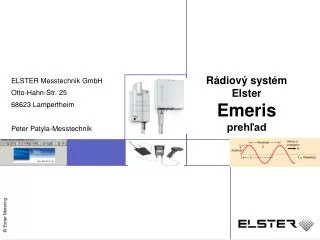

  1. Rádiový systém Elster Emerisprehľad ELSTER Messtechnik GmbH Otto-Hahn-Str. 25 68623 Lampertheim Peter Patyla-Messtechnik

  2. Rádiový systém Emeris – Prehľad A M R Computer Hardware Vyúčtovacísystém Databanka GSM Servis Inštalácia Prenos dát ainformácie o súboroch Walk-by Drive-by Pevná sieť- retlanstrátor- koncentrátor Vysielací modul Route Manager Network Manager

  3. Mobilný systém • Walk-by • používa sa pre: • Zmiešané odčítaniepomocouručného odčítania, EMR und AMR • Drive-by • Používa sa pre: • Ak je veľa meradiel s pripojením na AMR vpevne určených oblastiach TRA500 TRC600 Odpočtár prinesiedáta dostrediskaalebo ich prenesieprostredníctvom prenosu dát cez modem z vlastného domova. TRA500 (TRC600)

  4. Pevný systém • Všetky meradlá sú vhodnépre systém AMR. • Koncentrované odčítaniaa prenos dát do strediskapomocou: • GSM • Použitie pre: • Mestá, • Priemyselné komplexy, • Vzdialené meradlá. TRC600

  5. Vysielacie moduly • TRA500 • Walk by • Drive by • TRC600 • Walk by • Drive by (vo vývoji) • Telekomunikačná sieť Kommunikačné prístroje • RMC • Ručný odčítací prístroj • TRC • Datakoncentráror Software • ERM500 • Route Manager • ENM600 • Network Manager Emeris - výrobky

  6. Skupina TRA500 - komponenty

  7. ERM500 Elster Management Software RMC507 Jednotka pre prenos dát (+ nabíjačka) TRA500 Vysielací modul Skupina TRA500 - komponenty • Walk-by RMC505Ručný odčítací prístroj TRA502 Prijímač TRA504 Kábel

  8. TRA500 Vysielací modul Skupina TRA500 Úzkopásmový 433 MHz 1.5 fach Direktional Walk-by a Drive-by systém

  9. TRA500 Vysielací modul TRA500 - údaje • Prenos • Výrobné číslo • Počet impulzov • V spojení s “počiatočným stavom meradla ” a “počtom impulzov na jednotku” software ukazuje aktuálny stav počítadal meradla. • Výstraha pri manipulácii • Pri vhodných snímačoch impulzov

  10. TRA500 Vysielací modul TRA500 – Hardware • Stupeň krytia IP • IP68 • Dĺžka kábla • 1 meter dlhý netienený kábel • Pripojenieku káblu • Ideálny spôsob je použitie 3M Splice-Kits • Životnosť batérií • 7 rokov • Pracovný rozsah teplôt: • Od –20°C do +55°C

  11. Skupina TRC600 - komponenty

  12. ERM500 Elster Route Management Software RMC506 ručný odčítací prístroj s integrovaným rádiovým prijímačom RMC507 Jednotka pre prenos dát (+ nabíjačka) TRC600 Vysielací modul Skupina TRC600 - komponenty • Walk-by

  13. ENM600 Network management software TRC602Datakoncentrátor TRC609Solárny zdroj TRC601 alebo TRC603 Retlanslátor Iba pri 868MHz TRC600 Vysielací modul Skupina TRC600- komponenty • Telekomunikačná sieť

  14. Vysielací modul Skupina TRC600 Možné sú tri frekvenčné pásma: 868 MHz 433 MHz 915 MHz Označenie výrobku - podľa prekvencie: TRC600 serie – 868 MHz TRC620 serie – 433 MHz TRC640 serie – 915 MHz

  15. TRC600 Vysielací modul Skupina TRC600 Frequency Hopping 868 MHz (2) Bi-Direktional Systém: Walk-by, (Drive-by) apevná sieť

  16. TRC600 Vysielací modul TRC600 - údaje • Prenos: • Výrobné číslo • Stav meradla • Výstraha pri manipulácii • Pri vhodných snímačoch • Alarm netesnosti • Alarm roztrhnutia potrubia • Pamäť dát (až do 24 nameraných údajov)

  17. TRC600 Vysielací modul TRC600 – Hardware • Stupeň krytia: • IP65 alebo IP68 • Počet meradiel: • 1 alebo 2 netienenékáble (každý 1m dlhý) • Na každý kábel sa môžu pripojiť 2 meradlá. • Pripojenie ku káblu: • Ideálny spôsob je použitie 3M splice kits • Životnosť batérií: • Viac ako 10 rokov (pri 1 odčítaní za 1 deň) • Pracovný rozsah teplôt: • od –20°C do +70°C

  18. TRC600 Vysielací modul TRC600 – základ systému - prehľad • TRC 600 frekvenčné pásma: • 433 MHz pre Európu, Južnú Afriku, Austráliu, Južnú Ameriku • Skoro žiadne obmedzenia • Žiadny pracovný cyklus • Výkon 10mW • 868 MHz pre Európu • Pásmo ISM • Pracovný cyklus (0,1%, 1%, 10%) • FHSS (Frequenz hopping) • Výkon 25mW • 915 MHz pre USA, Austráliu • FCC 15.247 štandard • Výkon až do 1W

  19. TRC600 – základ systému - prehľad • Až 4 meradlá k jednému vysielaciemu modulu

  20. TRC600 – základ systému - prehľad • TRC 600 - alarmy • Netesnosť a roztrhnutie potrubia • Manipulácia : prerušenie kábla • Slabé batérie : princíp merania stavu batérie

  21. TRC600 – základ systému - prehľad • TRC 600 Zber dát • Časová hodnota Stav počítadla meradla sa uloží podľa nastavenia od jednejminútyaž po 30 hodín.. • Týždenná hodnota Stav počítadla meradlasa uloží v určenom dni v týždni, vždy v rovnakú hodinu. • Mesačná hodnota Stav počítadla meradlasa uloží v určenom dni v mesiaci, vždy v rovnakú hodinu.

  22. TRC600 – základ systému - prehľad • Flexibilita Systém je rozšíriteľnýzWalk-by naDrive-By/ pevná linka

  23. Retranslátor Vyhodnocovací systém RouteManager Ručný odčítací prístroj TRC600 – štruktúra systému • Walk-by System s retlanslátorom cca. 1 retranslátor pre 10 vysielacích modulov

  24. Retranslátor Vyhodnocovací systém Network Manager RozdielneDB formáty : - My SQL - SQL server - Oracle GSM-SMS prenos dát : - jednotlivýmodem - SMS Gateway - VPN Koncentrátor TRC600 – štruktúra systému • Systém pevnej siete s retranslátorom cca. 1 koncentrátor pre 1000 až 2000

  25. Zmiešaný odpočet – Direkt / Scan / Funk - • Zákaznícičasto potrebujú „Zmiešaný odpočet“: • Manuálne odčítanie (Direkt) • Elektronické odčítanie (Scan) • Automatické odčítanie (Funk) • Emeris vie všetko.

  26. TRA500 TRC600 Zmiešaný odpočet – Direkt / Scan / Funk - • Direkt /Scan / Funk

  27. Prepojenie • 3M Splice-Kit je ideálnou technikou prepojenia. • Musí sa použiť špeciálny nástroj. • Krytka sa používa iba pri vonkajších inštaláciách.

  28. Prepojenie • 3M Splice-Kit a 3M “89 Serie” • Bol vyvinutý pre inštalácie v šachtách. Je naplnený gelom aby sa vylúčilo vniknutie vody. • Ideálny pre aplikácie vonku, bezpodmienečný pre inštalácie v šachtách.

  29. Ručný odčítací prístroj (séria RMC500) • Vlastnosti / dáta • Displej stavov • Menu klávesnice • Displej dát • Odčítanie / poznámky • Hľadanie / poznámky /nové meradlo • Naspäť/ možnosti / funčkné tlačítka • Reset troma tlačítkami • Podsvietenie displeja • Triedenie • Neodčítané meradlá

  30. Ručný odčítací prístroj (séria RMC500) • Windows CE 3.0 • Viacúrovňový systém • 32 MB RAM / 32 MB Flash • sieťovékomunikačnésoftware • IrDA infračervené sériové rozhranie • 2 sériové rozhrania COM • Batéria Lítium-Ion • vodotesnýproti prúdiacej vode ( IP67 ) • Ultra robustný (pád z 1.5 m nabetón) • Chemicky odolný materiál (Xenoy Plastik ) • Hmotnosť 700 g • Prevádzková teplota od -30°C do +55°C • Zásuvky pre PC karty • Integrovaná voľba AMR • Ideálny pre odčítaniedát, servis, AMR

  31. ML ML SL SL CL – Combi • Ethernet, RS232 • Pre 6 alebo 12 ručných odčítacích prístrojov • jedna IP adresa pre každý CL • CL dynamicky adresuje IP’s k ručnému odčítaciemu prístroju ML – Master SL – Slave • Komunikácia s PC cez RS-232 • PC jebránouk sieti • TCP/IP sieťová komunikácia • Ručný odčítací prístrojkomunikuje pomocou IrDA • Netreba káblové prepojenie • Môžu sa medzisebou vzájomne prepojiť 3 prístroje Ručný odčítací prístroj – stanica pre notebook / nabíjačka

  32. Walk-by a Drive-by Route Management Software

  33. ERM ERM komponentyaprenos dát 1 Výpočtový systém určí trasu 6 Export do výpočtového systému 2 Prenos na PC 5 Výkazy 3 Prenos na ručný odčítací prístroj 4 Prenos na PC

  34. Elster Route Manager – prehľad • Systém odčítania meradla • Interface k mnohýmodčítacím systémom • Windows XP / 2000 kompaktibilný • PC aleboklient / server • Routenmanagement • Ablesereihenfolge • Pracovné plány • Zusätzliche Anwendungen • Mnohonásobné stupne ochrany • “Crystal” Berichte • Walk-by AMR • Drive-by AMR

  35. Felder und Zellen Nachprüfungstabelle Projektmanagement - Anpassungsformblatt

  36. Investície- Návratnosť • Dnešné náklady na odpočet • Netesnostiakrádeže vody • Faktúrovacie intervaly = cash flow • Zmena odberateľa • Chyba pri výpočtoch faktúr • Služba zákazníkom • Tarify • Bezpečnosť spolupracovníkov • Efekty liberalizácie ______________ Celkové úspory? ______________

  37. www.elstermesstechnik.com Fragen ?
