  1. UFBA – Universidade Federal da Bahia SISTEMAS TÉRMICOS I Prof. Dr. Marcelo José Pirani Departamento de Engenharia Mecânica

  2. TURBINAS A GÁS

  3. TURBINAS A GÁS - FUNCIONAMENTO Princípio de Funcionamento

  4. TURBINAS A GÁS - CLASSIFICAÇÃO Classificação quanto ao ciclo - Ciclo Aberto - Ciclo Fechado

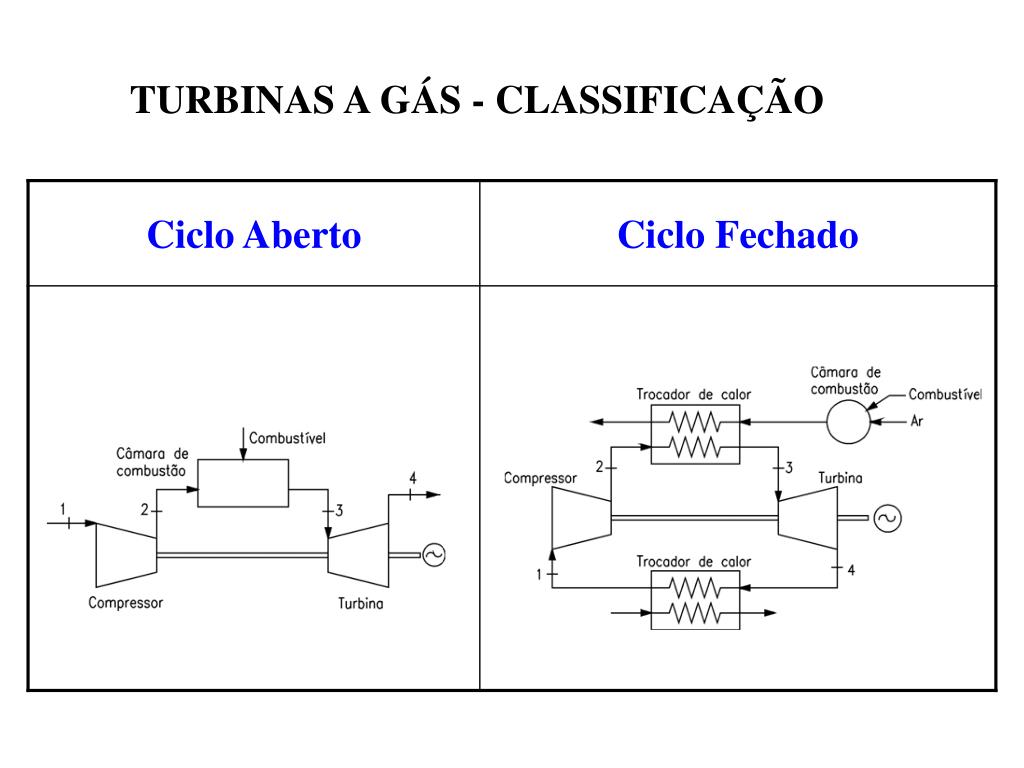

  5. TURBINAS A GÁS - CLASSIFICAÇÃO

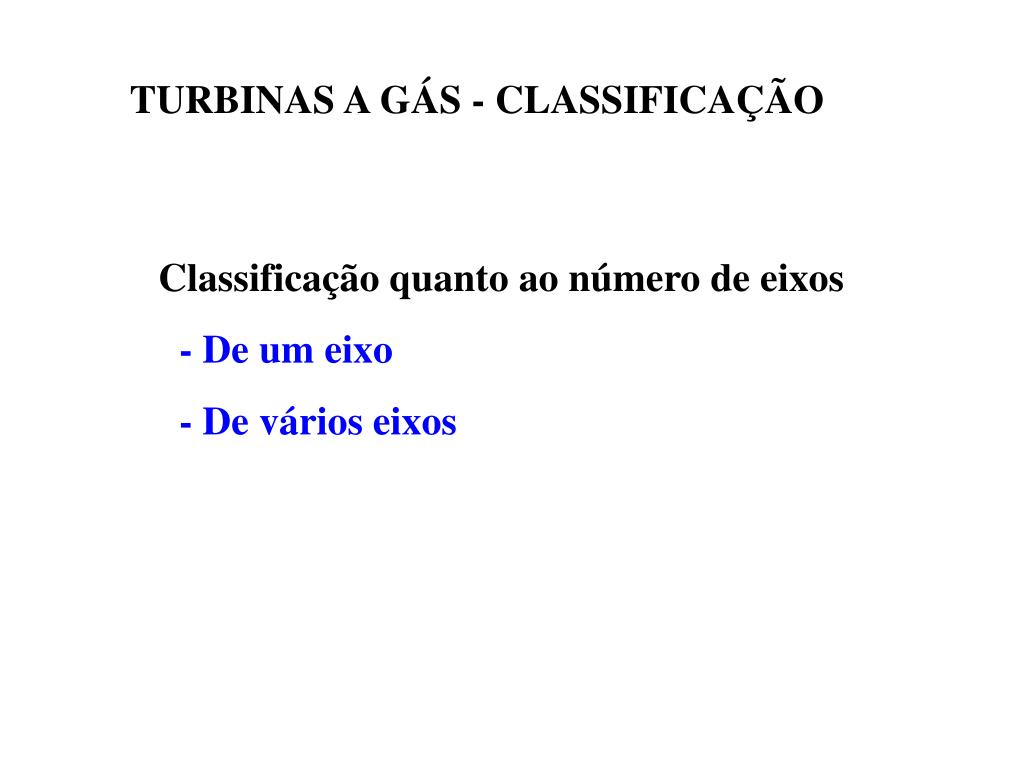

  6. TURBINAS A GÁS - CLASSIFICAÇÃO Classificação quanto ao número de eixos - De um eixo - De vários eixos

  7. TURBINAS A GÁS - CLASSIFICAÇÃO Configurações para ciclo simples

  8. TURBINAS A GÁS - CLASSIFICAÇÃO Compressor para Turbina a gás com 2 eixos

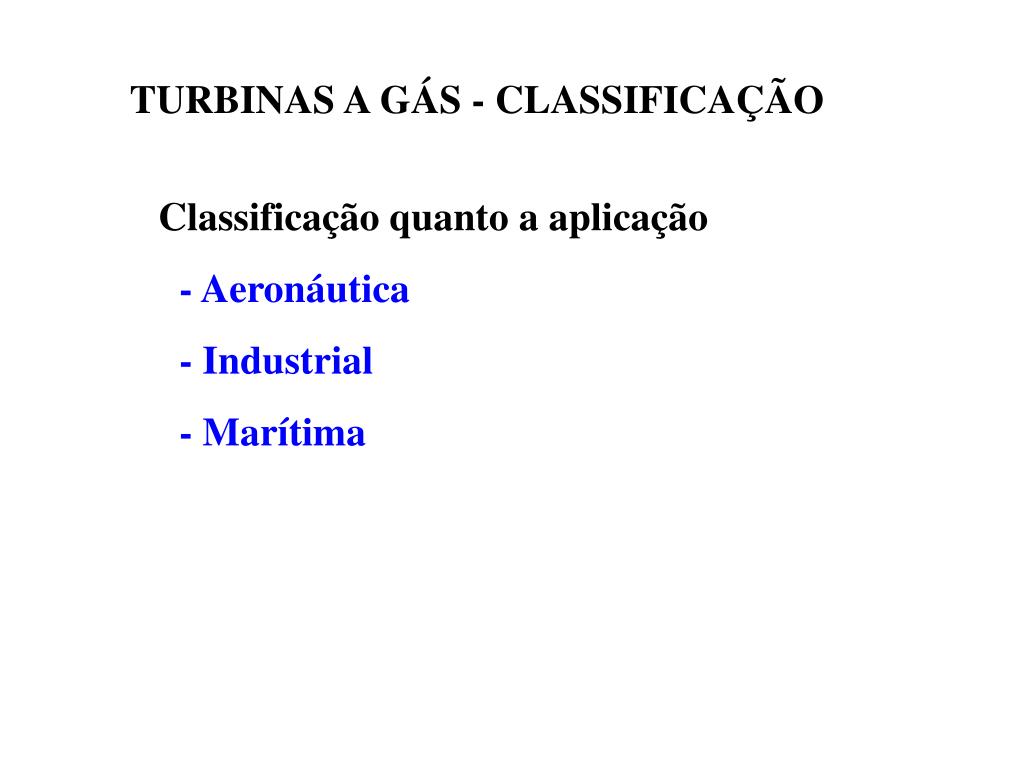

  9. TURBINAS A GÁS - CLASSIFICAÇÃO Classificação quanto a aplicação - Aeronáutica - Industrial - Marítima

  10. TURBINAS A GÁS - CLASSIFICAÇÃO Turbinas a Gás Aeronáuticas

  11. TURBINAS A GÁS - CLASSIFICAÇÃO Turbojet

  12. TURBINAS A GÁS - CLASSIFICAÇÃO Turbofan

  13. TURBINAS A GÁS - CLASSIFICAÇÃO Sistema de freio utilizando o ar de Bypass

  14. TURBINAS A GÁS - CLASSIFICAÇÃO Turboprop

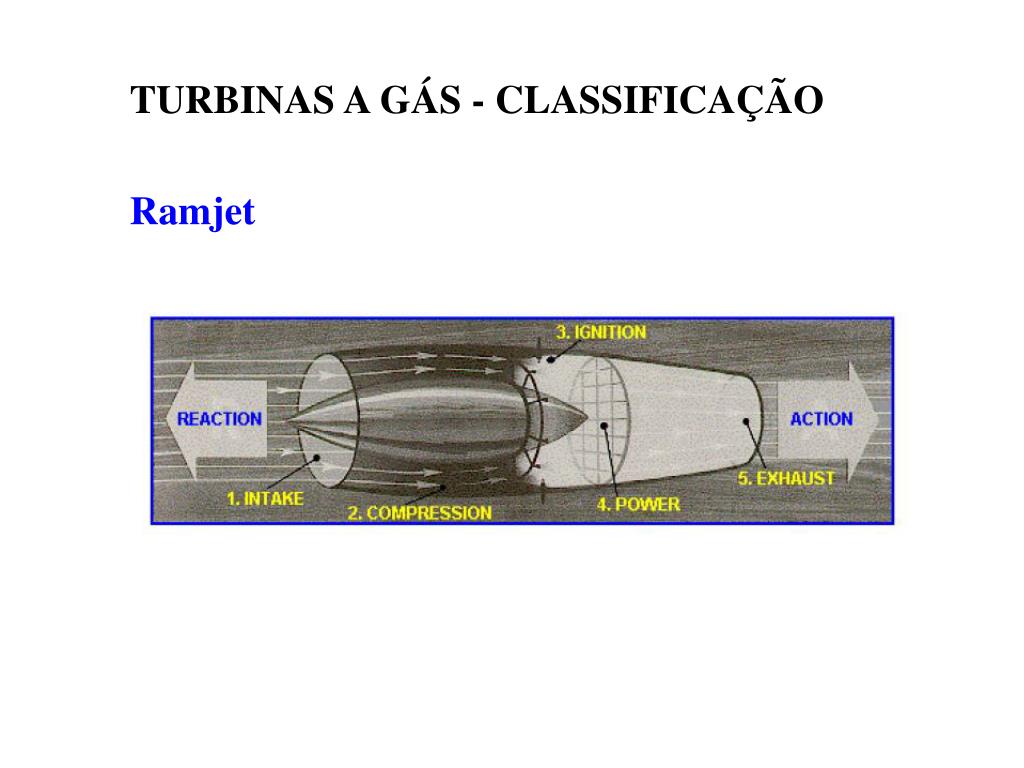

  15. TURBINAS A GÁS - CLASSIFICAÇÃO Ramjet

  16. TURBINAS A GÁS - CLASSIFICAÇÃO Turbina a Gás Industrial Aeroderivativa - LM6000 da GE - 40,7 MW - Eficiência Térmica: 42,3%

  17. TURBINAS A GÁS - CLASSIFICAÇÃO Turbina a Gás Industrial Heavy-duty - GT13E da ABB - 148 MW - Eficiência Térmica: 34,6%

  18. TURBINAS A GÁS - CLASSIFICAÇÃO Turbina a Gás Marítima

  19. TURBINAS A GÁS - CLASSIFICAÇÃO Microturbina a Gás

  20. TURBINAS A GÁS - CLASSIFICAÇÃO Outras classificações • Quanto a transmissão de força - Livre - Transmissão Direta - Transmissão por engrenagens • Quanto a rotação -Velocidade constante (Turbo-alternadores) - Velocidade variável (Turbo-compressores, etc) • Quanto a construção - Leves (aeronáuticas, aeroderivativas) - Pesadas (Heavy-Duty)

  21. TURBINAS A GÁS - COMPONENTES Compressor de 1 eixo (Rolls Royce)

  22. TURBINAS A GÁS - COMPONENTES Compressor de 2 eixos (Rolls Royce)

  23. TURBINAS A GÁS - COMPONENTES Compressor de 3 eixos (Rolls Royce)

  24. TURBINAS A GÁS - COMPONENTES STALL no compressor Sentido de Propagação do Stall Sentido de Rotação Separação

  25. TURBINAS A GÁS - COMPONENTES Câmara de Combustão

  26. TURBINAS A GÁS - COMPONENTES Escoamento na Câmara de Combustão

  27. TURBINAS A GÁS - COMPONENTES Evolução da Câmara de Combustão

  28. TURBINAS A GÁS - COMPONENTES Câmara de Combustão - Distribuição do Escoamento

  29. TURBINAS A GÁS - COMPONENTES Padrão de escoamento na zona primária Jato oposto Redemoinho estabilizado Combinação dos anteriores

  30. TURBINAS A GÁS - COMPONENTES Tipos de Câmaras de Combustão → Tubular → Multitubular → Tuboanular → Anular

  31. TURBINAS A GÁS - COMPONENTES Câmaras de Combustão Multitubular

  32. TURBINAS A GÁS - COMPONENTES Câmaras de Combustão Tuboanular

  33. TURBINAS A GÁS - COMPONENTES Câmaras de Combustão Anular

  34. TURBINAS A GÁS - COMPONENTES Câmaras de Combustão com Refratário

  35. TURBINAS A GÁS - COMPONENTES Resfriamento das paredes

  36. TURBINAS A GÁS - COMPONENTES Turbina

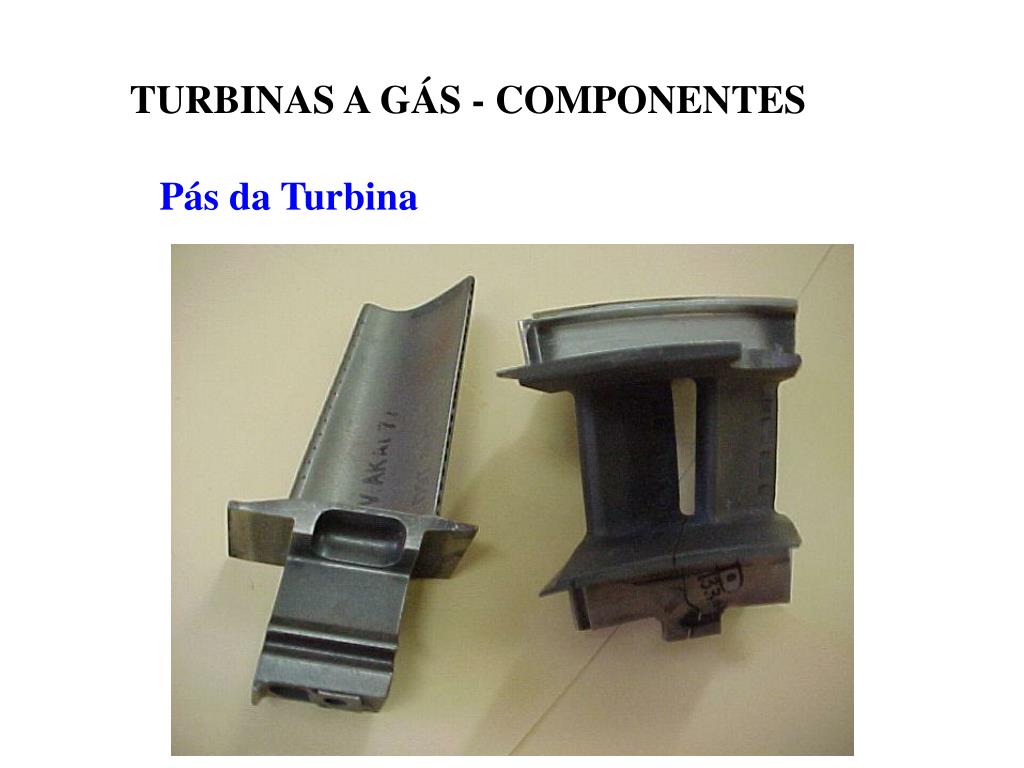

  37. TURBINAS A GÁS - COMPONENTES Pás da Turbina

  38. TURBINAS A GÁS - COMPONENTES Pá da Turbina

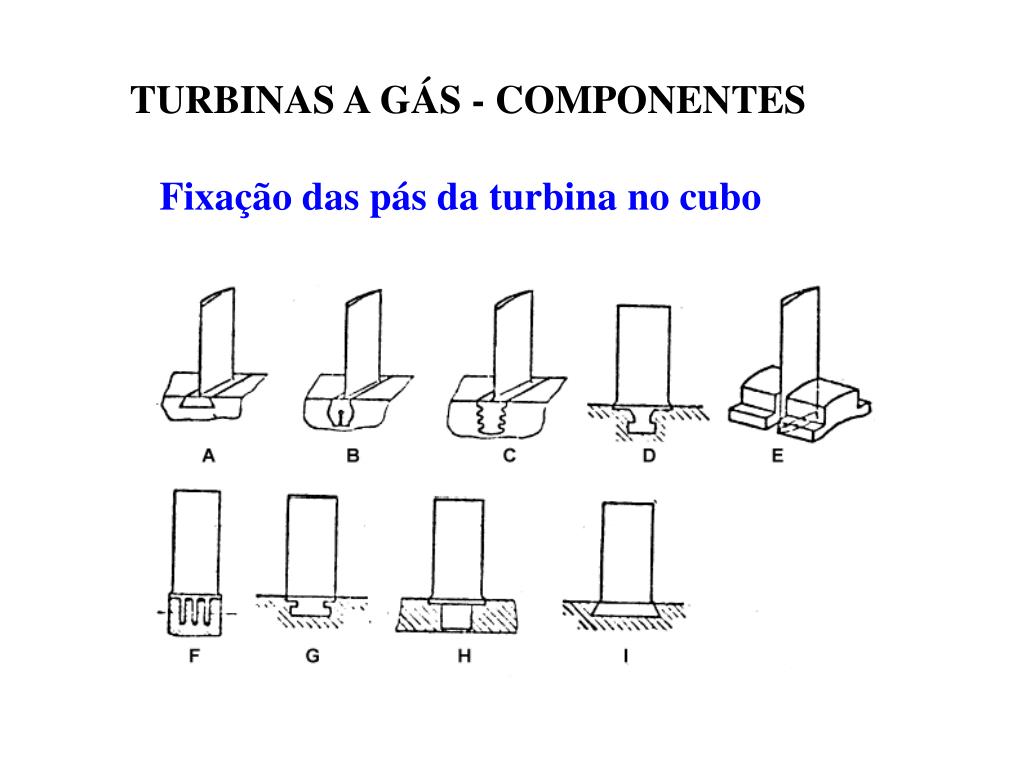

  39. TURBINAS A GÁS - COMPONENTES Fixação das pás da turbina no cubo
