Presentación de Productos

1. Presentación de Productos Video Balun con tecnología digital y UTPlinks Tecnología a Prueba del Futuro

2. Los Baluns Pasivos Dispositivos Pasivos • No Requieren Alimentación • “Transceptor” Se puede usar para Transmitir o para recibir • Permite una distancia máxima de 750 pies para asegurar que la señal de un voltio pico a pico llegue al DVR • Compatible con dispositivos pasivos de otras marcas VB37F (conector BNC Hembra) superior inmunidad al ruido VB37M(Conector BNC macho) superior inmunidad al ruido VB39 (M o F) contiene un supresor de picos y ofrece superior inmunidad al ruido VB31PT ideal para el video de un domo, fijo o movible. Cabe dentro del housing

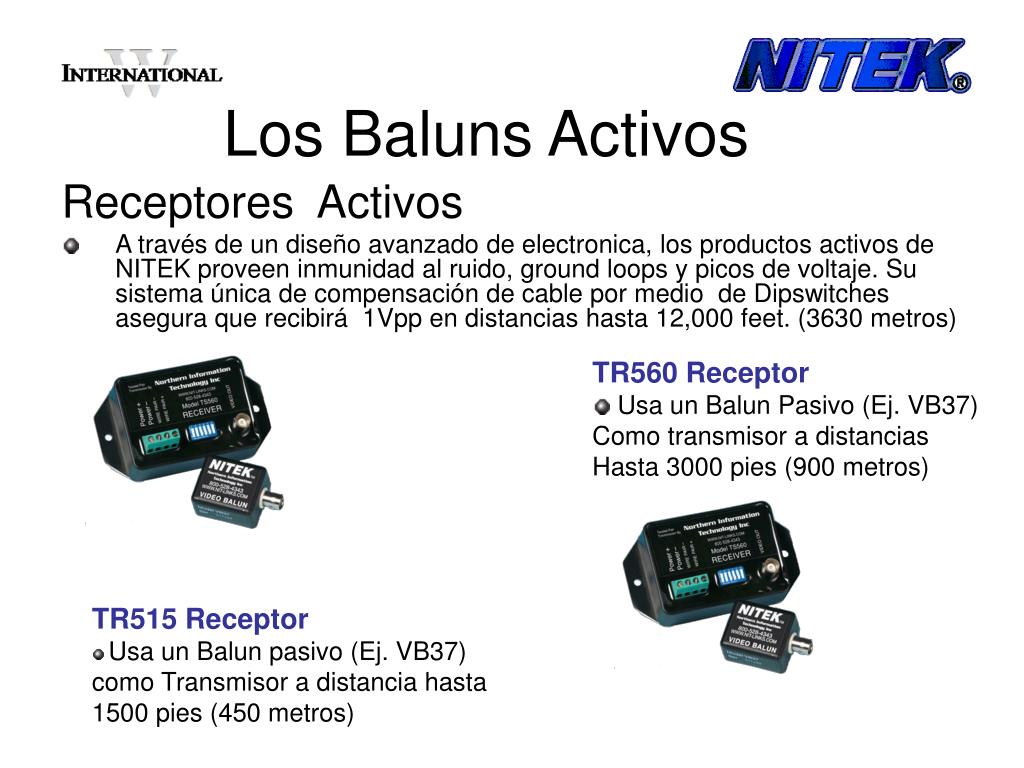

3. Los Baluns Activos Receptores Activos • A través de un diseño avanzado de electronica, los productos activos de NITEK proveen inmunidad al ruido, ground loops y picos de voltaje. Su sistema única de compensación de cable por medio de Dipswitches asegura que recibirá 1Vpp en distancias hasta 12,000 feet. (3630 metros) • TR560 Receptor • Usa un Balun Pasivo (Ej. VB37) • Como transmisor a distancias • Hasta 3000 pies (900 metros) • TR515 Receptor • Usa un Balun pasivo (Ej. VB37) como Transmisor a distancia hasta 1500 pies (450 metros)

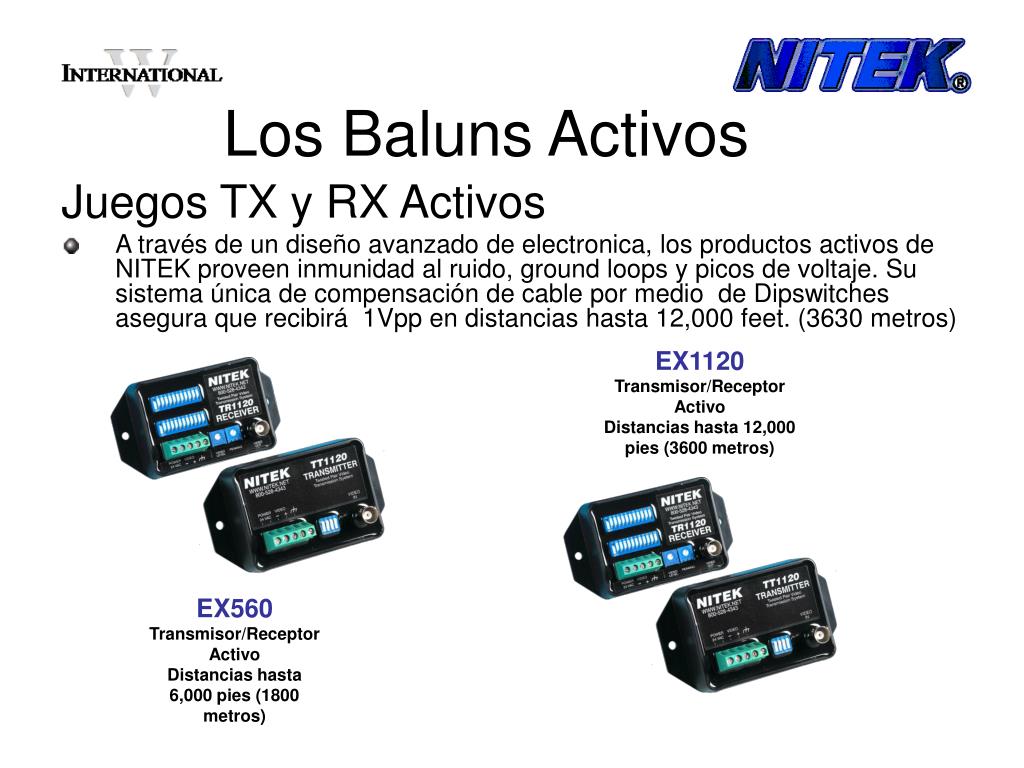

4. Los Baluns Activos Juegos TX y RX Activos • A través de un diseño avanzado de electronica, los productos activos de NITEK proveen inmunidad al ruido, ground loops y picos de voltaje. Su sistema única de compensación de cable por medio de Dipswitches asegura que recibirá 1Vpp en distancias hasta 12,000 feet. (3630 metros) EX1120 Transmisor/Receptor Activo Distancias hasta 12,000 pies (3600 metros) EX560 Transmisor/Receptor Activo Distancias hasta 6,000 pies (1800 metros)

5. Multi-Canal Hubs para 4 y 8 Canales El diseño de los hubs de multi canal de NITEK le permite optimizar el espacio y en algunos modelos montar los hubs en un bastidor. Hay opción para montar en rack los baluns de un solo canal también. Los Hubs pasivos (que termina en 39) son transceptores y se puede utilizar en el lado de transmisión también. VH439 – Pasivo 4 canales hub (750ft/228m) VH451 – Activo 4 canales hub (1500ft/454m) VH456 – Activo 4 canales hub (3000ft/909m con transmisor pasivo o 6000pies/1818m con transmisor activo) VH839 – Pasivo 8 canales hub (750ft/228m) VH851 – Activo 8 canales hub (1500ft/454m) VH856 – Activo 8 canales hub (3000ft/909m o 6000pies/1818m con transmisor activo)

6. Multi-Channel Hubs 16 y 32 canales El diseño de los hubs de multi canal de NITEK le permite optimizar el espacio en un bastidor. Los Hubs pasivos (que termina en 39) son transceptores y se puede utilizar en el lado de transmisión también. Tecnología DAT en los Activos asegura 1Vpp en su equipo VH1639 – Pasivo 16 canales hub (750ft/228m)) VH1651 – Activo 16 canales hub (1500ft/454m) VH1656 – Activo 16 canales hub(3000ft/914m o 6000pies/1818m con transmisor activo) VH3239 – Pasivo 32 canales hub (750ft/228m) VH3251 – Activo 32 canales hub (1500ft/454m) VH3256 – Activo 32 canales hub (3000ft/914m o 6000pies/1818m con transmisor activo)

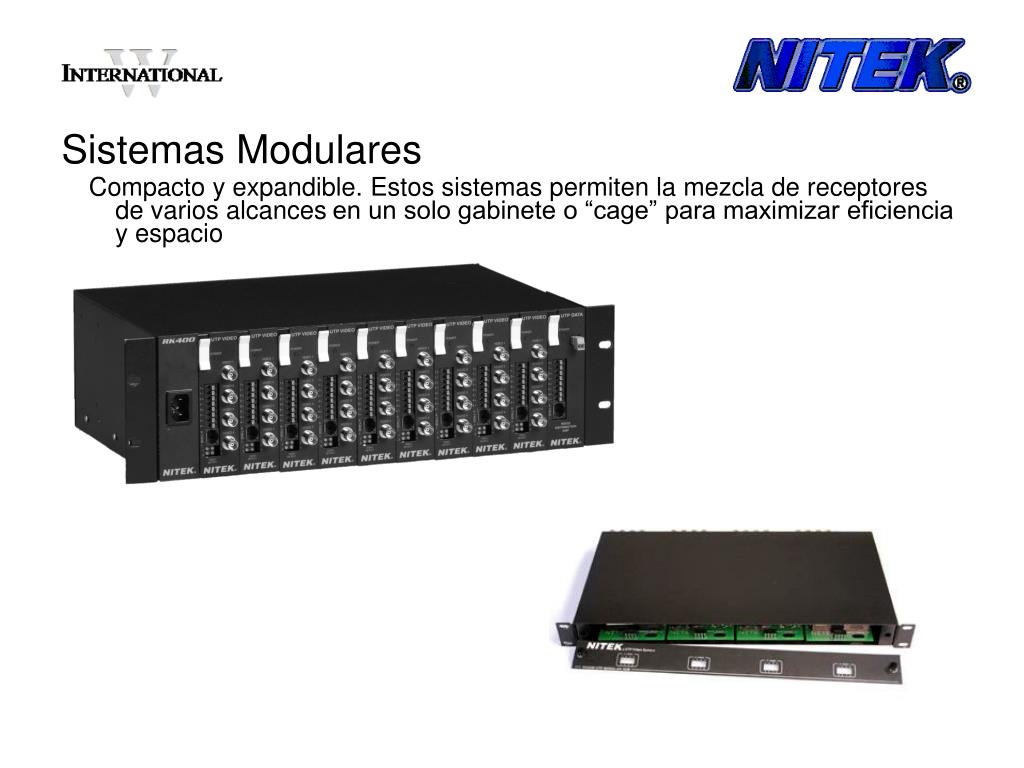

7. Sistemas Modulares Compacto y expandible. Estos sistemas permiten la mezcla de receptores de varios alcancesen un solo gabinete o “cage” para maximizar eficiencia y espacio

8. Sistemas Modulares: RK400 • Cage modular • Color negro • Fuente de poder con Fusible • 3 Rack Units de altura • Cabe 10 Tarjetas

9. Sistemas Modulares Tarjetas para Sistema RK400 VB41x4 4transceptores con supresor de Picos 1000’ TR515x4 4 Receptores Seleccionable de 100 hasta 1500’ TR560x4 4 Receptores Seleccionable de 100 hasta 6000’

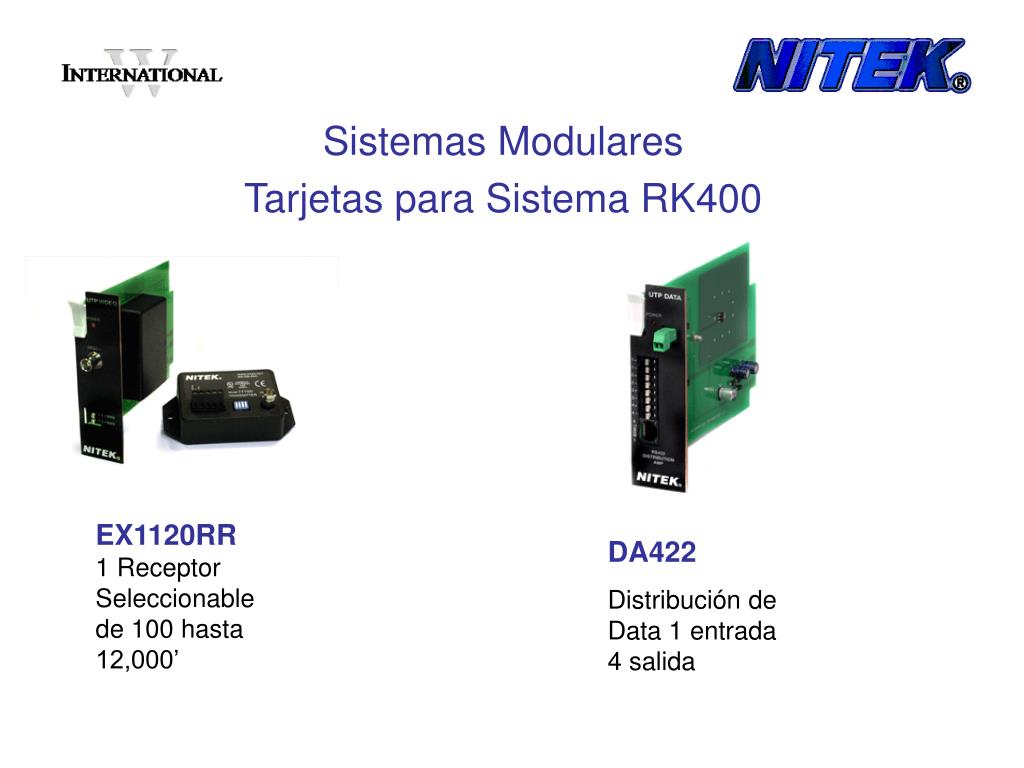

10. Sistemas Modulares Tarjetas para Sistema RK400 EX1120RR 1 Receptor Seleccionable de 100 hasta 12,000’ DA422 Distribución de Data 1 entrada 4 salida

11. Sistemas Modulares: RK VH3200 • 1 Rack Unit de Altura • Caben 4 tarjetas • Fuente de Poder

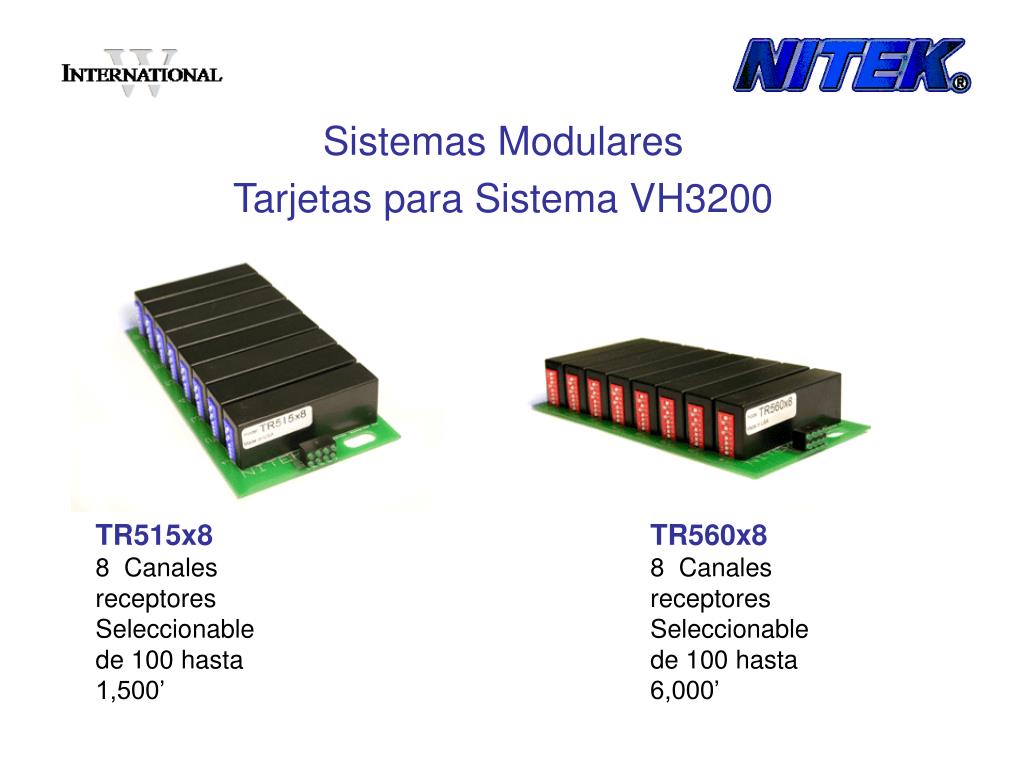

12. Sistemas Modulares Tarjetas para Sistema VH3200 TR515x8 8 Canales receptores Seleccionable de 100 hasta 1,500’ TR560x8 8 Canales receptores Seleccionable de 100 hasta 6,000’

13. UTPlinks : Sistema en un Gabinete Intermediario • XP-4D • UTP 4 camera crossover power insertion • RS422 Distribucion • XP-4 • UTP 4 camera crossover power insertion

14. UTPlinks : Sistema en un Gabinete Head End • XP4D/439 • 4 camera crossover power insertion • RS422 Distribucion • 4 Video Balun Transceptores • XP4/439 • 4 camera crossover power insertion • 4 video balun

15. UTPlinks : Sistema Head End • Ponga la combinación de tarjetas que el trabajo requiere • CX452 • 1 RU de altura • Acepta 5 tarjetas

16. UTPlinks : Sistema Head End • Alimentación- Modelo PS110 • 28 VAC 10 amps • 3 RU de Altura • Compatible con los Estándares de Cable Estructurado • Manda Video, datos y alimentación en el mismo UTP sin interferencia • Redundante Fuente de poder • Conexión fácil al CS452

17. UTPlinks : Sistema Head End Tarjetas • CHM-12A • Crossover • Inserción de alimentación • 12VDC • 4 Video Transceptores • CHM-16 • Crossover • Inserción de alimentación • 24 VAC • 4 Video Transceptores

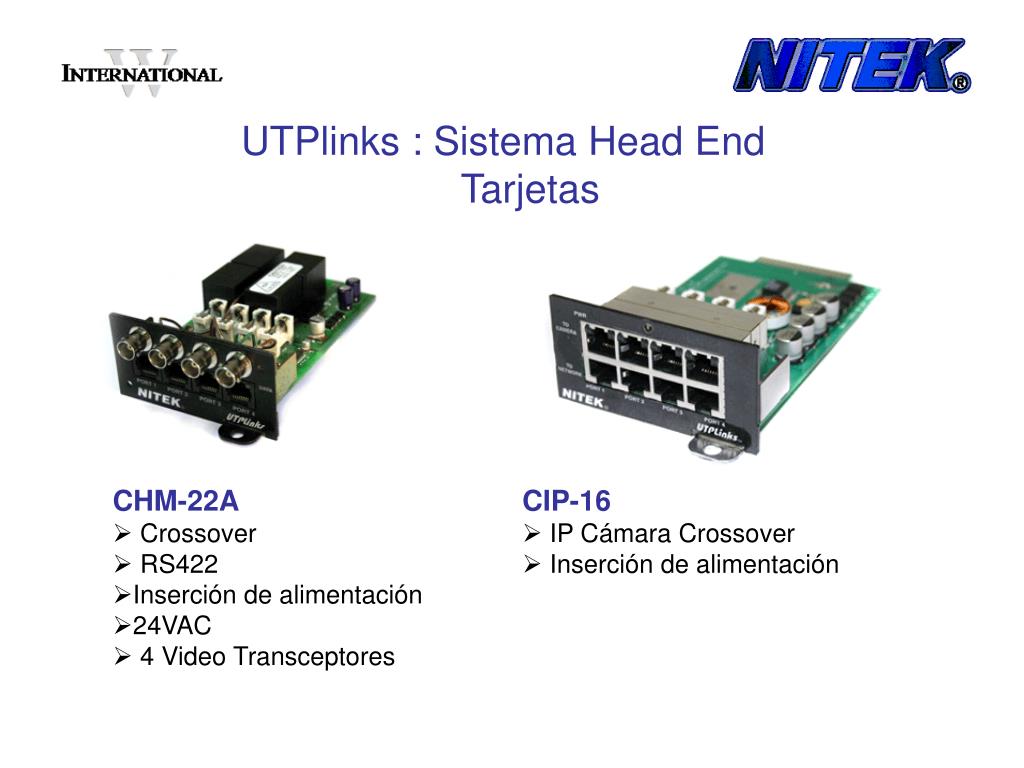

18. UTPlinks : Sistema Head End Tarjetas • CHM-22A • Crossover • RS422 • Inserción de alimentación • 24VAC • 4 Video Transceptores • CIP-16 • IP Cámara Crossover • Inserción de alimentación

19. UTPlinks : Sistema Head End Tarjetas • CXM-16 • Crossover 4 canales • 24VAC • Tarjeta intermediaria • CXM-22 • Crossover 4 canales • 24VAC • RS422

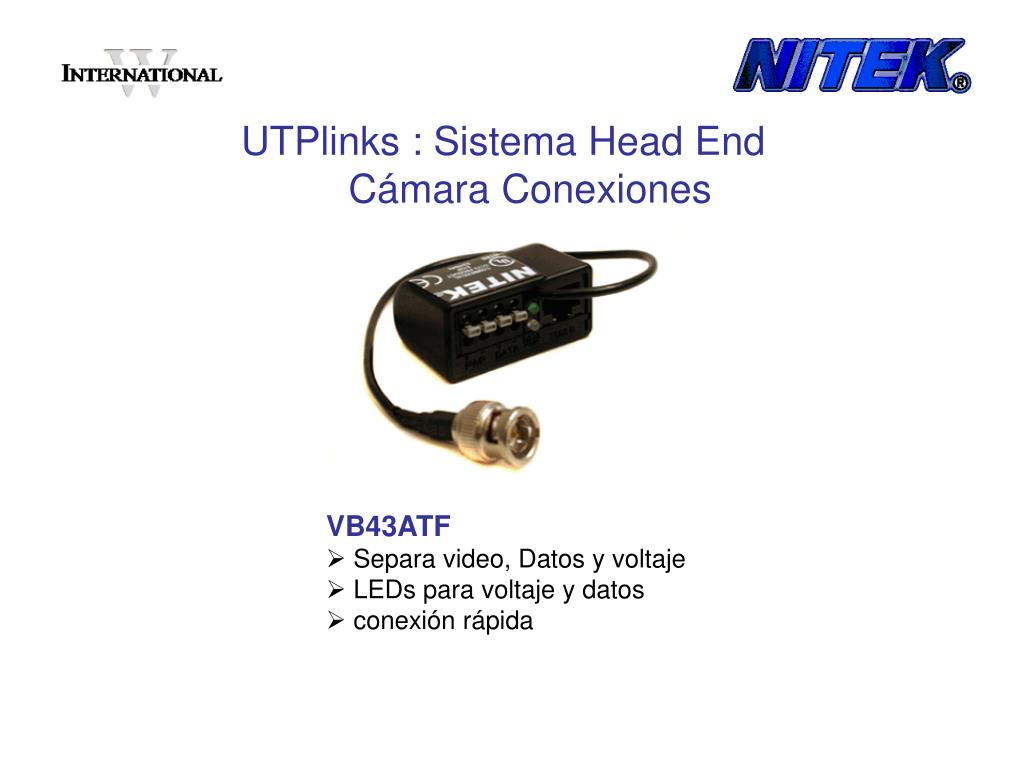

20. UTPlinks : Sistema Head End Cámara Conexiones • VB43ATF • Separa video, Datos y voltaje • LEDs para voltaje y datos • conexión rápida

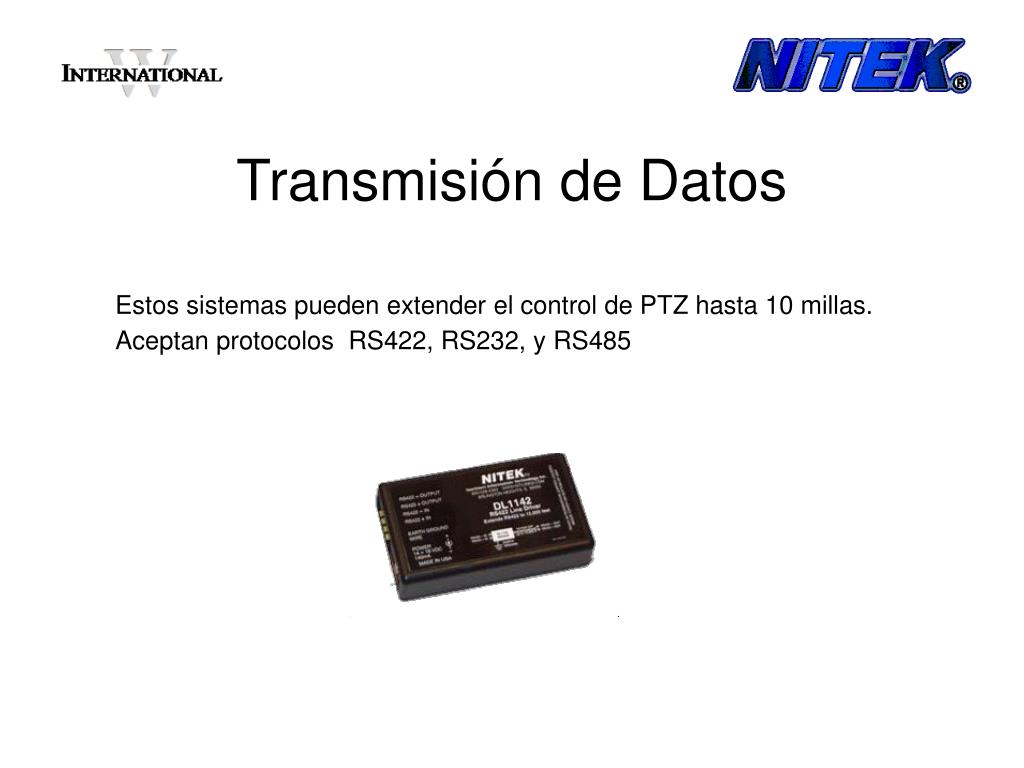

21. Transmisión de Datos Estos sistemas pueden extender el control de PTZ hasta 10 millas. Aceptan protocolos RS422, RS232, y RS485

22. Product Showcase V-Link™ The V-link™ system offers the ability to transmit video over leased telephone line at distances up to 10 miles.
