  1. NUEVA GENERACION EN SERVICIOS DE DATOS www.antel.com.uy

  2. AGENDA • Plataforma Broadband para los mercados empresarial y residencial • Nuevos servicios de valor agregado para empresas • Redes privadas virtuales: nuevas tecnologías y aplicaciones

  3. Expositores Ing. Daniel Fuentes Ing. Carlos Martínez Ing. Alvaro Pérez Ing. Sergio Chonichesky Ing. Eduardo Grampín

  4. INFRAESTRUCTURA ADSLde ANTEL-URUGUAY

  5. Cobertura de ADSL Más de 230 localidades Más del 85% de la población

  6. Fibra Optica 4 x 155 Mbps Anillo GlobeNET (Via Brasil) Fibra Óptica 155 Mbps Cable Américas II Fibra Óptica 4 x 155 Mbps LANautilus (Anillo Global Crossing – Via Argentina) LA MEJOR CONEXIÓN INTERNET

  7. PRODUCTOS ADSLDE BANDA ANCHA

  8. Distribución típica de Tráfico por Usuario

  9. Portafolio de Productos ADSL de Banda Ancha • ADSL segmento Empresarial • ADSL segmento Residencial • Tarifas planas • Planes por uso • Tiempo • Tráfico

  10. Modelo de Producto ADSL por uso Precio Precio tope P2 Precio básico P1 Horas o MBytes de Uso Mensual N2 N1

  11. Ventajas del Producto ADSL por Uso • Para el mercado en general: • Segmentación por uso: mejor asignación de costos y precios. • Baja la barrera a la entrada. • Para el Cliente: • Navega a alta velocidad con un volumen de horas o MBytes incluidos en el precio P1. • Por encima de N1 (horas o MB) al mes, paga por lo que usa hasta un precio tope P2. • Por encima del precio tope P2, el uso es ilimitado (funciona como servicio de tarifa plana).

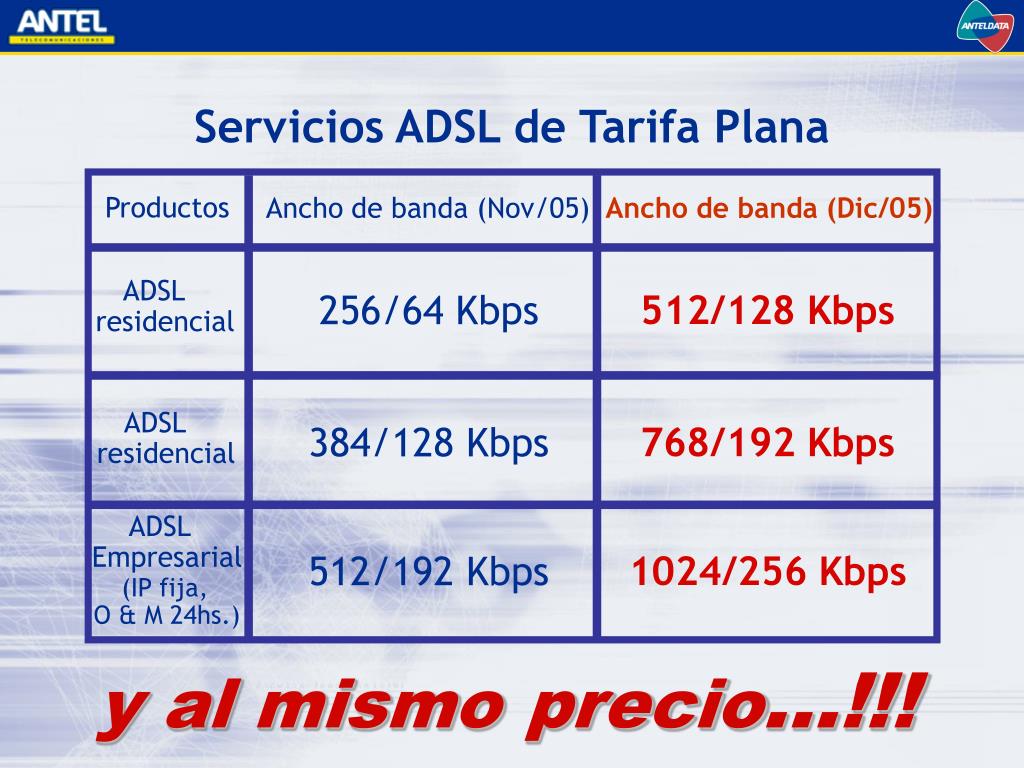

  12. Ancho de banda (Dic/05) ADSL residencial 512/128 Kbps 256/64 Kbps ADSL residencial 768/192 Kbps 384/128 Kbps ADSL Empresarial 1024/256 Kbps 512/192 Kbps (IP fija, O & M 24hs.) Servicios ADSL de Tarifa Plana Productos Ancho de banda (Nov/05) y al mismoprecio…!!!

  13. EJEMPLOS DEREDES EMPRESARIALESDE DATOS

  14. Red Empresarial (I) SUCURSAL PC SNA PBX Routers de Sucursales TDM . . . . . . . . . Supervisión AntelData RDSI Router Central LAN Mainframe PBX . . . SEDE

  15. Red Empresarial (II) Lan Sucursal Servicio Transparente de voz Sucursal Router Sucursal D.E. Frame Relay D.E. Sucursal Nodo TDM Fast Ethernet Servicio Transparente de voz Nodo ATM ATM 155 Mb/s RED ATM Router Fast Ethernet 155 Mb/s ATM D.E. Frame Relay Nodo ATM Router Central Servicio Transparente de voz Red Local Central

  16. CASO DE ESTUDIO

  17. El proyecto…

  18. El proyecto…

  19. Agenda • Metro Ethernet • ¿Por qué Metro Ethernet? • Definiciones y terminología • Servicios • Aplicación al caso de estudio

  20. Agenda • Metro Ethernet • ¿Por qué Metro Ethernet? • Definiciones y terminología • Servicios • Aplicación al caso de estudio

  21. Metro Ethernet • ¿Por qué Metro Ethernet? (1) • Facilidad de utilización • Curva de aprendizaje poco empinada • Personal técnico ya capacitado • Bajos costos de equipamiento • Grandes volúmenes de fabricación • Ethernet está en todas partes! • Tecnología conocida, probada

  22. Metro Ethernet • ¿Por qué Metro Ethernet? (2) • Facilidad para brindar grandes anchos de banda • Incrementos en factores de 10! • Ethernet (10 Mbps) • FastEthernet (100 Mbps) • Gigabit Ethernet (1000 Mbps, 1 Gbps) • 10 Gigabit Ethernet (10.000 Mbps, 10 Gbps) • Aprovisionamiento sencillo de incrementos de ancho de banda • Dependiendo de la tecnología, hasta de 1 Mbps

  23. Agenda • Metro Ethernet • Motivación • Definiciones y terminología • Servicios • Aplicación al caso de estudio

  24. Metro Ethernet • Metro Ethernet Forum • Organización que agrupa a los principales actores en ME • Fabricantes de Equipamiento • Proveedores de Servicio • Entre sus misiones, la estandarización • Definición de marco conceptual • ¿De qué estamos hablando? • Documentos disponibles para descarga

  25. Metro Ethernet • Definiciones del Metro Ethernet Forum • Definiciones de interés • UNI: User – Network Interface • MEN: Metro Ethernet Network • CE: Customer Equipment • EVC: Ethernet Virtual Circuit • Fuente: • MEF1, MEF5 y MEF10

  26. Metro Ethernet • Entorno y puntos de referencia UNI: User - Network Interface MEN: Metro Ethernet Network CE UNI Metro Ethernet Network (MEN) EVC : Ethernet Virtual Circuit CE CE: Customer Equipment UNI CE

  27. UNI Metro Ethernet • UNI: User – Network Interface • Tramas IEEE 802.3 tradicionales • PHY’s tradicionales • 10BaseTX, 100BaseTX • Eléctrico, hasta 100 metros (ej. Datacenter) • 100BaseFX • Óptico, ~ 1 km sobre F.O. multimodo • 1000BaseFX/LX • Óptico, ~ 5-10 km sobre F.O. monomodo

  28. Metro Ethernet Network Metro Ethernet • Metro Ethernet Network (MEN) • Red de transporte capaz de cursar las tramas ethernet de las UNI’s sin alterarlas • Diferentes alternativas tecnológicas • Switching L2 “tradicional” con algunas funciones extras • Red de transporte basada en MPLS • Pseudo Wires - PWE3 (E-Line) • Virtual Private LAN Services - VPLS (E-LAN)

  29. Agenda • Metro Ethernet • Motivación • Definiciones y terminología • Servicios • Aplicación al caso de estudio

  30. Point-to-Point EVC MEN UNI UNI MEN Multipoint-to-Multipoint EVC Metro Ethernet • Modelo de operación: • Las tramas 802.3 viajan sin ser alteradas de UNI a UNI. • Preservar completamente la transparencia de la LAN para todos los protocolos. • Objetivo a alcanzar en etapas

  31. Atributos de Servicio MEN UNI UNI Metro Ethernet • Atributos de servicio: • Tipo de interfaz física • Velocidad de línea • Eléctrico, óptico • Parámetros de tráfico • Tráfico y ráfagas comprometidas (CIR y CBS) • Tráfico y ráfagas de exceso (EIR y EBS) • Soporte de VLAN tagging

  32. Metro Ethernet • Atributos de servicio (2) • Otros parámetros de performance • Disponibilidad • Tasas tolerables de pérdida • Retardo y jitter (variación del retardo) • Clase de servicio • Basado en 802.1p • Soporta establecer relación con clases de servicio de L3 (DiffServ / IP ToS)

  33. EVC MEN UNI UNI Metro Ethernet • Servicios básicos • MEF define dos servicios básicos que son utilizados como bloques constructivos de servicios más complejos • EVC : Ethernet Virtual Connection • Asociación entre dos o mas UNI’s • Concepto asimilable al del PVC Frame Relay o ATM

  34. Point-to-Point EVC MEN UNI UNI MEN Multipoint-to-Multipoint EVC Metro Ethernet • Servicios básicos (2): • E-Line • Servicio punto a punto entre dos UNI´s • E-LAN • Servicio multipunto a multipunto entre varias UNI’s

  35. Agenda • Metro Ethernet • Motivación • Definiciones y terminología • Servicios • Aplicación al caso de estudio

  36. MetroEthernet – Caso de Estudio • Recordamos…

  37. MetroEthernet – Caso de Estudio • Requerimientos del Cliente • Alta disponibilidad en conectividad • Acceso transparente en caso de fallas • Servicios prestados a entidades externas • Alta disponibilidad en aplicaciones • Replicación de bases de datos • Clustering para HA de aplicaciones • Storage distribuido

  38. MetroEthernet – Caso de Estudio • Solución propuesta • Servicios Metro Ethernet • Es necesario definir: • Tipo de servicio • Atributos de servicio • EVC de tipo “E-LAN” • Transporte de VLANs (802.1q) • Preservación de CoS • Transparencia • HSRP / VRRP • Spanning Tree • Cluster lifeline

  39. MetroEthernet – Caso de Estudio • Solución propuesta (2) • Parámetros • EVC de tipo “E-LAN” • CIR 125 Mbps • EBS 175 Mbps • Clases de servicio • Gran ancho de banda, no tiempo real (aplicaciones tradicionales) • Muy baja pérdida y bajo ancho de banda (sincronización de clusters) • Tiempo real (telefonía, videoconferencia) • Sitios principales - contingencia • CIR 75 Mbps, EBS 125 Mbps • Clases de Servicio • Gran ancho de banda, no tiempo real

  40. MetroEthernet – Caso de Estudio • Solución propuesta (2) • E-LAN entre sitios principales y sitio de contingencia en Datacenter • Transparencia a nivel 2 asegura poder implementar Alta Disponibilidad • Clustering, replicación, etc. • Replicación posible entre los 3 sitios simultáneamente

  41. MetroEthernet – Caso de Estudio • ¿Cómo seguimos? • Hemos resuelto la conectividad a nivel de backbone • Solo una parte del escenario completo !

  42. El proyecto…

  43. El proyecto…

  44. Aspectos del DataCenter

  45. Aspectos del DataCenter

  46. En el proyecto… • Necesidad del Cliente • DMZ con web server para interfaz con sus clientes • Sitio de contingencia • Requerimientos • Alta disponibilidad • Seguridad física y lógica • Buena conectividad • ¿Qué ofrece el DataCenter?

  47. ¿Por qué en Datacenter? (I) • Disponibilidad • Energía ininterrumpida (UPS redundante + grupo electrógeno) • Climatización ininterrumpida (equipamiento de precisión con redundancia) • Sistemas de detección y extinción de incendios • Centro de operaciones 7x24

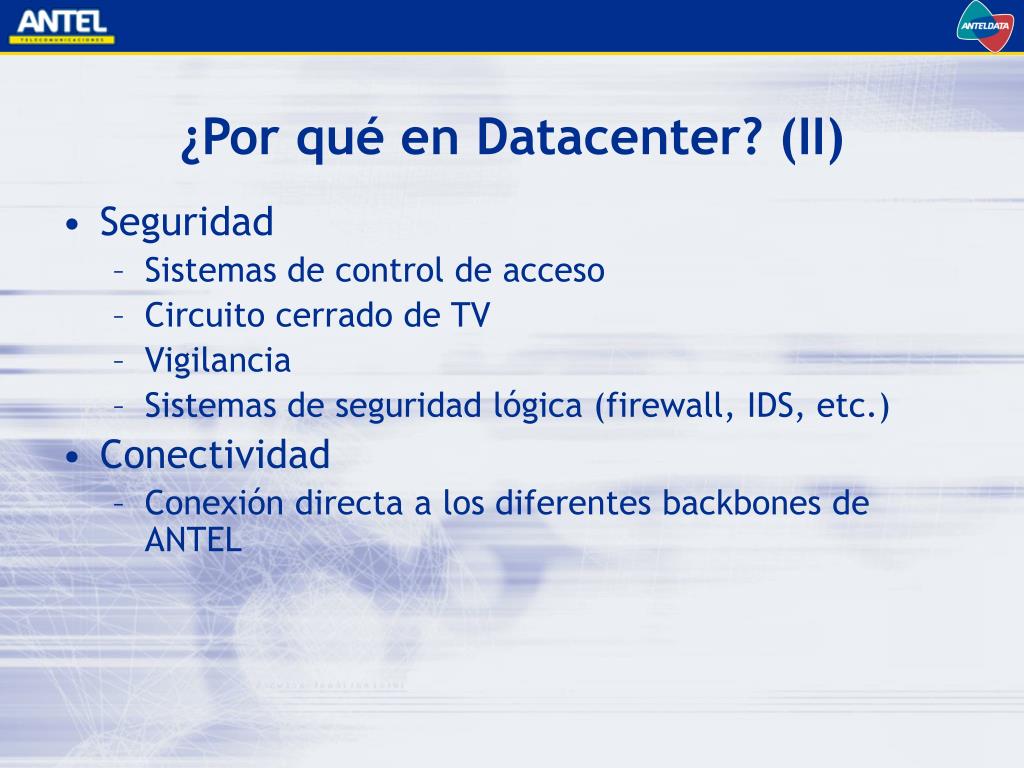

  48. ¿Por qué en Datacenter? (II) • Seguridad • Sistemas de control de acceso • Circuito cerrado de TV • Vigilancia • Sistemas de seguridad lógica (firewall, IDS, etc.) • Conectividad • Conexión directa a los diferentes backbones de ANTEL

  49. Desafío para 2006 (I) • Estas prestaciones ya existen en nuestra sala de Colocation • ¿Qué novedades hay? • Nuevo Datacenter en 2006: • Mejoras cualitativas • Mejoras cuantitativas

  50. Desafío para 2006 (II) • Aumento de capacidad física • Primera etapa: Se triplica la capacidad. • Segunda etapa: Se multiplica por 10. • Aumento de energía de UPS: Potencia disponible por 10 • Conectividad • Frontend: Mayores anchos de banda a Internet • Backend: Mayores anchos de banda a través de la red metro
