一、扣件抗滑性能试验

一、扣件抗滑性能试验. 待检 扣件 应是未经使用过的合格品； 扣件安装时螺栓预紧力为 40±1 N.m ； 在 预载荷 P 为 1.0kN 时 ； 加 荷速度应控制在 350 ± 5N/s 范围内 ； 当 P 增加至 7.0kN 时，记下Δ 1 值； 当 P 增加至 10.0kN 时，记下Δ 2 值 ； 试验过程中扣件不得出现裂纹或其它型式损坏；. 1 — 横管 2 — 竖 管 3 — 扣件. 二、扣件抗破坏性能试验. 1 —横管 2 —支撑 件 3 —竖 管 4 —扣件. 当待检扣件数量不足时，抗破坏性能试验用的扣件可以使用抗滑性能试验后未破坏的扣件；

pillan
Download Presentation

一、扣件抗滑性能试验

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

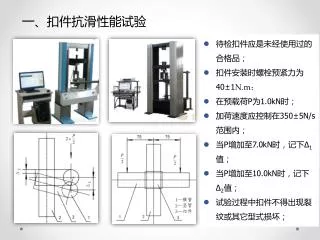

  1. 一、扣件抗滑性能试验 • 待检扣件应是未经使用过的合格品； • 扣件安装时螺栓预紧力为40±1N.m； • 在预载荷P为1.0kN时； • 加荷速度应控制在350±5N/s范围内； • 当P增加至7.0kN时，记下Δ1值； • 当P增加至10.0kN时，记下Δ2值； • 试验过程中扣件不得出现裂纹或其它型式损坏； • 1—横管 • 2—竖管 • 3—扣件

  2. 二、扣件抗破坏性能试验 1—横管 2—支撑件 3—竖管 4—扣件 • 当待检扣件数量不足时，抗破坏性能试验用的扣件可以使用抗滑性能试验后未破坏的扣件； • 加荷速度应控制在350±5N/s范围内； • 当P为25.0kN时，不得出现裂纹或其它型式的损坏；

  3. 三、扣件扭转刚度试验 • 本试验只针对直角； • 扣件预载荷P为1.0kN； • 最大荷载需达到900N； • 试验过程中扣件不得出现裂纹或其它型式的损坏； • 试验过程中记录测度值f； 1——横管 2——竖管 3——扣件

  4. 四、扣件抗腐蚀性能试验 • 盐雾试验可以分为中性盐雾、酸性盐雾试验、铜加速试验，是人工三防气候中最常见的一种测试方法。 • 盐雾试验与实际环境腐蚀效果对比： • 中性盐雾试验24h=实际环境1年； • 酸性盐雾试验24h=实际环境3年; • 铜盐加速醋酸盐雾试验24h=自然环境8年；

  5. 三、扣件抗疲劳性能试验 • 抗疲劳性能测试包括垂直加载工况测试和扭转工况测试； • 垂直加载工况测试下荷载最大15KN; • 扭转工况下荷载最大500N; • 垂直加载进行300次； • 扭转加载进行100次；

  6. 四、不同扣件性能对比

  7. 五、不同扣件性能对比

  8. 五、检验规则扣件性能对比

  9. 五、检验规则 • 出厂检验由生产场质量检验部门检验，检验合格并签发产品出厂合格证后方准出厂； • 有下列情况出现时需要进行型式检验： • 新产品或老产品转厂生产的试制定型检定； • 正常生产时，累计10万件或连续生产1个月时； • 产品长期停产后，恢复生产时； • 国家质量监督机构提出进行型式检验的要求时；
