1. ENIGMA studentica: Iva Župan PowerPlugs Templates for PowerPoint

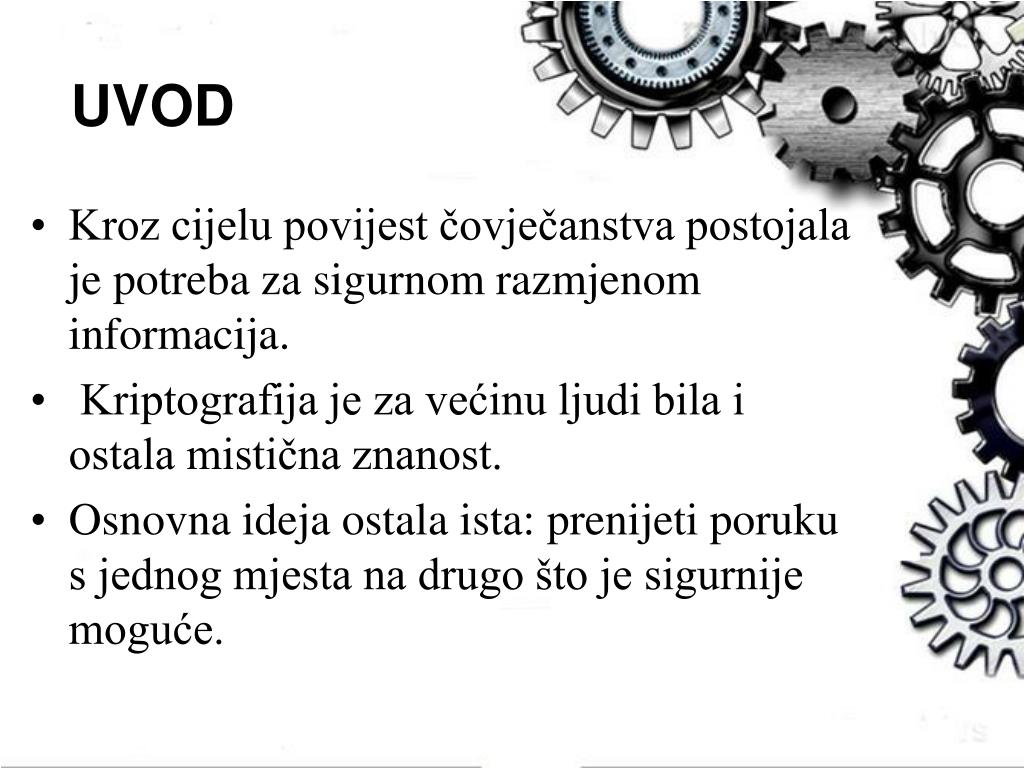

2. UVOD • Kroz cijelu povijest čovječanstva postojala je potreba za sigurnom razmjenom informacija. • Kriptografija je za većinu ljudi bila i ostala mistična znanost. • Osnovna ideja ostala ista: prenijeti poruku s jednog mjesta na drugo što je sigurnije moguće.

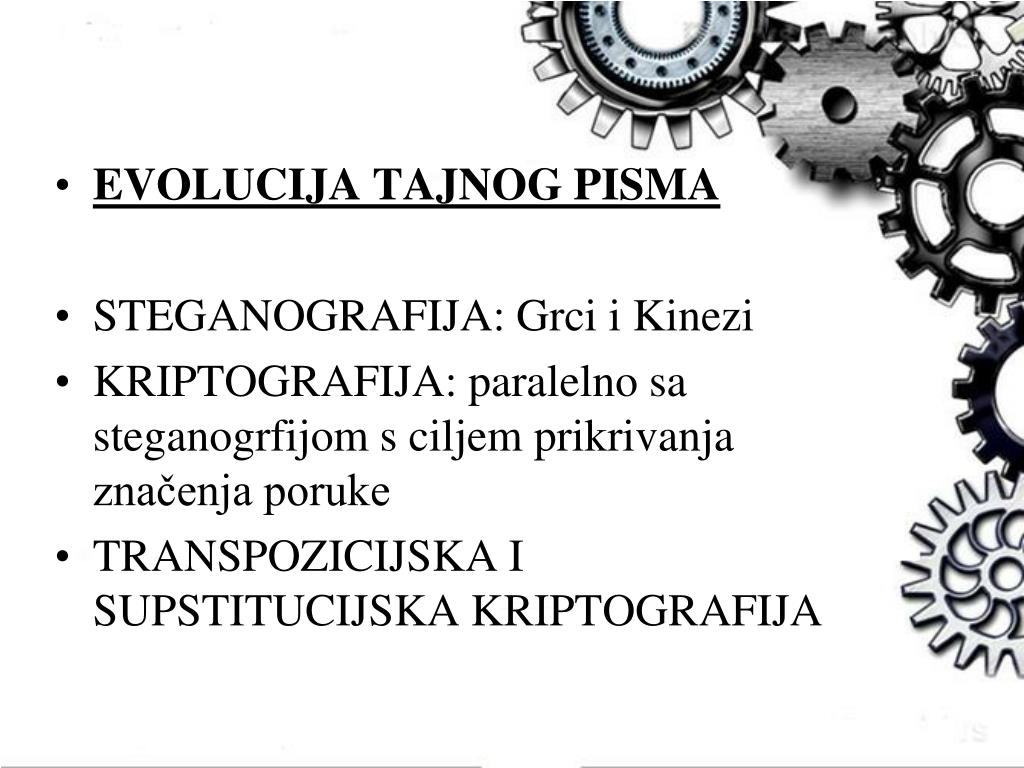

3. EVOLUCIJA TAJNOG PISMA • STEGANOGRAFIJA: Grci i Kinezi • KRIPTOGRAFIJA: paralelno sa steganogrfijom s ciljem prikrivanja značenja poruke • TRANSPOZICIJSKA I SUPSTITUCIJSKA KRIPTOGRAFIJA

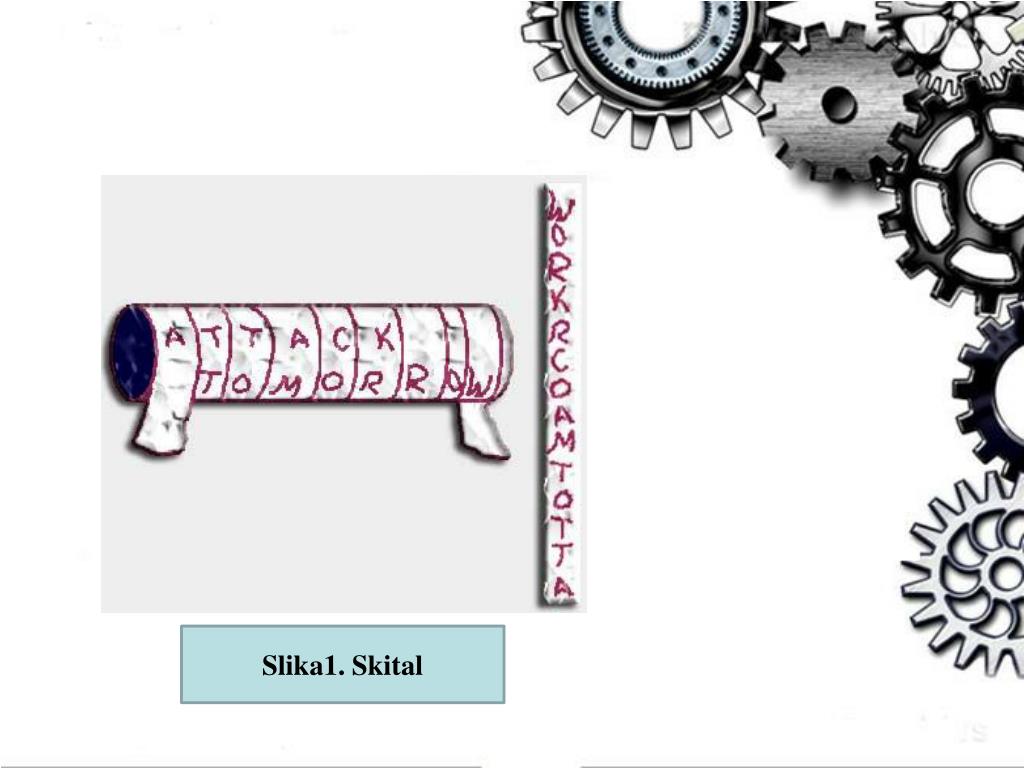

4. Slika1. Skital

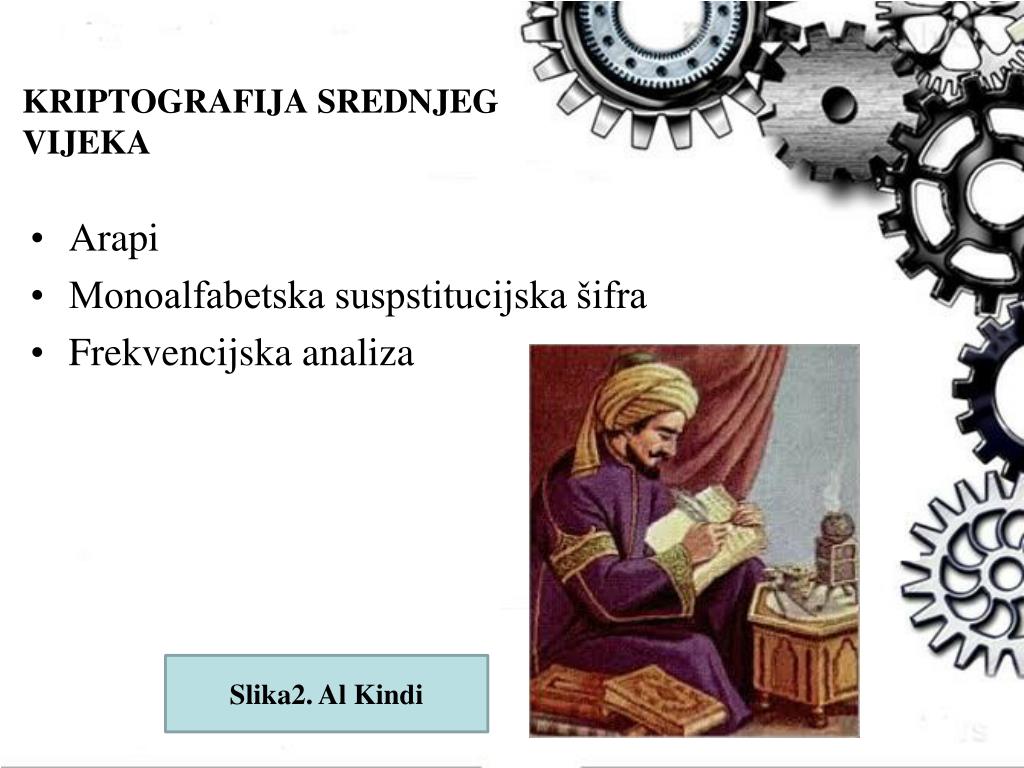

5. KRIPTOGRAFIJA SREDNJEG VIJEKA • Arapi • Monoalfabetska suspstitucijska šifra • Frekvencijska analiza Slika2. Al Kindi

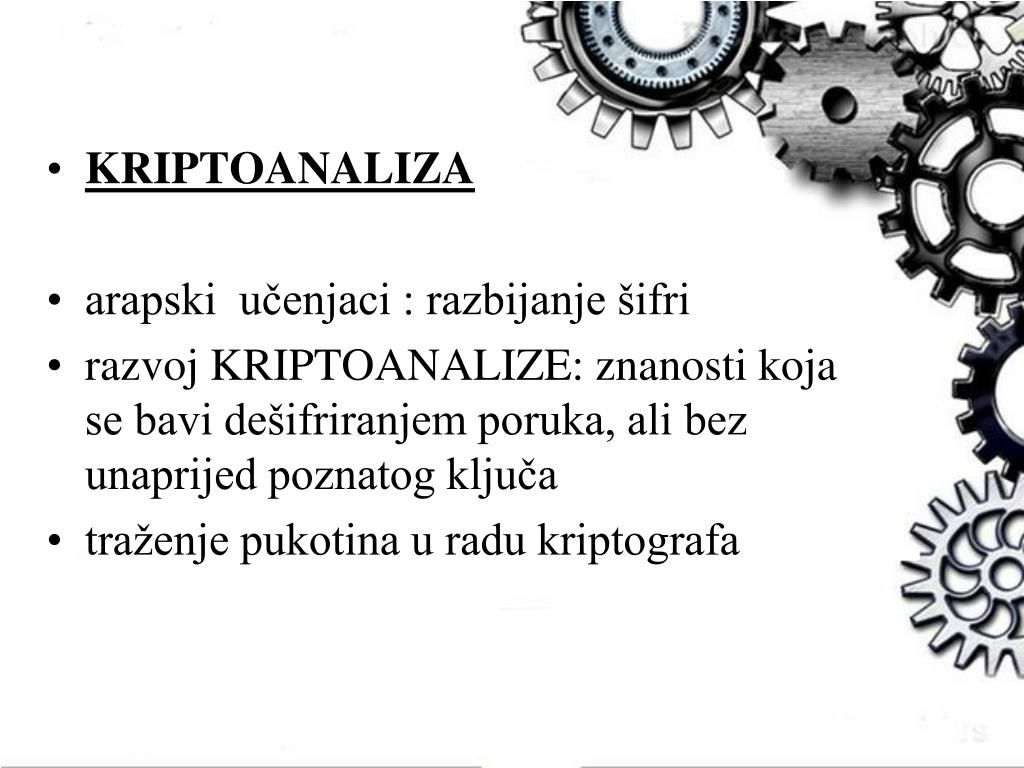

6. KRIPTOANALIZA • arapski učenjaci : razbijanje šifri • razvoj KRIPTOANALIZE: znanosti koja se bavi dešifriranjem poruka, ali bez unaprijed poznatog ključa • traženje pukotina u radu kriptografa

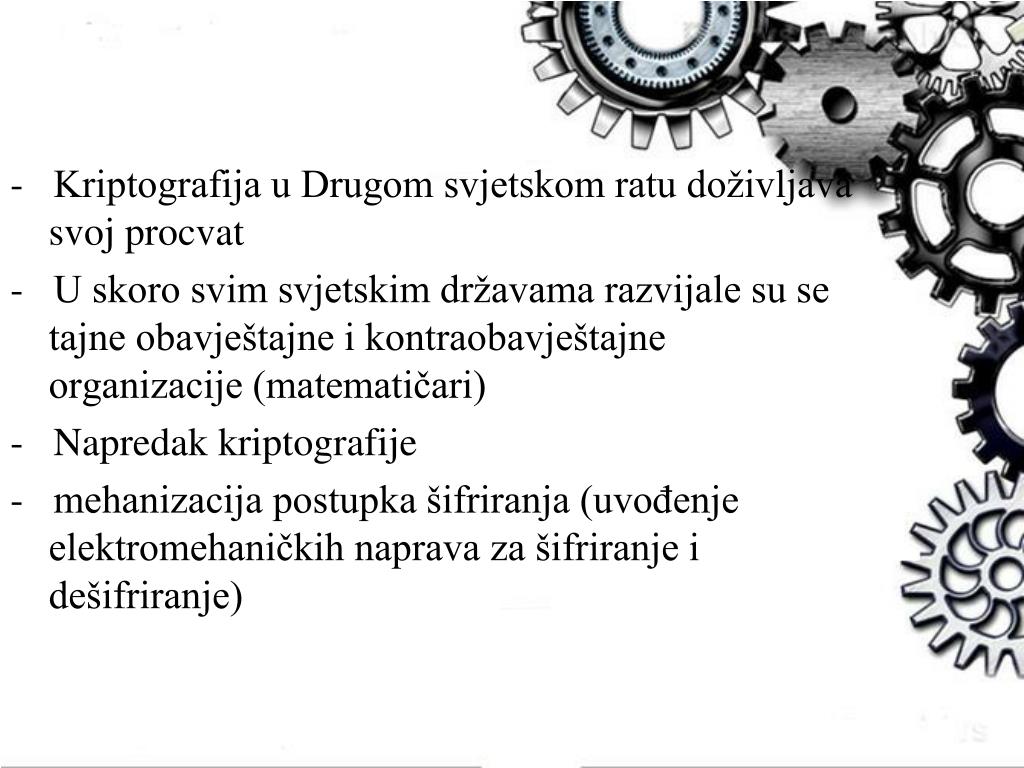

7. - Kriptografija u Drugom svjetskom ratu doživljava svoj procvat - U skoro svim svjetskim državama razvijale su se tajne obavještajne i kontraobavještajne organizacije (matematičari) - Napredak kriptografije - mehanizacija postupka šifriranja (uvođenje elektromehaničkih naprava za šifriranje i dešifriranje)

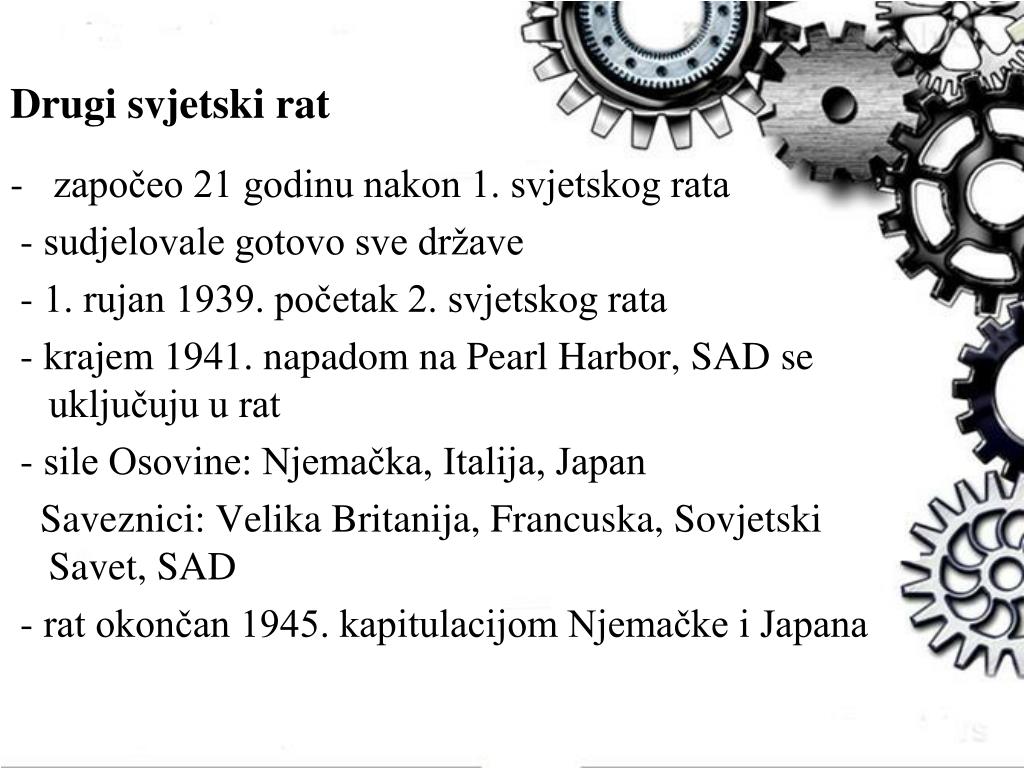

8. Drugi svjetski rat - započeo 21 godinu nakon 1. svjetskog rata - sudjelovale gotovo sve države - 1. rujan 1939. početak 2. svjetskog rata - krajem 1941. napadom na Pearl Harbor, SAD se uključuju u rat - sile Osovine: Njemačka, Italija, Japan Saveznici: Velika Britanija, Francuska, Sovjetski Savet, SAD - rat okončan 1945. kapitulacijom Njemačke i Japana

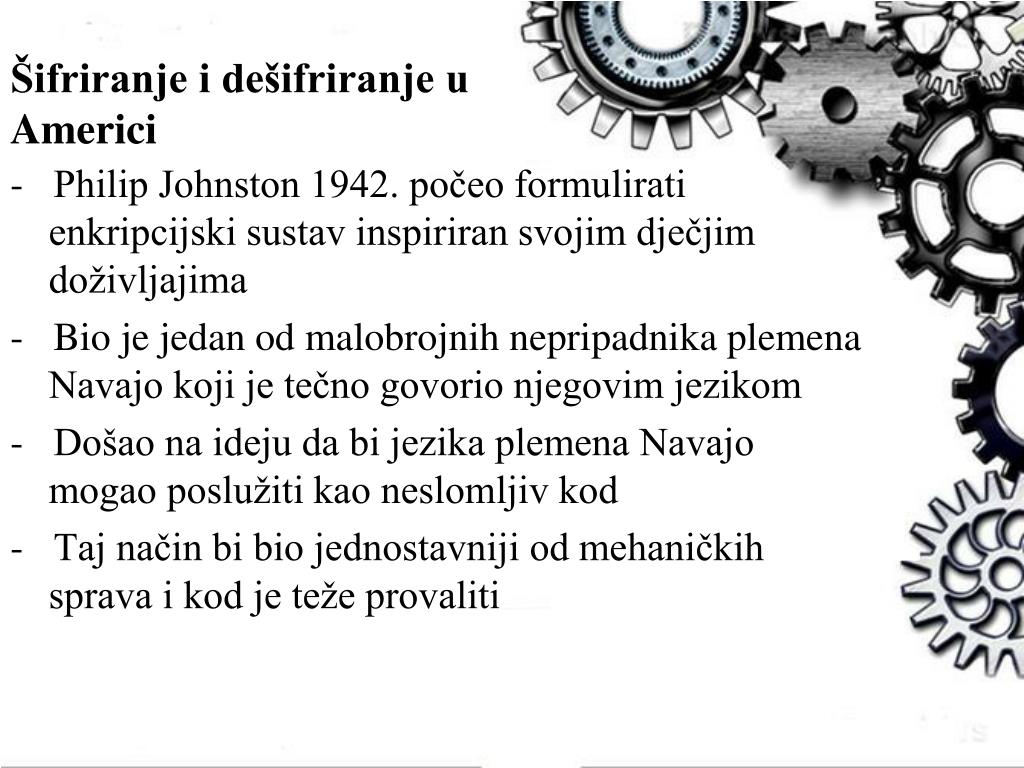

9. Šifriranje i dešifriranje u Americi - Philip Johnston 1942. počeo formulirati enkripcijski sustav inspiriran svojim dječjim doživljajima - Bio je jedan od malobrojnih nepripadnika plemena Navajo koji je tečno govorio njegovim jezikom - Došao na ideju da bi jezika plemena Navajo mogao poslužiti kao neslomljiv kod - Taj način bi bio jednostavniji od mehaničkih sprava i kod je teže provaliti

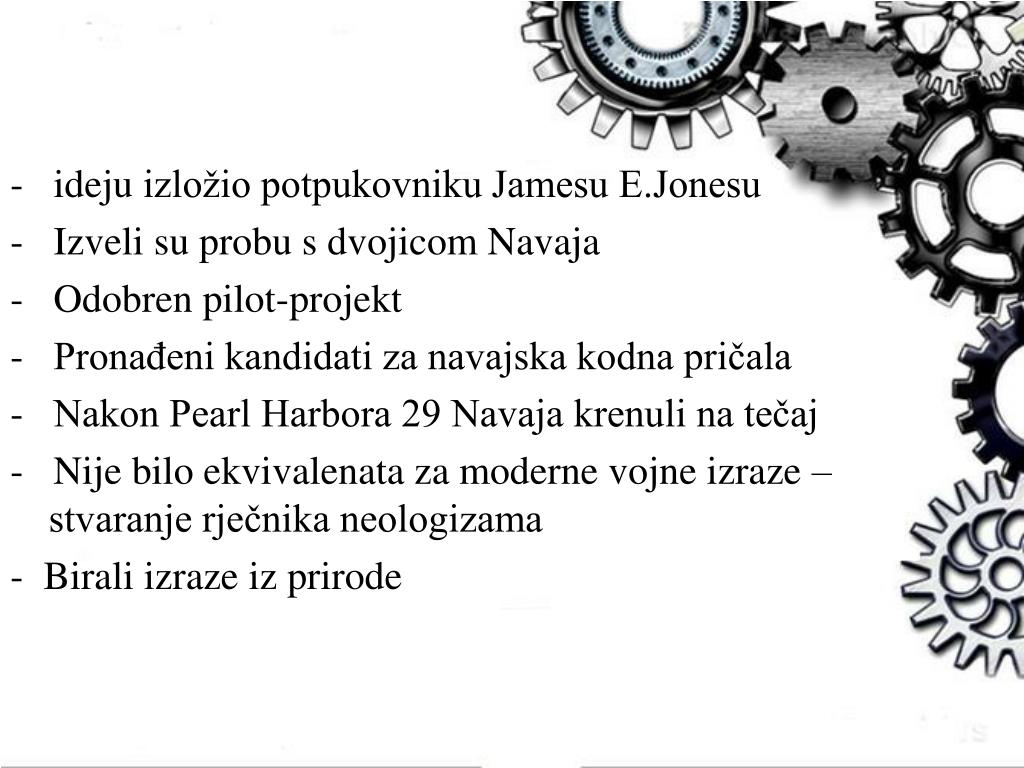

10. - idejuizložio potpukovniku Jamesu E.Jonesu - Izveli su probu s dvojicom Navaja - Odobren pilot-projekt - Pronađeni kandidati za navajska kodna pričala - Nakon Pearl Harbora 29 Navaja krenuli na tečaj - Nije bilo ekvivalenata za moderne vojne izraze – stvaranje rječnika neologizama - Birali izraze iz prirode

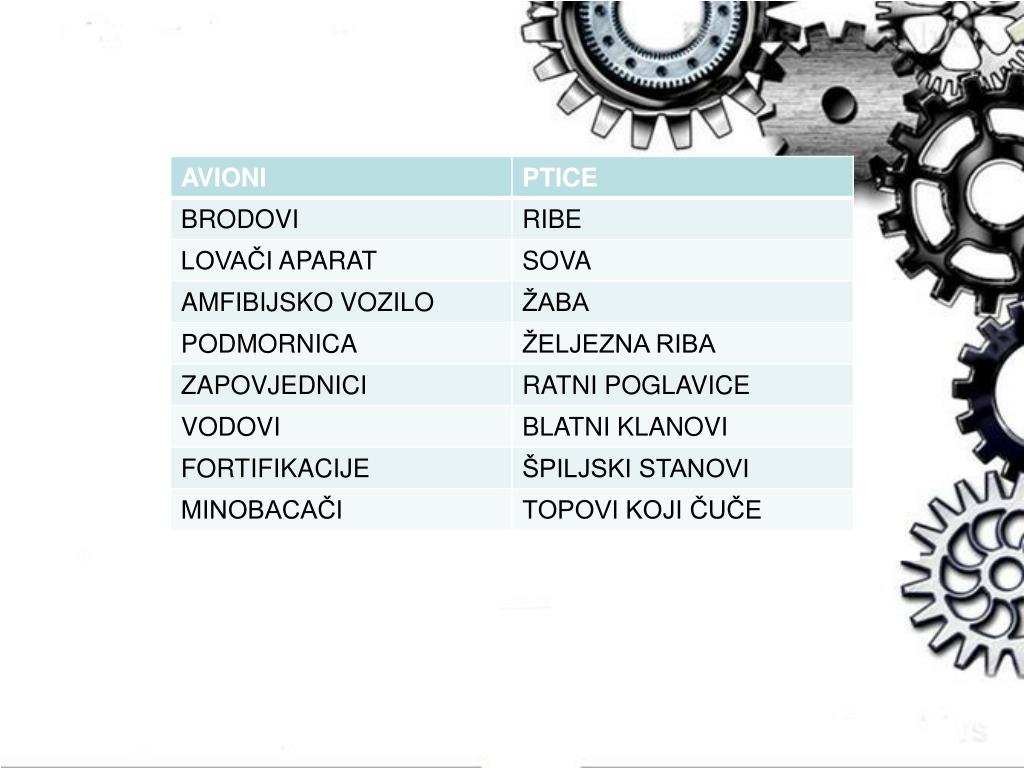

11. PTICE • BRODOVI • RIBE • LOVAČI APARAT

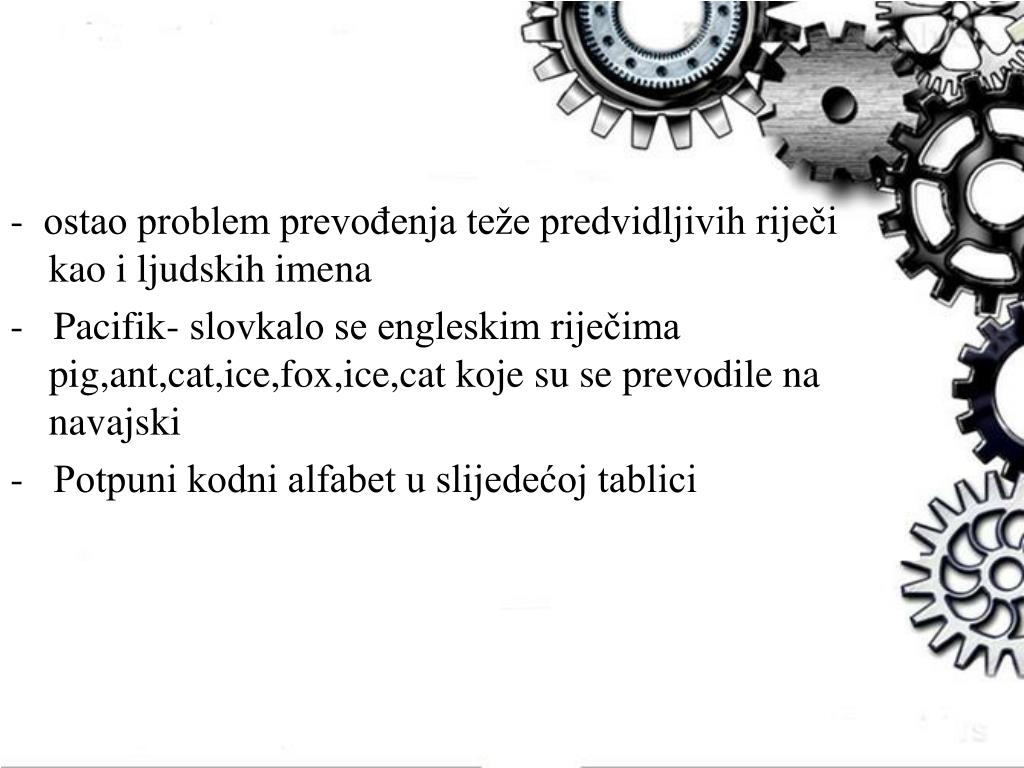

12. - ostao problem prevođenja teže predvidljivih riječi kao i ljudskih imena - Pacifik- slovkalo se engleskim riječima pig,ant,cat,ice,fox,ice,cat koje su se prevodile na navajski - Potpuni kodni alfabet u slijedećoj tablici

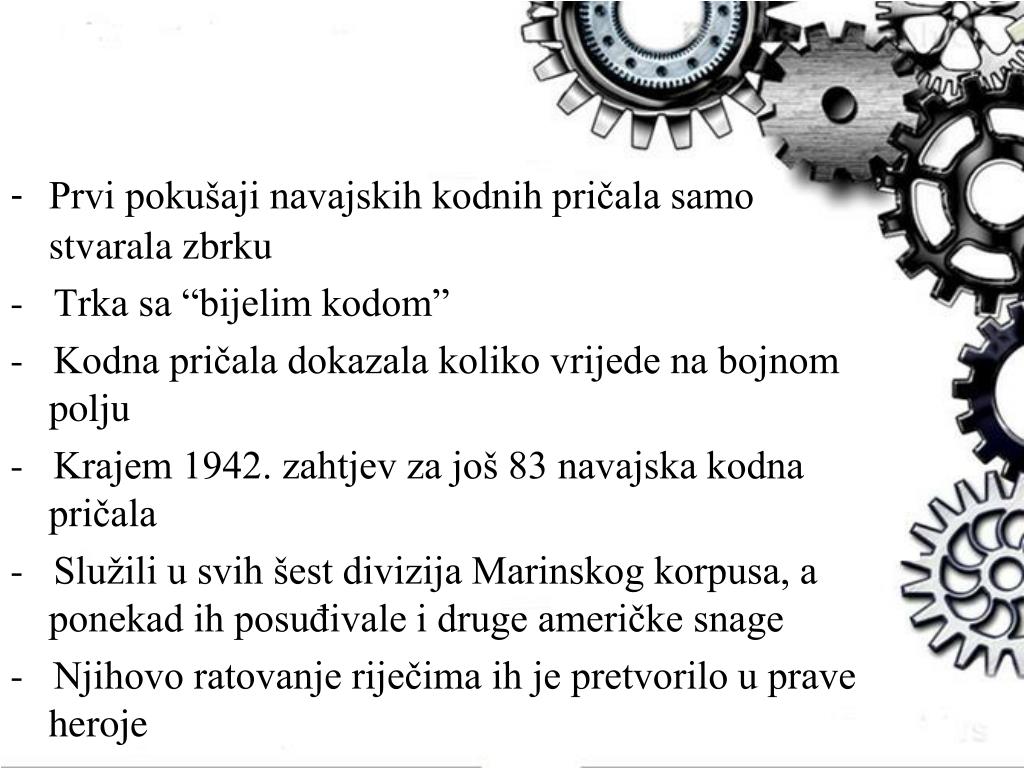

14. - Prvi pokušaji navajskih kodnih pričala samo stvarala zbrku - Trka sa “bijelim kodom” - Kodna pričala dokazala koliko vrijede na bojnom polju - Krajem 1942. zahtjev za još 83 navajska kodna pričala - Služili u svih šest divizija Marinskog korpusa, a ponekad ih posuđivale i druge američke snage - Njihovo ratovanje riječima ih je pretvorilo u prave heroje

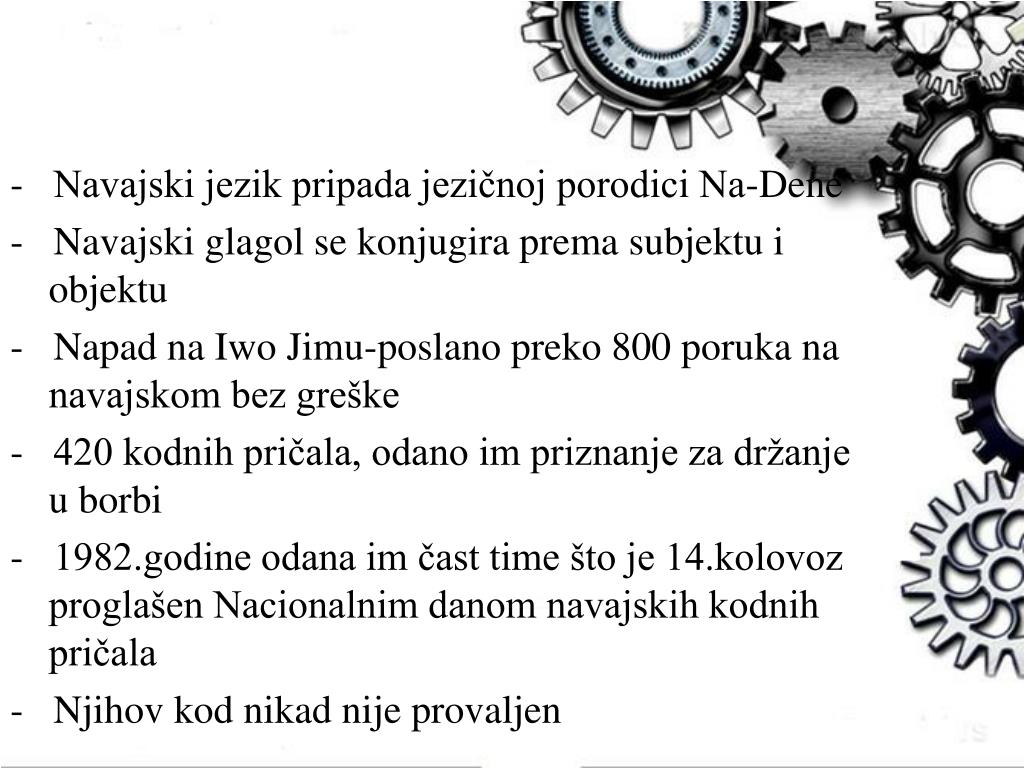

15. - Navajski jezik pripada jezičnoj porodici Na-Dene - Navajski glagol se konjugira prema subjektu i objektu - Napad na Iwo Jimu-poslano preko 800 poruka na navajskom bez greške - 420 kodnih pričala, odano im priznanje za držanje u borbi - 1982.godine odana im čast time što je 14.kolovoz proglašen Nacionalnim danom navajskih kodnih pričala - Njihov kod nikad nije provaljen

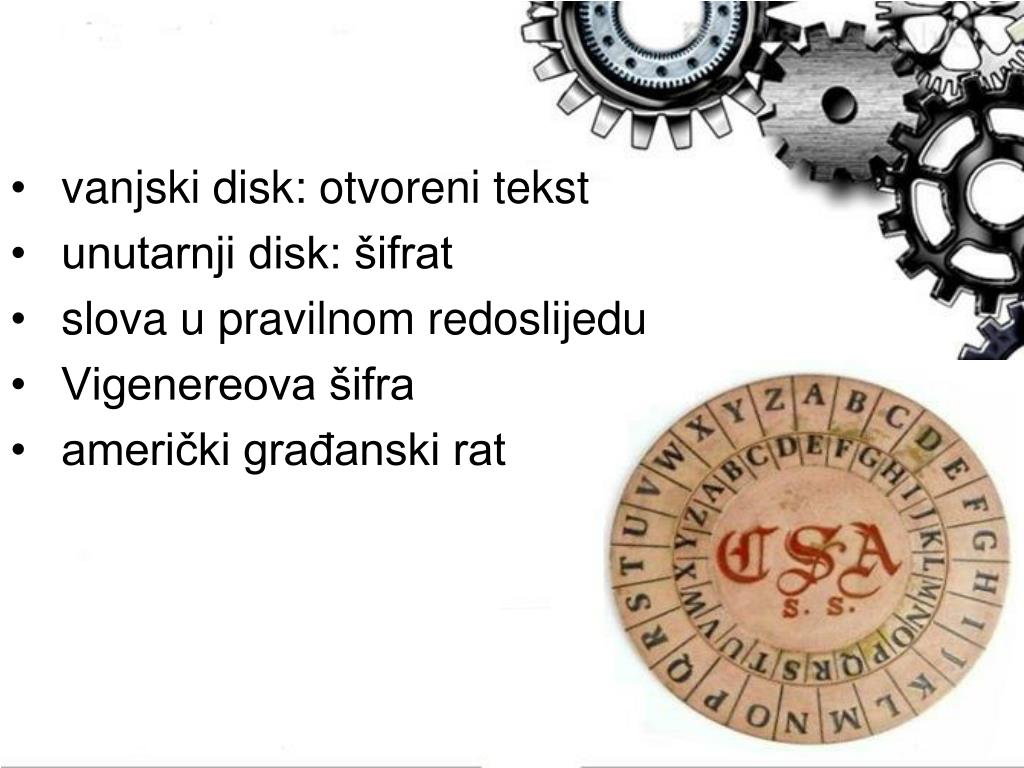

16. vanjski disk: otvoreni tekst • unutarnji disk: šifrat • slova u pravilnom redoslijedu • Vigenereova šifra • američki građanski rat

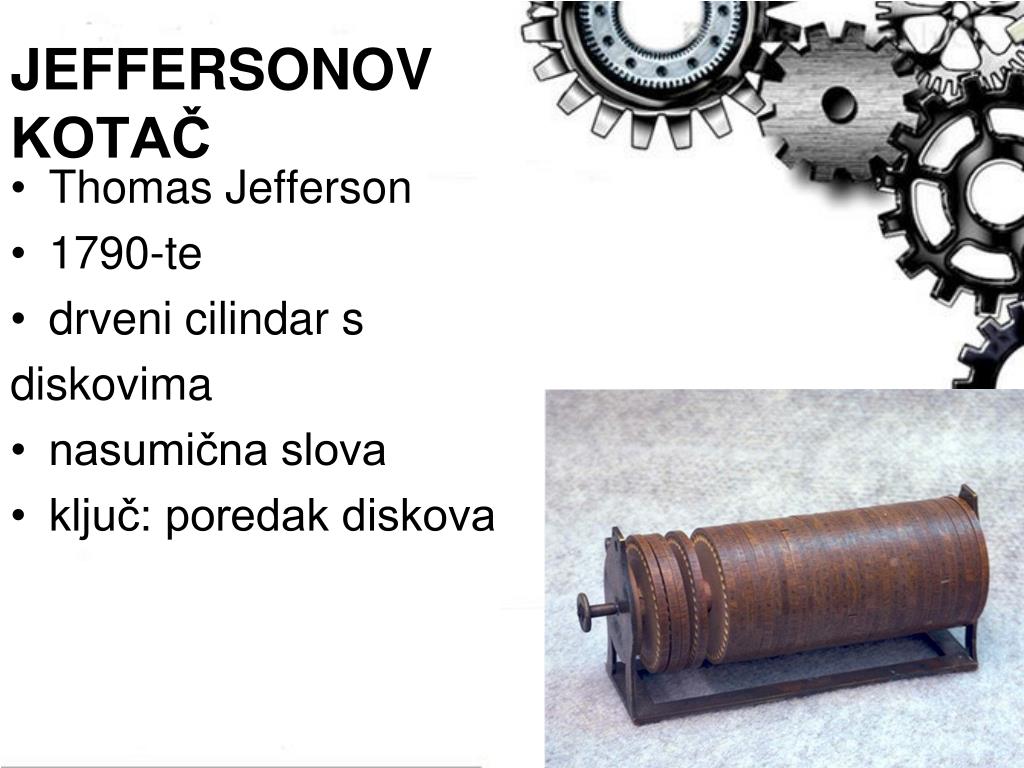

17. JEFFERSONOV KOTAČ • Thomas Jefferson • 1790-te • drveni cilindar s diskovima • nasumična slova • ključ: poredak diskova

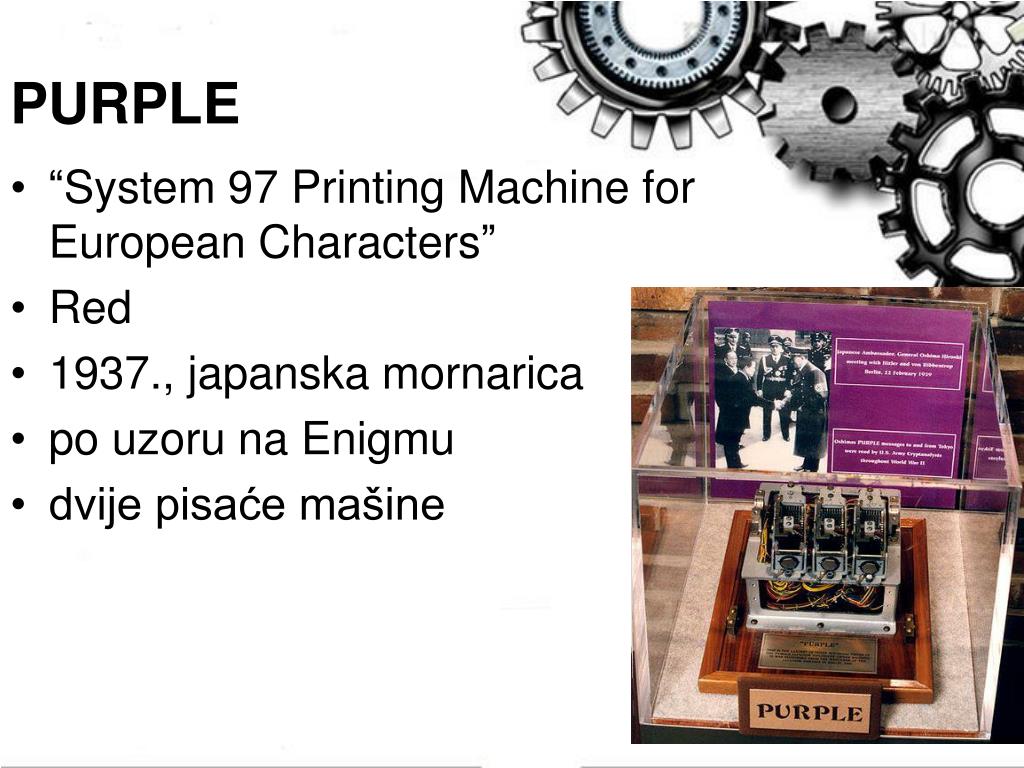

18. PURPLE • “System 97 Printing Machine for European Characters” • Red • 1937., japanska mornarica • po uzoru na Enigmu • dvije pisaće mašine

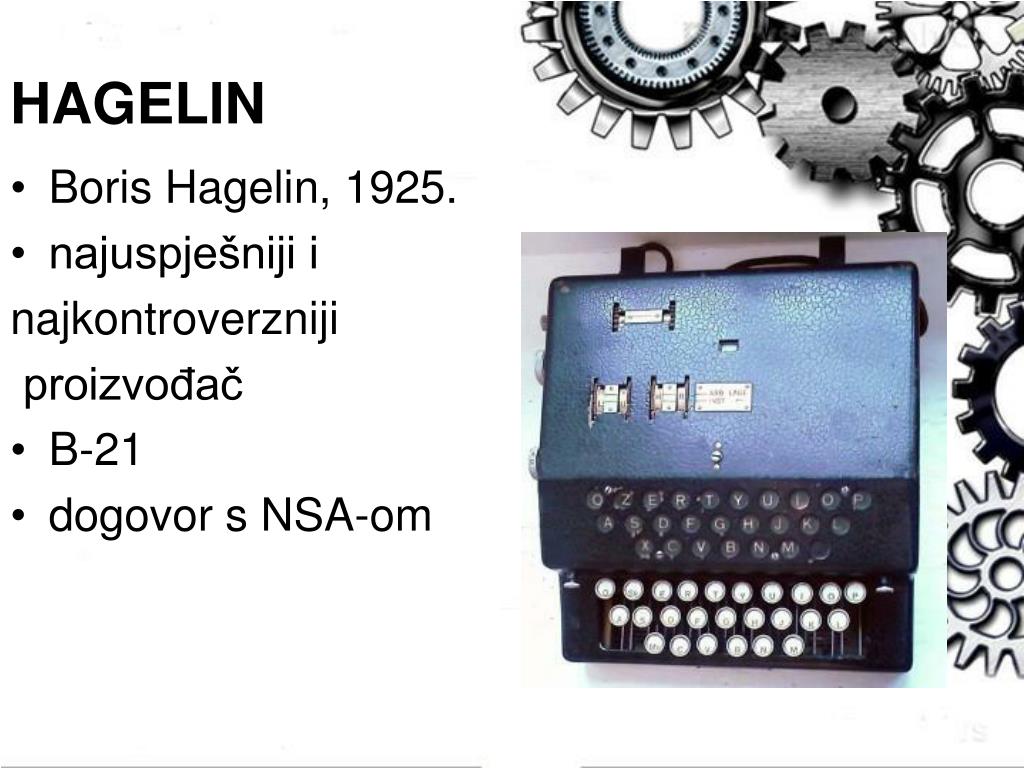

19. HAGELIN • Boris Hagelin, 1925. • najuspješniji i najkontroverzniji proizvođač • B-21 • dogovor s NSA-om

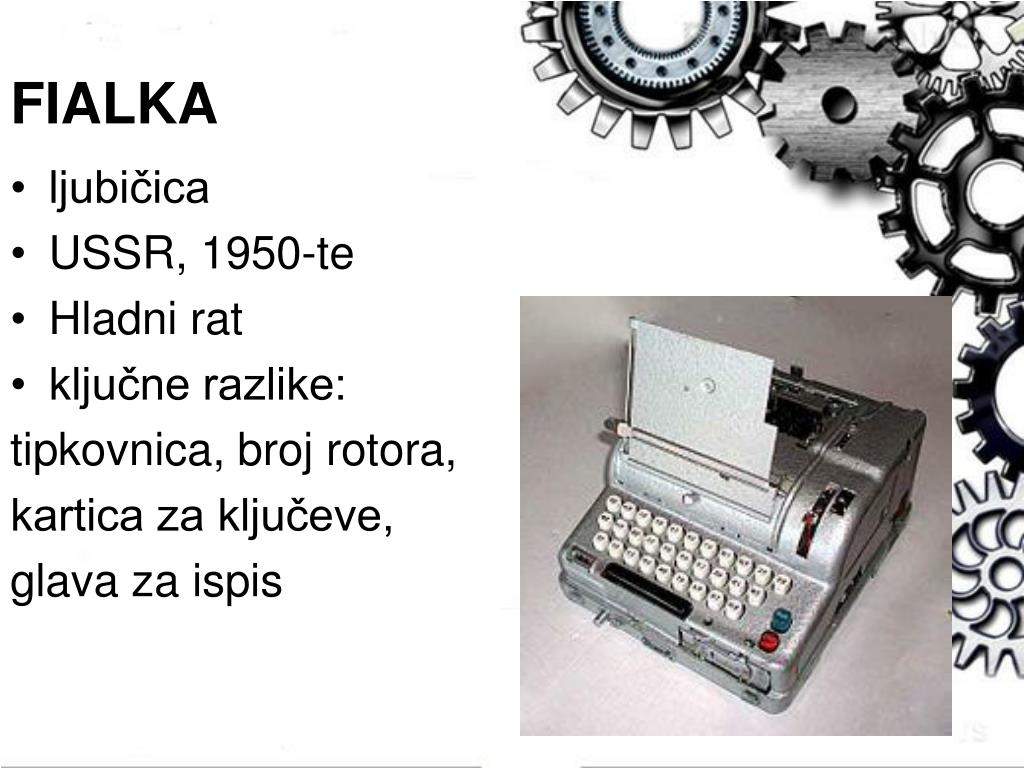

20. FIALKA • ljubičica • USSR, 1950-te • Hladni rat • ključne razlike: tipkovnica, broj rotora, kartica za ključeve, glava za ispis

21. ENIGMA • 1918. Scherbius & Ritter • neadekvatan kriptografski sustav iz Prvog svjetskog rata • Enigma – baza najvelebnijeg sustava za šifriranje u povijesti Arthur Scherbius

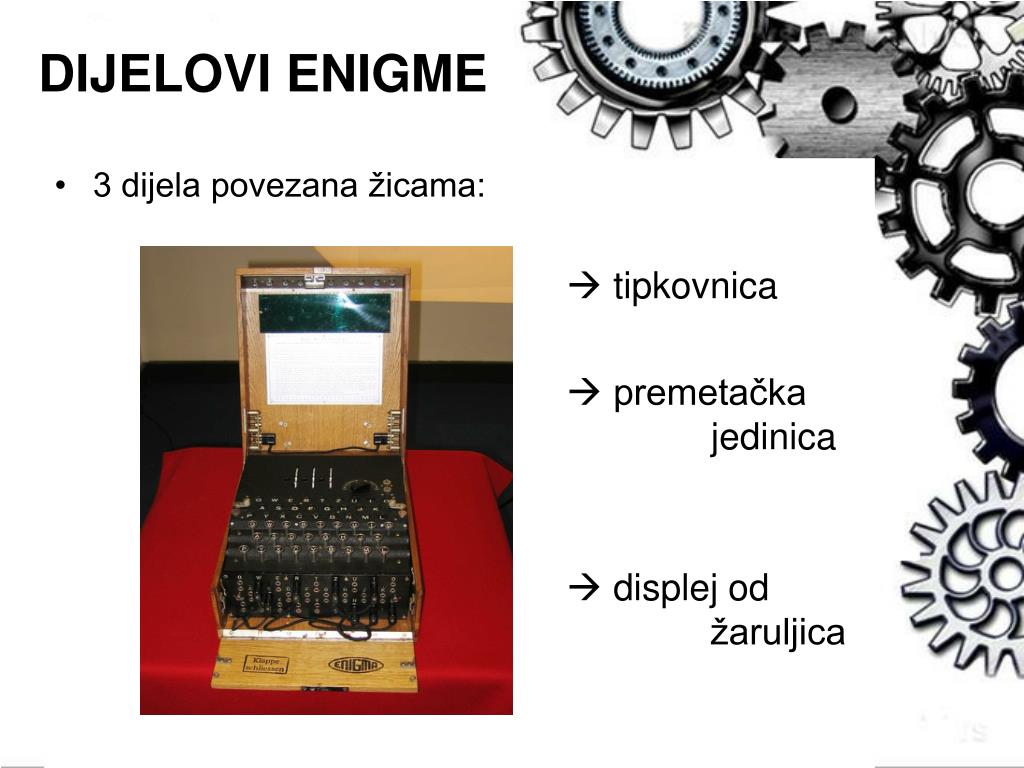

22. DIJELOVI ENIGME • 3 dijela povezana žicama:  tipkovnica  premetačka jedinica  displej od žaruljica

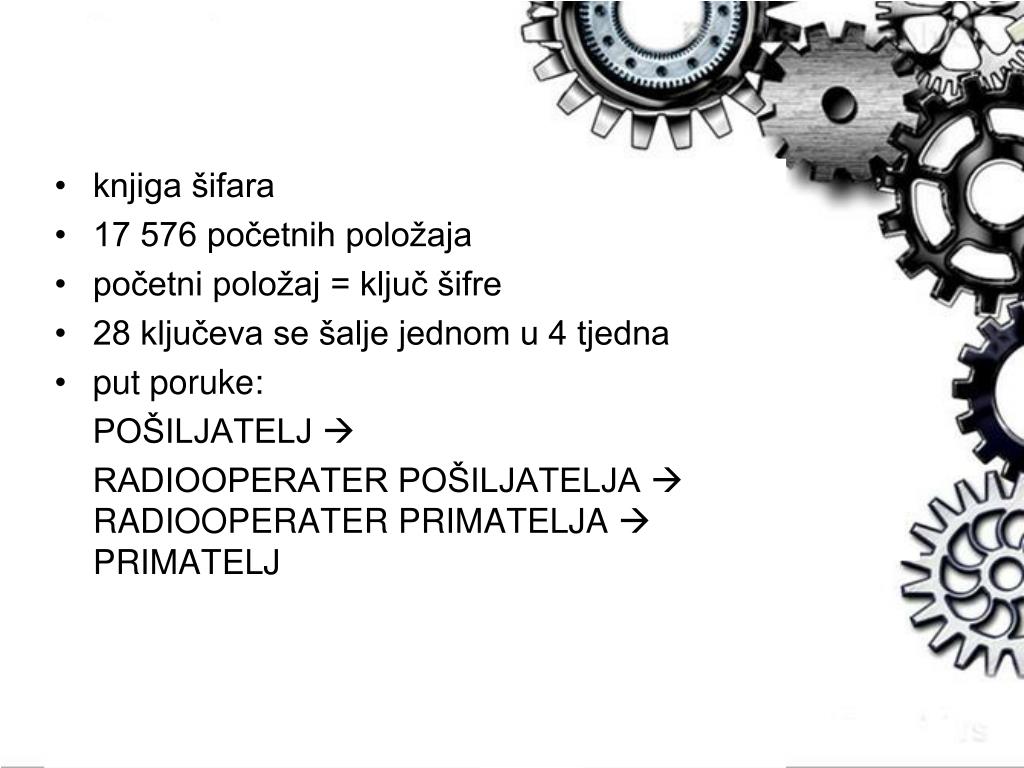

24. knjiga šifara • 17 576 početnih položaja • početni položaj = ključ šifre • 28 ključeva se šalje jednom u 4 tjedna • put poruke: POŠILJATELJ  RADIOOPERATER POŠILJATELJA  RADIOOPERATER PRIMATELJA  PRIMATELJ

25. Enigma u primjeni

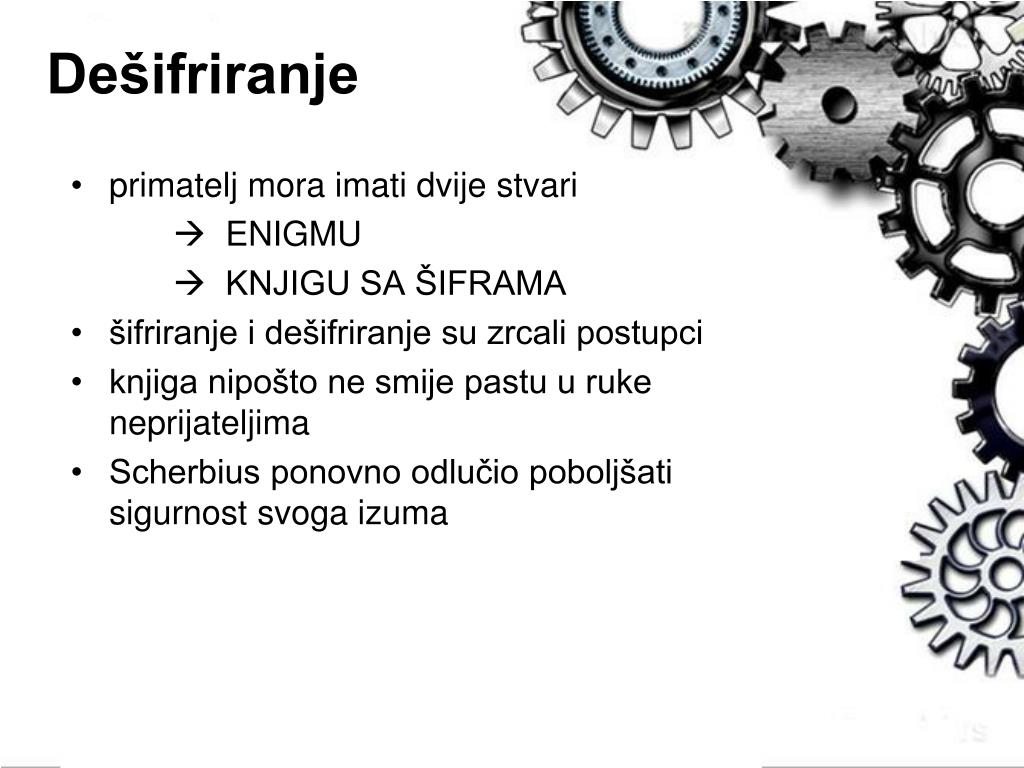

26. Dešifriranje • primatelj mora imati dvije stvari  ENIGMU  KNJIGU SA ŠIFRAMA • šifriranje i dešifriranje su zrcali postupci • knjiga nipošto ne smije pastu u ruke neprijateljima • Scherbius ponovno odlučio poboljšati sigurnost svoga izuma

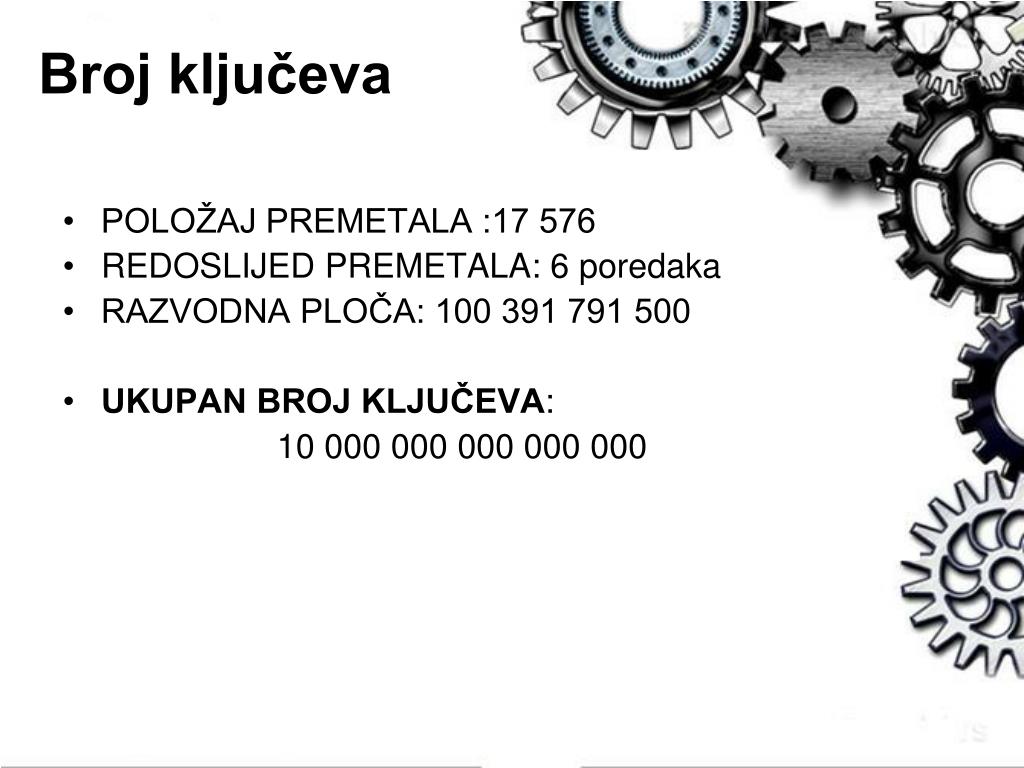

27. Broj ključeva • POLOŽAJ PREMETALA :17 576 • REDOSLIJED PREMETALA: 6 poredaka • RAZVODNA PLOČA: 100 391 791 500 • UKUPAN BROJ KLJUČEVA: 10 000 000 000 000 000

28. 1918.g. prvi patent na stroj • 35x28x40 cm • 12 kg • 1925.g. masovna proizvodnja Enigme • ključna uloga u Drugom svjetskom ratu • 1925.g. Scherbiusova smrt

29. RAZBIJANJE ENIGME • u godinama poslije Drugog svjetskog rata Njemačka je imala najsigurnije komunakcije na svijetu • Savezici izgubili svaku nadu • gubitak kriptoanalitičke strasti • Poljska si to nije mogla dopustiti • Biuro Szyfrow - ured za šifriranje

30. Hans-Thilo Schmidt • poslije rata izbačen iz vojke • na rubu egzistencije • brat Rudolpf ga zapošljava u uredu za enkriptirano komuniciranje • 8.11.1931. u zamjenu za 10 000 maraka enigmine dokumente daje Francuzima

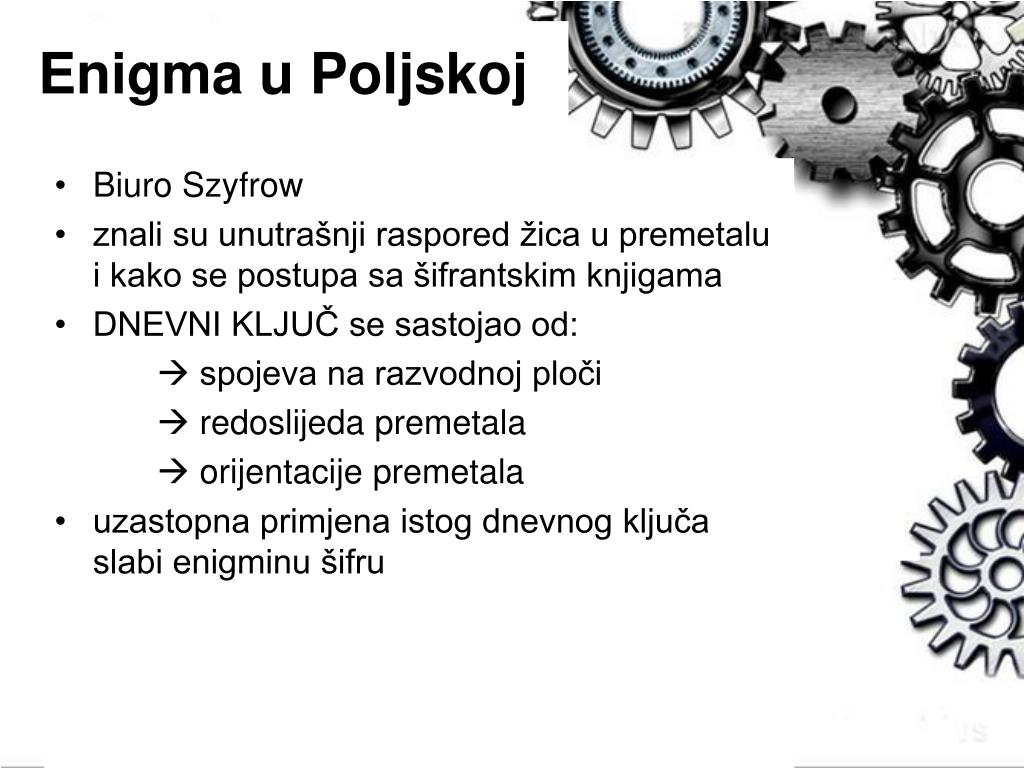

31. Enigma u Poljskoj • Biuro Szyfrow • znali su unutrašnji raspored žica u premetalu i kako se postupa sa šifrantskim knjigama • DNEVNI KLJUČ se sastojao od:  spojeva na razvodnoj ploči  redoslijeda premetala  orijentacije premetala • uzastopna primjena istog dnevnog ključa slabi enigminu šifru

32. Marian Rejewski • student statistike • znao je da je ponavljanje neprijatelj sigurnosti • naočitije povavljanje kod enkripcije ključa poruke

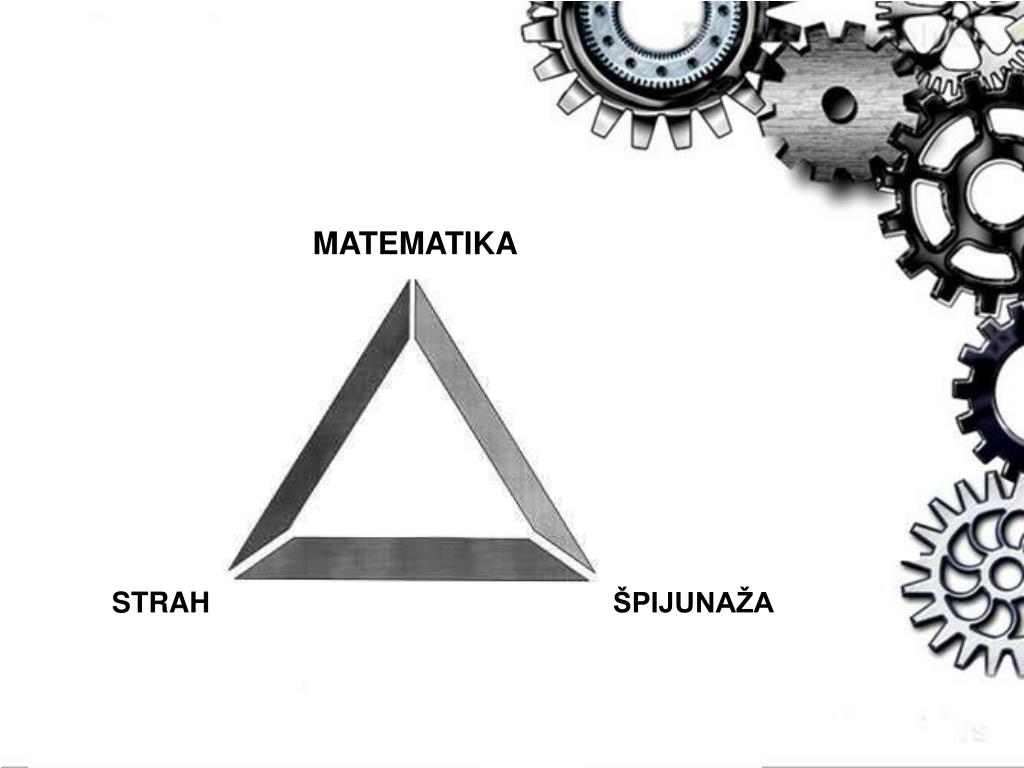

33. MATEMATIKA STRAH ŠPIJUNAŽA

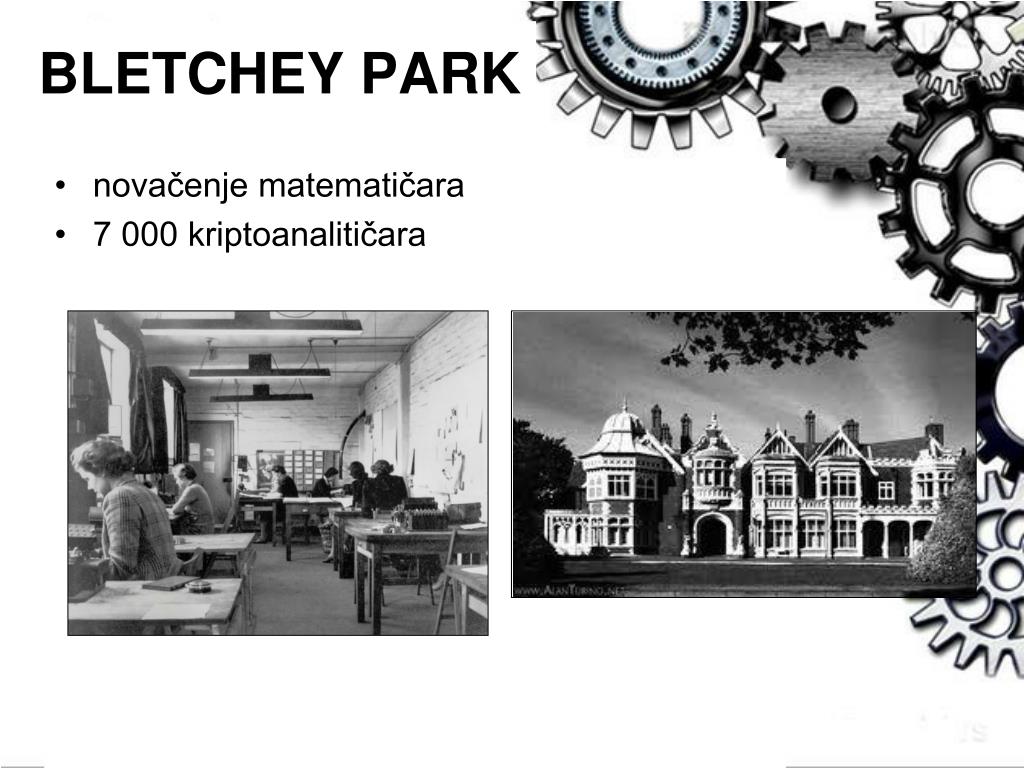

34. BLETCHEY PARK • novačenje matematičara • 7 000 kriptoanalitičara

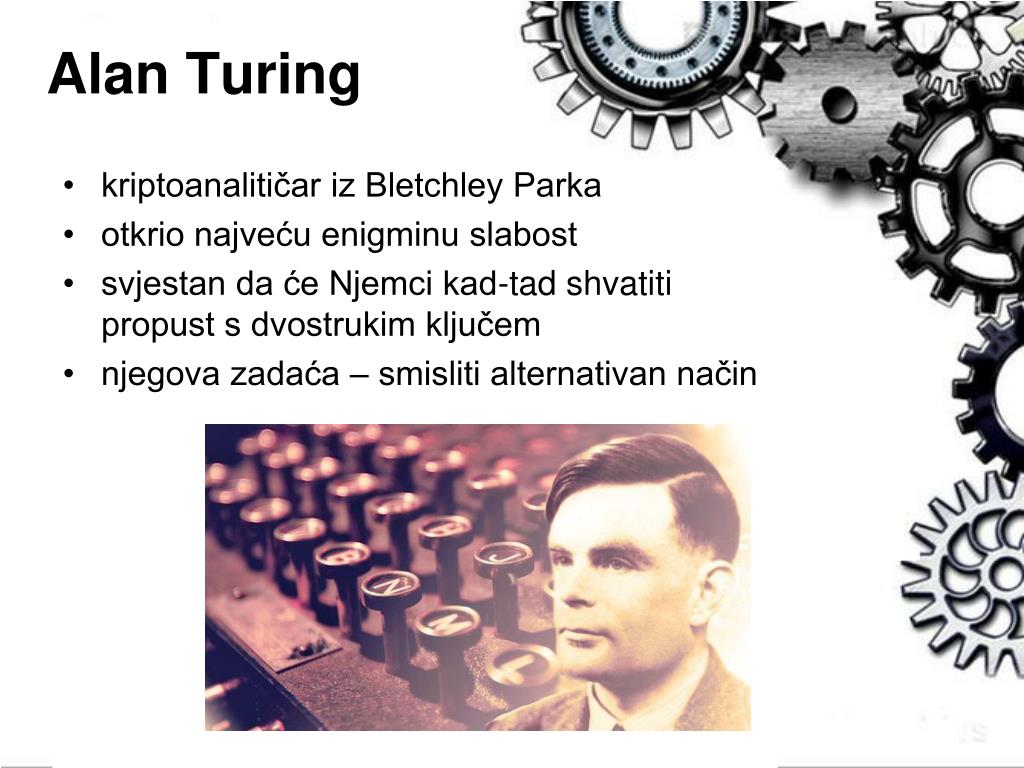

35. Alan Turing • kriptoanalitičar iz Bletchley Parka • otkrio najveću enigminu slabost • svjestan da će Njemci kad-tad shvatiti propust s dvostrukim ključem • njegova zadaća – smisliti alternativan način

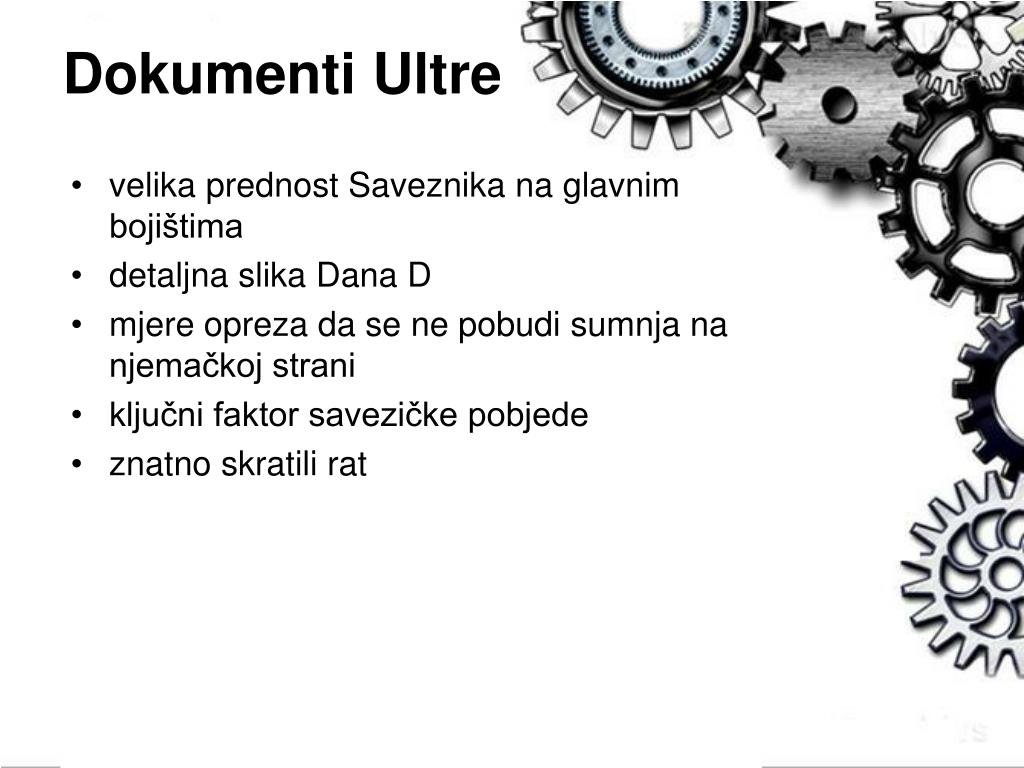

36. Dokumenti Ultre • velika prednost Saveznika na glavnim bojištima • detaljna slika Dana D • mjere opreza da se ne pobudi sumnja na njemačkoj strani • ključni faktor savezičke pobjede • znatno skratili rat

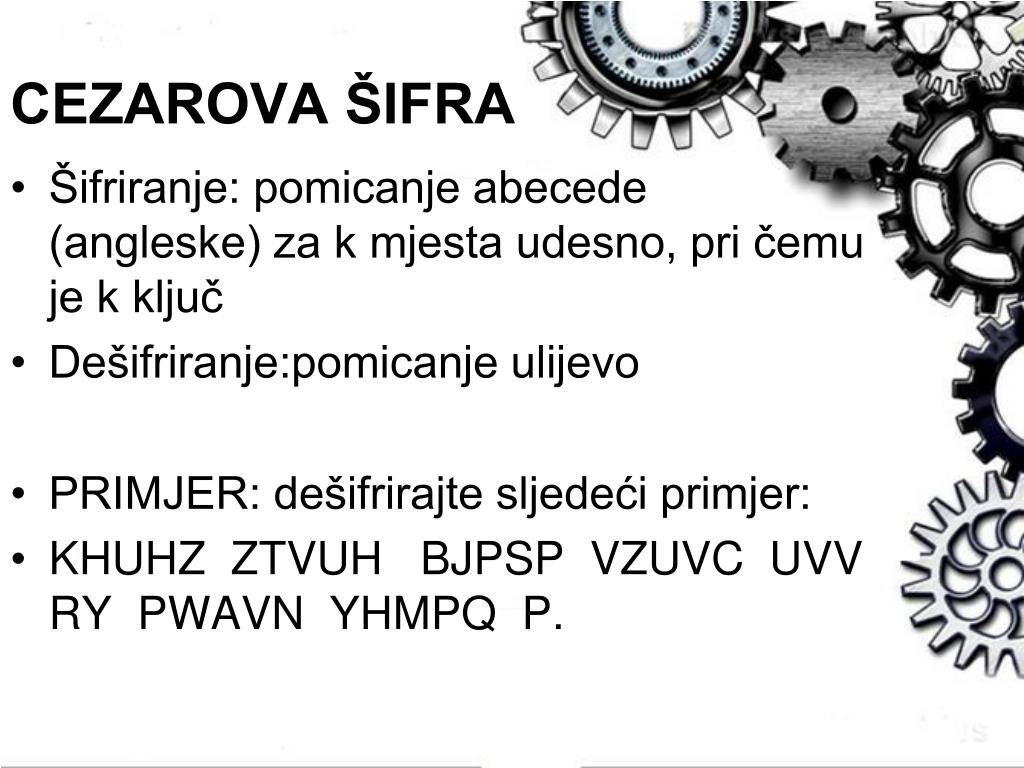

37. CEZAROVA ŠIFRA • Šifriranje: pomicanje abecede (angleske) za k mjesta udesno, pri čemu je k ključ • Dešifriranje:pomicanje ulijevo • PRIMJER: dešifrirajte sljedeći primjer: • KHUHZ ZTVUH BJPSP VZUVC UVV RY PWAVN YHMPQ P.

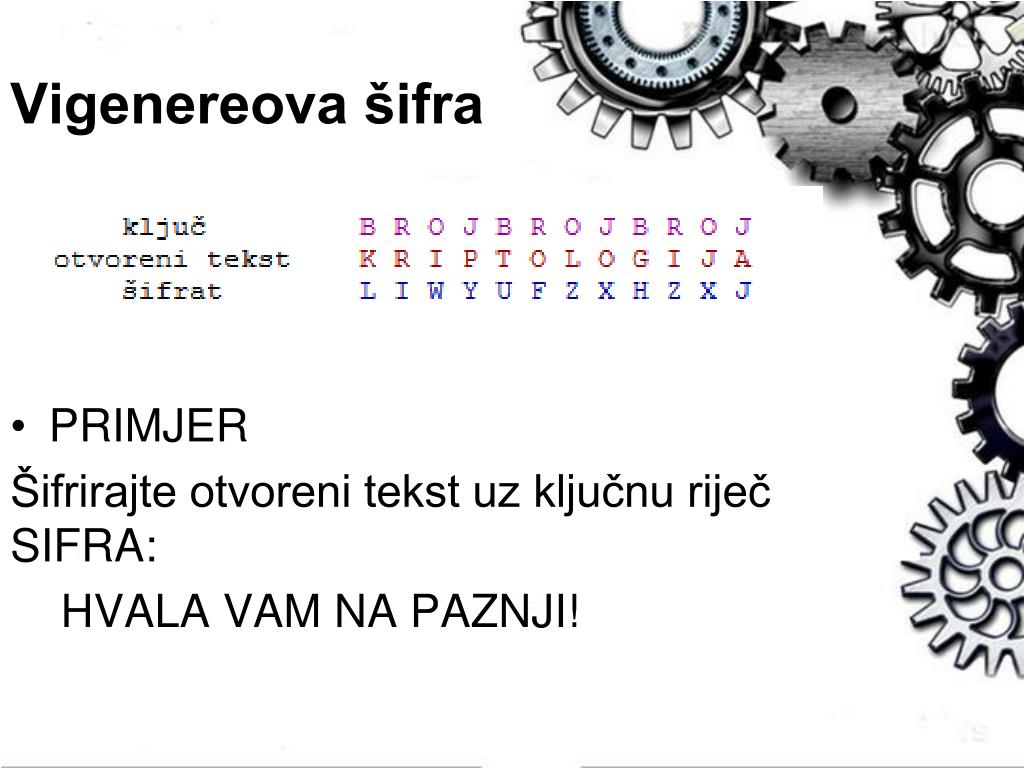

38. Vigenereova šifra • PRIMJER Šifrirajte otvoreni tekst uz ključnu riječ SIFRA: HVALA VAM NA PAZNJI!
