  1. Telefonía IP y Redes Convergentes

  2. Objetivos de la Presentación Presentar los elementos que constituyen una solución de Telefonía IP Cisco y las tendendencias del mercado hacia la Convergencia API 2004

  3. Aplicaciones XML DISCADOR Permite discar números desde Outlook TELEVIGILANCIA Visualiza y controla cámaras IP API 2004

  4. Repaso • Tarificación • Gateways API 2004

  5. Tarificación Software de Control de tráfico Procesamiento Llamadas (CDR, Call Detail Record) Router/GW PSTN ATA API 2004

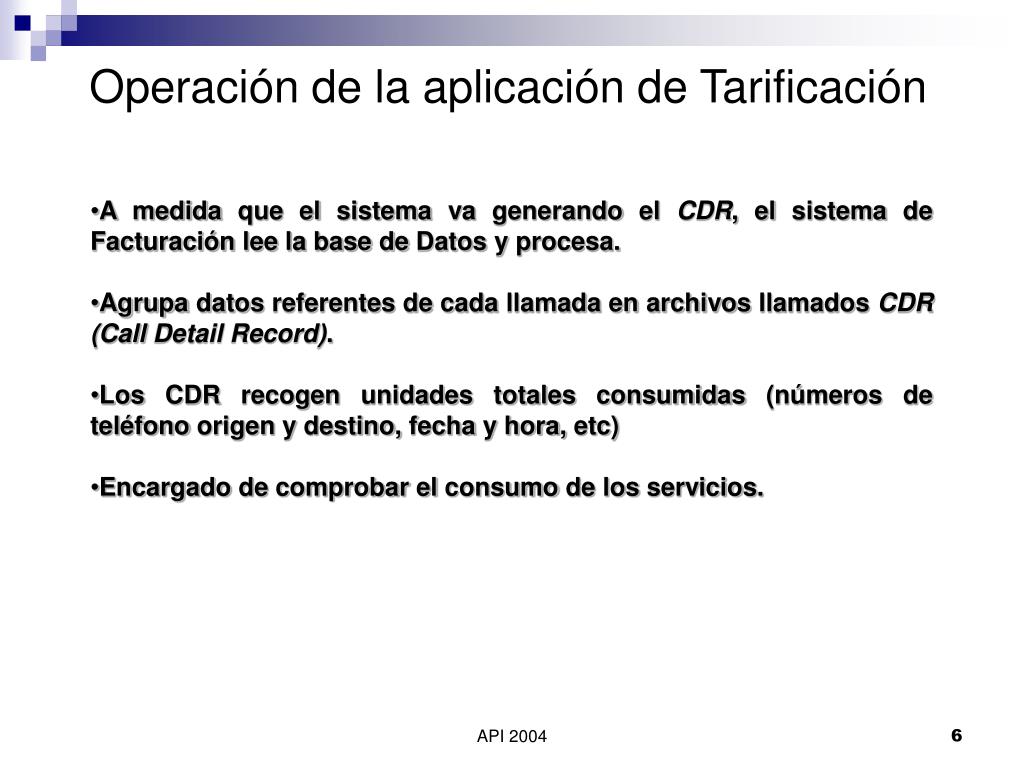

  6. Operación de la aplicación de Tarificación • A medida que el sistema va generando el CDR, el sistema de Facturación lee la base de Datos y procesa. • Agrupa datos referentes de cada llamada en archivos llamados CDR (Call Detail Record). • Los CDR recogen unidades totales consumidas (números de teléfono origen y destino, fecha y hora, etc) • Encargado de comprobar el consumo de los servicios. API 2004

  7. Repaso • Tarificación • Gateways API 2004

  8. PSTN Conexión a la red pública en central TDM BRI E1 CO API 2004

  9. Capa Acceso & Terminales Capa de Gateway Capa Control • Switches PoE & QoS • Switching capa 2 & 3 • Teléfonos IP • 7906 • 7911 • 7921 (Wireless) • 7931 • 7937 (Conferencia) • 7940 • 7941 (G – GE) • 7942 (SIP) • 7945 (Giga Color) • 7960 • 7961 (G – GE) • 7962(SIP) • 7965 (Color) • 7970 • 7971(G – GE) • 7975(Giga Color) • 7985 • Conversores análogos • Routers Cisco • 1861 • 2800 • 3800 • Routers ISR • Módulos X PSTN • E1 • FXO • ISDN • E&M • Conexión H.323 • Interfaz PSTN • Cisco Communication Manager • IPCC Express • IPCC Entreprise • Mensajería Unificada • Meeting Place • IP IVR • Meeting Place • Video Conferencia • Tarificación • Gateway SIP • Redundancia • Servidor XML Interacción entre los Diferentes Dispositivos API 2004

  10. Familias de Routers Cisco API 2004

  11. Cisco 1861 Cisco 2811 Cisco 2801 Cisco 2821 Cisco 2851 Cisco 3825 Cisco 3845 Routers Cisco con Soporte de Telefonía API 2004

  12. Routers Cisco con Soporte de Telefonía Configuraciones de un Router Cisco 1861 C1861-UC-4FXO-K91861, 8-user CME, CUE, Ph. Lic, 4FXS, 4FXO, 8xPOE, HWIC slot C1861-UC-2BRI-K91861, 8-user CME,CUE,Ph. Lic,4FXS,2BRI,8xPOE,HWIC slot C1861-SRST-B/K91861,8-user SRST or CME,4FXS, 2BRI, 8xPOE,SP Svcs, HWIC slot C1861-SRST-F/K91861,8-user SRST or CME,4FXS,4FXO, 8xPOE, SP Svcs, HWIC slot C1861-SRST-C-B/K91861,8-user SRST or CME,CUE,4FXS,2BRI,8POE,SP Svcs,HWIC slot C1861-SRST-C-F/K91861,8-user SRST or CME,CUE,4FXS,4FXO,8POE,SP Svcs,HWIC slot C1861-UC-2BRI-K91861, 8-user CME,CUE,Ph. Lic,4FXS,2BRI,8xPOE,HWIC slot C1861-UC-4FXO-K91861, 8-user CME, CUE, Ph. Lic, 4FXS, 4FXO, 8xPOE, HWIC slot API 2004

  13. Codecs & DSPs Codecs API 2004

  14. Telephones (Circuitos) Ethernet (Internet) Micro DSP DSP DSP DSP Codecs & DSPs DSP (Digital Signal Processor) • Basado en un procesador o Microprocesador, optimizados para aplicaciones que requieran operaciones numéricas a alta velocidad. • DSP Digital Signal Processor(s) • Voice Compression • Tone Detection/Generation • Echo Cancellation • Silence Suppression • Micro Processor(s) • Telephony Protocols • Network Protocols • Management • Routing • Billing API 2004

  15. Anchos de banda más utilizados API 2004

  16. Conferencia & Transcoding • Conferencia • Servicios provistos por routers. • Transcoding • Ahorra utilización de enlaces WAN, por medio de la compresión del tráfico de voz • Permite comunicar dos dispositivos diferentes que poseen codecs diferentes. • Los siguientes algoritmos de transcoding son soportados por los gateways Cisco: API 2004

  17. Firewall INTERNET Unity(voice mailopcional) CallManager cluster RED IP MPLS PSTN SRST G.711 G.729 SitioCentral Sitio Remoto Cómo funciona el Transcoding API 2004

  18. API 2004
