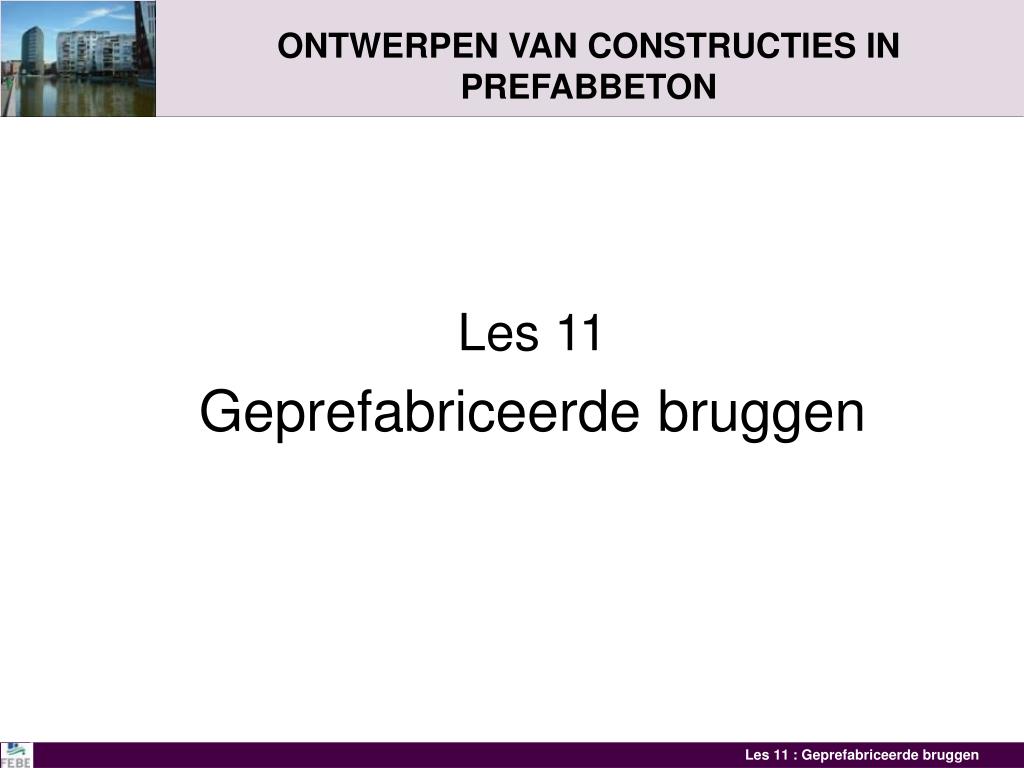

  1. ONTWERPEN VAN CONSTRUCTIES IN PREFABBETON Les 11 Geprefabriceerde bruggen

  2. Inhoud • 1. Geschiedenis en ontwikkelingen • 2. Soorten geprefabriceerde bruggen • 3. Speciale toepassingen • 4. Ontwerp • 5. Verbindingen • 6. Detaillering • 7. Pijlers en bruggenhoofden • 8. Esthetisch uitzicht

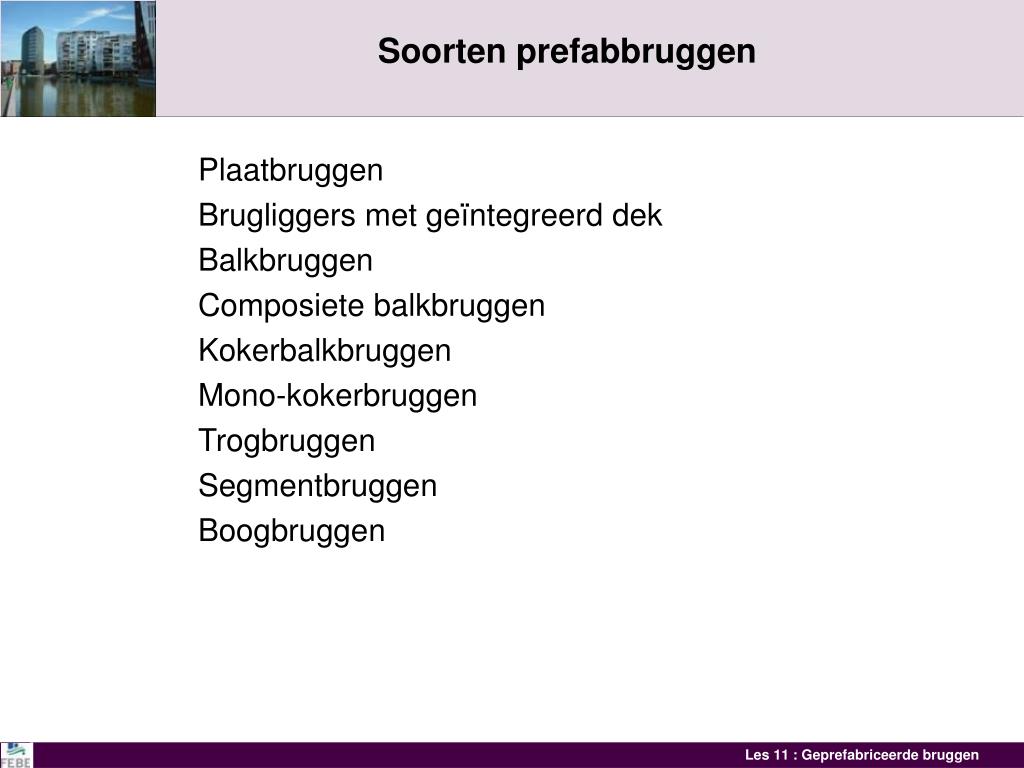

  3. Soortenprefabbruggen • Plaatbruggen • Brugliggers met geïntegreerd dek • Balkbruggen • Composiete balkbruggen • Kokerbalkbruggen • Mono-kokerbruggen • Trogbruggen • Segmentbruggen • Boogbruggen

  4. Plaatbruggen • Massieve geprefabriceerde elementen • Plaatelementen op stock • Overpanning 6 - 20 m, hoogte 0,35 m tot 0,70 m

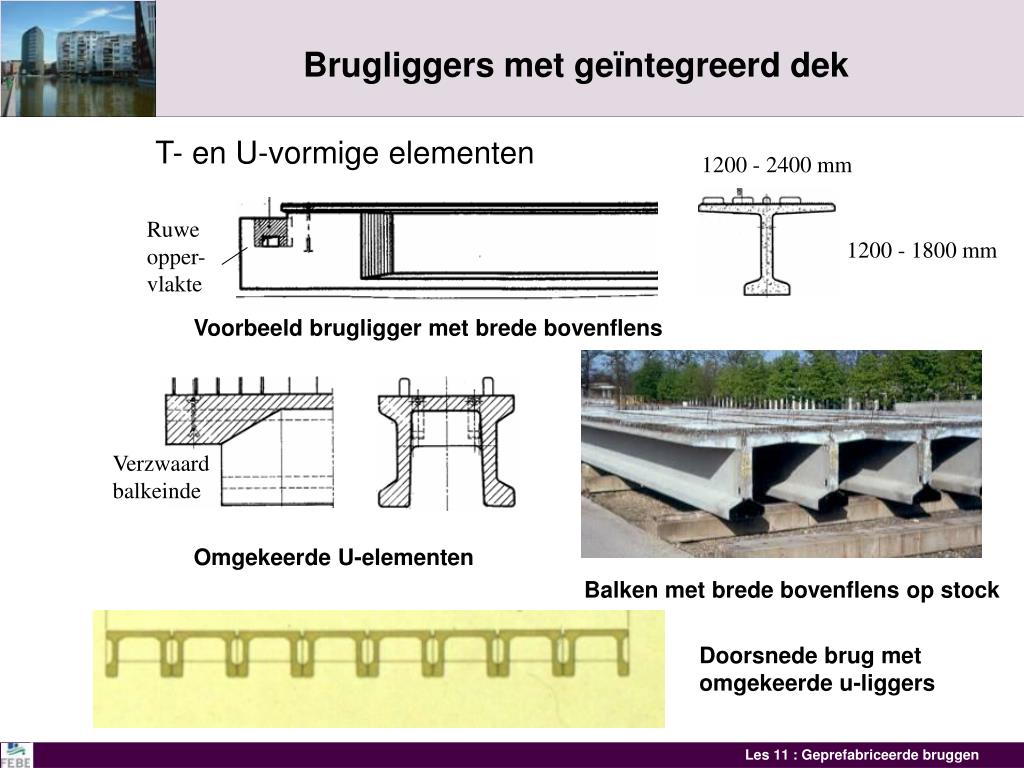

  5. Brugliggers met geïntegreerd dek • T- en U-vormige elementen • Voorbeeld brugligger met brede bovenflens • Omgekeerde U-elementen • Balken met brede bovenflens op stock • Doorsnede brug met omgekeerde u-liggers 1200 - 2400 mm Ruwe opper-vlakte 1200 - 1800 mm Verzwaard balkeinde

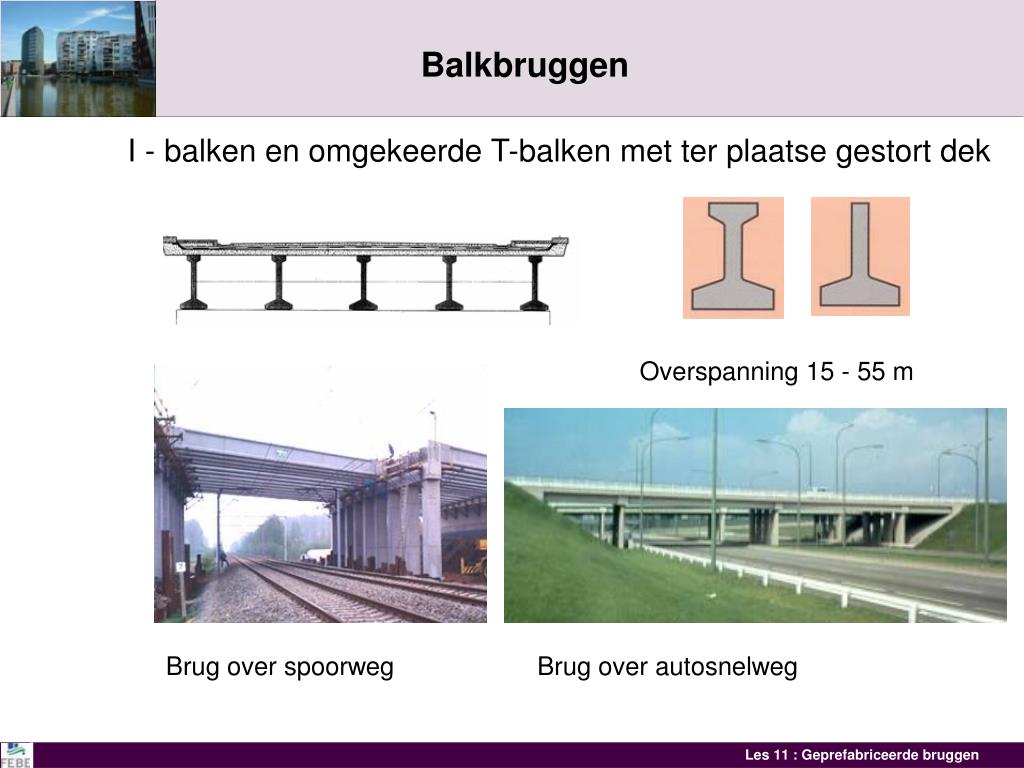

  6. Balkbruggen • I - balken en omgekeerde T-balken met ter plaatse gestort dek • Overspanning 15 - 55 m • Brug over spoorweg Brug over autosnelweg

  7. Beton Omhulde balk Staal Voorgebogen Gewapend beton Voorgespan-nen staal Voorgespannen beton Préflechi-précontraint Staal-betonliggers • Principe composiete preflexbalk Voorgespannen voorgebogen ligger

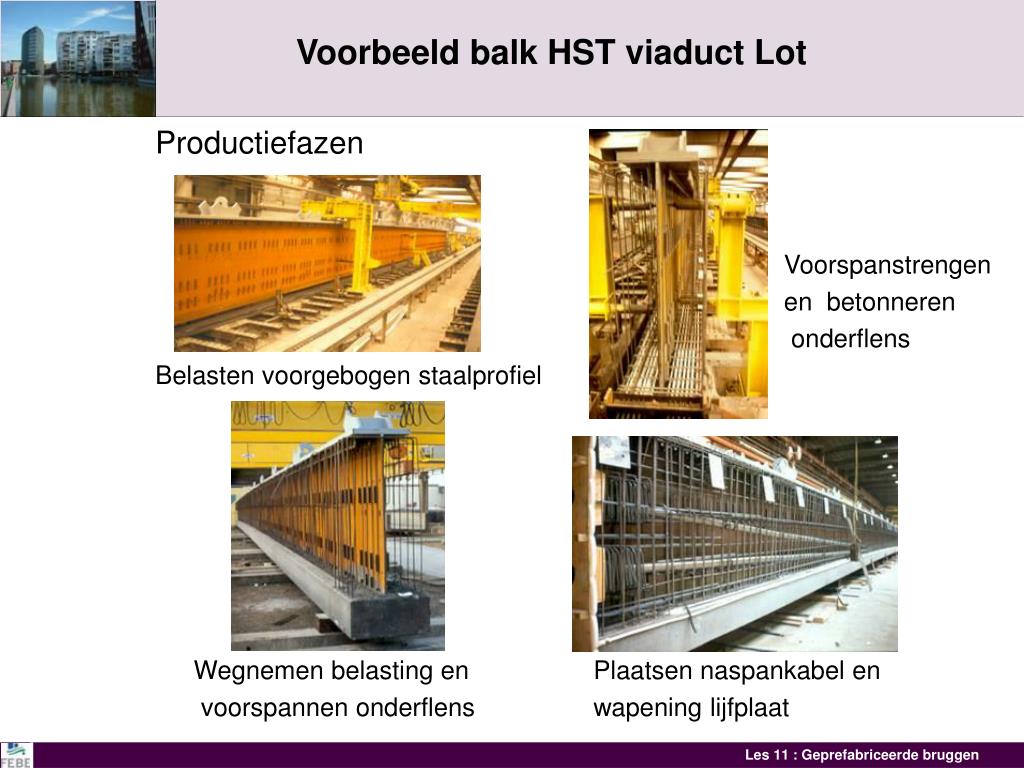

  8. Voorbeeld balk HST viaduct Lot • Productiefazen • Voorspanstrengen • en betonneren • onderflens • Belasten voorgebogen staalprofiel • Wegnemen belasting en Plaatsen naspankabel en • voorspannen onderflens wapening lijfplaat

  9. HST viaduct Lot • Productie- en montagefazen • Naspannen prefabligger Transport ligger 213 ton • Montage liggers Afgewerkte brug

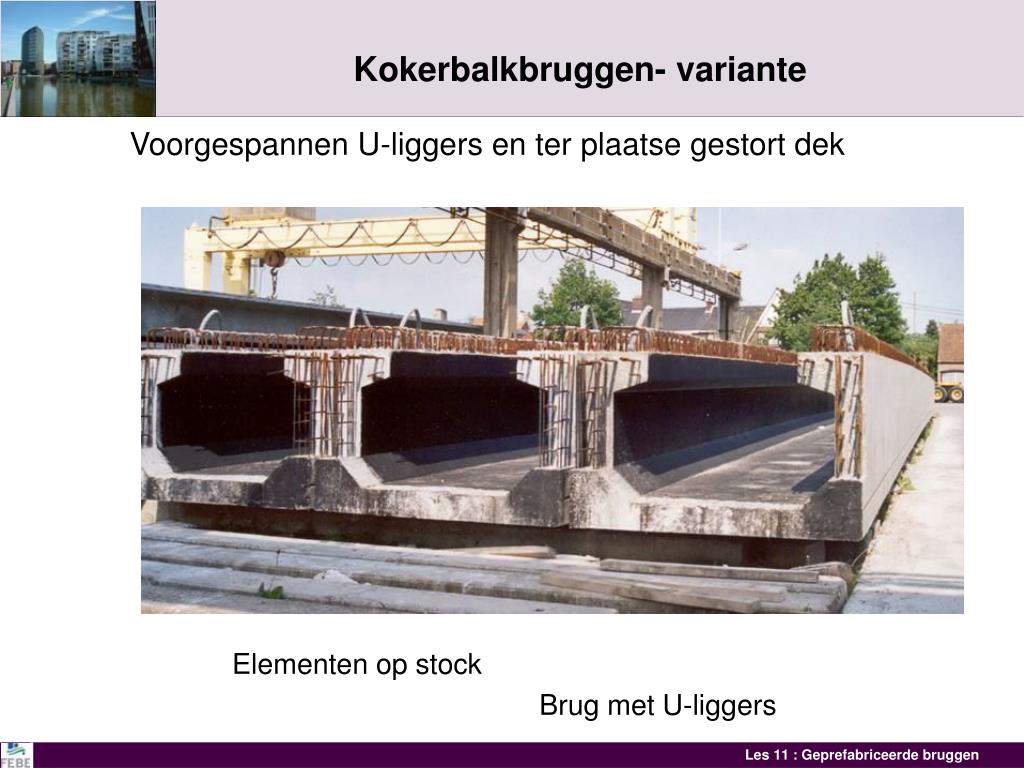

  10. Kokerbalkbruggen- variante • Voorgespannen U-liggers en ter plaatse gestort dek • Elementen op stock • Brug met U-liggers

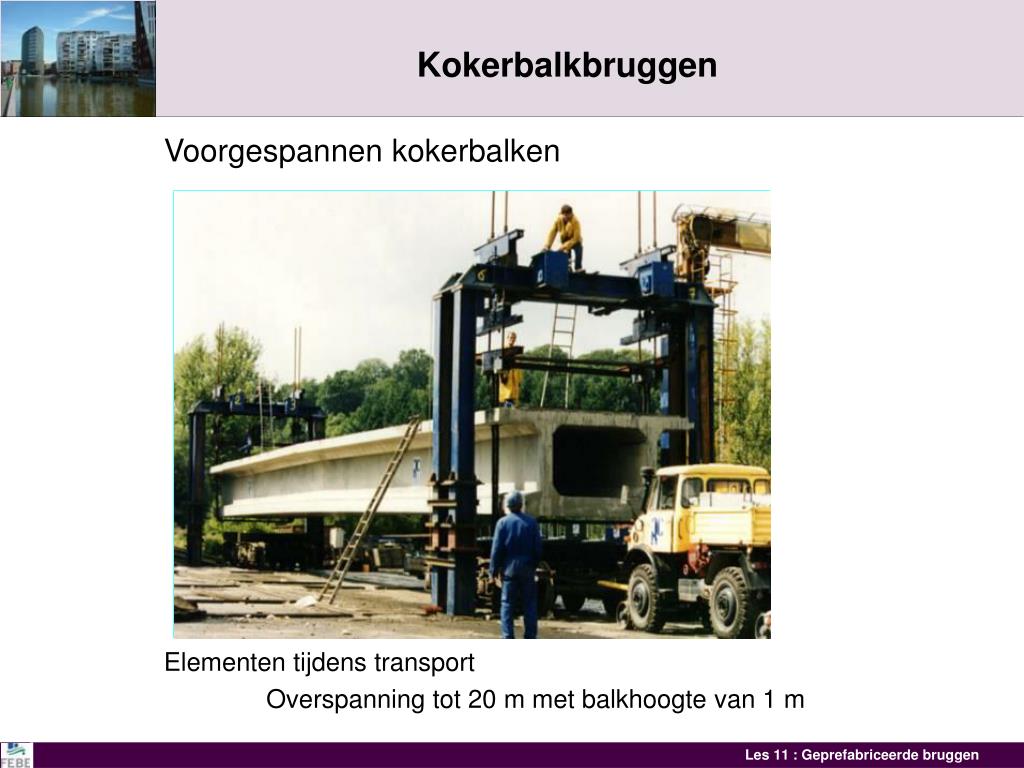

  11. Kokerbalkbruggen • Voorgespannen kokerbalken • Elementen tijdens transport • Overspanning tot 20 m met balkhoogte van 1 m

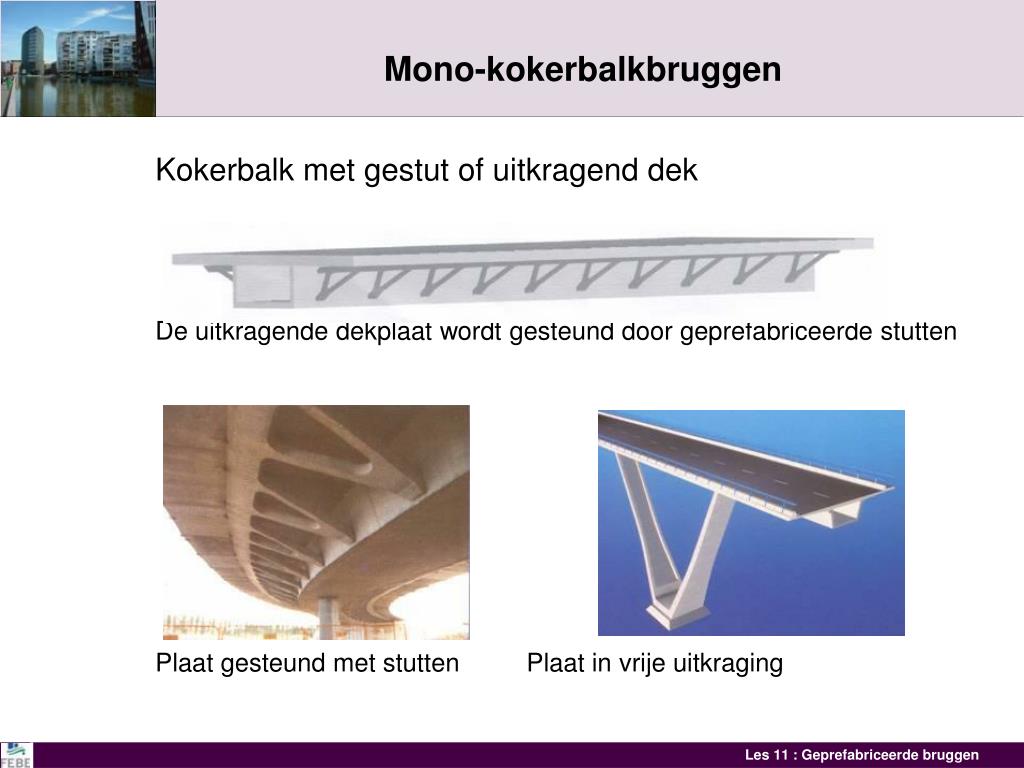

  12. Mono-kokerbalkbruggen • Kokerbalk met gestut of uitkragend dek • De uitkragende dekplaat wordt gesteund door geprefabriceerde stutten • Plaat gesteund met stutten Plaat in vrije uitkraging

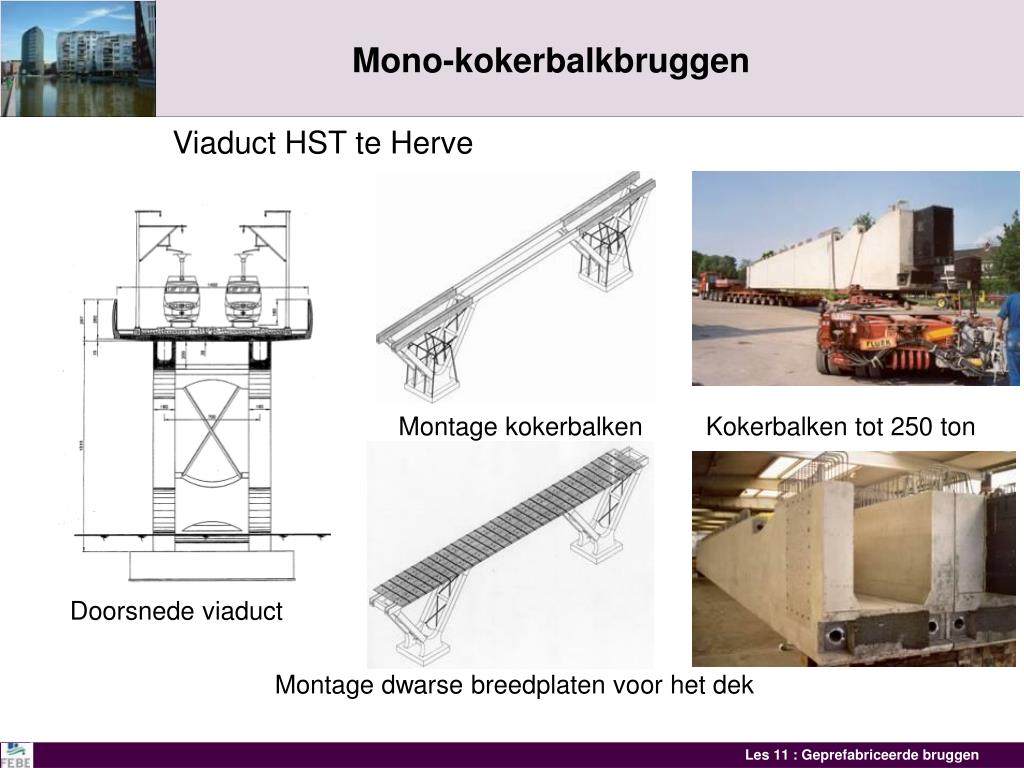

  13. Mono-kokerbalkbruggen • Viaduct HST te Herve • Montage kokerbalken Kokerbalken tot 250 ton • Doorsnede viaduct • Montage dwarse breedplaten voor het dek

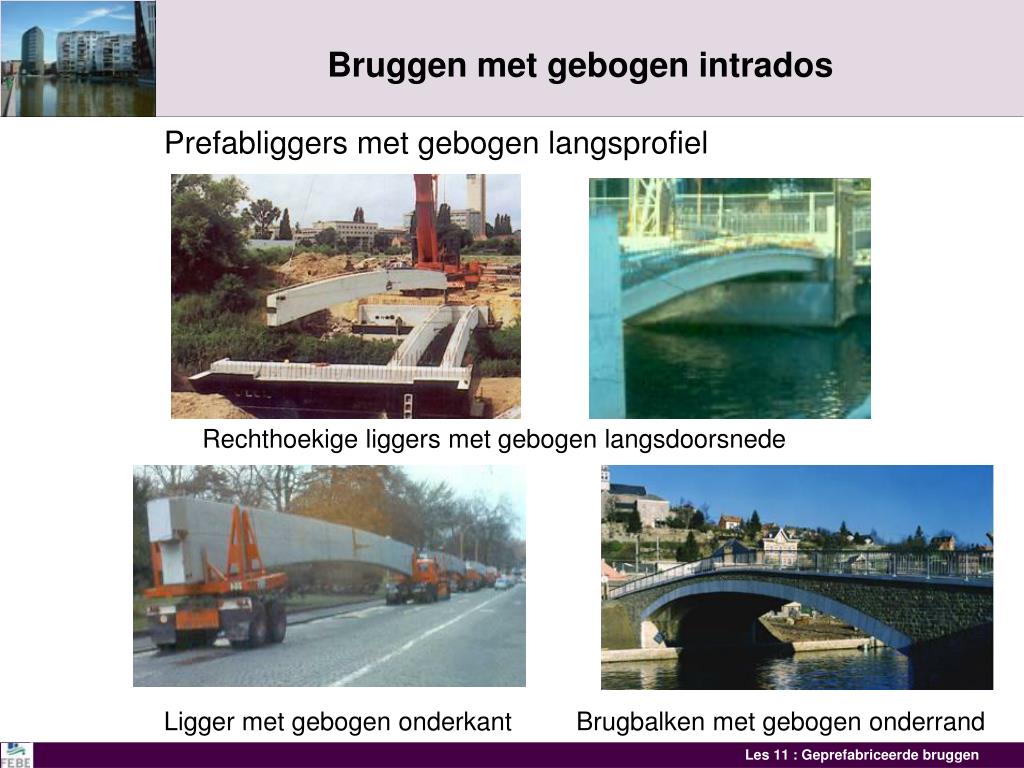

  14. Bruggen met gebogen intrados • Prefabliggers met gebogen langsprofiel • Rechthoekige liggers met gebogen langsdoorsnede • Ligger met gebogen onderkant Brugbalken met gebogen onderrand

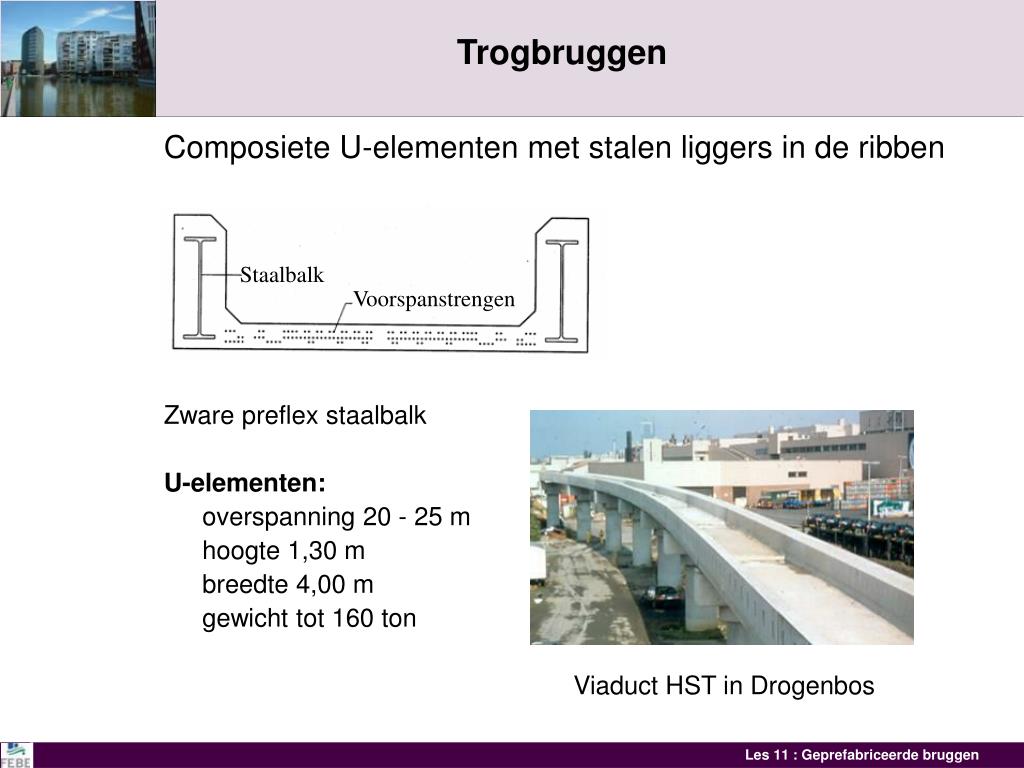

  15. Trogbruggen • Composiete U-elementen met stalen liggers in de ribben • Zware preflex staalbalk • U-elementen: • overspanning 20 - 25 m • hoogte 1,30 m • breedte 4,00 m • gewicht tot 160 ton • Viaduct HST in Drogenbos Staalbalk Voorspanstrengen

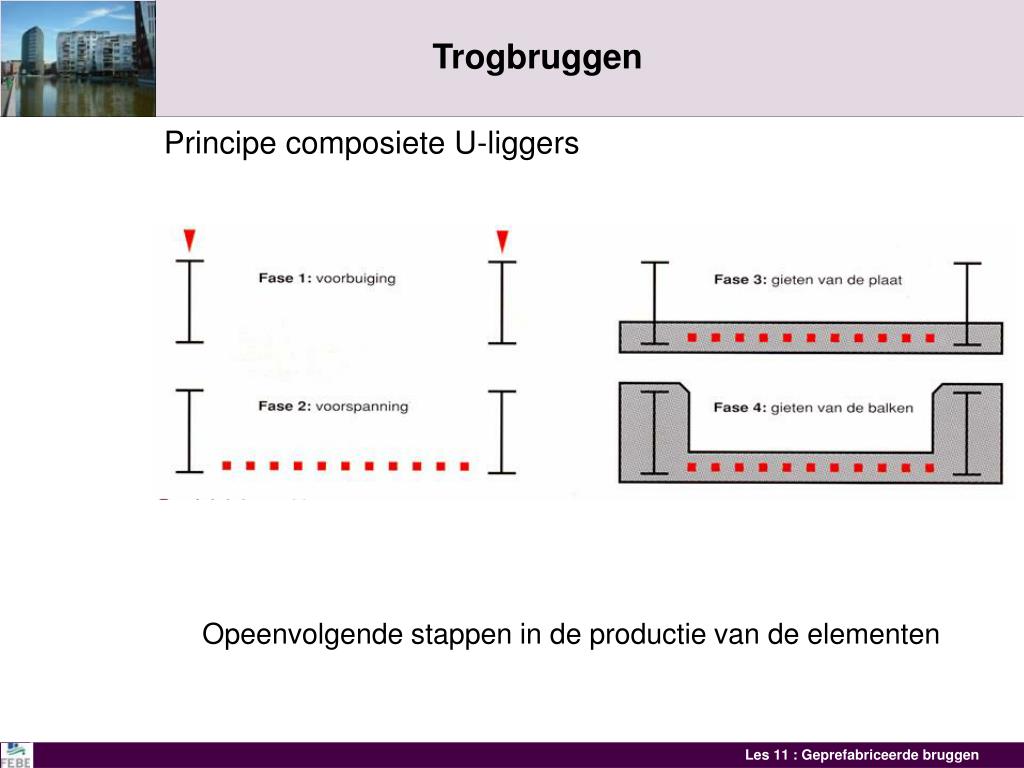

  16. Trogbruggen • Principe composiete U-liggers • Opeenvolgende stappen in de productie van de elementen

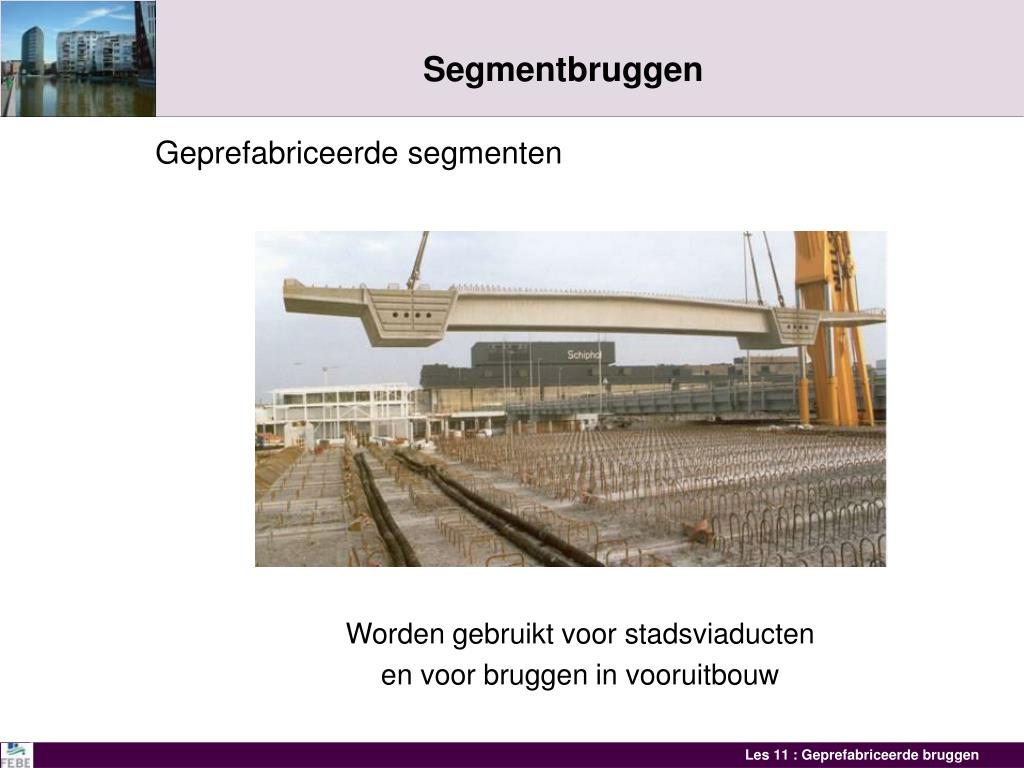

  17. Segmentbruggen • Geprefabriceerde segmenten • Worden gebruikt voor stadsviaducten • en voor bruggen in vooruitbouw

  18. Speciale toepassingen • Voetgangersbruggen • Detail oplegging • Voorbeeld van een geprefabriceerde passerelle, met twee T-platen over een tussenafstand van 18 m. De pijlers werden gestort in prefabsegmenten in architectonisch beton.

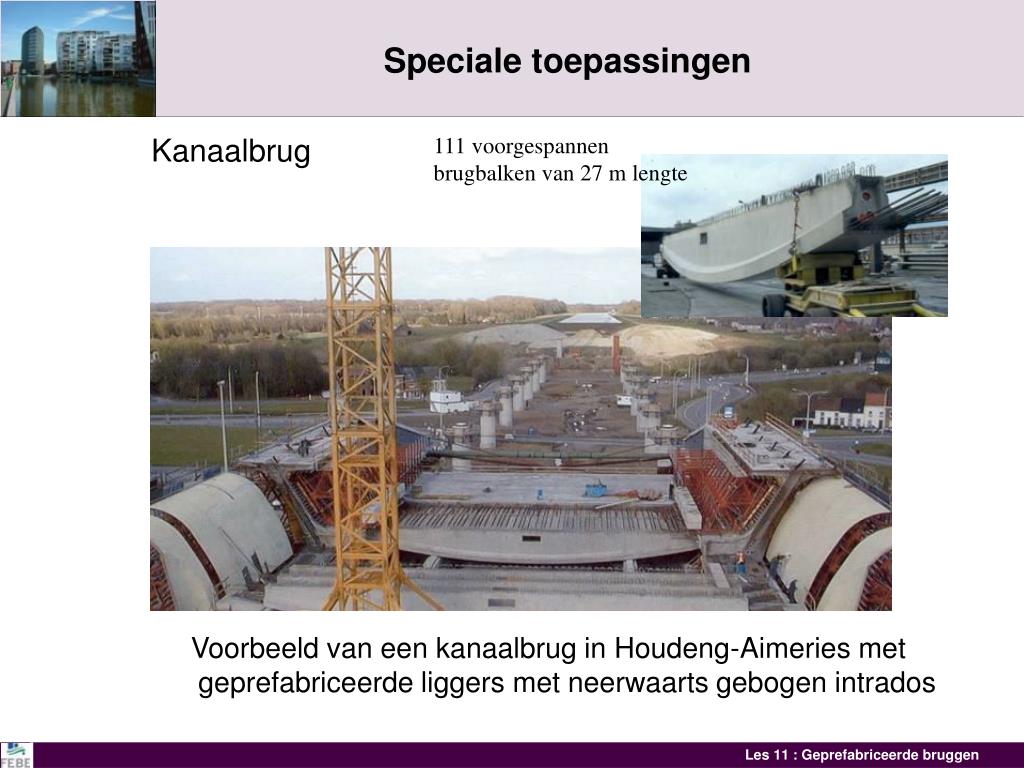

  19. Speciale toepassingen 111 voorgespannen brugbalken van 27 m lengte • Kanaalbrug • Voorbeeld van een kanaalbrug in Houdeng-Aimeries met geprefabriceerde liggers met neerwaarts gebogen intrados

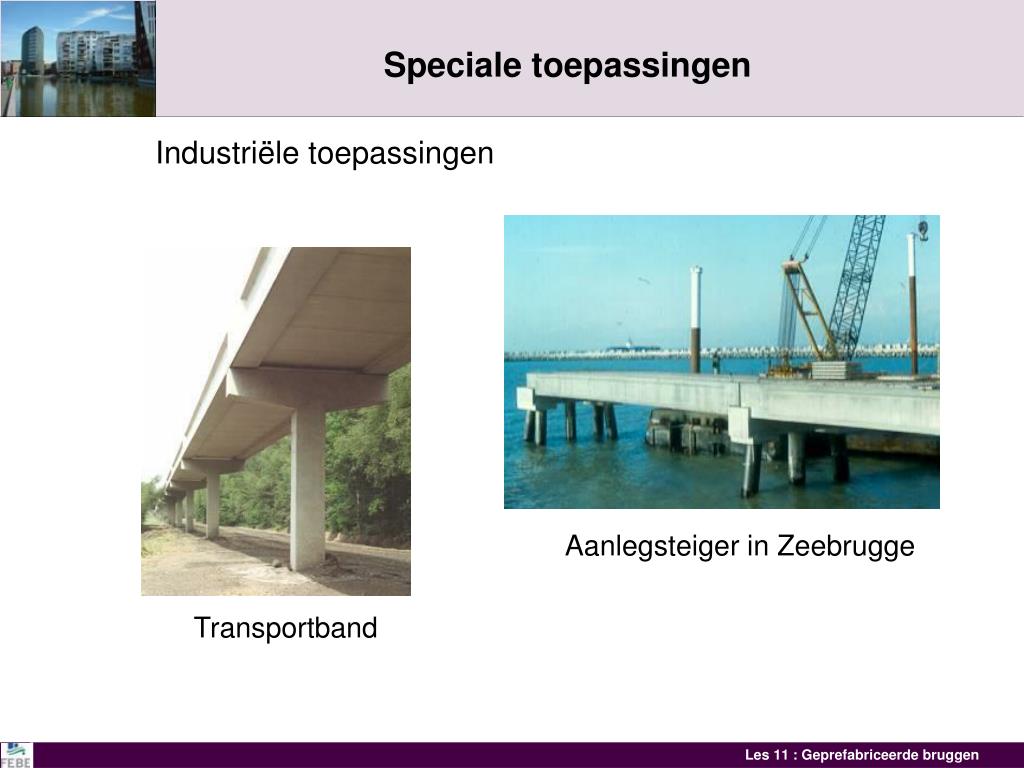

  20. Speciale toepassingen • Industriële toepassingen • Aanlegsteiger in Zeebrugge • Transportband

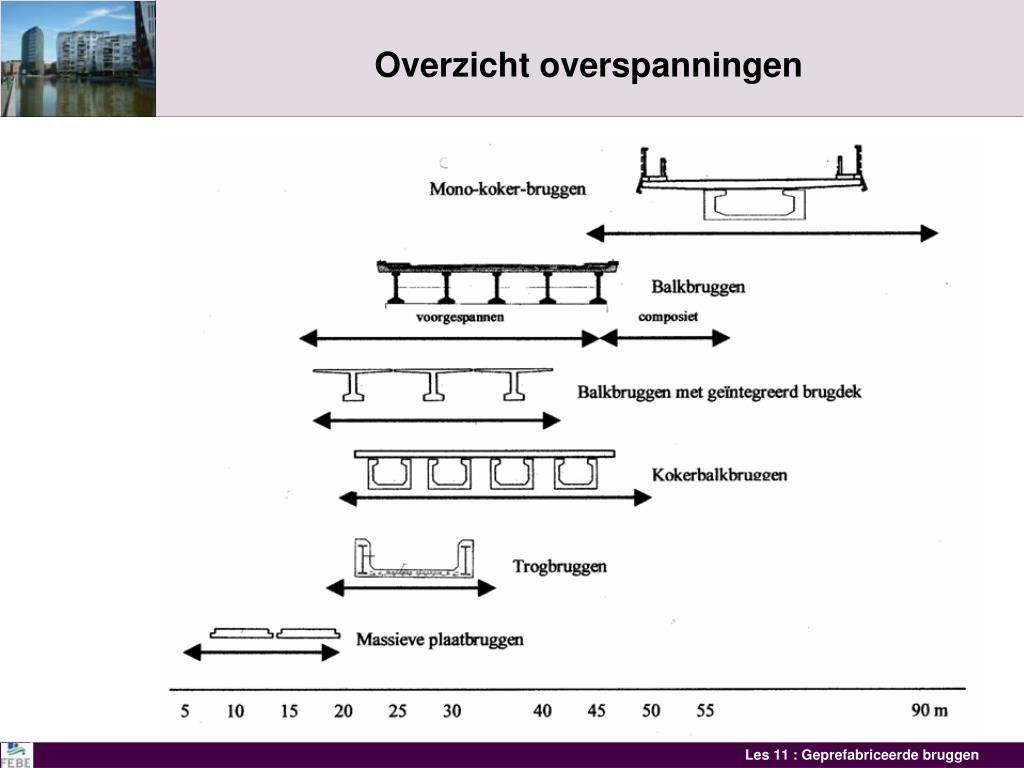

  21. Overzicht overspanningen

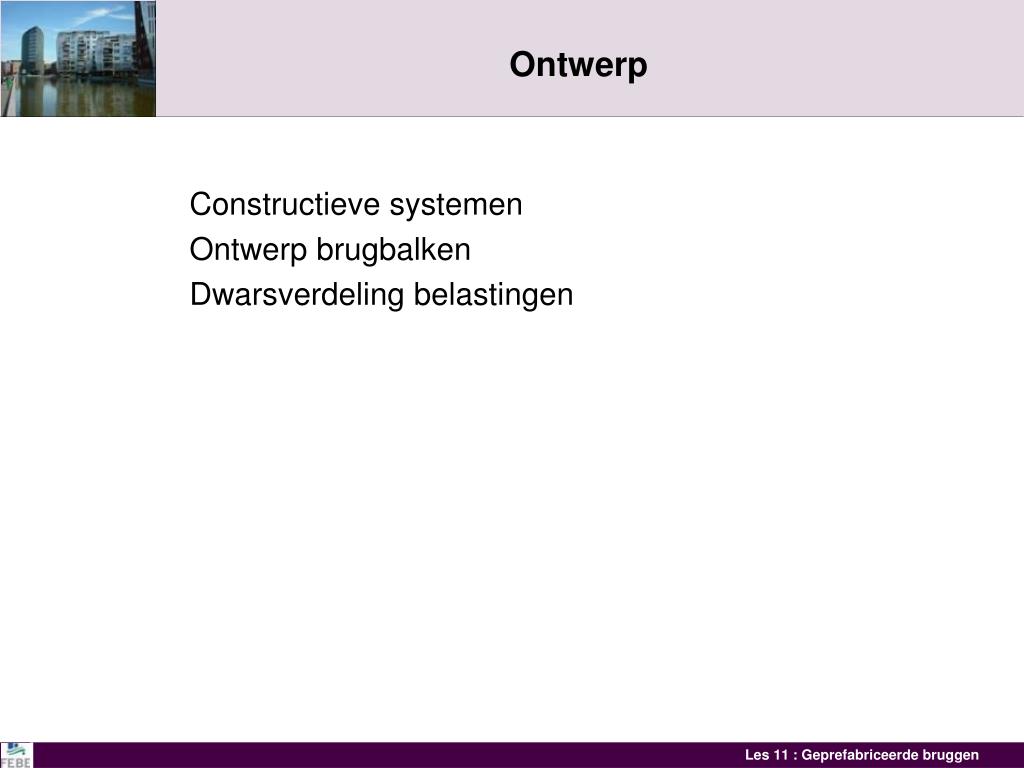

  22. Ontwerp • Constructieve systemen • Ontwerp brugbalken • Dwarsverdeling belastingen

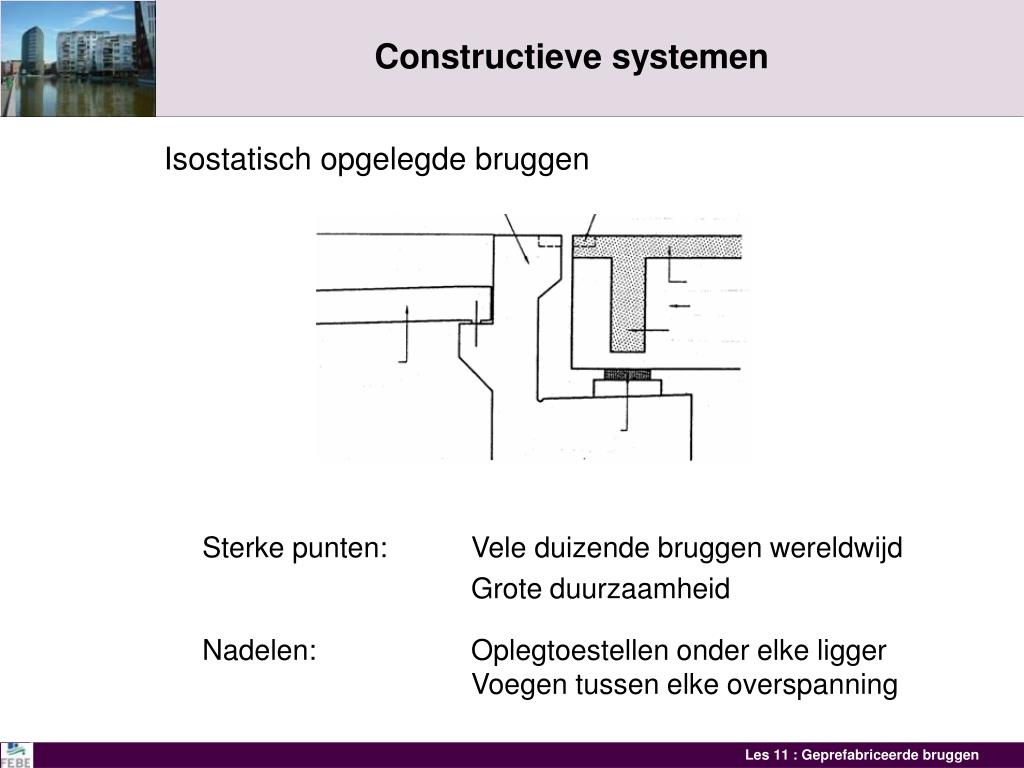

  23. Constructieve systemen • Isostatisch opgelegde bruggen • Sterke punten: Vele duizende bruggen wereldwijd • Grote duurzaamheid • Nadelen: Oplegtoestellen onder elke ligger Voegen tussen elke overspanning

  24. Isostatisch opgelegde bruggen met doorlopend brugdek • Oplossing 1: continuïteit enkel in de dekplaat • Oplossing 2: continuïteit in de balken Rotatievoeg Dwarsbalk Verbreken kleef wapening Diaphragm beams Polystyrene Plaatwapening Dwarsbalken Wapening dwarsbalk doorheen openingen Mogelijkheid om de brug op te vijzelen onder de dwarsligger Gefretteerde oplegtoestellen Oplossing 1: brugplaat boven steunpunt gescheiden van balken om rotatie toe te laten Oplossing 2: Continue plaat met ingebouwde rotatievoeg. Alleen de waterafdichting en de dekbekleding zijn continu

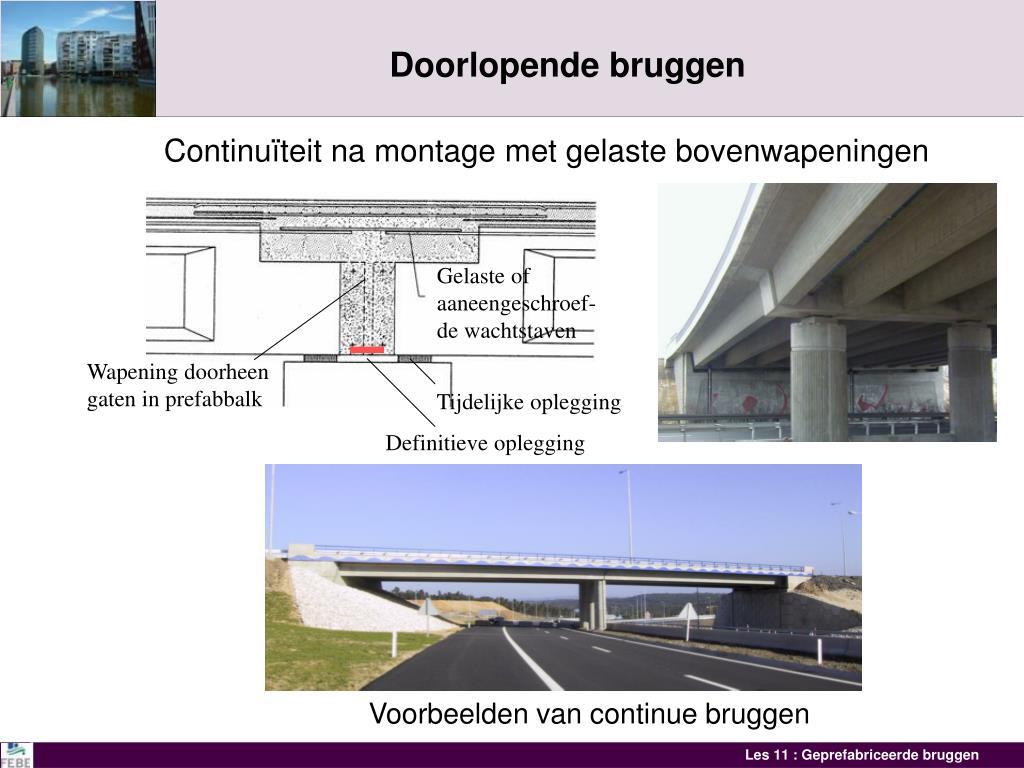

  25. Doorlopende bruggen • Continuïteit na montage met gelaste bovenwapeningen • Voorbeelden van continue bruggen Gelaste of aaneengeschroef-de wachtstaven Wapening doorheen gaten in prefabbalk Tijdelijke oplegging Definitieve oplegging

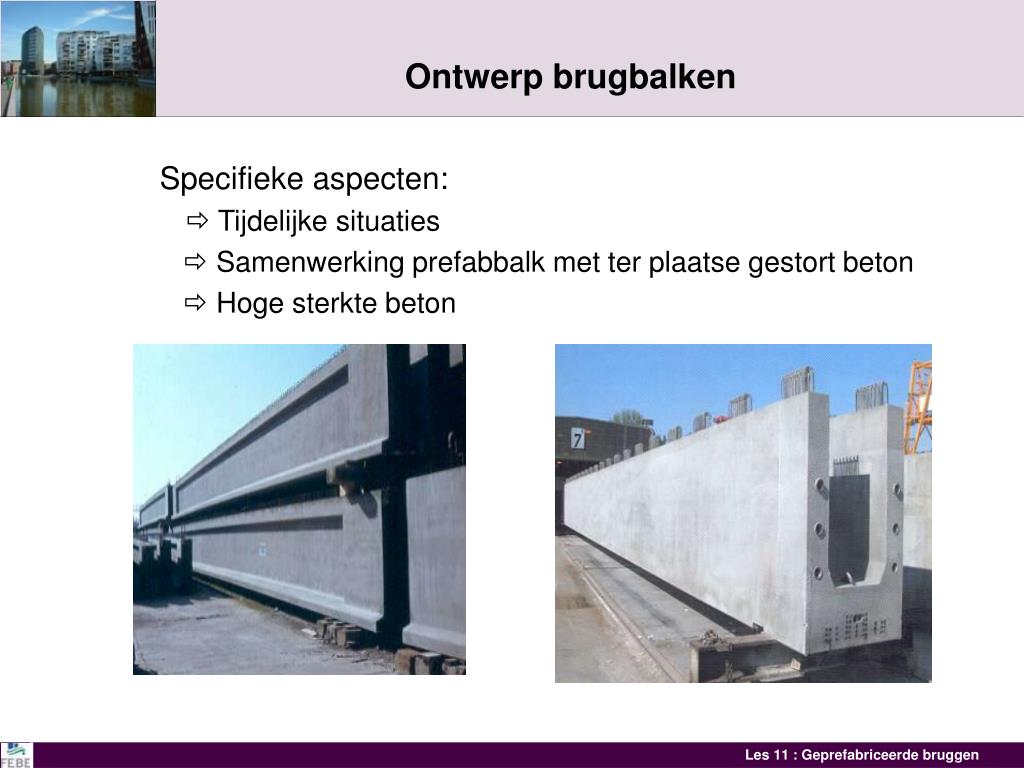

  26. Ontwerp brugbalken • Specifieke aspecten: •  Tijdelijke situaties •  Samenwerking prefabbalk met ter plaatse gestort beton • Hoge sterkte beton

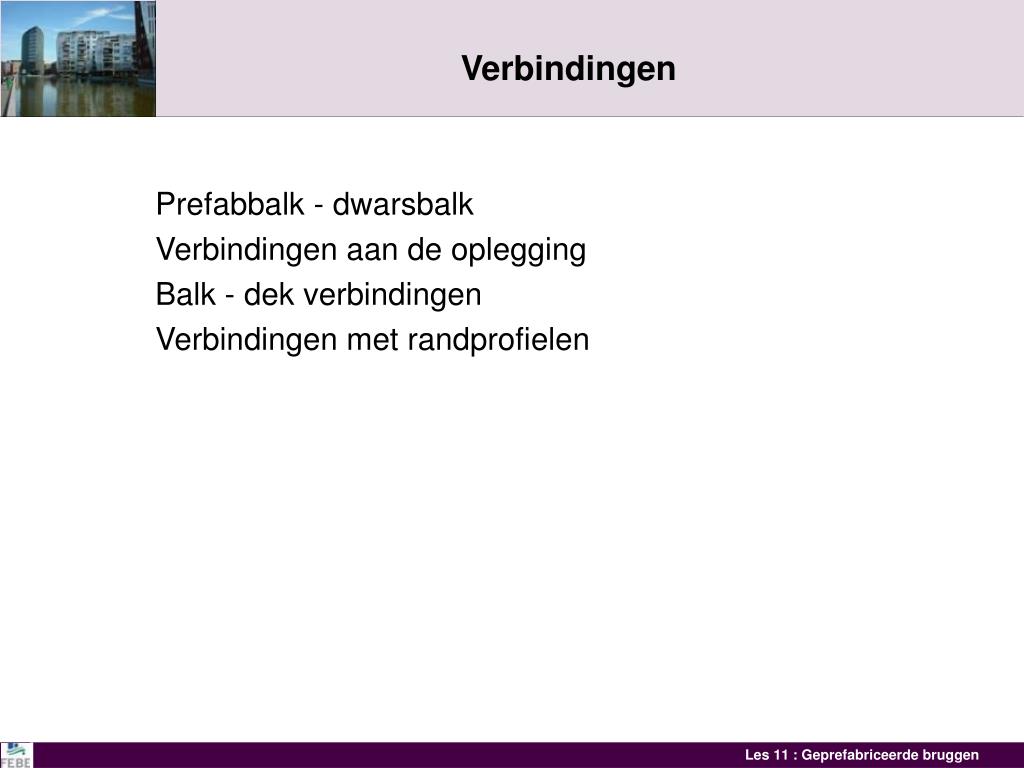

  27. Verbindingen • Prefabbalk - dwarsbalk • Verbindingen aan de oplegging • Balk - dek verbindingen • Verbindingen met randprofielen

  28. Verbindingen met dwarsbalken •  Wachtstaven, verankerde bouthouders of openingen doorheen de balken • Bekisting dwarsdrager en • dekplaat, met uitstekende • wapeningen uit de prefabbalk Dwarsbalk Verankerde bouthouders

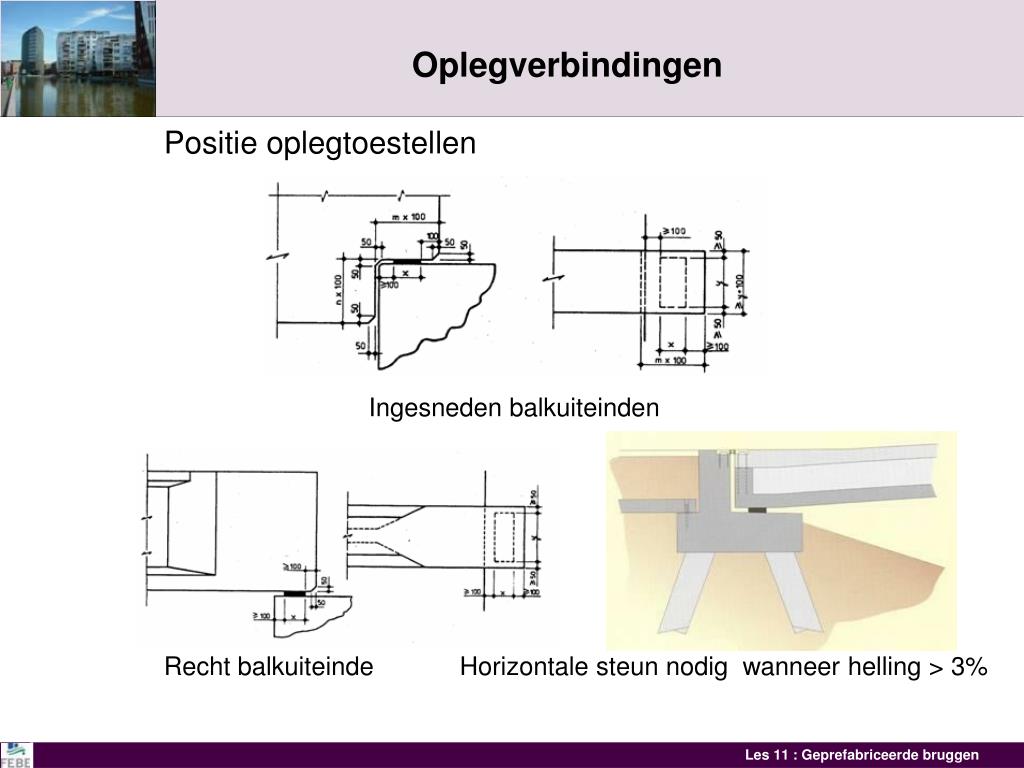

  29. Oplegverbindingen • Positie oplegtoestellen • Ingesneden balkuiteinden • Recht balkuiteindeHorizontale steun nodig wanneer helling > 3%

  30. Oplegtoestellen • Oplegtoestellen voor prefabbrugliggers zijn in polychloropreen of polytetrafluorethyleen, gefretteerd met dunne platen in roestvrij staal. Het is aangeraden om de oplegtoestellen zodanig uit te voeren dat ze kunnen vervangen worden. Mortellaag Vervormbare strip Staalplaat Mortellaag

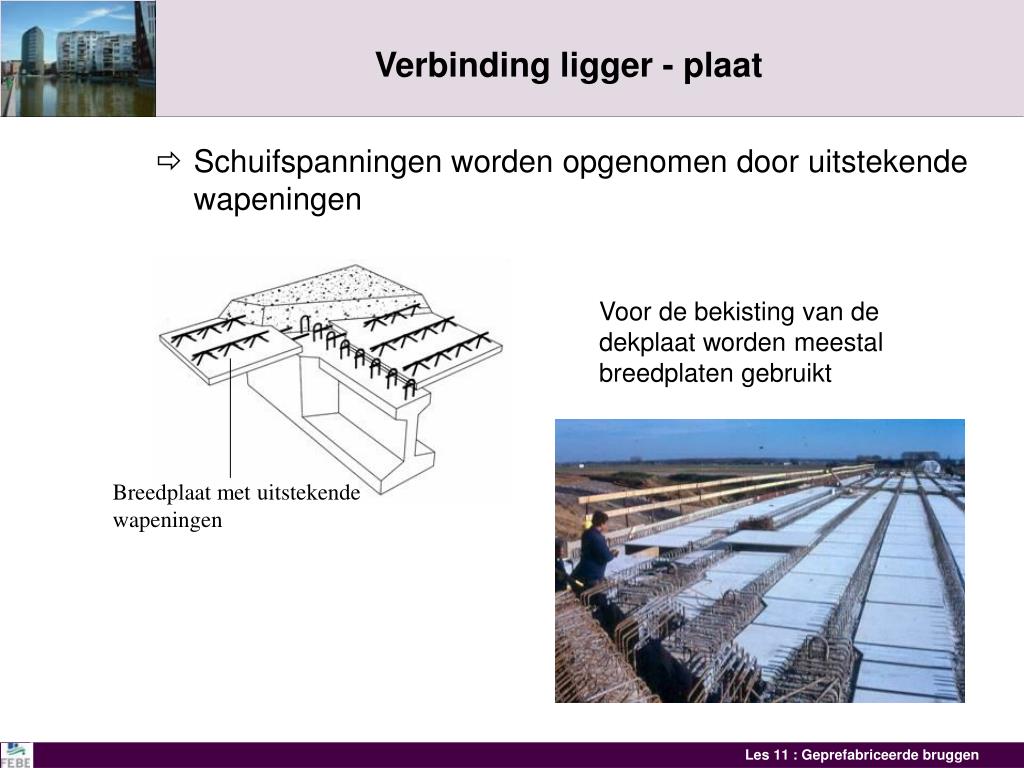

  31. Verbinding ligger - plaat •  Schuifspanningen worden opgenomen door uitstekende wapeningen Voor de bekisting van de dekplaat worden meestal breedplaten gebruikt Breedplaat met uitstekende wapeningen

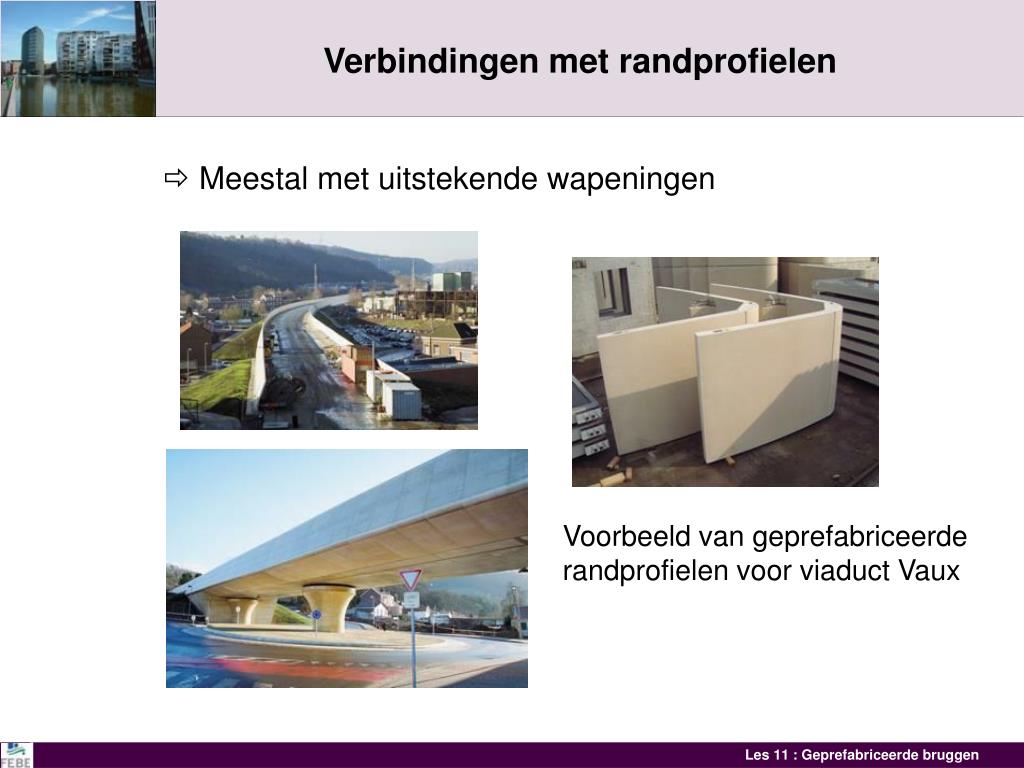

  32. Verbindingen met randprofielen •  Meestal met uitstekende wapeningen Voorbeeld van geprefabriceerde randprofielen voor viaduct Vaux

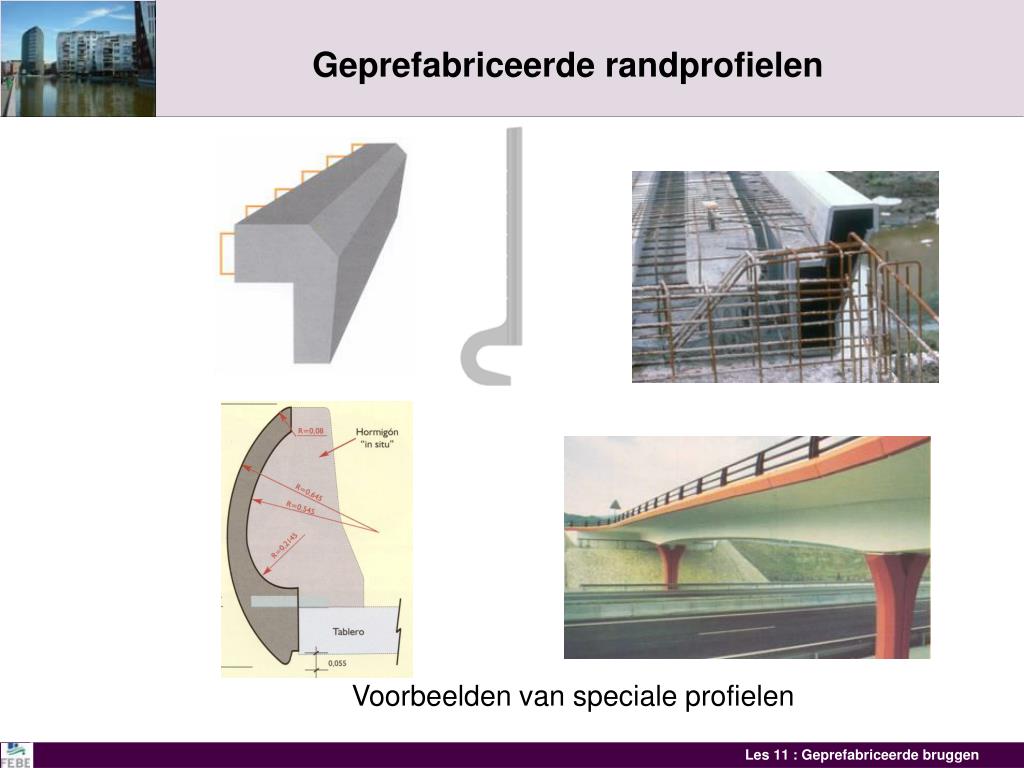

  33. Geprefabriceerde randprofielen • Voorbeelden van speciale profielen

  34. Detaillering • Schuine bruggen • Oplossingen voor de oplegging van de balken Bouthouders voor wachtstaven Dwarsbalk Landhoofd Oplegtoestel Oplegtoestel Brugbalk Bekisting Open ruimte

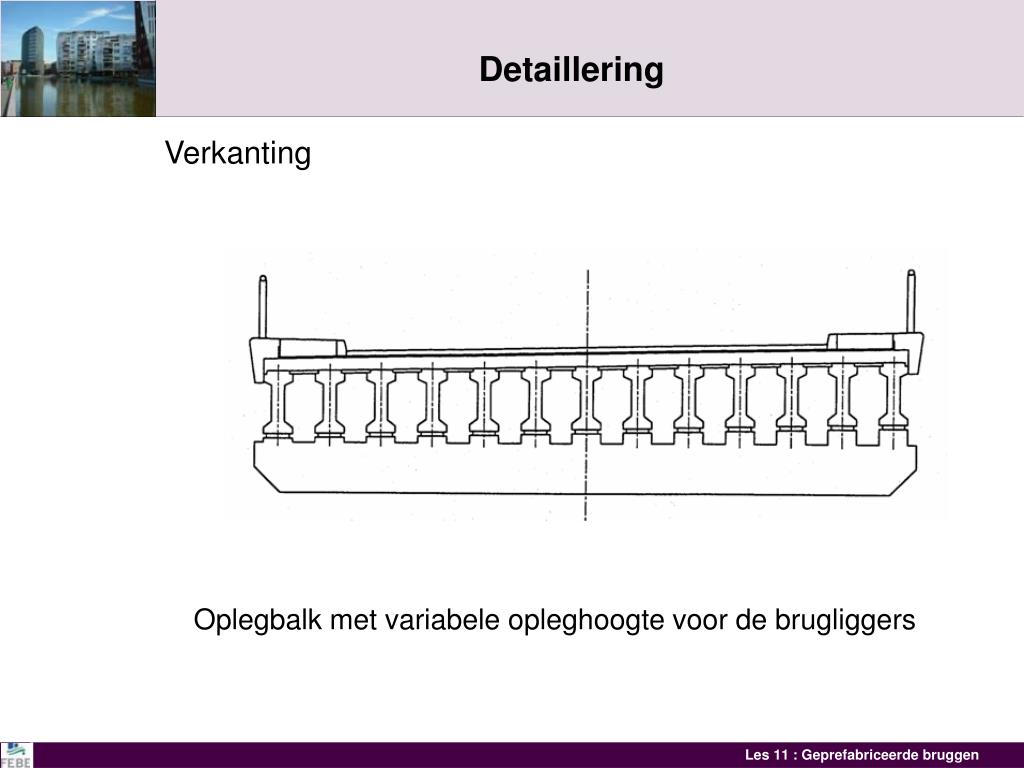

  35. Detaillering • Verkanting • Oplegbalk met variabele opleghoogte voor de brugliggers

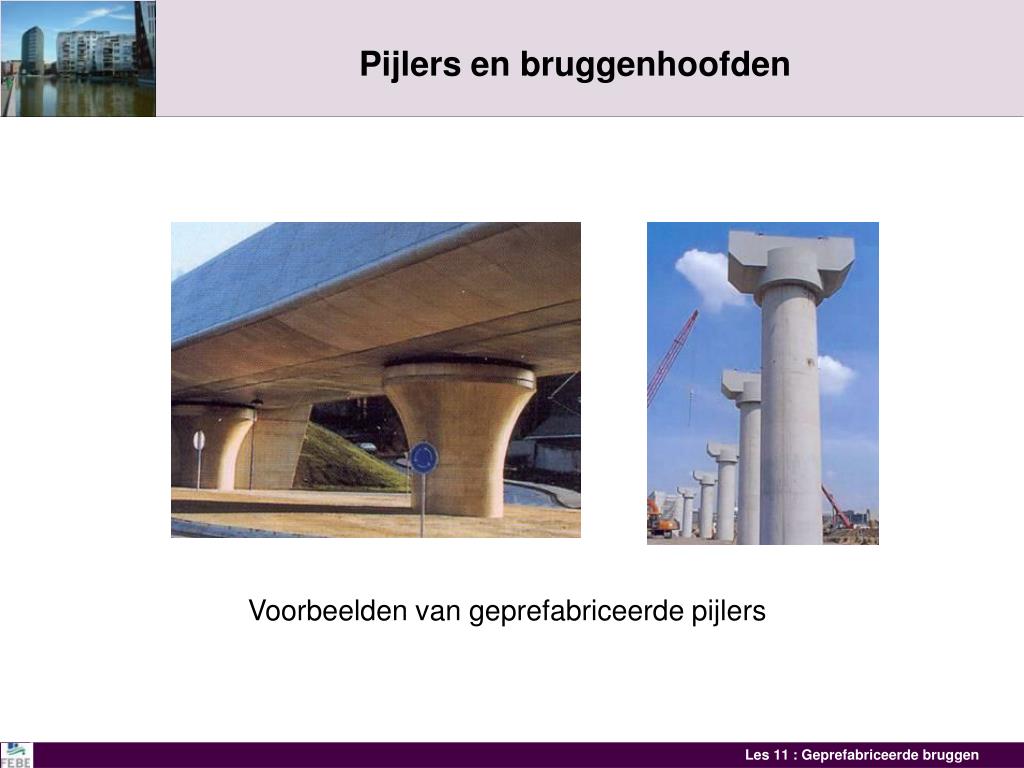

  36. Pijlers en bruggenhoofden • Voorbeelden van geprefabriceerde pijlers

  37. Esthetisch uitzicht • Het uitzicht van een brug wordt bepaald door: • Slankheid van het silhouet • Continu randprofiel • Vloeiende curven • Ranke pijlers • Voorbeelden van prefabbruggen
