Cơ sở hạ tầng IBM cho hệ thống SAP ERP

1. CHỦ ĐỀ: GIẢI PHÁP HẠ TÀNG CNTT GIÚP TỐI ƯU HÓA GIẢI PHÁP QUẢN TRỊ NGUỒN LỰC DOANH NGHIỆP Cơ sở hạ tầng IBM cho hệ thống SAP ERP Latest update: 2009-07-09 by HD

2. Nội dung Cấu hình linh hoạt Hạ tầng CNTT với chi phí hiệu quả Đảm bảo hoạt động kinh doanh liên tục IBM Infrastructure for SAP - IBM Systems

3. Nội dung Cấu hình linh hoạt Hạ tầng CNTT với chi phí hiệu quả Đảm bảo hoạt động kinh doanh liên tục 3 IBM Infrastructure for SAP - IBM Systems

4. Môi trường SAP đang tăng trưởng cả về quy mô và độ phức tạp Mỗi hệ thống SAP đòi hỏi nhiều máy chủ Nhiều môi trường trong một hệ thống Nhiều hệ thống cho một giải pháp SAP DEVELOPMENT CRM SCM ERP PLM TEST/QA SRM ERP PRODUCTION R/3 PRODUCTION TRAINING 2001 2003 2005 2008 2011 2 landscapes • batch jobs 850 users 5 landscapes 198 batch jobs 1400 users 1 landscape 5 batch jobs 40 users 9 landscapes 310 batch jobs 2800 users 14 landscapes 412 batch jobs 3100 users IBM Infrastructure for SAP - IBM Systems

5. IBM System x – Nhiều lựa chọn linh hoạt cho SAP Enterprise & High End High density 64bit Memory x3850 HX5 x3690 8 or more CPU x3755 4 CPU x3650 Scale Up / SMP Computing x3550 x3655 x3450 BladeCenter H, S, E 2 CPU x3500 x3350 x3400 x3455 x3200 x3250 x3250 M3 Scale Out / Distributed Computing Scalability through bigger systems high availability through fail-over cluster technology Scalability and high availability through multiple systems

6. Mở rộng hệ thống SAP với hệ thống IBM BladeCenter Production Test / DEVelopment Sys.man Cluster ERP CRM BW EP CRM XI SM CRM ERP BW ERP ERP ERP P P P P P P P P P P P P P P P P P P P P P P P P P P P P HSP HSP HSP HSP HSP HSP HSP HSP HSP HSP HSP HSP HSP HSP TREX IPCJ2EE Centr Centr CI DB App 1 App 2 Centr Centr Centr IBMDirector Sol.man I/O Infrastructure BladeCenter IBM Storage Subsystem e.g. DS 5000 IBM Infrastructure for SAP - IBM Systems

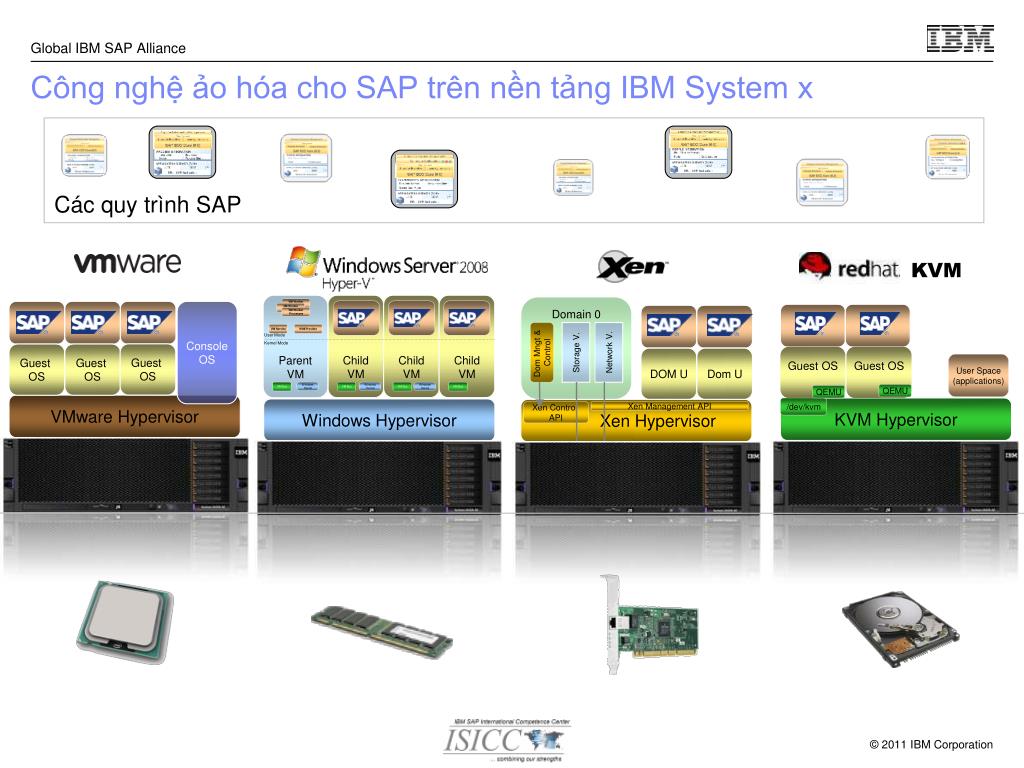

7. Các quy trình SAP KVM Parent VM Child VM Child VM Child VM Domain 0 VM Worker Processes VM Worker Processes Console OS VM Worker Processes VM Service WMI Provider User Mode Kernel Mode Storage V. Network V. Dom Mngt & Control Guest OS Guest OS Guest OS Guest OS Guest OS DOM U Dom U User Space (applications) VM Bus Windows Kernel VM Bus Windows Kernel VM Bus Windows Kernel VM Bus QEMU QEMU VMware Hypervisor KVM Hypervisor /dev/kvm Windows Hypervisor Xen Hypervisor Xen Control API Xen Management API Công nghệ ảo hóa cho SAP trên nền tảng IBM System x

8. Hai phương án triển khai ảo hóa ‚Mở rộng‘ BladeCenter ‚Nâng cấp‘ System x3950 M2 x3950 M2 4 processors x3950 M2 4 processors • Hợp nhất và tối ưu hóa tải công việc • Khả năng quản lý • Xây dựng môi trường mới • Các ứng dụng cũ trên nền tảng mới • Giảm thiểu thời gian ngưng hệ thống (Bảo dưỡng hệ thống)‏ • Nâng cấp/Chuyển đổi • Nhanh chóng triển khai cho dùng thử và phát triển • Linh hoạt • Tính sẵn sàng cao • Đảm bảo tính liên tục • Nâng cấp/ Chuyển đổi IBM Infrastructure for SAP - IBM Systems

9. Content Cấu hình linh hoạt Hạ tầng CNTT với chi phí hiệu quả Đảm bảo hoạt động kinh doanh liên tục 9 IBM Infrastructure for SAP - IBM Systems

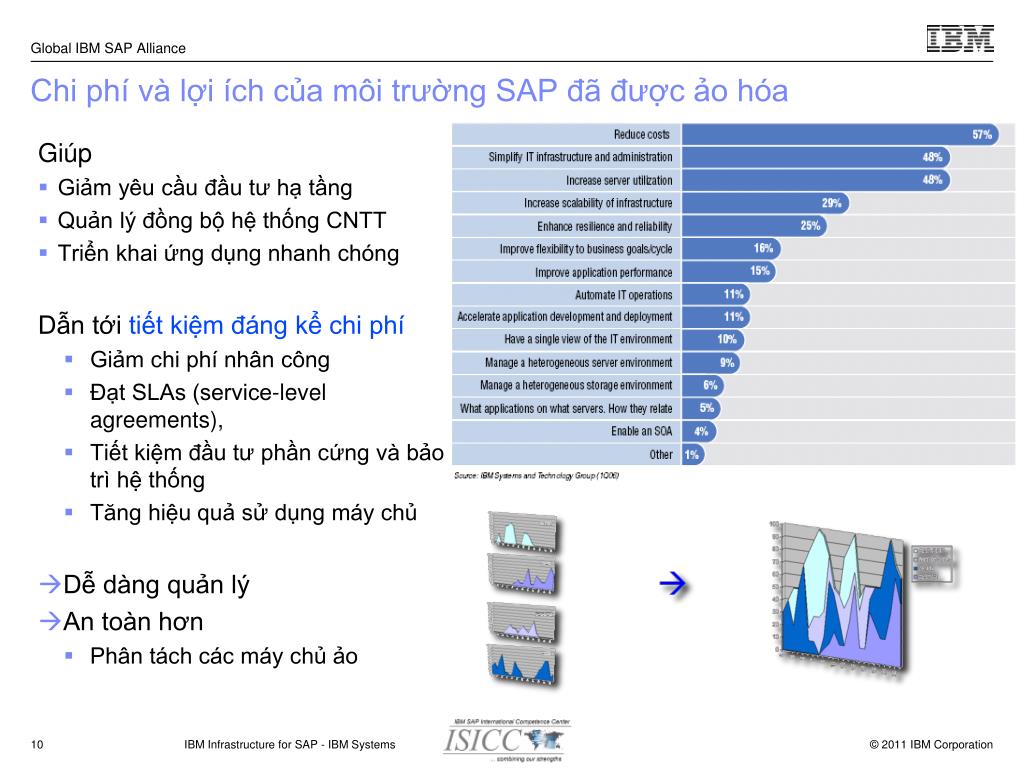

10. Giúp Giảm yêu cầu đầu tư hạ tầng Quản lý đồng bộ hệ thống CNTT Triển khai ứng dụng nhanh chóng Dẫn tới tiết kiệm đáng kể chi phí Giảm chi phí nhân công Đạt SLAs (service-level agreements), Tiết kiệm đầu tư phần cứng và bảo trì hệ thống Tăng hiệu quả sử dụng máy chủ Dễ dàng quản lý An toàn hơn Phân tách các máy chủ ảo Chi phí và lợi ích của môi trường SAP đã được ảo hóa IBM Infrastructure for SAP - IBM Systems

11. Sự phát triển của nền tảng CNTTQuản lý kho tài nguyên chung của máy chủ với một hệ thống đơn giản duy nhất SW SW SW OS OS OS VirtualServer VirtualServer VirtualServer Mobility Software Operating System Virtualization Optimized for …. • Availability • Performance • Energy Storage Storage Compute Compute Memory Memory Network Network Ảo hóa nhiều hệ thống máy chủ Máy chủ Máy chủ ảo hóa Các hệ thống của IBM được thiết kế để xử lý nhiều loại tải công việc song song và để ưu tiên các tải công việc theo những nguyên tắc được quy định, nhằm đạt tới khả năng sử dụng cao nhất với thời gian đáp ứng không đổi IBM Infrastructure for SAP - IBM Systems

12. Ảo hóa máy chủ IBM POWER với Phân vùng Logic (LPAR) 4 CPUs 3 CPUs 3 CPUs 3 CPUs 1 CPU ERP EP CRMTest XI ERPTest SAP QA BW CRM I/O Adapters HMC LAN, WAN, … Disks • Dành riêng tài nguyên cho máy ảo ( Dedicated dynamic LPARs) • Chia sẽ bộ vi xủ lý giữa các may ảo (Shared Processor LPARs (SPLPARs)) Các hệ điều hành khác nhau chạy chung trên một nhóm tài nguyên vi xử lý • Cho phép cấp phát các khe cắm IO thực hoặc ảo cho từng máy ảo. • Cơ chế Uncapped or capped Cho phép các may SPLPARs sử dụng quan tài nguyên mà được cấp phát ban đầu nêu vungftaif nguyên chung vẫn con. • Mức độ ưu tiên tài nguyên Được sử dụng cho các uncapped SPLPARs ưu tiên. • Thông tin giữa các LPAR thông qua bộ nhớ Hosting Partition Expand Dynamic 2 CPUs spare POWER Hypervisor IBM Infrastructure for SAP - IBM Systems

13. Content Cấu hình linh hoạt Hạ tầng CNTT với chi phí hiệu quả Đảm bảo hoạt động kinh doanh linh hoạt 13 IBM Infrastructure for SAP - IBM Systems

14. Tính sẵn sàng cao / Khôi phục hiểm họa trong khu vực đô thị/thành phố Giải pháp sẵn sàng cao và dự phòng 3 sites Khôi phục hiểm họa ở khoang cách xa Khả năng sẵn sàng của dữ liệu trong một trung tâm dữ liệu Hạ tầng đảm bảo hoạt động sản xuất kinh doanh liên tục cho SAP Các ứng dụng trong 1 trung tâm dữ liệu đơn đòi hòi phải duy trì trạng thái hoạt động Ba trung tâm dư liệu Sẵn sàng cao trong trường hợp hiểm họa xây ra cho site Khôi phục hiểm họa nhanh chóng trong vài giây Hai trung tâm dữ liệu hoạt động dồng thời Các tải công việc vẫn hoạt động bình thường nến server/storage/1 site hỏng Liên tục truy xuất đên dữ liệu khi một hệ thống lưu trữ hỏng Khôi phục hiểm họa trong trường hợp cả khu vực 2 sites chính hỏng A B C • High Availability - Clustering, Mirroring, Replication • Disaster Recovery - Backup/restore, Second remote site IBM Infrastructure for SAP - IBM Systems

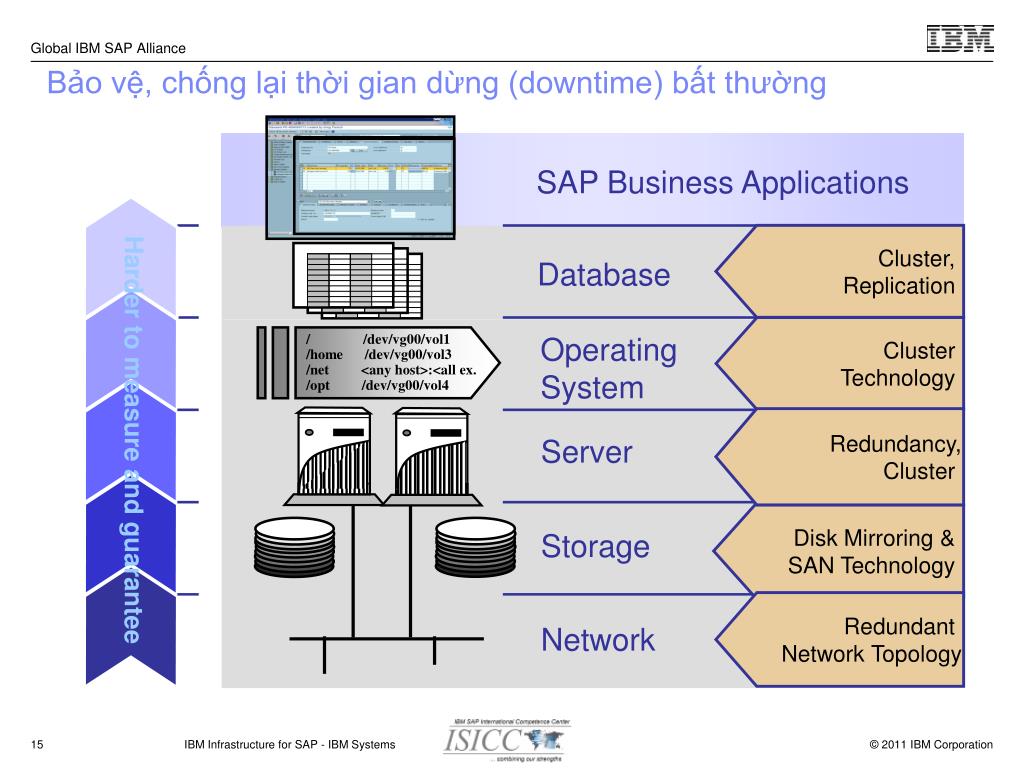

15. / /dev/vg00/vol1 /home /dev/vg00/vol3 /net <any host>:<all ex. /opt /dev/vg00/vol4 Bảo vệ, chống lại thời gian dừng (downtime) bất thường SAP Business Applications Cluster, Replication Harder to measure and guarantee Database Cluster Technology Operating System Redundancy, Cluster Server Disk Mirroring & SAN Technology Storage Redundant Network Topology Network IBM Infrastructure for SAP - IBM Systems

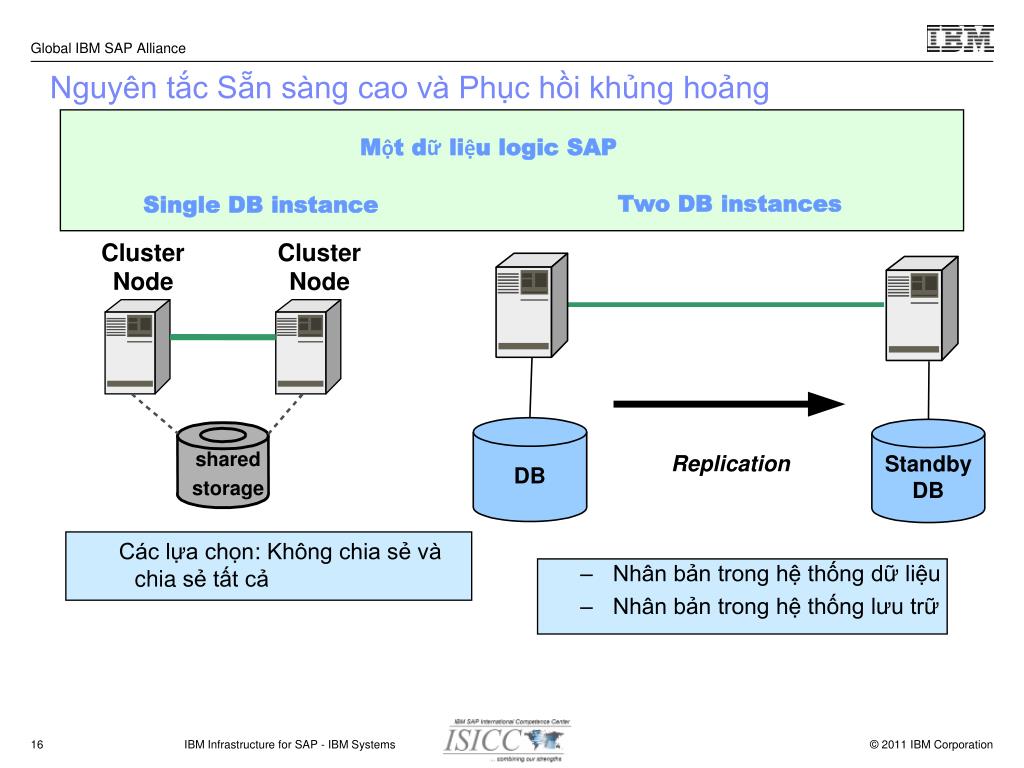

16. Các lựa chọn: Không chia sẻ và chia sẻ tất cả Nguyên tắc Sẵn sàng cao và Phục hồi khủng hoảng Một dữ liệu logic SAP Two DB instances Single DB instance Cluster Cluster Node Node shared storage • Nhân bản trong hệ thống dữ liệu • Nhân bản trong hệ thống lưu trữ IBM Infrastructure for SAP - IBM Systems

17. Giải pháp Cluster cho nền tảng Unix và Linux Hệ thống phục hồi khủng hoảng Hệ thống căn bản … SAP Application Server DR System HA System System p System p System p Cluster HACMP SAP DB Server • TSM • TSM for ERP • TSM for ACS • CommonStore Tivoli PPRC LTO AutomatedTape Library Flash Copy IBM Infrastructure for SAP - IBM Systems

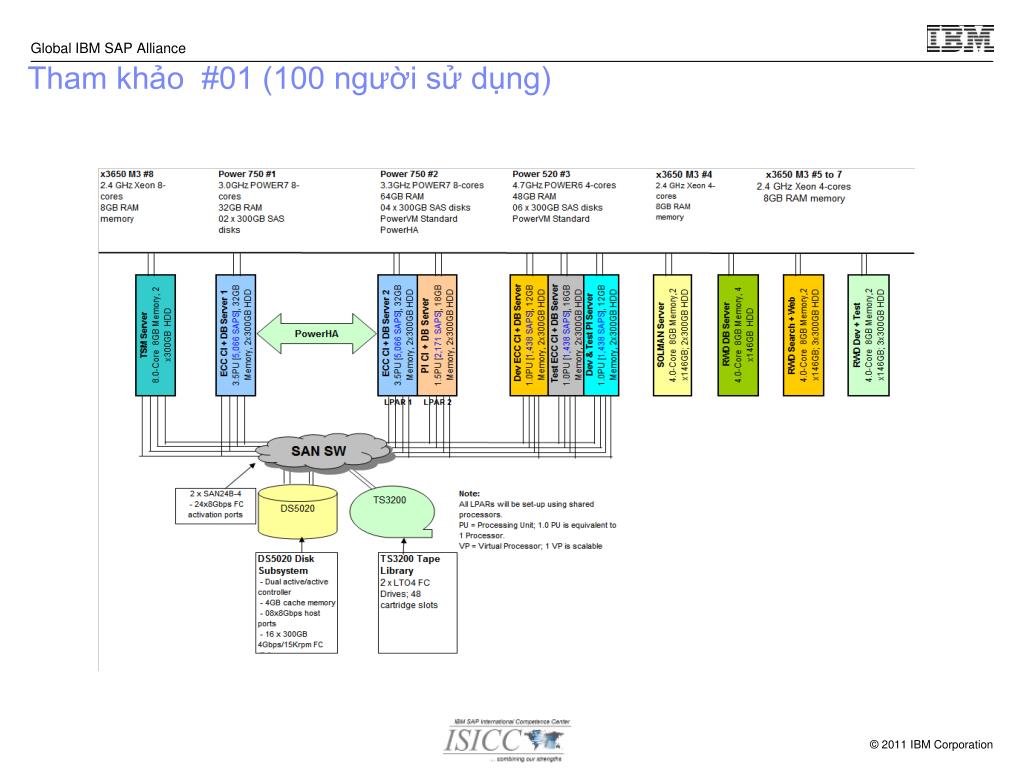

18. Tham khảo #01 (100 người sử dụng)

19. Tham khảo #02 (230 người sử dụng)

20. Tham khảo #02 (230 người sử dụng)

21. Tham khảo #02 (500 người sử dụng)

22. Tham khảo #02 (500 người sử dụng)

23. Tham khảo #02 (500 người sử dụng)
