  1. Požadavky na karoserie

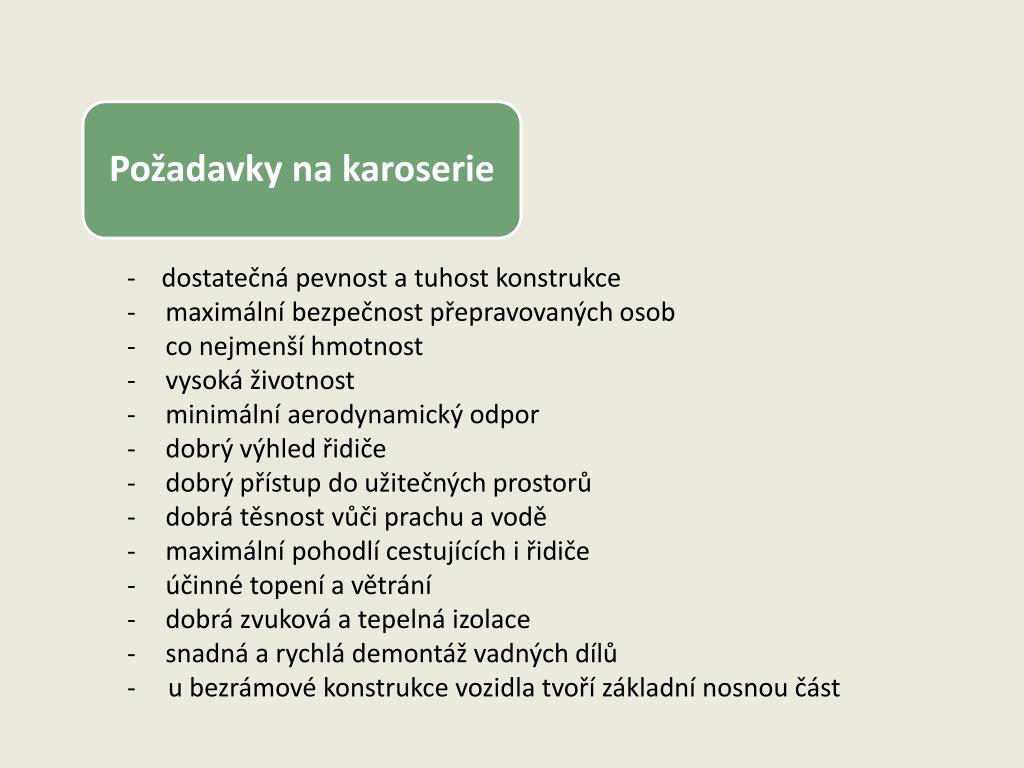

  2. - dostatečná pevnost a tuhost konstrukce • maximální bezpečnost přepravovaných osob • co nejmenší hmotnost • vysoká životnost • minimální aerodynamický odpor • dobrý výhled řidiče • dobrý přístup do užitečných prostorů • dobrá těsnost vůči prachu a vodě • maximální pohodlí cestujících i řidiče • účinné topení a větrání • dobrá zvuková a tepelná izolace • snadná a rychlá demontáž vadných dílů • - u bezrámové konstrukce vozidla tvoří základní nosnou část

  3. Dostatečná pevnost a tuhost konstrukce je základním požadavkem všech karoserií a skříní. • Při provozu působí na konstrukci různá namáhání: • NAMÁHÁNÍ NA OHYB V PODÉLNÉ ROVINĚ způsobené hmotností vlastní konstrukce a hmotností užitečného zatížení • NAMÁHÁNÍ NA OHYB VE SVISLÉ ROVINĚ způsobené bočními silami při projíždění zatáček • NAMÁHÁNÍ NA KRUT při najetí kola do prohlubně nebo na vyvýšené místo • Posuv jedné strany proti druhé při brzdění • Vibrace během provozu • Řešení skutečných pevnostních podmínek, jimiž jsou karoserie zatěžovány, je složité. • Používáme pevnostní modely a simulace na PC, skutečný stav ověřujeme jízdními zkouškami, tenzometrickými měřeními a pevnostními zkouškami karosérií a skříní v certifikovaných zkušebnách.

  4. Rozlišujeme AKTIVNÍ A PASIVNÍ BEZPEČNOST. • AKTIVNÍ BEZPEČNOST = všechna konstrukční opatření na vozidle, která pomáhají zamezovat nehodám: • Bezpečnost jízdy– neutrální jízdní chování v zatáčkách, stabilní přímá jízda, precizní lehce ovladatelné řízení, co největší zpomalení bez zablokování kol, optimální pérování a tlumení, protiprokluzové zařízení (ASR,ESP),radar pro hlídání vzdálenosti k vozidlu před námi… • Zajištění bezpečného vnímání – velká okna, samostmívací zpětné zrcátko, dobře fungující a seřízené světlomety, akustická výstražná zařízení, vyhřívaná okna a vnější zrcátka, parkovací senzory • Zajištění fyzické pohody – ergonomické sedadlo řidiče, komfortní pérování, dobré větrání vnitřního prostoru, klimatizace, tlumení hluku • Bezpečnost obsluhy – přehledné uspořádání spínačů, kontrolek a přístrojů, správně uspořádané pedály.

  5. PASIVNÍ BEZPEČNOST = všechna konstrukční opatření na vozidle, která při nehodě co nejvíce snižují riziko zranění a smrti pro účastníky silničního provozu. • Rozlišujeme vnitřní a vnější bezpečnostní zónu: • Vnější bezpečnostní zóna– řešíme: • Deformační zóny karoserie • Pevnost kabiny pro cestující • Protipožární ochranu • Vyproštění cestujících • Rizika zranění účastníků mimo vozidlo • Vnitřní bezpečnostní zóna – snižuje riziko zranění ve vnitřním prostoru kabiny. • Řešíme: • - Bezpečnostní pásy a napínače bezpečnostních pásů • Airbagy • Bezpečnostní sloupek řízení • Bezpečnostní sklo

  6. Malá spotřeba materiálu • Nižší výrobní náklady • Úspora pohonných hmot • Lepší dynamika jízdy Použité zdroje GSCHEIDLE, R. Příručka pro automechanika. 3. přepracované vyd. Praha: Europa – Sobotáles cz,2007. ISBN 978-80-86706-17-7. Zdroj obrázků – vlastní fotoarchív
