Система сбора и передачи информации от счетчиков газа в Подмосковье и Адыгее

1. Система сбора и передачи информации от счетчиков газа в Подмосковье и Адыгее

2. Коммунальные диафрагменные счетчики газа BK-G6, BK-G10, BK-G16, BK-G25 Счетчик газа BK-Gх Счетчик газа BK-GxT с механической термокомпенсацией

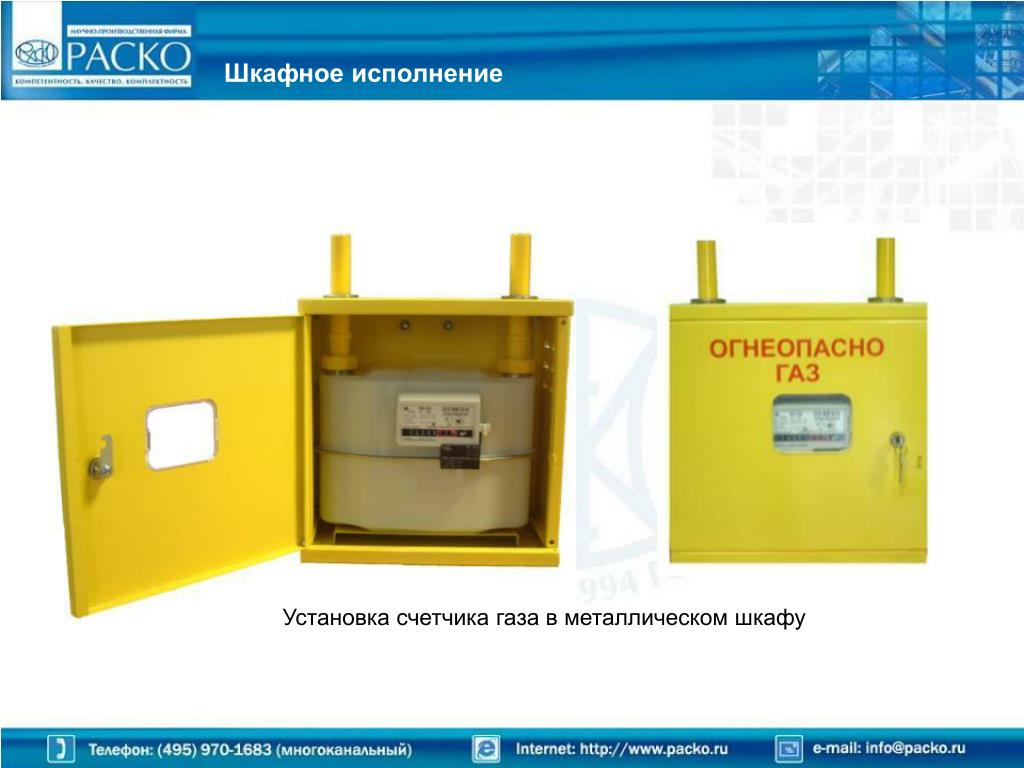

3. Шкафное исполнение Установка счетчика газа в металлическом шкафу

4. Счетчики газа с электронным корректором Счетчик газа BK-GxT сдата-логгером DL220 Счетчик газа BK-Gx с температурным корректором TC215

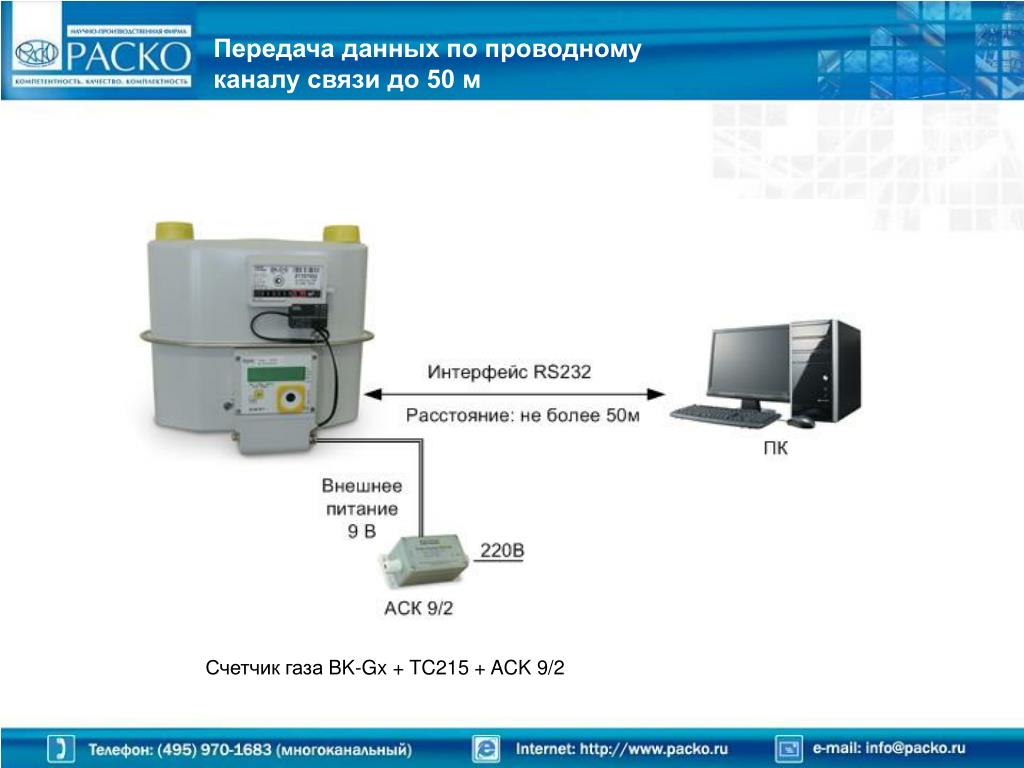

5. Передача данных по проводному каналу связи до 50 м Счетчик газа BK-Gx + TC215 + ACK 9/2

6. Передача данных по беспроводному каналу связи Счетчик газа BK-Gx + TC215 + ACK 9/2

7. Передача данных по проводному каналу связи более 50 м

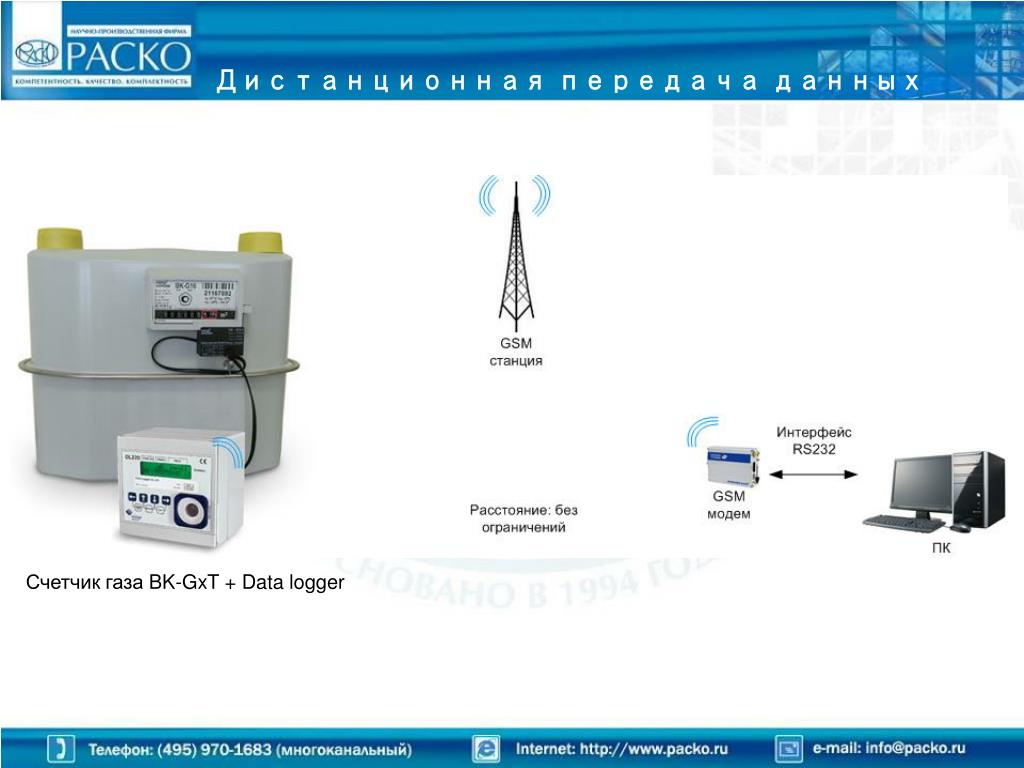

8. Дистанционная передача данных Счетчик газа BK-GxT + Data logger

9. Передатчик AMR Счетчик газа (BK-Gx или BK-GxT) + AMR

10. Система Wavenis Энергонезависимость Большой срок службы батареи Построение «стационарной» и «мобильной» системы 2-х сторонняя связь со счетчиком Архивирование данных (почасовое)

11. Описание системы Система предназначена для автоматического сбора показаний бытовых счетчиков газа (BK-GxT), установленных у потребителей газа. Кроме сбора показаний счетчиков система предает сообщение о несанкционированном воздействии на счетчик (обрыв импульсного кабеля или воздействие магнитом на счетчик). Данные со счетчика передаются на радоиопередатчик, далее по беспроводному каналу связи на репитер (ретранслятор) и концентратор. Концентратор хранит данные всех счетчиков и передает по каналу GPRS на центр сбора информации (ПК, диспетчерский пункт).

12. Автоматический сбор данных Экспорт в биллинговые системы AMR Оперативное предоставление информации Удаленный доступ к счетчику Сигнализация о несанкциони-рованном воздействии Архивирование показаний счетчика Задачи AMR системы

14. Структура «мобильной» системы Импорт/ Экспорт (xml files) Сервер сбора данных Передачапорадиоканалу Опрос оператором радиопередатчиков Передатчик Waveflow Репитер WaveTalk

15. Waveflow Передатчик Waveflow • Характеристики передатчика • Частота 433 МГц, мощность 10 мВт • 4 импульсных входа • Батарейное питание • Фиксирование несанкционированного воздействия • на счетчик (воздействие магнитом, обрыв кабеля) • Дальность передачи в прямой видимости: 1км • Дальность передачи в заселенной местности: 200 – 300 м • Класс защита: IP68 • Совместим со всеми счетчиками энергоресурсов, • имеющие импульсный выход

16. Waveflow RSSI (QoS) Архивирование (каждый час) Энергонеза- висимость Часы реального времени Нештатные ситуации Передатчик Waveflow Передача показания счетчика

17. Внешний вид счетчика BK-G6T в шкафе + AMR

18. Внешний вид счетчика BK-G4T в защитном шкафе

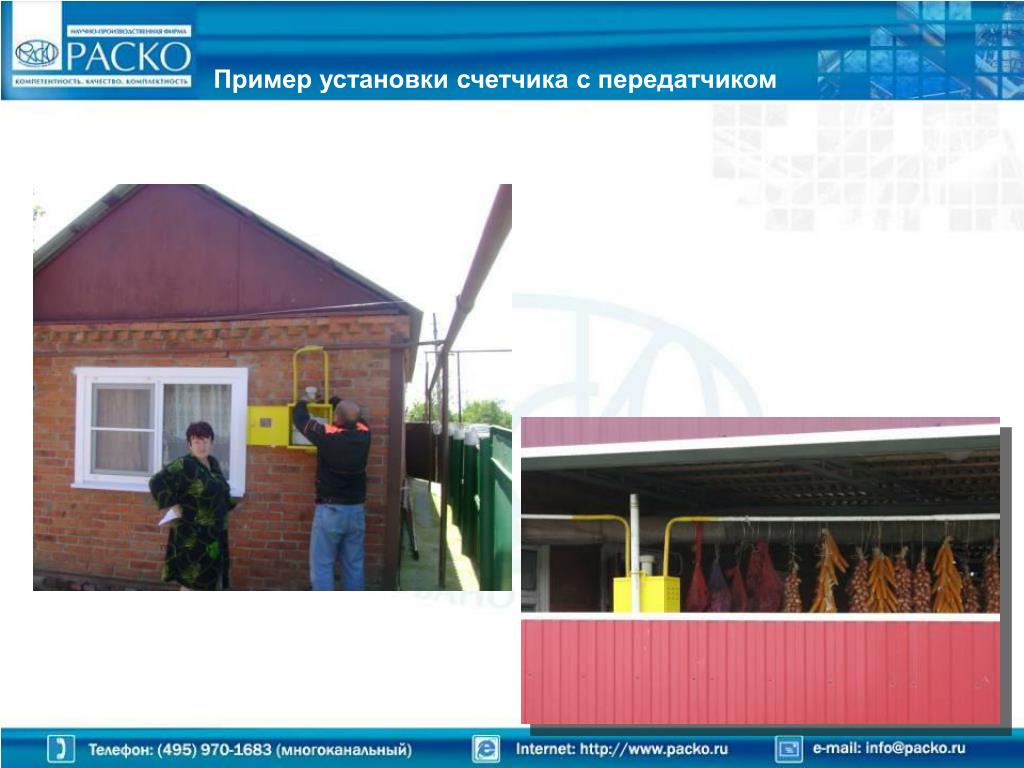

19. Пример установки счетчика с передатчиком

20. Пример установки счетчика с передатчиком

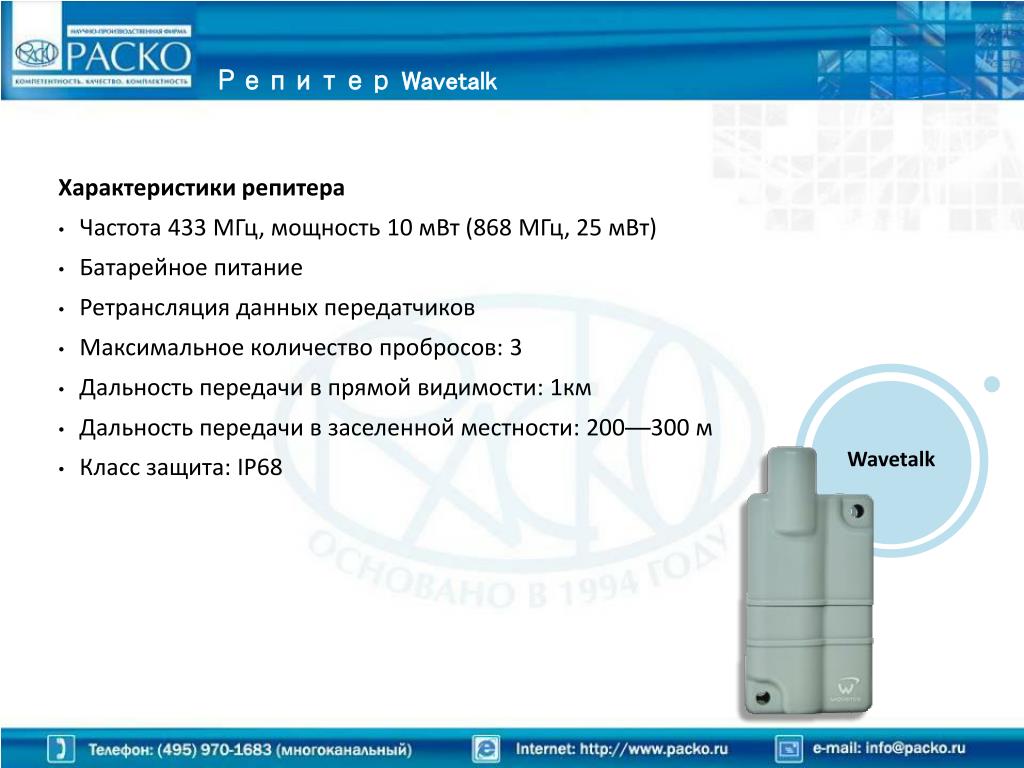

21. Wavetalk Репитер Wavetalk • Характеристики репитера • Частота 433 МГц, мощность 10 мВт (868 МГц, 25 мВт) • Батарейное питание • Ретрансляция данных передатчиков • Максимальное количество пробросов: 3 • Дальность передачи в прямой видимости: 1км • Дальность передачи в заселенной местности: 200—300 м • Класс защита: IP68

22. Монтаж репитера на опоре линий электропередач

23. Wavecell Беспроводная настройка Управление Несколькими концентраторами Обслуживание до 2000 передатчиков Энергонезависимая память(back-up) Интерфейсы (GSM/GPRS) IP66 Питание 220В или от солнечных батарей Концентратор Wavecell

24. Установка концентратора Wavecell

25. Установка концентратора Wavecell

26. Передача по каналу GPRS Сервер LAN Firewall GSM оператор Firewall ПК Компьютер #1 IP: 10.33.0.148 Концентратор Wavecell

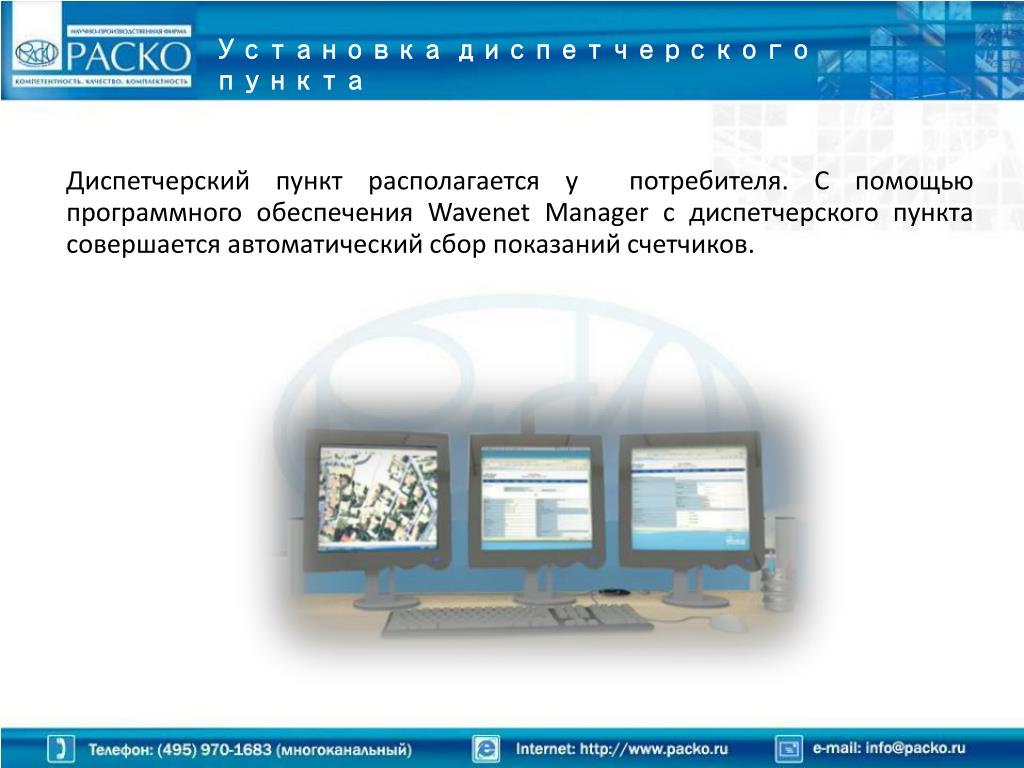

27. Установка диспетчерского пункта Диспетчерский пункт располагается у потребителя. С помощью программного обеспечения Wavenet Manager с диспетчерского пункта совершается автоматический сбор показаний счетчиков.

28. Программное обеспечение Wavenet Manager Опрос концентратора осуществляется с помощью программного обеспечения Wavenet Manager. Опрос может осуществляться как автоматически, так и вручную. После считывания данных с концентратора, данные помещаются в БД MySQL. Данные из БД можно экспортировать в XML файл и импортировать в биллинговую систему.

29. Программное обеспечение Wavenet Manager

30. Программное обеспечение WavenetViewer

31. Экспорт в биллинговую систему 23/03/2009 16:07 5809 Cable cut detection Event 23/03/2009 13:07 23/03/2009 16:07 5809 10,356 Liters Index 23/03/2009 13:07 23/03/2009 16:07 Schetchik#090 0,91 Cubic meters Index 23/03/2009 13:07 23/03/2009 16:07 Schetchik#251 41 Cubic meters Index 23/03/2009 13:07 23/03/2009 16:07 Schetchik#088 Cable cut detection Event 23/03/2009 13:07 23/03/2009 16:07 Schetchik#088 0,19 Cubic meters Index 23/03/2009 13:07

32. Просмотр и составление отчетов

33. Просмотр и составление отчетов

34. Опыт установки системы Московская область 2000 абонентов Адыгея 1669 абонентов Санкт Петербург 100 абонентов

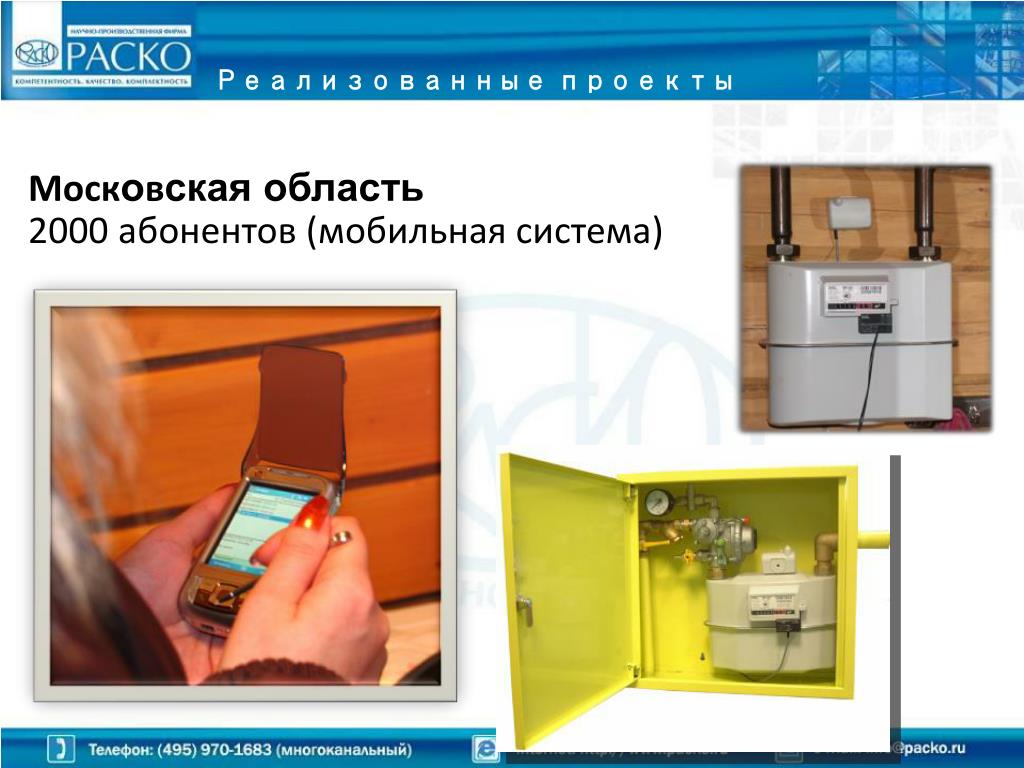

35. Реализованные проекты Московская область 2000 абонентов (мобильная система)

36. Реализованные проекты Московская область Схема поселка «Зеленая роща»

37. Установка системы Московская область

38. Реализованные проекты Санкт-Петербург 100 абонентов (стационарная и мобильная системы)

39. Реализованные проекты Майкоп (Республика Адыгея) 1669 абонентов (стационарная система)

40. Реализованные проекты Счетчик с передатчиком (специальное исполнение)

41. Реализованные проекты Майкоп (Республика Адыгея)

42. Реализованные проекты Топология размещения оборудования системы

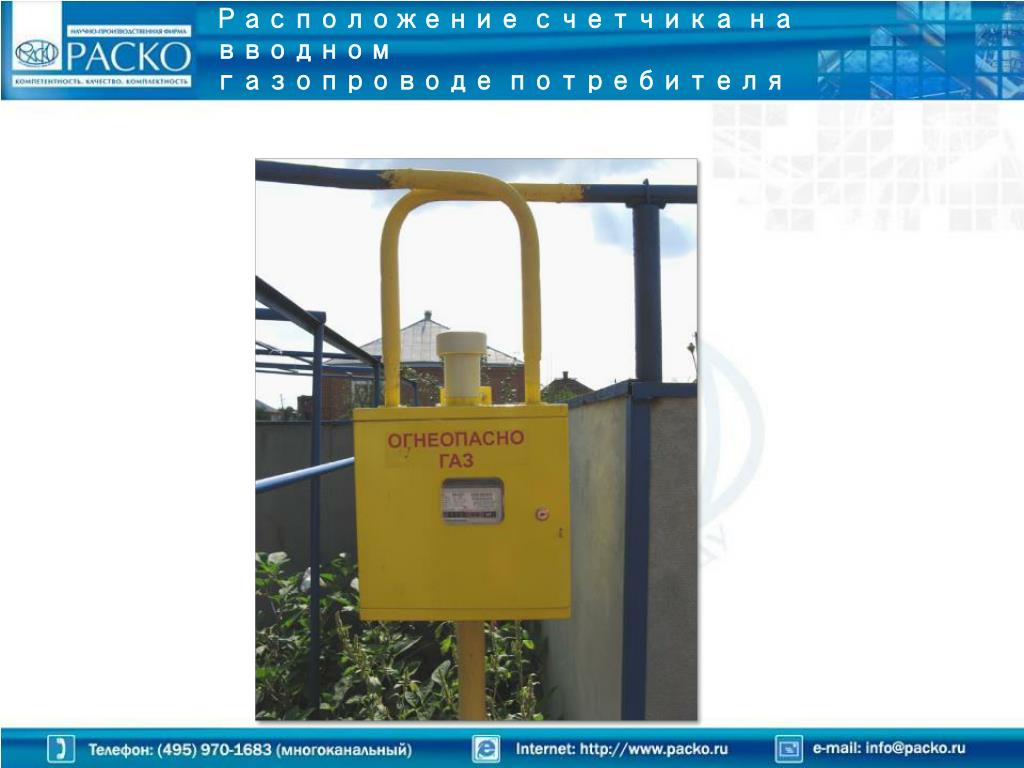

43. Расположение счетчика на вводном газопроводе потребителя

44. Монтаж репитера на опоре линий электропередач

45. Монтаж концентратора

46. Примеры установки

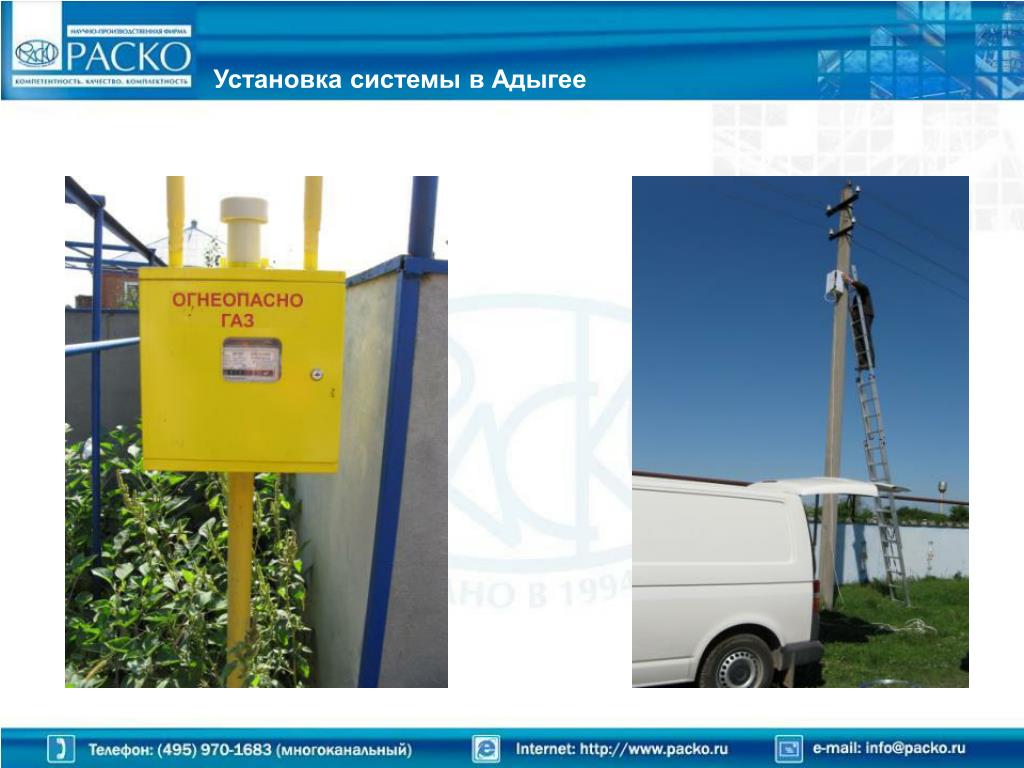

47. Установка системы в Адыгее

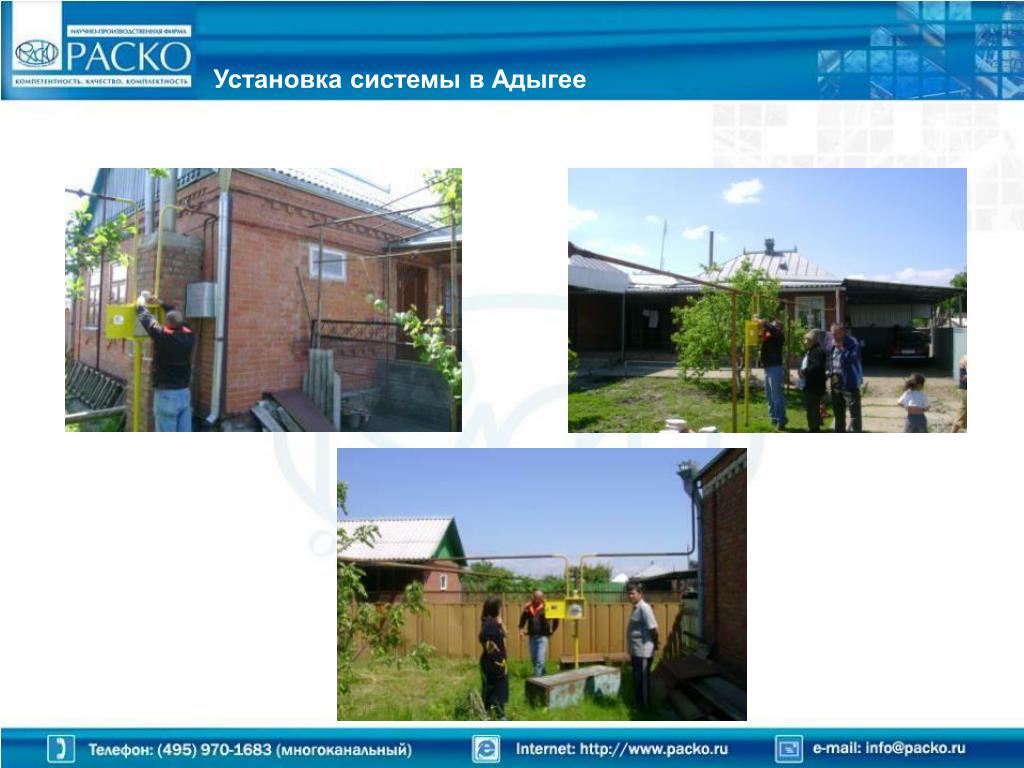

48. Установка системы в Адыгее

49. Установка системы в Московской области

50. Эффективность использования системы Точного планирования закупок газа Выставление счетов по показанию счетчика Архивирование данных Дистанционный сбор данных без присутствия оператора на месте установки узла учета Отслеживание несанкционированного отбора газа
