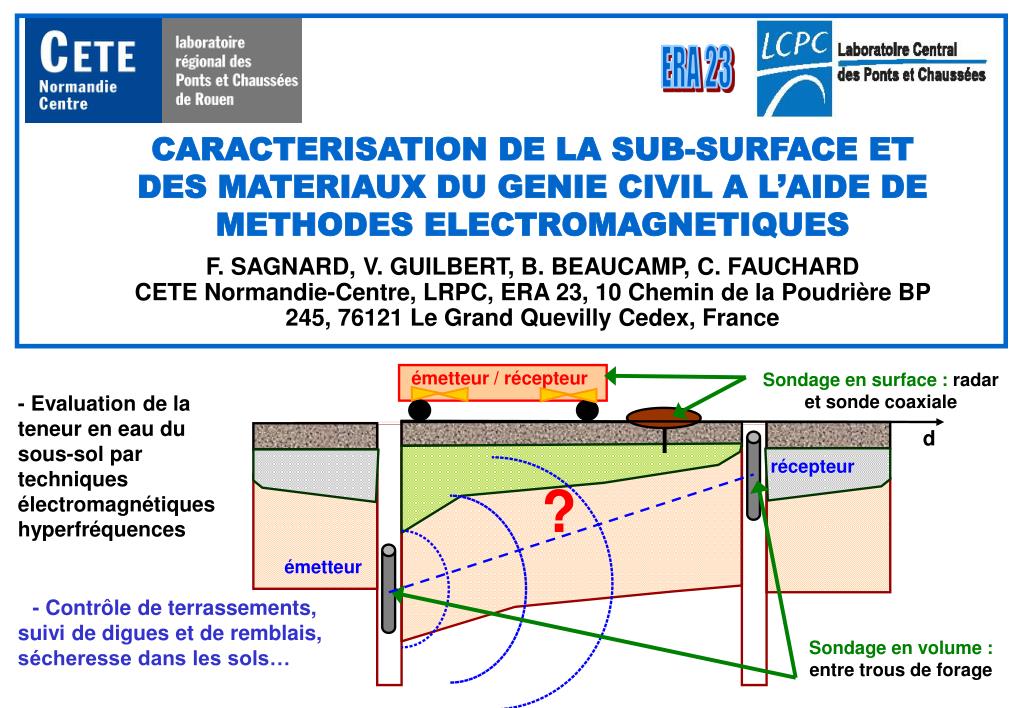

1. ERA 23 CARACTERISATION DE LA SUB-SURFACE ET DES MATERIAUX DU GENIE CIVIL A L’AIDE DE METHODES ELECTROMAGNETIQUES F. SAGNARD, V. GUILBERT, B. BEAUCAMP, C. FAUCHARD CETE Normandie-Centre, LRPC, ERA 23, 10 Chemin de la Poudrière BP 245, 76121 Le Grand Quevilly Cedex, France émetteur / récepteur Sondage en surface : radar et sonde coaxiale - Evaluation de la teneur en eau du sous-sol par techniques électromagnétiques hyperfréquences d récepteur ? émetteur - Contrôle de terrassements, suivi de digues et de remblais, sécheresse dans les sols… Sondage en volume : entre trous de forage

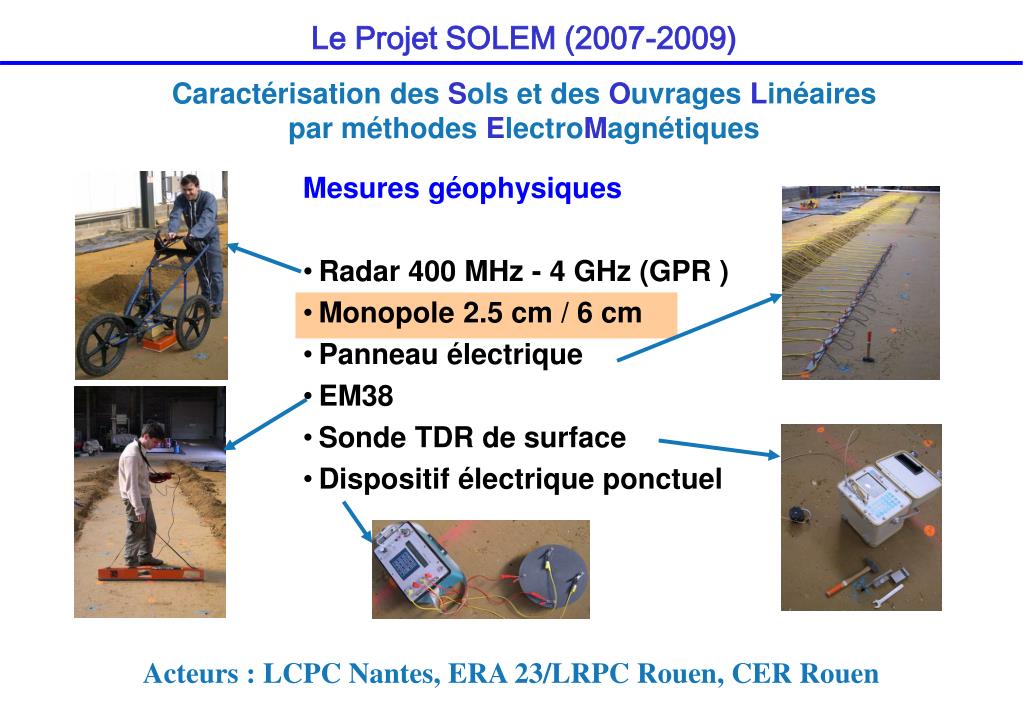

2. Le Projet SOLEM (2007-2009) Caractérisation des Sols et des Ouvrages Linéaires par méthodes ElectroMagnétiques Mesures géophysiques • Radar 400 MHz - 4 GHz (GPR ) • Monopole 2.5 cm / 6 cm • Panneau électrique • EM38 • Sonde TDR de surface • Dispositif électrique ponctuel Acteurs : LCPC Nantes, ERA 23/LRPC Rouen, CER Rouen

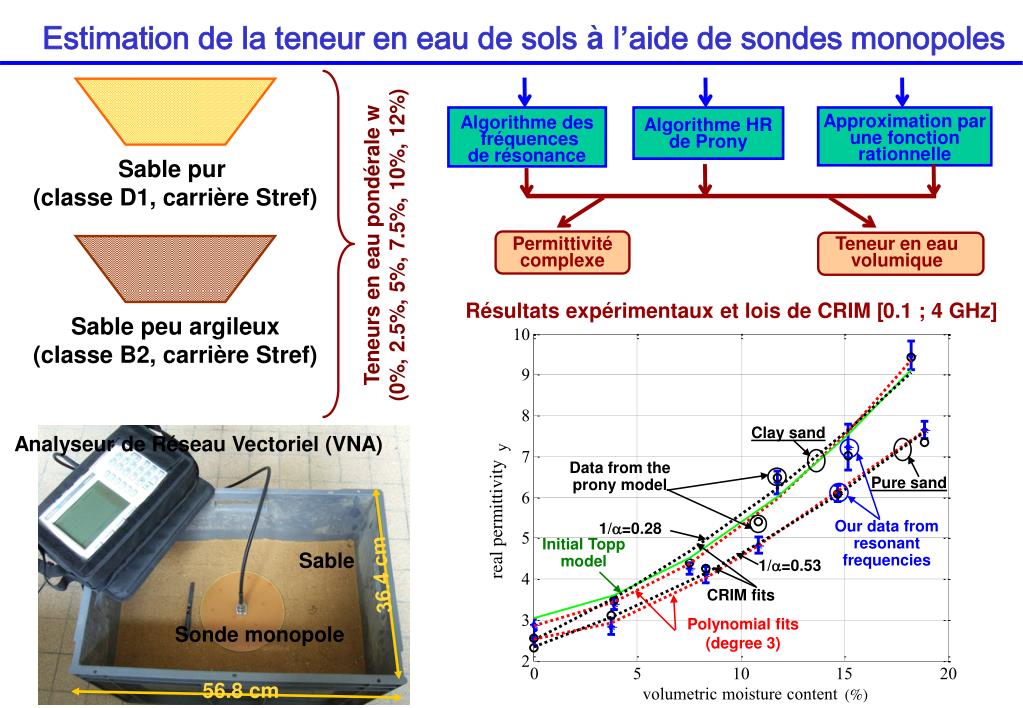

3. Clay sand Data from the prony model Pure sand Our data from resonant frequencies 1/a=0.28 Initial Topp model 1/a=0.53 CRIM fits Polynomial fits (degree 3) (%) Estimation de la teneur en eau de sols à l’aide de sondes monopoles Approximation par une fonction rationnelle Algorithme des fréquences de résonance Algorithme HR de Prony Sable pur (classe D1, carrière Stref) Teneurs en eau pondérale w (0%, 2.5%, 5%, 7.5%, 10%, 12%) Permittivité complexe Teneur en eau volumique Résultats expérimentaux et lois de CRIM [0.1 ; 4 GHz] Sable peu argileux (classe B2, carrière Stref) Analyseur de Réseau Vectoriel (VNA) real permittivity Sable 36.4 cm Sonde monopole 56.8 cm
