1. 中山大学城市与区域规划系课程 建筑设计系列课程（一） 建 筑 模 型 授课对象：城市规划2006级 授课时间：07年9月－12月 授课教师：袁 媛

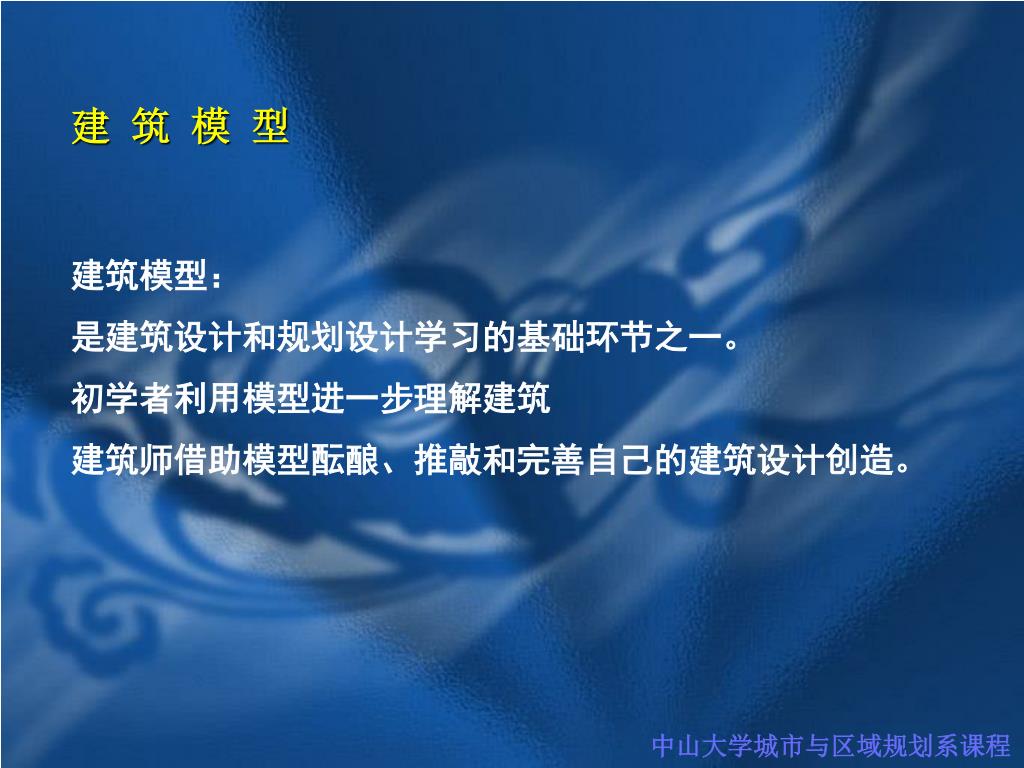

2. 建 筑 模 型 建筑模型： 是建筑设计和规划设计学习的基础环节之一。 初学者利用模型进一步理解建筑 建筑师借助模型酝酿、推敲和完善自己的建筑设计创造。 中山大学城市与区域规划系课程

3. 建 筑 模 型 模型分类： 1、根据材料分： 软质模型：泡沫塑料、橡皮泥制作 木质模型：木板、木片制作 纸质模型：卡纸、布纹纸、吹塑纸 其他模型：有机玻璃、金属片、石膏条/片等等 中山大学城市与区域规划系课程

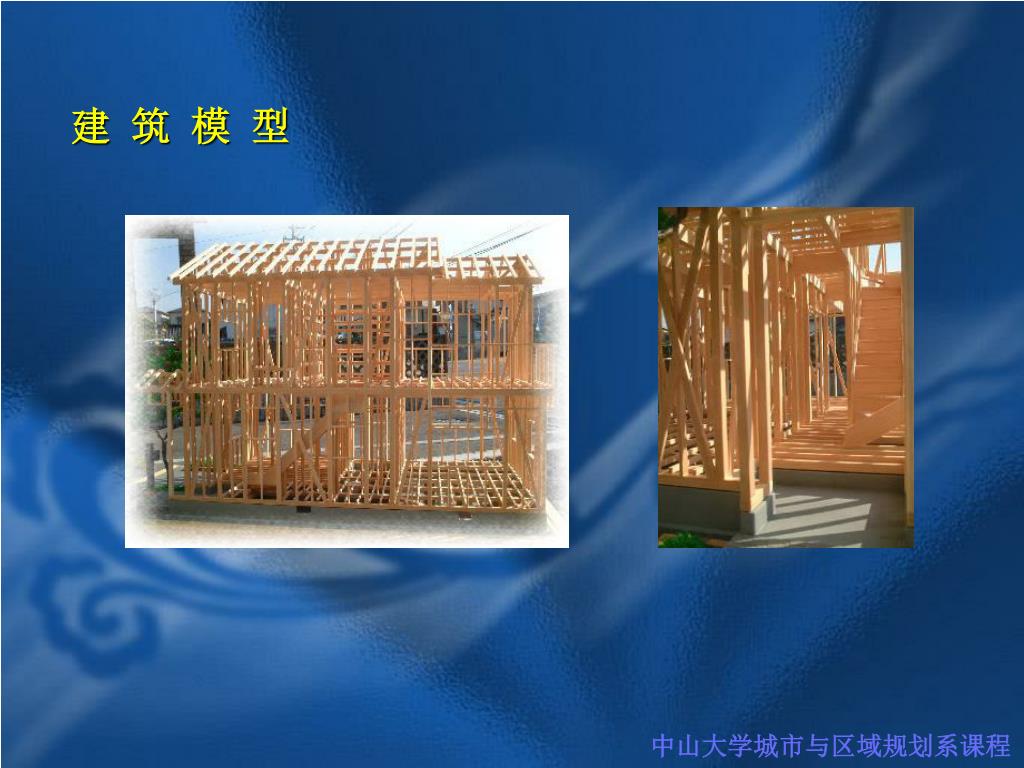

4. 建 筑 模 型 中山大学城市与区域规划系课程

5. 建 筑 模 型 中山大学城市与区域规划系课程

6. 建 筑 模 型 中山大学城市与区域规划系课程

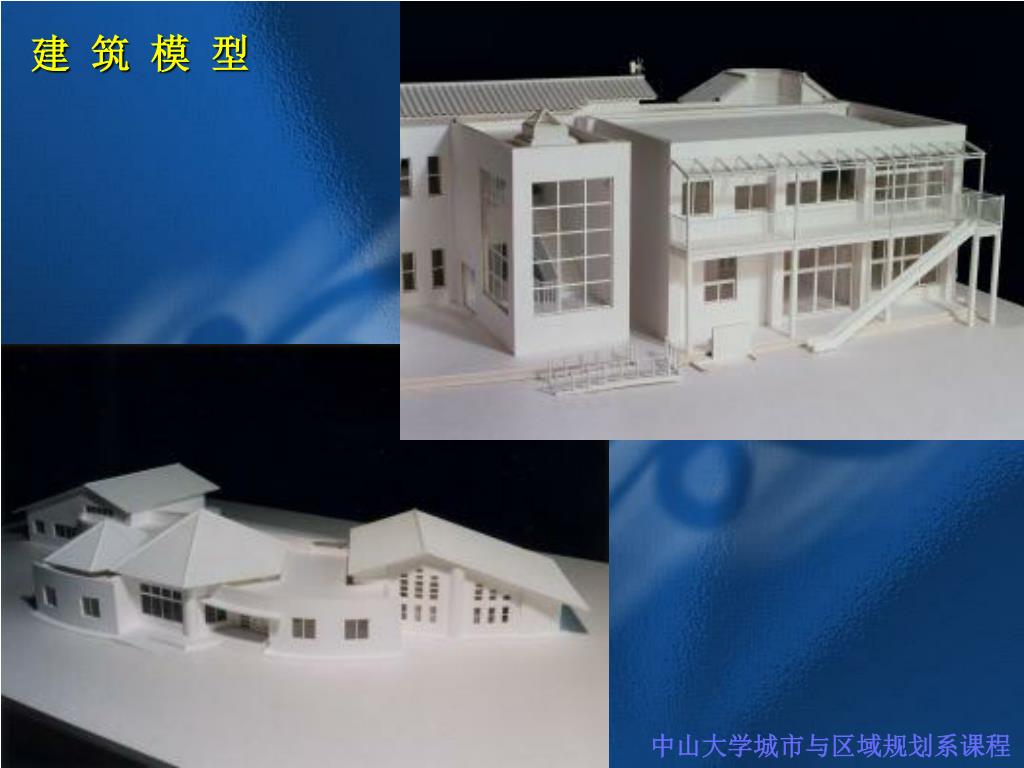

7. 建 筑 模 型 中山大学城市与区域规划系课程

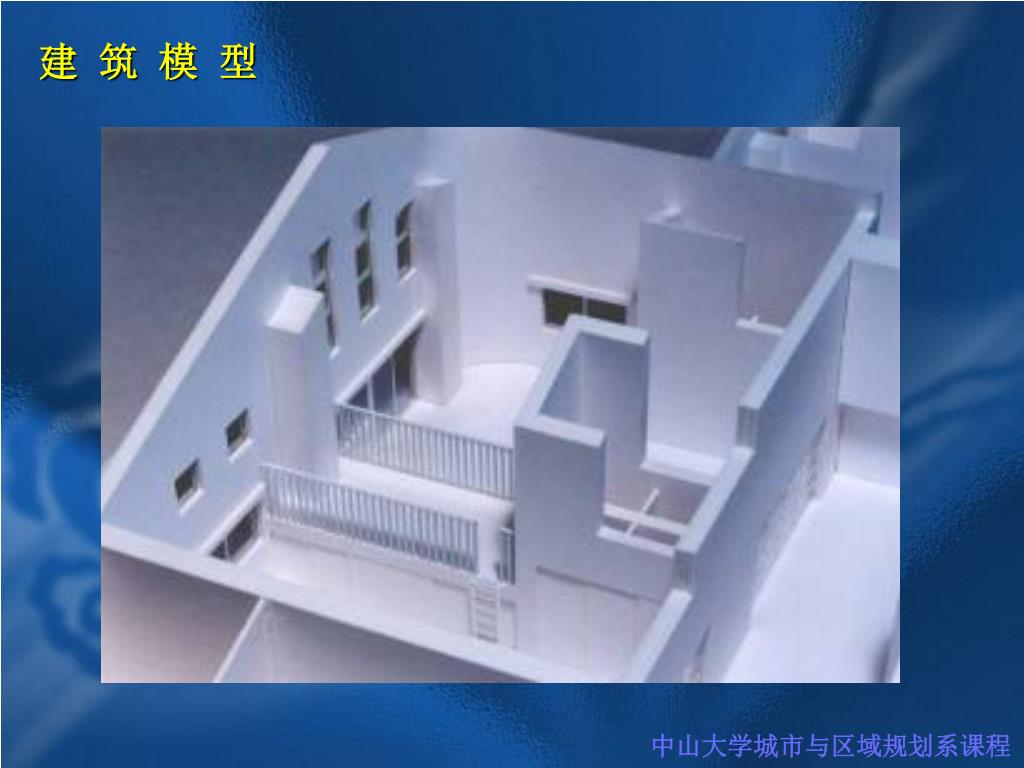

8. 建 筑 模 型 中山大学城市与区域规划系课程

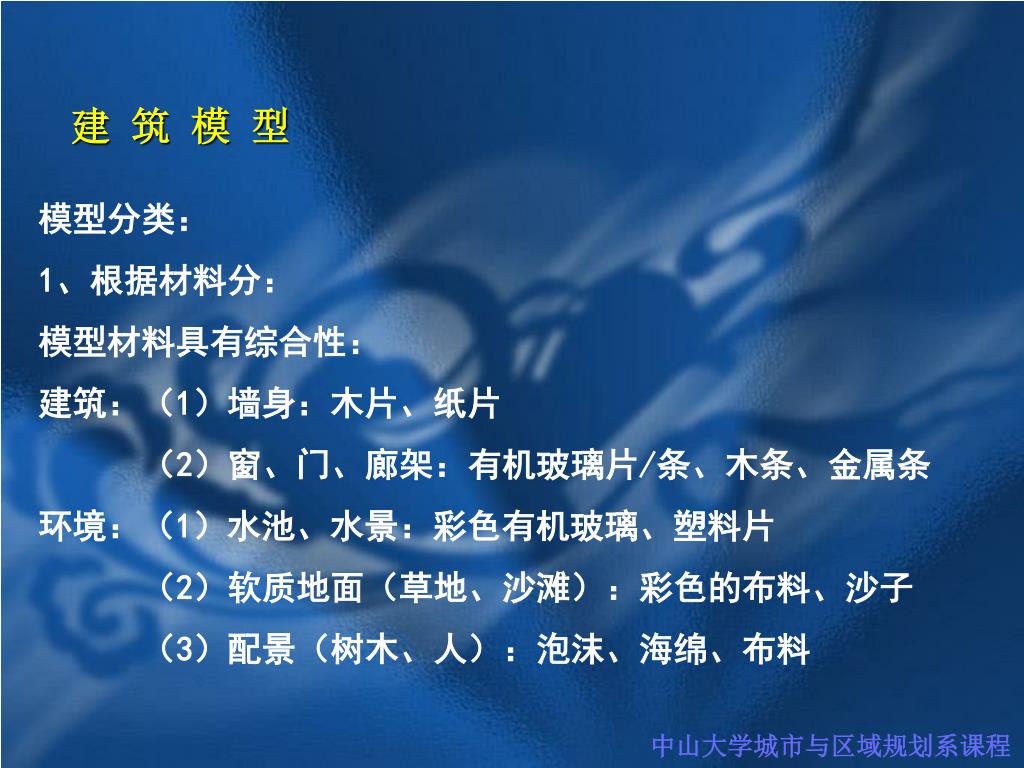

9. 建 筑 模 型 模型分类： 1、根据材料分： 模型材料具有综合性： 建筑：（1）墙身：木片、纸片 （2）窗、门、廊架：有机玻璃片/条、木条、金属条 环境：（1）水池、水景：彩色有机玻璃、塑料片 （2）软质地面（草地、沙滩）：彩色的布料、沙子 （3）配景（树木、人）：泡沫、海绵、布料 中山大学城市与区域规划系课程

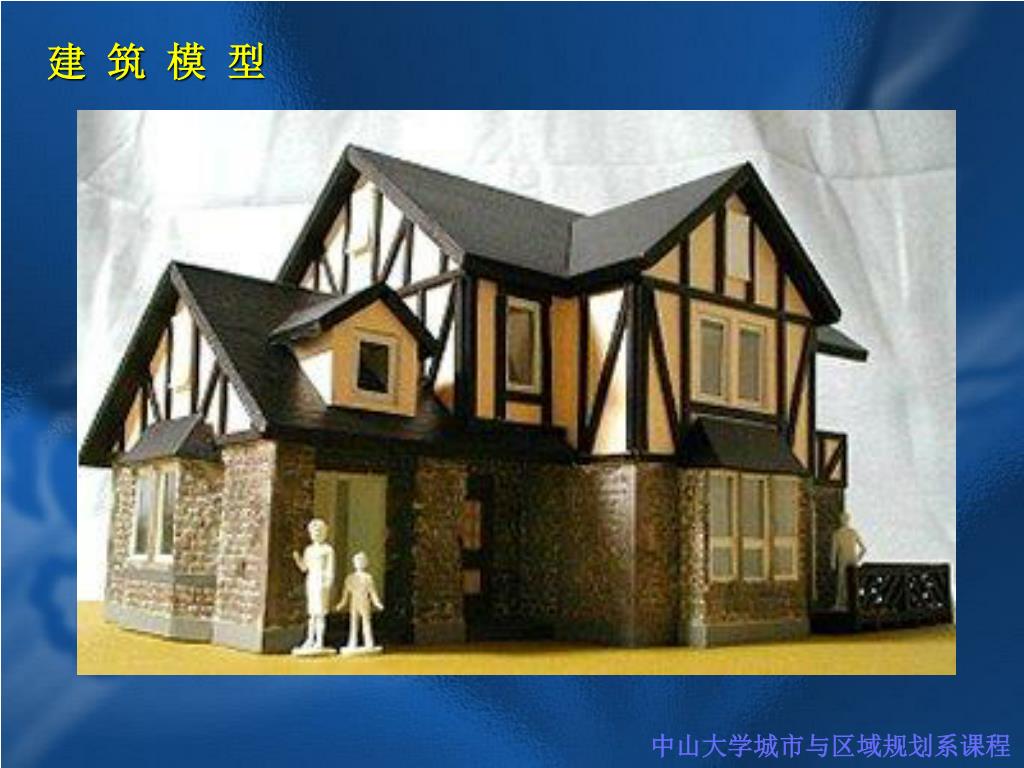

10. 建 筑 模 型 中山大学城市与区域规划系课程

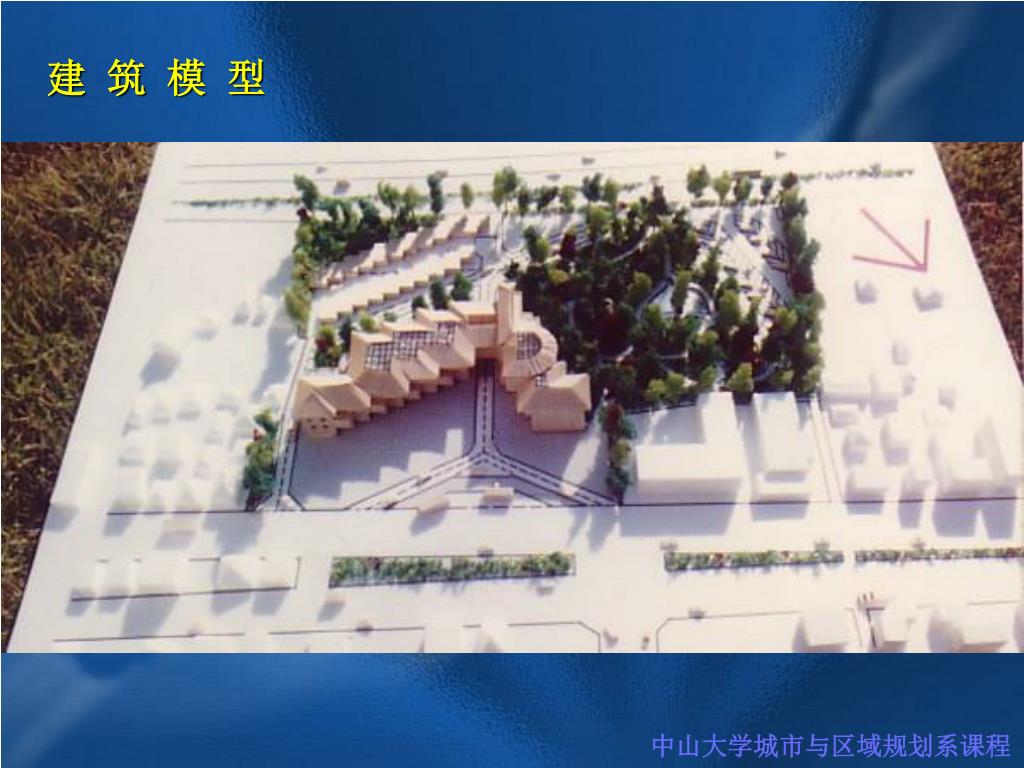

11. 建 筑 模 型 中山大学城市与区域规划系课程

12. 建 筑 模 型 模型分类： 2、根据用途分： 工作模型：俗称草模，方案设计推敲修改用 展示模型：设计完成后向甲方、公众展示用 中山大学城市与区域规划系课程

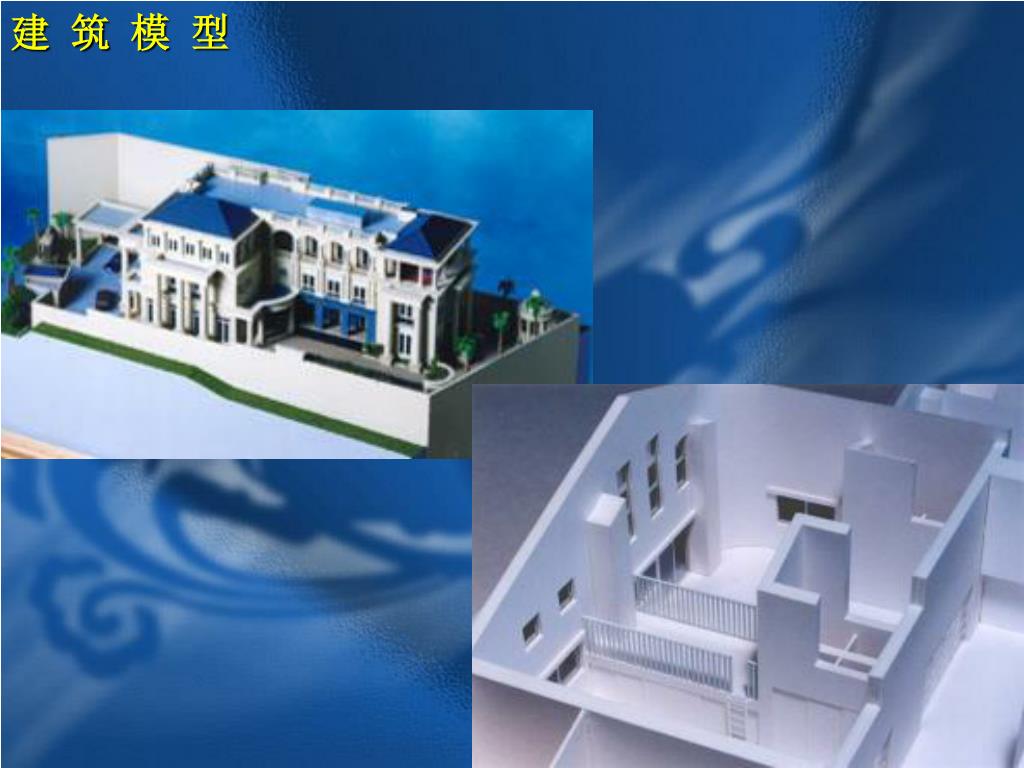

13. 建 筑 模 型 中山大学城市与区域规划系课程

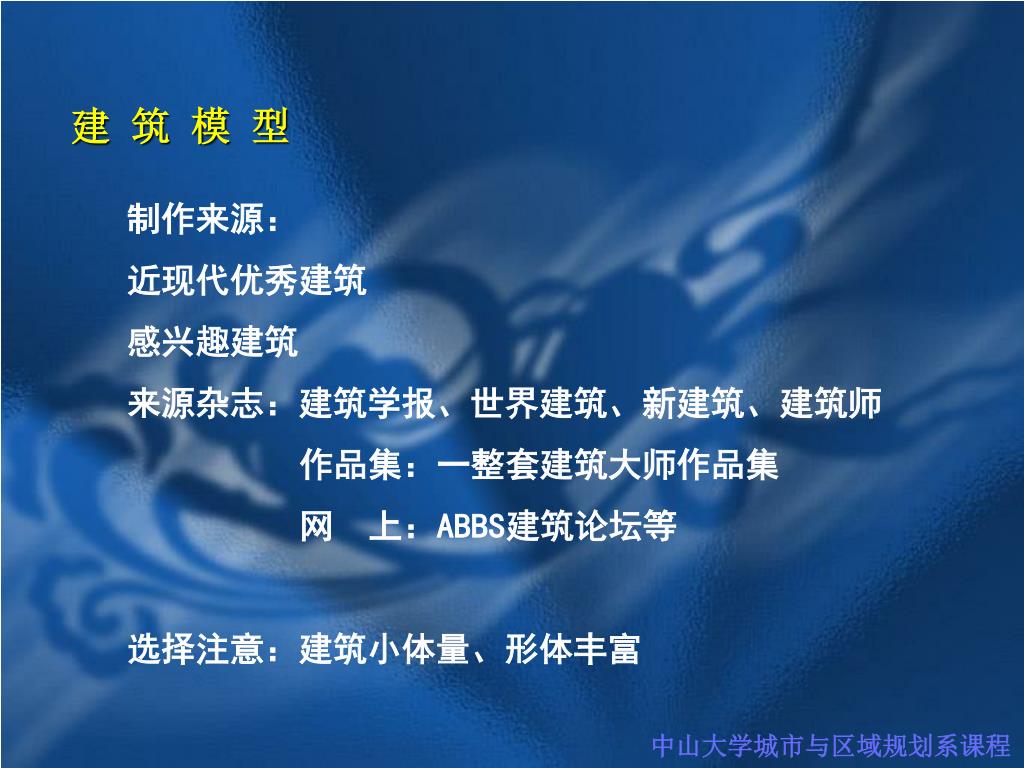

14. 建 筑 模 型 制作来源： 近现代优秀建筑 感兴趣建筑 来源杂志：建筑学报、世界建筑、新建筑、建筑师 作品集：一整套建筑大师作品集 网 上：ABBS建筑论坛等 选择注意：建筑小体量、形体丰富 中山大学城市与区域规划系课程

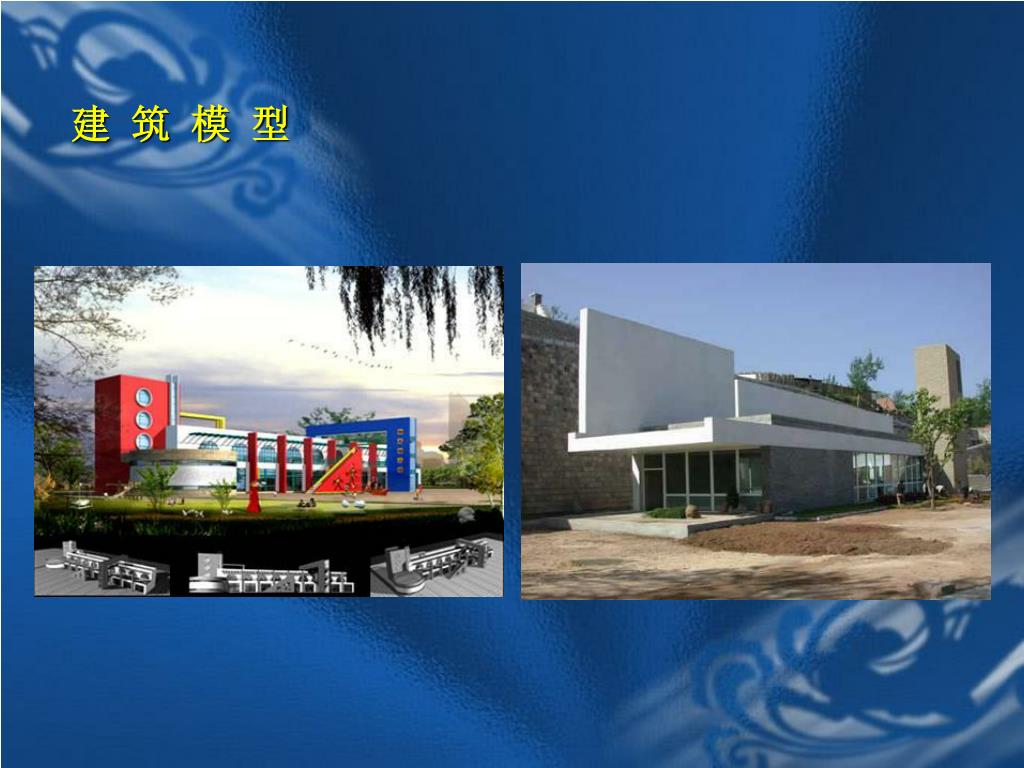

15. 建 筑 模 型

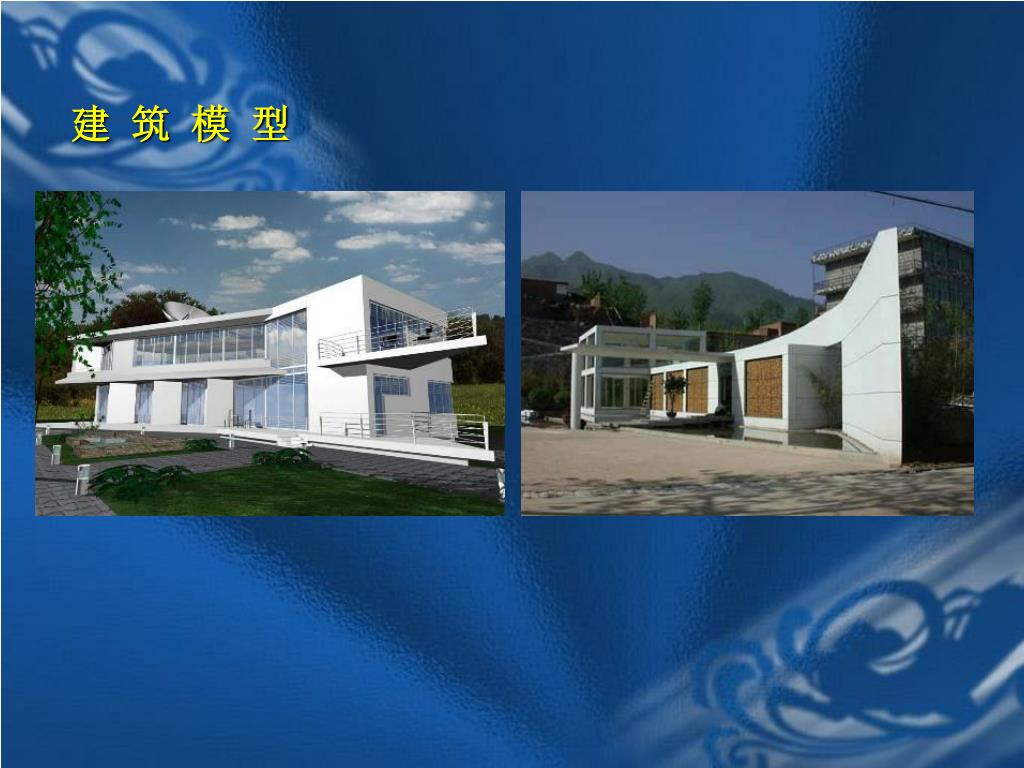

16. 建 筑 模 型

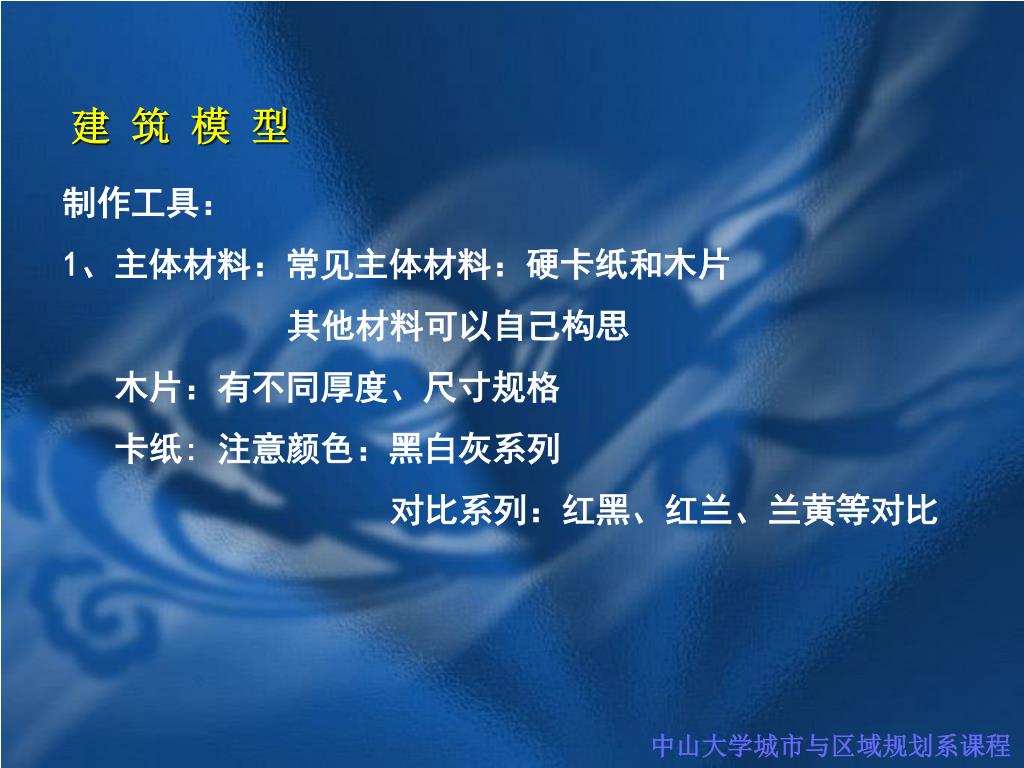

17. 建 筑 模 型 制作工具： 1、主体材料：常见主体材料：硬卡纸和木片 其他材料可以自己构思 木片：有不同厚度、尺寸规格 卡纸: 注意颜色：黑白灰系列 对比系列：红黑、红兰、兰黄等对比 中山大学城市与区域规划系课程

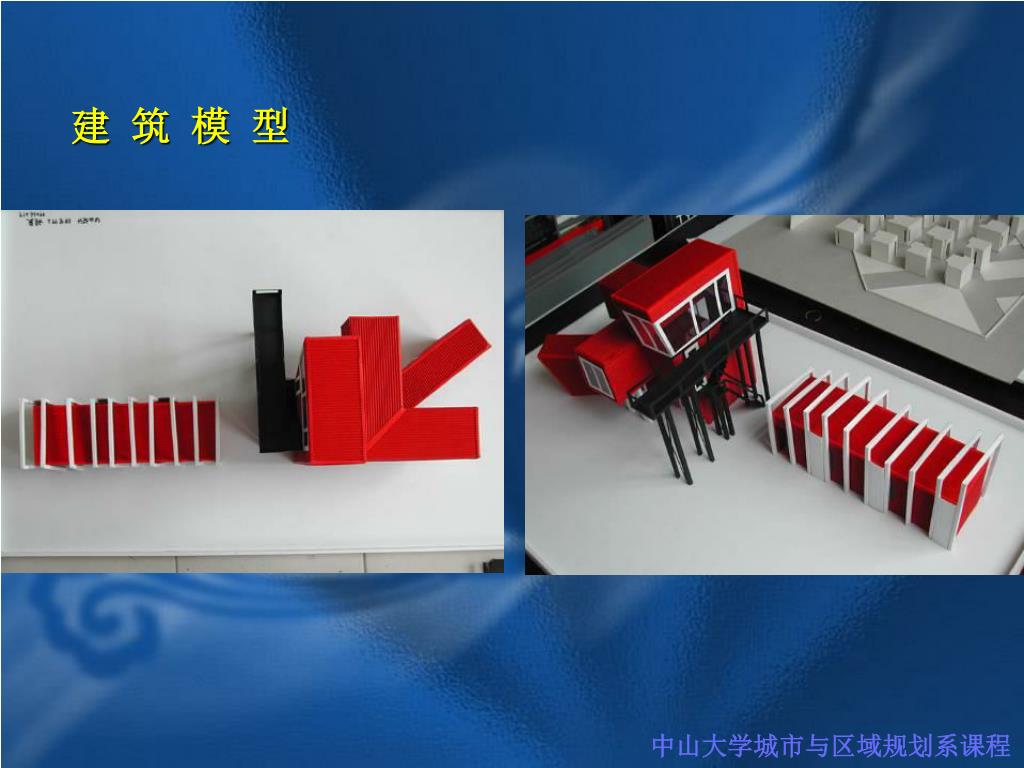

18. 建 筑 模 型 中山大学城市与区域规划系课程

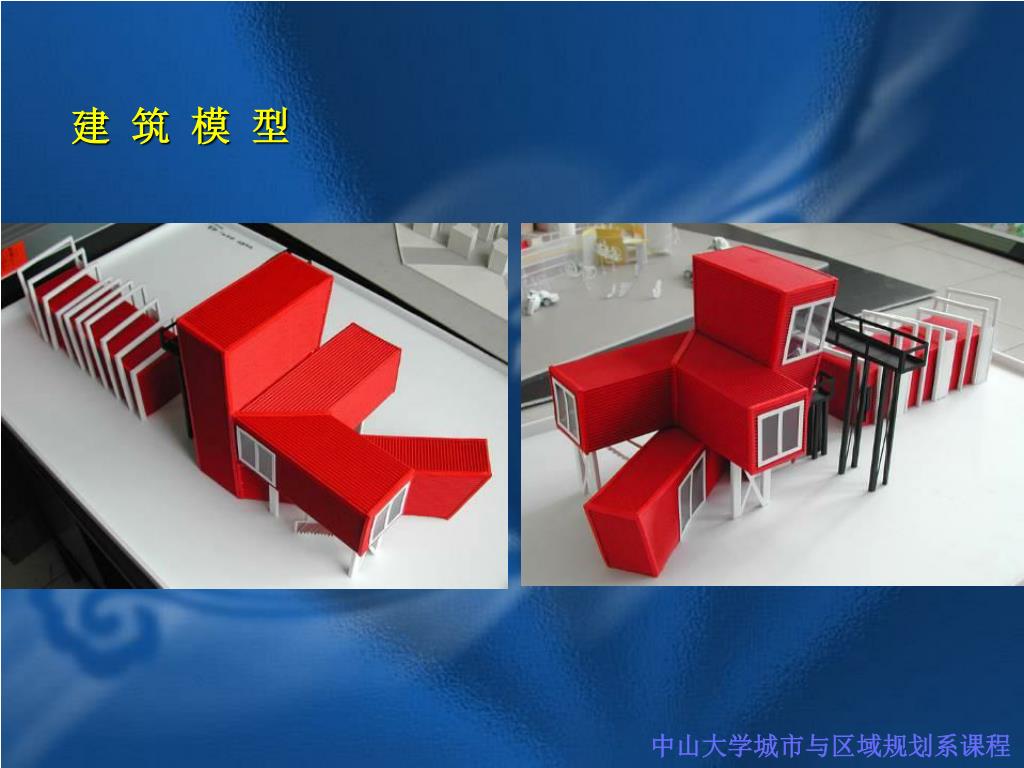

19. 建 筑 模 型 中山大学城市与区域规划系课程

20. 建 筑 模 型 制作工具： 2、刀:美工刀、刀片（单面、双面）、剪刀 3、尺：钢尺 中山大学城市与区域规划系课程

21. 建 筑 模 型 制作工具： 4、粘剂：浆糊 普通胶水 固体胶 模型胶 专门的多种类 双面胶 5、打磨工具：砂纸 中山大学城市与区域规划系课程

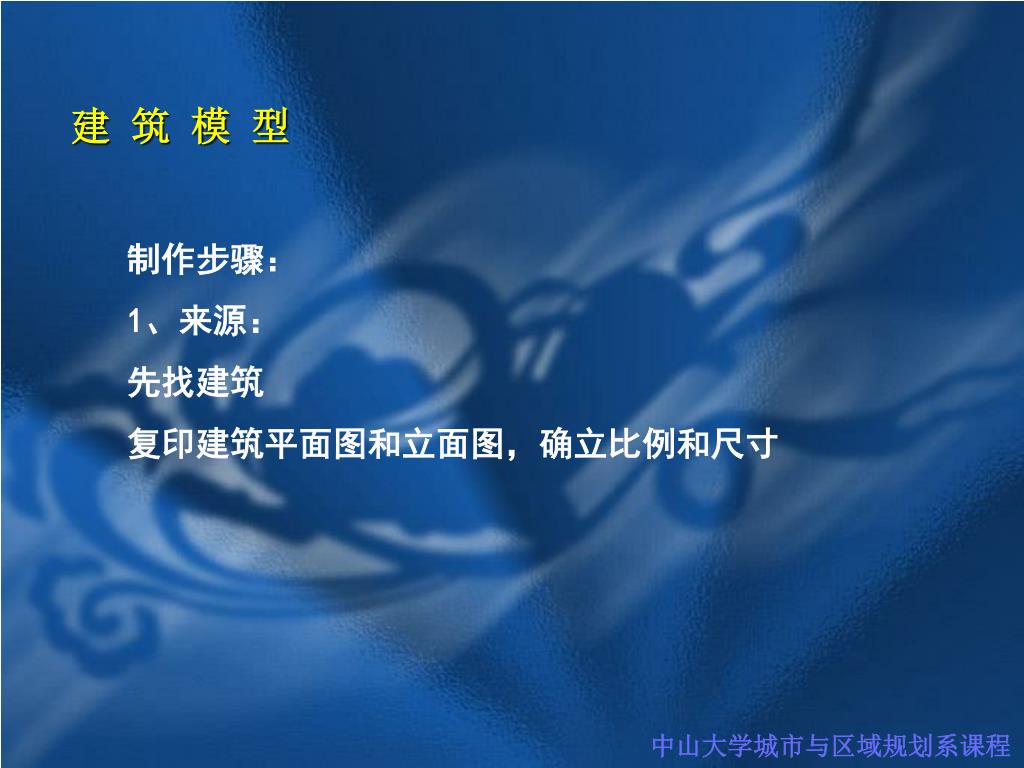

22. 建 筑 模 型 制作步骤： 1、来源： 先找建筑 复印建筑平面图和立面图，确立比例和尺寸 中山大学城市与区域规划系课程

23. 建 筑 模 型 制作步骤： 2、先做底板： 材料：木板、卡纸、吹塑纸等 尺寸：A3左右 整体比例也可以不是整数 底板上要先刻下建筑的底层平面 中山大学城市与区域规划系课程

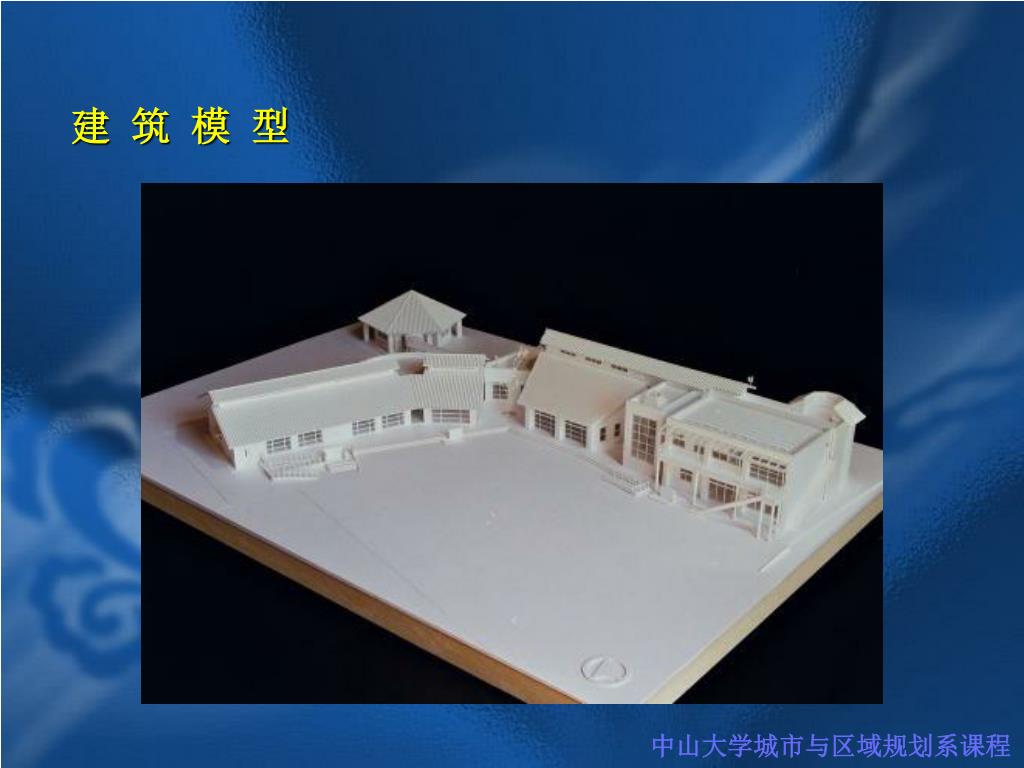

24. 建 筑 模 型 中山大学城市与区域规划系课程

25. 建 筑 模 型 制作步骤： 3、再做建筑： 方法一：如果建筑形体丰富，可以先做部分建筑，再逐步拼接粘到底板上等 中山大学城市与区域规划系课程

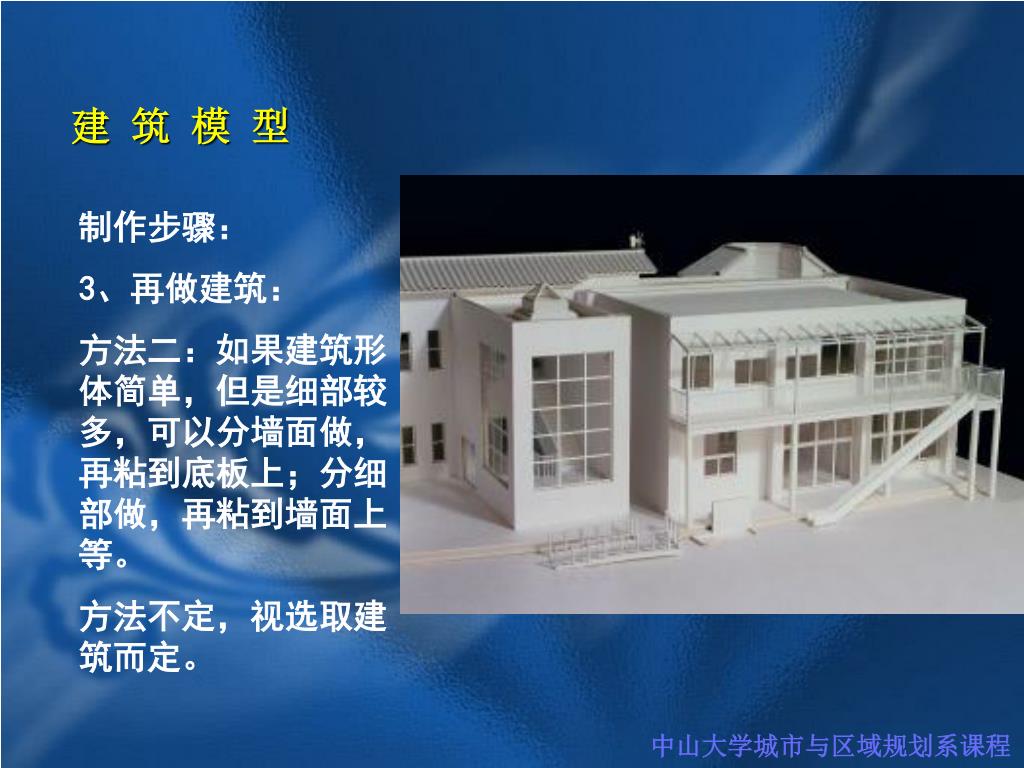

26. 建 筑 模 型 制作步骤： 3、再做建筑： 方法二：如果建筑形体简单，但是细部较多，可以分墙面做，再粘到底板上；分细部做，再粘到墙面上等。 方法不定，视选取建筑而定。 中山大学城市与区域规划系课程

27. 建 筑 模 型－较好实例 中山大学城市与区域规划系课程

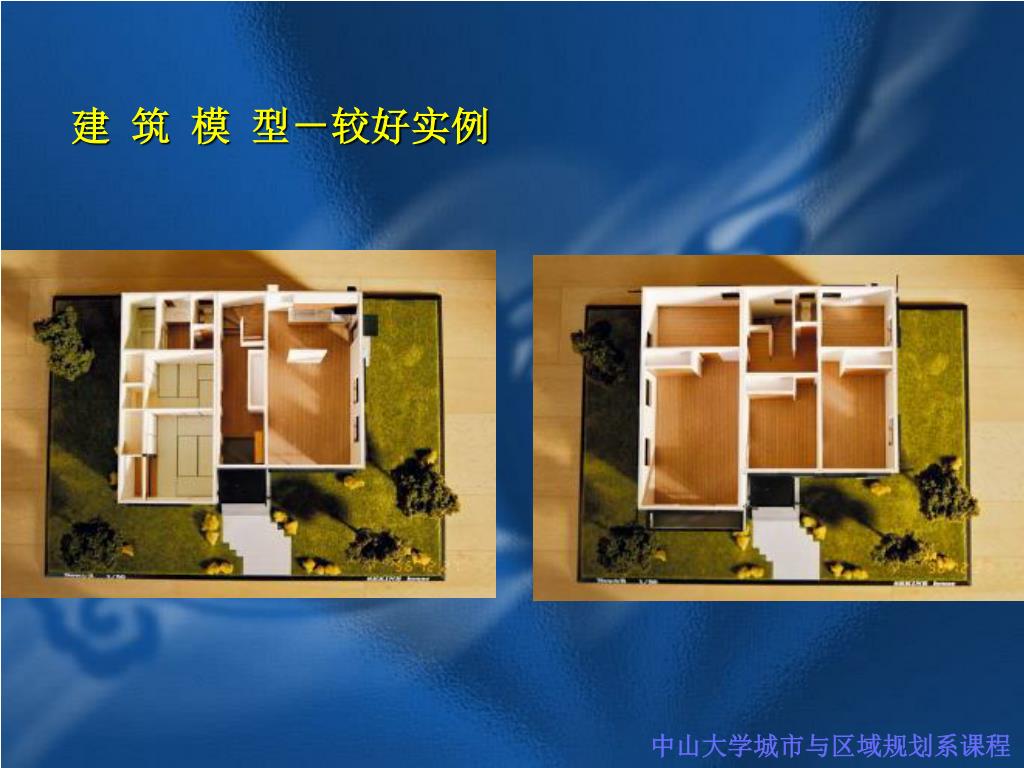

28. 建 筑 模 型－较好实例 中山大学城市与区域规划系课程

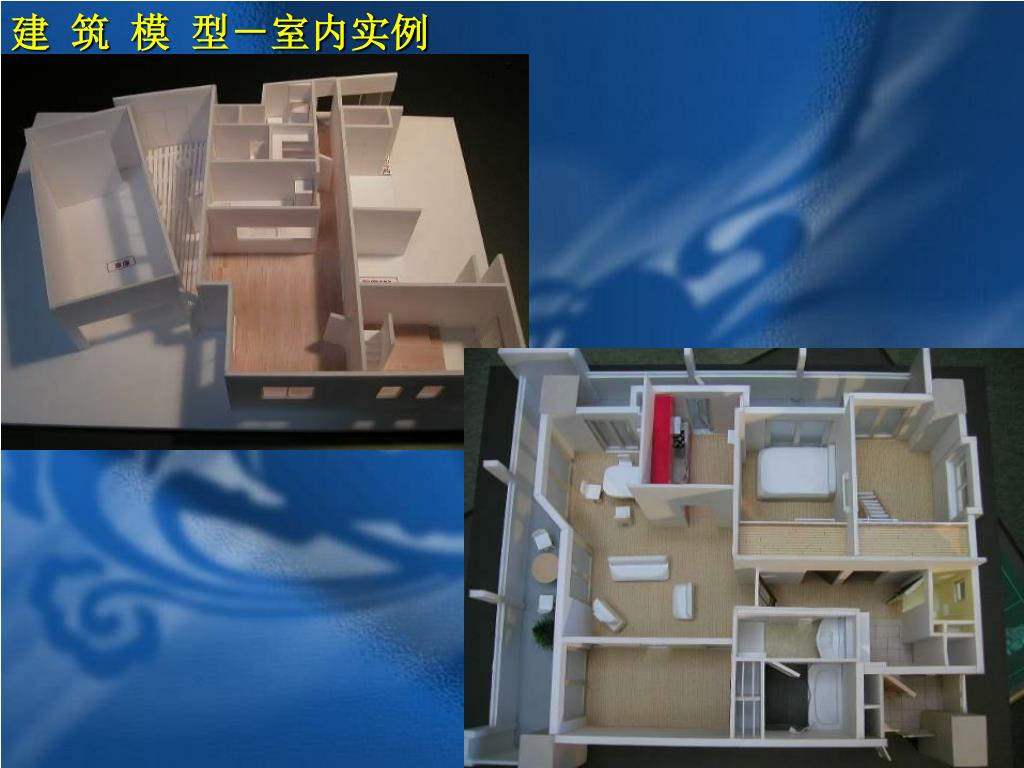

29. 建 筑 模 型－室内实例 中山大学城市与区域规划系课程

30. 建 筑 模 型－室内实例 中山大学城市与区域规划系课程

31. 建 筑 模 型－实例 中山大学城市与区域规划系课程

32. 建 筑 模 型－室内实例 中山大学城市与区域规划系课程

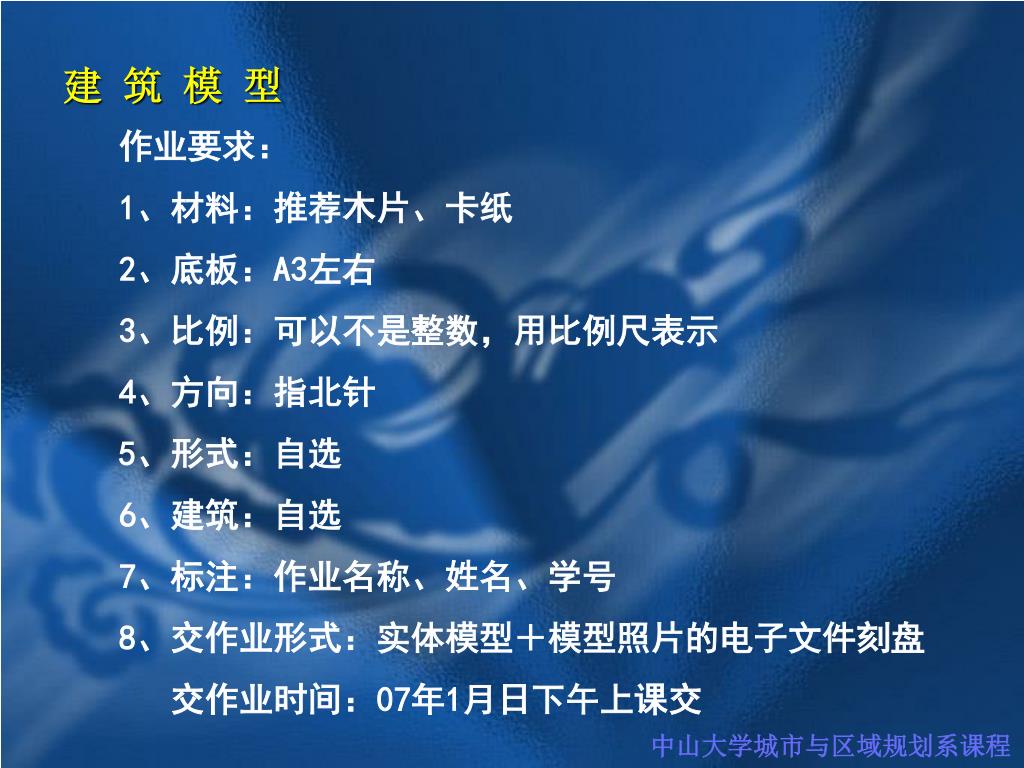

33. 建 筑 模 型 作业要求： 1、材料：推荐木片、卡纸 2、底板：A3左右 3、比例：可以不是整数，用比例尺表示 4、方向：指北针 5、形式：自选 6、建筑：自选 7、标注：作业名称、姓名、学号 8、交作业形式：实体模型＋模型照片的电子文件刻盘 交作业时间：07年1月日下午上课交 中山大学城市与区域规划系课程

34. 01/02/03/04城规模型作业

48. 讲课到此结束 谢 谢！
