  1. 绪 论 山东建筑大学 交通工程专业

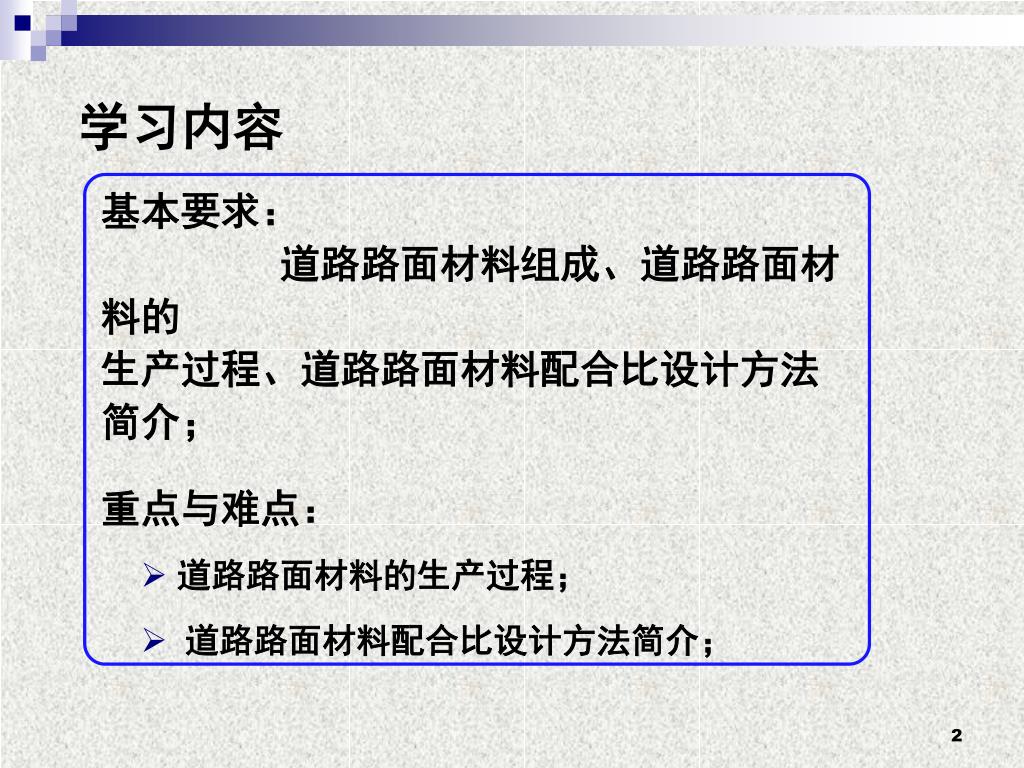

  2. 学习内容 • 基本要求： • 道路路面材料组成、道路路面材料的 • 生产过程、道路路面材料配合比设计方法 • 简介； • 重点与难点： • 道路路面材料的生产过程； • 道路路面材料配合比设计方法简介；

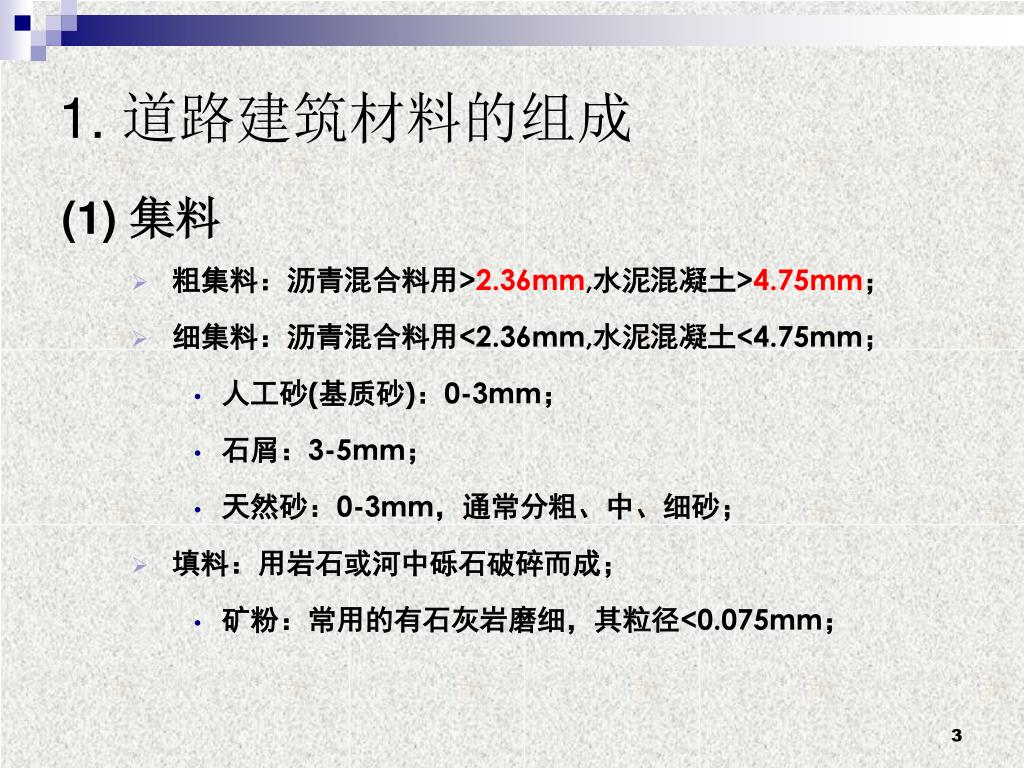

  3. 1. 道路建筑材料的组成 (1) 集料 • 粗集料：沥青混合料用>2.36mm,水泥混凝土>4.75mm； • 细集料：沥青混合料用<2.36mm,水泥混凝土<4.75mm； • 人工砂(基质砂)：0-3mm； • 石屑：3-5mm； • 天然砂：0-3mm，通常分粗、中、细砂； • 填料：用岩石或河中砾石破碎而成； • 矿粉：常用的有石灰岩磨细，其粒径<0.075mm；

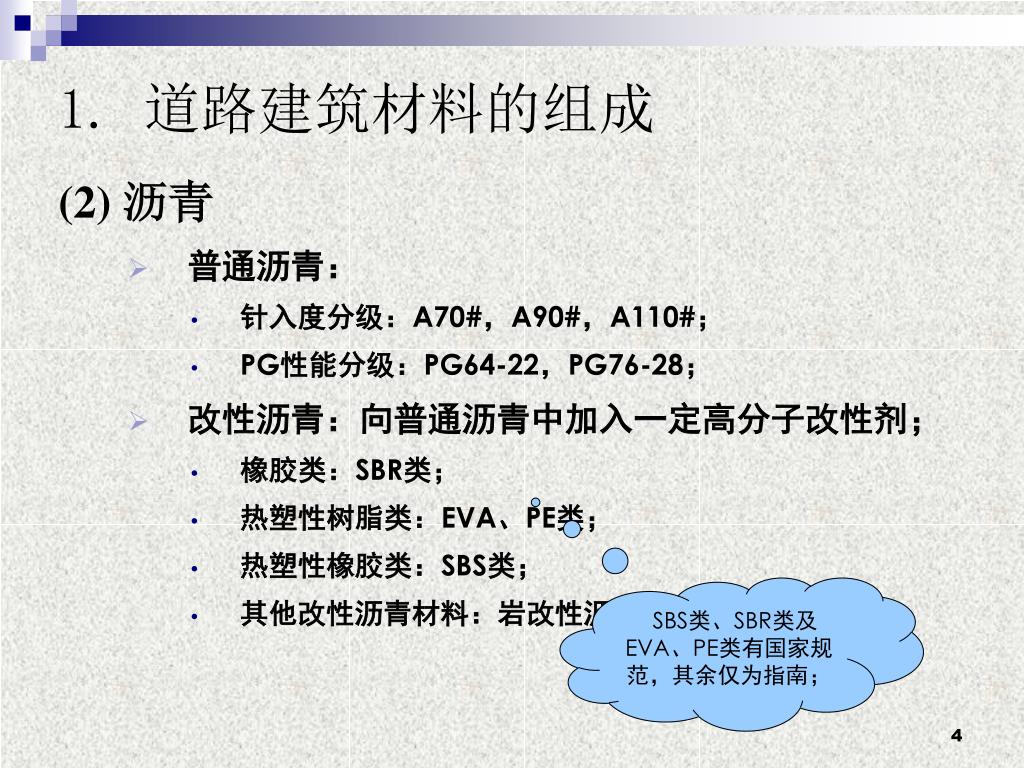

  4. 1. 道路建筑材料的组成 SBS类、SBR类及EVA、PE类有国家规范，其余仅为指南； (2) 沥青 • 普通沥青： • 针入度分级：A70#，A90#，A110#； • PG性能分级：PG64-22，PG76-28； • 改性沥青：向普通沥青中加入一定高分子改性剂； • 橡胶类：SBR类； • 热塑性树脂类：EVA、PE类； • 热塑性橡胶类：SBS类； • 其他改性沥青材料：岩改性沥青、橡胶改性沥青；

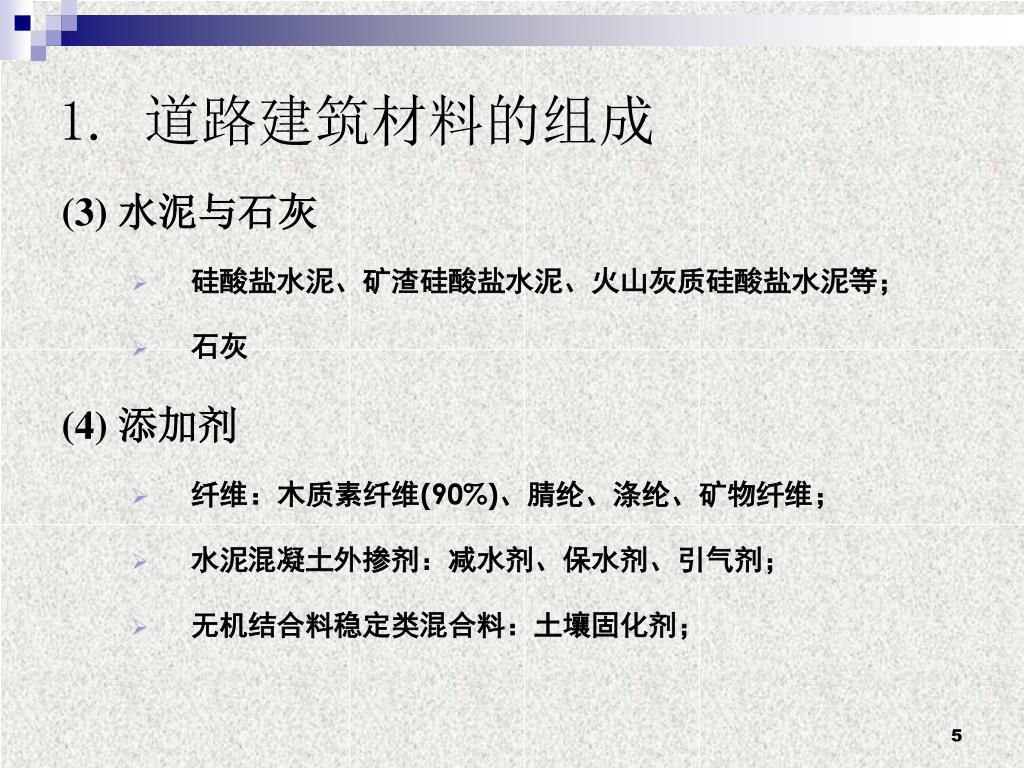

  5. 1. 道路建筑材料的组成 (3) 水泥与石灰 • 硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥等； • 石灰 (4) 添加剂 • 纤维：木质素纤维(90%)、腈纶、涤纶、矿物纤维； • 水泥混凝土外掺剂：减水剂、保水剂、引气剂； • 无机结合料稳定类混合料：土壤固化剂；

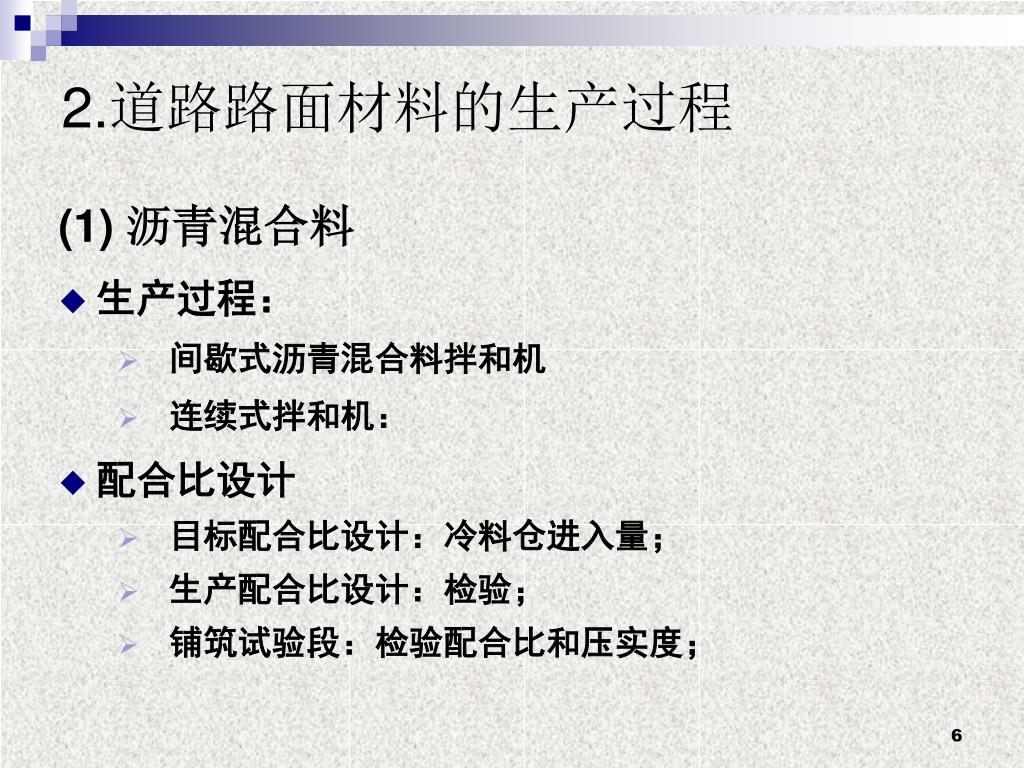

  6. 2.道路路面材料的生产过程 (1) 沥青混合料 • 生产过程： • 间歇式沥青混合料拌和机 • 连续式拌和机： • 配合比设计 • 目标配合比设计：冷料仓进入量； • 生产配合比设计：检验； • 铺筑试验段：检验配合比和压实度；

  7. 图1-1 间歇式拌和机

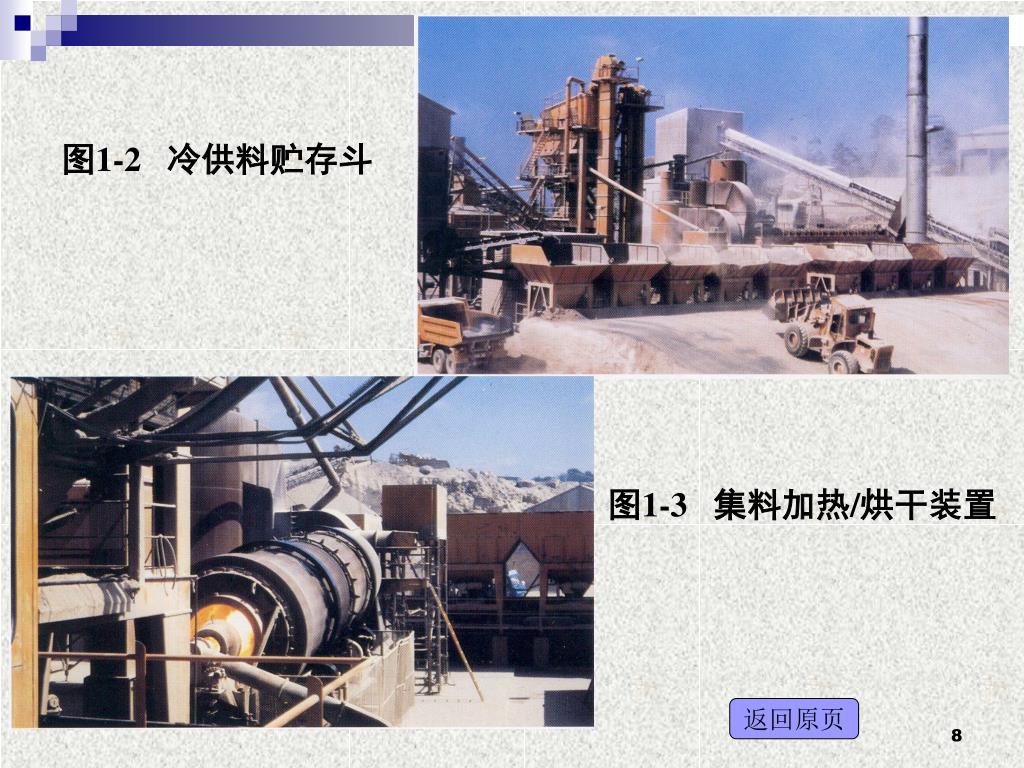

  8. 图1-2 冷供料贮存斗 图1-3 集料加热/烘干装置 返回原页

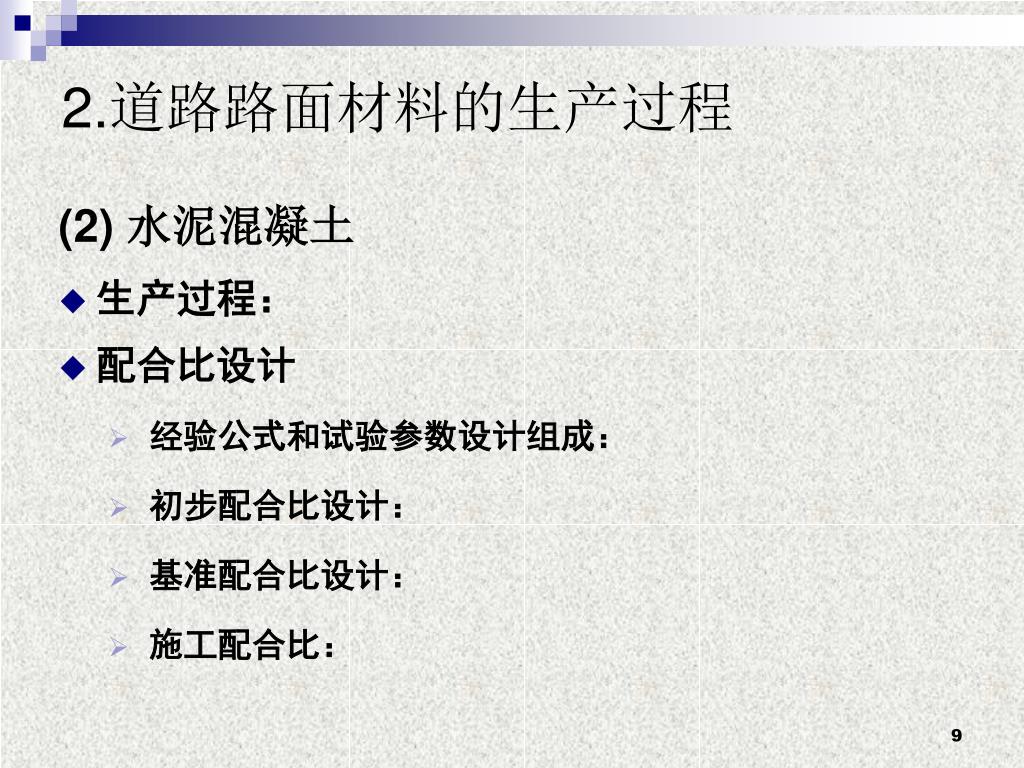

  9. 2.道路路面材料的生产过程 (2) 水泥混凝土 • 生产过程： • 配合比设计 • 经验公式和试验参数设计组成： • 初步配合比设计： • 基准配合比设计： • 施工配合比：

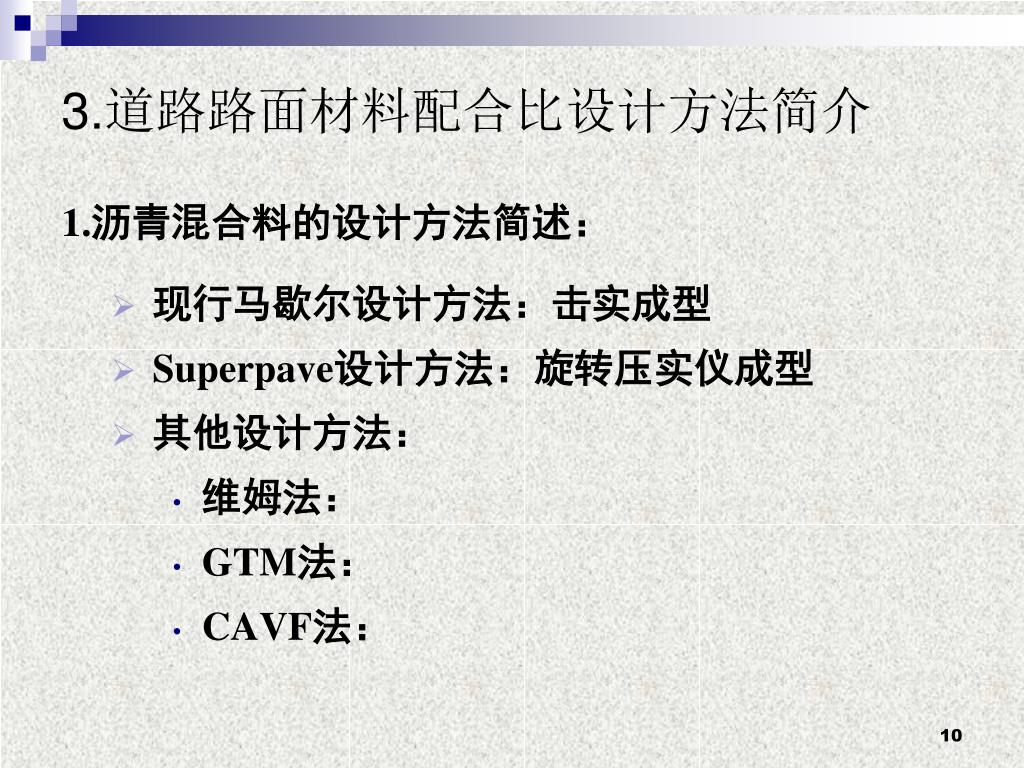

  10. 3.道路路面材料配合比设计方法简介 1.沥青混合料的设计方法简述： • 现行马歇尔设计方法：击实成型 • Superpave设计方法：旋转压实仪成型 • 其他设计方法： • 维姆法： • GTM法： • CAVF法：

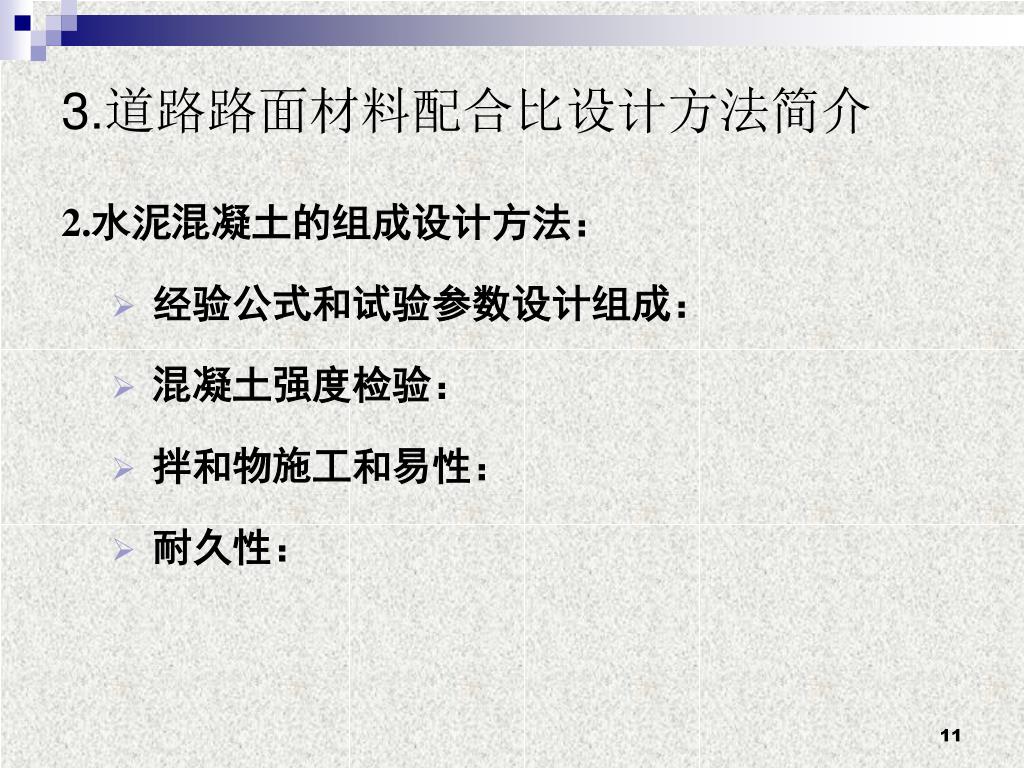

  11. 3.道路路面材料配合比设计方法简介 2.水泥混凝土的组成设计方法： • 经验公式和试验参数设计组成： • 混凝土强度检验： • 拌和物施工和易性： • 耐久性：

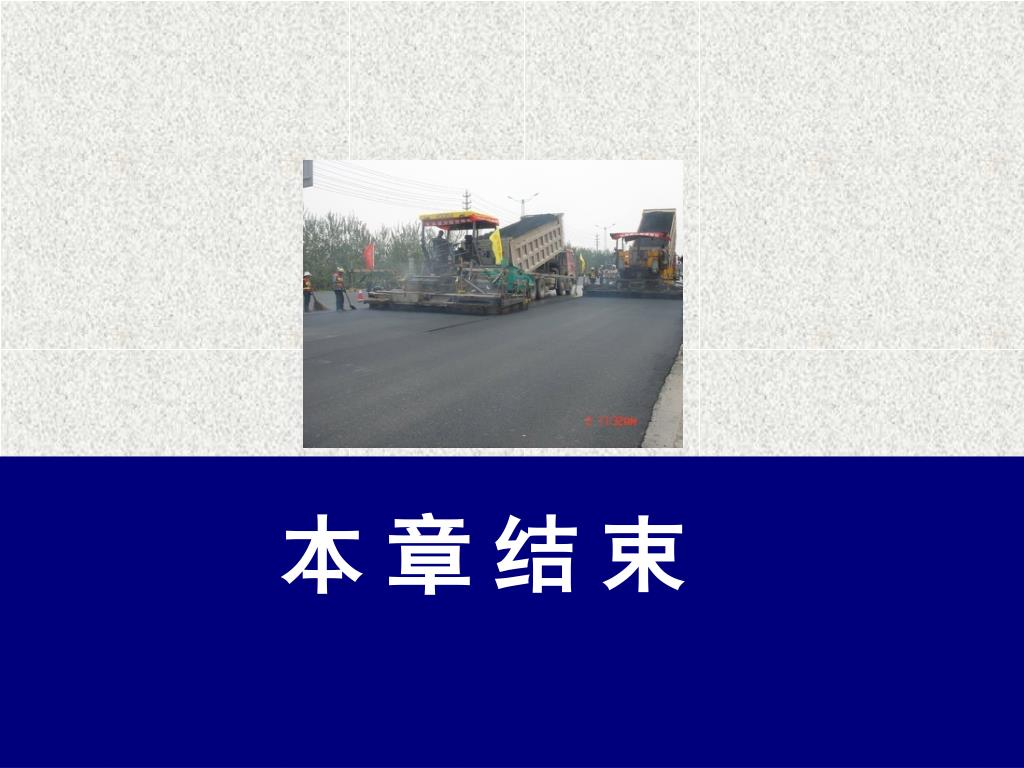

  12. 本 章 结 束
