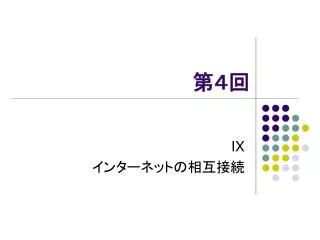

  1. 第４回 IX インターネットの相互接続

  2. ネットワークの接続 • Internet: NetworkとNetworkの接続 • 相互接続とサービスの売買 • IX v.s Local Peer • PeerとTransit

  3. インターネットは、鉄道網！？ • 自律システムの相互接続 • 近距・遠距離鉄道とアクセス網とバックボーン • 目的地の駅名と経路制御 • ターミナル駅とIX • 乗り換え駅とLocal Peer • インターネットは、ネットワークが相互に接続することによって、全世界を包むようなネットワークを形成している。 • つながることがMUST！！ • インターネットの発展とは • “個々のネットワークの発展”　と • “ネットワーク同士の接続の発展”

  4. 最初のIX NSFNET Fiber West Fiber East NASA Science Network DOE DDN その後、名前が変わって、FIX West, FIX East Federal Internet eXchange 現在では、MAE-EAST MAE-WESTとしてMajorIX

  5. ネットワーク同士の接続 • インターネット：　接続しなければ意味がない！ 　　でも、問題もいろいろある。 • 昔：　研究用ネットワークの時代 • 相互に接続することの問題点はAUP • 今：　商用IPサービスの時代 • 相互に接続することの問題点は、 • マーケットの奪い合い • ネットワーク形態の違いによる提供する側と、される側の関係 • ビジネス戦略上の問題

  6. NSFnet時代のネットワークアーキテクチャ • BackboneとRegional Network NSFnet NASA Science Network DoE Network BayArea Network Boston Chicago UCB Stanford MIT

  7. AUP • Access Use Policy • Networkを利用に関するポリシー • 多くの場合、Foundingに依存 • NSFNET • 基本的には,研究・教育目的のみ利用可能 • 1991年　CIX： Commercial Internet eXchange Association, Inc • Formed by CERFnet, PSInet, AlterNet,

  8. NSFNET BackboneからNAPへ • 1995年 • 商用ISPの充実したオペレーション • 税金～ビジネスへ • 新しいNAP Architecture • 3 priority NAP • Sprint NAP(New York) • PacBell NAP(San Francisco) • Ameritech NAP(Chicago) • コモディティは、商用ISP • 研究は、vBNS(very high speed Backbone Network System)

  9. NAP Location

  10. NAP 商用ISPBackbone（MCInet, SprintLink) PacBell NAP Sprint NAP Ameritech NAP BayArea Network Boston Chicago UCB Stanford MIT

  11. IXを中心としたInternetの構成図 • NSPIXP • http://nspixp.sfc.wide.ad.jp/ • JPIX • http://www.jpix.co.jp/ • vBNS • http://www.vbns.net/ • StarTAP • http://www.startap.net/NETWORKS/ • Abilene • http://www.ucaid.edu/abilene/html/maps.html/ • UUNET • http://www1.worldcom.com/global/about/network/ • AboveNet • http://www.above.net/network/index.html • http://west-boot.mfnx.net/traffic/#top

  12. vBNS Realtime Backbone Traffic

  13. IXにおける相互接続 • Layer２　ＩＸ　と　Layer３　IX • Routing Policyへの関わり方 • バイ・ラテラルな契約 ISP A ISP C ISP A ISP A IX IX ISP B ISP D ISP A ISP A

  14. ＩＸにおけるＰｅｅｒとＴｒａｎｓｉｔ • Ｐｅｅｒ • 広義では、ＢＧＰのセッションを張ること • ＢＧＰ：　ＡＳ間の経路制御プロトコル • 経路交換を行う Peerを張る • 狭義では、自分（ＡＳ）の経路情報だけを交換する • Ｔｒａｎｓｉｔ • 隣接ＡＳのトラフィックを自分を超えて次のＡＳに運ぶ • 自分以外の経路情報も提供する AS 1 AS 2 AS 3 Peer Peer Transit

  15. IXにおける相互接続の現状 • ほとんどのＩＸがＬａｙｅｒ２　ＩＸ • 2つのＰｅｅｒ Group • 大手ＩＳＰ間は、相互にPeerしている • Tier 1同士は、Peerする。しかしそれ以外とはしない • Tier 1: Nation wideなISP • 3つ以上のMajorIXにT.3以上で接続しているISP（その昔） • 中小のISP同士は、その中でPeerしている • Data Centerは、多くのＩＳＰとＰｅｅｒ

  16. ＩＸにおける相互接続の現状

  17. インターネットにおけるネットワークの接続 • 相互接続 • 相互接続するネットワークは対等 • 金銭的なやり取りは生じない • 接続性を購入する • 接続サービスを購入する • 接続するネットワークには、提供する側と提供される側の関係が存在する • 一般的には,提供される側が、提供する側に接続料金を支払う

  18. ISP-A ISP-C IX ISP-B お金 ISP-E ISP-E ISP-E お客さんが、いつのまにか相互接続？ • ＩＳＰが小規模なとき • 上位ＩＳＰからコネクティビティを買っていた • 規模が大きくなると • ＩＸなどへの接続 • 今までコネクティビティを買っていたＩＳＰとも対等に相互接続を要求

  19. インターネットって、本当に鉄道モデル？ • 鉄道網では、接続に関して、それほど難しい問題は発生しないのに、なぜインターネットにおける接続では、いろいろな問題が発生するのか？ • 鉄道網は、利用者がそれぞれの電車会社に料金を支払う • 相互接続することに対する金銭的なやり取りはない • 多くのお客さんが使ってくれることが重要 • インターネットの課金モデルは、鉄道網とは、全く異なる

  20. インターネットの課金モデル • 利用者からの集金したお金を、インターネット全体で分け合ってる？

  21. インターネットの課金 • パケット課金、従量課金しない理由 • 課金システムのオーバーヘッド • どのパケットに課金するのか • 定額課金 • 利用者がローカルプロバイダに支払うのは分かる • ISP間の費用負担は。。。。 • 生き残れるのは,駅前プロバイダと非常に大規模なISP数社のみ？。。。
