  1. Server • Server tjenester • Server hardware

  2. Server tjenester • Fil/print • Database • Web • Applikasjon • Mail • Gruppevare • Terminalserver • På de fleste servere er disksystemet flaskehalsen

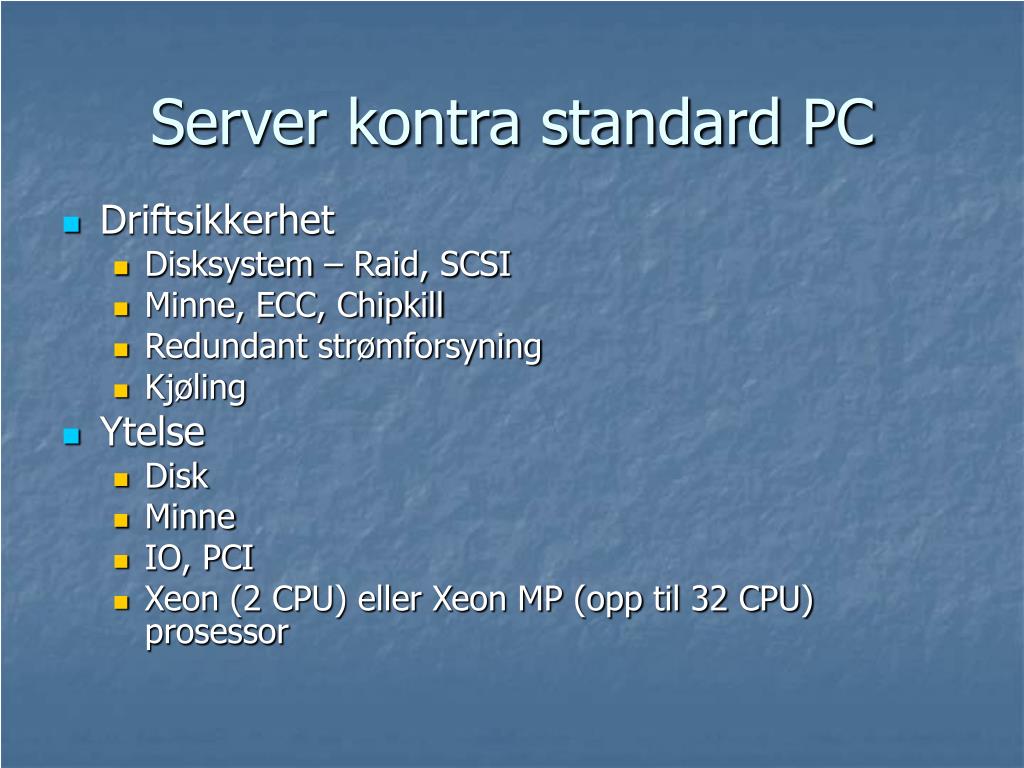

  3. Server kontra standard PC • Driftsikkerhet • Disksystem – Raid, SCSI • Minne, ECC, Chipkill • Redundant strømforsyning • Kjøling • Ytelse • Disk • Minne • IO, PCI • Xeon (2 CPU) eller Xeon MP (opp til 32 CPU) prosessor

  4. Server kontra standard PC • Overvåkning • Bedre monitorering, temperatur, vifter • Remote Access når OS er nede • Auto restart (Watchdog timer) • Spesial kabinett • Store serverkabinett • 19” Rack

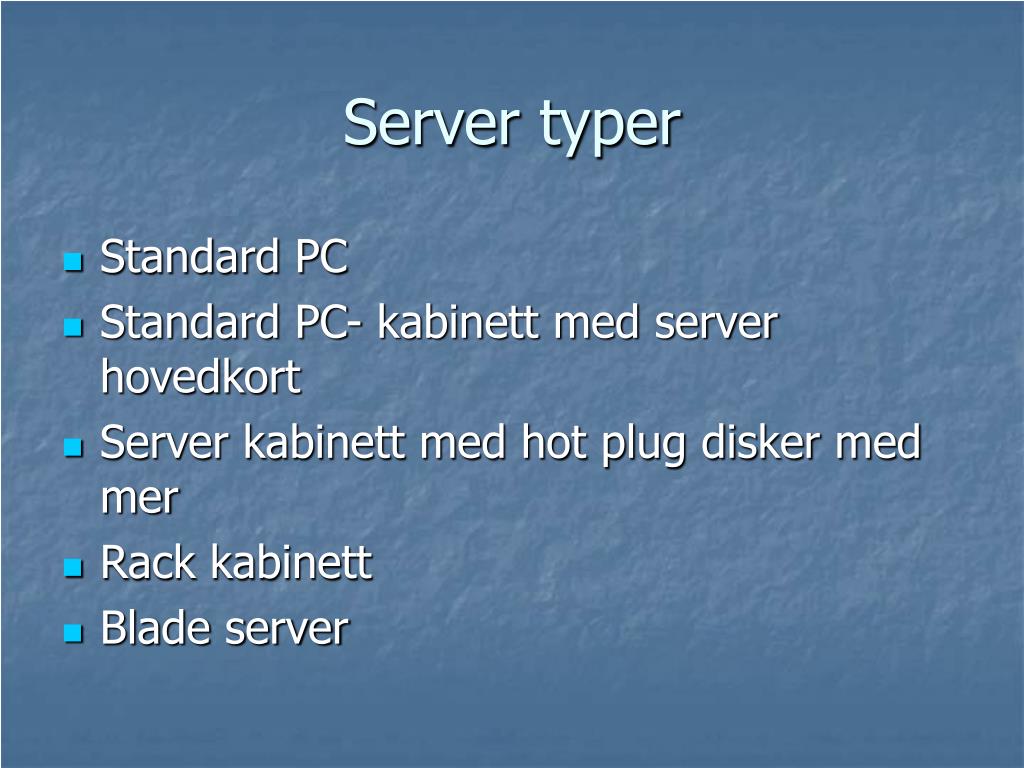

  5. Server typer • Standard PC • Standard PC- kabinett med server hovedkort • Server kabinett med hot plug disker med mer • Rack kabinett • Blade server

  6. 19” Rack • Standard som brukes i proffsammenheng for data, tele, lyd, industri med mer. • Bredden er standard 19” • Høyde og dybde forskjellig • Enhetene som monteres i rack måles i ”U”, 1U, 2U osv • 1U=1,75” ca 44,5mm

  7. 19” Rack utstyr • Server • Lagring • Switch • KVM switch • Skjerm/tastatur • UPS • Hyller • Strømfordeling • Kabelføring

  8. Blade server • Flere servere i ett kabinett • Typisk 10 maskiner i ett 7U kabinett • 1-2 CPU, minne og 1-2 disker per Blade • Felles strømforsyning, KVM, nettswitch og overvåkning Dell Poweredge 1855

  9. Brikkesett for server • IO, disk og minnehåndtering er vel så viktig som CPU • Egne brikkesett for server • Broadcom Serverworks • Intel E7501 Dell med Serverworks GC-LE Server hovedkort

  10. PCI • PCI finnes i 32 og 64 bit versjoner og forskjellig hastighet • PCI-X og PCI-e brukes i servere, 64 bit og 133 Mhz • Servere bruker flere PCI-kanaler • PCI oversikt

  11. Raid • Redundant Array of Independent Disks; originally redundant Array of Inexpensive Disks • Raid 1 – Speiling • Raid 5 – Striping med paritet • Minst tre disker • En av diskene faller bort • Bra kompromiss mellom ytelse og kostnader • Raid kan implementeres i Software, men vanligvis brukes hardware Raid kontroller

  12. Raid • Generelt er Raid tregere på skriving enn lesing. • Det skal genereres paritet som også skal skrives til disk • Kompenseres ved å bruke Caching også til skriving • Krever batteribackup av Raid kontrolleren

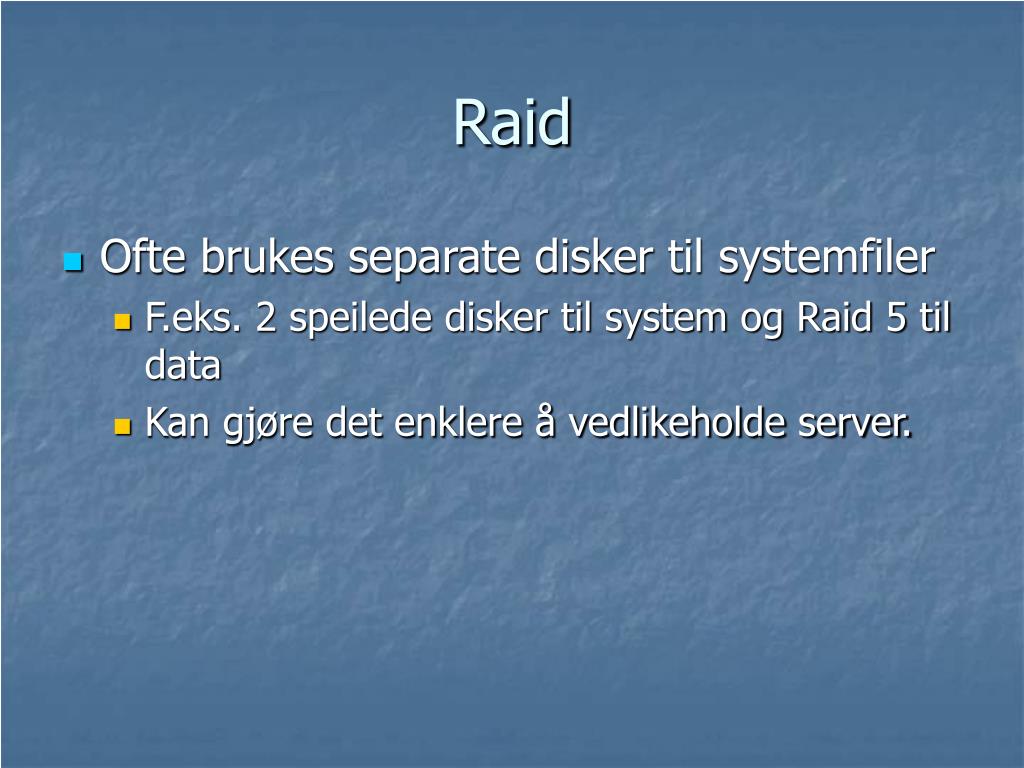

  13. Raid • Ofte brukes separate disker til systemfiler • F.eks. 2 speilede disker til system og Raid 5 til data • Kan gjøre det enklere å vedlikeholde server.

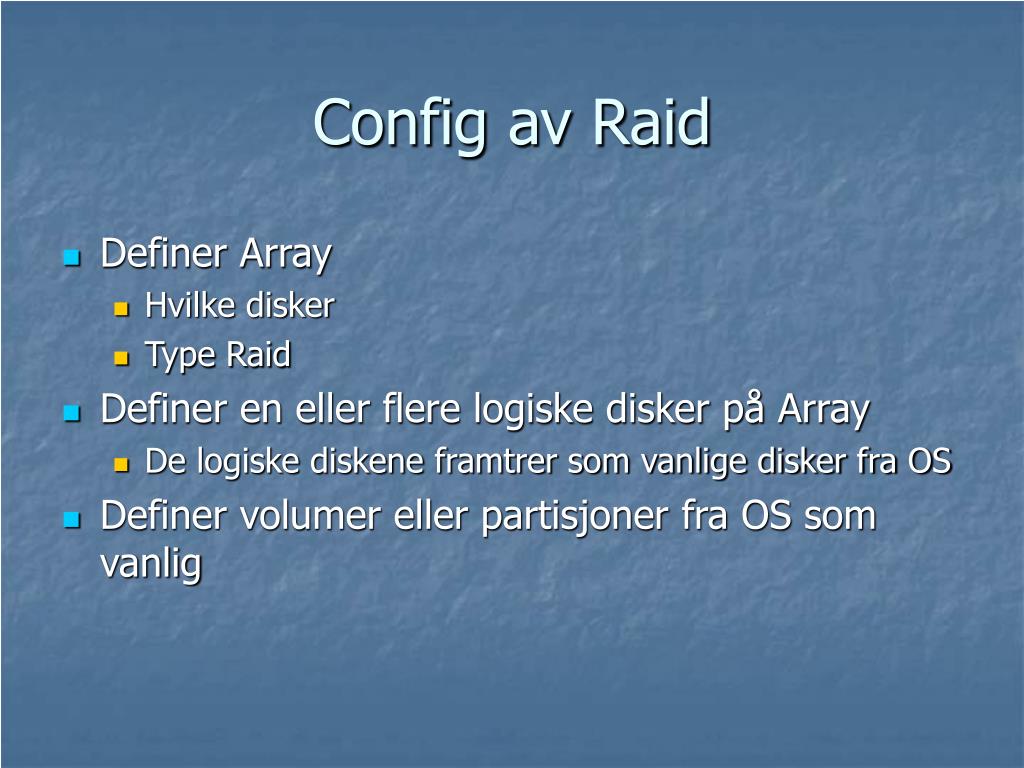

  14. Config av Raid • Definer Array • Hvilke disker • Type Raid • Definer en eller flere logiske disker på Array • De logiske diskene framtrer som vanlige disker fra OS • Definer volumer eller partisjoner fra OS som vanlig

  15. Lab oppgave Oppgave
