  1. 家庭电路 大衙中学 黄英莲

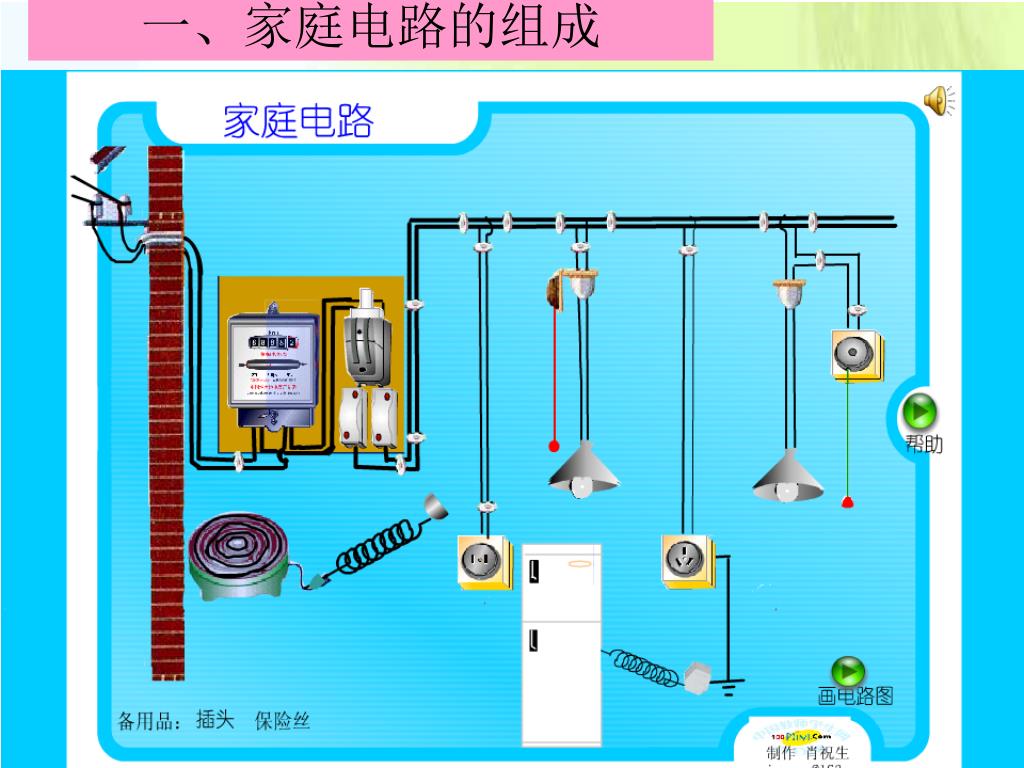

  2. 一、家庭电路的组成

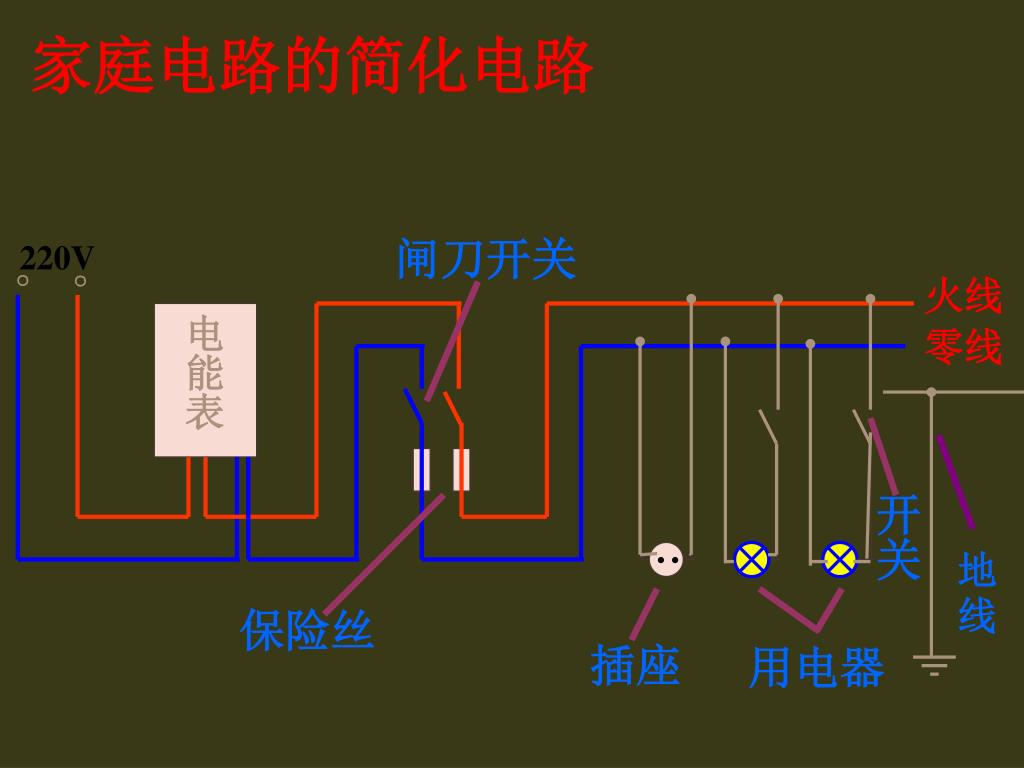

  3. 。 220V 。 火线 电能表 零线 .. 家庭电路的简化电路 闸刀开关 开关 地线 保险丝 插座 用电器

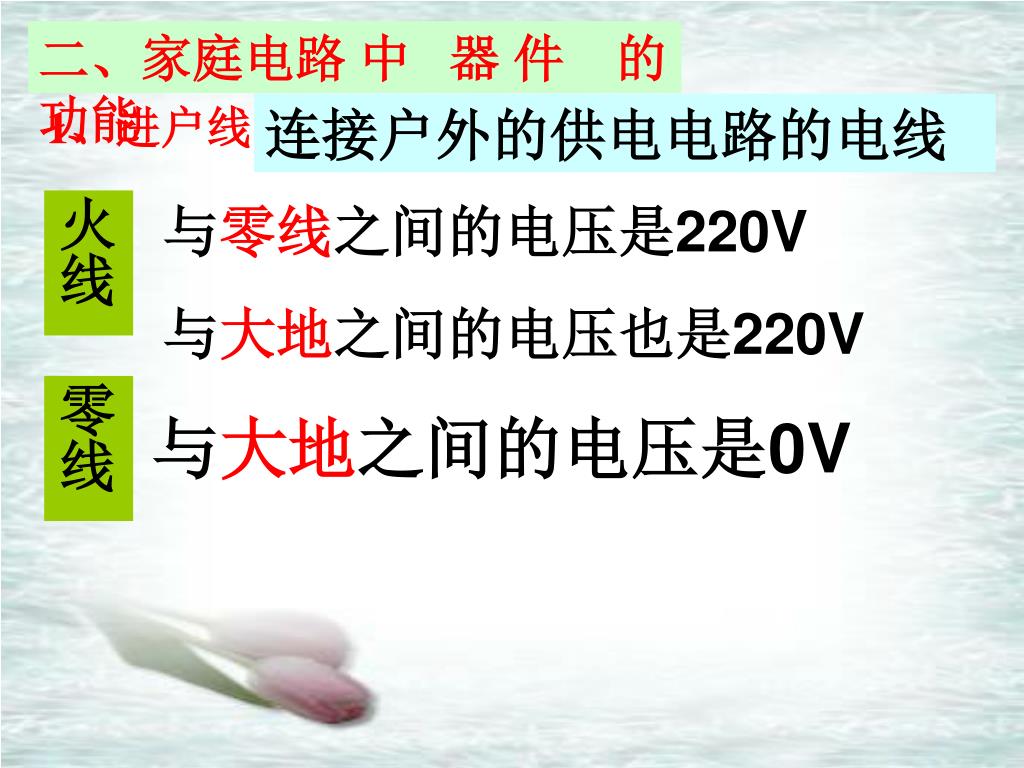

  4. 二、家庭电路 中 器 件 的功能 1、进户线 连接户外的供电电路的电线 火线 与零线之间的电压是220V 与大地之间的电压也是220V 零线 与大地之间的电压是0V

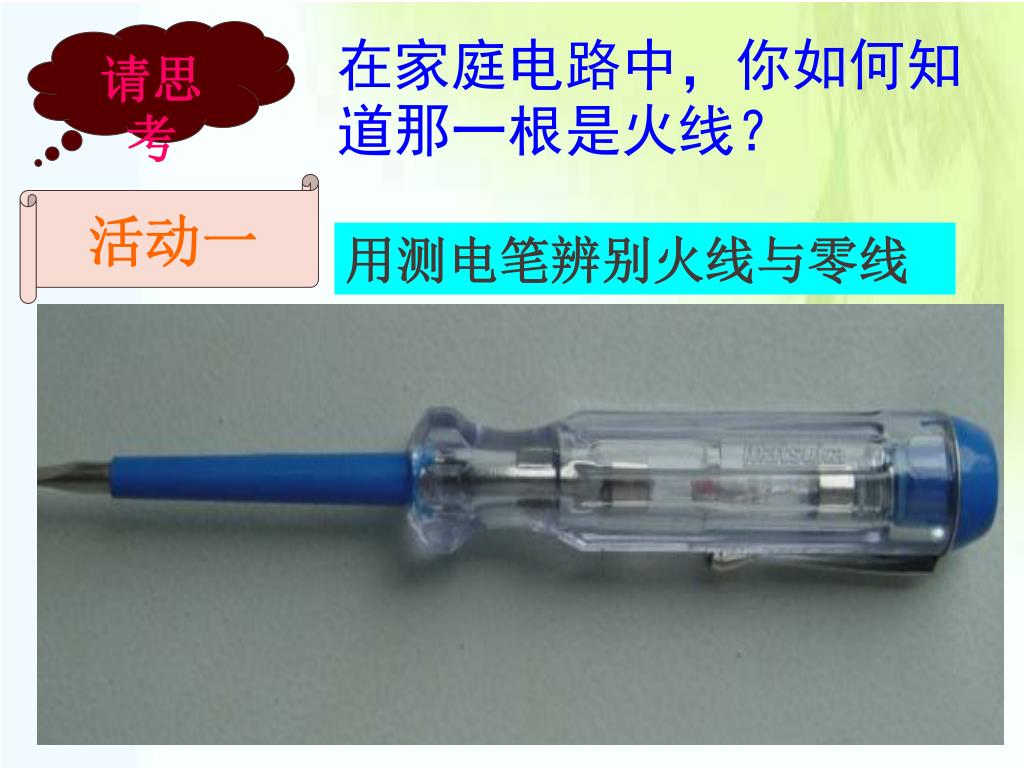

  5. 请思考 在家庭电路中，你如何知道那一根是火线？ 活动一 用测电笔辨别火线与零线

  6. 2、测 电 笔的种类 感应测电笔

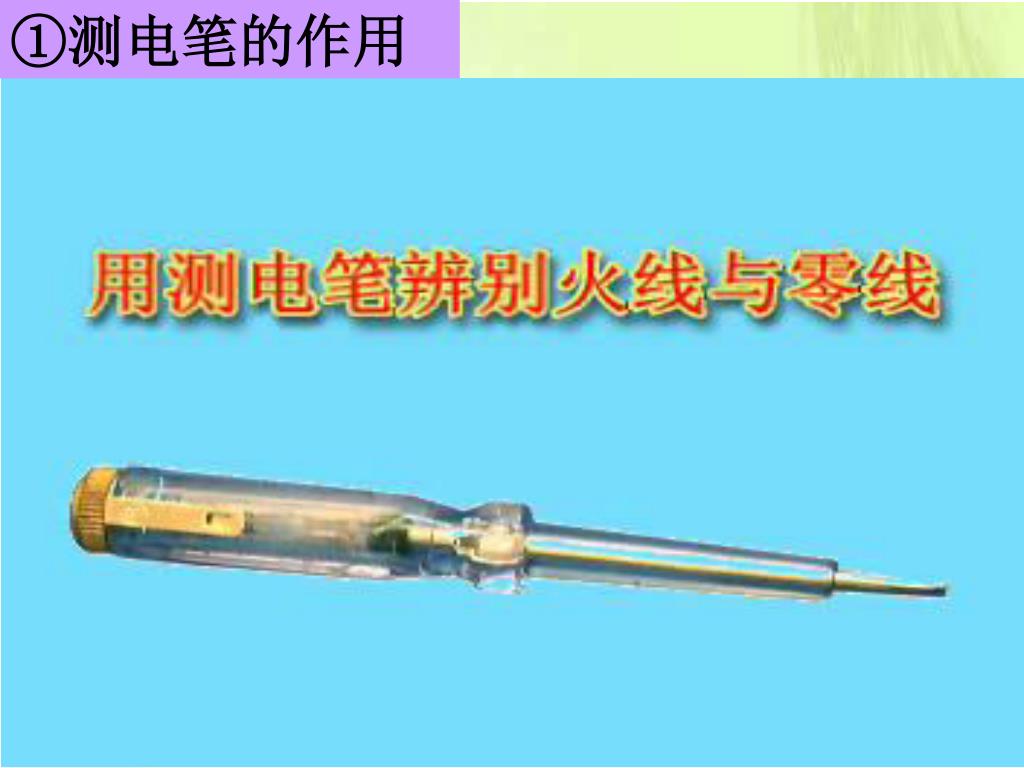

  7. ①测电笔的作用 测电笔的使用

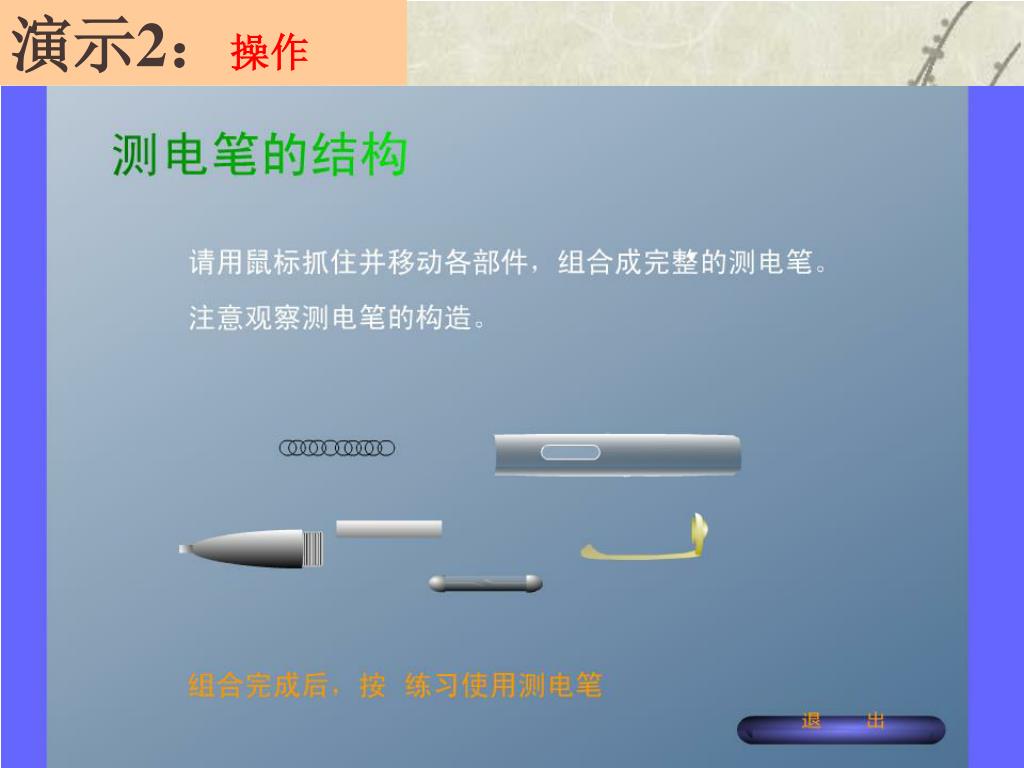

  8. ②测电笔的构造 氖管 高电阻 弹簧 笔尖金属体 笔尾金属体

  9. 演示2：操作

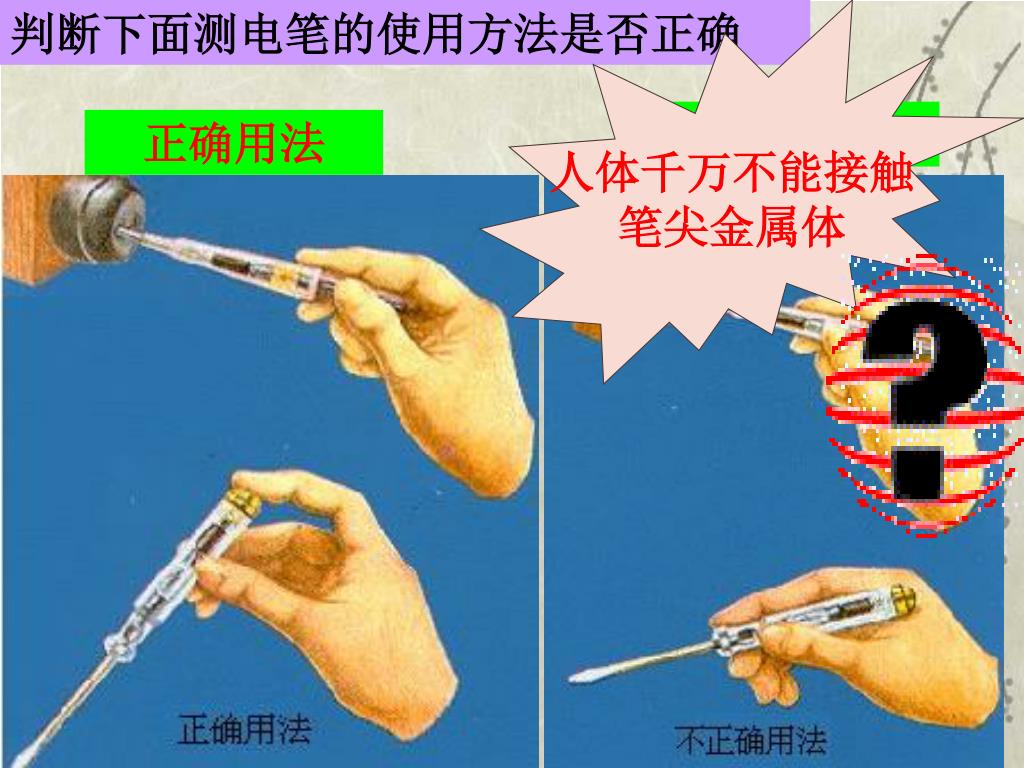

  10. 判断下面测电笔的使用方法是否正确 人体千万不能接触 笔尖金属体 不正确用法 正确用法

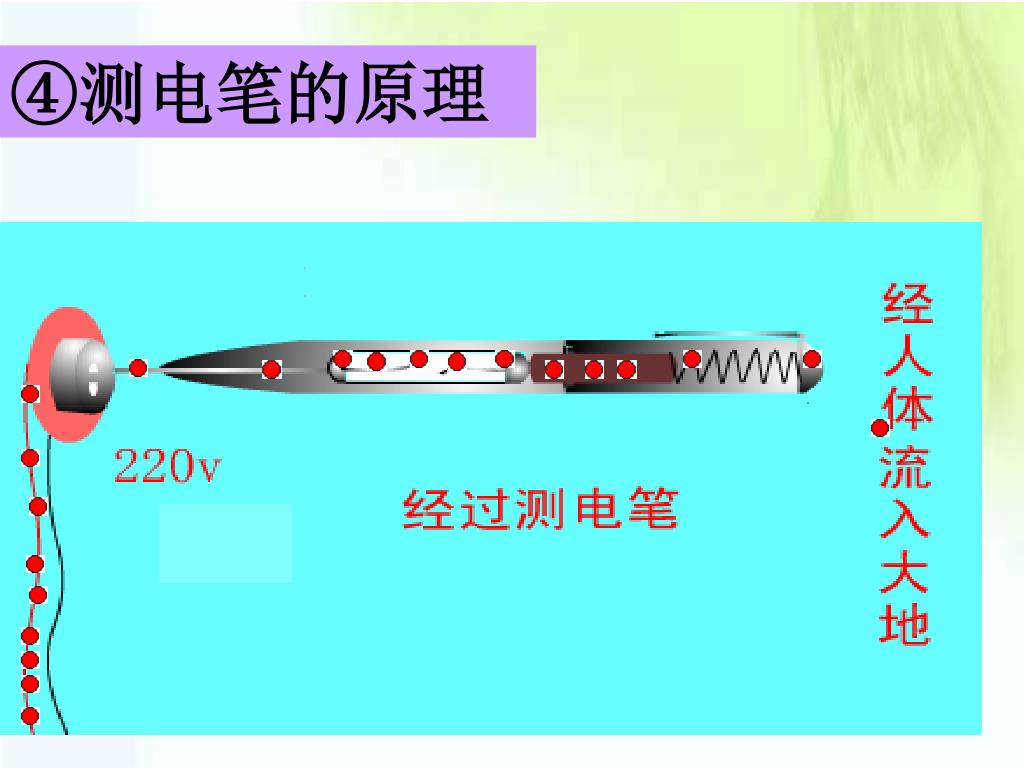

  11. ④测电笔的原理

  12. ⑤交流、讨论 • （1）使用测电笔为什么手必须要跟笔的尾部金属体接触？ 手与测电笔尾部金属体接触后跟大地连通形成回路，并使电笔的高电阻、人与火线、零线之间构成通路，这样才有电流通过氖管发光来判别火线或零线。

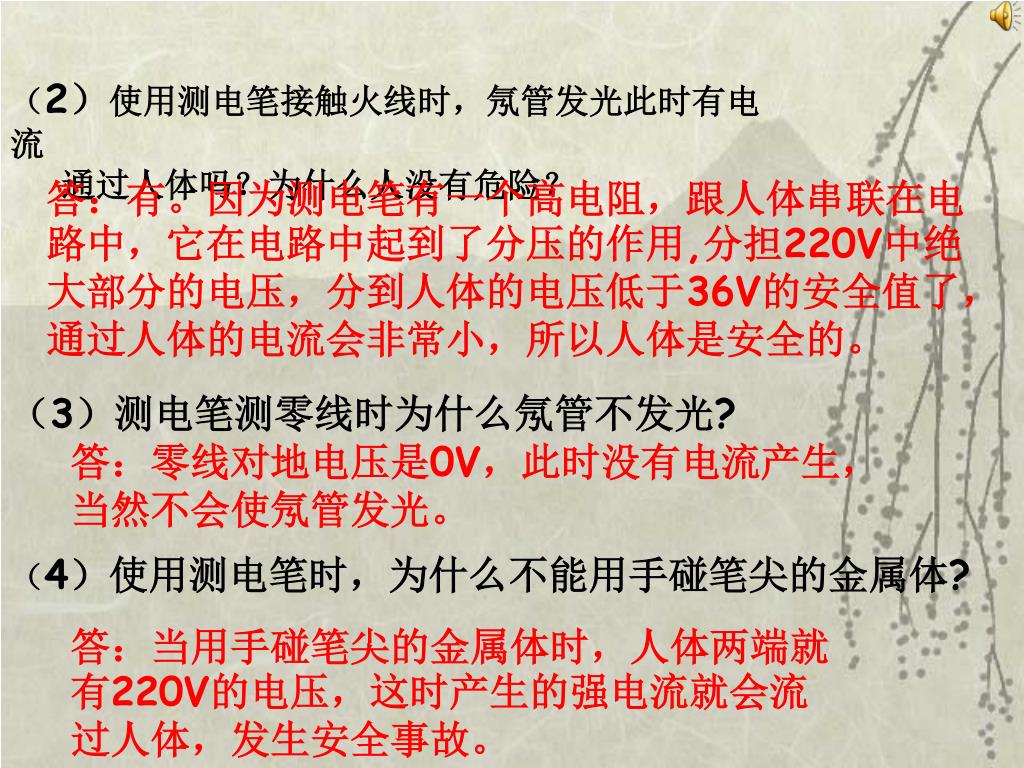

  13. （2）使用测电笔接触火线时，氖管发光此时有电流（2）使用测电笔接触火线时，氖管发光此时有电流 通过人体吗？为什么人没有危险？ 答：有。因为测电笔有一个高电阻，跟人体串联在电路中，它在电路中起到了分压的作用,分担220V中绝大部分的电压，分到人体的电压低于36V的安全值了，通过人体的电流会非常小，所以人体是安全的。 （3）测电笔测零线时为什么氖管不发光? 答：零线对地电压是0V，此时没有电流产生，当然不会使氖管发光。 （4）使用测电笔时，为什么不能用手碰笔尖的金属体? 答：当用手碰笔尖的金属体时，人体两端就有220V的电压，这时产生的强电流就会流过人体，发生安全事故。

  14. 3、闸刀开关 闸刀开关的作用是 接通和切断电源，便于更换电器或维修设备。 接法： 电源线连在静触头上，而静触头一定要在上边。 动触头

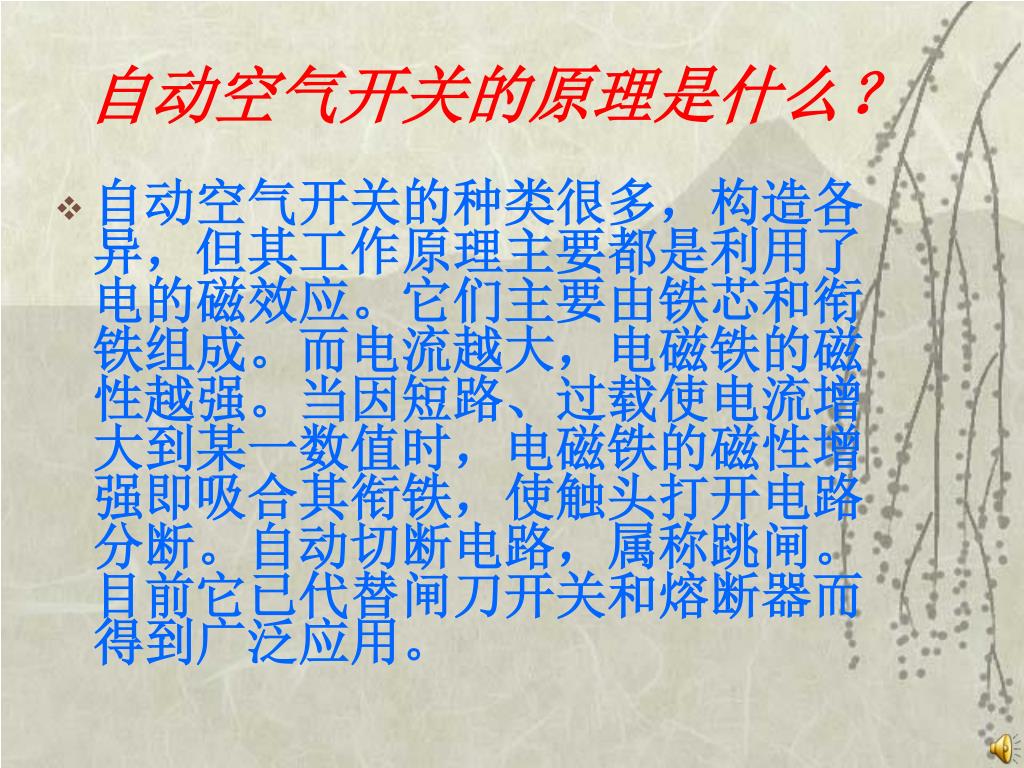

  15. 自动空气开关的原理是什么？ • 自动空气开关的种类很多，构造各异，但其工作原理主要都是利用了电的磁效应。它们主要由铁芯和衔铁组成。而电流越大，电磁铁的磁性越强。当因短路、过载使电流增大到某一数值时，电磁铁的磁性增强即吸合其衔铁，使触头打开电路分断。自动切断电路，属称跳闸。目前它已代替闸刀开关和熔断器而得到广泛应用。

  16. 4 、白炽电灯 电灯泡为什么会发光？ 请思考 细钨丝 玻璃泡 ①灯泡的原理 灯泡内的细钨丝通电后发热，灯丝温度高达2000度左右，达到白炽状态，于是灯丝发出明亮的光。 金属线

  17. 你知道玻璃泡的作用吗？请阅读37页的信息浏览你知道玻璃泡的作用吗？请阅读37页的信息浏览 白炽灯的灯丝用金属__做成，钨的__很高，达到2000℃以上而不熔化，同时，人们把灯丝装在玻璃泡中并把泡内抽成__，避免了灯丝与空气接触，防止了灯丝的__。一般60W以上的灯泡内还充有氮、氩等气体，以阻碍灯丝在高温下的___。

  18. ②白炽灯泡的种类 卡口灯泡 螺丝口灯泡

  19. ③灯泡的结构和接法：观察两种灯头和灯泡结构的区别在哪？电流怎样通过灯丝的？③灯泡的结构和接法：观察两种灯头和灯泡结构的区别在哪？电流怎样通过灯丝的？ （接0线） （接火线） （接火线和0线） （接0线） （接灯丝） （接灯丝） （跟金属柱绝缘的） （接灯丝）

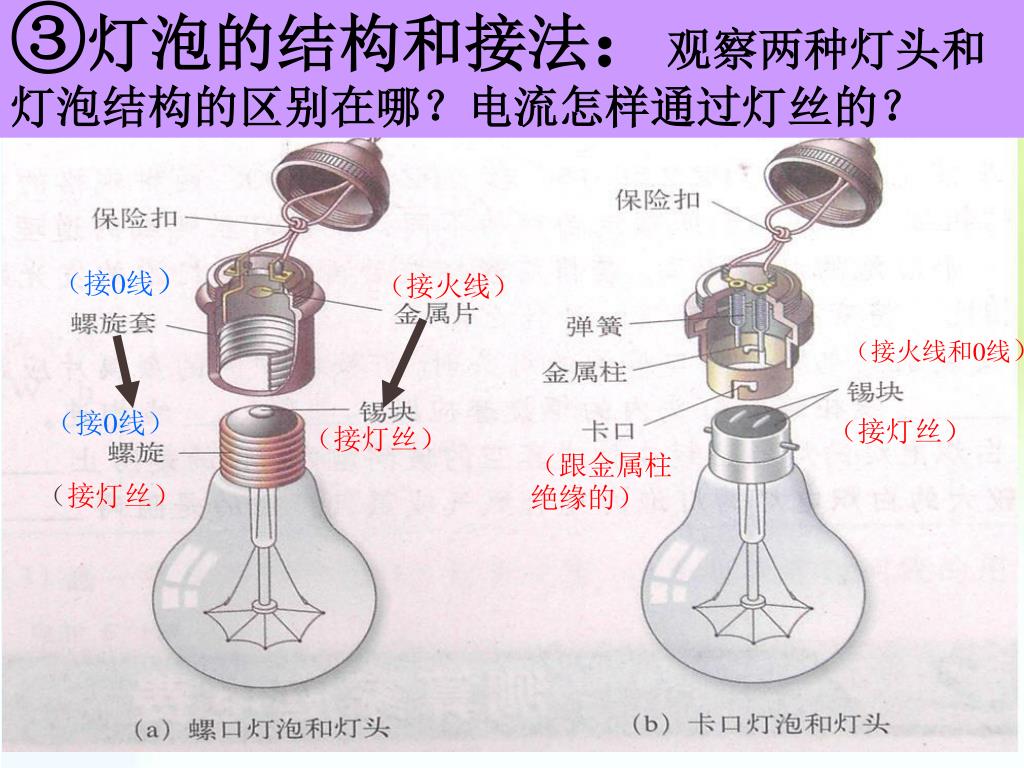

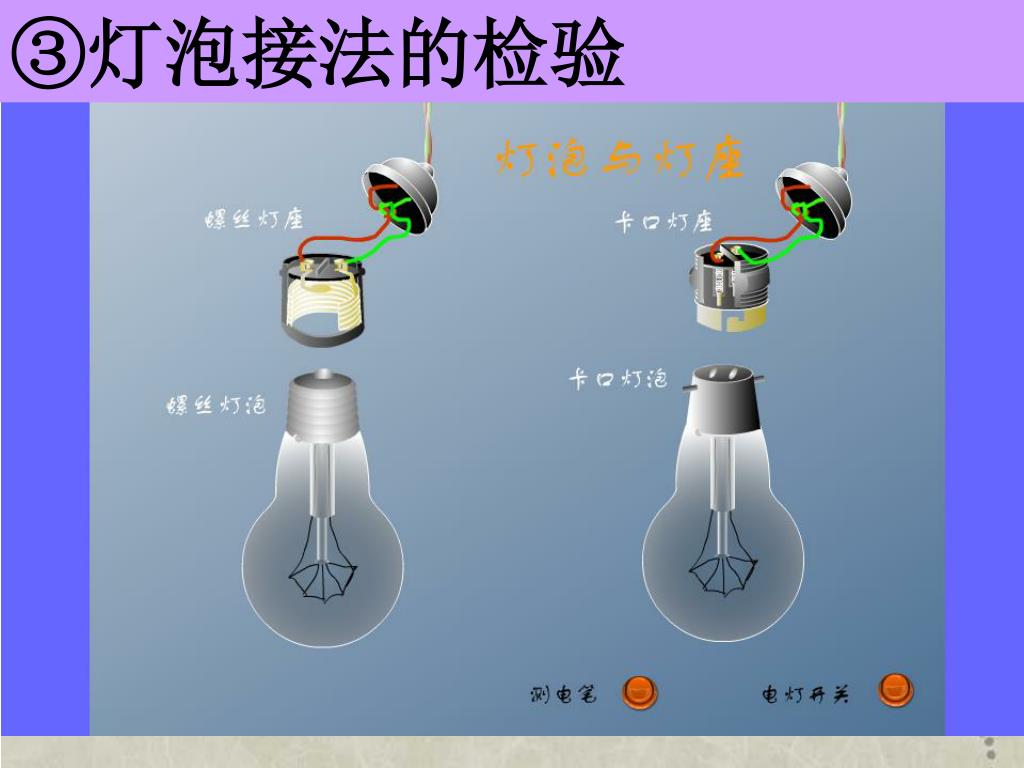

  20. ③灯泡接法的检验

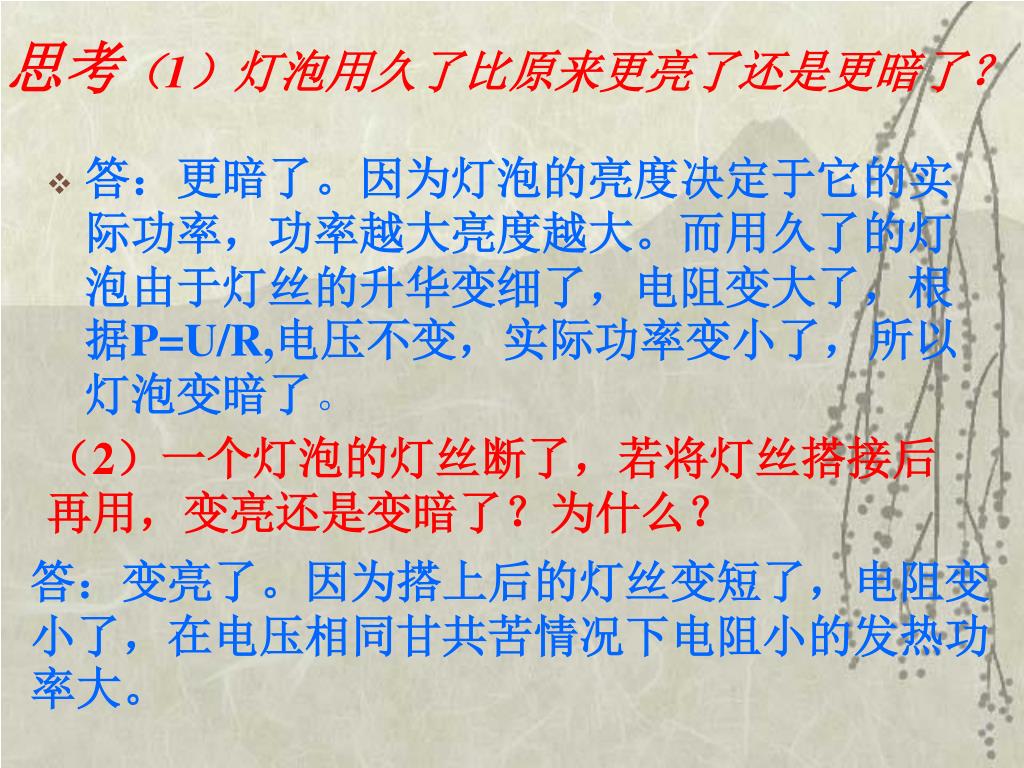

  21. 思考（1）灯泡用久了比原来更亮了还是更暗了？思考（1）灯泡用久了比原来更亮了还是更暗了？ • 答：更暗了。因为灯泡的亮度决定于它的实际功率，功率越大亮度越大。而用久了的灯泡由于灯丝的升华变细了，电阻变大了，根据P=U/R,电压不变，实际功率变小了，所以灯泡变暗了。 （2）一个灯泡的灯丝断了，若将灯丝搭接后再用，变亮还是变暗了？为什么？ 答：变亮了。因为搭上后的灯丝变短了，电阻变小了，在电压相同甘共苦情况下电阻小的发热功率大。

  22. 4、开关：思考： • 开关跟电器是怎样连接的？ • 接在零线上还能控制用电器的通断吗？ • 开关应接在火线上还是接在零线了？

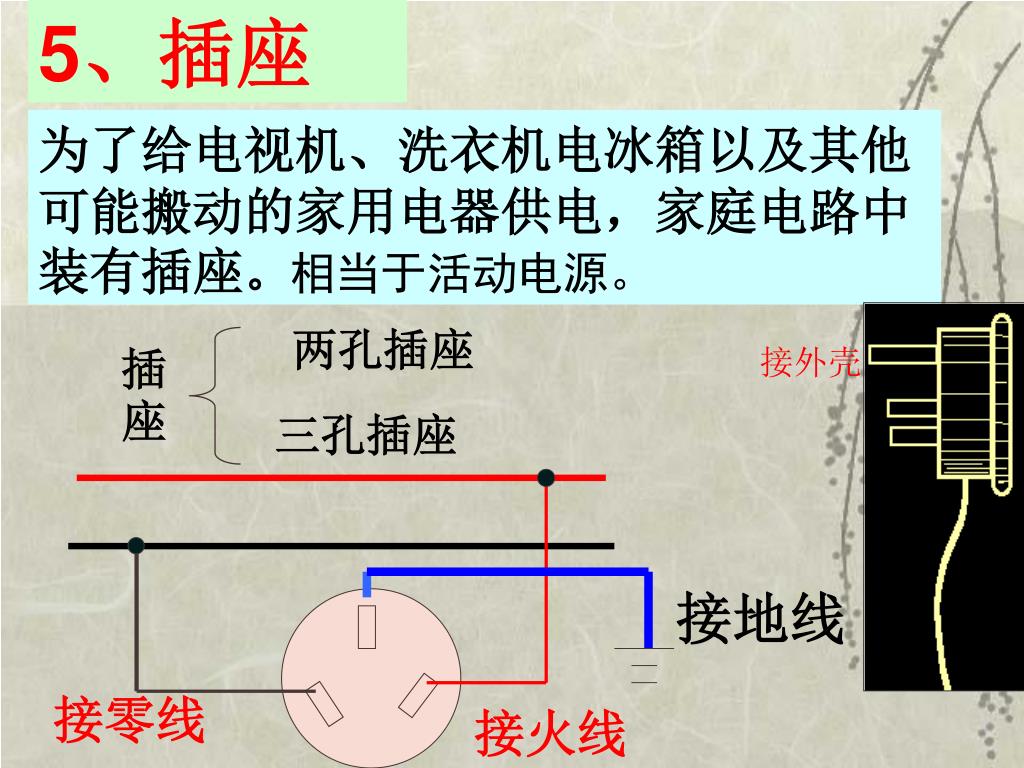

  23. 5、插座 为了给电视机、洗衣机电冰箱以及其他可能搬动的家用电器供电，家庭电路中装有插座。相当于活动电源。 两孔插座 插座 接外壳 三孔插座 接地线 接零线 接火线

  24. 中考链接

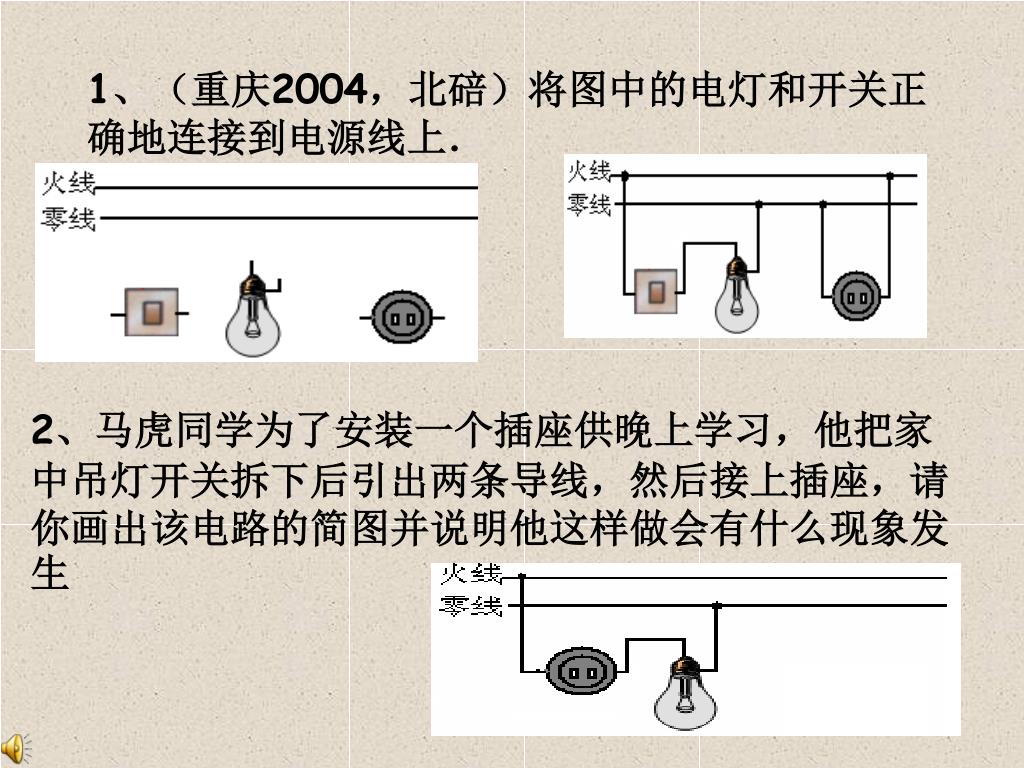

  25. 1、（重庆2004，北碚）将图中的电灯和开关正确地连接到电源线上．1、（重庆2004，北碚）将图中的电灯和开关正确地连接到电源线上． 2、马虎同学为了安装一个插座供晚上学习，他把家中吊灯开关拆下后引出两条导线，然后接上插座，请你画出该电路的简图并说明他这样做会有什么现象发生

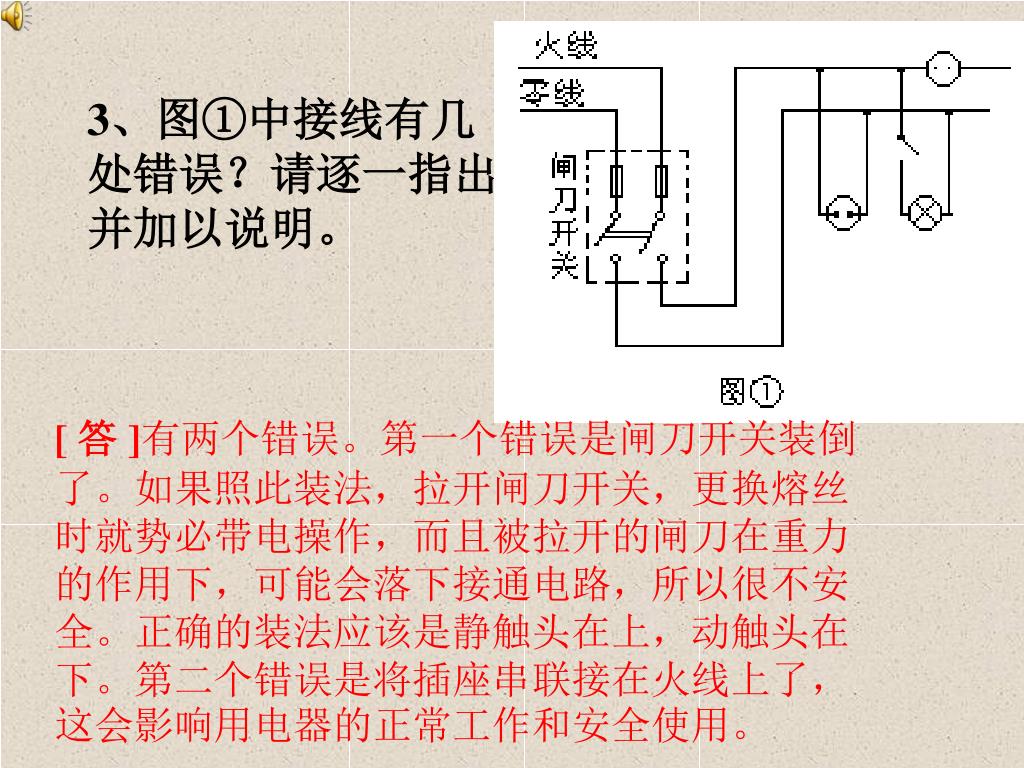

  26. 3、图①中接线有几 处错误？请逐一指出 并加以说明。 [ 答 ]有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。

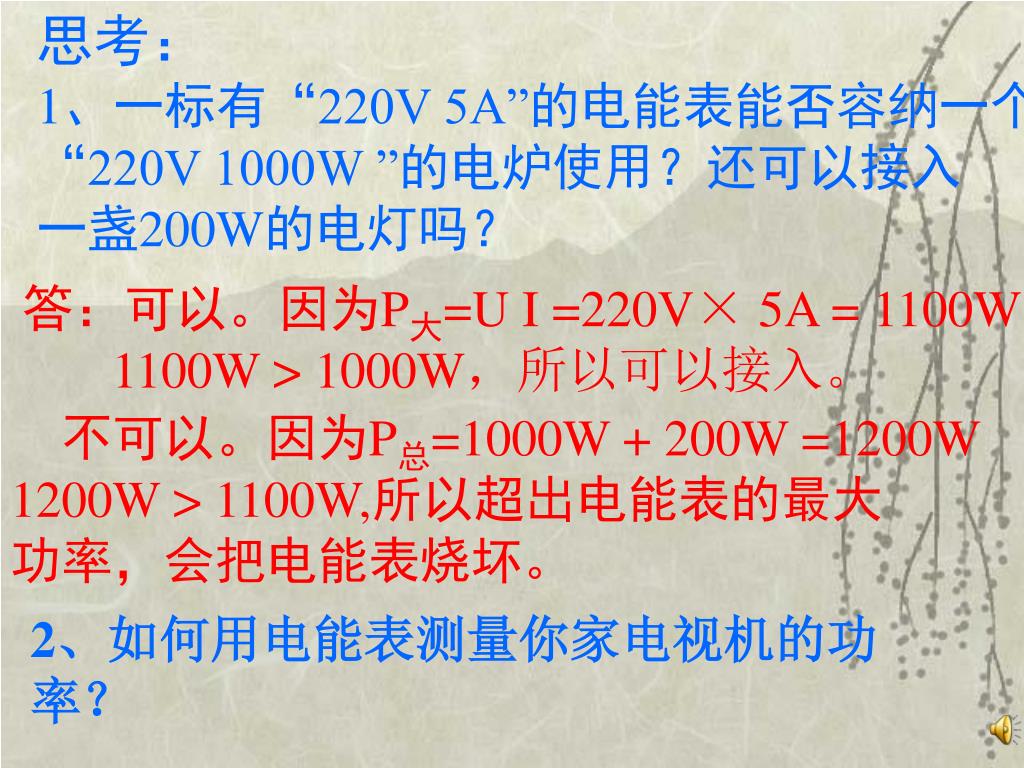

  27. 思考： 1、一标有“220V 5A”的电能表能否容纳一个 “220V 1000W ”的电炉使用？还可以接入 一盏200W的电灯吗？ 答：可以。因为P大=U I =220V× 5A = 1100W 1100W > 1000W，所以可以接入。 不可以。因为P总=1000W + 200W =1200W 1200W > 1100W,所以超出电能表的最大 功率，会把电能表烧坏。 2、如何用电能表测量你家电视机的功率？

  28. 同学们你们这节课你学到了什么？ 作业：教材的38页第2、4、5

  29. 同学们，你记住了吗？ 祝同学们学习进步！ 再见！
