Presentation Transcript

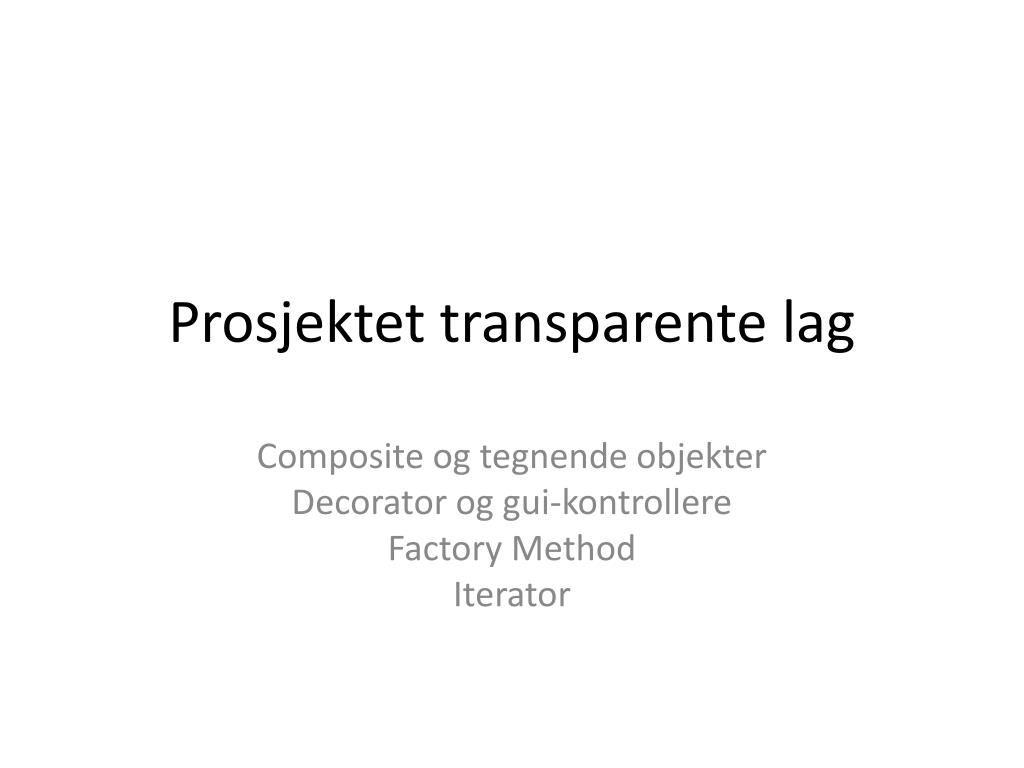

  1. Prosjektet transparente lag Composite og tegnende objekter Decorator og gui-kontrollere FactoryMethod Iterator

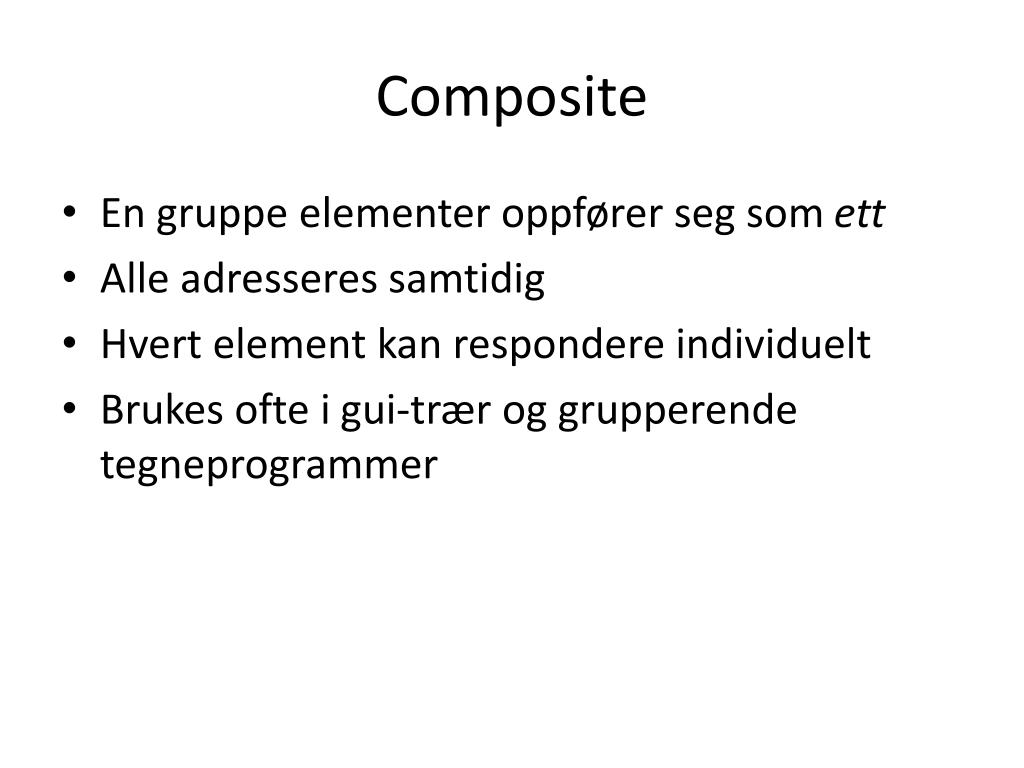

  2. Composite • En gruppe elementer oppfører seg som ett • Alle adresseres samtidig • Hvert element kan respondere individuelt • Brukes ofte i gui-trær og grupperende tegneprogrammer

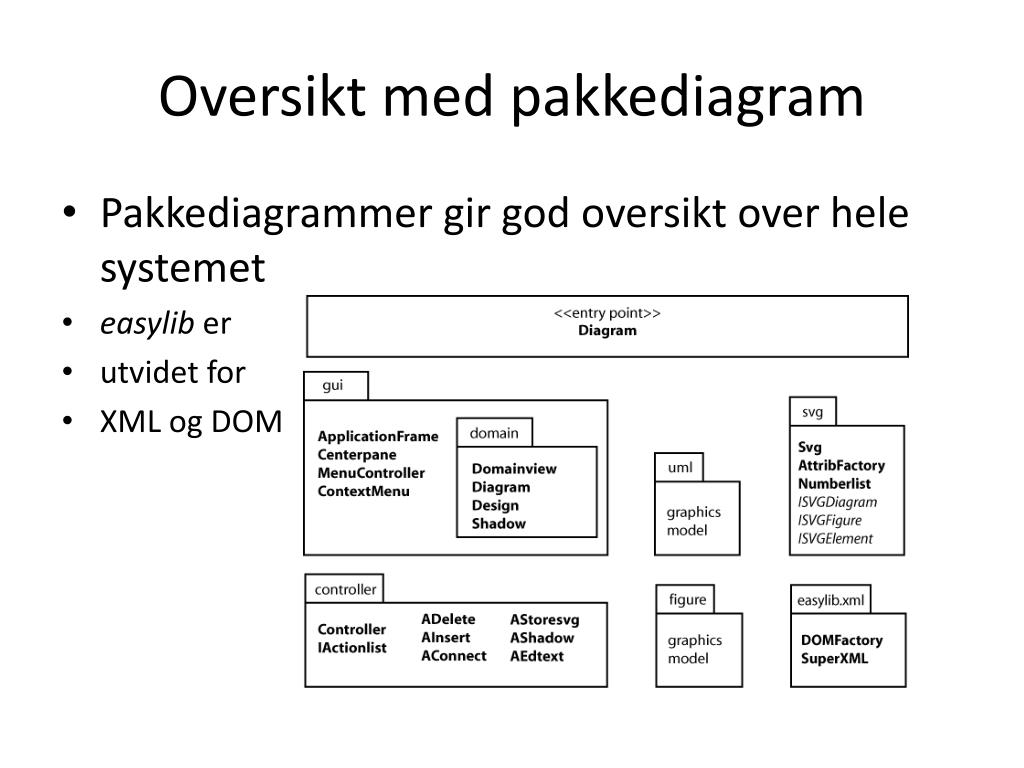

  3. Oversikt med pakkediagram • Pakkediagrammer gir god oversikt over hele systemet • easylib er • utvidet for • XML og DOM

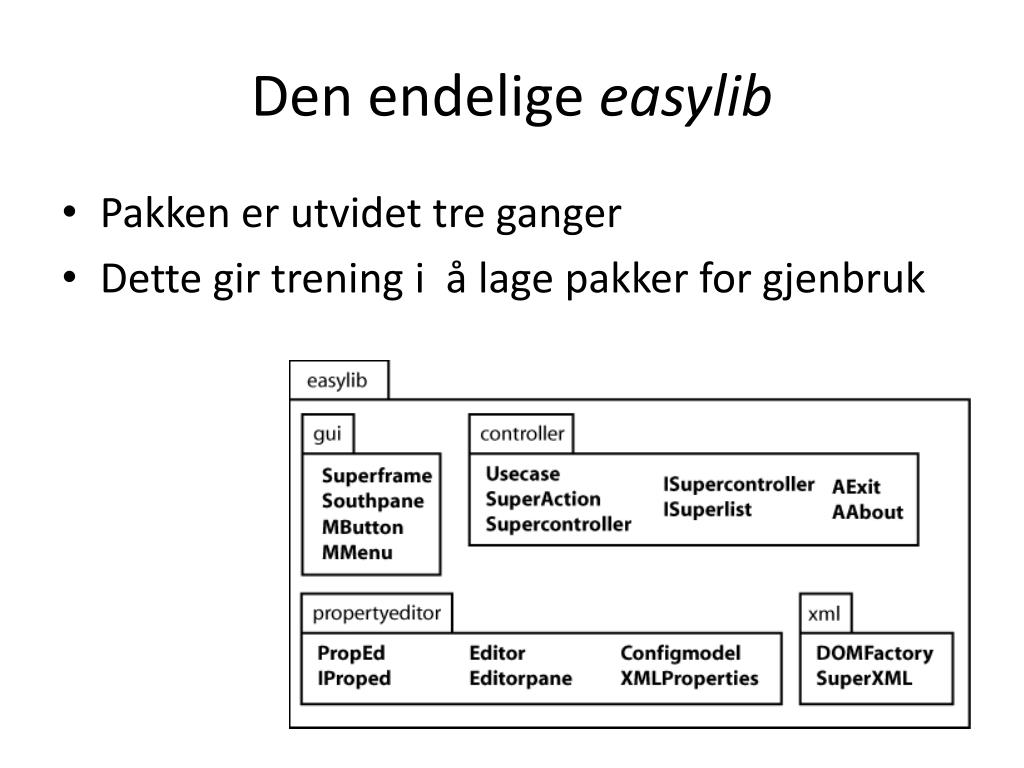

  4. Den endelige easylib • Pakken er utvidet tre ganger • Dette gir trening i å lage pakker for gjenbruk

  5. SVG og XML • XML er et generelt språk for applikasjoner • SVG er en spesialisering av XML • Det betyr at SVG er en appliksjon i XML • Java har sterke klasser for XML • Dermed kan Java også lett håndtere SVG • simplediagram kan eksportere standard SVG

  6. SVG • SVG = Scalable Vector Graphics • Språket SVG beskriver vektorgrafikk, interaksjon og animering • SVG kan beskrive avanserte skalerbare visuelle effekter • Simplediagram definerer pakkene svg og xml • De støtter Java for svg

  7. Simplediagram • Simplediagram behandler kompliserte programmeringstemaer • Det kompliserte forenkles med abstraksjoner • De viktigste er tre interface • ISVGDiagram • ISVGFigure • ISVGElement

  8. Abstraksjon for hele diagrammet • Diagrammet kontraktfester to metoder • Domeneklassen Diagram realiserer

  9. Abstraksjon for hver figur • Figurer har tre kontraktfestede metoder • De realiseres av to domeneklasser • Thing • Connection

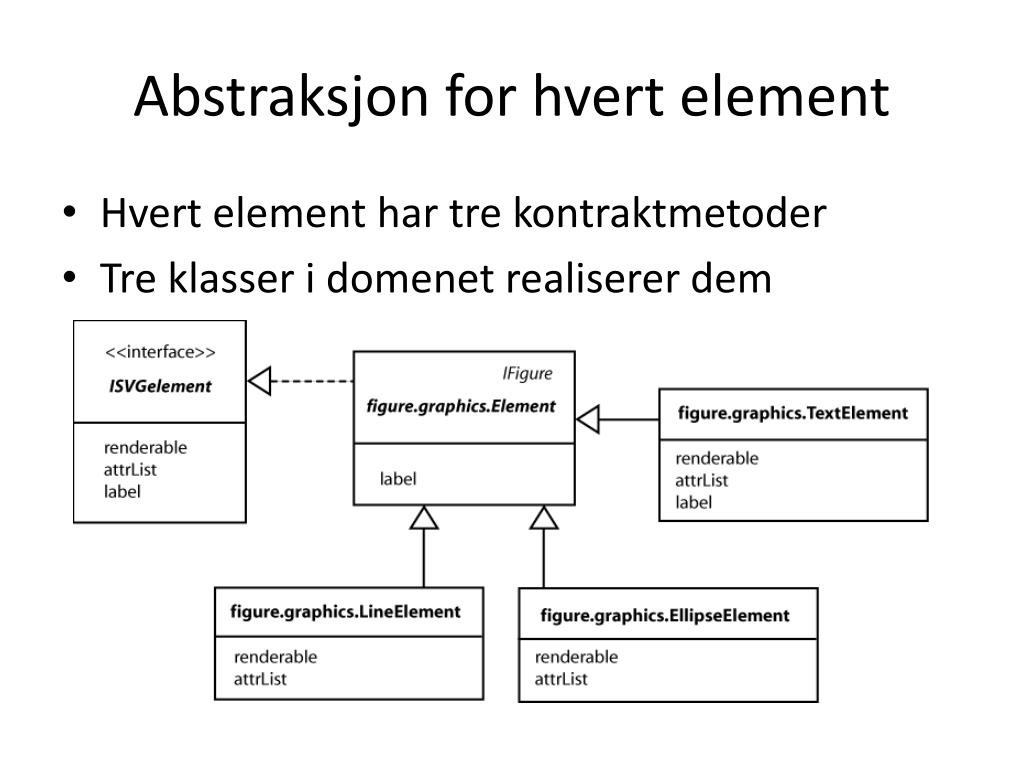

  10. Abstraksjon for hvert element • Hvert element har tre kontraktmetoder • Tre klasser i domenet realiserer dem

  11. Pakken figure Klassene i pakken figure inneholder mye logikk og strukturer Logikken og strukturene har høy kohesjon med gui-oppgavene Klassene har derfor høy kohesjon De bryter dermed ikke prinsippet for skille mellom gui og logikk Dette skillet gjelder først og fremst gui og domenelogikk

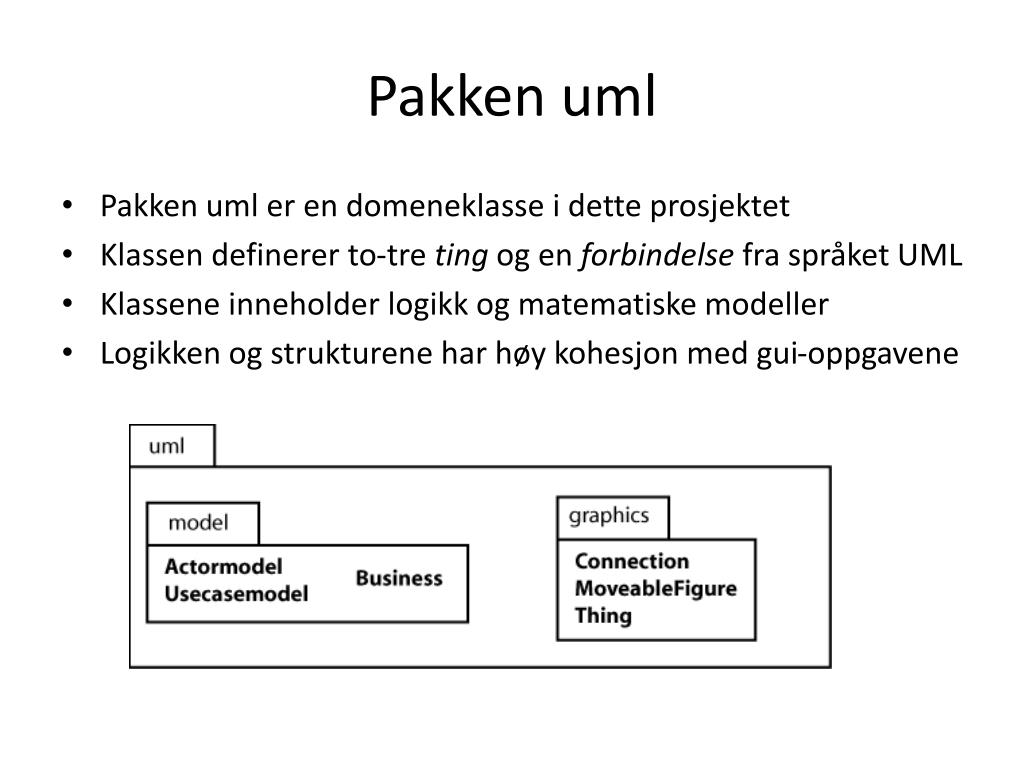

  12. Pakken uml • Pakken uml er en domeneklasse i dette prosjektet • Klassen definerer to-tre ting og en forbindelse fra språket UML • Klassene inneholder logikk og matematiske modeller • Logikken og strukturene har høy kohesjon med gui-oppgavene

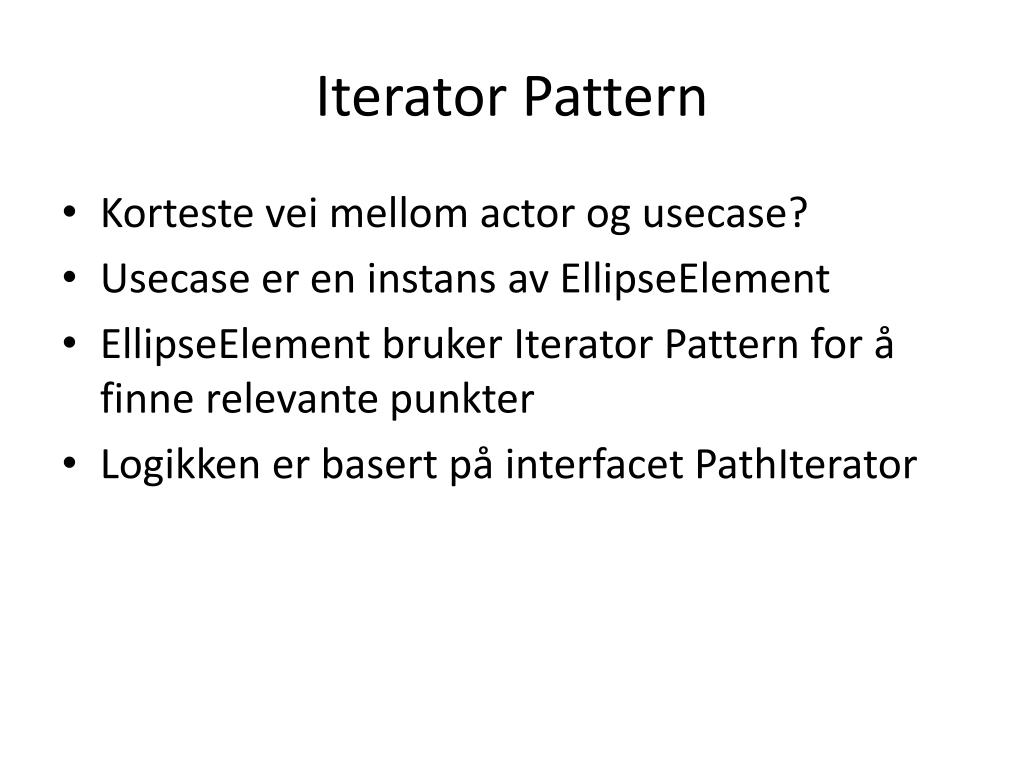

  13. Iterator Pattern • Korteste vei mellom actor og usecase? • Usecase er en instans av EllipseElement • EllipseElement bruker Iterator Pattern for å finne relevante punkter • Logikken er basert på interfacet PathIterator

  14. Factory Method Pattern • Instansen av PathIterator bestemmer hvilken metode som skal brukes • Mønsteret er FactoryMethodPattern • Grunnen er at subklassene har avgjort hvilken av Shape-klassene som er instansiert • FMP betyr at en klasse overlater til en subklasse å foreta instansieringen. • FMP brukes ofte i stream- og reader-klasser. • Objektet element produserer det korrekte elementet som implementerer PathIterator. • PathIterator pi = element.getPathIterator();
