  1. Hledání SPZ Irena Váňová

  2. Přehled • Stabilní oblasti • Algoritmus hledání SPZ • Evoluce hledání příznaků

  3. Watershed segmentation

  4. Maximally stable extremal regions • „The MSER detector from Matas et al. [3] has proven to be one of the best interest point detectors in computer vision. “

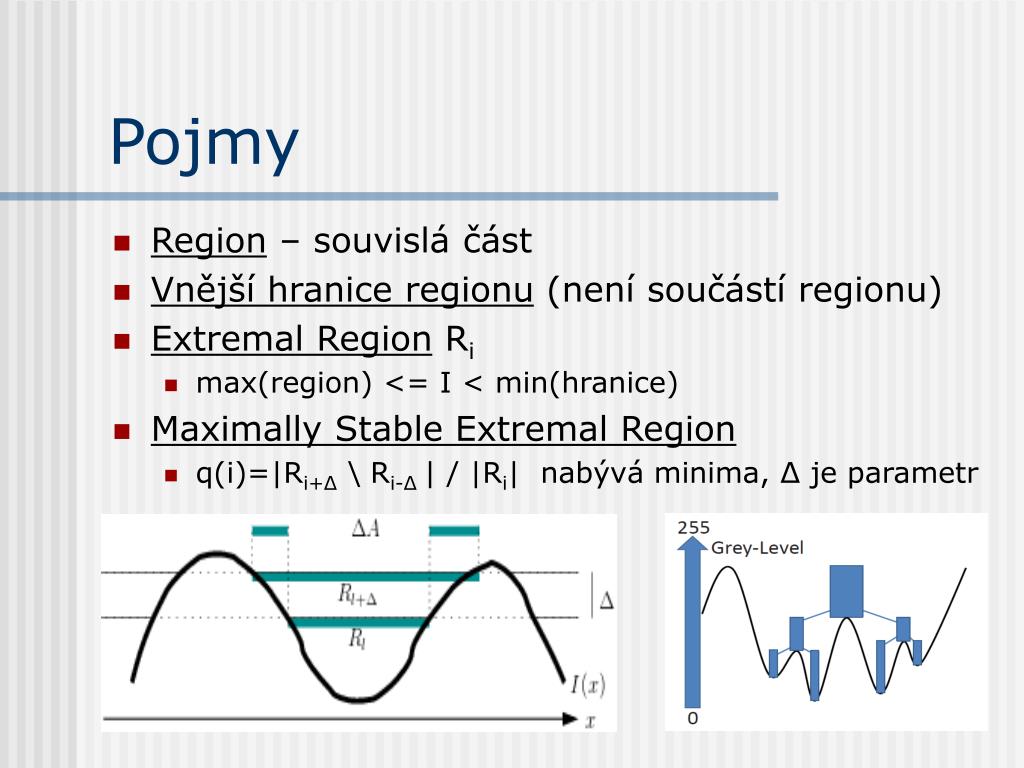

  5. Pojmy • Region – souvislá část • Vnější hranice regionu (není součástí regionu) • Extremal RegionRi • max(region) <= I < min(hranice) • Maximally Stable Extremal Region • q(i)=|Ri+Δ \ Ri-Δ| / |Ri| nabývá minima, Δ je parametr

  6. Měnění prahů

  7. Příklad

  8. Lineární přístup

  9. Barevné MSER • Původně pro šedotónový obrázek • Použitelné pro případy, kde existuje uspořádání na hodnotách pixelů – Region of Interest

  10. Trénování , rozpoznávání • V každé fotce se označí SPZ • Na regionech se napočítají příznaky • Najdou se stabilní oblasti • Pro každou oblast – příznaky • Nejbližší oblast k trénovací množině • Prvních k. kandidátů - verifikace

  11. Příznaky regionu I. • Relativní plocha (plocha_regionu / (sx * sy)) • Relativní poloha těžiště Tx /sx ; Ty /sy • Orientace elipsy • Relativní rozptyly x,y • 1. kandidát - 47% • Do 3. - 65% • Nenalezeno 8%

  12. Příznaky regionu II. • Relativní plocha (plocha_regionu / (sx * sy)) • Relativní poloha těžiště Tx /sx ; Ty /sy • Orientace elipsy • Rel. délka hlavních os • 1. kandidát - 58% • Do 3. -73% • Nenalezeno 8%

  13. Příznaky regionu III. • Relativní plocha (plocha_regionu / (sx * sy)) • Relativní poloha těžiště Tx /sx ; Ty /sy • Orientace elipsy • Rel. délka hlavních os • Značkovitost * • 1. kandidát - 77% • Do 3. -90% • Nenalezeno 6%

  14. Trénovací množina • Nejlepší z fotky • Všechny oblasti z fotek, které jsou vyhovující • + 10%

  15. Příznaky regionu IV. • Relativní plocha (plocha_regionu / (sx * sy)) • Relativní poloha těžiště Tx /sx ; Ty /sy • Orientace elipsy • Poměr délek hlavních os • Značkovitost • 1. kandidát - 92% • Do 3. - 98% • Nenalezeno 2%

  16. Obdélníkovost ? • Suma odchylek od průměru - O • Relativní plocha pod 70% max. výšky - Z obdélníkovost značkovitost

  17. Obdélníkovost • Suma odchylek od průměru - O • Relativní plocha pod 70% max. výšky - Z obdélníkovost značkovitost

  18. Problémy • SPZ není (je špatná) stabilní oblast

  19. Nápady • Lepší klasifikátor • Příznak – „stabilnost“ mser • Verifikace – barevné histogramy
