第二章、应力分析与应变分析. §2.1 应力与点的应力状态 §2.1.1 应力 外力 (Load) 与内力 (Internal force) 外力 P :指施加在变形体上的外部载荷。可以分成表面力和体积力两大类。表面力即作用于工件表面的力 ,它有集中载荷和分布载荷之分,一般由加工设备和模具提供。体积力则是作用于工件每一质点上的力, 如重力、磁力、惯性力等等。 内力 Q :内力是材料内部所受的力,它的产生来自于外界作用和物体内维持自身完整性的力。. 应力( Stress ) : 应力是单位面积上的内力 (见右图)。其定义式为: Sn=dQ/dA.
E N D

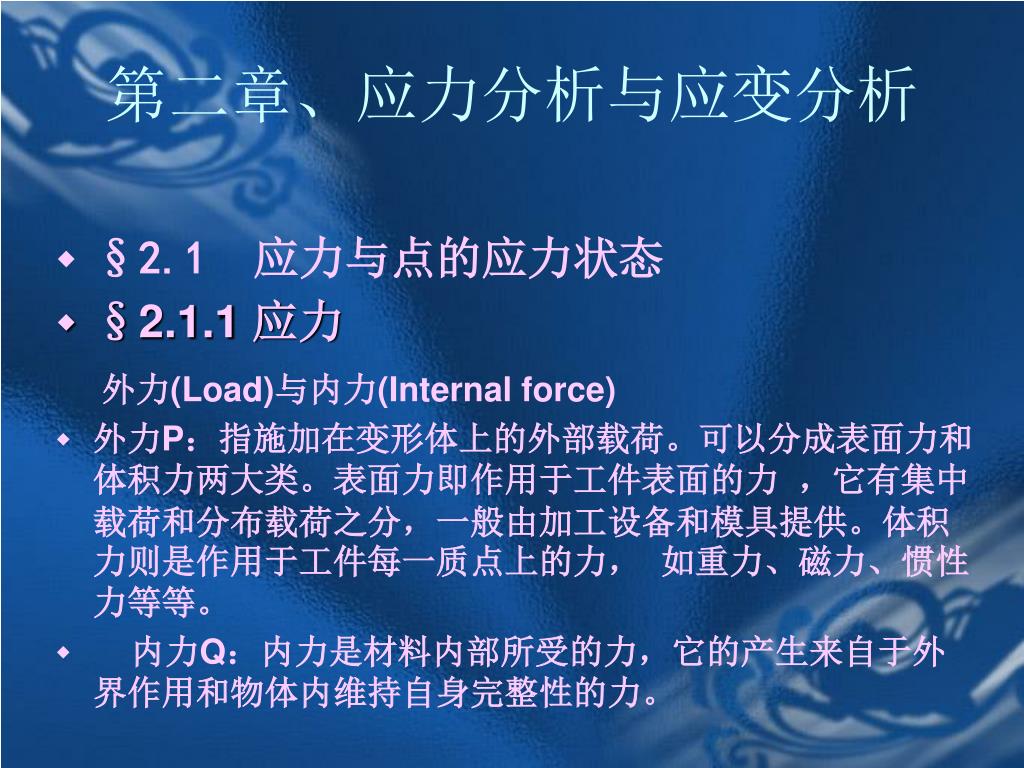

第二章、应力分析与应变分析 • §2.1 应力与点的应力状态 • §2.1.1 应力 外力(Load)与内力(Internal force) • 外力P:指施加在变形体上的外部载荷。可以分成表面力和体积力两大类。表面力即作用于工件表面的力 ,它有集中载荷和分布载荷之分,一般由加工设备和模具提供。体积力则是作用于工件每一质点上的力, 如重力、磁力、惯性力等等。 • 内力Q:内力是材料内部所受的力,它的产生来自于外界作用和物体内维持自身完整性的力。
应力(Stress):应力是单位面积上的内力 (见右图)。其定义式为:Sn=dQ/dA • 应力S 是内力的集度 • 内力和应力均为矢量 • 应力的单位:1Pa=1N/m2 • 应力是某点A的坐标的函数,即受力体内不同点的应力不同。 • 应力是某点A在坐标系中的方向余弦的函数,即同一点不同方位的截面上的应力是不同的。
应力可以进行分解Sn n 、n (n—法向) 某截面(外法线方向为n)上的应力: 或者 截面应力分解
§2.1.1 一点的应力状态及应力张量 • 一点的应力状态:是指通过变形体内某点的单元体所有截面上的应力的大小、方向等情况。 • 一点的应力状态的描述 取点,选坐标系,如直角坐标系,圆柱坐标系或球坐标系,用九个分量来表示一点的应力状态。 数值表达:x=50MPa,xz=35MPa 图示表达:在单元体的三个正交面上标出 张量表达: (i,j=x,y,z)
点的应力分量表示及正负符号的规定 • ij xx、xy、xz、yx、yy、yz、zx、zy、 zz • i——应力作用面的外法线方向 • j——应力分量本身作用的方向 • 当 i=j 时为正应力 • i、j同号为正(拉应力),异号为负(压应力) • 当 i≠j 时为剪应力 • i、j同号为正,异号为负
四面体当无限缩小其边长,则该四面体与o点重合。四面体当无限缩小其边长,则该四面体与o点重合。 设l、m、n分别表示斜面法线对ox、oy、oz轴的方向余弦。 斜面沿ox、oy、oz方向的分量分别为Snx、Sny、Snz 由静力平衡条件∑Fx=0 得: 同理可得: 三直角坐标轴某点任意斜平面上的应力
全应力: • 把力向斜面的法线方向分解得正应力 • 斜面上的切应力:
应力的坐标变换 例: 已知直角坐标下某点的应力分量,试求其圆柱坐标系下的应力分量表达式。 解:应力转轴公式
应力张量的概念 • 对于一般的空间来讲,点的应力状态由九个应力分量来表示,且在固定的受力情况下,其大小与坐标轴的方向有关,对于新的坐标系的应力分量可由一定的关系确定,这样属于一个坐标系的九个分量能被转换到另一个坐标系时,就是二阶张量。九个应力分量的总体称为应力张量。 • 应力张量以σij表示 • 应力张量是对称张量。
§2.2 点的应力状态分析 1、主应力及应力张量不变量 主应力(Principal stress):指作用面上无切应力时所对应的正应力,该作用面称作主平面,法线方向为主轴或主方向 设主应力为σ,当为主方向时,有 , , ,代入整理,有: 该面叫做主平面,法线方向为主方向 求解lx、ly、lz的非零解,必有系数行列式值为零,最终可得 :
式中 得到应力特征方程,式中I1、I2、I3称作应力张量的第一、二、三不变量。
举例 • 一点的应力张量为 试求主应力 • 解:第一不变量: 第二不变量: 第二不变量: 则:特征方程为: 解得主应力为:
结论: 1. 在应力空间,主应力平面是存在的; 2. 三个主平面是相互正交的; 3. 三个主应力均为实根,不可能为虚根; 4. 应力特征方程的解是唯一的; 5. 对于给定的应力状态,应力不变量也具有唯一性; 6. 应力第一不变量I1反映变形体体积变形的剧烈程 度,与塑性变形无关;I3也与塑性变形无关;I2与塑性变形有关。 7. 应力不变量不随坐标而改变,是点的确定性的判据。
t = t t t max{ , , } max 12 23 31 s - s s - s s - s t = ± t = ± t = ± 1 2 2 3 3 1 , , 12 23 31 2 2 2 t + t + t = 0 12 23 31 2、 主切应力和最大剪切应力 • 主切应力(Principal shear stress):切应力有极值,(不为零)的平面叫做主切应力平面,其面上作用的切应力为主切应力。 • 最大剪应力(Maximun shear stress): 主应力空间的{110}面族 通常规定: 则有最大剪应力: 或者: 其中: 且有:
主切应力的推导 • 假定坐标轴与主方向重合,则任意斜切平面上的切应力由方程给出: 结合对l、m、n微分 可得以下六组解。 将方向余弦代入 得到主切应力
举例 • 一向受拉、一向受压,其应力 求主切应力大小及方向。
3、八面体应力与等效应力 八面体应力 在主应力空间中,每一象限中均有一组与三个坐标轴成等倾角的平面,八个象限共有八组,构成正八面体面。八面体表面上的应力为八面体应力。 正应力 切应力 全应力 八面体上的正应力与塑性变形无关,但对塑性大小有很大影响;八面体上的切应力决定了材料是否能进行塑性变形。
关键 • 八面体应力的求解思路:
等效应力 为了使不同应力状态具有可比性,定义了等效应力σe(Effective stress ),也称相当应力。 应变能相同的条件下 公式: 或
讨论 • 1. 等效的实质? • 是(弹性)应变能等效(相当于)。 • 2. 什么与什么等效? • 复杂应力状态(二维和三维)与简单应力状态(一维)等效。 • 3. 如何等效? • 等效公式(注意:等效应力是标量,没有作用面)。 • 4. 等效的意义? • 屈服的判别、变形能的计算、简化问题的分析等。
§2.3 应力张量的分解与几何表示 塑性变形时体积变化为零,只有形状变化。因此,可以把σij(Stress tensor )分解成与体积变化有关的量和形状变化有关的量。前者称为应力球张量(Spherical stress tensor) ,后者称为应力偏张量(Deviatoric stress tensor) 。设σm为平均应力,则有 按照应力叠加原理,σij具有可分解性。因此有 式中,当i=j时,δij=1;当i≠j时,δij=0

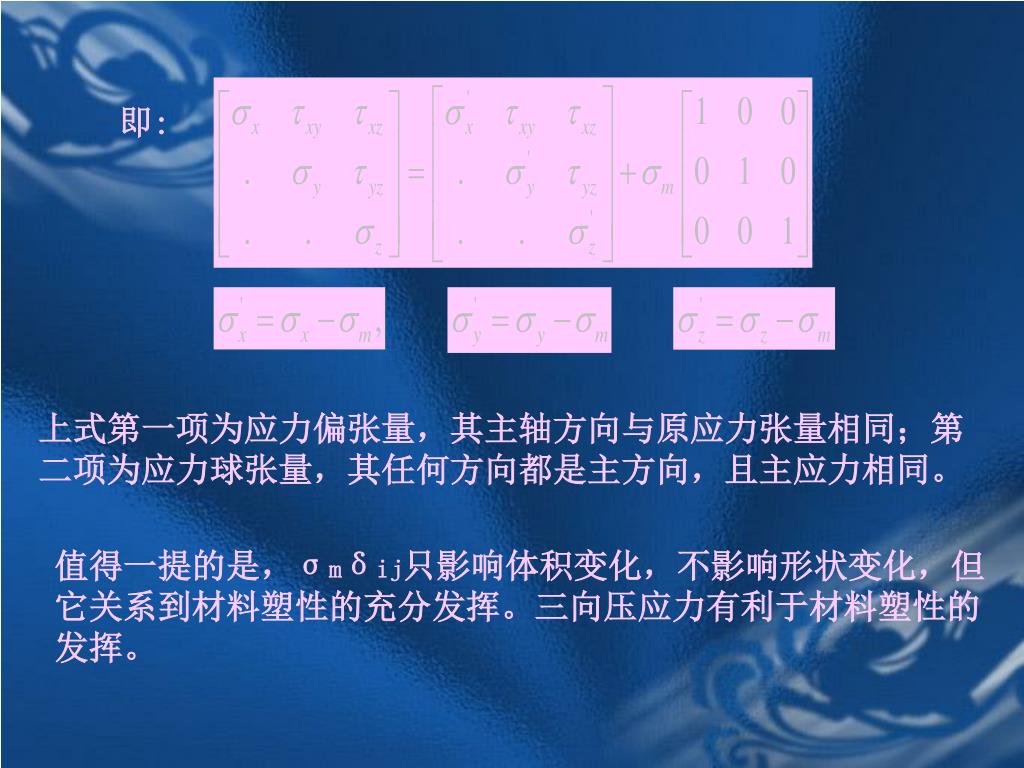

即: 上式第一项为应力偏张量,其主轴方向与原应力张量相同;第二项为应力球张量,其任何方向都是主方向,且主应力相同。 值得一提的是,σmδij只影响体积变化,不影响形状变化,但它关系到材料塑性的充分发挥。三向压应力有利于材料塑性的发挥。

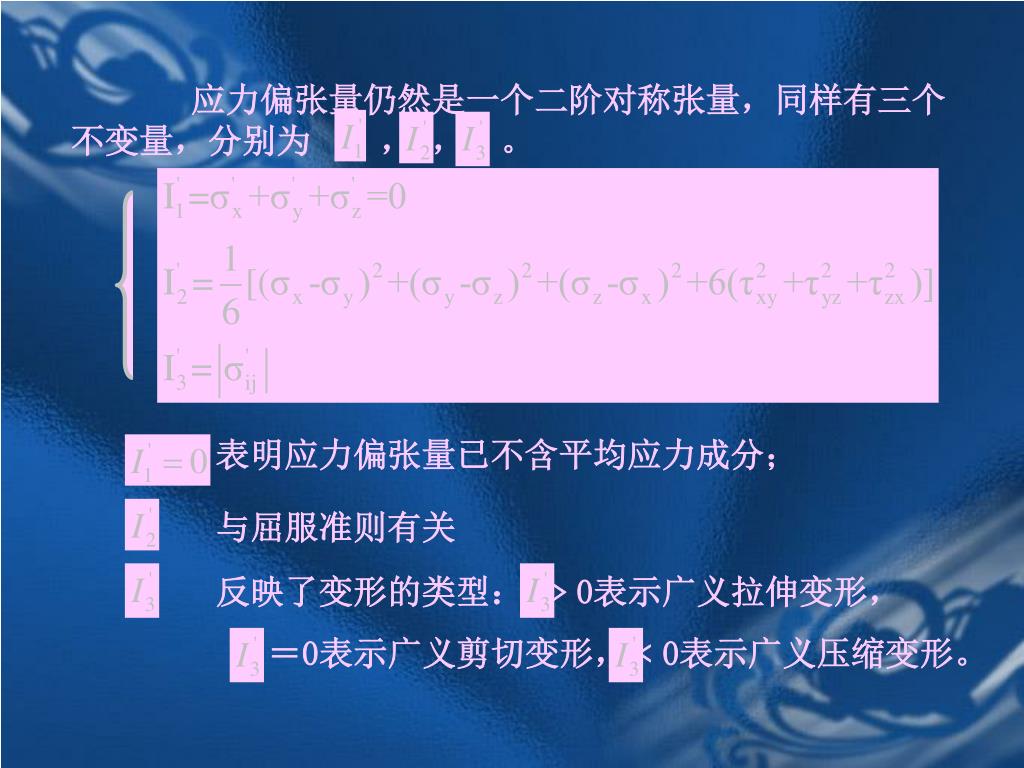

应力偏张量仍然是一个二阶对称张量,同样有三个不变量,分别为 , , 。 表明应力偏张量已不含平均应力成分; 与屈服准则有关 反映了变形的类型: ﹥0表示广义拉伸变形, =0表示广义剪切变形,﹤0表示广义压缩变形。
讨论: • 分解的依据:静水压力实验证实,静水压力不会引起变形体形状的改变,只会引起体积改变,即对塑性条件无影响。 • 为引出形状改变的偏应力张量,为引出体积改变的球张量(静水压力)。
§2.4 应力平衡微分方程 应力平衡微分方程就是物体任意无限相邻两点间σij关系,可以通过微体沿坐标轴力平衡来得到,一般应力平衡方程在不同坐标系下有不同的表达式。 直角坐标下的应力平衡微分方程* 简记作
推导原理:假设物体为连续介质。无限邻近二点的应力状态分别为 假设 连续可导则有 静力平衡条件: 静力矩平衡条件:
圆柱坐标下的应力平衡微分方程 • 球坐标下的应力平衡微分方程?
§2.5 应变与位移关系方程 1 几何方程 如果物体变了形,则内部各质点都在运动,质点在不同时刻所走的距离称作位移(Displacement) 。设开始时点的坐标为x、y、z,而在变形的瞬时的坐标为x′、y′、z′,则: 代表着位移在坐标轴的投影,即该点位移分量。 变形则是指两点间距的变化。这种变化有绝对变形与相对变形之分。应变(Strain)属相对变形,它是由位移引起的。 研究变形通常从小变形着手。小变形是指数量级不超过10-3~10-2的弹塑性变形。大变形可以划分成若干小变形,由小变形叠加而来。
取出一单元正六面体,当其变形时,六面体不仅改变了位置,也改变了自己的形状,在一般情况下,不仅正六面体的棱边改变了长度,角度也不再为直角了。因此变形有两类:取出一单元正六面体,当其变形时,六面体不仅改变了位置,也改变了自己的形状,在一般情况下,不仅正六面体的棱边改变了长度,角度也不再为直角了。因此变形有两类: 线应变(正应变):线尺寸的伸长和缩短 切应变(切变形):定义工程应变 应变分量有六个:
讨论 1.物理意义:表示位移与应变之间的关系; 2.位移包含变形体内质点相对位移产生的应变和变形体的刚性位移(平动和转动); 3.工程剪应变: 理论剪应变:
e n 4.应变符号规定: • 正应变或线应变 ( ); 伸长为正,缩短为负; • 剪应变或切应变( ); 夹角减小为正,增大为负; 5.推导中应用到小变形假设、连续性假设及泰勒级数展开等。
§2.6 点的应变状态 点的应变状态:指过某一点任意方向上的正应变与切应变的有无情况。可用该点截取的无限小单元体的各棱长及棱间夹角的变化来表示。 表示成张量形式: ( i, j = x, y, z )
应变张量与特征值 • 1、应变张量可分解成球张量与偏张量: • 2、可求出任意方向的应变。 • 3、主应变、应变张量不变量 由应变特征方程可求出主应变: 式中J1、J2、J3分别为第一、第二、第三应变张量不变量
4、主切应变和最大切应变 5、八面体应变、等效应变
§2.7 应变增量 全量应变与增量应变的概念 前面所讨论的应变是反映单元体在某一变形过程终了时的变形大小,称作全量应变。而增量应变则是指变形过程中某一极短阶段的无限小应变,其度量基准不是原始尺寸,而是变形过程中某一瞬间的尺寸。 增量应变张量
§2.8 应变速度张量 设某一瞬间起dt时间内,产生位移增量dUi,则应有dUi=Vidt,其中Vi为相应位移速度。代入增量应变张量,有: 令 即为应变速率张量

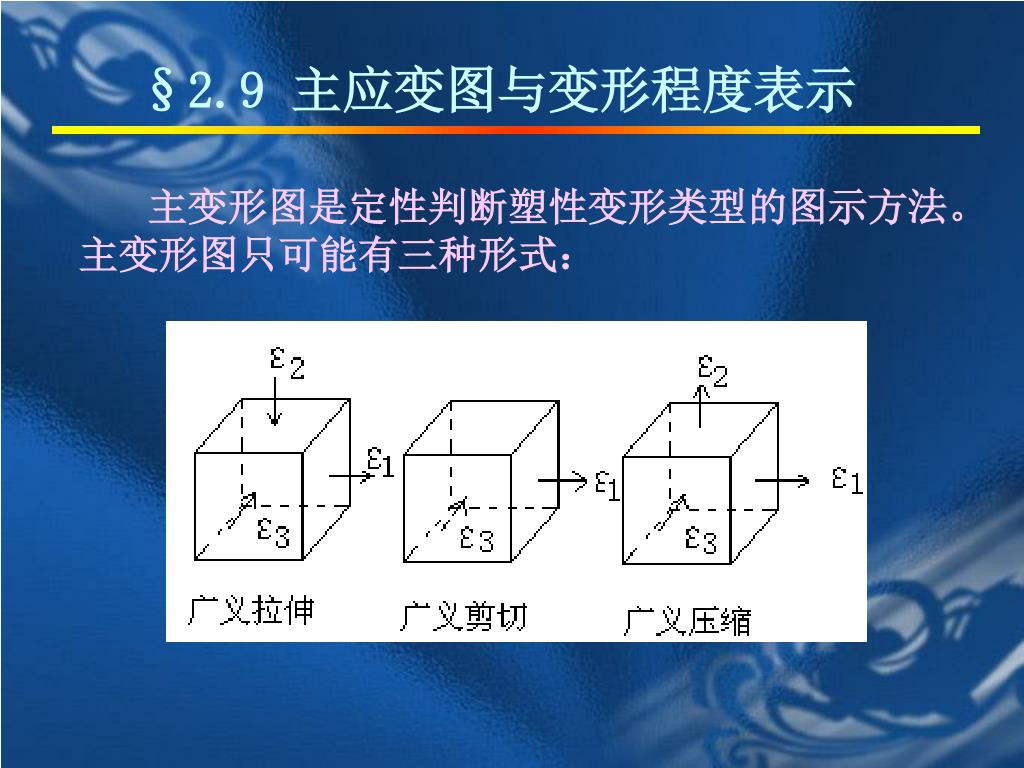

§2.9 主应变图与变形程度表示 主变形图是定性判断塑性变形类型的图示方法。主变形图只可能有三种形式:
变形力学图 变形体内一点的主应力图与主应变图结合构成变形力学图。它形象地反映了该点主应力、主应变有无和方向。主应力图有9种可能,塑性变形主应变有3种可能,二者组合,则有27种可能的变形力学图。但单拉、单压应力状态只可能分别对应一种变形图,所以实际变形力学图应该只有23种组合方式。
