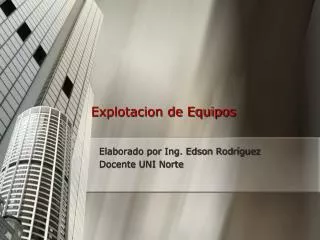

  1. Explotacion de Equipos Elaborado por Ing. Edson Rodríguez Docente UNI Norte

  2. Tractores Y Equipos Relacionados • Clasificacion: • Potencia • Sistema de Rodaje • Mandos • Funciones

  3. Tractores • Son maquinasqueconvierten la energia del motor a energia de traccion • Objetivo • Empujarcargas • Jalarcargas

  4. Clasificación de Tractores • Dentro de los bulldozer o tractores tenemos dos tipos: • de oruga • enllantados.

  5. Tractores de Oruga • Se cataloganporsutamaño y potencia • Se emplean en lugaresdonde se debesacrificarvelocidades • TABLA 5.1 • PAGINA 116

  6. Orugas

  7. Tractoresenllantados • Permiten mas maniobrailidad • Mas velocidaddes • Menostraccion • Tabla 5.2 • Pagina 120

  8. Enllantados

  9. Bulldozers • Son maquinasversatiles • Las cuchillas se puedenajustar • Angledozer • Tiltdozer • Los mandos son hidraulicos o cables • Diferencias entre cables e hidraulicos(pagina 126)

  10. Bulldozer con Mandos de Cables

  11. Factores para determinar selección de equipo Determinaran el tamaño, potencia, tipo de hoja a utilizar, entre otros. Algunos de estos factores son: • El tamaño que se requiere para determinada obra. • La clase de obra en la que se empleara, conformación, jalando una escrepa, jalando un vagón, arando, etc. • El tipo de terreno sobre el que viajara, alta o baja eficiencia de tracción.. • La firmeza del camino de acarreo. • La rigurosidad del camino. • Pendiente del camino. • La longitud de acarreo. • El tipo de trabajo que tenga que hacerse después de terminada la obra.

  12. Bulldocer

  13. Aplicaciones Bulldozer • Limpieza inicial • Desbroce • Regar material • Cortar y rellenar • Escarificar • Apertura de trochas • Mantenimiento de caminos de acarreo

  14. Rendimiento /Productividad • Se refieren a lo que produce un equipo en términos de tiempo según la actividad que realiza.

  15. Rendimiento de los Bulldozer • El rendimiento de un tractor se expresa en metros cúbicos por hora y depende de varios factores: • habilidad del conductor, • naturaleza del terreno, • humedad y estado de los materiales y • organización de las obras.

  16. Rendimiento • P=Q/T • Q=volumen que transporta • T=Tida+Tregreso+Tfijo

  17. Cuchilla

  18. CA= Capacidad de arrastre (esponjados) • H=Altura de la hoja • L= longitud de la hoja Coeficiente de correccion (tipo del suelo)

  19. Factores de Productividad • Tipo de terreno • Condiciones del terreno • Potencia del equipo • Habilidad del operador • Tiempo(Distancia/Velocidad) • Angulo de reposo del material • Tamaño de Cuchilla • Etc…

  20. Distancias de corte

  21. La cuchilla de un bulldozer, tiene una capacidad teórica que varia con las clases de tierras y con el tamaño de la cuchilla. Si se conoce la capacidad de la cuchilla, puede det. el rendimiento aproximado de una maquina estimando el numero de pasadas que pueda efectuar en una hora.

  22. Clasificación según Cuchilla • Según las circunstancias, podrá disponerse la cuchilla en tres posiciones principales: derecha (bulldozer), con inclinación horizontal (angledozer) o con inclinación vertical (tiltdozer).

  23. Escarificar

  24. Bulldozer con Ruter

  25. Ruter • Este accesorio sirve para derribar árboles. Está formado por dos piezas fundamentales: un sólido larguero elevado y una topadora en V. Ambos se accionan independientemente por cable y malacate de tambor doble. • En un matorral de altura media, la cuchilla en V penetra en la vegetación como la proa de un barco, cortándola y dejándola a ambos lados. El testero horizontal derriba los árboles. • Mientras el larguero se apoya lo más alto posible en el tronco del árbol, la punta de la cuchilla penetra en el tocón y lo eleva merced a la acción del torno de elevación. El trabajo de la máquina puede ser rápido.

  26. Mototrailla • Clasificación • Impulsadas(Traillas o escrepas) • Autopropulsadas(Mototraillas o motoescrepas) • Tamaño del deposito

  27. Aplicación • Cortar, cargar, trasladar y regar material • Equipos versatiles empleados en aeropuertos, carreteras o terraplen

  28. Dcorte= (Q/Long. Corte x prof. De corte) • Drelleno= (Qs/Long. Relle. X Prof de relleno) • Velocidades respecto a tracción • Tiempos respecto a distancias

  29. Factores que afectan el Rendimiento • Tiempo de carga • Descarga • Maniobras • Tipo y condiciones de terreno

  30. Características • Rasante • El sistema AccuGrade es una tecnología de GPS de pendiente transversal • El sistema AccuGrade permite que el operador coloque manualmente o realice el corte exactamente donde se requiere.

  31. Este sistema es preciso y eficiente, lo que permite que la 613G trabaje en sitios de trabajo sin estacas.

  32. Especificaciones

  33. Especificaciones

  34. Motoniveladora/Motoconformadora/Patrol • Es una maquina explanadora, sobre neumáticos autopropulsada teniendo como función principal la conformación del terreno • Velocidades de 2 a20 mph

  35. Motoniveladora • Clasificación • Peso(ligeras,medianas, pesadas y súper pesadas) • Potencia (pequeño, medio, grandes)

  36. Aplicación • Desbroce y descortezado • Excavaciones pequeñas(50cm profundidad) • Apertura de cunetas (estacas a 20m, replanteo antes) • Perfil de taludes • Escarificación • Riego y tendido de material • Remoción de superficies asfálticas • Acarreo de material a 60 m • Nivelación de terrenos

  37. Selección de Patrol • Dimensión y posibilidad de movimiento de hoja • Movilidad de ruedas delanteras • Dimensión de equipo • Velocidad de operación • Tipo de suelo

  38. Productividad • Rn= B-b x Vm x 100/n • B= L x Sen θ • Θ= ángulo de cuchilla • L= longitud de cuchilla • Vm= velocidad media

  39. Numero de pasadas • N (numero de pasadas sobre franjas) • Np= 2 (para capacidades de transporte ≤ 5m • Np= 4 (para capacidades de transporte 6 a 9 m) • Np= 6 (para capacidades de transporte 10 a 12 m)

  40. Experiencia de Operador • b (ancho de monta o solape entre franjas) • 0.1 operador experto • 0.2 operador inexperto • Kup=Coef. de utilización horario • (0.5 a 0.65)

  41. Unidades de rendimiento • M3/H = excavaciones, riego y acarreo • M2/H = desbroce, nivelación, perfilado, escarificación • Ml/H = apertura de cunetas, limpieza
