  1. 电子电路调试与应用 集成放大器的结构 及常用芯片

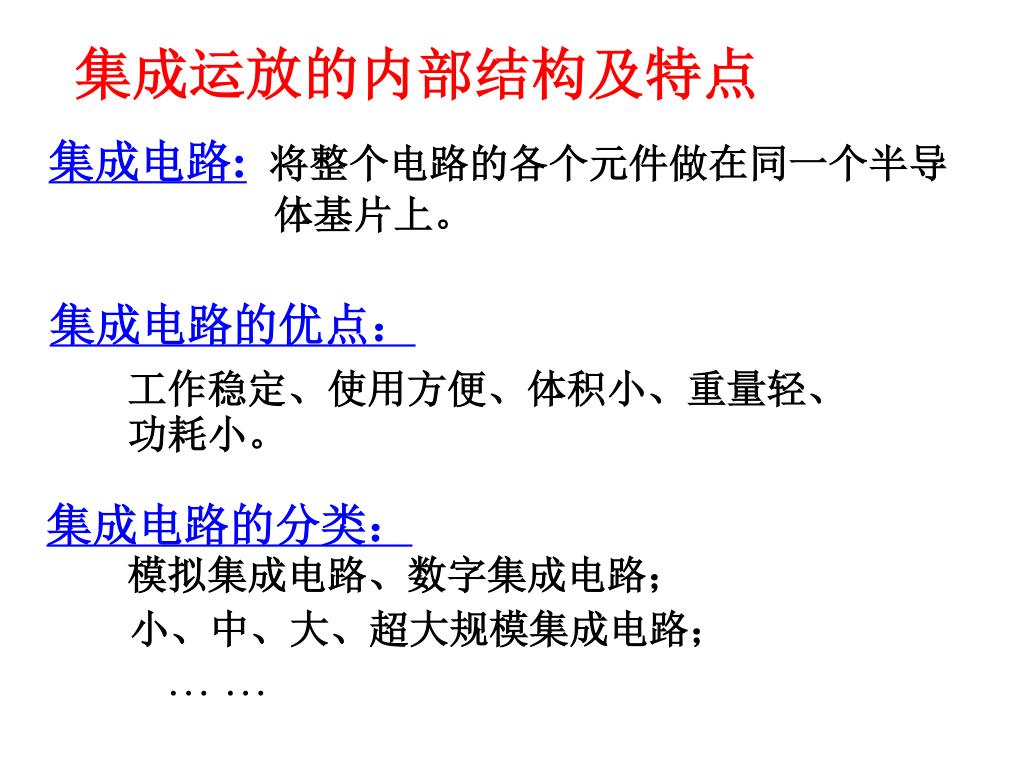

  2. 集成运放的内部结构及特点 集成电路:将整个电路的各个元件做在同一个半导体基片上。 集成电路的优点： 工作稳定、使用方便、体积小、重量轻、功耗小。 集成电路的分类： 模拟集成电路、数字集成电路； 小、中、大、超大规模集成电路；  

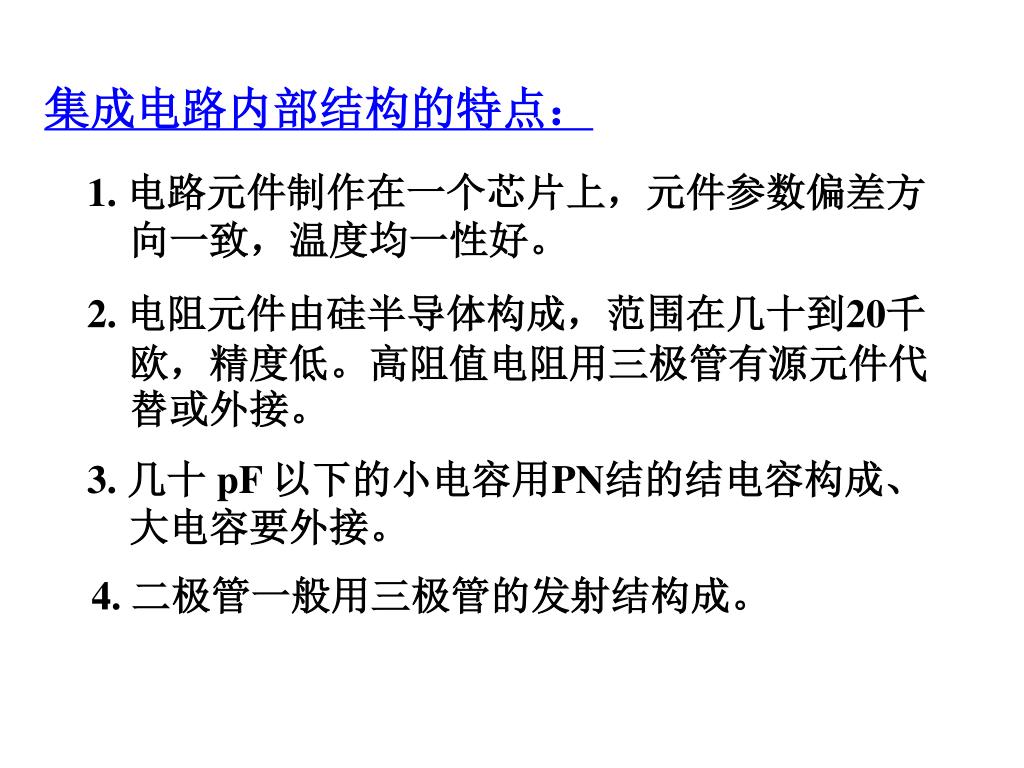

  3. 集成电路内部结构的特点： 1. 电路元件制作在一个芯片上，元件参数偏差方向一致，温度均一性好。 2. 电阻元件由硅半导体构成，范围在几十到20千欧，精度低。高阻值电阻用三极管有源元件代替或外接。 3. 几十 pF 以下的小电容用PN结的结电容构成、大电容要外接。 4. 二极管一般用三极管的发射结构成。

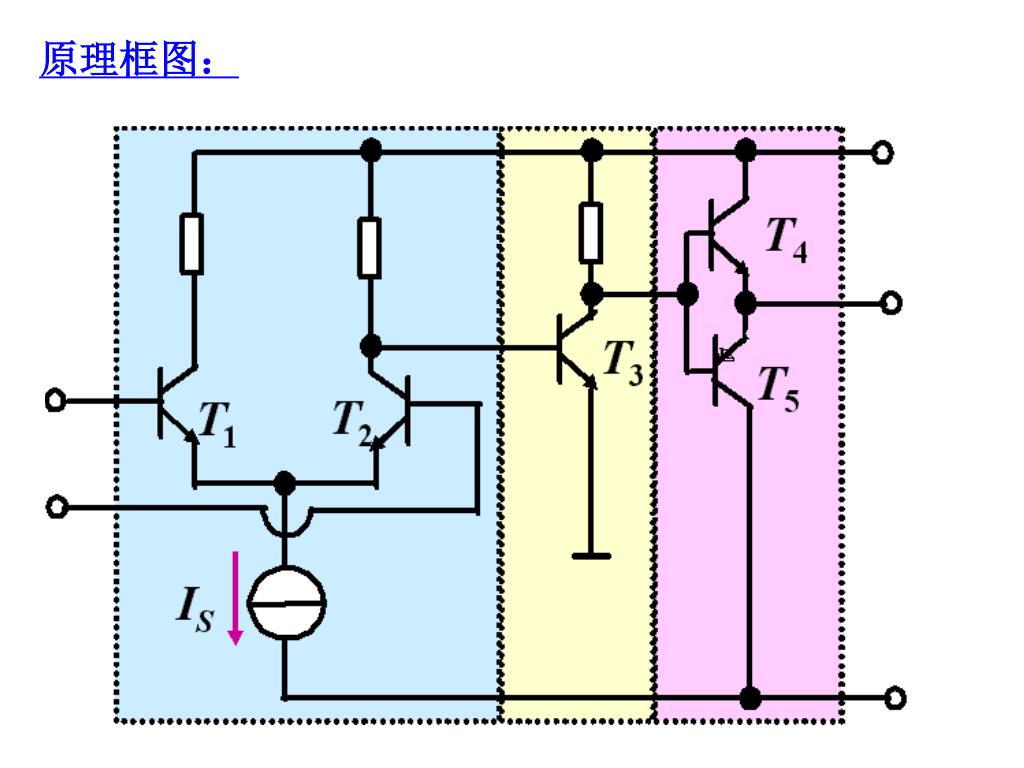

  4. 原理框图：

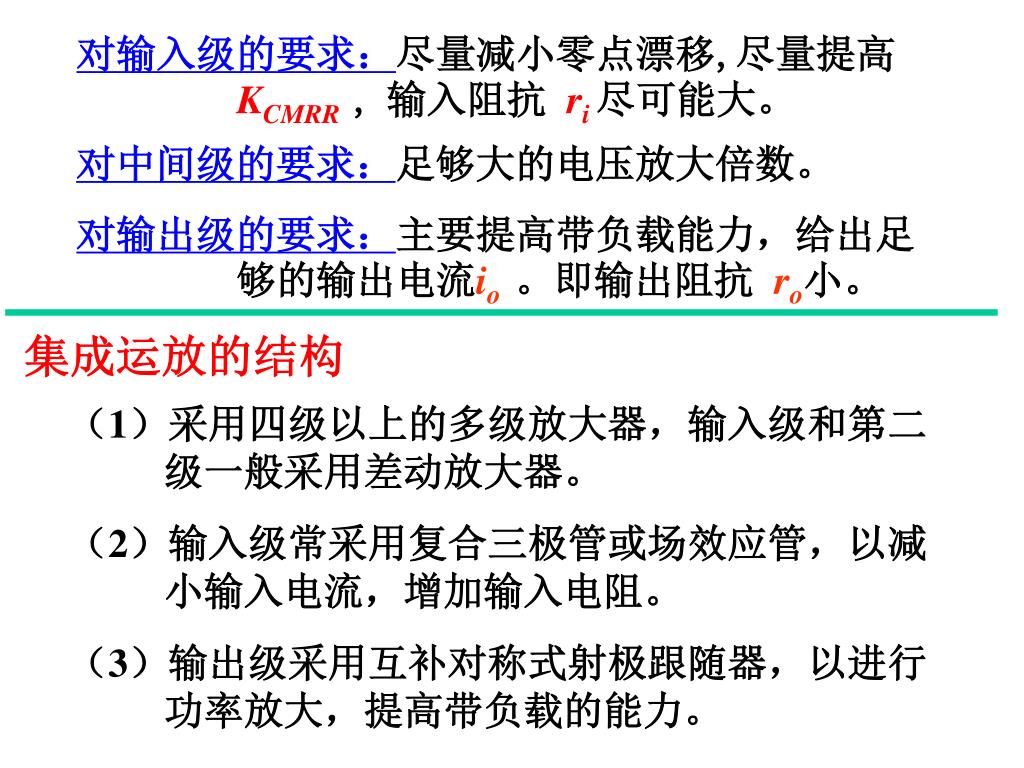

  5. 集成运放的结构 对输入级的要求：尽量减小零点漂移,尽量提高 KCMRR,输入阻抗 ri 尽可能大。 对中间级的要求：足够大的电压放大倍数。 对输出级的要求：主要提高带负载能力，给出足够的输出电流io。即输出阻抗 ro小。 （1）采用四级以上的多级放大器，输入级和第二级一般采用差动放大器。 （2）输入级常采用复合三极管或场效应管，以减小输入电流，增加输入电阻。 （3）输出级采用互补对称式射极跟随器，以进行功率放大，提高带负载的能力。

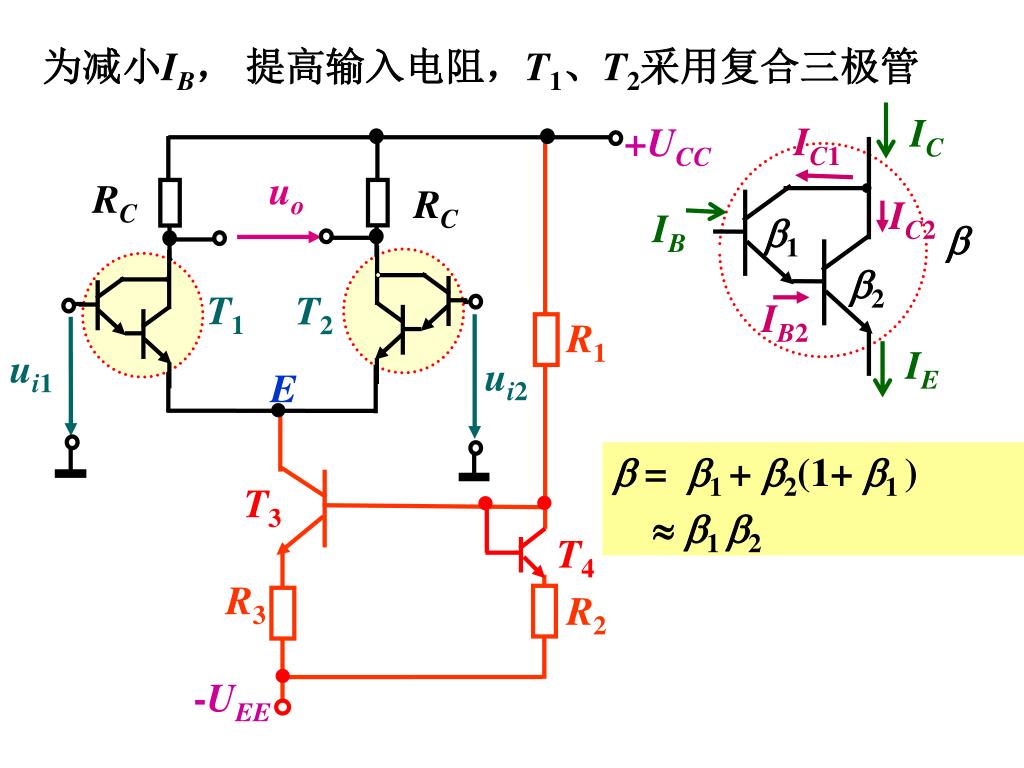

  6. +UCC uo RC RC IC IC1 T1 T2 IC2 IB R1 1  ui1 ui2 E 2 IB2 IE T3 T4 R3 R2 -UEE 为减小IB， 提高输入电阻，T1、T2采用复合三极管  = 1 +2(1+ 1 )  1 2

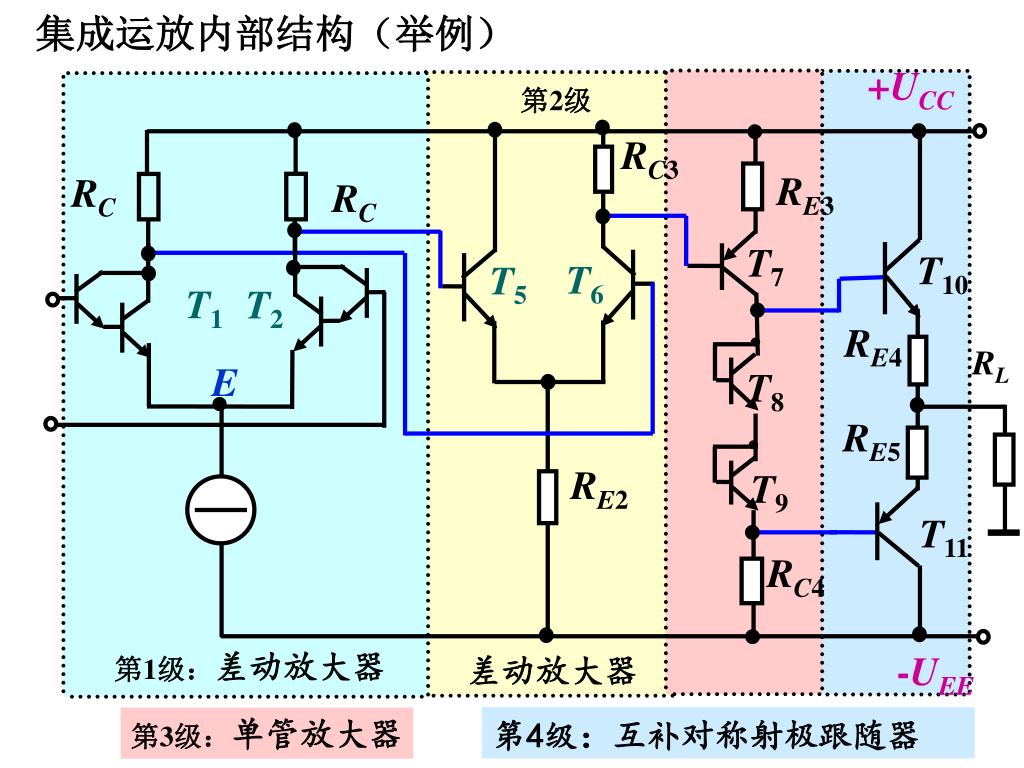

  7. +UCC 第2级 RC3 RC RC RE3 T10 T7 T1 T2 T6 T5 RE4 E RL T8 RE5 RE2 T9 T11 RC4 第1级：差动放大器 -UEE 差动放大器 集成运放内部结构（举例） 第4级：互补对称射极跟随器 第3级：单管放大器

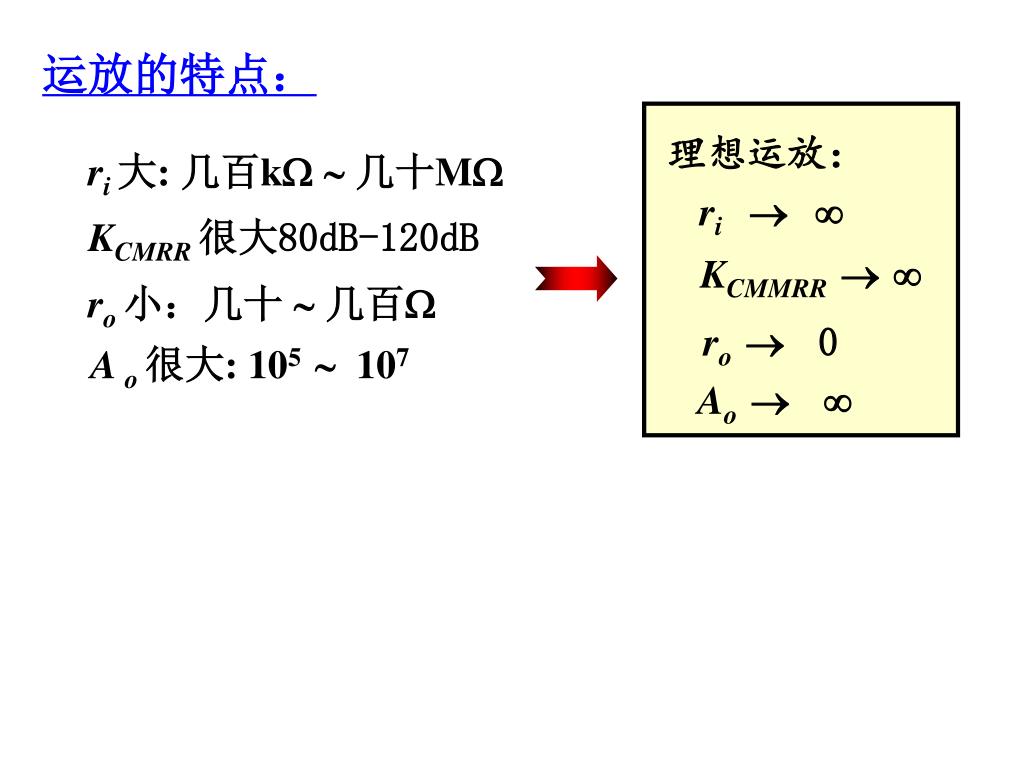

  8. 理想运放： ri KCMMRR ro 0 Ao  运放的特点： ri大: 几百k几十M KCMRR 很大80dB-120dB ro小：几十  几百 A o很大: 105  107

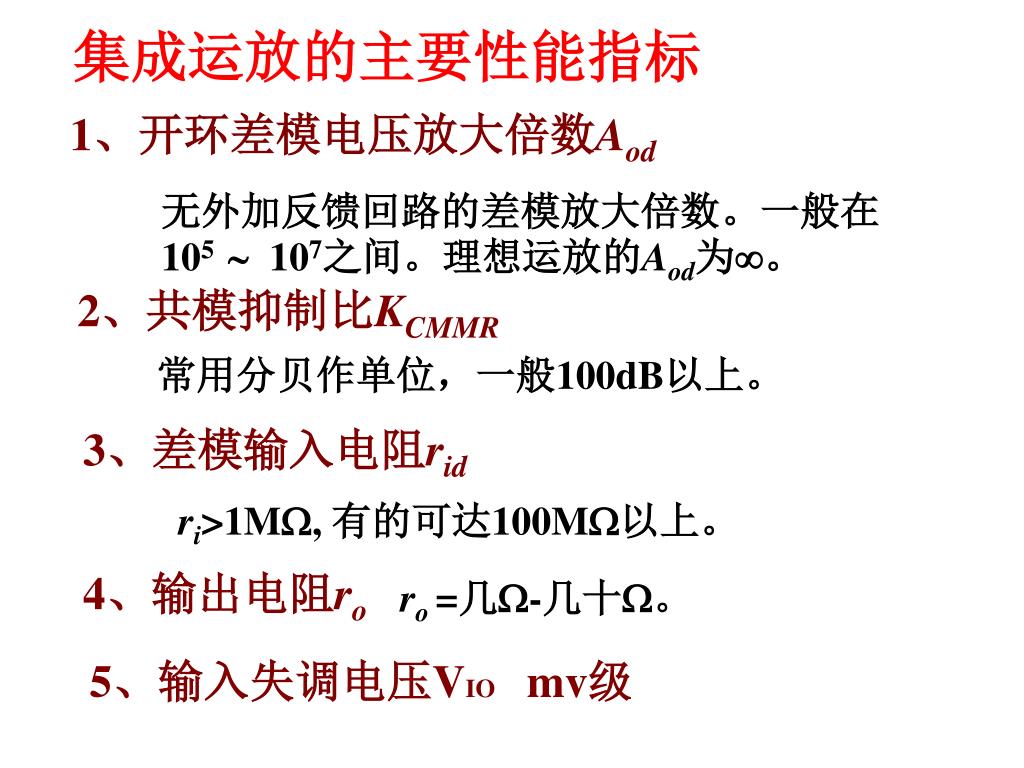

  9. 集成运放的主要性能指标 1、开环差模电压放大倍数Aod 无外加反馈回路的差模放大倍数。一般在105  107之间。理想运放的Aod为。 2、共模抑制比KCMMR 常用分贝作单位，一般100dB以上。 3、差模输入电阻rid ri>1M, 有的可达100M以上。 4、输出电阻ro ro=几-几十。 5、输入失调电压VIO mv级

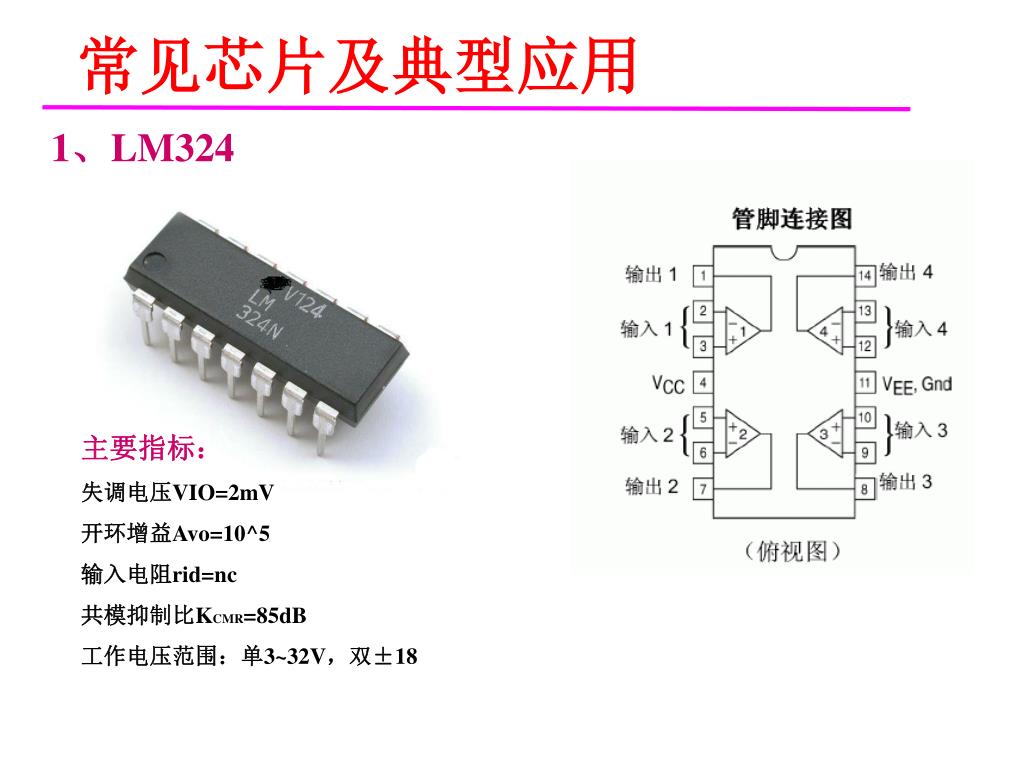

  10. 常见芯片及典型应用 1、LM324 主要指标： 失调电压VIO=2mV 开环增益Avo=10^5 输入电阻rid=nc 共模抑制比KCMR=85dB 工作电压范围：单3~32V，双±18

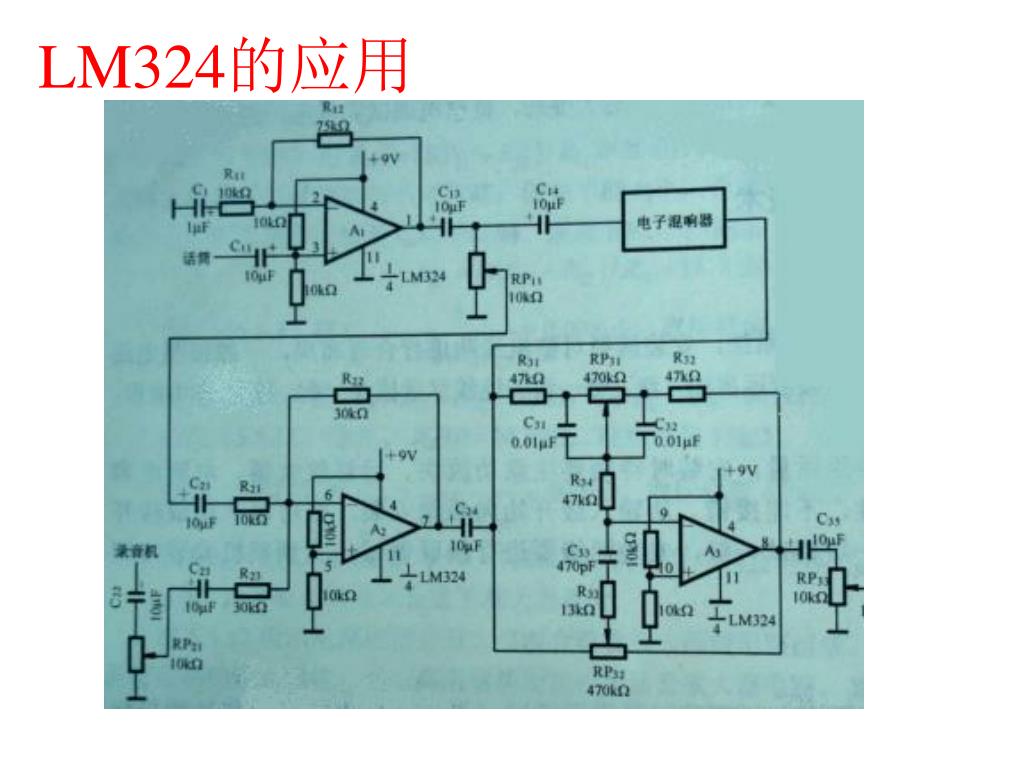

  11. LM324的应用

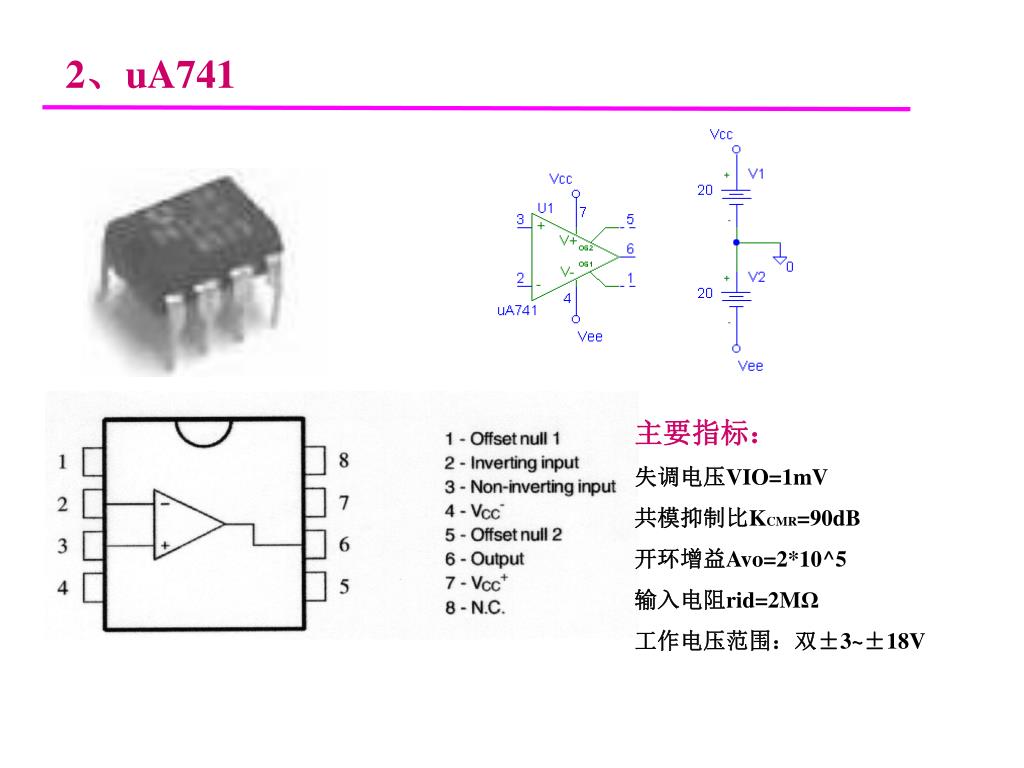

  12. 2、uA741 主要指标： 失调电压VIO=1mV 共模抑制比KCMR=90dB 开环增益Avo=2*10^5 输入电阻rid=2MΩ 工作电压范围：双±3~±18V

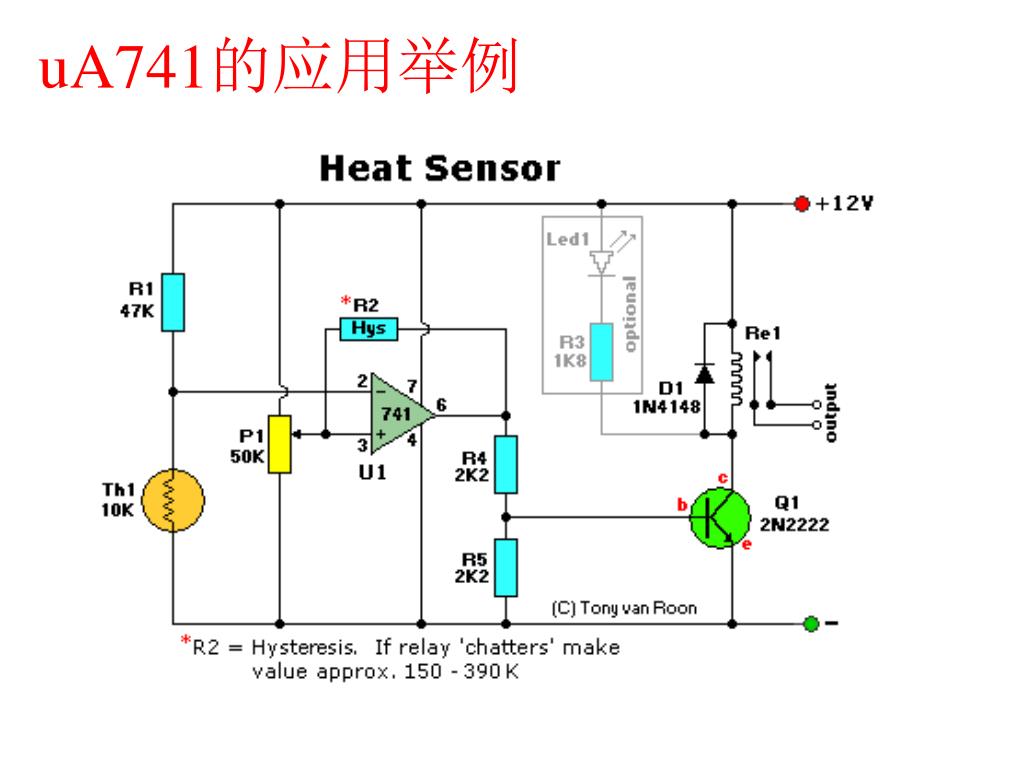

  13. uA741的应用举例

  14. 3、NE5532 主要指标： 失调电压VIO=0.5mV 开环增益Avo=5*10^4 输入电阻rid=0.3MΩ 共模抑制比KCMR=100dB 工作电压范围：双±3~±20V

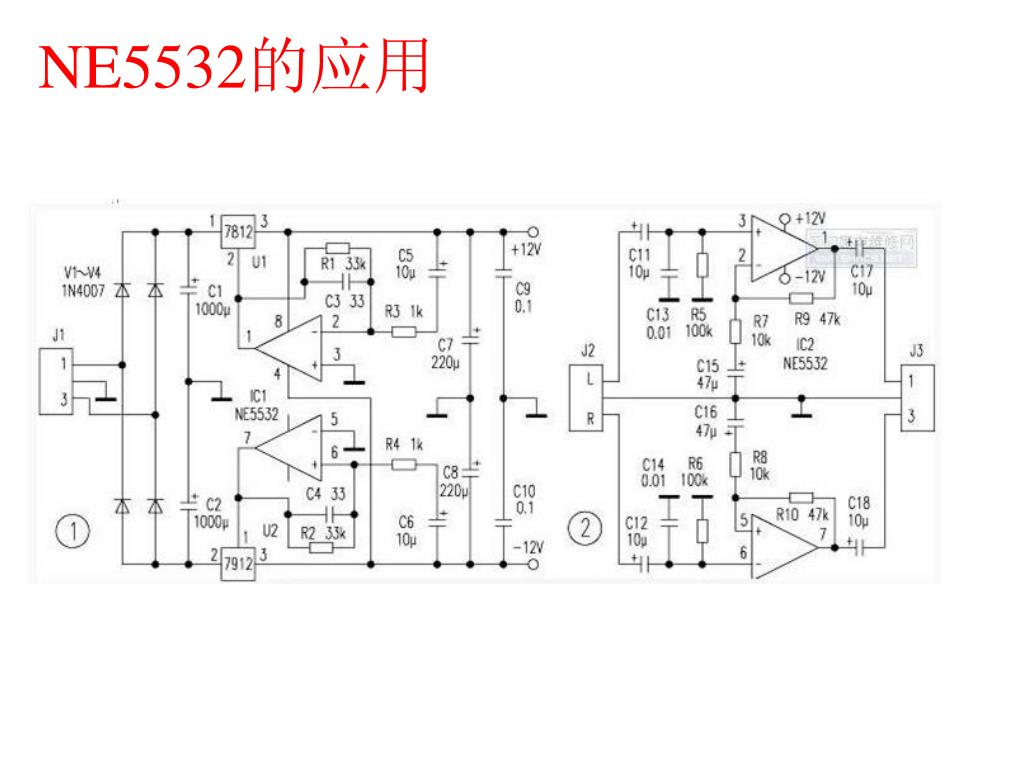

  15. NE5532的应用

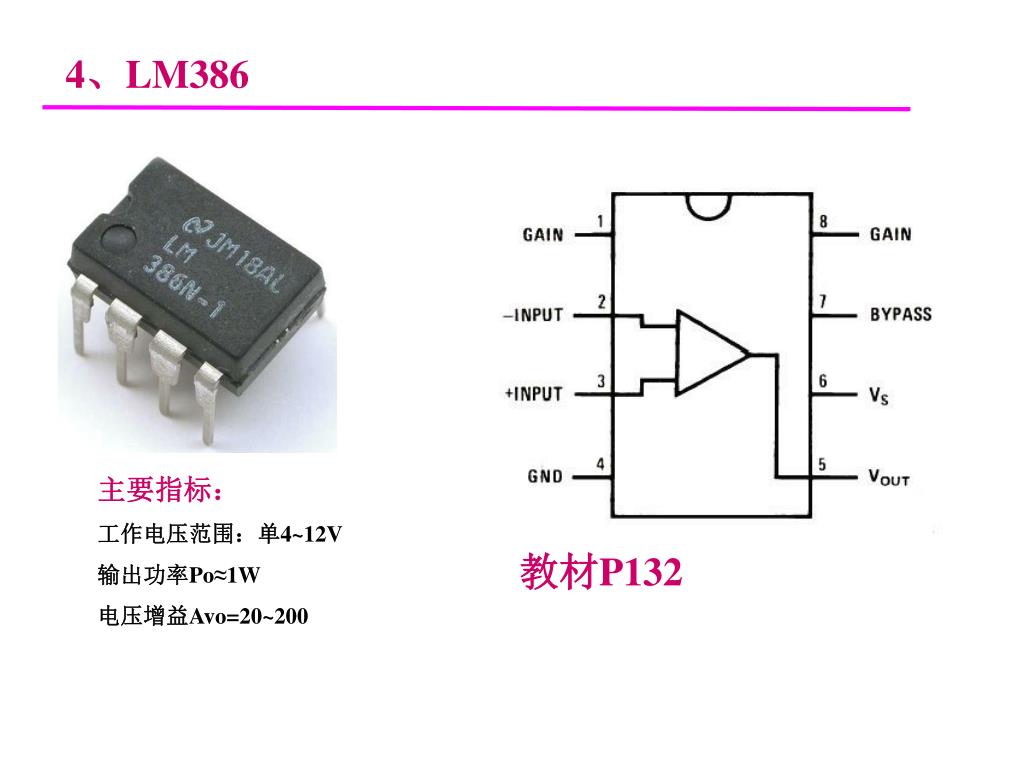

  16. 4、LM386 主要指标： 工作电压范围：单4~12V 输出功率Po≈1W 电压增益Avo=20~200 教材P132

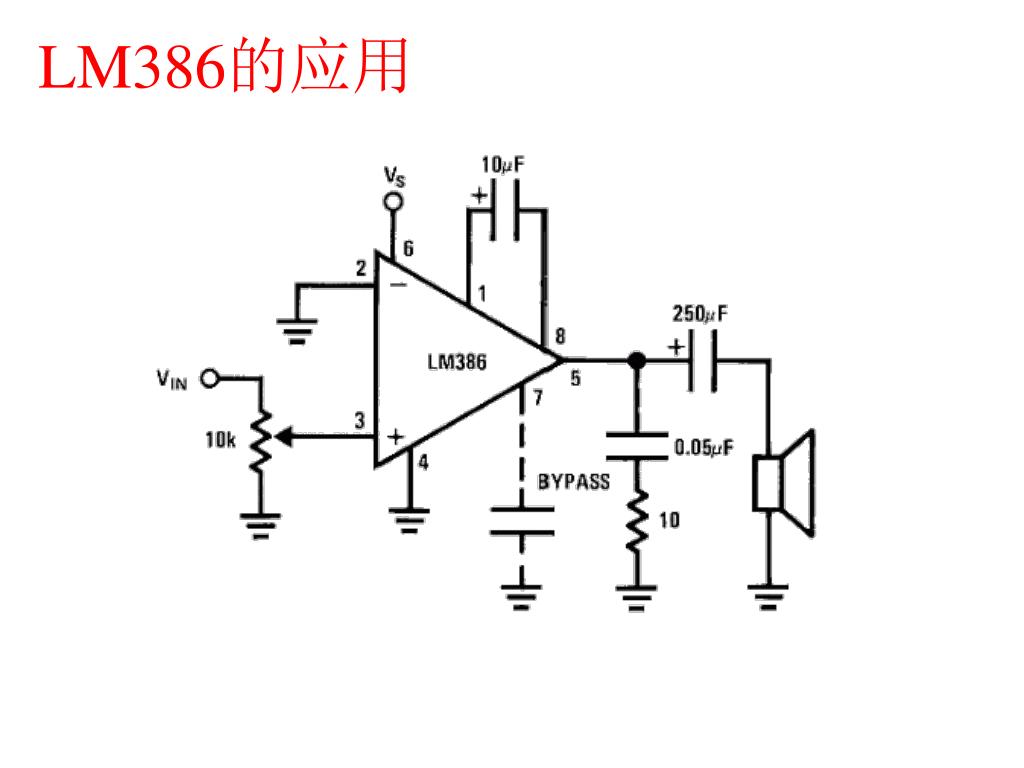

  17. LM386的应用

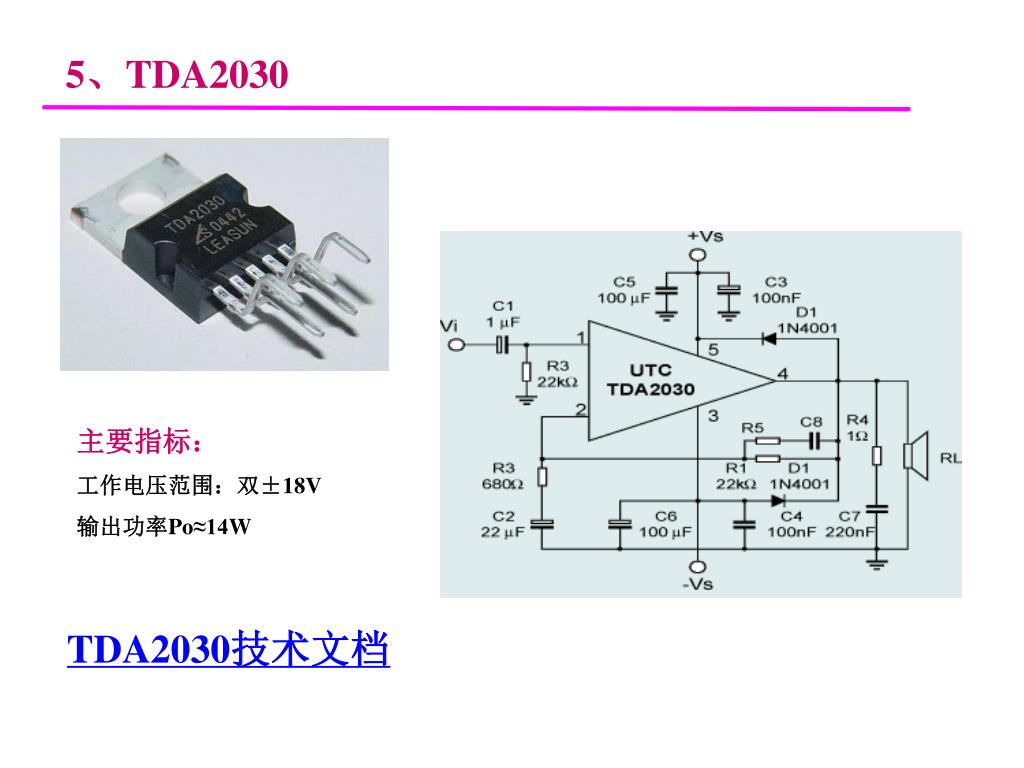

  18. 5、TDA2030 主要指标： 工作电压范围：双±18V 输出功率Po≈14W TDA2030技术文档

  19. TDA2030应用

  20. 6、LM1875 主要指标： 工作电压范围：双±25V 输出功率Po≈25W

  21. LM1875实用电路
