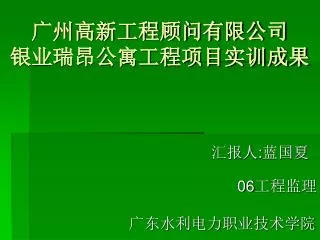

1. 广州高新工程顾问有限公司银业瑞昂公寓工程项目实训成果广州高新工程顾问有限公司银业瑞昂公寓工程项目实训成果 汇报人:蓝国夏 06工程监理 广东水利电力职业技术学院

2. 广州高新工程顾问有限公司银业瑞昂公寓工程项目实训成果广州高新工程顾问有限公司银业瑞昂公寓工程项目实训成果 • 工程概况 • 实习内容 • 实习体会

3. 工程概况 • 施工单位： 中国建筑工程第四局 • 建设单位： 广州银悦房地产开发有限公司 • 监理单位： 广州高新工程顾问有限公司

4. 工程概况 银业瑞昂公寓工地位于广州大道东侧与敦和路交汇处，用地面积为4763平方米，主楼地面有28层，地下室为2层，基坑开挖深度约8.5米，四周围除一边靠广州大道外，其余靠三边近住宅楼，故基坑支护结构主要采用桩锚＋双排搅拌桩止水帷幕形式和适当的有限放坡 .由于实习期间施工现场才动工一两个月,因此施工现场主要是打支护桩，主要是泥浆护壁钻孔灌注桩的施工．

5. 实习主要内容 施工工艺 钻孔灌注桩 注意事项 监理工作

6. 钻孔灌注桩

7. 钻孔灌注桩: • 找点定位 工地上每一个桩点都经过测量人员测量后用一小节钢筋插住 ,并贴上相应的编号. 监理工作:复测现场水准控制点和定位基点并记 录桩号　

8. 钻孔灌注桩: • 固定钻机 定好位之后垫上钢板或枕木加固,用千斤顶和水平尺（中间有气泡）来校正钻机，,使其保持水平。然后用钢筋在钻机的角位处焊住，防止钻机在动作过程中移动而导致钻孔钻偏了。 监理工作:主钻杆的垂直度（用线垂架或经纬仪） ，并记录桩机标高

9. 钻孔灌注桩: • 挖孔和挖泥浆池 因为钻机的钻头也有一定的高度，如果事先不把挖好，那到时钻机就无法正常工作，一般挖一米深左右，而挖泥浆池是为了钻机在钻孔的时候做泥浆护壁，从而利用泥浆来进行清孔。

10. 钻孔灌注桩: • 安装钻头,制造泥浆 先把钻头安装在钻杆下并固定好，同时安装好护筒，防止孔边的泥石掉进孔里或孔口变形，接下来就固定好钻杆。然后施工师傅用自来水往泥浆池注水形成泥浆，利用水泵把泥浆通过管抽到钻杆，再沿着钻杆流到孔底并把孔底的沉渣冲上桩孔口从而流到泥浆池。这个不断循环过程就是前期清孔。

11. 钻孔灌注桩: • 钻孔 这时钻机边钻孔边清孔，等钻到一定深度后就会加长那钻杆。有时我还看到那些施工师傅钻到一定深度后就会向孔里丢几块砖头并利用钻机把砖头压碎，并转动起来。经了解后知道他们这样做的目的是利用碎砖把孔底的沉渣一起搅拌起来并冲到泥浆池里去。因为当孔钻到一定深度后单单靠水泵抽下来的泥浆压力是比较难把沉渣冲出孔外。

12. 钻孔灌注桩: • 测孔深 钻到一定深度后就用一条带一小节钢筋的绳子往孔里放，用来再用卷尺测量其深度。 监理工作：监理要亲自放一次测绳，并记录其深度

13. 钻孔灌注桩: • 放钢筋笼和导管 　 对预制的钢筋笼逐节检查，重点是主筋、加劲箍筋、螺旋箍筋的间距， 加密区长度、主筋搭接、纵横筋交叉点的焊接质量及顶笼预留的锚固长度必须符合设计要求。

14. 钻孔灌注桩: 用吊机钢筋笼放进孔里后就把导管放进钢筋笼里，而这导管有三个作用： ①进行清孔 ②把混凝土灌入孔底 ③进行捣实

15. 钻孔灌注桩: 八．后期清孔 　放好钢筋笼和导管后把水泵的管接在导管上就进行后期清孔,主要是把孔底的沉渣和淤泥尽量处理干净.

16. 钻孔灌注桩: • 灌混凝土 • 验泥浆比重, 灌混凝土前，就开始验泥浆比重,而且要控制在1.12~1.18，如果那混凝土泥浆比重过大，使得砼水下灌注阻力增大,那砼比较难灌进孔里， • 安装承料漏斗, 利用钻机把承料漏斗吊起，再和导管连接起来。接着在承料漏斗的孔口用钢绳吊关一个隔水栓（有时施工师傅把混凝土倒进一个砂袋里，再用铁丝绑紧，放在承料漏斗里当隔水栓用） • 灌混凝土 当混凝土灌满承料漏斗时就拉起那隔水栓或剪断那铁丝，让混凝土靠自重冲入桩底，然后继续灌混凝土，当承料漏斗又能装满时师傅就会有钻机把承料漏斗连同导管按一定速度向上拉，同时导管底部与混凝土要保持1米深的接触

17. 抽泥浆 灌混凝土时,孔里的泥浆不断涌进泥浆池 这时泥浆池的泥浆就会被抽到工地中心的大泥浆池里去 • 测桩顶标高 把桩灌到差不多时就用木竹向桩里插几下看达不达到要求深度。因为桩的混凝土深度要比设计标高高50厘米左右，到时候再截桩。最后 就测其桩顶标高 监理工作:在现场亲处验泥浆比重和含沙率,在灌 混凝土时要在旁边旁站并作好相应的 记录.

18. 实习体会 • 对钻孔灌注桩的施工工艺有了较深刻的理解 • 对监理的日常工作有了一定的了解 • 明白课本理论与工地实践相结合的重要性
