  1. TUGAS PTI PERANGKAT KERAS DALAM KOMPUTER NAMA KELOMPOK 2* RANDA PRATAMA * HENDRA FERNANDO* VICTOR JT* TRI OKTA HARYADI* ZUL ABRAR* WERRY* DARWANDI* CITRA* ARY

  2. VGA CARDVGA singkatan dari Video Graphics Accelerator, berfungsi untuk mengolah data graphis dan ditampilkan di layar monitor, VGA juga memiliki processor yang dinamakan GPU(Graphics Processing Unit) dan membutuhkan memory juga.Jaman sekarang motherboard yang beredar dipasaran banayk yang menggunakan VGA onboard sehingga Anda tidak perlu membeli VGA card lagi, hal ini sangat membantu untuk menghemat biaya pengeluaran.

  3. HARDDISK Harddisk Adalah salah satu perangkat keras sekunder dan berisi piringan magnetis yang berfungsi untuk menyimpan data. Fungsi Harddisk Harddisk berfungsi untuk menyimpan data – data serta menampung data dalam jumlah yang sangat besar serta memiliki kecepatan pada saat memanggil kembali data yang tersimpan.

  4. ATX (Advanced Technology eXtended)

  5. ATX (Advanced Technology eXtended) adalah bentuk motherboard faktor spesifikasi yang dikembangkan oleh Intel pada tahun 1995 untuk memperbaiki standar de facto sebelumnya seperti AT form factor. Ini adalah perubahan besar pertama dalam kasus komputer, motherboard, dan desain power supply bertahun-tahun, meningkatkan standarisasi dan pertukaran bagian. Spesifikasi mendefinisikan dimensi mekanik kunci, pemasangan titik, I / O panel, kekuasaan dan konektor interface antara kasus komputer, motherboard, dan power supply. Dengan perbaikan yang ditawarkan, termasuk biaya yang lebih rendah, menyusul AT ATX benar-benar sebagai faktor bentuk default untuk sistem baru dalam beberapa tahun. ATX banyak ditujukan AT gangguan faktor bentuk yang telah frustrasi pembangun sistem. Standar lain untuk papan yang lebih kecil (termasuk microATX, FlexATX dan mini-ITX) biasanya menyimpan tata letak belakang dasar tetapi mengurangi ukuran papan dan jumlah slot ekspansi posisi. Pada tahun 2003, Intel mengumumkan BTX standar, dimaksudkan sebagai pengganti untuk ATX. Pada 2009, faktor bentuk ATX tetap menjadi standar untuk do-it-yourselfers; BTX telah Namun membuat terobosan ke pra-dibuat systems.This dirancang untuk memecahkan masalah dalam BAT dan Motherboard LPXSpesifikasi resmi dirilis oleh Intel pada tahun 1995, dan telah direvisi beberapa kali sejak, versi yang paling baru 2,3, [1] dirilis pada tahun 2007.

  6. HUB

  7. HubAlat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh hub. hub digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal) ketika ada satu paket yang masuk ke satu port di hub, maka akan tersalin ke port lainnya di hub yg sama dan semua komputer yg tersambung di hub yang sama dapat membaca paket tersebut. Saat ini hub sudah banyak ditinggalkan dan diganti dengan switch. Alasan penggantian ini biasanya adalah karena hub mempunyai kecepatan transfer data yang lebih lambat daripada switch. Hub dan switch mempunyai kecepatan transfer data sampai dengan 100 Mbps bahkan switch sudah dikembangkan sampai kecepatan 1 Gbps.

  8. MOTHERBOARD / MOBO / MAIN BOARD

  9. Pengertian Motherboard adalah papan sirkuit dimana terdapat komponen utama sebuah PC, seperti microprosessor ( CPU ), memori ( RAM & ROM), dan Chip Controler lainnya.Fungsi Motherboard berfungsi untuk memasang komponen utama, seperti CPU, VGA, RAM, dll. Juga Sebagai papan sirkuit penghubung antar komponen yang terpasang pada motherboard

  10. MEMORY

  11. Memori computer merupakan bagian terpenting dari komponen komputer yang berfungsi sebagai tempat penyimpanan informasi yang harus diatur dan dijaga sebaik-baiknya.Memori juga di artikan sebagai perangkat yang amat penting dalam sistem berbasis mikroprosesor, mikrokontroller, maupun PC.Memori digunakan untuk menyimpan data baik yang digunakan sebagai program maupun sebagai penyimpan data yang diproses oleh CPUPengertian menurut istilah memory biasanya merujuk pada media atau tempat untuk menyimpan data. Yang dapat dikatakan bahwa memori merupakan perangkat keras yang khas digunakan untuk menyimpan data atau informasi dan dapat dibaca atau diambil kembali saat diperlukan.Pada komputer, program (software) yang sedang dijalankan (di-run) dan data yang sedang diproses, disimpan di dalam memori selama program tadi masih aktif bekerja. Memori itu sendiri sebenarnya terdiri dari ‘kotak-kotak’ untuk menyimpan data (karakter). Masing-masing kotak tersebut memiliki alamat atau address sendiri. Dengan menggunakan adres inilah CPU dapat membaca atau menulis data pada memori. Kecepatan pergerakan data keluar masuk memori biasanya sepadan dengan kecepatan kerja CPU itu sendiri. CPU dan memori merupakan bagian yang tak terpisahkan dari sebuah komputer.Secara fisik (hardware), kebanyakan memori berupa chip semikonduktor.Sampai sekarang, terdapat banyak jenis memori yang masing-masing mempunyai sifat atau karakteristik yang khas, walaupun suluruhnya tetap memiliki fungsi pokok, yaitu menyimpan data.

  12. PROCESSOR

  13. Processorsering disebut sebagai otak dan pusat pengendali computer yang didukung oleh kompunen lainnya. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor. Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarangukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu : • Aritcmatics Logical Unit (ALU) • Control Unit (CU) • Memory Unit (MU)

  14. UTP

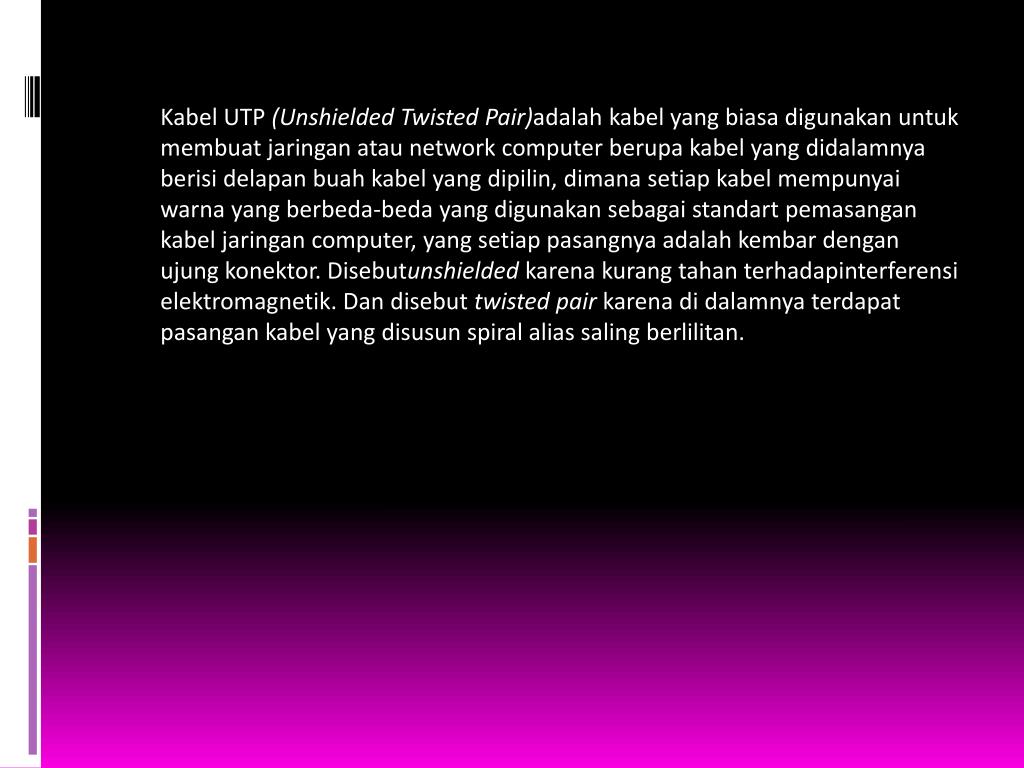

  15. Kabel UTP (Unshielded Twisted Pair)adalah kabel yang biasa digunakan untuk membuat jaringan atau network computer berupa kabel yang didalamnya berisi delapan buah kabel yang dipilin, dimana setiap kabel mempunyai warna yang berbeda-beda yang digunakan sebagai standart pemasangan kabel jaringan computer, yang setiap pasangnya adalah kembar dengan ujung konektor. Disebutunshielded karena kurang tahan terhadapinterferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan.

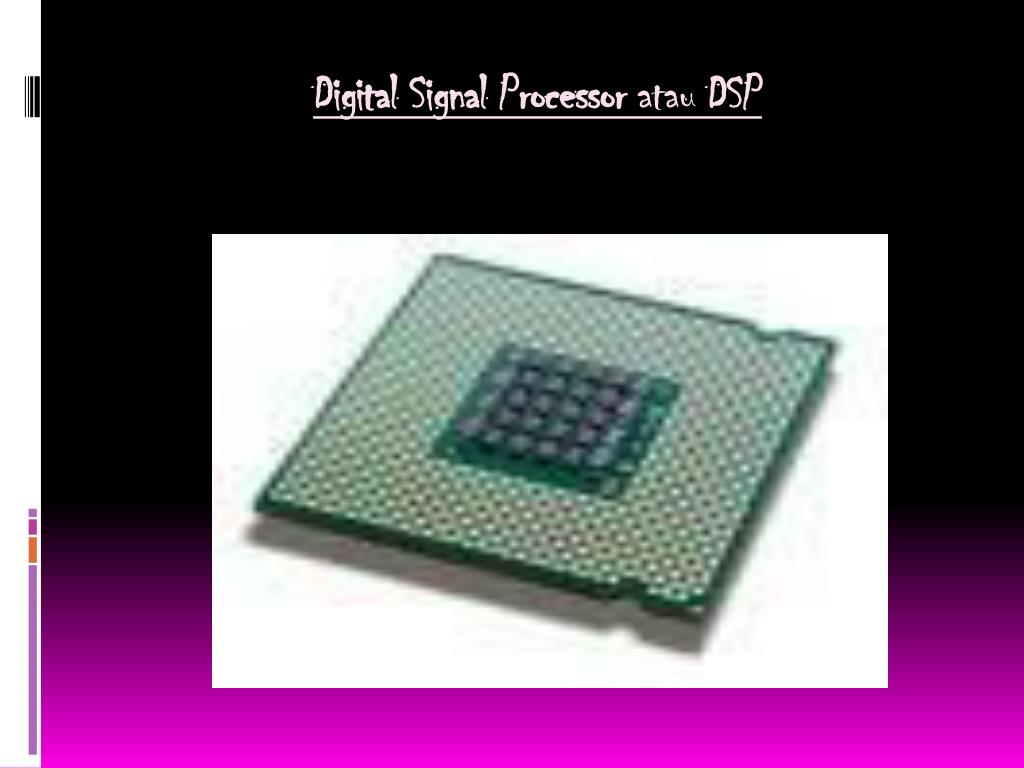

  16. Digital Signal Processor atau DSP

  17. Digital Signal Processor atau DSP adalah sejenis mikroprosesor yang didesain/dirancang khusus untuk pemrosesan isyarat digital (digital signal processing). Biasanya komponen elektronikadigital ini dipakai untuk komputer yang memerlukan waktu tanggap (response time) yang cepat (untuk real-time applications). Ciri khas dari DSP meliputi: • dipakai untuk pemrosesan real-time • mempunyai ADC (Analog to Digital Converter) pada bagian input dan DAC pada bagian output • mempunyai kinerja (performance) yang optimal untuk streaming-data • menggunakan arsitektur Harvard (memori program dan data terpisah) • memiliki instruksi khusus untuk pemrosesan SIMD (Single Instruction, Multiple Data) • tidak memerlukan hardware khusus untuk operasi multitasking • mempunyai kemampuan DMA (Direct Memory Access) jika dipakai sebagai host system.

  18. Semua operasi DSP sebetulnya bisa dilakukan pada mikroprosesor umum (general-purpose microprocessor). Akan tetapi, DSP memiliki sistem arsitektur yang telah di-optimasikan untuk lebih dapat mempercepat pemrosesan signal (isyarat). Optimasi ini juga penting sekali artinya dalam kaitannya untuk menekan biaya, penghantaran panas (heat emission), dan penggunaan daya (power consumption). Kartu suara (Sound Card) Kartu suara (Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3: • Sound Card Onboard, yaitu sound card yang menempel langsung pada motherboard komputer. • Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI • Soundcard External, adalah sound card yang penggunaannya disambungkan ke komputer melalui port eksternal, seperti USB atau FireWire

  19. Manajemen memori DOS

  20. Manajemen memori DOS merupakan mekanisme pengaturan memori pada sistem operasiDOS. Sistem operasi berjalan dalam modus real dengan arsitektur berbasis pprosesor intel x86. Dalam modus real, hanya 20-bit pertama dari bus alamat yang akan digunakan oleh sistem operasi untuk mengakses memori, sehingga menjadikan jumlah memori yang dapat diakses hanya mencapai 220=1048576 bytes (1 MB) saja, dari yang seharusnya 32-bit/40-bit pada prosesor-prosesor modern.

  21. CD ROOM

  22. CD ROM Drive ( Compact Disk Read Only Memory Drive )1. Pengertian CD ROM DRIVE adalah salah satu perangkat keras computer yang berfungsi untuk membaca data dalam bentuk Compact Disk ( CD ).2. Fungsi CD-ROM drive digunakan untuk membaca compact disk dalam bentuk audio atau CD-ROM. CD-ROM keluaran terbaru dapat membaca CD-R (CD yang dapat ditulis) dan juga CD-RW (CD yang dapat ditulis berulang-ulang). Kecepatan berputar dari CD-ROM biasanya tidak terlalu penting kecuali pada saat menginstall program, memainkan permainan (games) yang menggunakan CD-ROM drive, atau pada saat membuat CD dengan CD writer.

  23. TERIMA KASIH WASALLAM
