  1. Кафедра теплотехники представляет...

  2. Лабораторная работа №2 Исследование работы компрессора Задание: • Экспериментально исследовать процессы, протекающие при • сжатии воздуха в одноступенчатом поршневом компрессоре. • Провести расчеты по обработке результатов измерений. • Построить процессы в P-V координатах.

  3. Ознакомьтесь со схемой лабораторной установки…

  4. Ознакомьтесь с лабораторной установкой 1 5 3 1,2 4 7 6 8 и приступайте к выполнению работы.

  5. Включите приборы

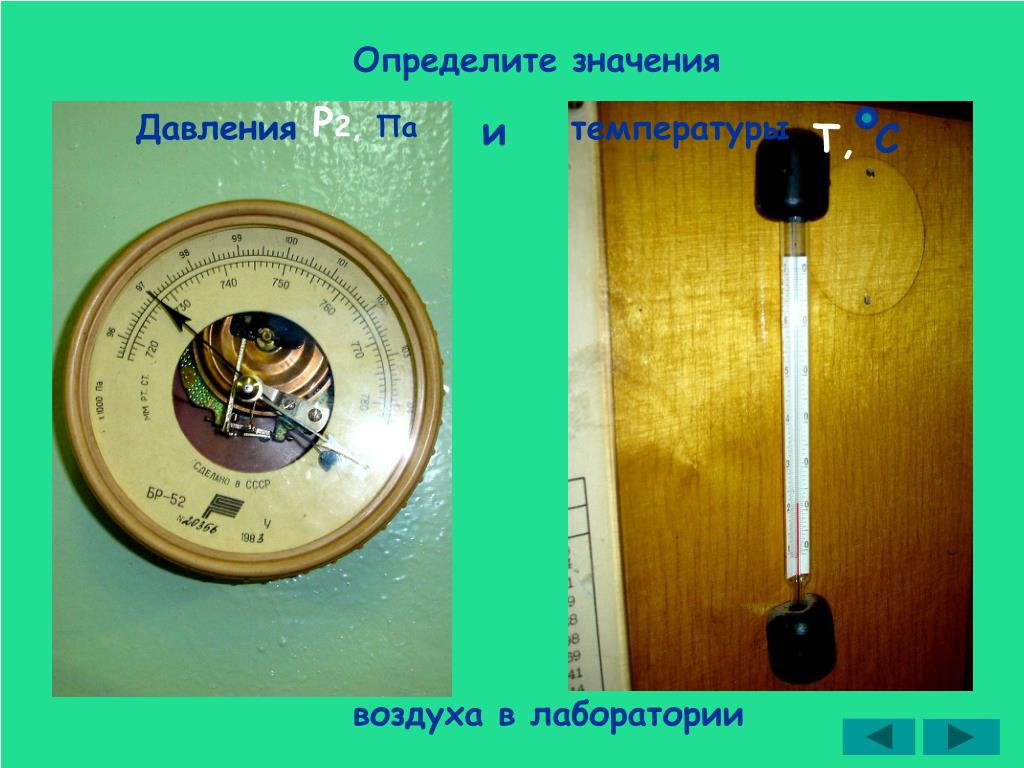

  6. Определите значения P2, Па Давления и температуры T, С воздуха в лаборатории

  7. Включите электродвигатель компрессора Откройте вентиль

  8. Прикрывая вентиль, создайте в ресивере компрессора требуемое избыточное давление Р2

  9. По истечении заданного преподавателем времени работы компрессора

  10. протекут через 10 Л И Т Р О В В О З Д У Х А на секундомере газовый счетчик замерьте время , за которое

  11. Показания манометра, Показания Ваттметра, P2 W замерьте Показания милливольтметра Величина термо-ЭДС термопары

  12. Установите второй режим, поворачивая вентиль до более высокого давления P2 И повторите аналогичные действия…

  13. Меняйте режимы и выполняйте аналогичные действия **количество режимов задается преподавателем

  14. После проведения опытов • Плавно откройте вентиль • Охладите компрессор • (его работой без нагрузки) • Выключите электродвигатель

  15. Проведите обработку опытных данных

  16. Результаты расчетов сведите в таблицу

  17. При проведении расчётов для определения параметров состояния воздуха на входе и выходе из компрессора используйте уравнение состояния идеального газа. Показатель политропы сжатия рассчитайте по формуле а удельную техническую работу компрессора в соответствии с выражением . Мощность идеального компрессора , где - массовый расход воздуха. Мощность реальной компрессорной установки определить через потребляемую электрическую мощность и КПД электродвигателя . Для лабораторной установки КПД электродвигателя принять равным 95%. Совершенство компрессорной установки, т.е. степень приближения реальной установки к идеальной, оценить относительным КПД .

  18. Постройте рабочую диаграммутермодинамического процесса сжатия для каждого режима

  19. Работа выполнена The End.
