  1. Elektromagnetická indukce

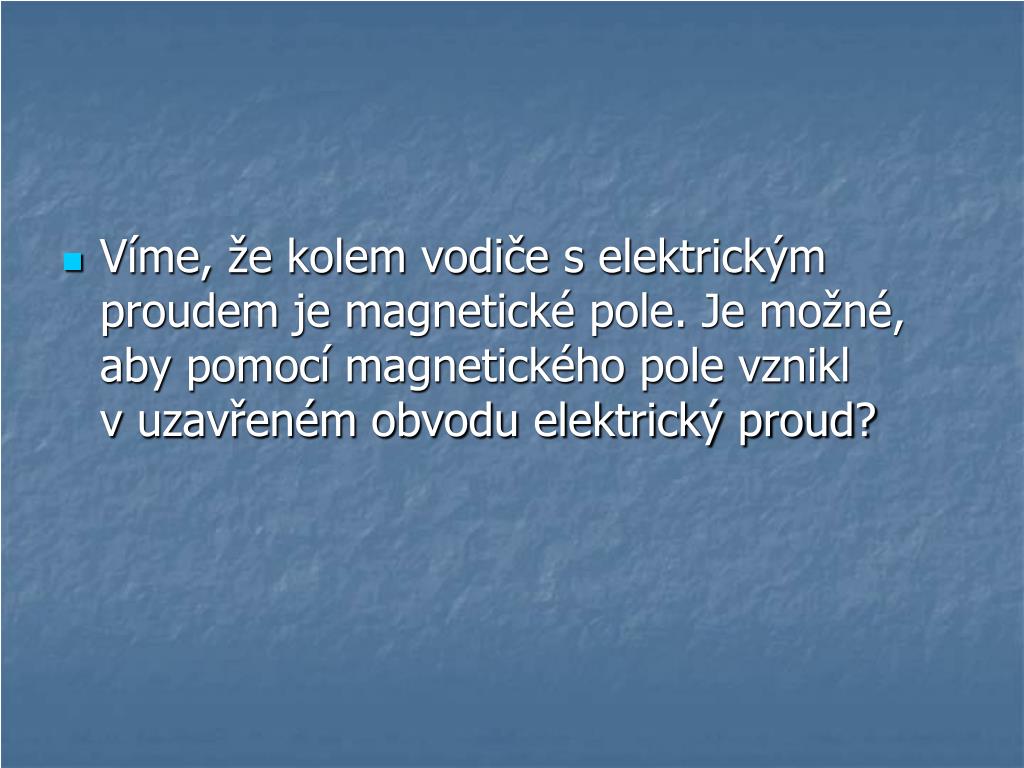

  2. Víme, že kolem vodiče s elektrickým proudem je magnetické pole. Je možné, aby pomocí magnetického pole vznikl v uzavřeném obvodu elektrický proud?

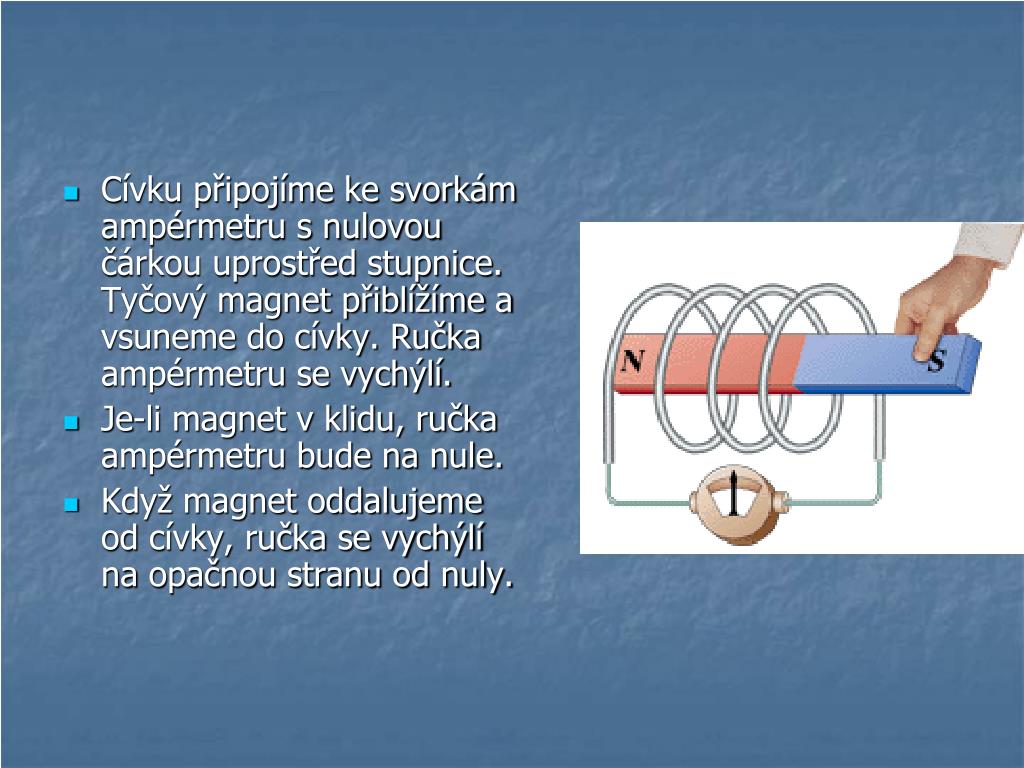

  3. Cívku připojíme ke svorkám ampérmetru s nulovou čárkou uprostřed stupnice. Tyčový magnet přiblížíme a vsuneme do cívky. Ručka ampérmetru se vychýlí. • Je-li magnet v klidu, ručka ampérmetru bude na nule. • Když magnet oddalujeme od cívky, ručka se vychýlí na opačnou stranu od nuly.

  4. Nyní bude magnet v klidu a cívku budeme přibližovat k severnímu pólu magnetu. Ručka ampérmetru se vychýlí. • Když cívku vzdalujeme od magnetu, ručka se vychýlí na opačnou stranu. • Jsou-li cívka a magnet vzájemně v klidu, je ručka na nule. Jaký je závěr tohoto pozorování?

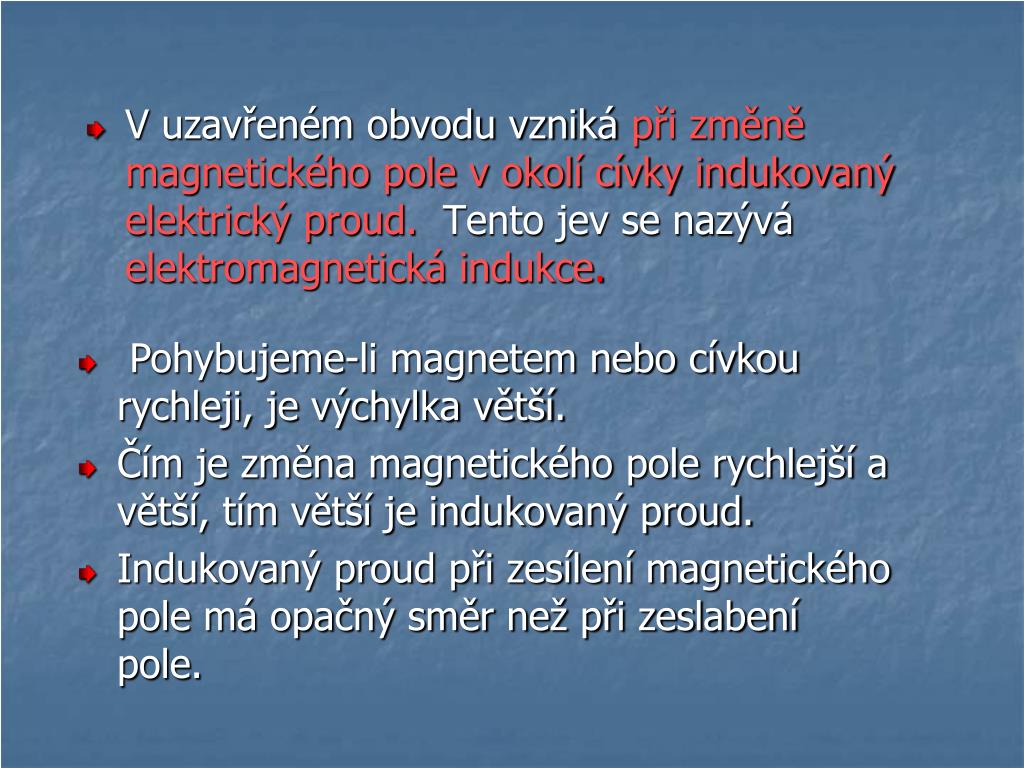

  5. V uzavřeném obvodu vzniká při změně magnetického pole v okolí cívky indukovaný elektrický proud. Tento jev se nazývá elektromagnetická indukce. Pohybujeme-li magnetem nebo cívkou rychleji, je výchylka větší. Čím je změna magnetického pole rychlejší a větší, tím větší je indukovaný proud. Indukovaný proud při zesílení magnetického pole má opačný směr než při zeslabení pole.

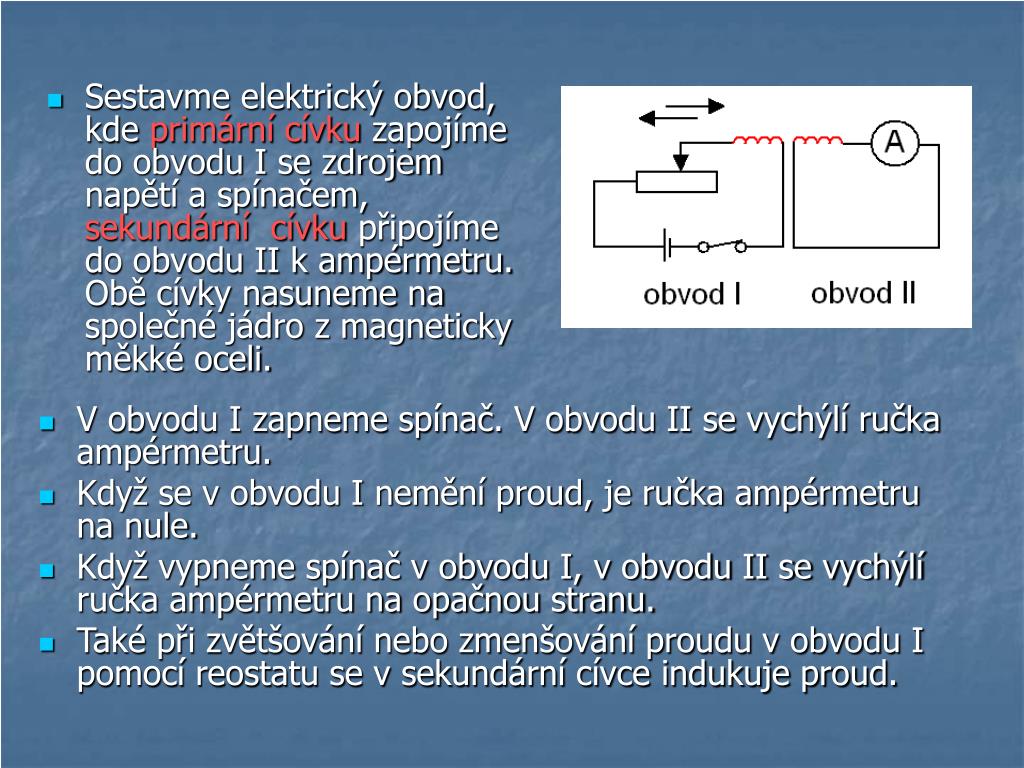

  6. Sestavme elektrický obvod, kde primární cívku zapojíme do obvodu I se zdrojem napětí a spínačem, sekundární cívku připojíme do obvodu II k ampérmetru. Obě cívky nasuneme na společné jádro z magneticky měkké oceli. • V obvodu I zapneme spínač. V obvodu II se vychýlí ručka ampérmetru. • Když se v obvodu I nemění proud, je ručka ampérmetru na nule. • Když vypneme spínač v obvodu I, v obvodu II se vychýlí ručka ampérmetru na opačnou stranu. • Také při zvětšování nebo zmenšování proudu v obvodu I pomocí reostatu se v sekundární cívce indukuje proud.

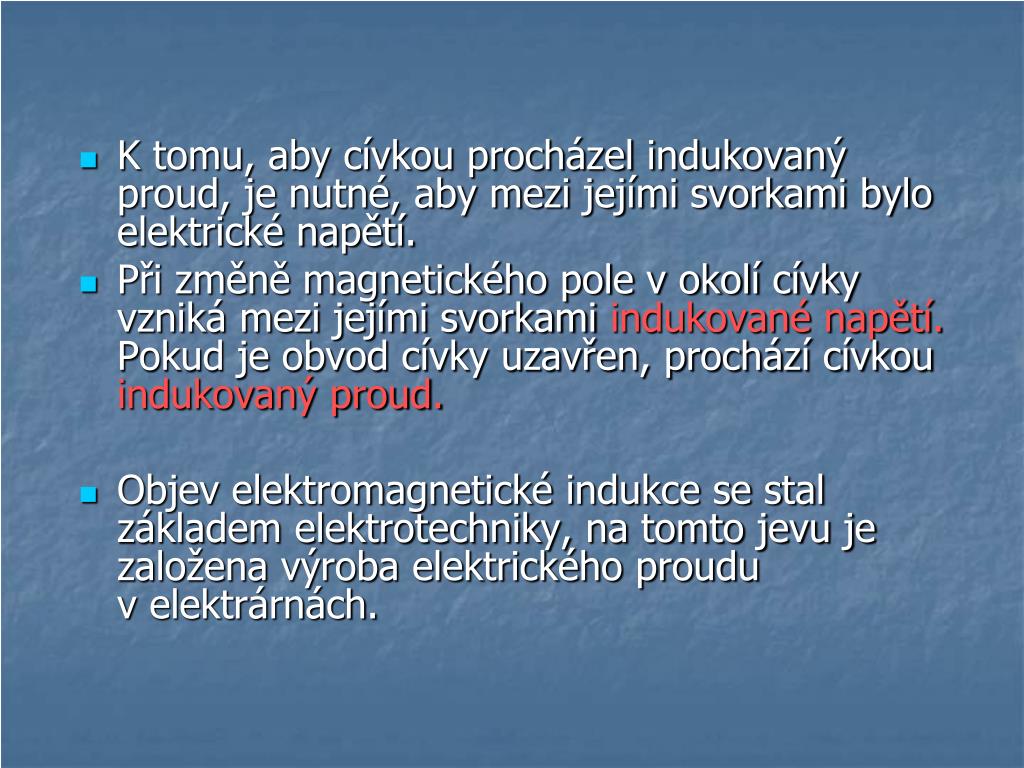

  7. K tomu, aby cívkou procházel indukovaný proud, je nutné, aby mezi jejími svorkami bylo elektrické napětí. • Při změně magnetického pole v okolí cívky vzniká mezi jejími svorkami indukované napětí. Pokud je obvod cívky uzavřen, prochází cívkou indukovaný proud. • Objev elektromagnetické indukce se stal základem elektrotechniky, na tomto jevu je založena výroba elektrického proudu v elektrárnách.

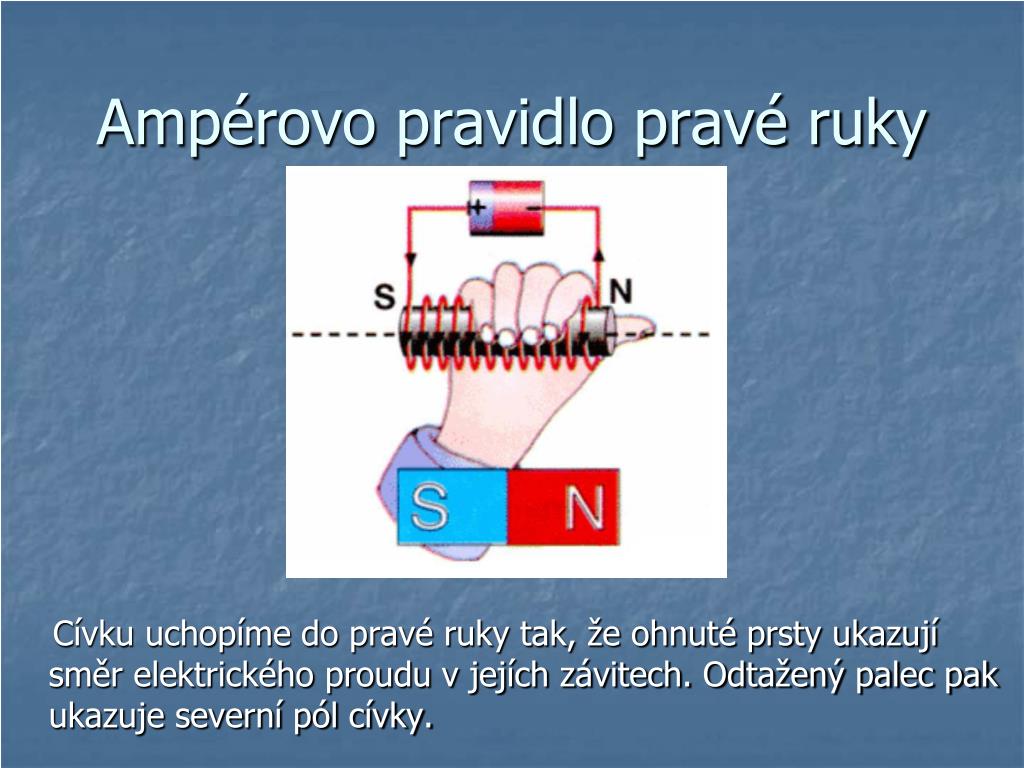

  8. Ampérovo pravidlo pravé ruky Cívku uchopíme do pravé ruky tak, že ohnuté prsty ukazují směr elektrického proudu v jejích závitech. Odtažený palec pak ukazuje severní pól cívky.

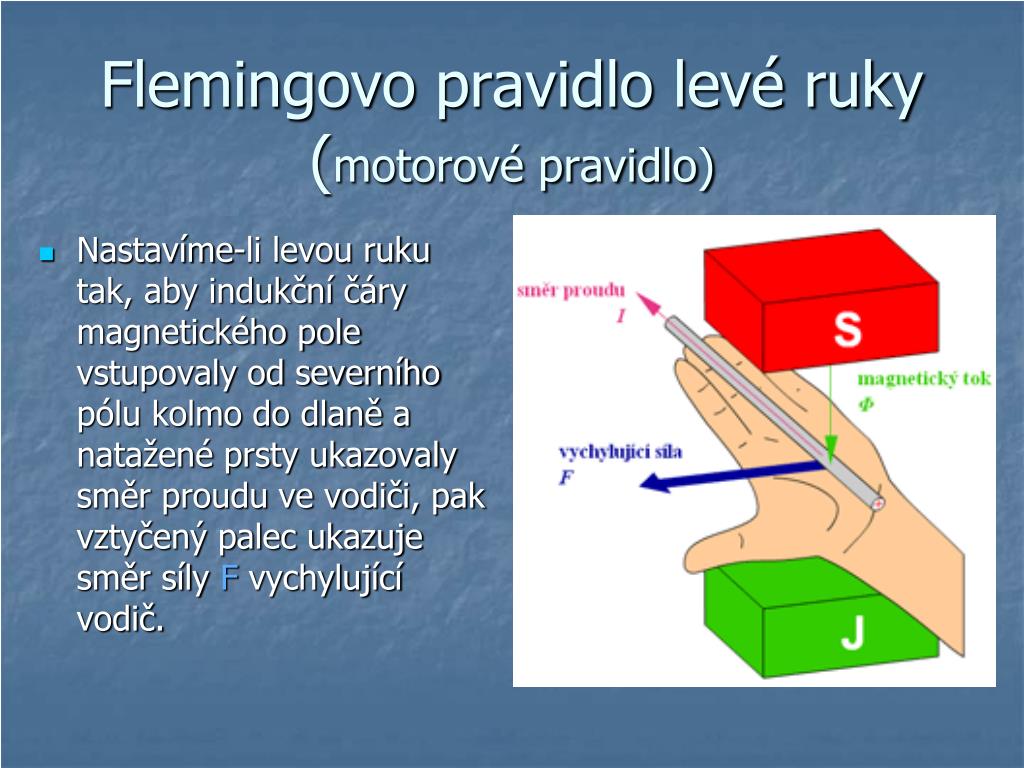

  9. Flemingovo pravidlo levé ruky(motorové pravidlo) • Nastavíme-li levou ruku tak, aby indukční čáry magnetického pole vstupovaly od severního pólu kolmo do dlaně a natažené prsty ukazovaly směr proudu ve vodiči, pak vztyčený palec ukazuje směr síly F vychylující vodič.

  10. Michael FARADAY1791-1867anglický fyzik a chemik Objevil elektromagnetickou indukci, která se stala základem rozvoje elektrotechniky. Zabýval se chemickými účinky proudu a formuloval dva zákony elektrolýzy nazvané jeho jménem. Zavedl pojmy „elektrická“ a „magnetická siločára“.
