面向对象的系统分析与设计实习示例

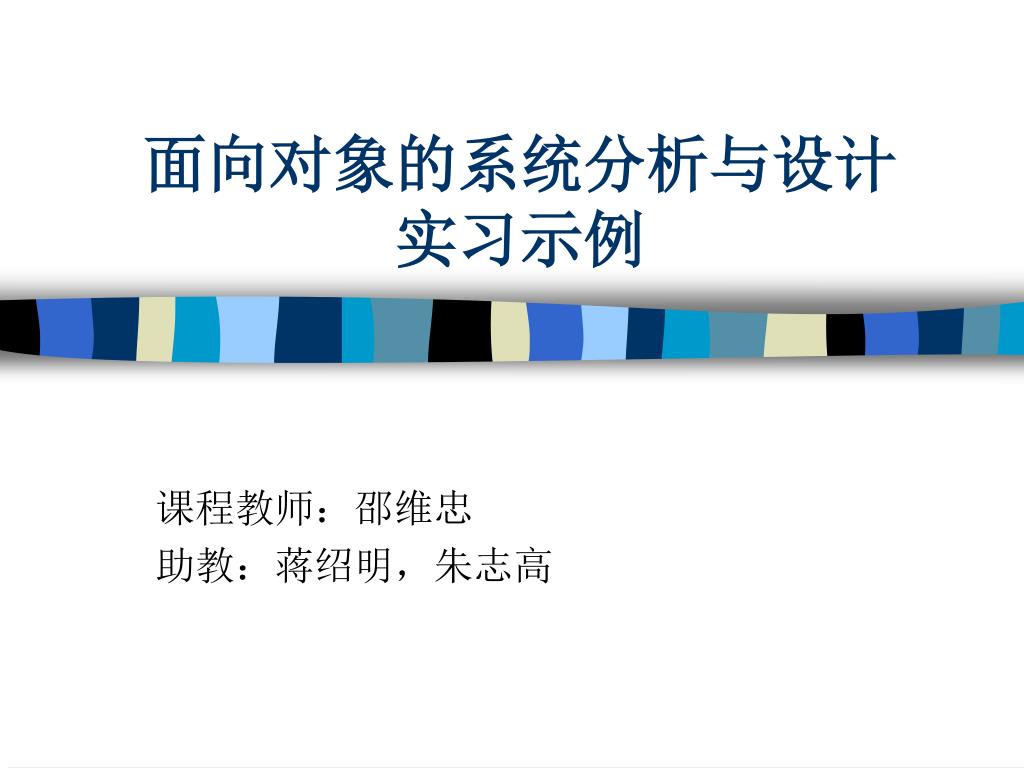

面向对象的系统分析与设计实习示例 课程教师：邵维忠助教：蒋绍明，朱志高

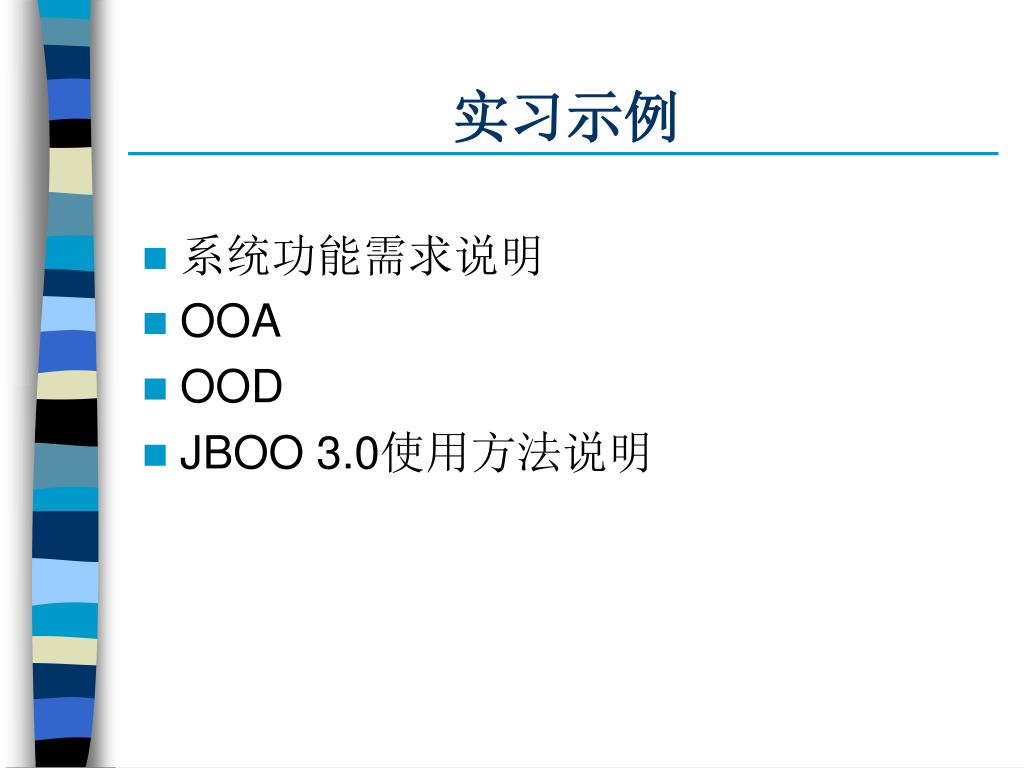

实习示例 • 系统功能需求说明 • OOA • OOD • JBOO 3.0使用方法说明

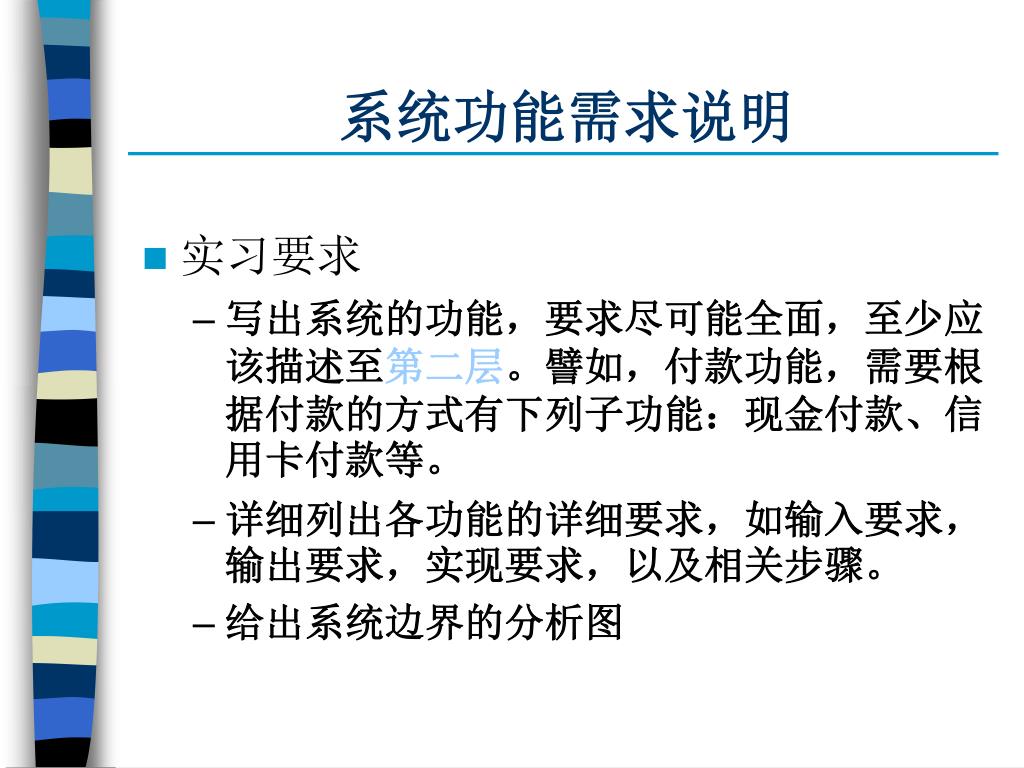

系统功能需求说明 • 实习要求 • 写出系统的功能，要求尽可能全面，至少应该描述至第二层。譬如，付款功能，需要根据付款的方式有下列子功能：现金付款、信用卡付款等。 • 详细列出各功能的详细要求，如输入要求，输出要求，实现要求，以及相关步骤。 • 给出系统边界的分析图

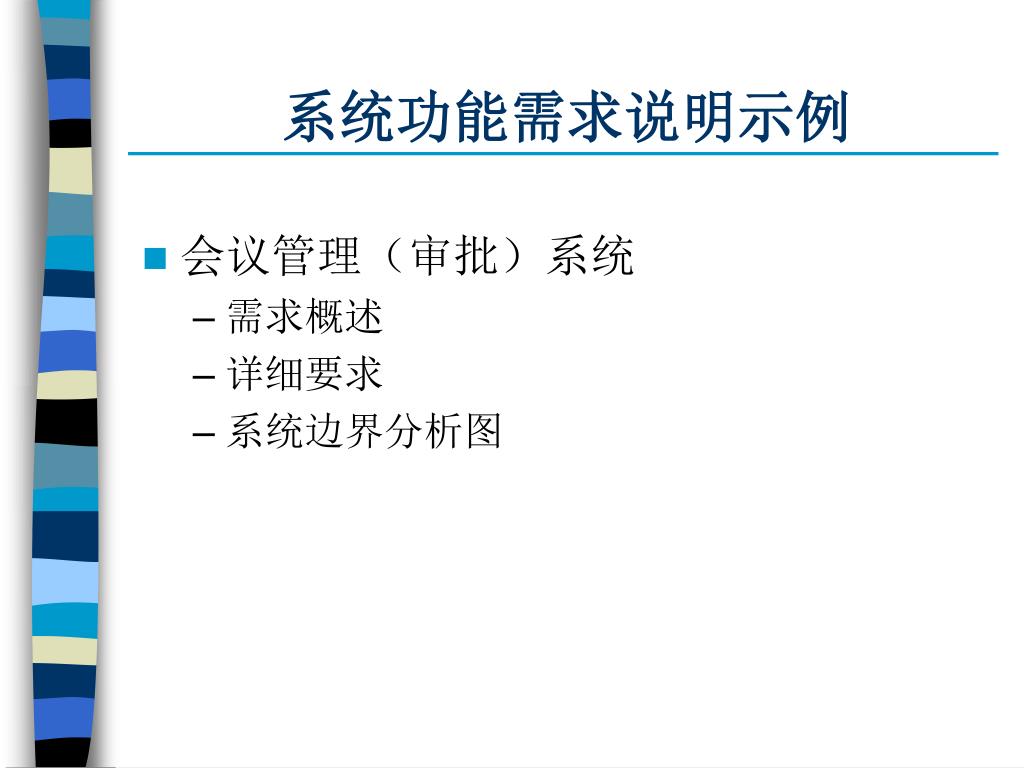

系统功能需求说明示例 • 会议管理（审批）系统 • 需求概述 • 详细要求 • 系统边界分析图

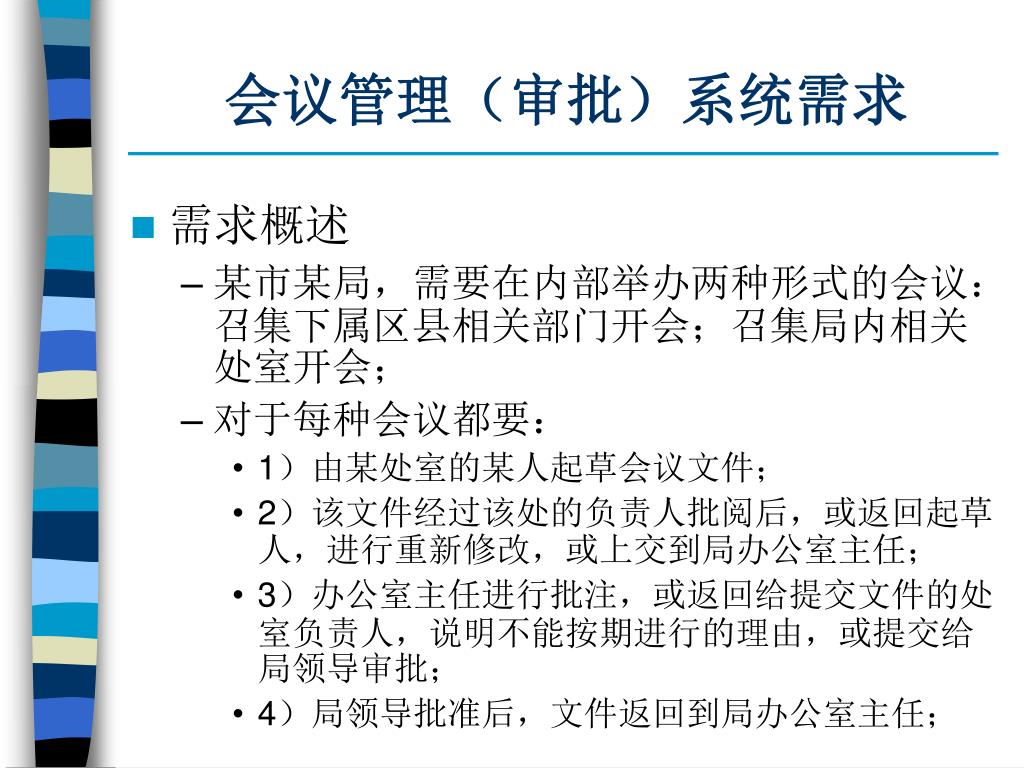

会议管理（审批）系统需求 • 需求概述 • 某市某局，需要在内部举办两种形式的会议：召集下属区县相关部门开会；召集局内相关处室开会； • 对于每种会议都要： • 1）由某处室的某人起草会议文件； • 2）该文件经过该处的负责人批阅后，或返回起草人，进行重新修改，或上交到局办公室主任； • 3）办公室主任进行批注，或返回给提交文件的处室负责人，说明不能按期进行的理由，或提交给局领导审批； • 4）局领导批准后，文件返回到局办公室主任；

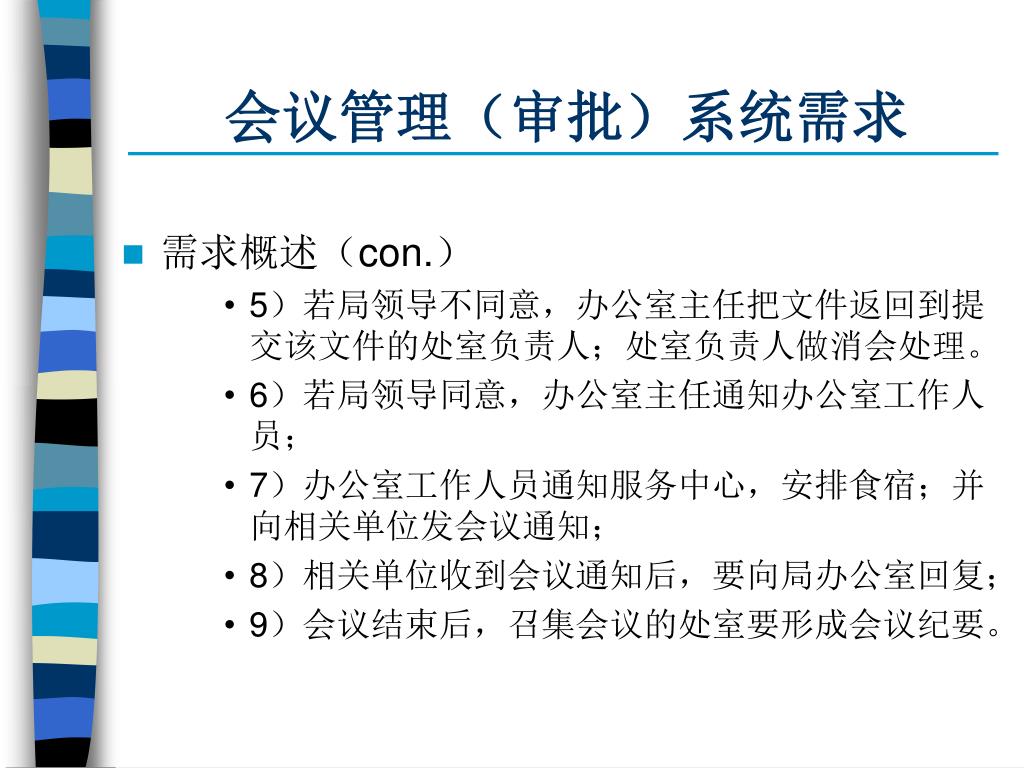

会议管理（审批）系统需求 • 需求概述（con.） • 5）若局领导不同意，办公室主任把文件返回到提交该文件的处室负责人；处室负责人做消会处理。 • 6）若局领导同意，办公室主任通知办公室工作人员； • 7）办公室工作人员通知服务中心，安排食宿；并向相关单位发会议通知； • 8）相关单位收到会议通知后，要向局办公室回复； • 9）会议结束后，召集会议的处室要形成会议纪要。

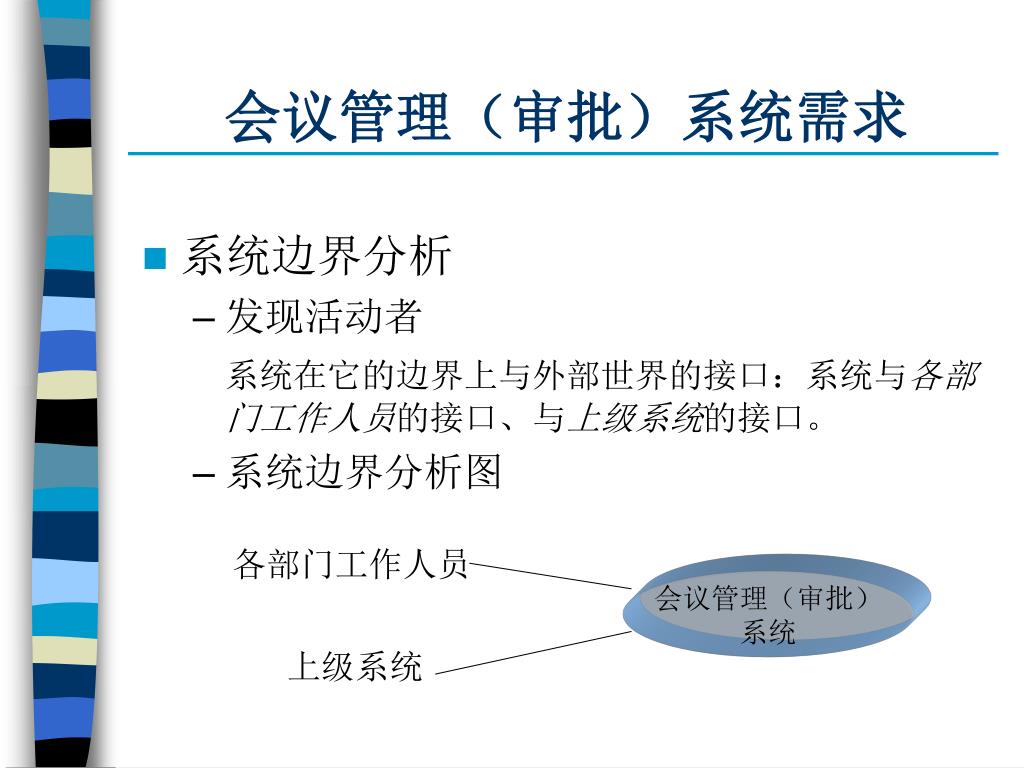

会议管理（审批）系统需求 • 系统边界分析 • 发现活动者系统在它的边界上与外部世界的接口：系统与各部门工作人员的接口、与上级系统的接口。 • 系统边界分析图各部门工作人员会议管理（审批）系统上级系统

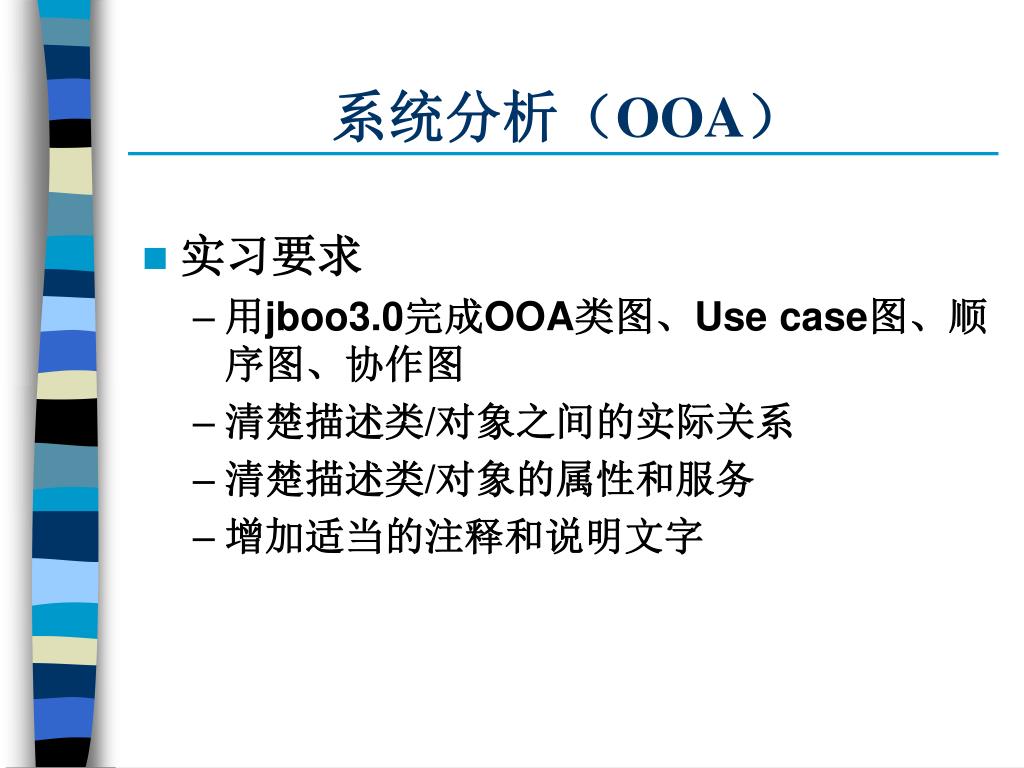

系统分析（OOA） • 实习要求 • 用jboo3.0完成OOA类图、Use case图、顺序图、协作图 • 清楚描述类/对象之间的实际关系 • 清楚描述类/对象的属性和服务 • 增加适当的注释和说明文字

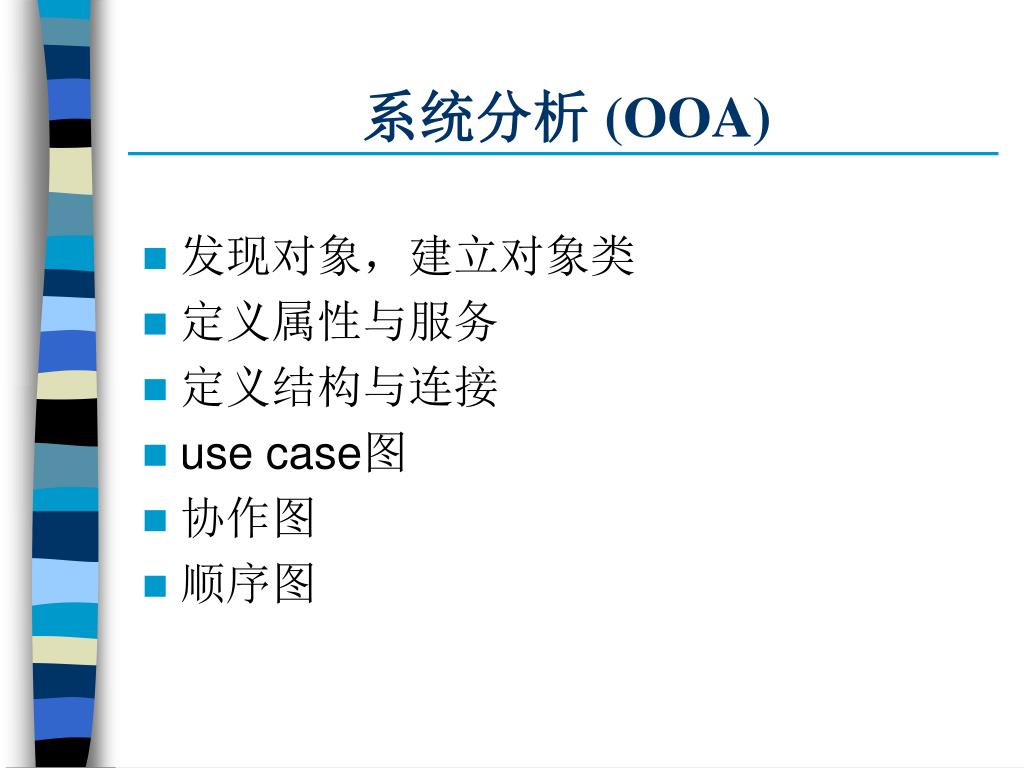

系统分析 (OOA) • 发现对象，建立对象类 • 定义属性与服务 • 定义结构与连接 • use case图 • 协作图 • 顺序图

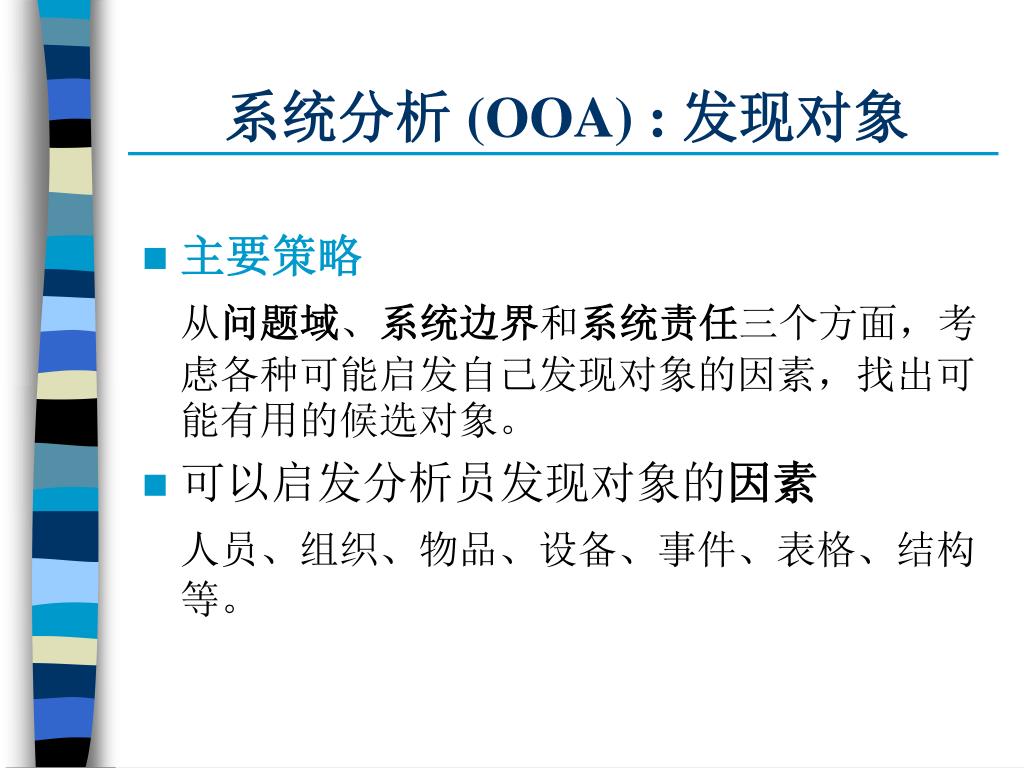

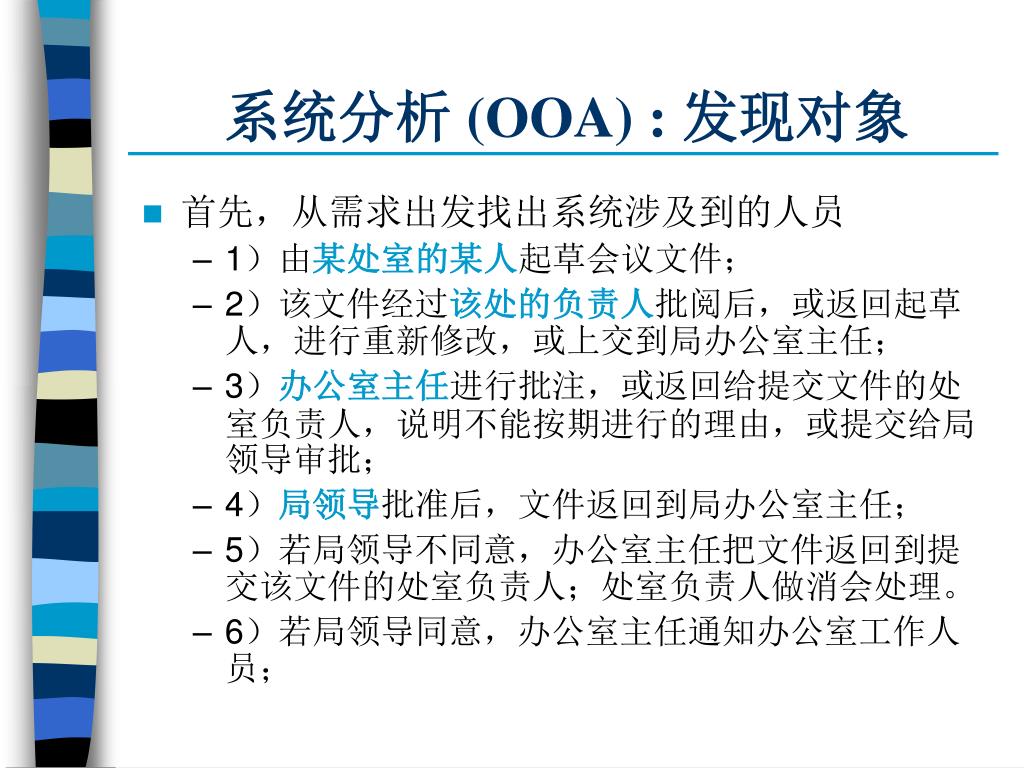

系统分析 (OOA) : 发现对象 • 主要策略从问题域、系统边界和系统责任三个方面，考虑各种可能启发自己发现对象的因素，找出可能有用的候选对象。 • 可以启发分析员发现对象的因素人员、组织、物品、设备、事件、表格、结构等。

系统分析 (OOA) : 发现对象 • 首先，从需求出发找出系统涉及到的人员 • 1）由某处室的某人起草会议文件； • 2）该文件经过该处的负责人批阅后，或返回起草人，进行重新修改，或上交到局办公室主任； • 3）办公室主任进行批注，或返回给提交文件的处室负责人，说明不能按期进行的理由，或提交给局领导审批； • 4）局领导批准后，文件返回到局办公室主任； • 5）若局领导不同意，办公室主任把文件返回到提交该文件的处室负责人；处室负责人做消会处理。 • 6）若局领导同意，办公室主任通知办公室工作人员；

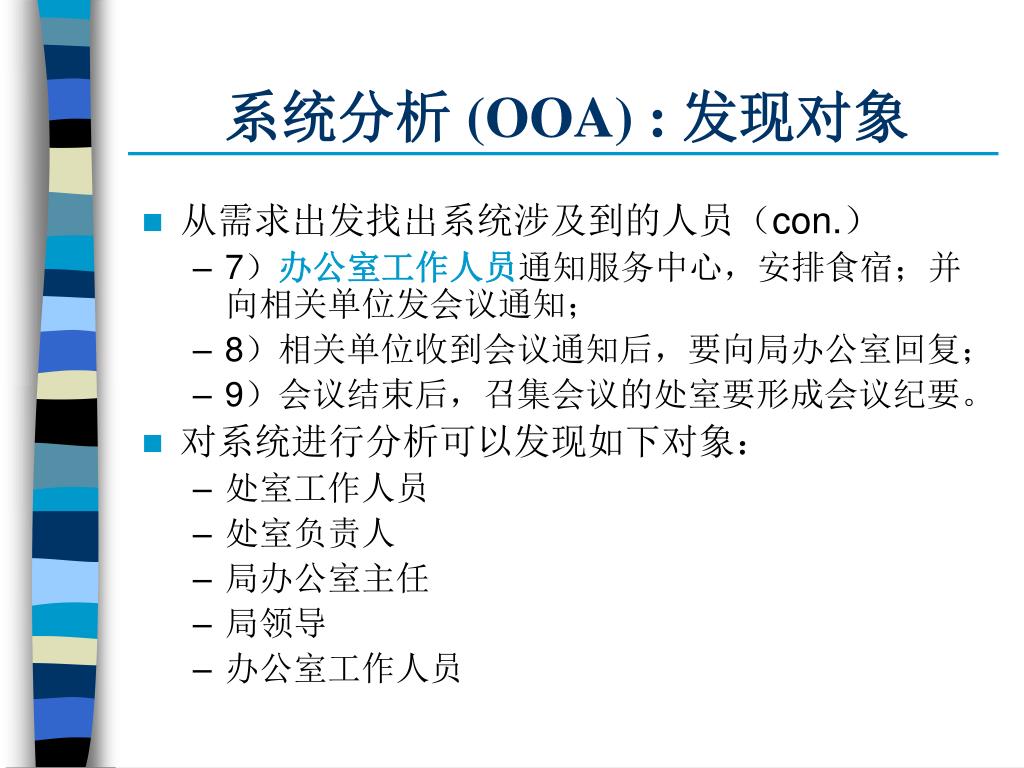

系统分析 (OOA) : 发现对象 • 从需求出发找出系统涉及到的人员（con.） • 7）办公室工作人员通知服务中心，安排食宿；并向相关单位发会议通知； • 8）相关单位收到会议通知后，要向局办公室回复； • 9）会议结束后，召集会议的处室要形成会议纪要。 • 对系统进行分析可以发现如下对象： • 处室工作人员 • 处室负责人 • 局办公室主任 • 局领导 • 办公室工作人员

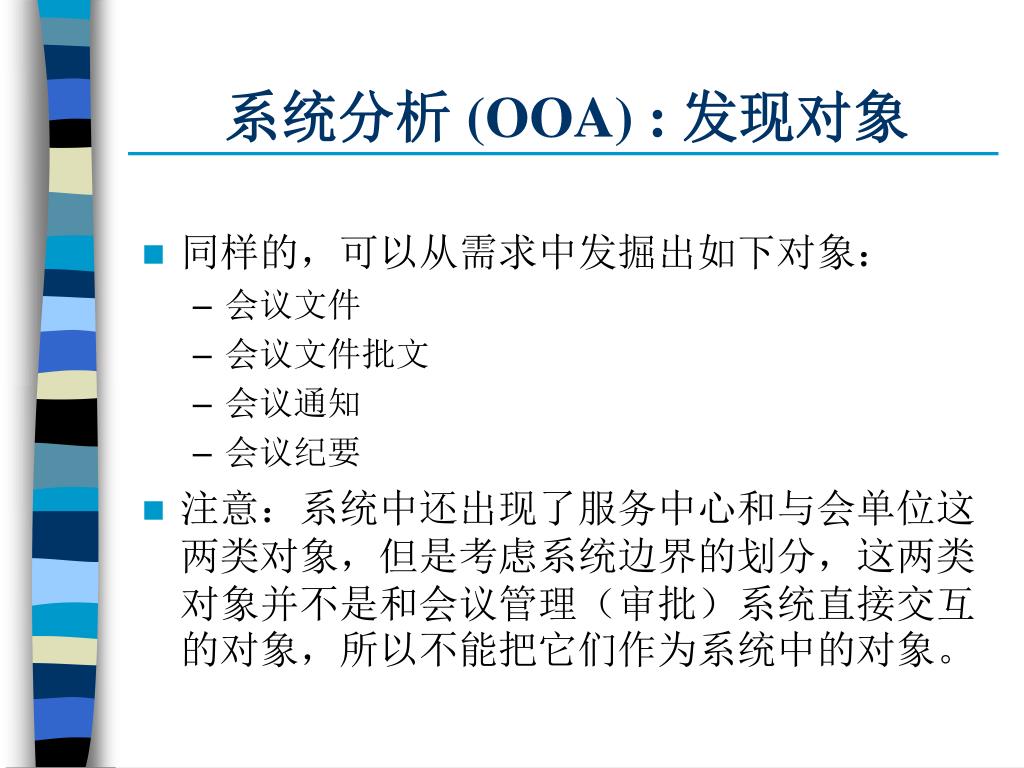

系统分析 (OOA) : 发现对象 • 同样的，可以从需求中发掘出如下对象： • 会议文件 • 会议文件批文 • 会议通知 • 会议纪要 • 注意：系统中还出现了服务中心和与会单位这两类对象，但是考虑系统边界的划分，这两类对象并不是和会议管理（审批）系统直接交互的对象，所以不能把它们作为系统中的对象。

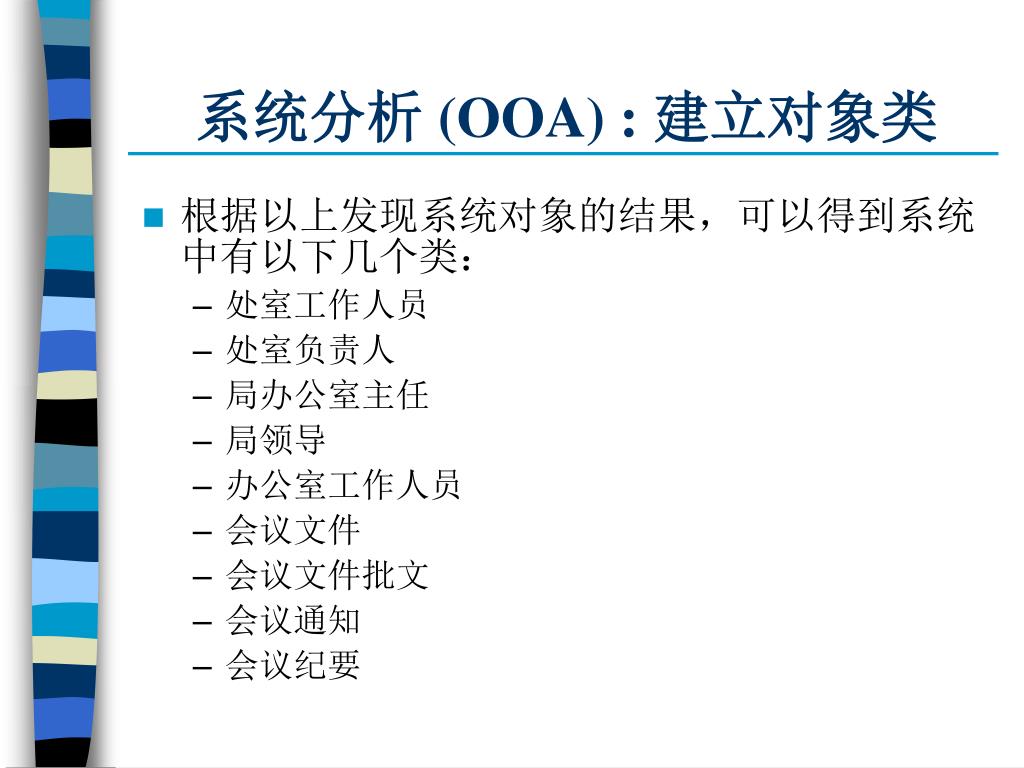

系统分析 (OOA) : 建立对象类 • 根据以上发现系统对象的结果，可以得到系统中有以下几个类： • 处室工作人员 • 处室负责人 • 局办公室主任 • 局领导 • 办公室工作人员 • 会议文件 • 会议文件批文 • 会议通知 • 会议纪要

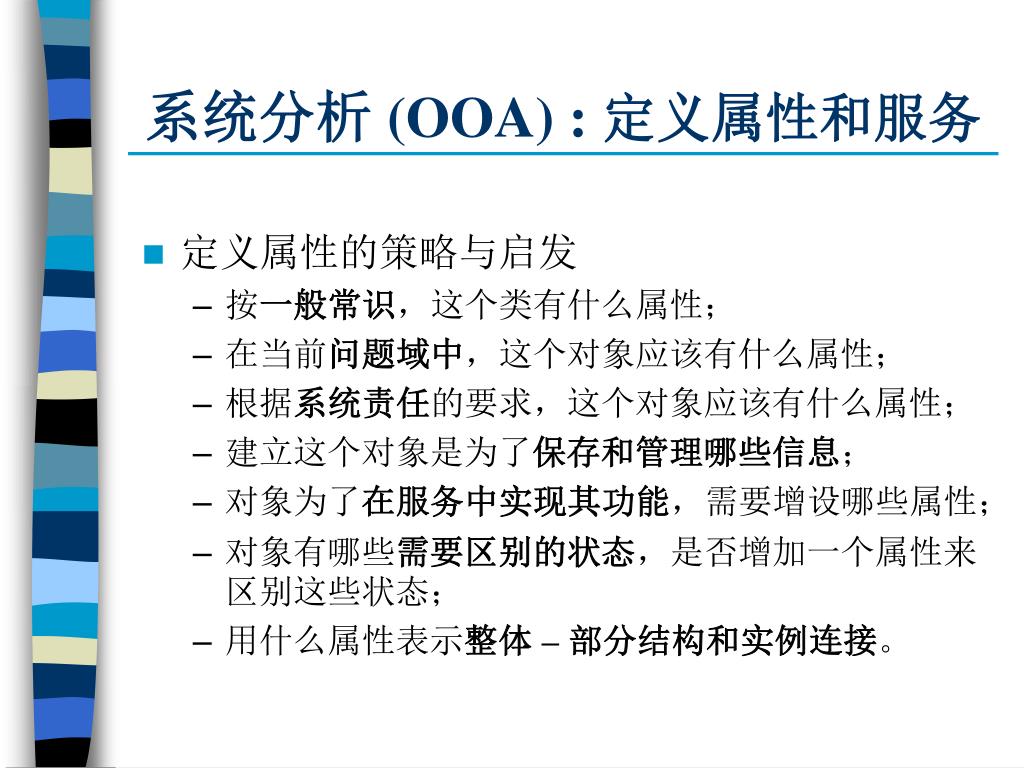

系统分析 (OOA) : 定义属性和服务 • 定义属性的策略与启发 • 按一般常识，这个类有什么属性； • 在当前问题域中，这个对象应该有什么属性； • 根据系统责任的要求，这个对象应该有什么属性； • 建立这个对象是为了保存和管理哪些信息； • 对象为了在服务中实现其功能，需要增设哪些属性； • 对象有哪些需要区别的状态，是否增加一个属性来区别这些状态； • 用什么属性表示整体 –部分结构和实例连接。

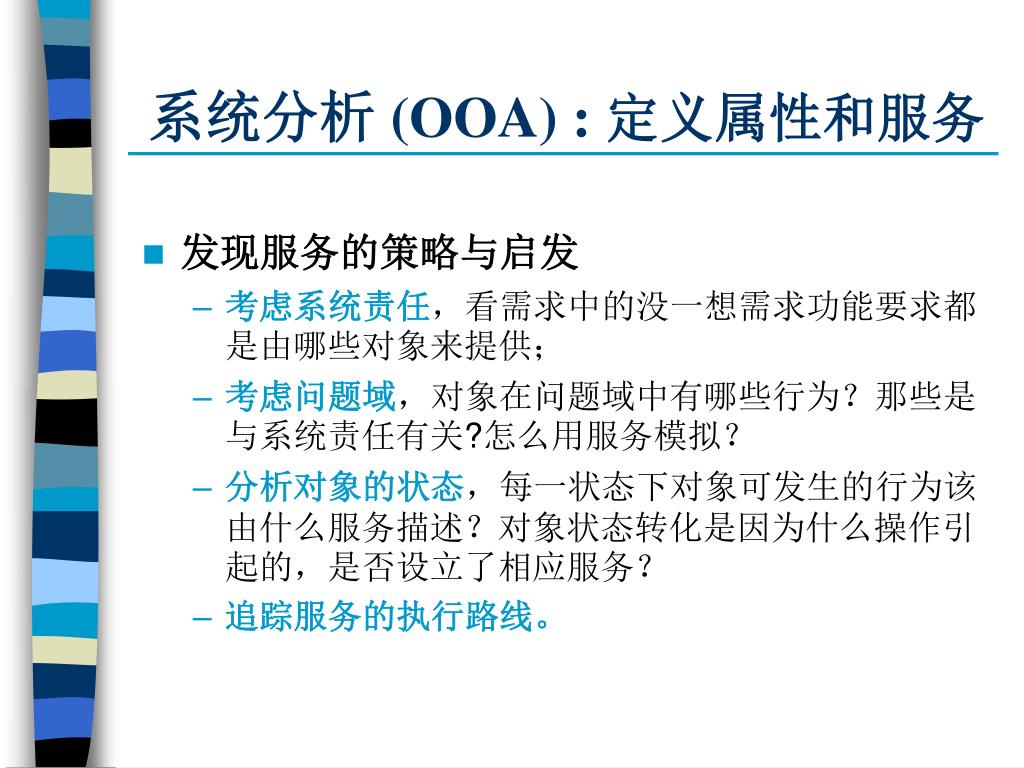

系统分析 (OOA) : 定义属性和服务 • 发现服务的策略与启发 • 考虑系统责任，看需求中的没一想需求功能要求都是由哪些对象来提供； • 考虑问题域，对象在问题域中有哪些行为？那些是与系统责任有关?怎么用服务模拟？ • 分析对象的状态，每一状态下对象可发生的行为该由什么服务描述？对象状态转化是因为什么操作引起的，是否设立了相应服务？ • 追踪服务的执行路线。

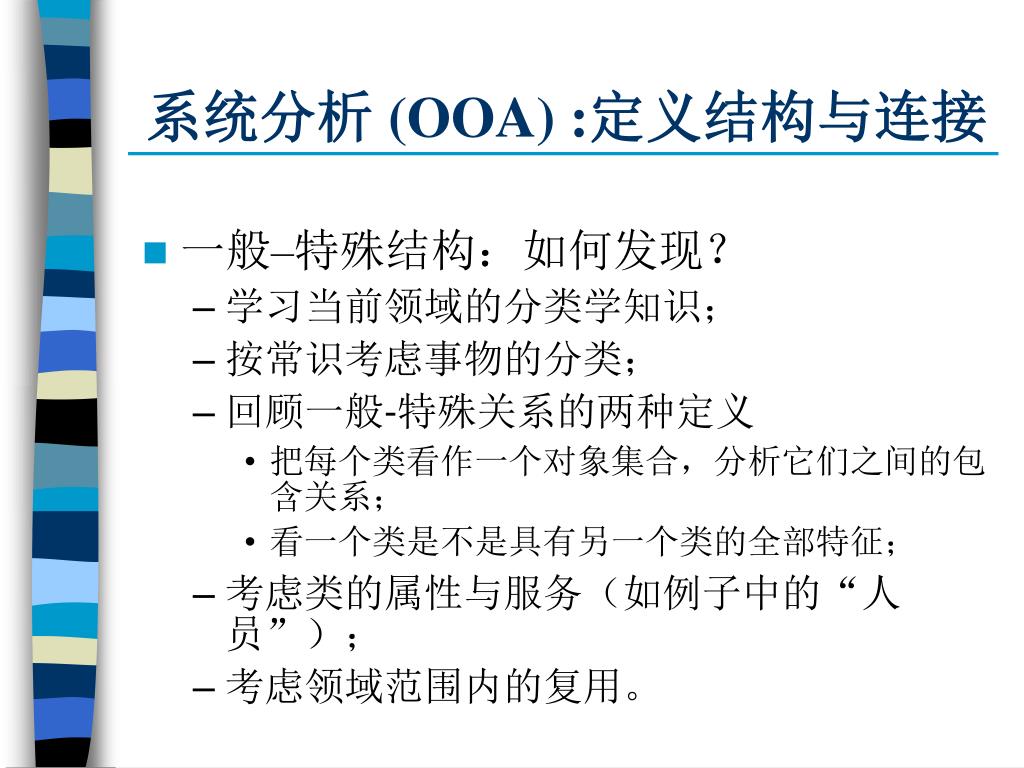

系统分析 (OOA) :定义结构与连接 • 一般–特殊结构：如何发现？ • 学习当前领域的分类学知识； • 按常识考虑事物的分类； • 回顾一般-特殊关系的两种定义 • 把每个类看作一个对象集合，分析它们之间的包含关系； • 看一个类是不是具有另一个类的全部特征； • 考虑类的属性与服务（如例子中的“人员”）； • 考虑领域范围内的复用。

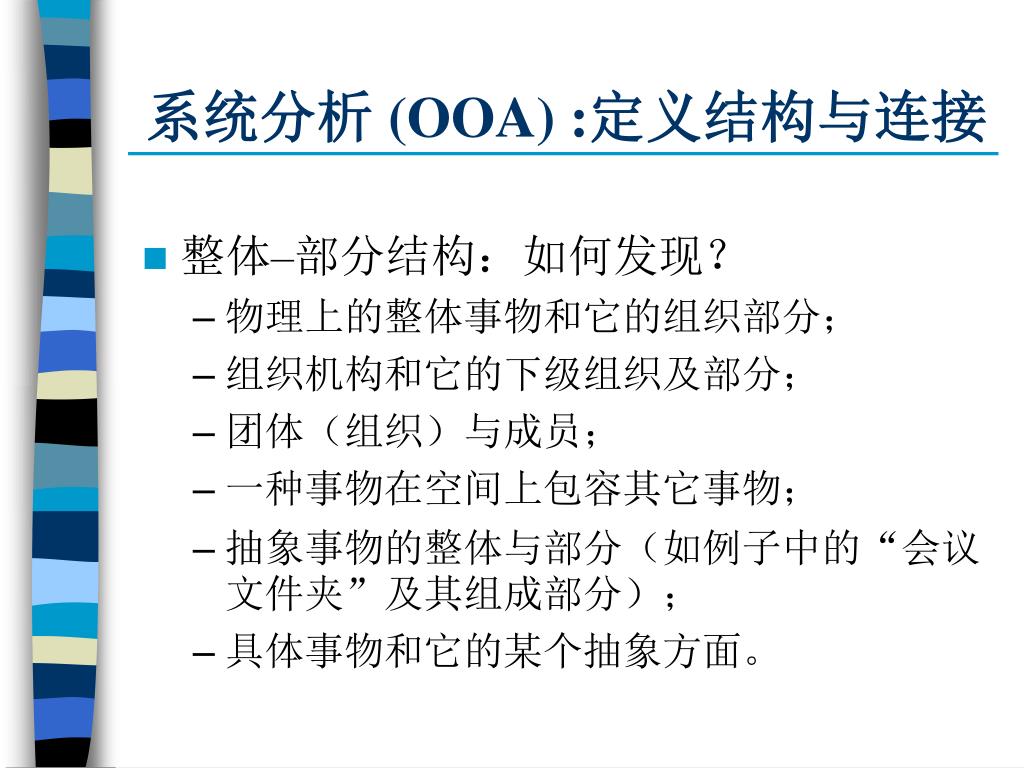

系统分析 (OOA) :定义结构与连接 • 整体–部分结构：如何发现？ • 物理上的整体事物和它的组织部分； • 组织机构和它的下级组织及部分； • 团体（组织）与成员； • 一种事物在空间上包容其它事物； • 抽象事物的整体与部分（如例子中的“会议文件夹”及其组成部分）； • 具体事物和它的某个抽象方面。

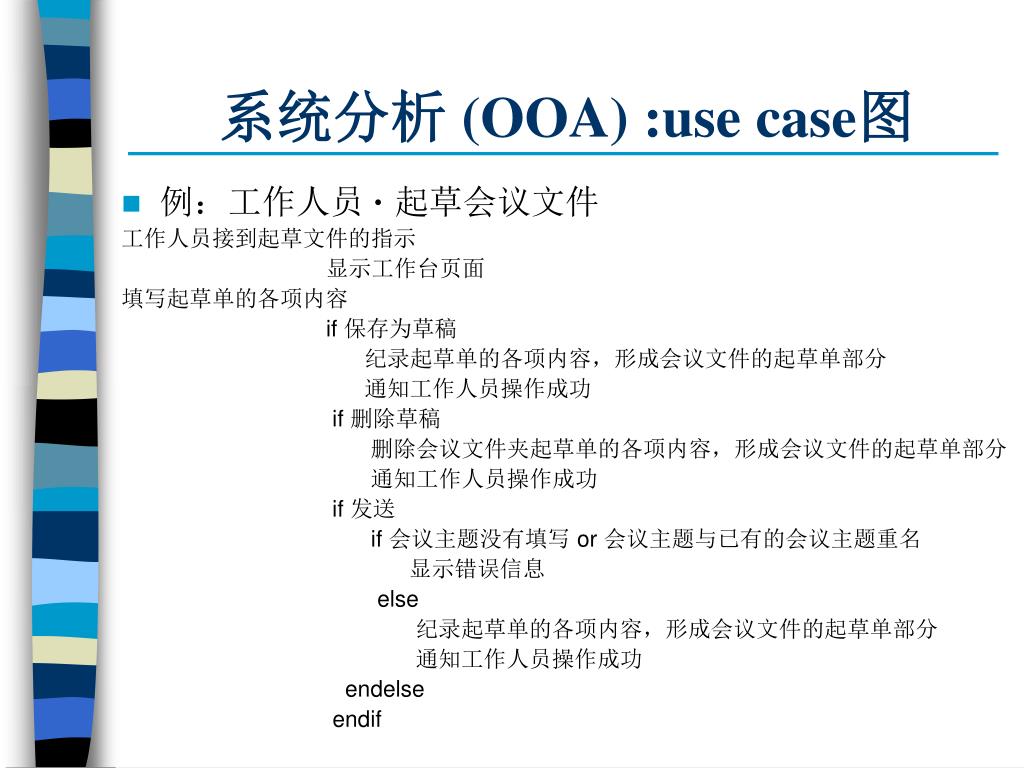

系统分析 (OOA) :use case图 • 例：工作人员 ·起草会议文件工作人员接到起草文件的指示显示工作台页面填写起草单的各项内容 if 保存为草稿纪录起草单的各项内容，形成会议文件的起草单部分通知工作人员操作成功 if 删除草稿删除会议文件夹起草单的各项内容，形成会议文件的起草单部分通知工作人员操作成功 if 发送 if 会议主题没有填写 or 会议主题与已有的会议主题重名显示错误信息 else 纪录起草单的各项内容，形成会议文件的起草单部分通知工作人员操作成功 endelse endif

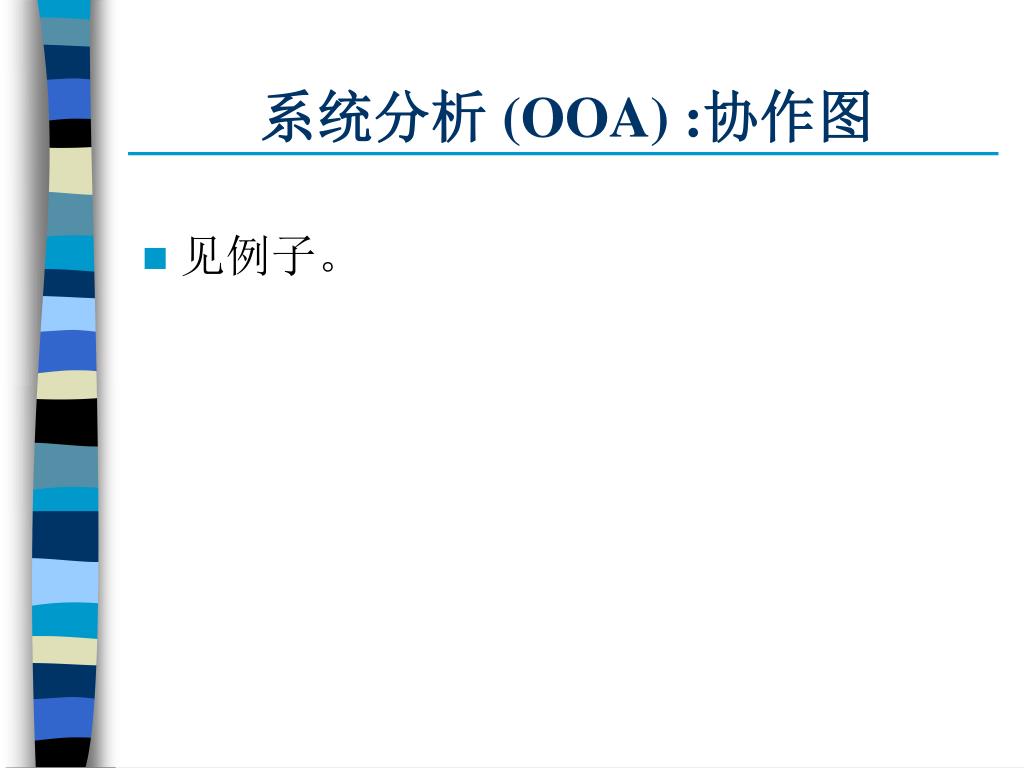

系统分析 (OOA) :协作图 • 见例子。

面向对象的系统分析与设计 实习示例
