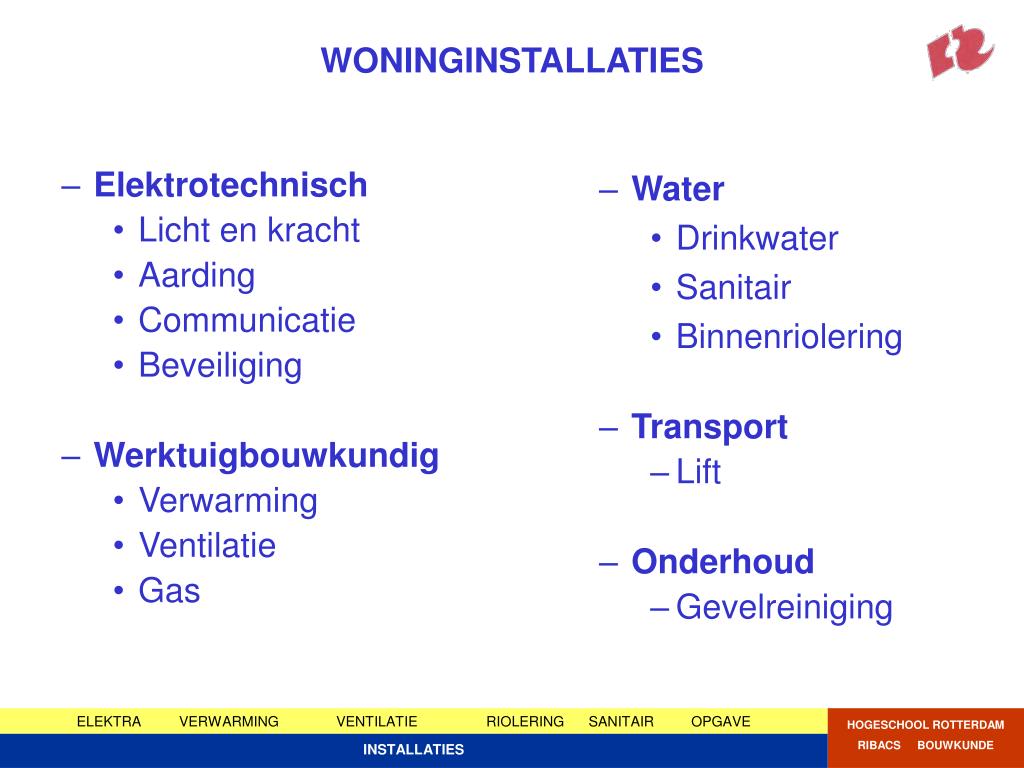

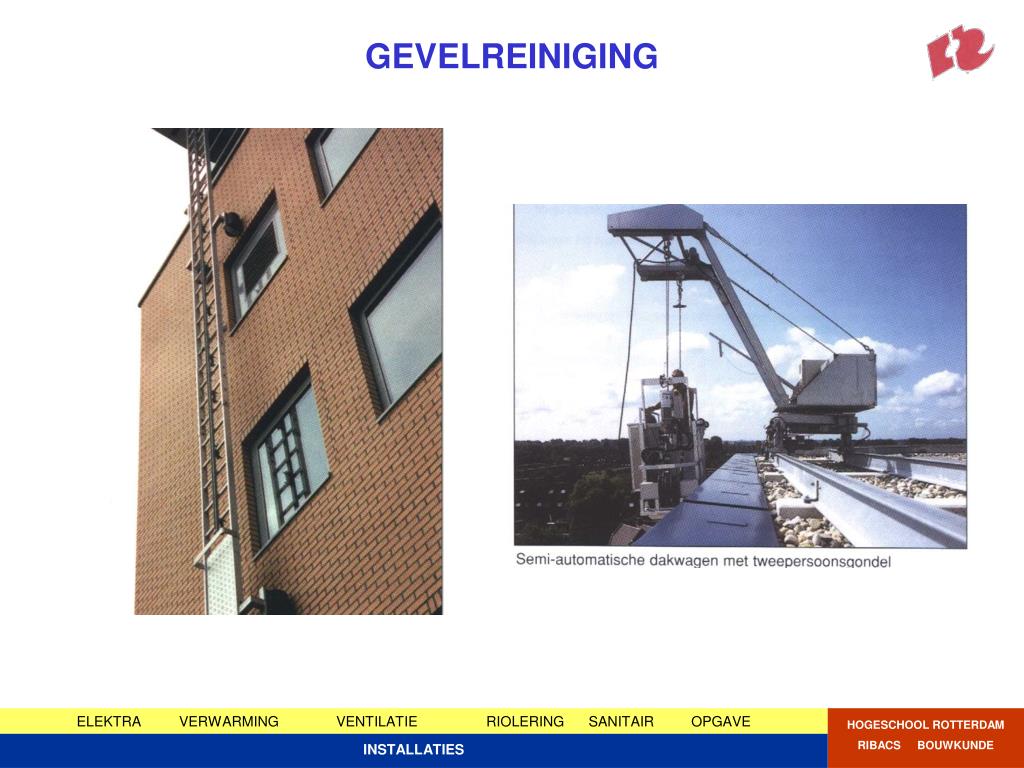

WONINGINSTALLATIES Elektrotechnisch Licht en kracht Aarding Communicatie Beveiliging Werktuigbouwkundig Verwarming Ventilatie Gas • Water • Drinkwater • Sanitair • Binnenriolering • Transport • Lift • Onderhoud • Gevelreiniging

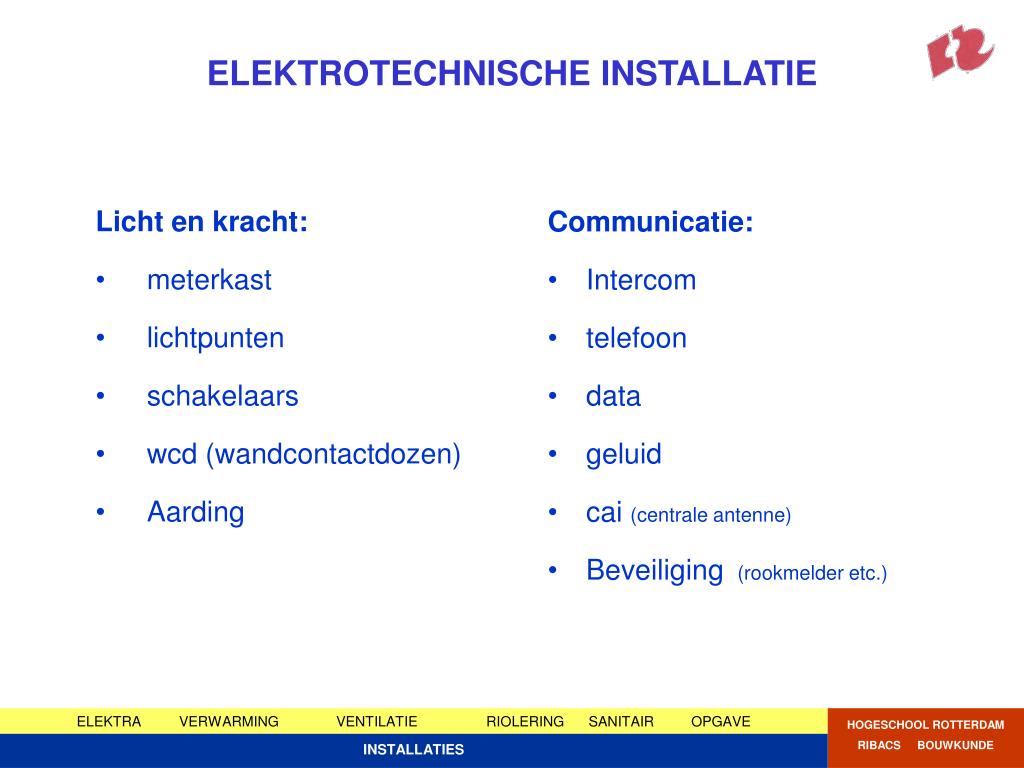

ELEKTROTECHNISCHE INSTALLATIE • Licht en kracht: • meterkast • lichtpunten • schakelaars • wcd (wandcontactdozen) • Aarding • Communicatie: • Intercom • telefoon • data • geluid • cai (centrale antenne) • Beveiliging (rookmelder etc.)

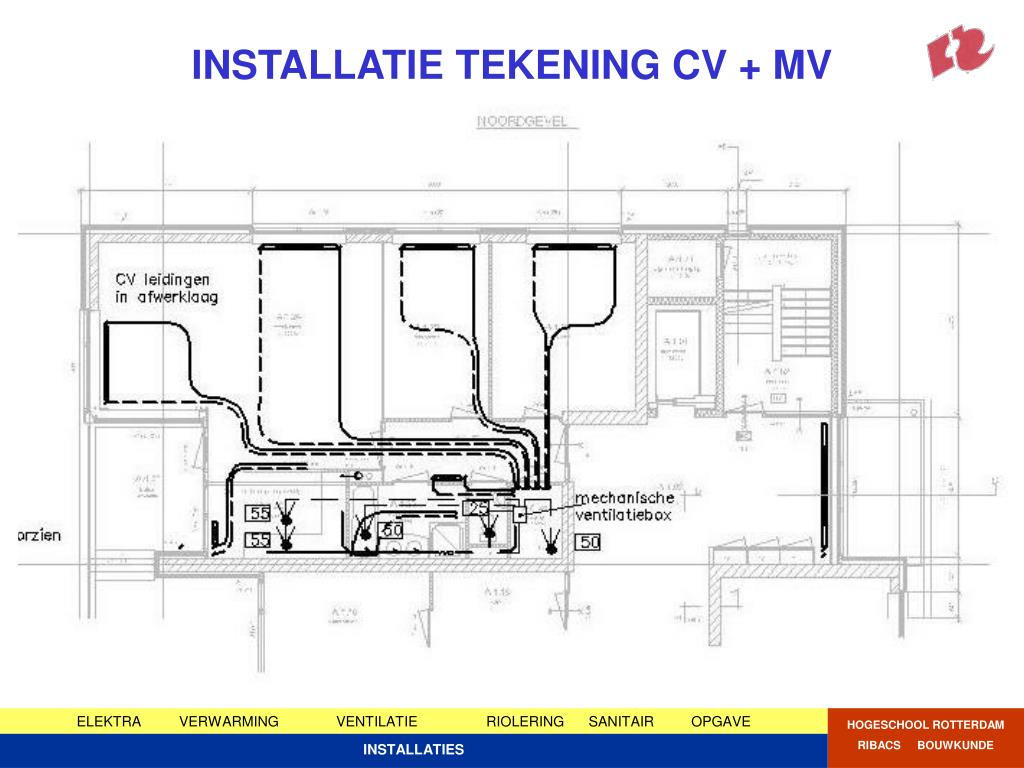

ELEKTROTECHNISCHE TEKENING Volgens NEN 1010 Bestektekening: plaatsaanduiding Werktekening: maatvoering Bron: Jellema 6A Uitg. Thiememeulenhof
VERWARMING Warmteopwekking Warmtedistributie Warmteafgifte

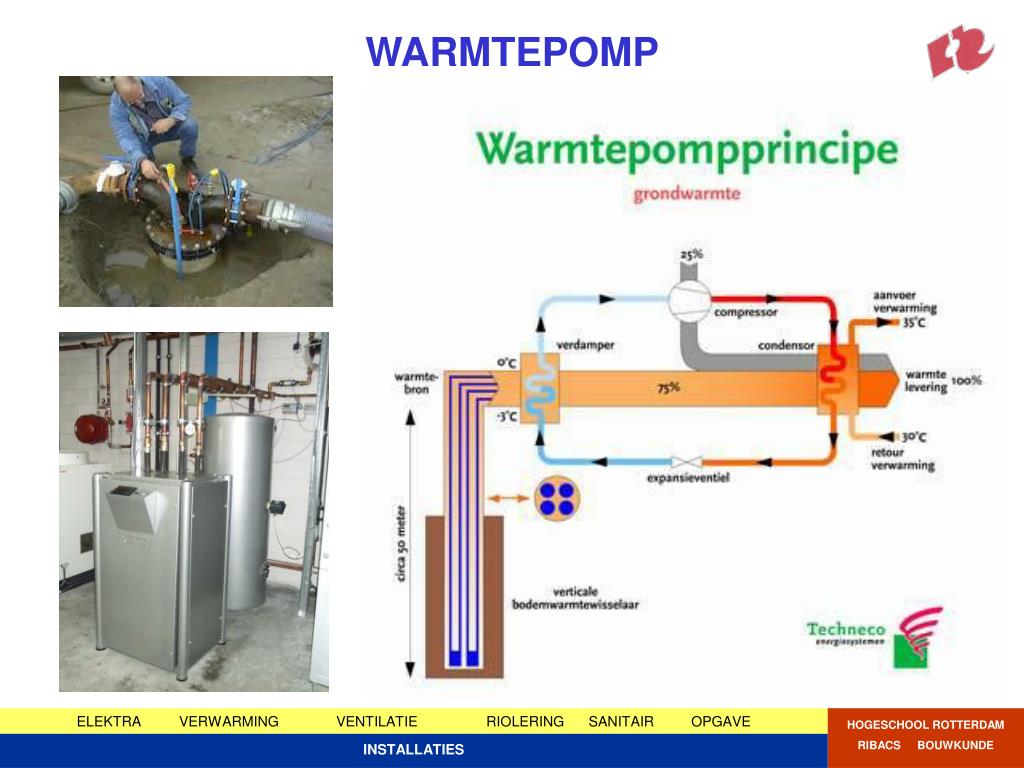

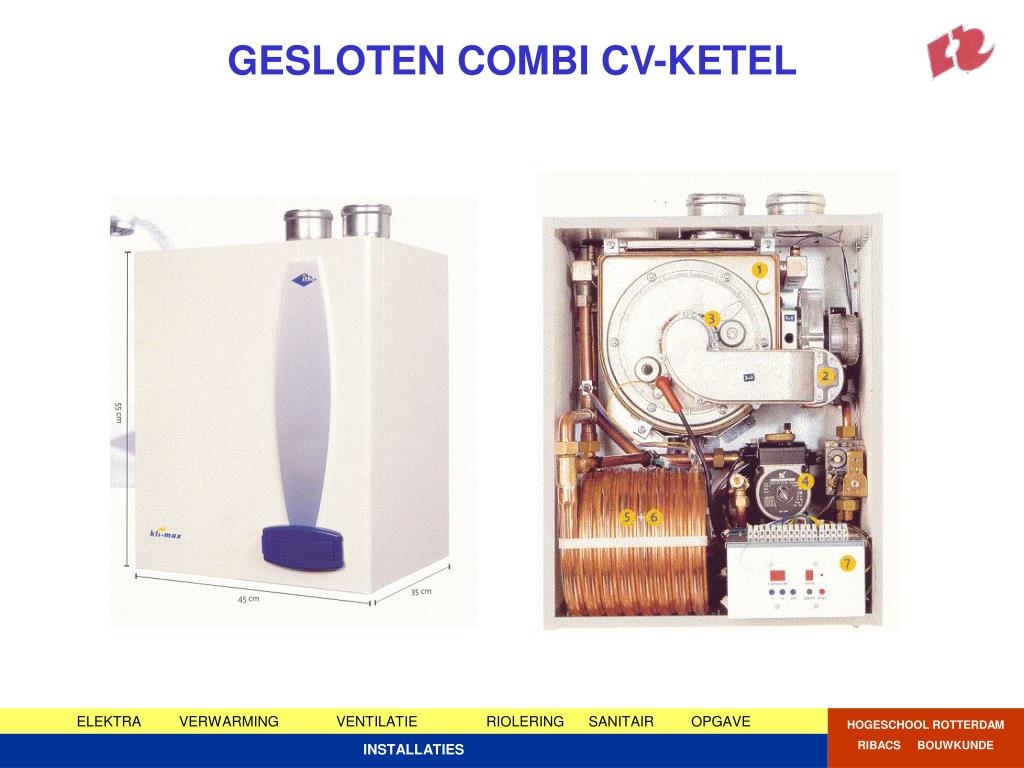

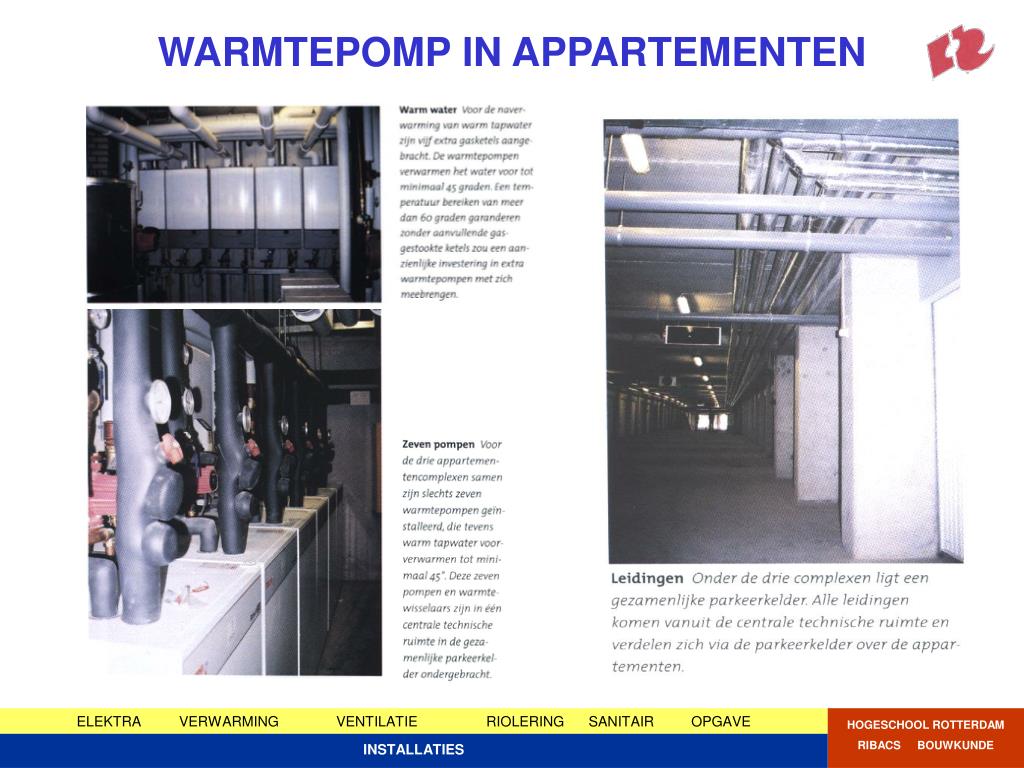

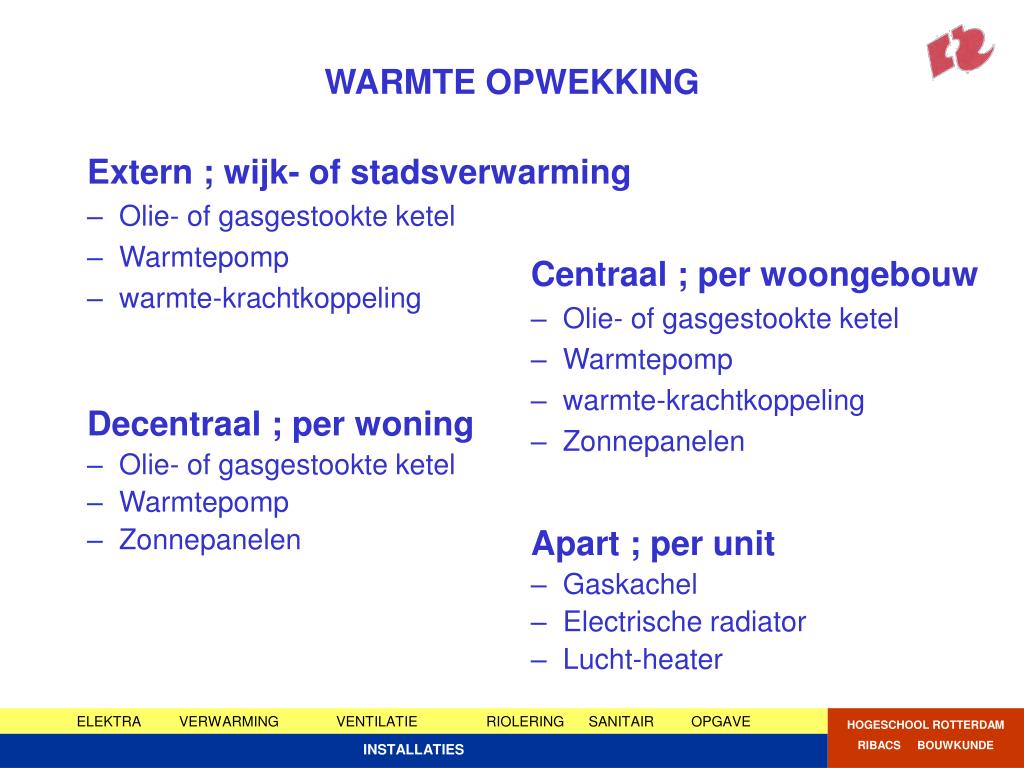

WARMTE OPWEKKING Extern ; wijk- of stadsverwarming Olie- of gasgestookte ketel Warmtepomp warmte-krachtkoppeling • Centraal ; per woongebouw • Olie- of gasgestookte ketel • Warmtepomp • warmte-krachtkoppeling • Zonnepanelen • Decentraal ; per woning • Olie- of gasgestookte ketel • Warmtepomp • Zonnepanelen • Apart ; per unit • Gaskachel • Electrische radiator • Lucht-heater

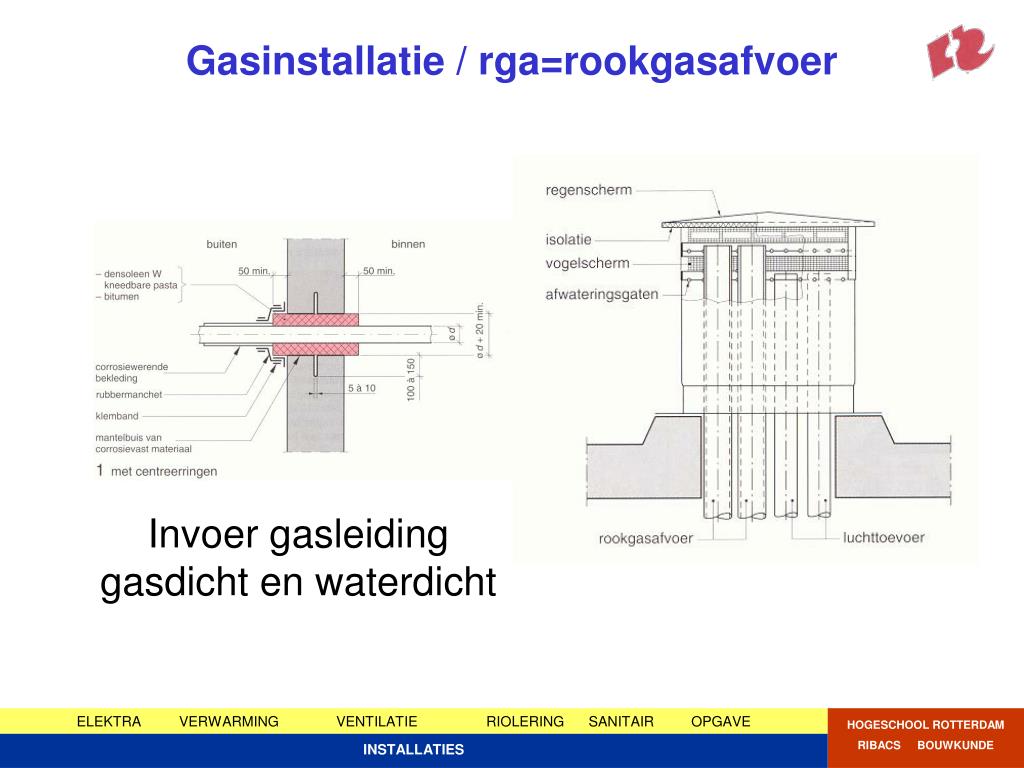

Gasinstallatie / rga=rookgasafvoer Invoer gasleiding gasdicht en waterdicht

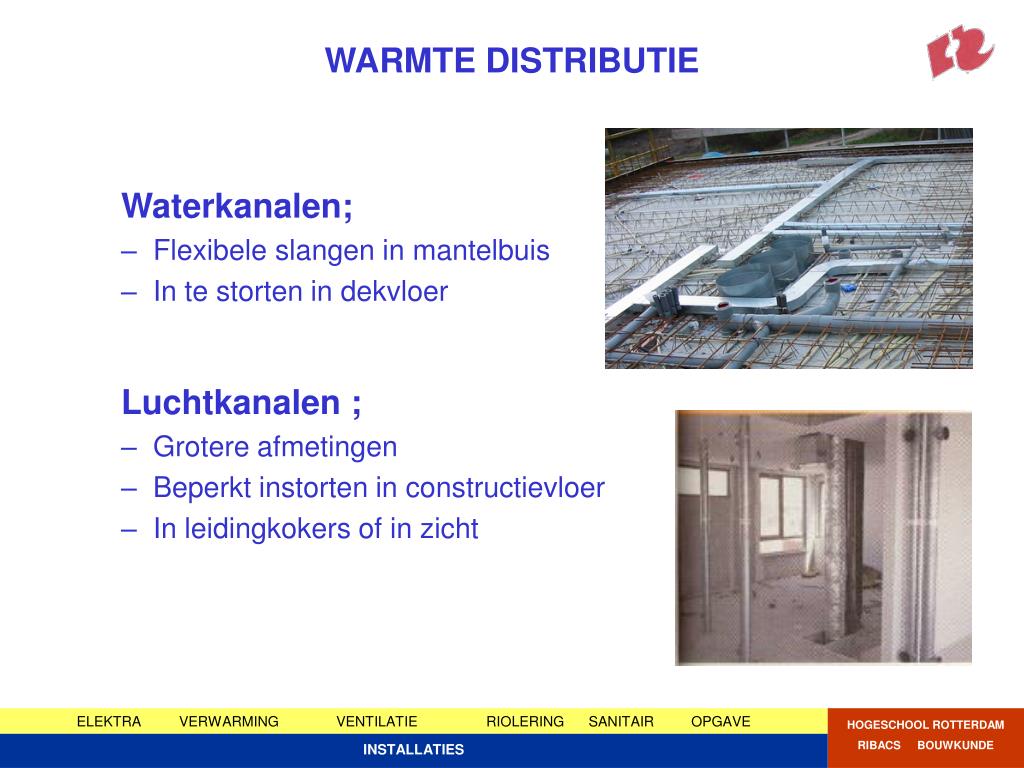

WARMTE DISTRIBUTIE • Waterkanalen; • Flexibele slangen in mantelbuis • In te storten in dekvloer • Luchtkanalen ; • Grotere afmetingen • Beperkt instorten in constructievloer • In leidingkokers of in zicht

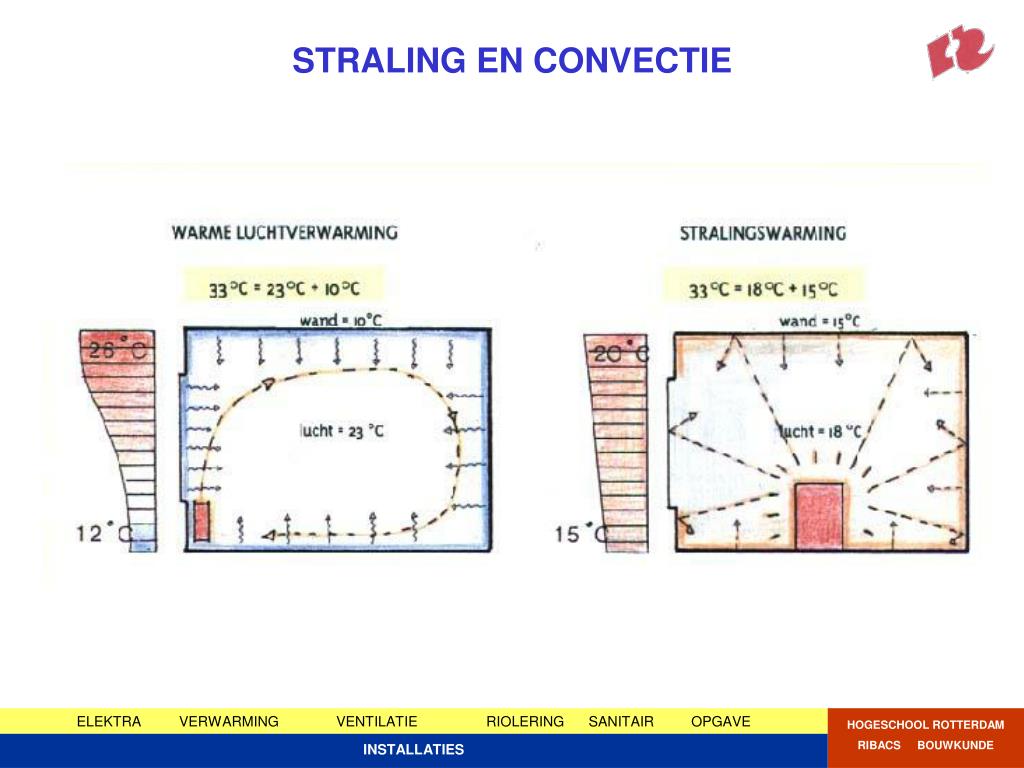

WARMTE AFGIFTE • Straling, hoge temperatuur ; • Radiatoren (+convectie) • Buizen • Straling, lage temperatuur ; • Vloerverwarming • Wandverwarming • Plafondverwarming

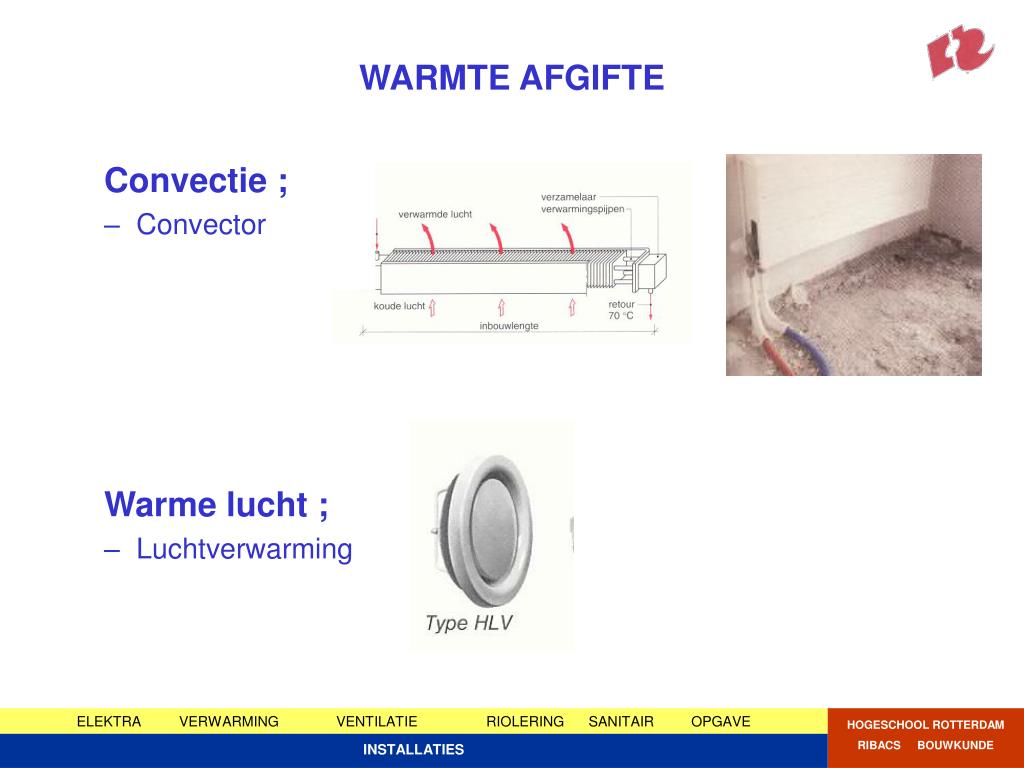

WARMTE AFGIFTE • Convectie ; • Convector • Warme lucht ; • Luchtverwarming

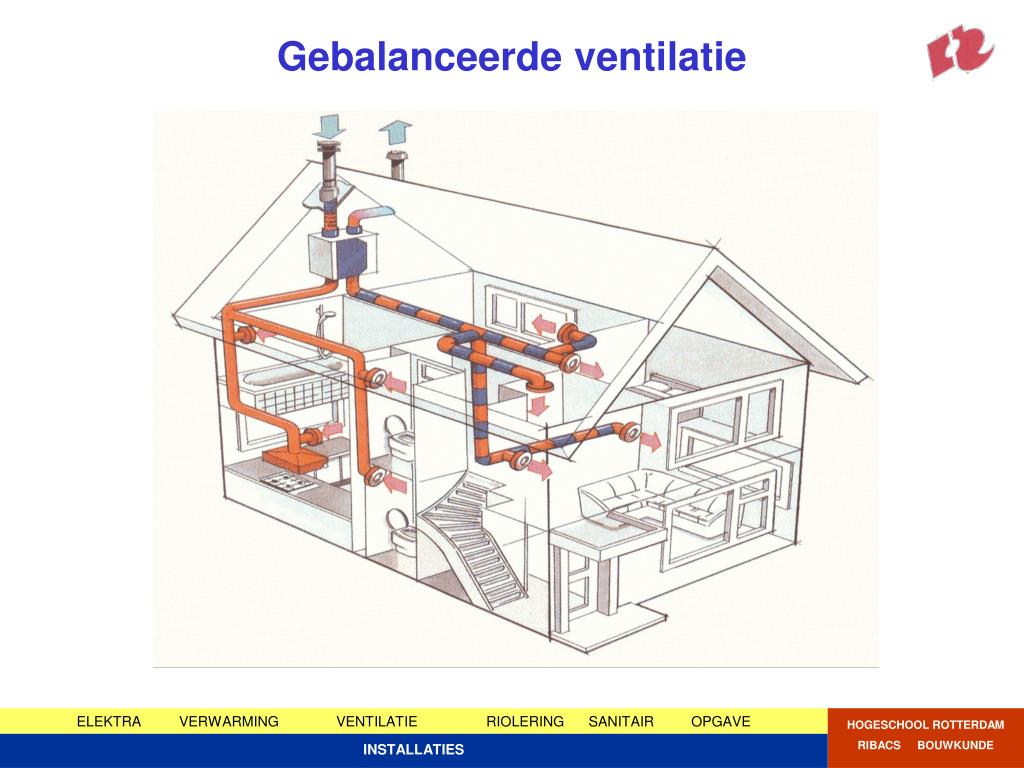

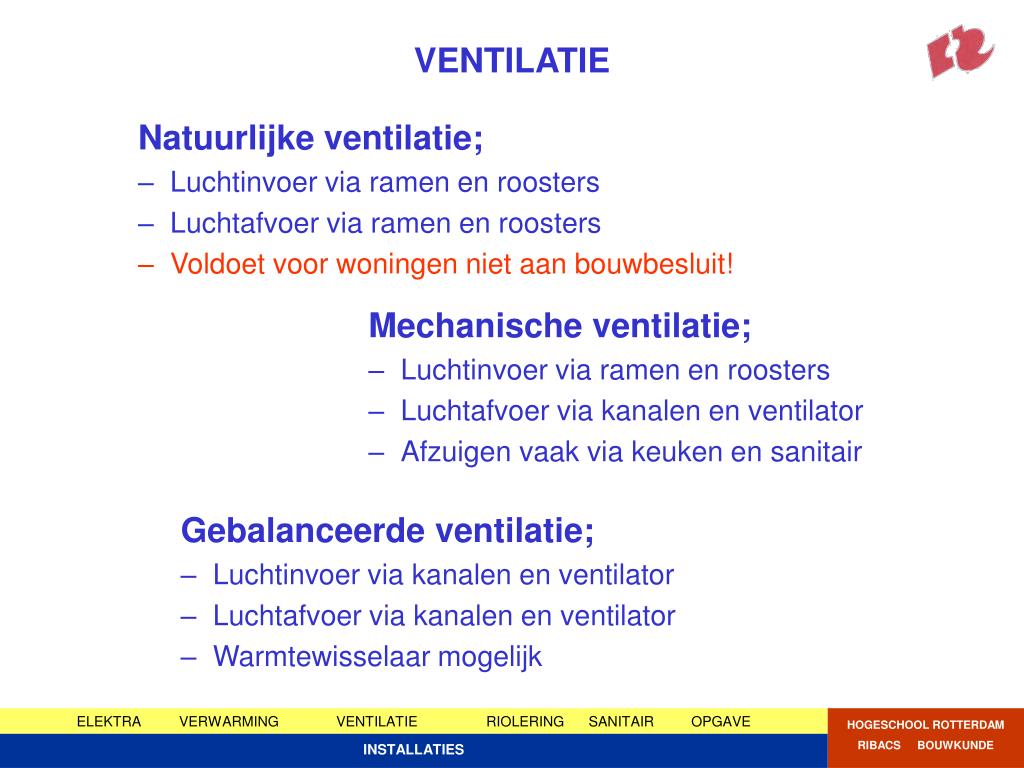

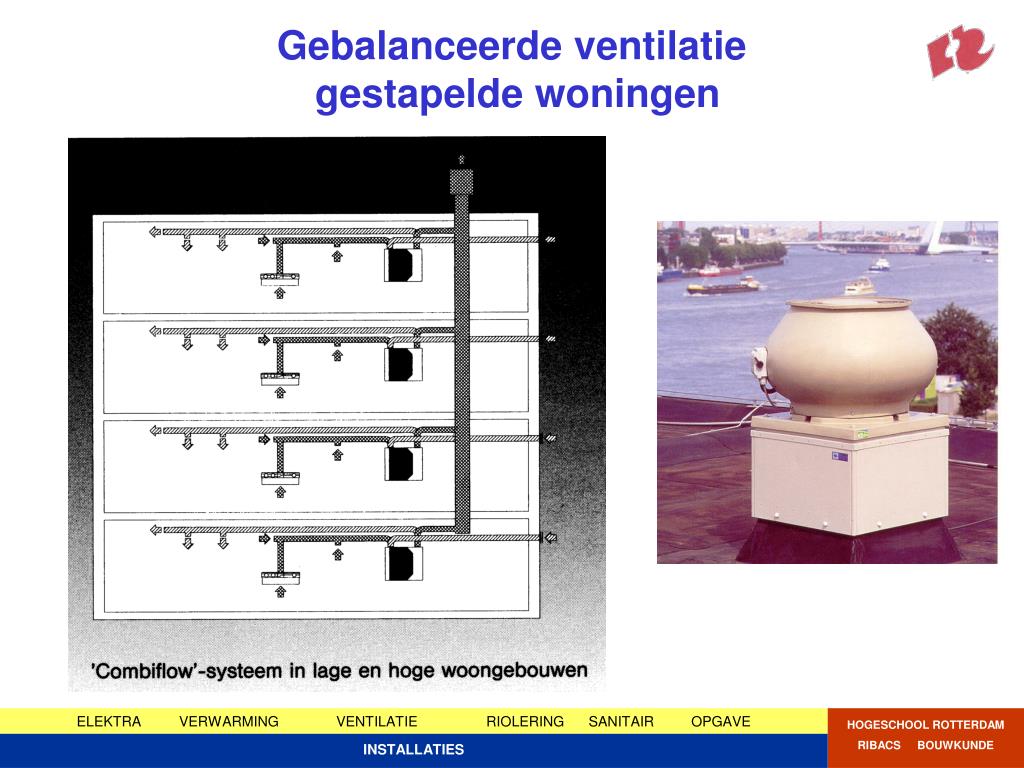

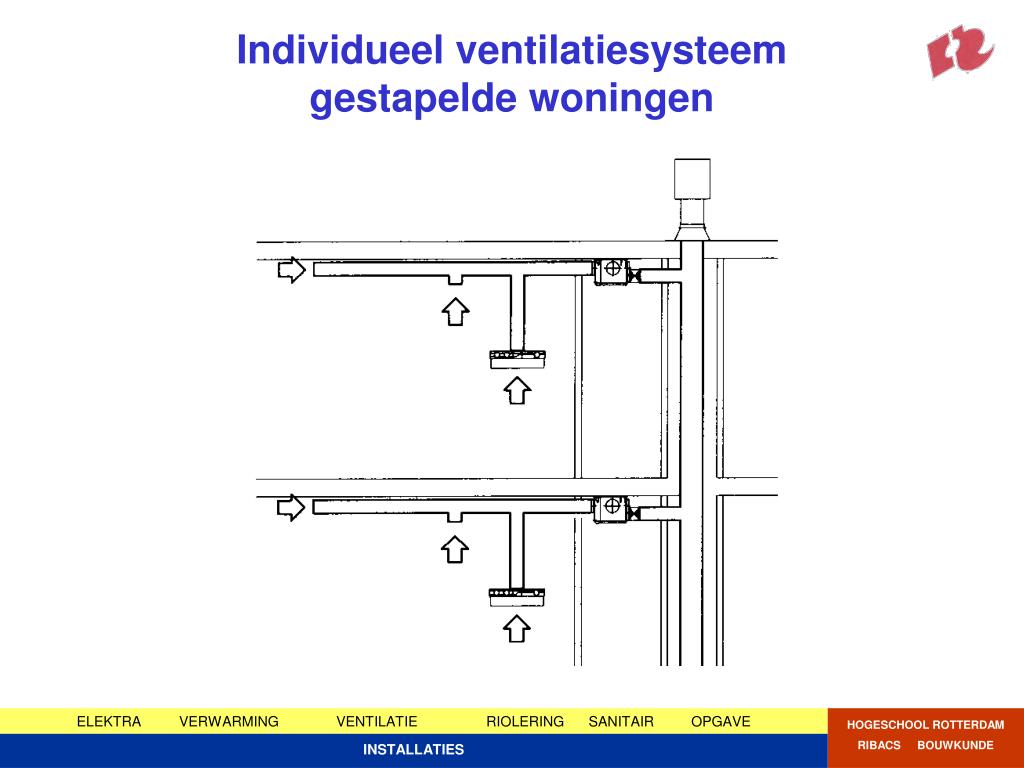

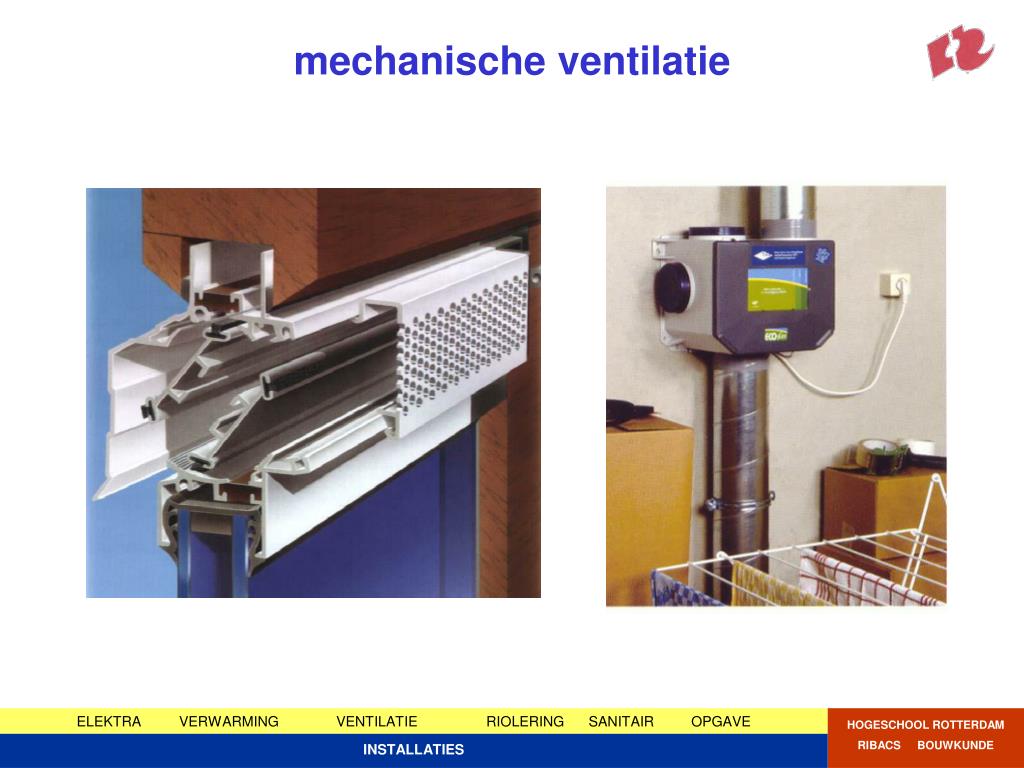

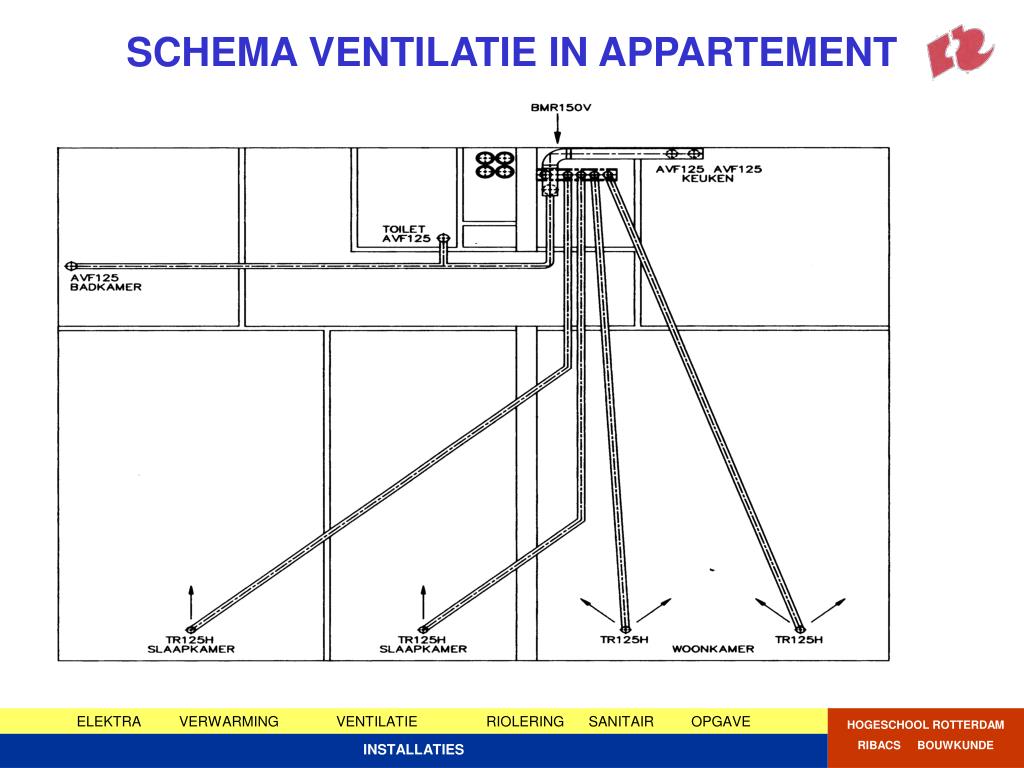

VENTILATIE • Natuurlijke ventilatie; • Luchtinvoer via ramen en roosters • Luchtafvoer via ramen en roosters • Voldoet voor woningen niet aan bouwbesluit! • Mechanische ventilatie; • Luchtinvoer via ramen en roosters • Luchtafvoer via kanalen en ventilator • Afzuigen vaak via keuken en sanitair • Gebalanceerde ventilatie; • Luchtinvoer via kanalen en ventilator • Luchtafvoer via kanalen en ventilator • Warmtewisselaar mogelijk

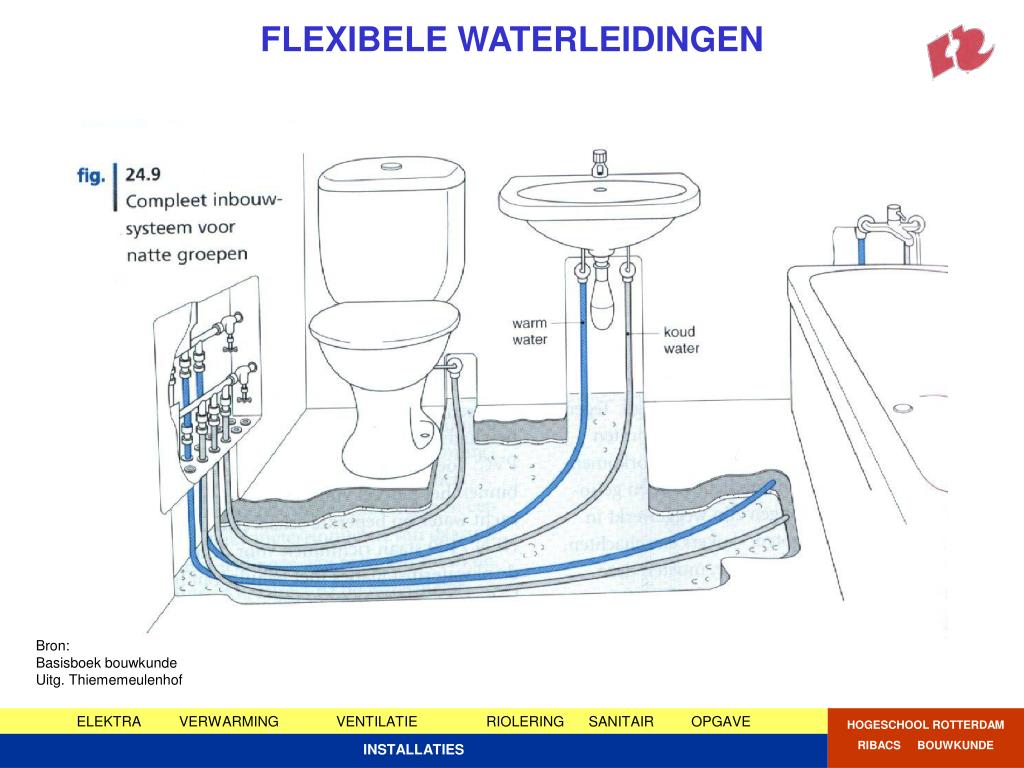

FLEXIBELE WATERLEIDINGEN Bron: Basisboek bouwkunde Uitg. Thiememeulenhof
GESCHEIDEN RIOLERING Bron: Jellema 6A Uitg. Thiememeulenhof
BINNENRIOLERING • Let op: • Standleiding doorbreekt woningscheiding ! • Beluchting noodzakelijk • Liggende wc-afvoer beperkte lengte Bron: Jellema 6A Uitg. Thiememeulenhof
AANSLUITINGEN Bron: Jellema 6A Uitg. Thiememeulenhof
HEMELWATERAFVOER • UV systeem; • Werkt op drukverschil • Kleinere diameter • Zelfreinigend door hoge stroomsnelheid

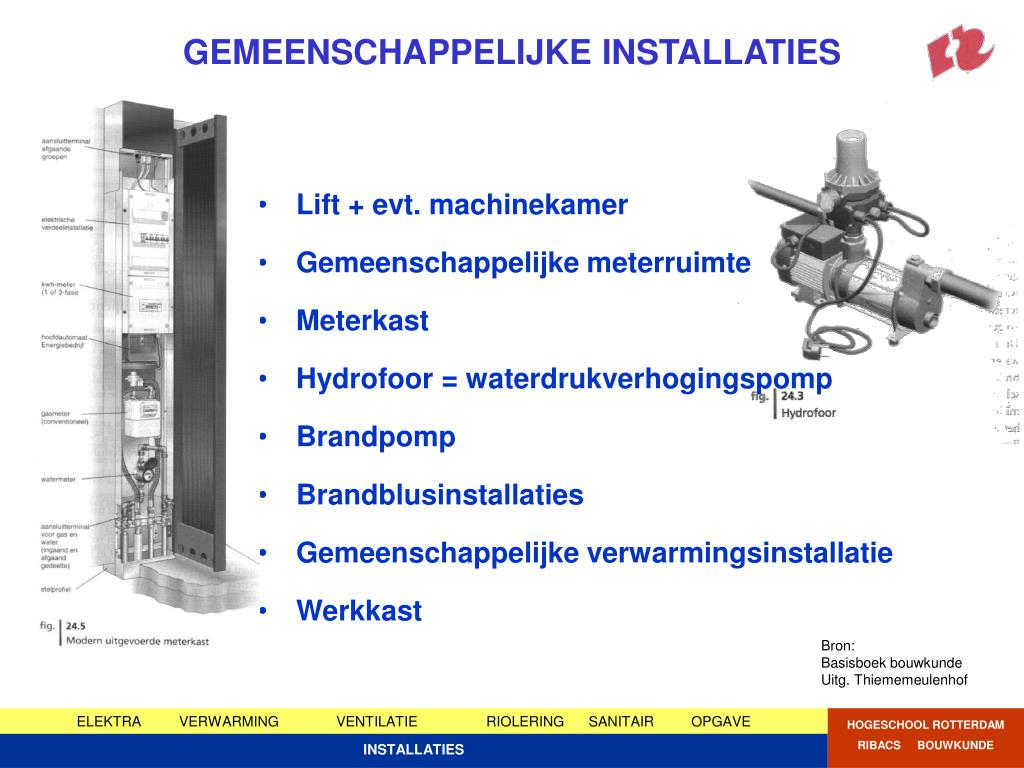

GEMEENSCHAPPELIJKE INSTALLATIES • Lift + evt. machinekamer • Gemeenschappelijke meterruimte • Meterkast • Hydrofoor = waterdrukverhogingspomp • Brandpomp • Brandblusinstallaties • Gemeenschappelijke verwarmingsinstallatie • Werkkast Bron: Basisboek bouwkunde Uitg. Thiememeulenhof

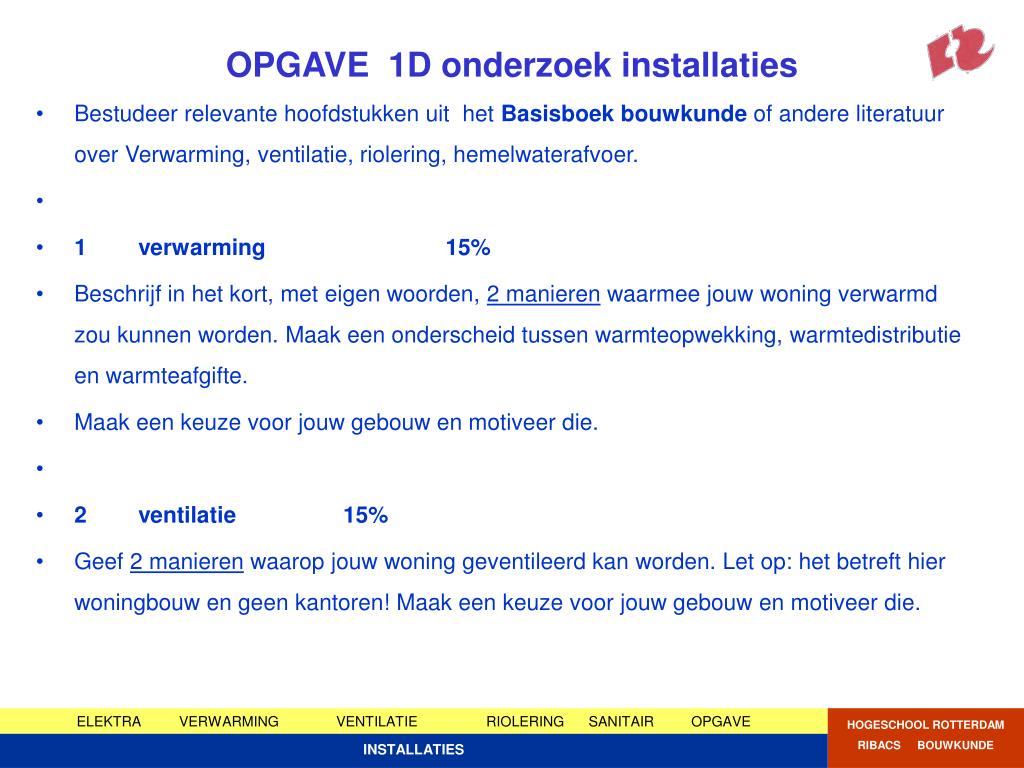

OPGAVE 1D onderzoek installaties Bestudeer relevante hoofdstukken uit het Basisboek bouwkunde of andere literatuur over Verwarming, ventilatie, riolering, hemelwaterafvoer. 1 verwarming 15% Beschrijf in het kort, met eigen woorden, 2 manieren waarmee jouw woning verwarmd zou kunnen worden. Maak een onderscheid tussen warmteopwekking, warmtedistributie en warmteafgifte. Maak een keuze voor jouw gebouw en motiveer die. 2 ventilatie 15% Geef 2 manieren waarop jouw woning geventileerd kan worden. Let op: het betreft hier woningbouw en geen kantoren! Maak een keuze voor jouw gebouw en motiveer die.

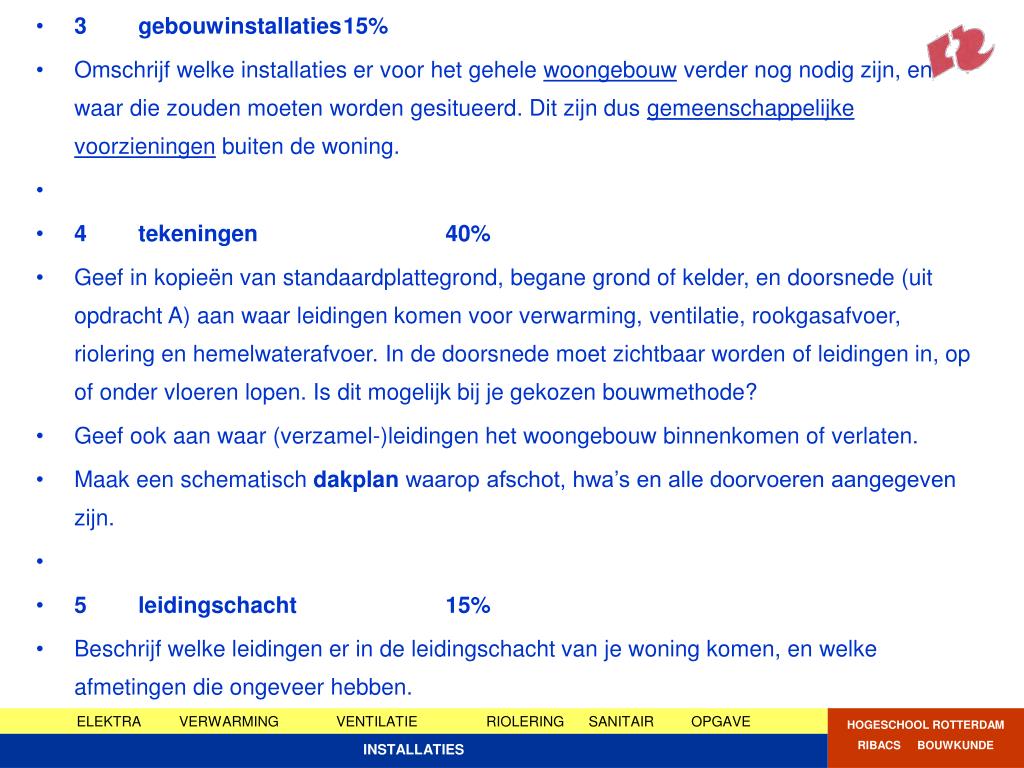

3 gebouwinstallaties 15% Omschrijf welke installaties er voor het gehele woongebouw verder nog nodig zijn, en waar die zouden moeten worden gesitueerd. Dit zijn dus gemeenschappelijke voorzieningen buiten de woning. 4 tekeningen 40% Geef in kopieën van standaardplattegrond, begane grond of kelder, en doorsnede (uit opdracht A) aan waar leidingen komen voor verwarming, ventilatie, rookgasafvoer, riolering en hemelwaterafvoer. In de doorsnede moet zichtbaar worden of leidingen in, op of onder vloeren lopen. Is dit mogelijk bij je gekozen bouwmethode? Geef ook aan waar (verzamel-)leidingen het woongebouw binnenkomen of verlaten. Maak een schematisch dakplan waarop afschot, hwa’s en alle doorvoeren aangegeven zijn. 5 leidingschacht 15% Beschrijf welke leidingen er in de leidingschacht van je woning komen, en welke afmetingen die ongeveer hebben.
