  1. Mengenal Diagram RangkaianListrik Teknologi dan Rekayasa

  2. Dalamkegiatandesain engineering, maintenance ataupun troubleshooting, sangatlahessensialbagiseorang engineer atauteknisi, entahitupersoneldibidangkelistrikanataupundibidang lain (elektronikamaupuntelekomunikasi) untukbisamengertiataupunmenguasaidiagram rangkaian. Diagram rangkaianmerupakansuatugambarataupetunjuktentangkomponenapa yang adadidalamsuaturangkaianlistrik, fungsinyadanhubunganantarrangkaian, sehinggadiharapkanbilaseorang engineer atauteknisimengertitentang diagram rangkaiantesebut, merekaakanlebihtepatdalammendesainsuaturangkaianataupunmenganalisagangguanterhadapsuaturangkaian . Secaraumumdiagram rangkaiandibedakanmenjadiempatmacamyaitu :

  3. Schematic diagram Schematic diagrammerupakansuatugambarteknik yang menggambarkansuaturangkaiandenganmenggunakan symbol symbollistrik . dalam schematic diagram symbol symbollistriktersebutdihubungkandengangaris yang menggambarkankoneksidanhubungandarikomponenkomponenlistrikdidalamrangkaian. Denganmenggunakan schematic diagram, carakerjadarisuatu system kelistrikandapatdiamatidari input sampaidenganoutputnya

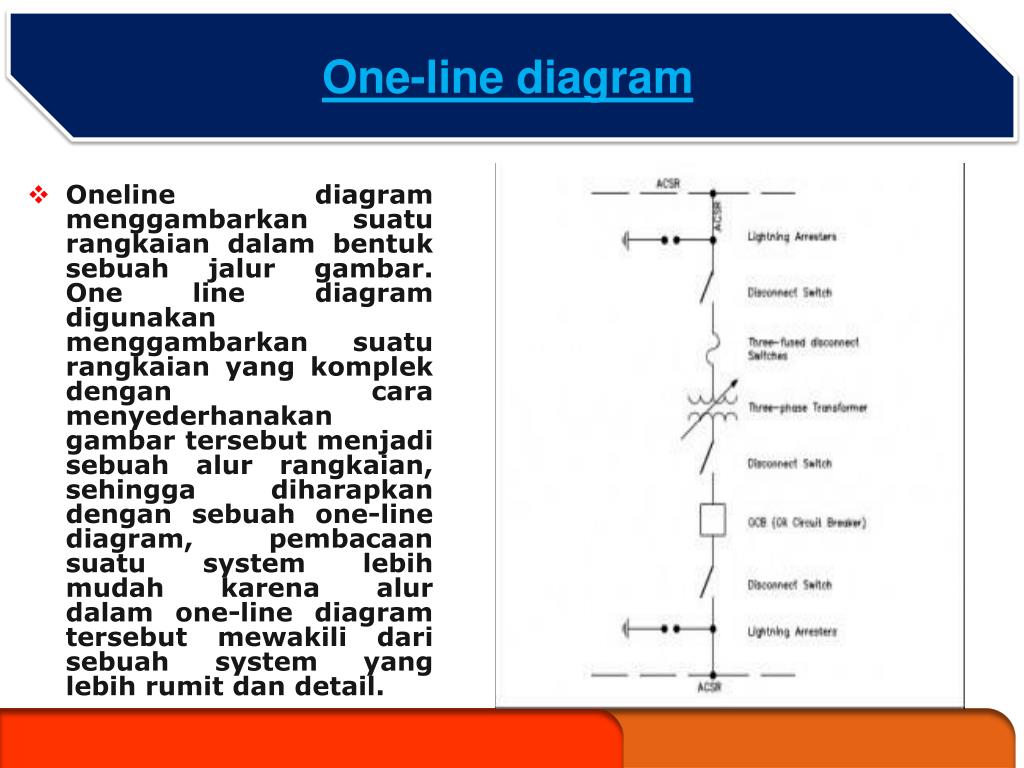

  4. One-line diagram Oneline diagram menggambarkansuaturangkaiandalambentuksebuahjalurgambar. One line diagram digunakanmenggambarkansuaturangkaian yang komplekdengancaramenyederhanakangambartersebutmenjadisebuahalurrangkaian, sehinggadiharapkandengansebuah one-line diagram, pembacaansuatu system lebihmudahkarenaalurdalam one-line diagram tersebutmewakilidarisebuah system yang lebihrumitdan detail.

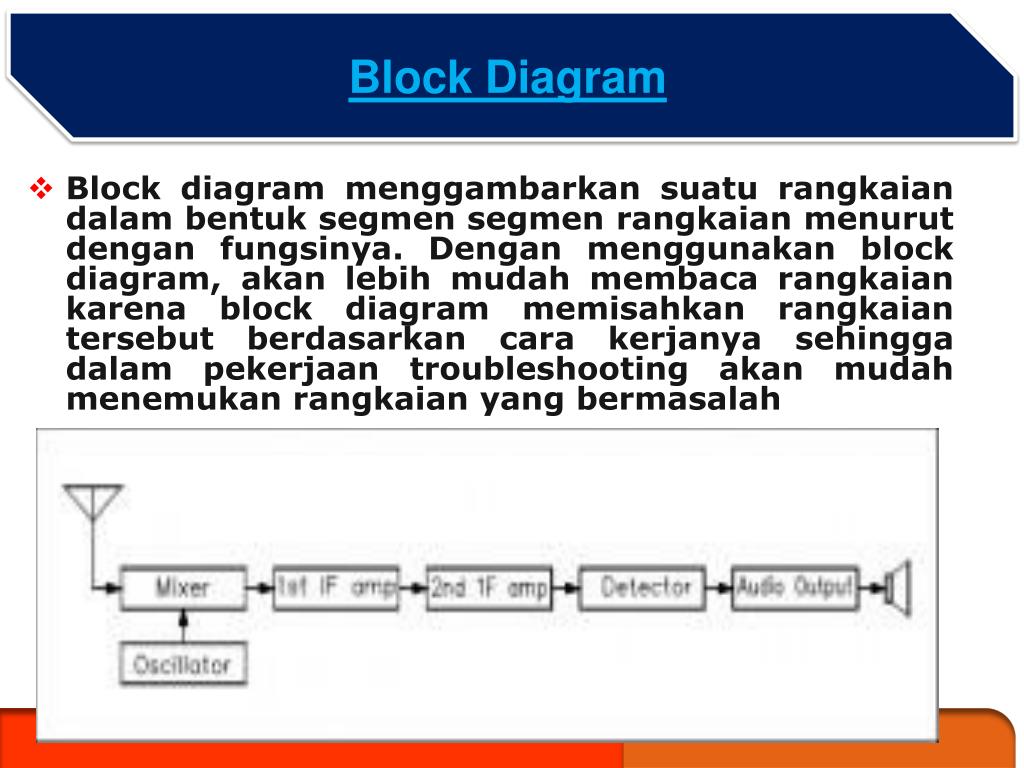

  5. Block Diagram Block diagram menggambarkansuaturangkaiandalambentuksegmensegmenrangkaianmenurutdenganfungsinya. Denganmenggunakan block diagram, akanlebihmudahmembacarangkaiankarena block diagram memisahkanrangkaiantersebutberdasarkancarakerjanyasehinggadalampekerjaan troubleshooting akanmudahmenemukanrangkaian yang bermasalah

  6. Wiring diagram Wiring diagram menggambarkanhubunganrangkaiansecara detail, darimulaisimbolrangkaiansampaidengankoneksirangkaiantersebutdengankomponen lain, sehinggaakanmudahbagikitauntukmengikutialursebenarnyadarisebuahrangkaian, karenadigambarkansecararincidanlengkap.

  7. RESISTOR RANGKAIAN SERI RA-B =R1+R2 Teknologi dan Rekayasa

  8. RANGKAIAN PARALEL 1/RA-B =1/R1+ 1/R2 Teknologi dan Rekayasa

  9. KAPASITOR RANGKAIAN SERI 1/CA-B =1/C1+ 1/C2 Teknologi dan Rekayasa

  10. RANGKAIAN PARALEL CA-B =C1+C2 Teknologi dan Rekayasa

  11. TRAFO DAN DIODA PADA RANGKAIAN PENYEARAH Teknologi dan Rekayasa

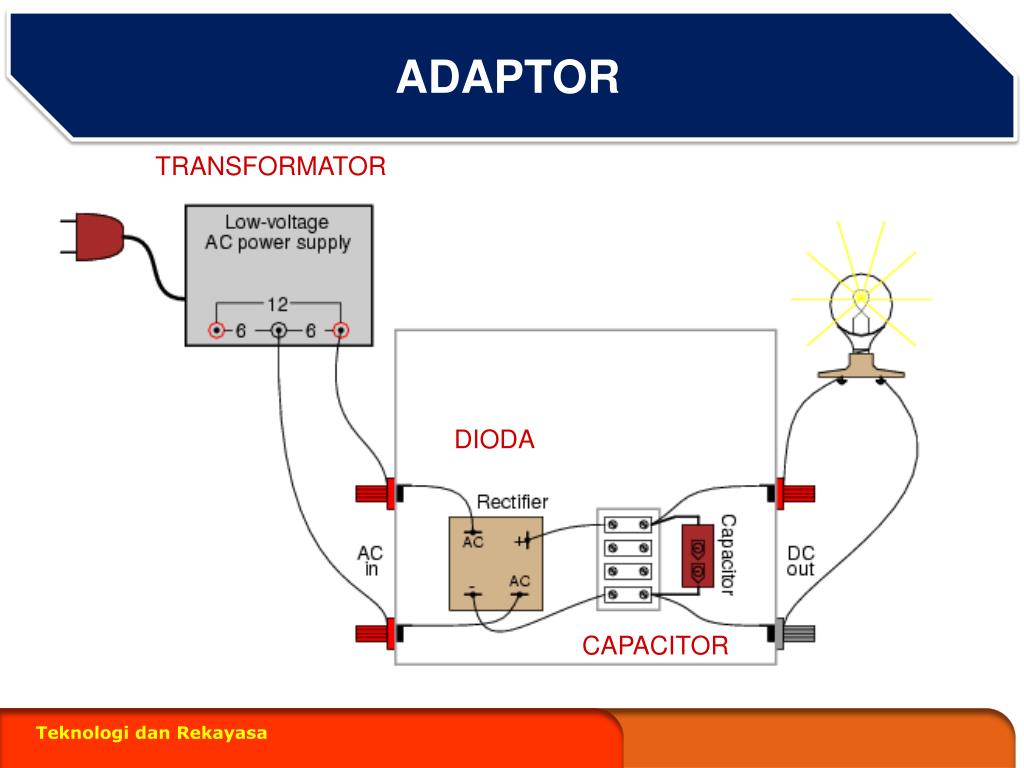

  12. ADAPTOR TRANSFORMATOR DIODA CAPACITOR Teknologi dan Rekayasa

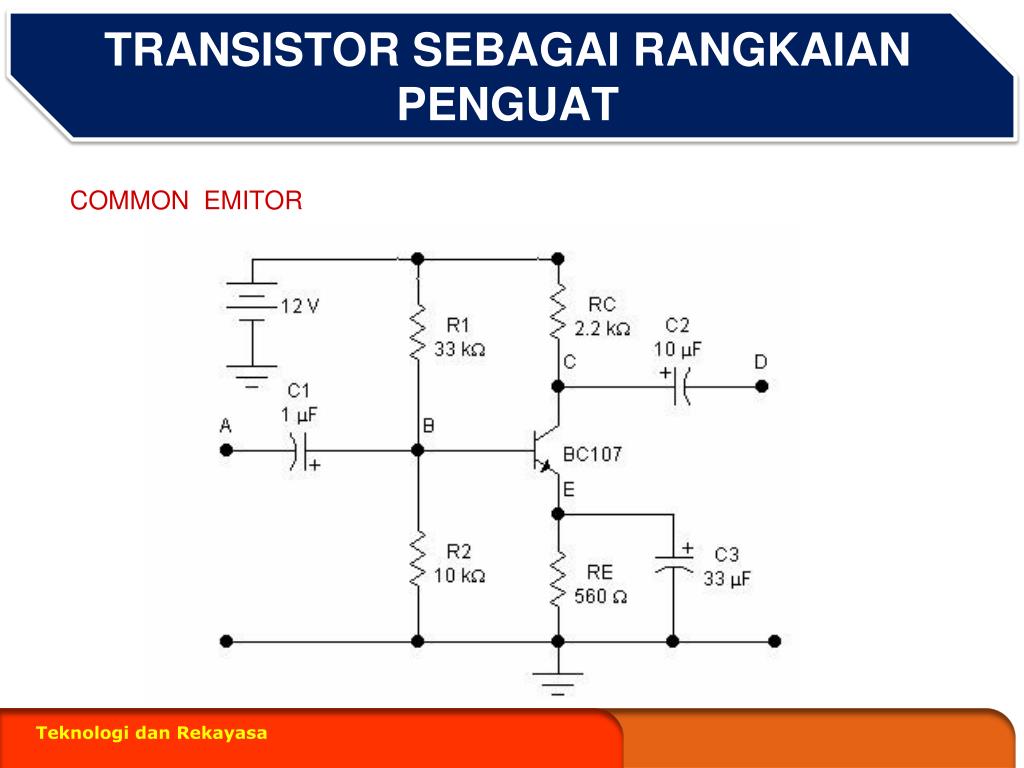

  13. TRANSISTOR SEBAGAI RANGKAIAN PENGUAT COMMON EMITOR Teknologi dan Rekayasa

  14. COMMON COLLECTOR Teknologi dan Rekayasa

  15. COMMON BASE Teknologi dan Rekayasa

  16. RANGKAIAN SENSOR PANAS PRINSIP KERJA RANGKAIAN ADALAH TRANSISTOR AKAN MENYALAKAN LAMPU SAAT NTC TERKENA SENSOR PANAS
