  1. DISTRIBUCION

  2. AREA DE RIEGO DEL RIO ATUEL Abarca zonas de Malargüe, San Rafael y Gral. Alvear. La red de riego tiene una longitud de 376 Km. Posee 17 tomas Canales que abastece: La Junta, Boers, Kraff, Arroyo, Correas, Perrone, Babacci, Regueira, Las Arabias, Izuel, Real del Padre, Jáuregui, Atuel Sud, Nuevo Alvear y San Pedro.

  3. INFRAESTRUCTURA DE DISTRIBUCION OBRAS DE REGULACION: - PRESAS - EMBALSES - DIQUES - AZUDES OBRAS DE CONDUCCION: - CANALES PRIMARIOS - CANALES SECUNDARIOS - CANALES TERCIARIOS OBRAS DE DISTRIBUCION: - COMPARTOS

  4. PRESAS Y EMBALSES Una presa es una estructura frontal a la corriente, fundada sobre el lecho del cauce, con el objeto de elevar el nivel del agua para derivar caudales y/o generar depósitos de excedentes. Un embalse es el espejo de agua que se forma por una presa, ocupando la depresión natural del terreno.

  5. EJEMPLO DE PRESAS Y EMBALSES

  6. AZUDES Es una estructura transversal a la corriente, que se levanta en un lecho y tiene por objeto elevar el nivel del agua para su derivación.

  7. EJEMPLO DE AZUDES

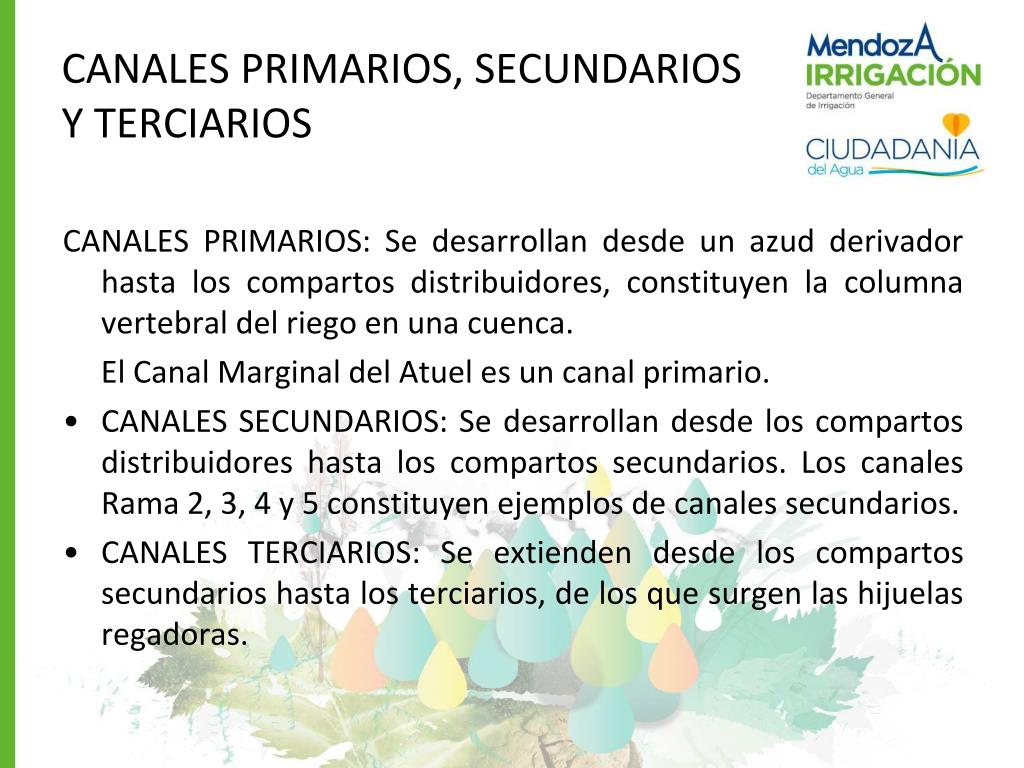

  8. CANALES PRIMARIOS, SECUNDARIOS Y TERCIARIOS CANALES PRIMARIOS: Se desarrollan desde un azud derivador hasta los compartos distribuidores, constituyen la columna vertebral del riego en una cuenca. El Canal Marginal del Atuel es un canal primario. • CANALES SECUNDARIOS: Se desarrollan desde los compartos distribuidores hasta los compartos secundarios. Los canales Rama 2, 3, 4 y 5 constituyen ejemplos de canales secundarios. • CANALES TERCIARIOS: Se extienden desde los compartos secundarios hasta los terciarios, de los que surgen las hijuelas regadoras.

  9. EJEMPLO DE CANAL PRIMARIO

  10. EJEMPLO DE CANAL SECUNDARIO

  11. EJEMPLO DE CANAL TERCIARIO

  12. OBRAS DE DISTRIBUCION Los compartos son estructuras empleadas para la distribución del agua de riego en dos o en más ramales. Pueden ser de nivel constante aguas arriba, mediante el empleo de vertederos o compuertas basculantes, o bien de hojas fijas. Las modernas tecnologías de distribución contemplan la aplicación de los primeros.

  13. EJEMPLO DE COMPARTOS MODERNOS

  14. CANAL MATRIZ NUEVO ALVEAR RAMALES

  15. EJEMPLO DE CANAL EN HORMIGON ARMADO

  16. ABASTECIMIENTO POBLACIONAL ABORDAJE DEL PROYECTO: TOMA Y TUBERIA PLANTA POTABILIZADORA GENERAL ALVEAR

  17. CROQUIS DE UBICACION

  18. PROBLEMÁTICA ACTUAL • Sistema actual de conducción a canal abierto, de gran longitud, excavado en el terreno natural, que atraviesa un sector urbanizado (Isla Gorostiague), con el consecuente riesgo de contaminación. OBJETO DE LA OBRA • Disminuir la contaminación del agua para abastecimiento poblacional. • Mejorar la calidad del agua destinada a potabilización.

  19. OBRA DE CAPTACION

  20. CRUCE BAJO CAUCE DEL RIO Y EMPALME

  21. BENEFICIARIOS: 35.000 habitantes del radio urbano. • CAUDAL ACTUAL: 90 litros/seg. • CAUDAL A FUTURO: 300 litros/seg. • COMPONENTES DE LA OBRA: - TOMA Y CAMARA DE CARGA - TUBERIA DE CONDUCCION Ø 700 – L = 968 m. - CRUCE DEL CAUCE DEL RIO POR EL SUBALVEO - EMPALME CON TUBERIA EXISTENTE
