DELEN

1. bouw DELEN Frank van der Linden 11-06 11-07 05-08 03-10

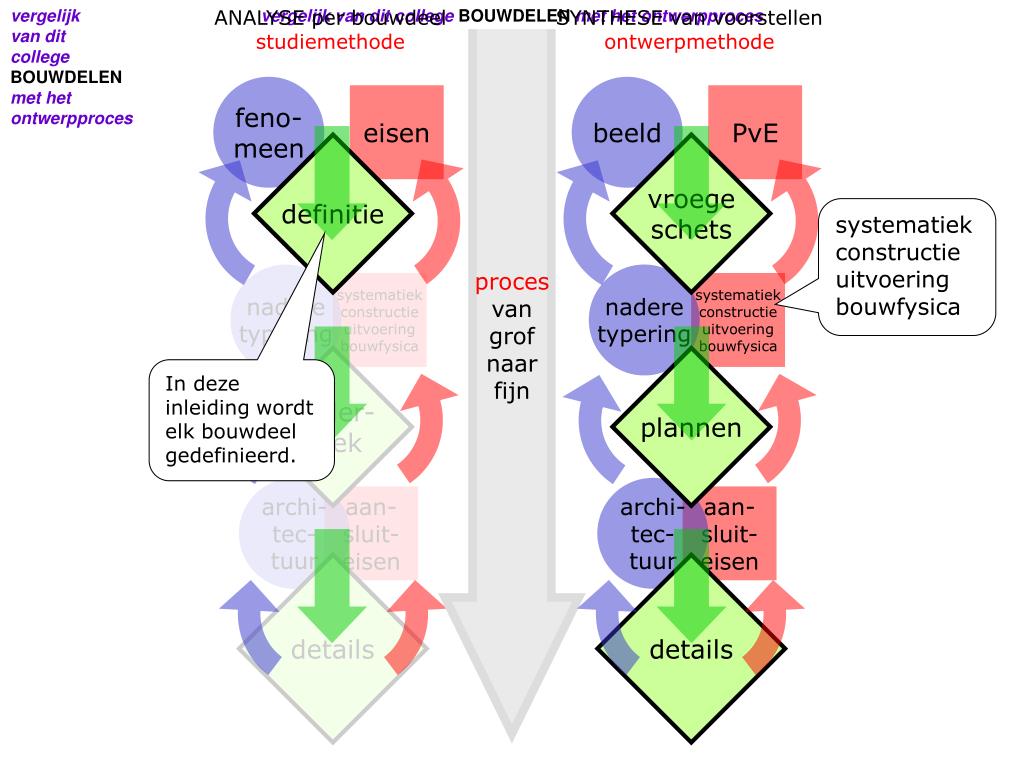

2. vergelijk van dit college BOUWDELEN met het ontwerpproces vergelijk van dit college BOUWDELEN met het ontwerpproces ANALYSE per bouwdeel studiemethode SYNTHESE van voorstellen ontwerpmethode proces van grof naar fijn feno- meen beeld eisen PvE definitie vroege schets systematiek constructie uitvoering bouwfysica nadere typering nadere typering systematiek constructie uitvoering bouwfysica systematiek constructie uitvoering bouwfysica onder- zoek plannen In deze inleiding wordt elk bouwdeel gedefinieerd. archi- tec- tuur archi- tec- tuur aan- sluit- eisen aan- sluit- eisen details details

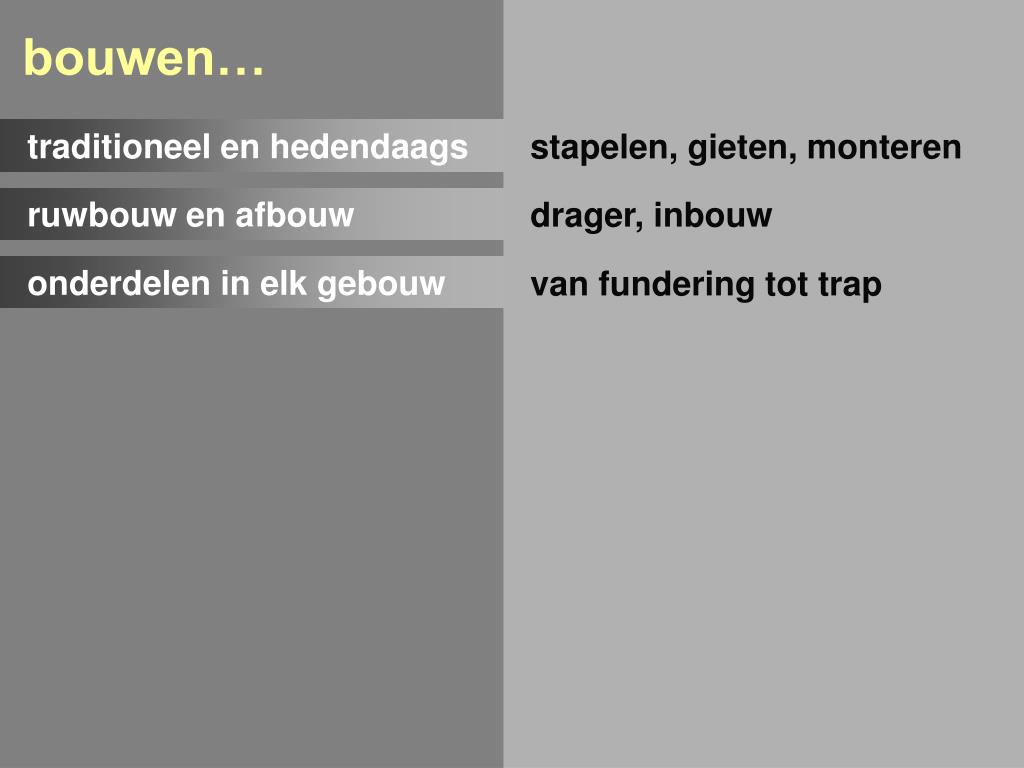

3. bouwen… traditioneel en hedendaags stapelen, gieten, monteren ruwbouw en afbouw drager, inbouw onderdelen in elk gebouw van fundering tot trap

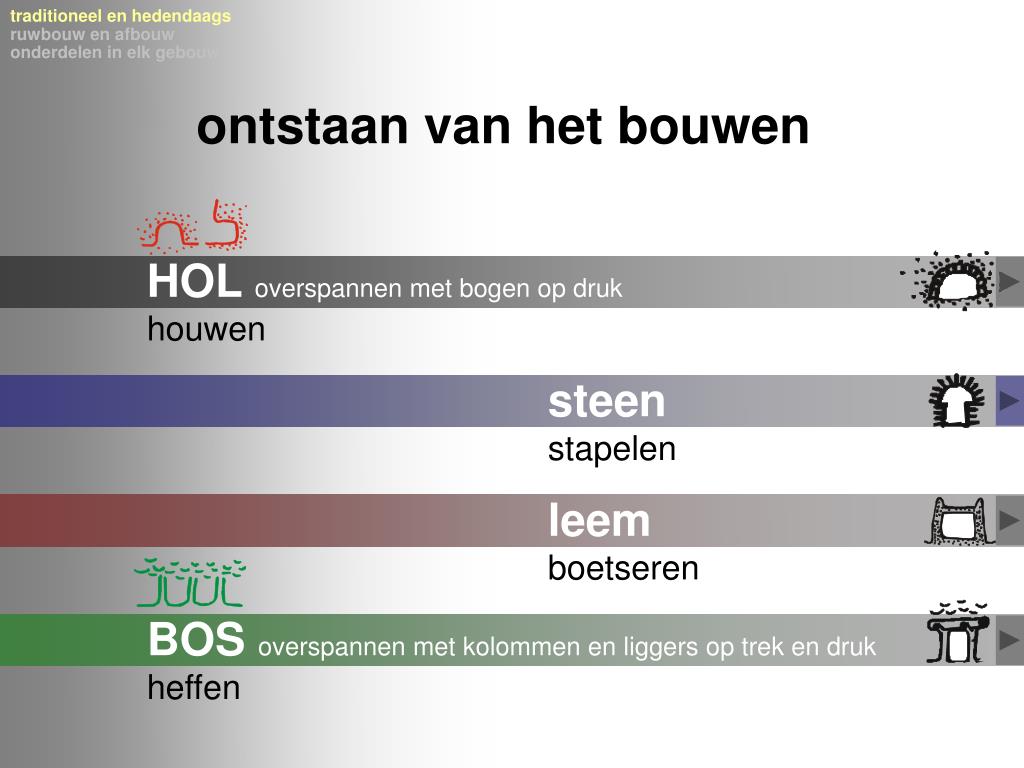

4. traditioneel en hedendaags HOL overspannen met bogen op druk houwen steen stapelen leem boetseren BOS overspannen met kolommen en liggers op trek en druk heffen ruwbouw en afbouw onderdelen in elk gebouw ontstaan van het bouwen

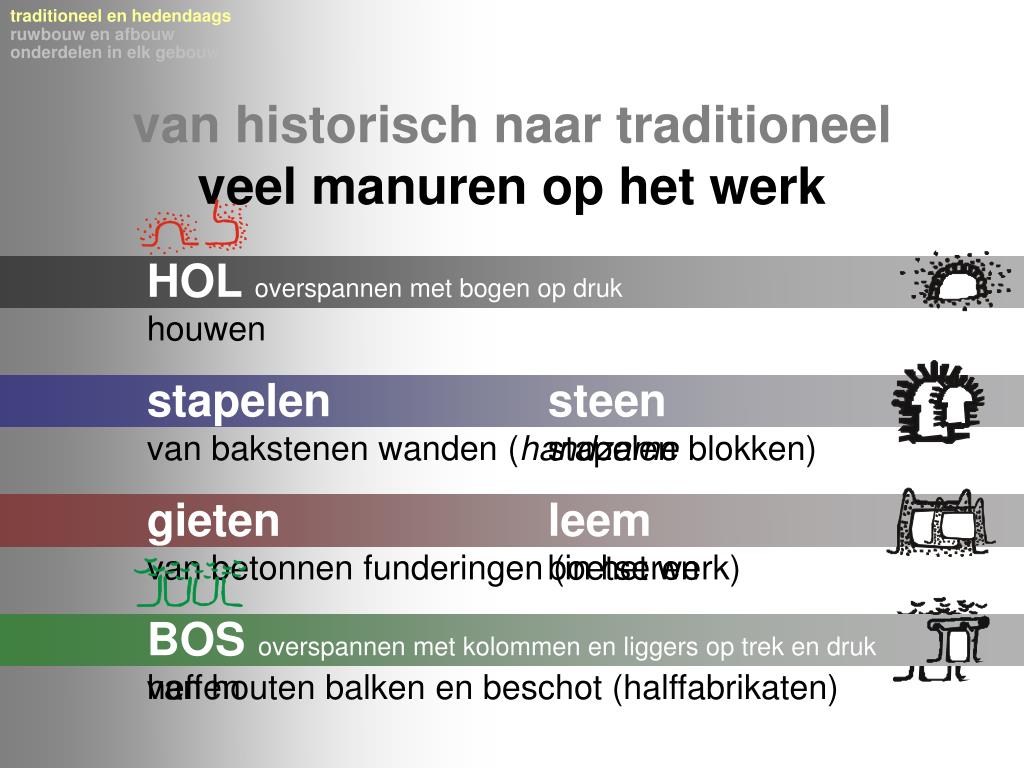

5. traditioneel en hedendaags HOL overspannen met bogen op druk houwen stapelen van bakstenen wanden (handzame blokken) steen stapelen gieten van betonnen funderingen (in het werk) leem boetseren monteren van houten balken en beschot (halffabrikaten) BOS overspannen met kolommen en liggers op trek en druk heffen ruwbouw en afbouw onderdelen in elk gebouw van historisch naar traditioneelveel manuren op het werk

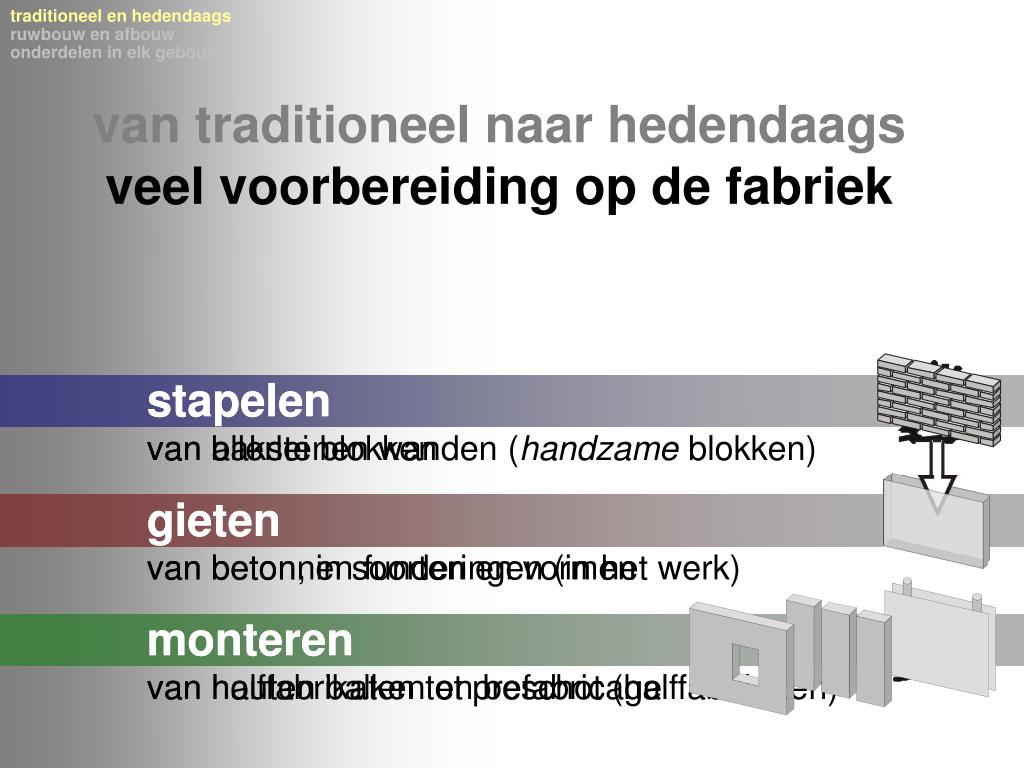

6. traditioneel en hedendaags stapelen van bakstenen wanden (handzame blokken) stapelen van allerlei blokken gieten van betonnen funderingen (in het werk) gieten van beton, in soorten en vormen monteren van houten balken en beschot (halffabrikaten) monteren van halffabrikaten tot prefabricage ruwbouw en afbouw onderdelen in elk gebouw van traditioneel naar hedendaagsveel voorbereiding op de fabriek

7. bouwen… traditioneel en hedendaags stapelen, gieten, monteren ruwbouw en afbouw drager, inbouw onderdelen in elk gebouw van fundering tot trap

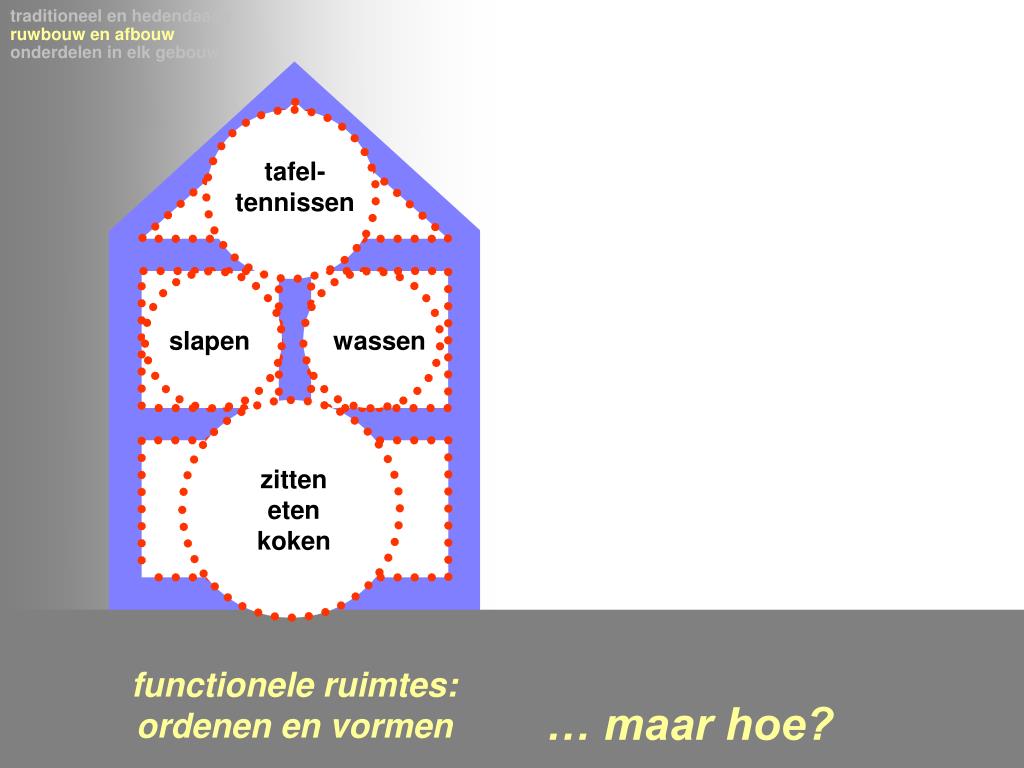

8. traditioneel en hedendaags tafel- tennissen slapen wassen zitten eten koken ruwbouw en afbouw onderdelen in elk gebouw functionele ruimtes: ordenen en vormen … maar hoe?

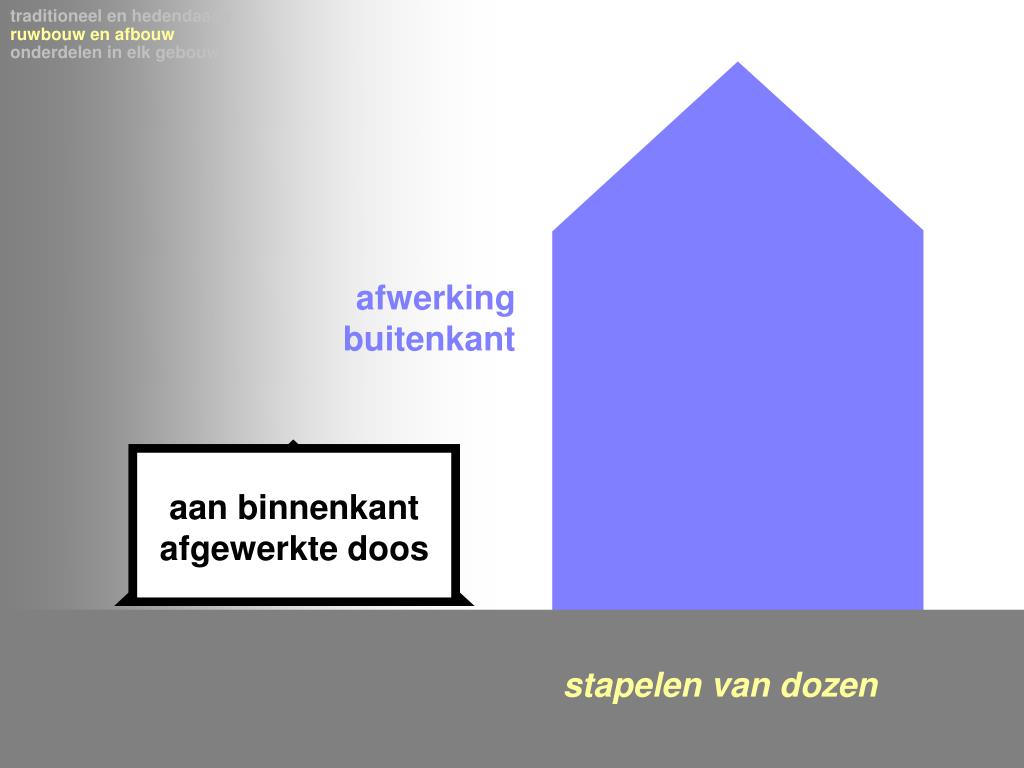

9. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw afwerking buitenkant aan binnenkant afgewerkte doos stapelen van dozen

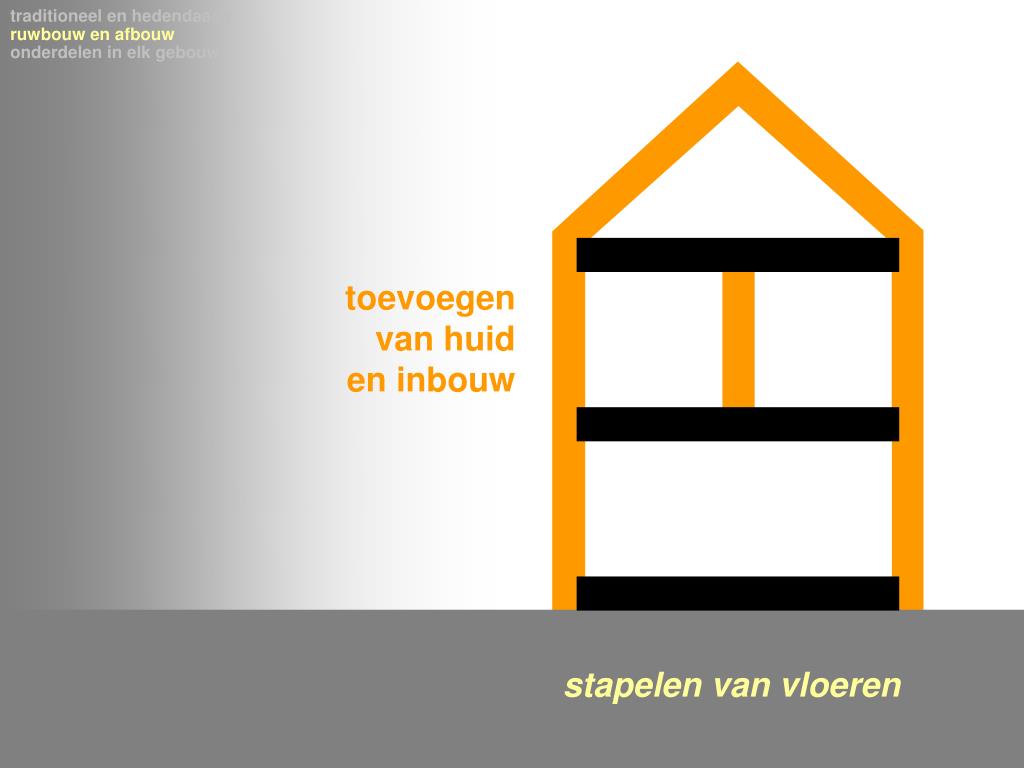

10. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw toevoegen van huid en inbouw stapelen van vloeren

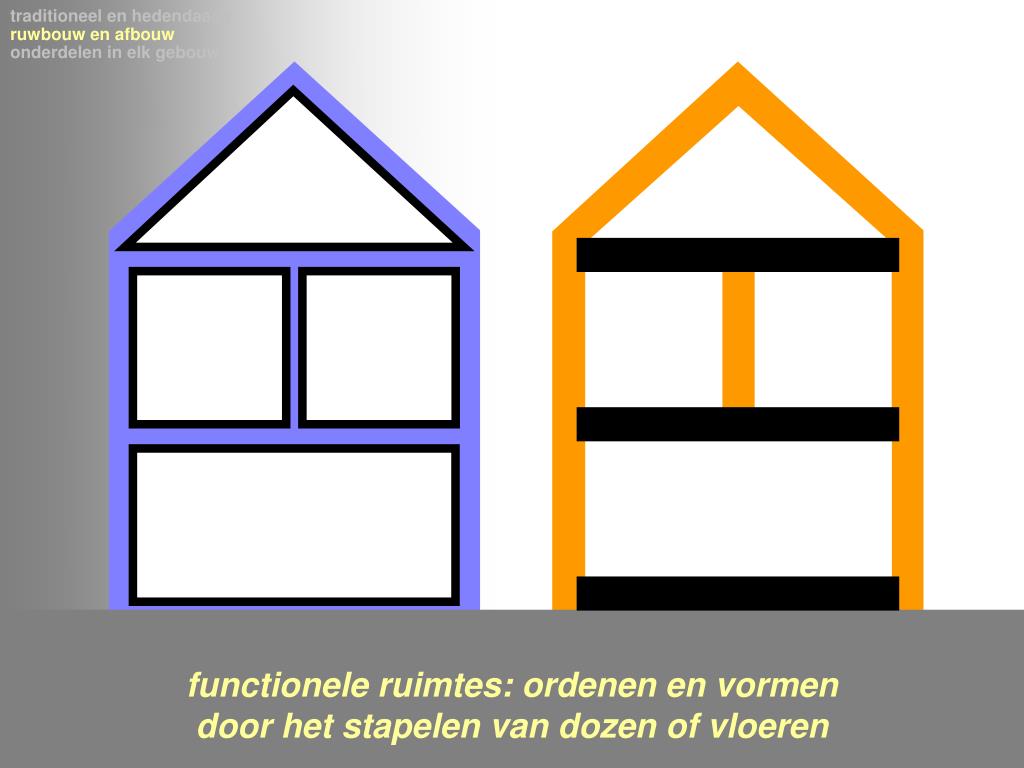

11. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw functionele ruimtes: ordenen en vormen door het stapelen van dozen of vloeren

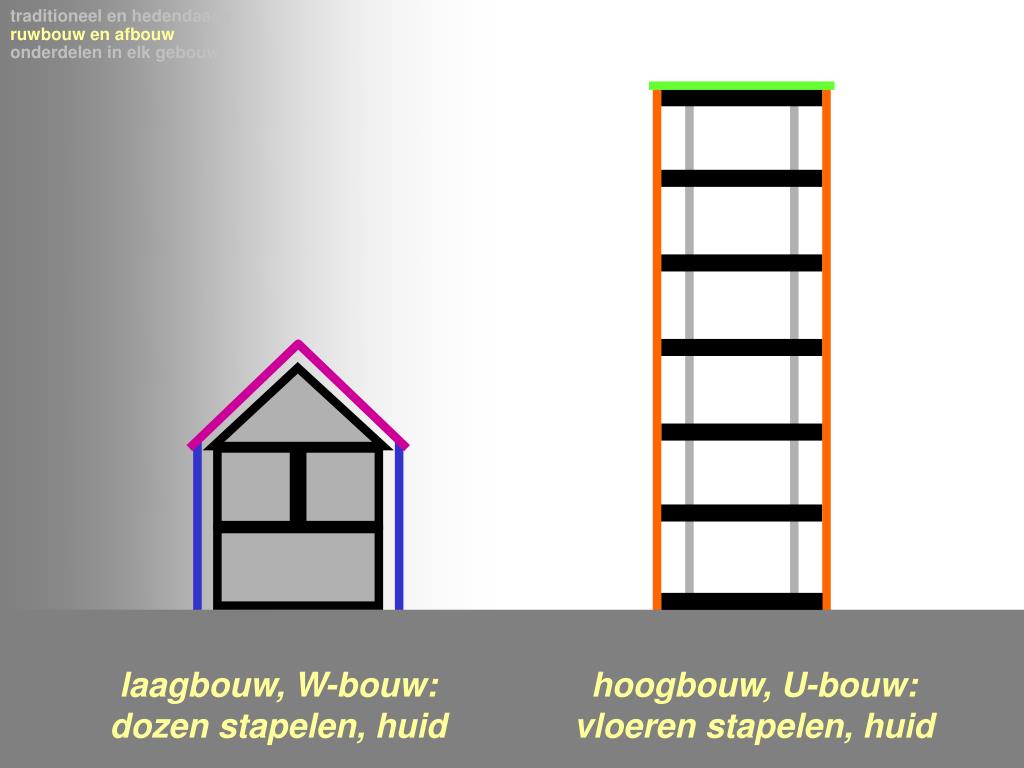

12. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw laagbouw, W-bouw: dozen stapelen, huid hoogbouw, U-bouw: vloeren stapelen, huid

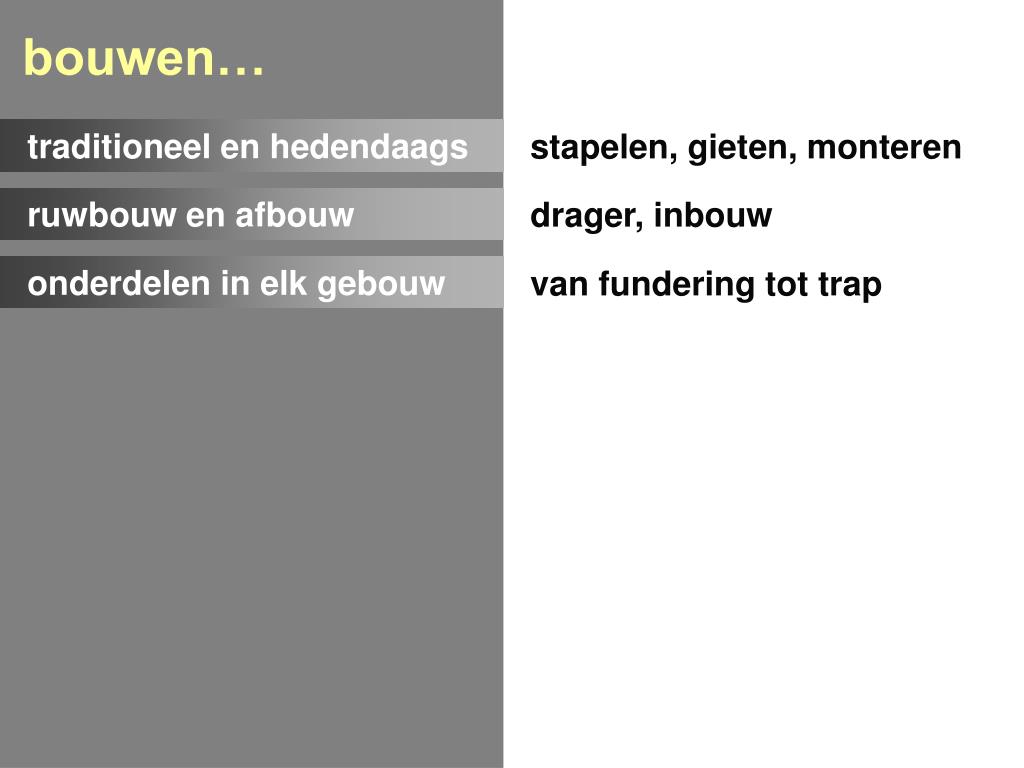

13. bouwen… traditioneel en hedendaags stapelen, gieten, monteren ruwbouw en afbouw drager, inbouw onderdelen in elk gebouw van fundering tot trap

14. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw dak: bovenafwerking (ruimtes) (afwerking) woningscheidende wand: drager gevel: gezicht en huid binnenwand: losse begrenzing vloer: horizontaal gebruiksvlak trap: tussen de vloeren fundering: intermediair laagbouw, W-bouw: samenhang van de bouwdelen

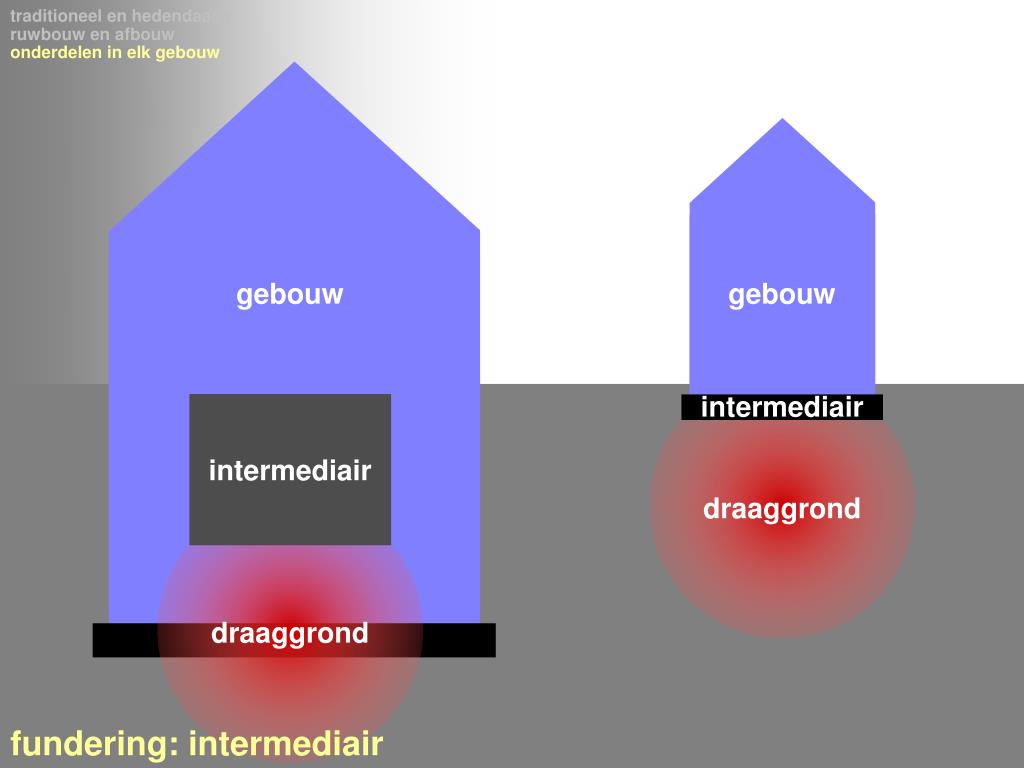

15. traditioneel en hedendaags gebouw gebouw intermediair draaggrond draaggrond ruwbouw en afbouw onderdelen in elk gebouw intermediair fundering: intermediair

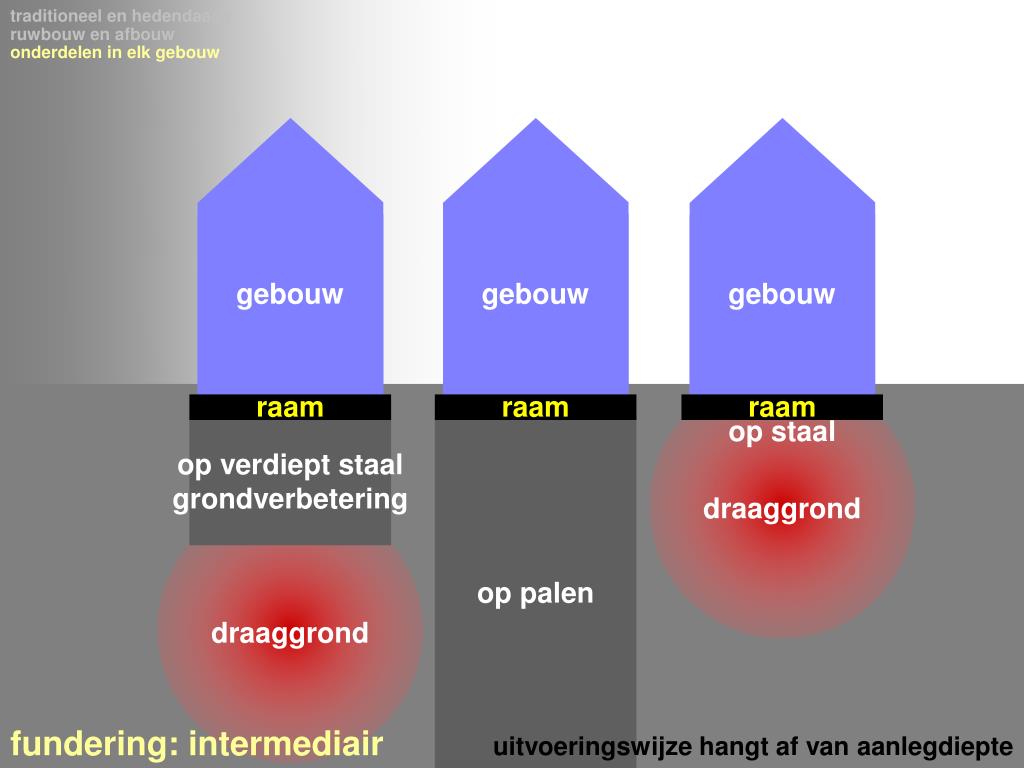

16. traditioneel en hedendaags gebouw gebouw gebouw raam raam raam op palen op verdiept staal grondverbetering draaggrond draaggrond ruwbouw en afbouw onderdelen in elk gebouw op staal fundering: intermediair uitvoeringswijze hangt af van aanlegdiepte

17. traditioneel en hedendaags menu ruwbouw en afbouw onderdelen in elk gebouw definitie FUNDERING intermediair, dat de belasting van een gebouw overbrengt naar draagkrachtige grond, zodat het gebouw plaatsvast is en geen ontoelaatbare zettingen in gebouw en bodem optreden

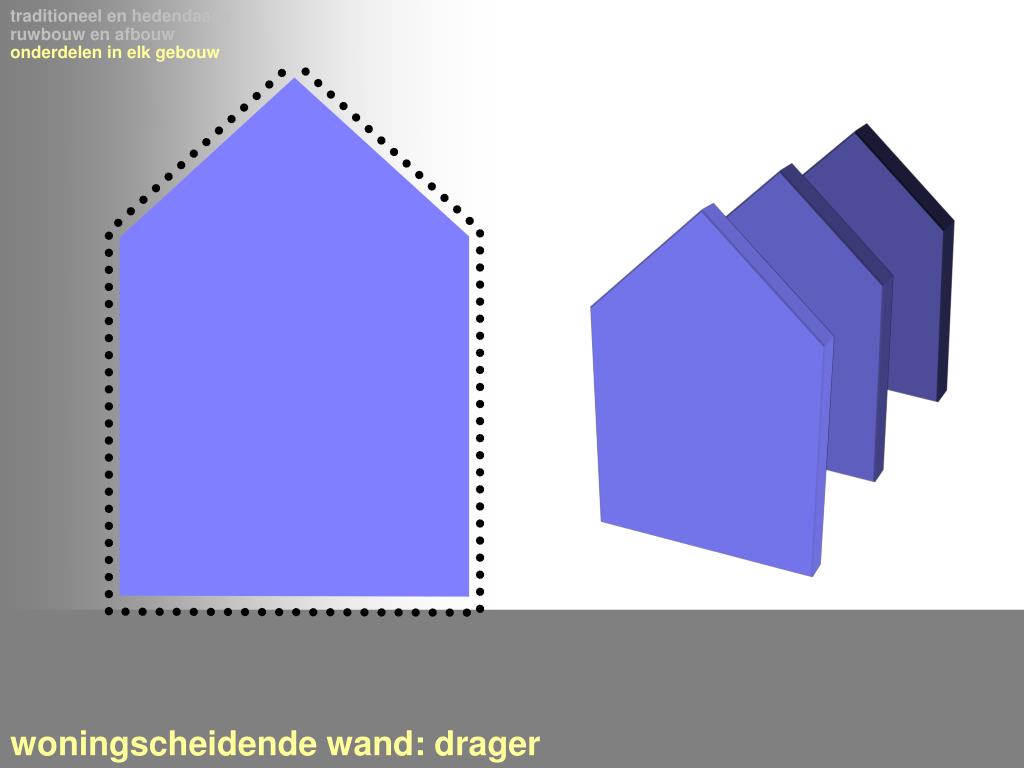

18. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw woningscheidende wand: drager

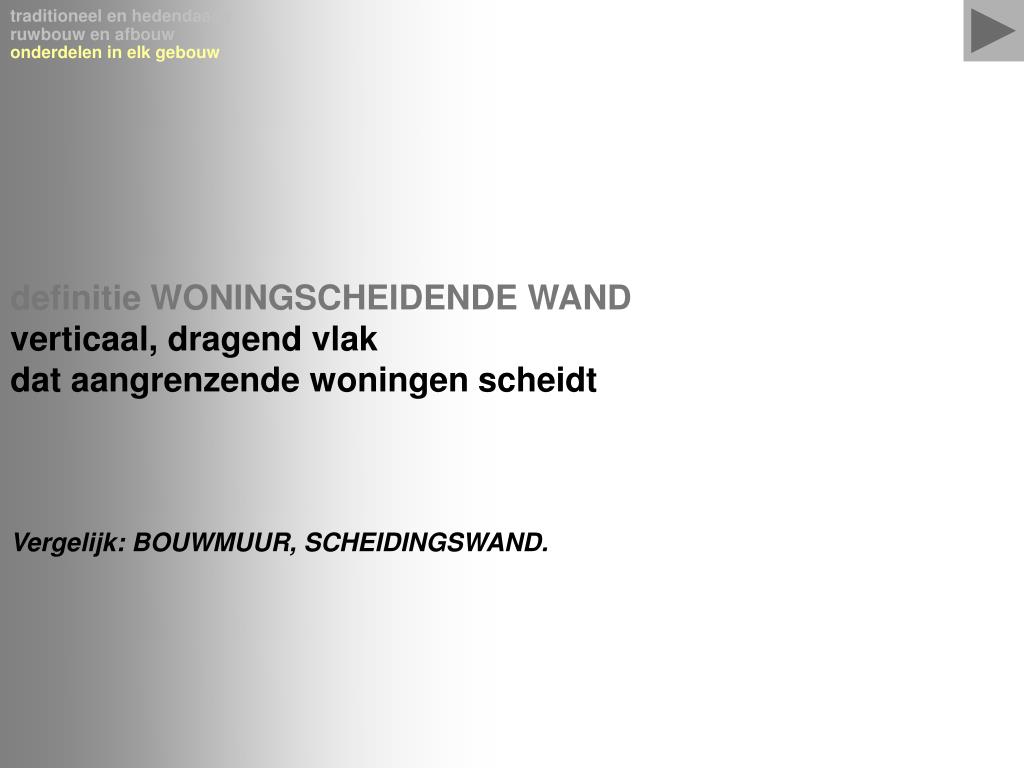

19. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie WONINGSCHEIDENDE WAND verticaal, dragend vlak dat aangrenzende woningen scheidt Vergelijk: BOUWMUUR, SCHEIDINGSWAND.

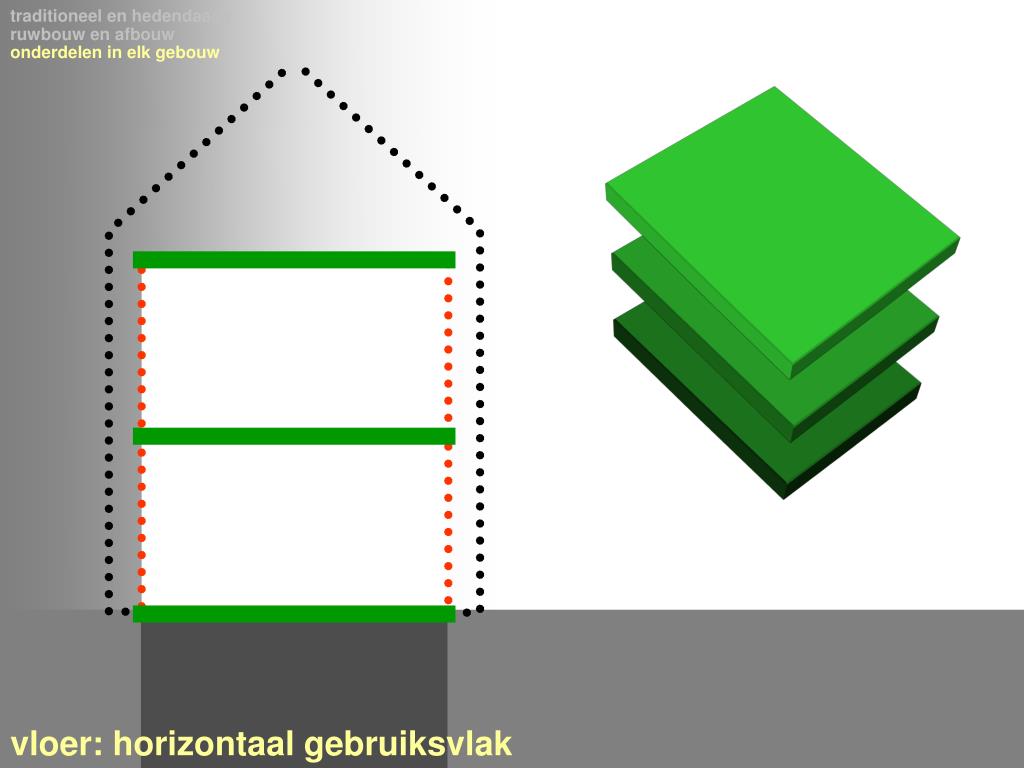

20. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw vloer: horizontaal gebruiksvlak

21. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie VLOER horizontaal, dragend vlak dat bodem bedekt of ruimtes scheidt Er is een overlap met GEVEL en DAK.

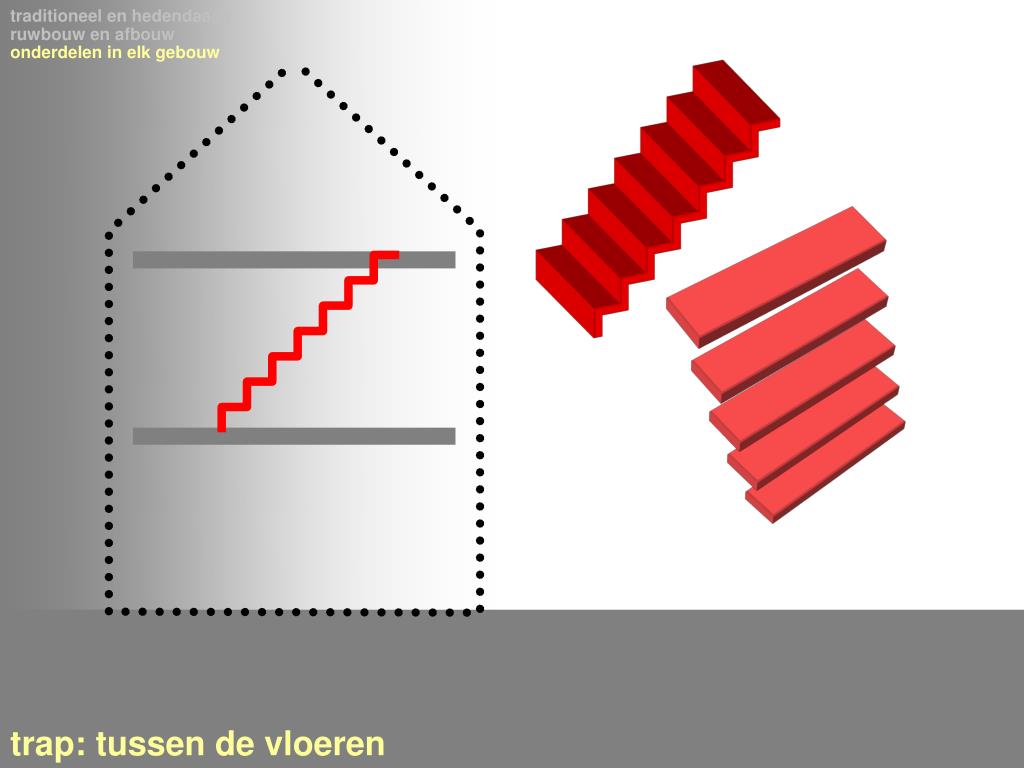

22. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw trap: tussen de vloeren

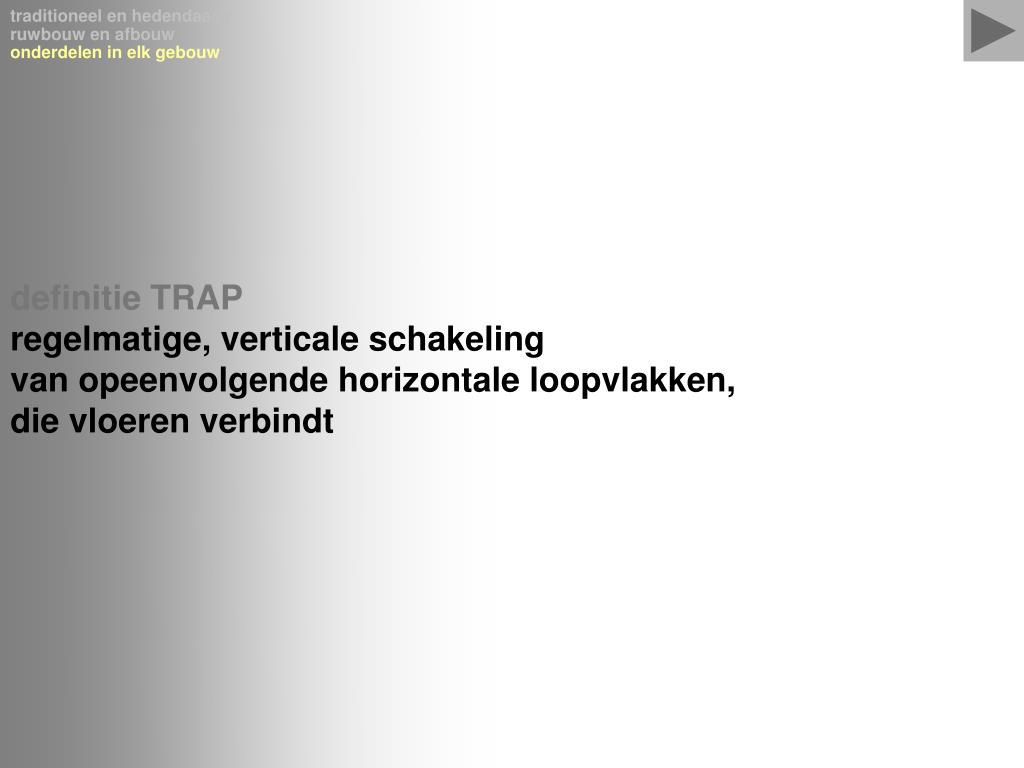

23. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie TRAP regelmatige, verticale schakeling van opeenvolgende horizontale loopvlakken, die vloeren verbindt

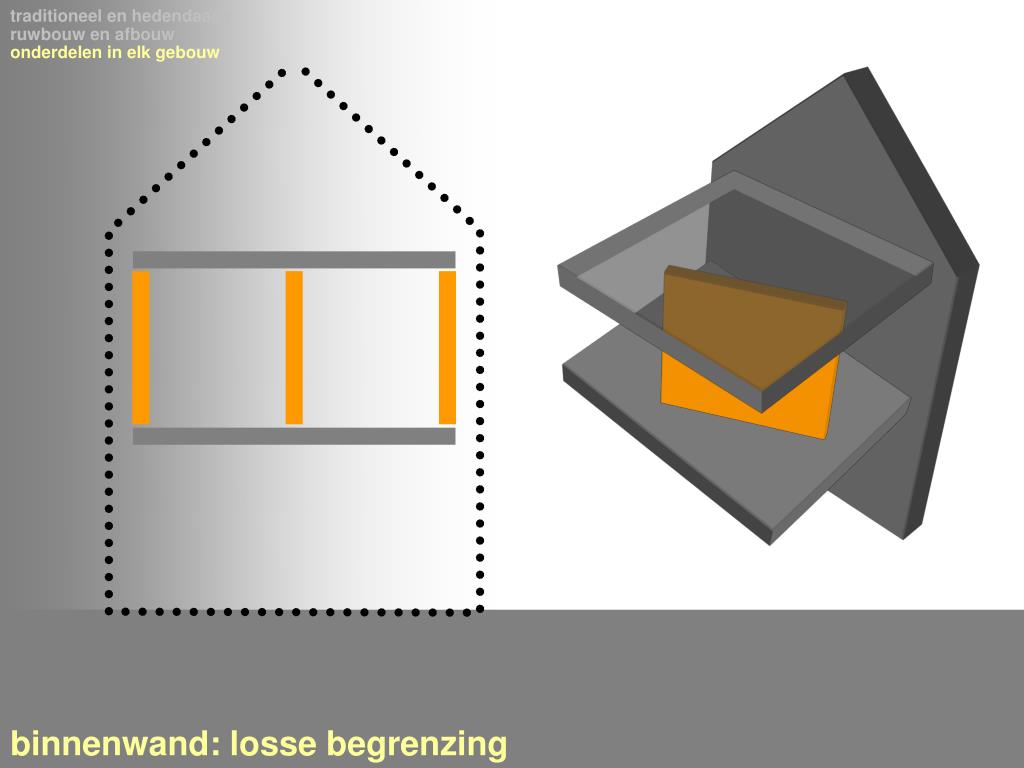

24. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw binnenwand: losse begrenzing

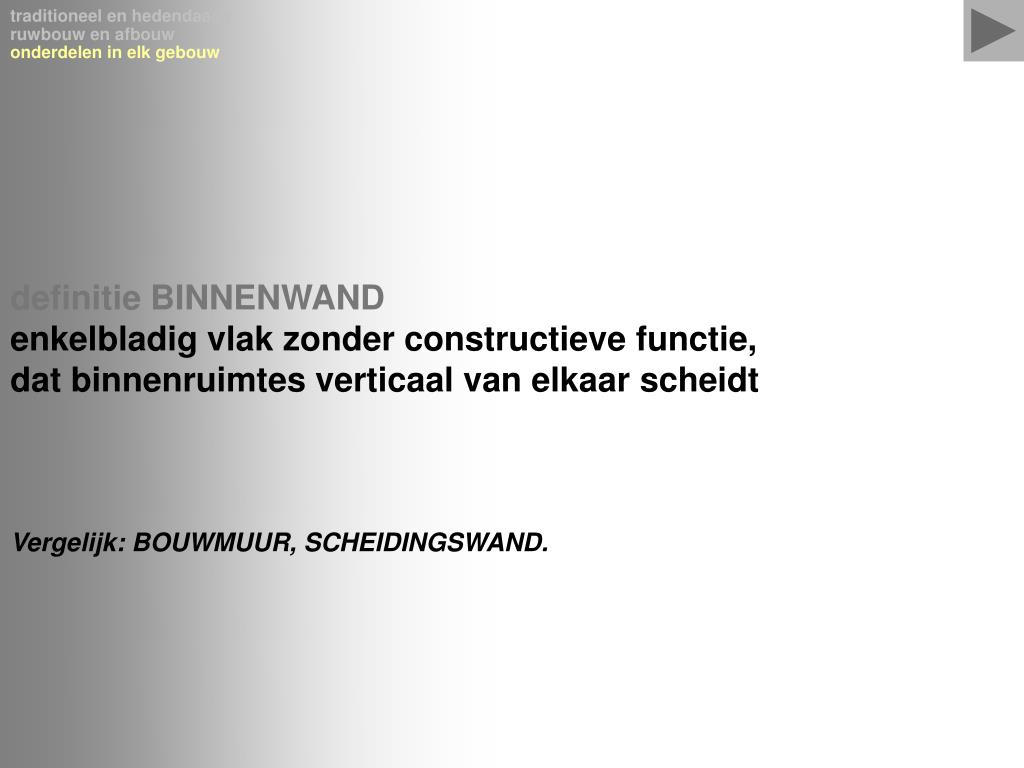

25. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie BINNENWAND enkelbladig vlak zonder constructieve functie, dat binnenruimtes verticaal van elkaar scheidt Vergelijk: BOUWMUUR, SCHEIDINGSWAND.

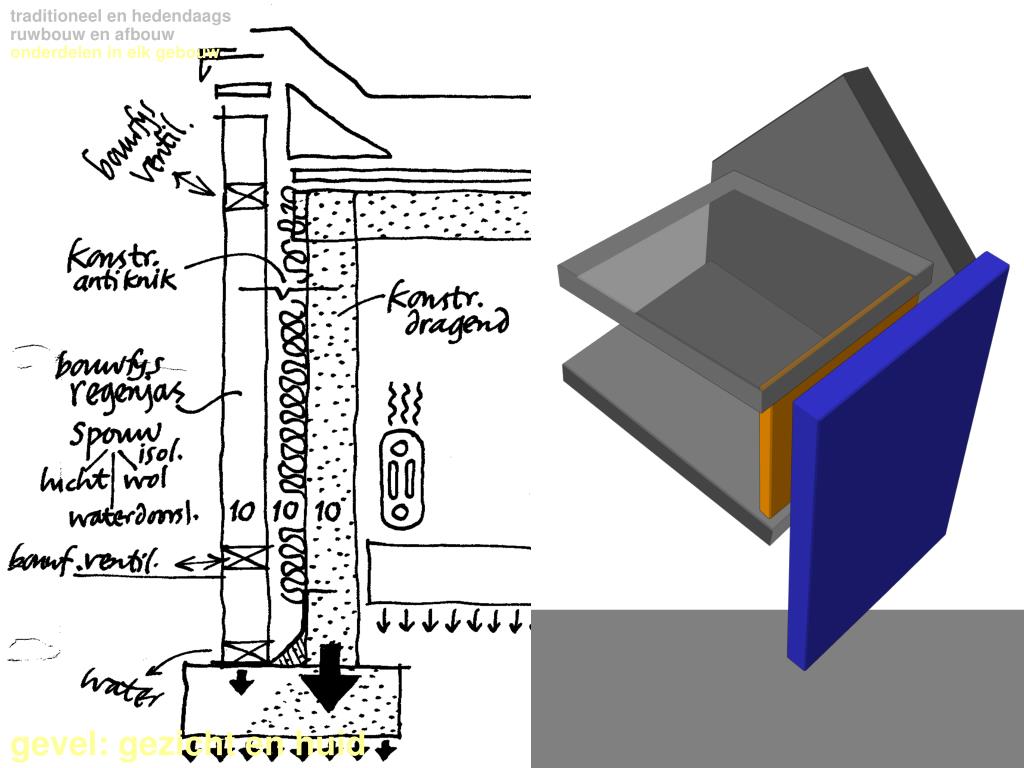

26. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw gevel: gezicht en huid

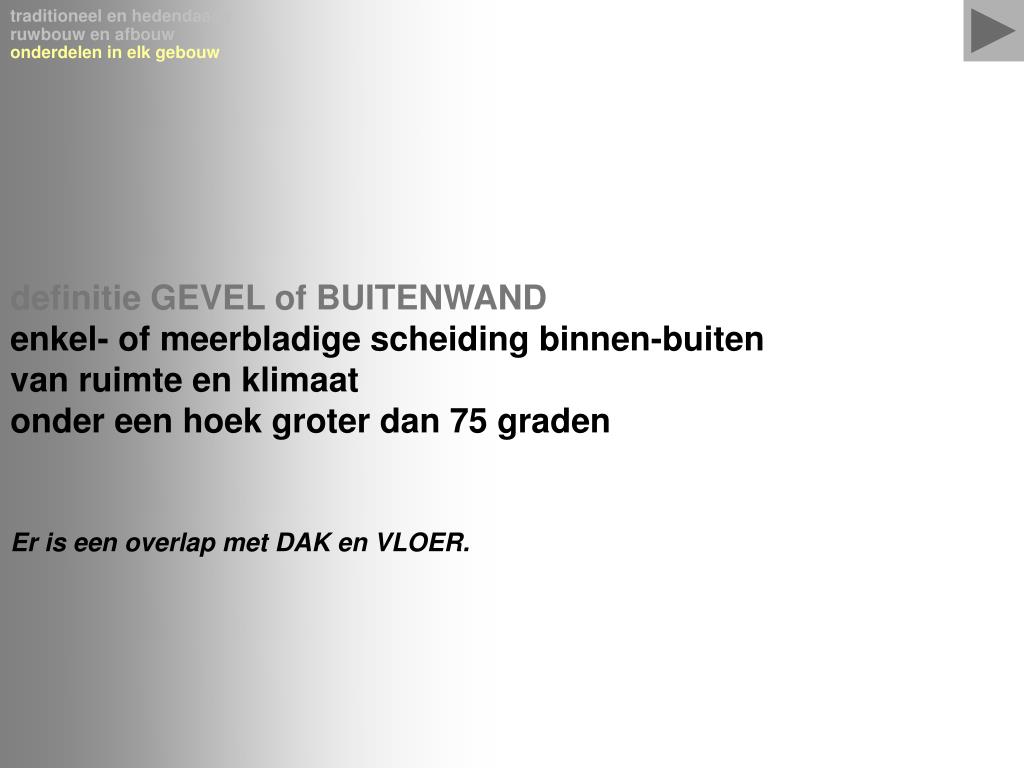

27. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie GEVEL of BUITENWAND enkel- of meerbladige scheiding binnen-buiten van ruimte en klimaat onder een hoek groter dan 75 graden Er is een overlap met DAK en VLOER.

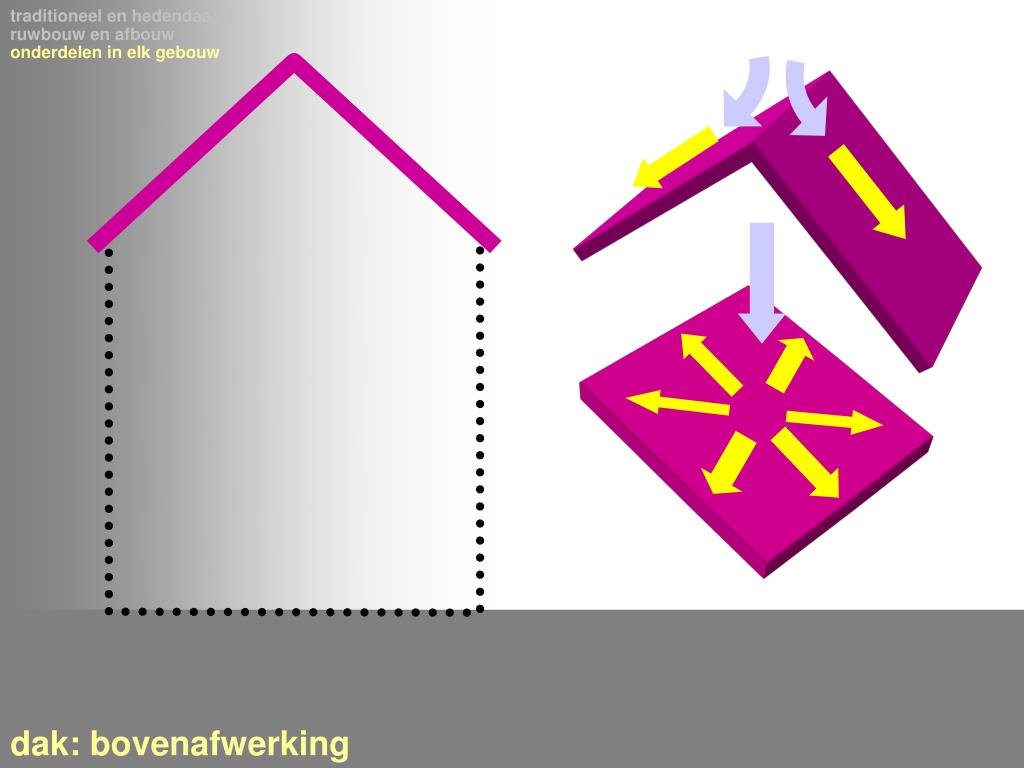

28. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw dak: bovenafwerking

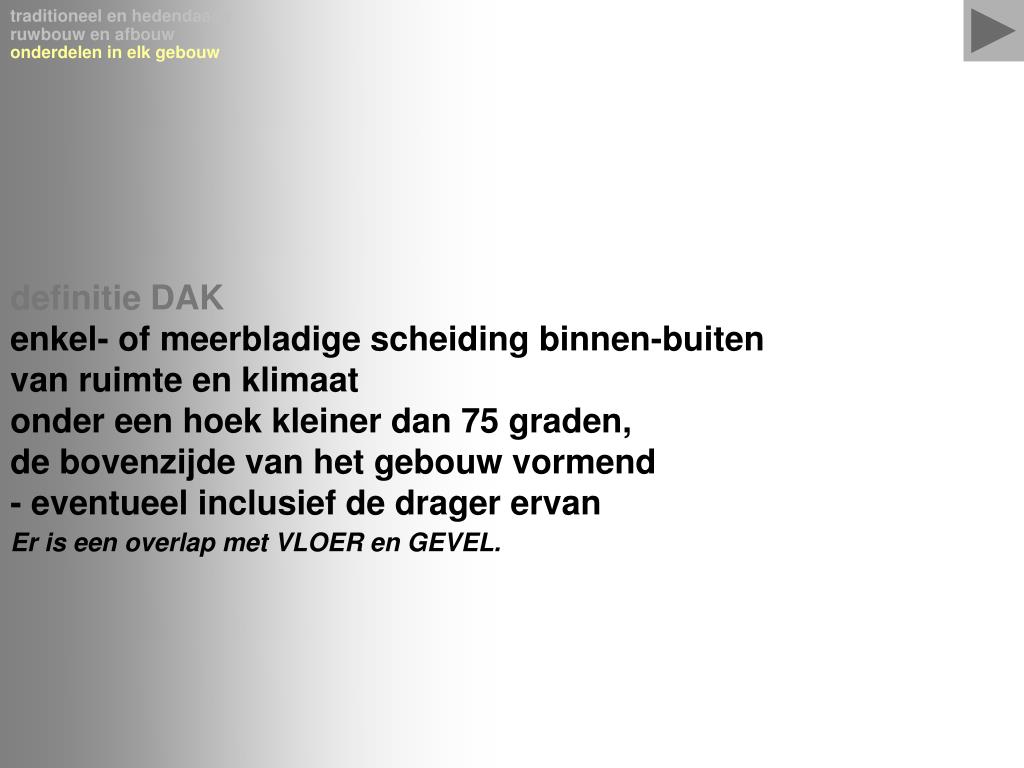

29. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw definitie DAK enkel- of meerbladige scheiding binnen-buiten van ruimte en klimaat onder een hoek kleiner dan 75 graden, de bovenzijde van het gebouw vormend - eventueel inclusief de drager ervan Er is een overlap met VLOER en GEVEL.

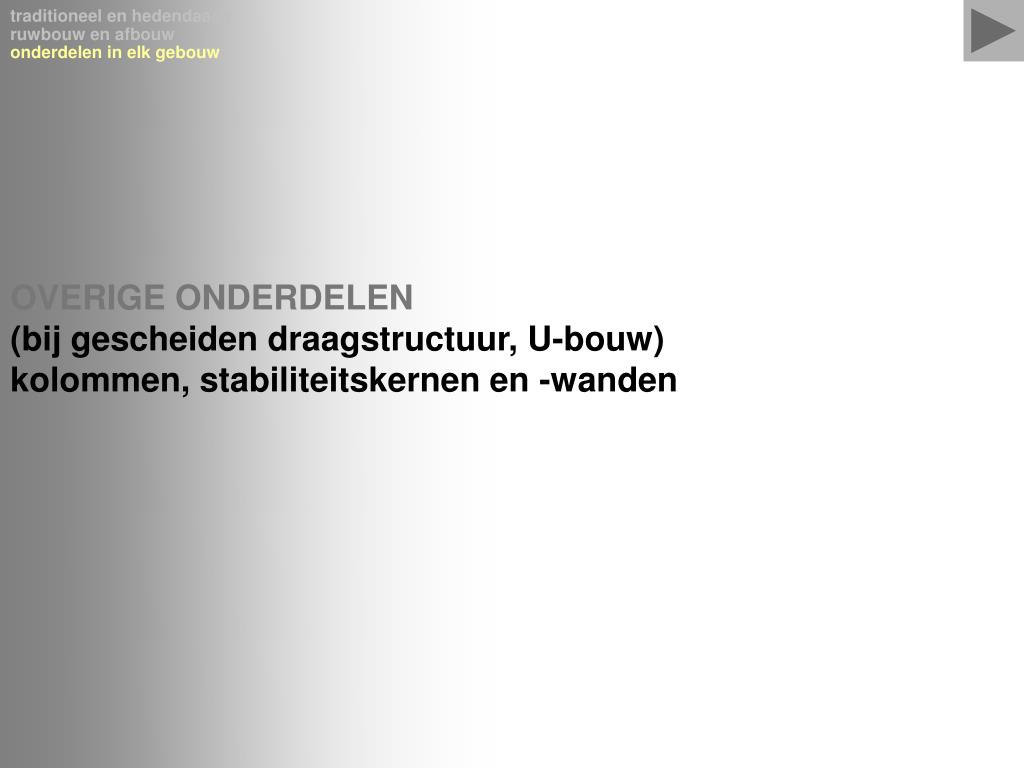

30. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw OVERIGE ONDERDELEN (bij gescheiden draagstructuur, U-bouw) kolommen, stabiliteitskernen en -wanden

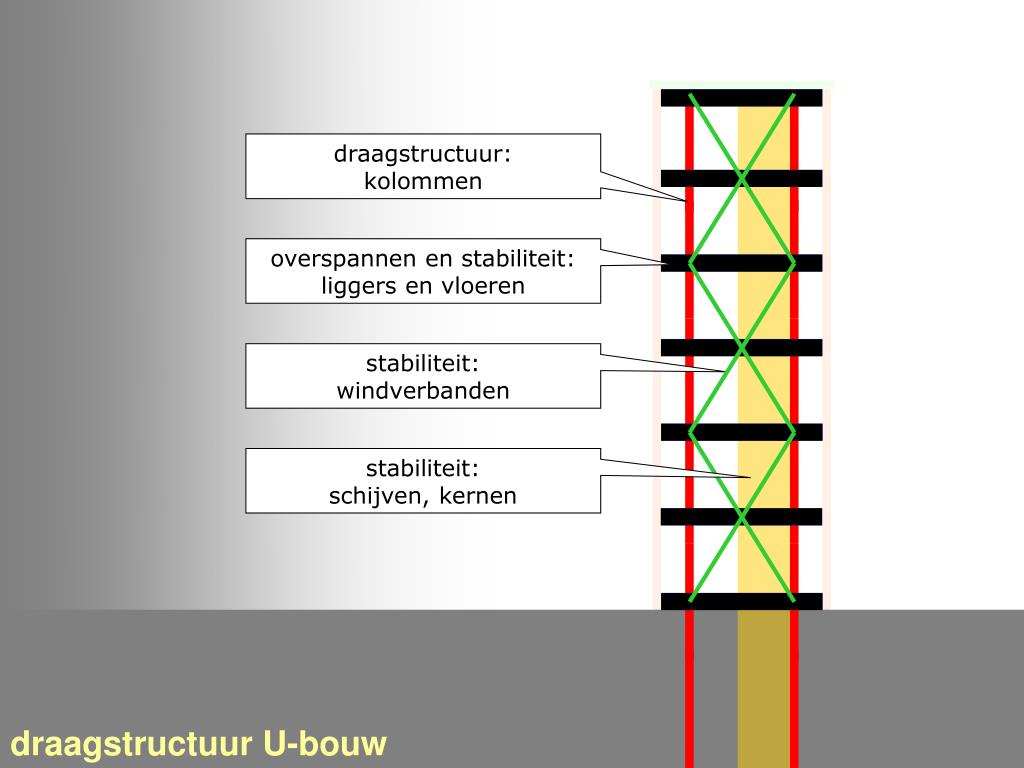

31. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw draagstructuur: kolommen overspannen en stabiliteit: liggers en vloeren stabiliteit: windverbanden stabiliteit: schijven, kernen draagstructuur U-bouw

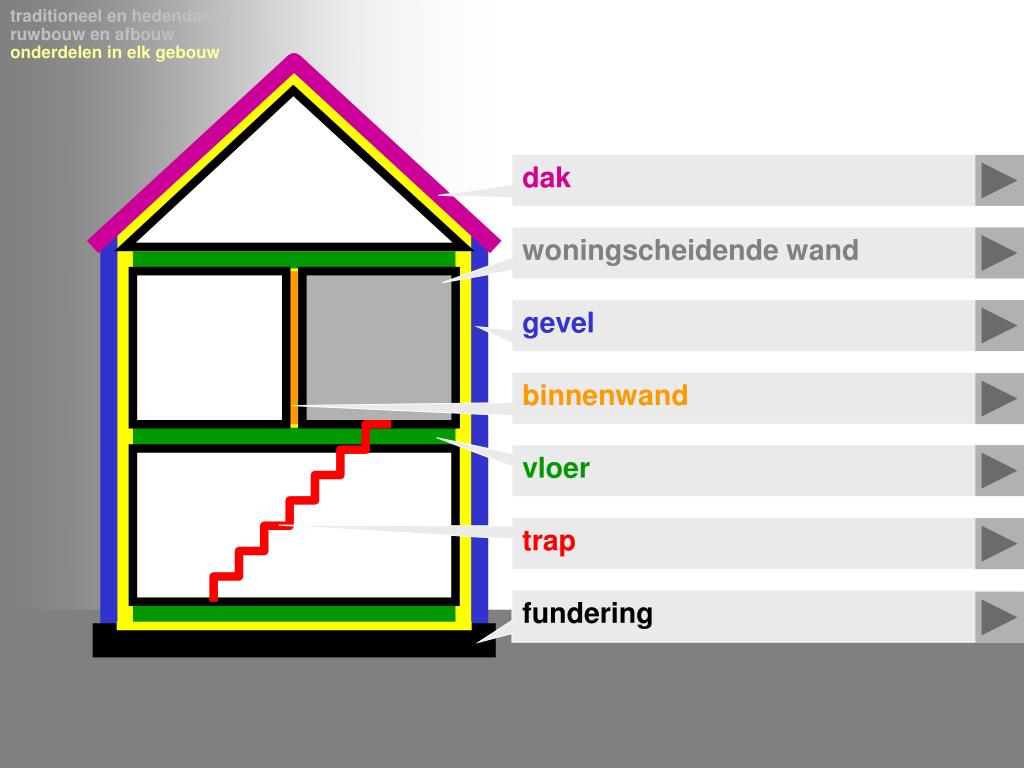

32. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw dak woningscheidende wand gevel binnenwand vloer trap fundering

33. bouw DELEN einde

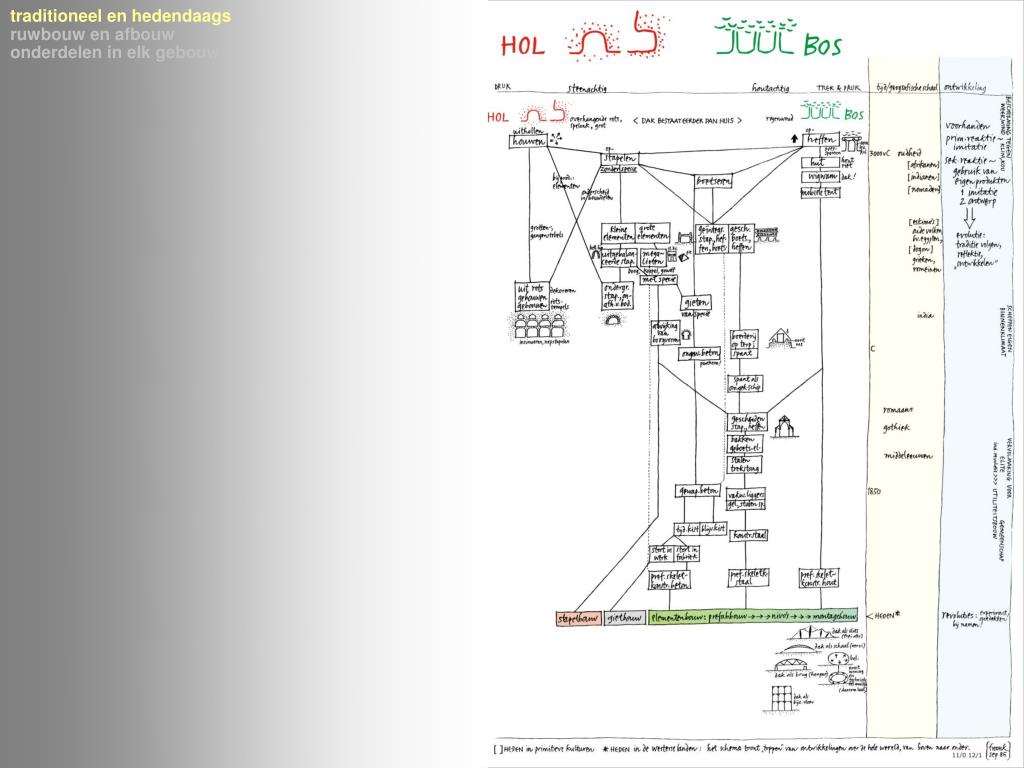

36. traditioneel en hedendaags ruwbouw en afbouw onderdelen in elk gebouw
