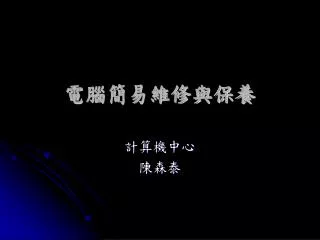

  1. 電腦簡易維修與保養 計算機中心 陳森泰

  2. 課程內容

  3. 電腦概論-主機結構

  4. 主機板 • CPU插槽 • 記憶體插槽 • 擴充卡插槽 • IDE插槽 • SATA插槽 • 電源插槽 • USB插槽

  5. 主機板介紹一 775CPU插槽 記憶體插槽

  6. IDE插槽 IDE與SATA排線 SATA插槽 主機板介紹二

  7. 主機板介紹三 電源插槽 主機板電源排線

  8. 主機板介紹四 主機板上的USB插座

  9. CPU處理器 • 目前市面上最常見的CPU處理器公司為AMD(超微) INTEL(英特爾)

  10. CPU處理器

  11. CPU處理器風扇篇 • 有CPU就會需要散熱 • 要散熱就要靠風扇

  12. RAM記憶體 • 記憶體有有分很多規格 • 以現在主流為DDR、DDR2 • 而早期有SDRAM 、EDORAM等~

  13. BIOS • 電腦中，基本輸出-輸入系統又稱BIOS是嵌入在電腦硬體系統上的最基本的軟體程式碼，主要的功能為: 提供系統的系統啟動的視覺上顯示，基本的鍵盤按鍵存取，以及提供與硬體元件之間的低階溝通: 從第二儲存系統中載入作業系統到隨機存取記憶體。BIOS 可以被視為是專與硬體溝通的核心之微小的作業系統。BIOS 通常是使用組合語言寫成的。

  14. 介面卡 • 介面卡有多種插槽如:AGP、PCI、ISA PCI-E • AGP和PCI-E為顯示卡擴充介面 • PCI和ISA就有多種介面卡可以使用如音效卡、USB擴充卡IEE1394卡等

  15. 硬碟、光碟機 • 硬碟對現在的電腦來說是很重要的一向存取裝置如果沒有它電腦幾乎是不能動作 • 而光碟機為補助存取的設備跟硬碟比起來就沒哪麼重要了

  16. 硬碟結構 • 超強永久磁鐵 • 檔片 • 讀寫頭 • 讀寫訊號放大器 • 空氣過濾器 • 除濕包

  17. 光碟機類型 • DVD-ROM光碟機 • CD-ROM光碟機 • DVD-RAM燒錄機 • DVD-RW燒錄機 • CD-RW燒錄機 • DVD-COMPACT機

  18. POWER電源供應器 傳統的ATX電源供應線插頭 滿足吃電的CPU：左邊是ATX12右邊是P6插頭

  19. 其他週邊與介面卡 • 印表機 • 掃瞄器 • 條碼掃瞄器 • 網路卡 • 音效卡 • 顯示卡

  20. 電腦故障排除 請在所有檢查前先行檢查排線接頭及電源線接頭有無鬆脫、斷裂、彎曲! • 螢幕﹙Monitor﹚ • 主機板﹙Main Board﹚ • 記憶體﹙Memory﹚ • 介面卡﹙Interface Card﹚ • 磁碟機﹙Interface Card﹚ • 鍵盤﹙Keybood﹚ • 滑鼠﹙Mouse﹚ • 電源供應器﹙Power﹚

  21. 螢幕﹙Monitor﹚ • 注意：只要是內部故障請送專業廠商修理，請勿自行拆卸，高壓電源非常危險 • 沒有任何顯示畫面：亮度調整是否調的太暗或內部高低壓電路故障。 • 三原色缺一或黑白：三原色內部各影像信號放大器故障。 • 畫面有亮光但是沒影像：內部影像信號放大器故障或內部CRT電子槍故障。

  22. 螢幕﹙Monitor﹚ • 畫面太亮或太暗，且調整無效：內部影像信號放大器故障。 • 畫面出現線條：內部消隱電路故障。 • 水平或垂直頻率不同步：電腦端介面卡頻率與螢幕水平頻率不同步或內部水平或垂直掃描電路故障或內部高壓電路故障。 • 畫面皺摺：內部水平或垂直掃描電路故障。內部高低壓電路故障。 • 內部發出高頻聲音：內部CRT電子槍故障。或內部線圈鬆動而導致震動的結果。

  23. 螢幕﹙Monitor﹚ • 按消磁鍵磁化狀況依舊：螢幕環境四周有大電源或螢幕四周有待磁性物質或地磁影響。 • 畫面抖動：電壓不穩或是否誤用220V電源或使用過久，螢幕過熱或四周照明設備導致錯覺﹙如日光燈﹚。 • 色彩不對：內部消磁偏向線圈故障或內部活動偏向線圈故障或純化磁鐵故障或聚焦磁鐵﹑聚焦線圈故障。

  24. 主機板﹙Main Board﹚ • 無法開機： • 電源供應器風扇有無轉動，電源指示燈有沒亮。 • 關掉電源將所有介面卡拔下，再接上電源開機，10~15秒揚聲器沒聲響則主機板故障。 • Jumper插錯： • 重新依照主機板說明手冊調整。 • 只有游標在螢幕左上角閃爍時： • 拆掉所有介面卡只留下顯示卡若還是一樣，則是主機板故障。 • 若有畫面產生，此時將介面卡一一插回，可找出是哪塊介面卡出問題。﹙記得插卡裝卡時要關閉電源﹚ • 操作過程當機： • 測試是否是軟體當機可以鍵盤上之NumLock按鍵測試，如可切換則是軟體當機，否則是硬體當機。 • 檢示目前平台內之設定有無衝突。

  25. 主機板﹙Main Board﹚ • 硬體當機： • 問題眾多，零件品質不良﹑電壓不穩﹑灰塵都有可能。 • 記憶體故障： • BIOS故障： • 可能電池電力用完，使BIOS RAM設定消失。  • 主機板之擴充匯流排故障： • 插槽本身問題，多是灰塵太多接觸不良。 • 相關記憶體的狀況： • 主機板開機時會先檢查記憶體，當檢查內容有誤時，會強迫CPU停止工作。大致有幾項原因........ • 接觸不良，拔出重插記憶體。 • BIOS設定有問題。 • 記憶體品質不良﹑老化﹑速度不夠。

  26. 主機板﹙Main Board﹚ • 其他常見問題： • 主機板被生鏽破裂電池之電解液腐蝕，不要長時間不用電腦，保持使用環境之乾燥，並常常檢查。 • CPU過熱，風扇故障。 • 主機板或介面卡IC元件老化。 • 接觸不良，清除灰塵，將接線或介面卡重插。 • 靜電干擾，可將機殼金屬外殼接地。 • 超頻。 • 電源供應器功率不足，除去不用的周邊設備，或增購大功率之電源供應器。 • 快取記憶體故障。

  27. 嗶聲的方式 • 連續的嗶叫聲 • 記憶體沒插好或損壞 • 1長2短的叫 顯示卡沒插好或顯示卡的記憶體有問題

  28. 記憶體﹙Memory﹚ • 開機後連續發出5～8短聲： • 開機後POST記憶體時一半便停止且發出連續短聲： • 以上兩種狀況多是記憶體模組故障，關機後將記體拔起重插，如仍有問題則需更換記憶體。 • 拔起後可將插槽清理一下，現市售有小型吸塵器或用吹風機。

  29. 介面卡﹙Interface Card﹚ 顯示卡： • 先確定是否為螢幕的問題，可將亮度跟對比都調到最大，若呈現反白，則螢幕正常。 • 訊號線是否斷裂。 • 拆下顯示卡後開機，若出現"一長兩短"聲則是顯示卡故障，若無聲響則是主機板故障。 • Jumper沒有調好，請參考說明書調整。 • 顯示卡鬆動，請拔出重插。

  30. 介面卡﹙Interface Card﹚ 其他： • 開機後出現兩長聲則是顯示卡故障或鬆動。 • 畫面閃動或混亂則是顯示卡上之記憶體故障或鬆動。 • 顯示卡顯示頻率有時會與軟體衝到。

  31. 磁碟機﹙Interface Card﹚ 軟碟機： • 磁片品不佳，或發霉或消磁，或新磁片未格式化，可換一片磁片試試。 • 控制卡沒插好或排線鬆脫。 • POST時兩台磁碟機一起亮起，則是訊號線接反了。 • BIOS設定錯誤。 • 讀寫頭骯髒，可用清潔片清潔。

  32. 磁碟機﹙Interface Card﹚ 硬碟機： • BIOS設定錯誤，請重新設定。 • 硬碟內無開機檔，請將必須之檔案用軟碟開機後拷入。 • 分割區出問題，請重新FDISK規劃。 • 第零軌損壞，此硬碟將無法開機只有更新。 • 中毒，可用軟體清除，但若無法清除時只有重新FDISK一途了。 • Jumper調整錯誤，將第一台﹙Master﹚調成第二台﹙Slave﹚。 • 硬碟本身損壞。

  33. 磁碟機﹙Interface Card﹚ • 光碟機讀不到片子，常發生在無法讀取自己燒錄的光碟片。以原版的光碟片讀讀看，若能正常讀取，則代表本部光碟機會挑片。解決的辦法大概只有換一部光碟機了。 • 另外一個方式，就是先利用光碟清潔片試試看。或者，將光碟片的讀取面清潔看看。 • 無法開啟，先查查光碟機電源線是否接好？可注意電腦開機時，光碟機的讀取燈是否亮起。 • 若仍無法開啟，可由光碟機的緊急開啟孔拉出托盤，取出其間的光碟片。

  34. 鍵盤﹙Keybood﹚ • 被灰塵或液體滲入，平時時常清潔鍵盤盡量避免液體滲入以免造成短路

  35. 滑鼠﹙Mouse﹚ • 串列埠故障。 • 滑鼠墊清潔。 • 滾珠的清潔，取出滑鼠滾珠，以中性清潔劑清洗後用清水沖淨擦乾。 • 滾軸的清潔，取出滾珠後，清除滾軸上的灰塵細屑。

  36. 電源供應器﹙Power﹚ • 無任何電源： • 檢視風扇是否轉動，電源線有無脫落，如果沒問題則是電源供應器損壞。 • 電腦當機： • 增加新週邊超過電源供應器的負荷。 • 電源電壓不穩。 • 瞬間開關機。
