  1. Arvuti komplekteerimine Võrumaa Kutsehariduskeskus Aap-10 Marek Paas Rait Ernits Jaanus Liinamäe

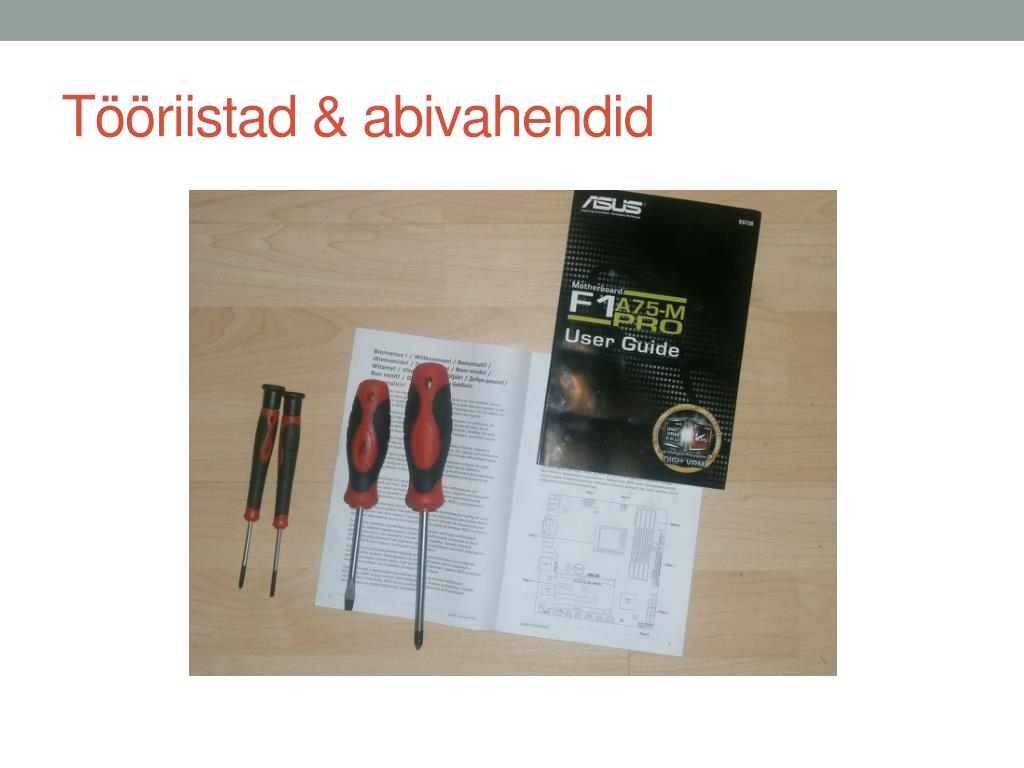

  2. Tööriistad & abivahendid

  3. Kruvid

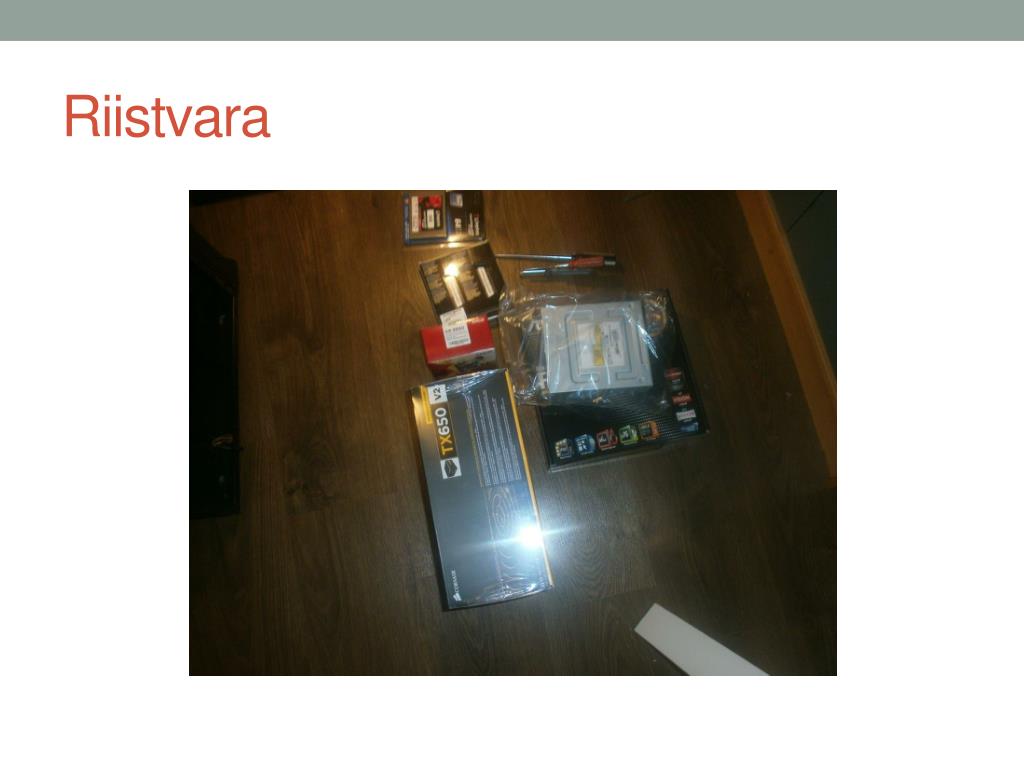

  4. Riistvara

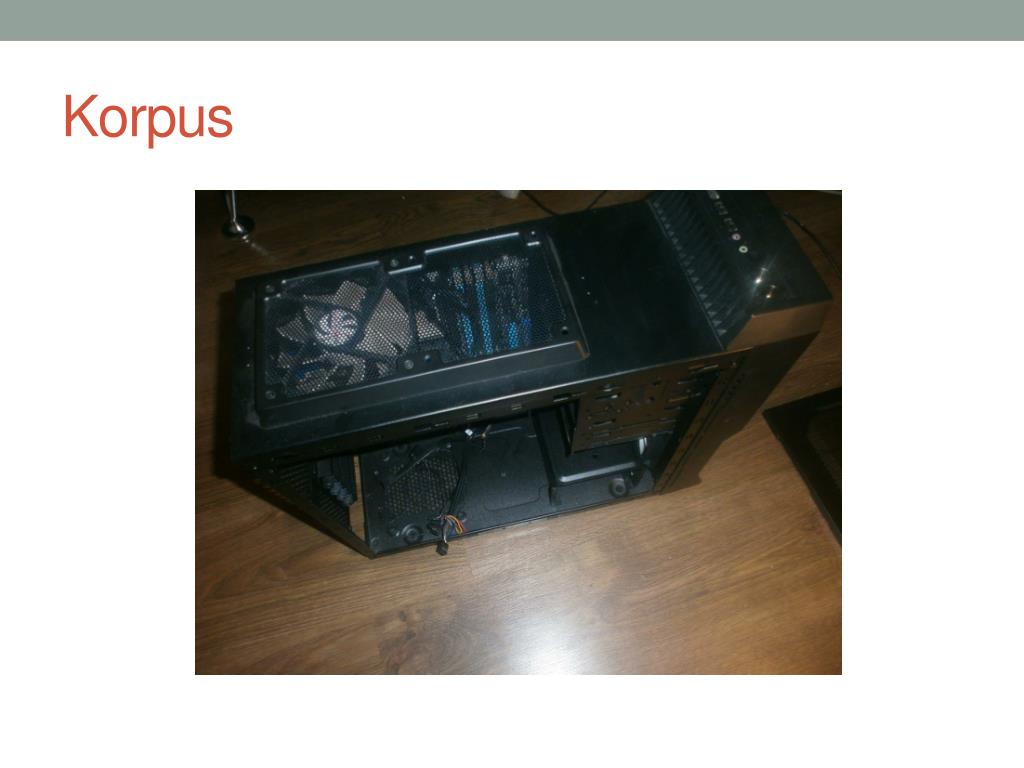

  5. Korpus

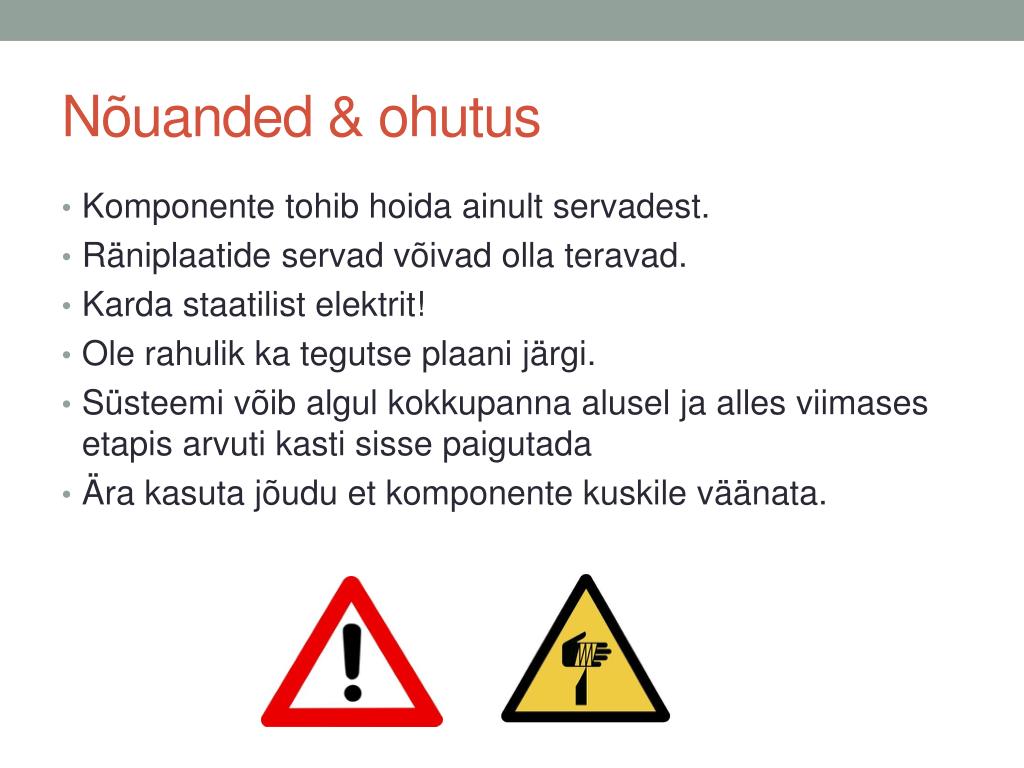

  6. Nõuanded & ohutus • Komponente tohib hoida ainult servadest. • Räniplaatide servad võivad olla teravad. • Karda staatilist elektrit! • Ole rahulik ka tegutse plaani järgi. • Süsteemi võib algul kokkupanna alusel ja alles viimases etapis arvuti kasti sisse paigutada • Ära kasuta jõudu et komponente kuskile väänata.

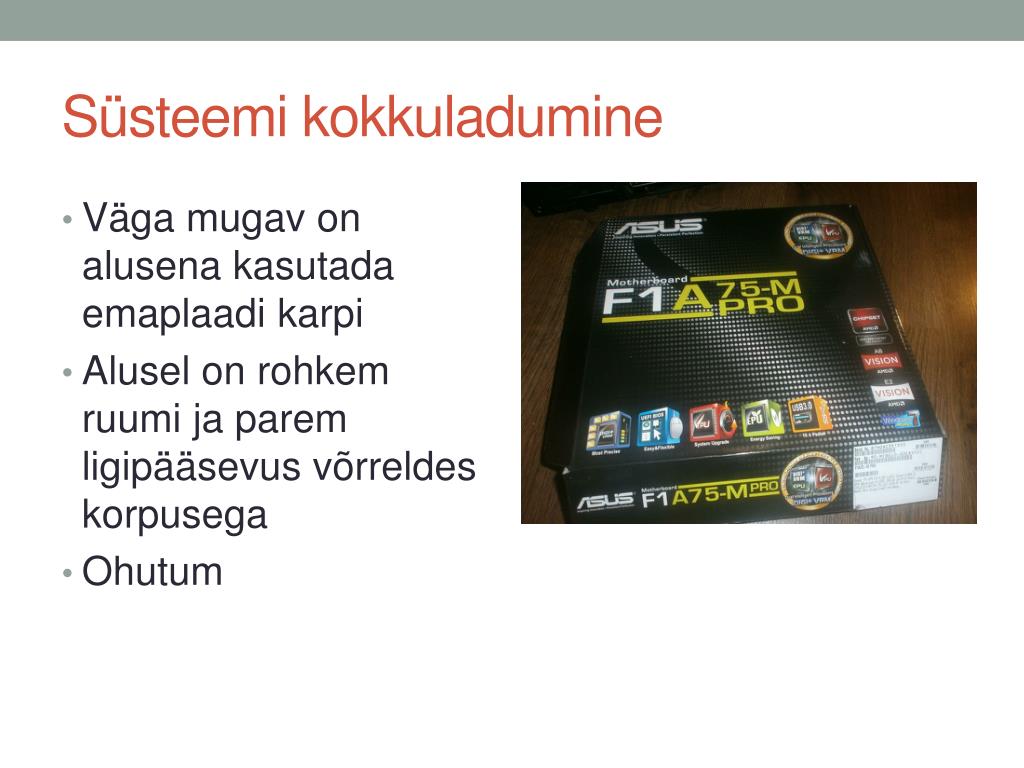

  7. Süsteemi kokkuladumine • Väga mugav on alusena kasutada emaplaadi karpi • Alusel on rohkem ruumi ja parem ligipääsevus võrreldes korpusega • Ohutum

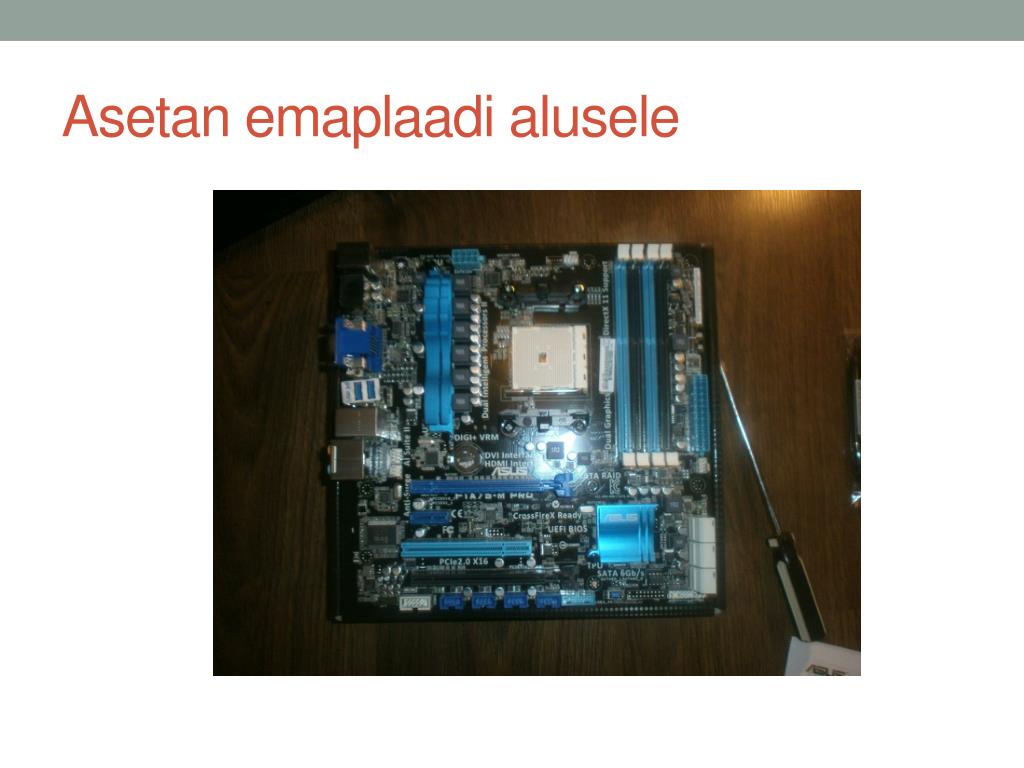

  8. Asetan emaplaadi alusele

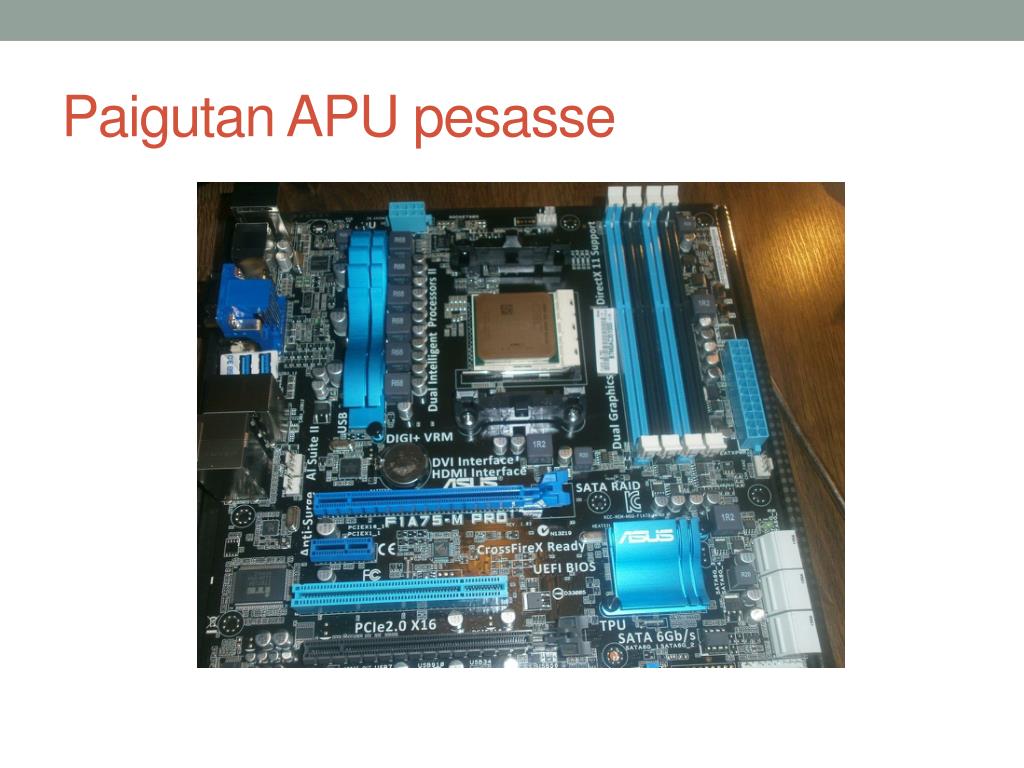

  9. Paigutan APU pesasse

  10. Protsessori jahutus • Uuel jahutil on termopasta juba olemas • Soovitatav on tehase pasta maha võtta ja kasutada oma termopastat • Ära ürita pasta pealt säästa! • Ühenda protsessori jahutus (manual)

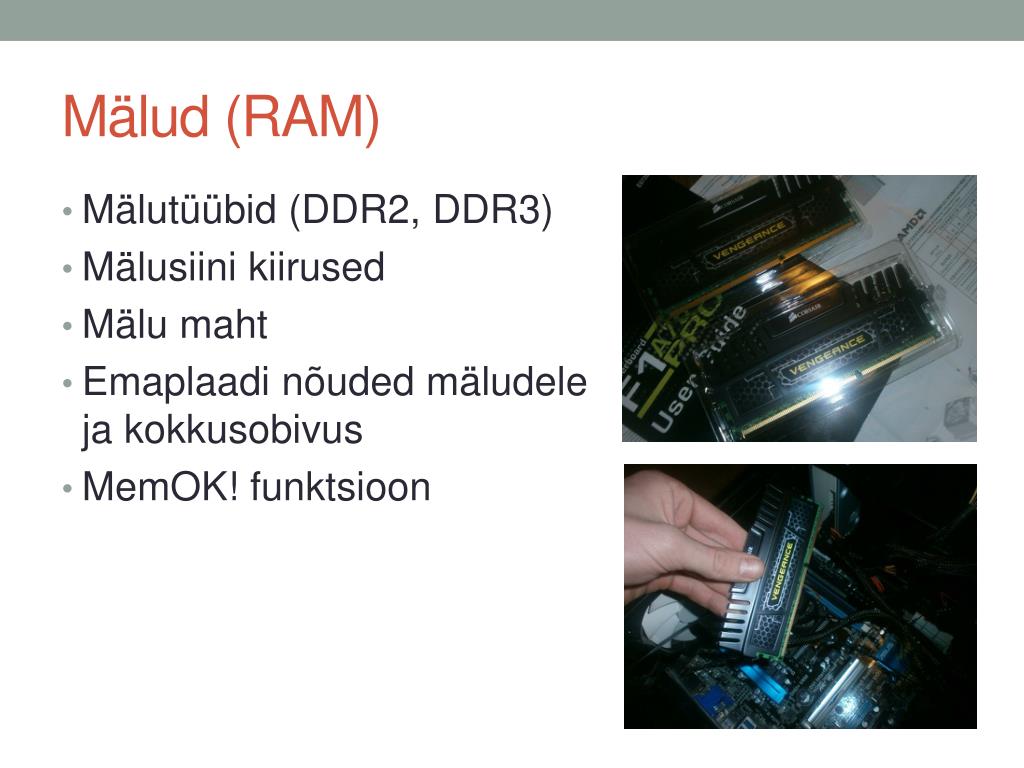

  11. Mälud (RAM) • Mälutüübid (DDR2, DDR3) • Mälusiini kiirused • Mälu maht • Emaplaadi nõuded mäludele ja kokkusobivus • MemOK! funktsioon

  12. CorsairVengeance 4GB + 4GB

  13. Arvuti kasti ettevalmistamine • Paigaldan kasti I/O paneeli (emaplaadiga kaasas) • Lisan emaplaadi kõrgenduskruvid ja nende peale paigaldan emaplaadi • Kinnitan emaplaadi

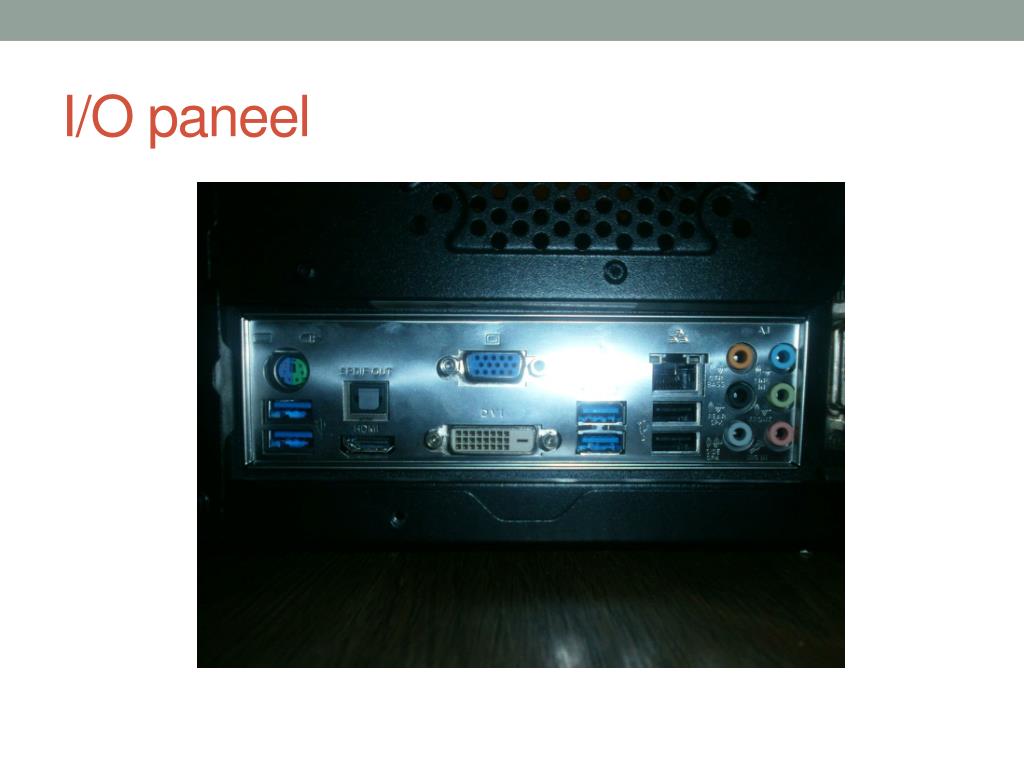

  14. I/O paneel

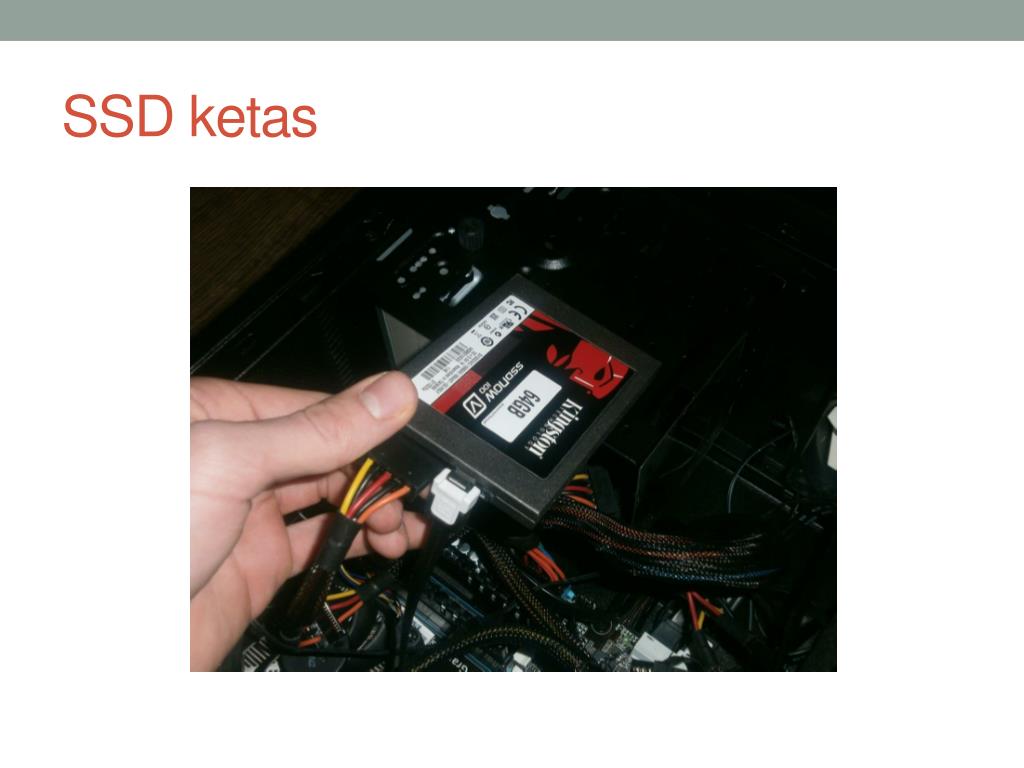

  15. SSD ketas

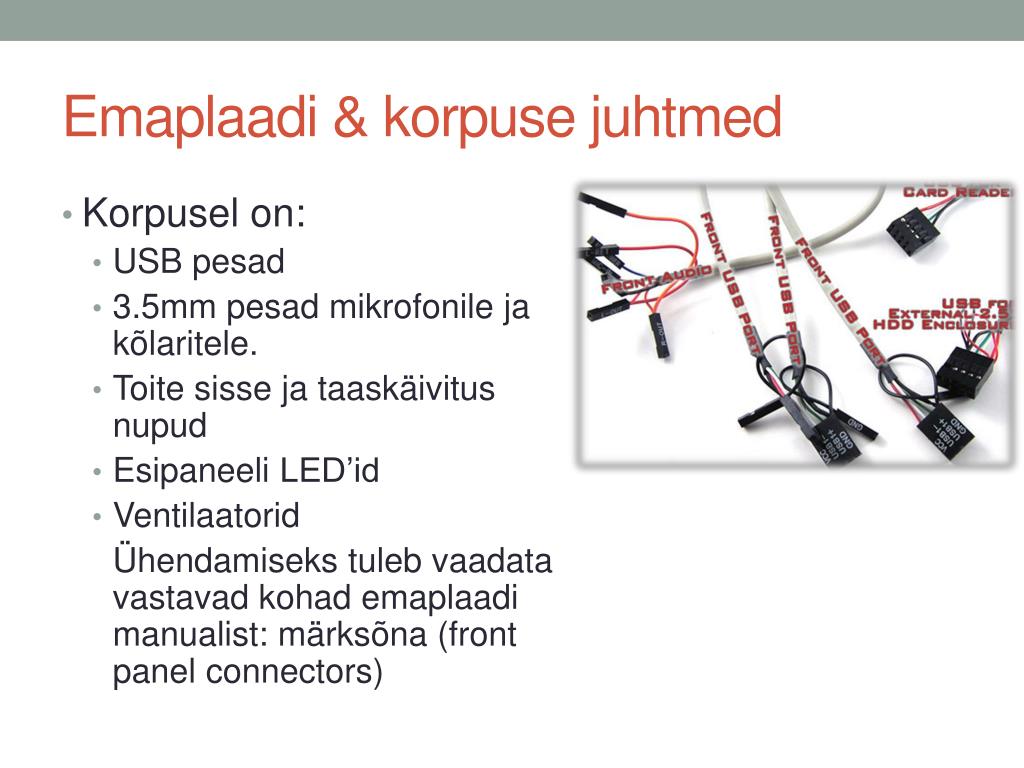

  16. Emaplaadi & korpuse juhtmed • Korpusel on: • USB pesad • 3.5mm pesad mikrofonile ja kõlaritele. • Toite sisse ja taaskäivitus nupud • Esipaneeli LED’id • Ventilaatorid Ühendamiseks tuleb vaadata vastavad kohad emaplaadi manualist: märksõna (front panelconnectors)

  17. Toiteplokk • Toiteplokki ostes tuleks jälgida: • Brändi • Efektiivsuse märgistust • võimsust (W) • Ühendusliideseid • Amprid: kaks või üks 12V liin(i)? • Müra

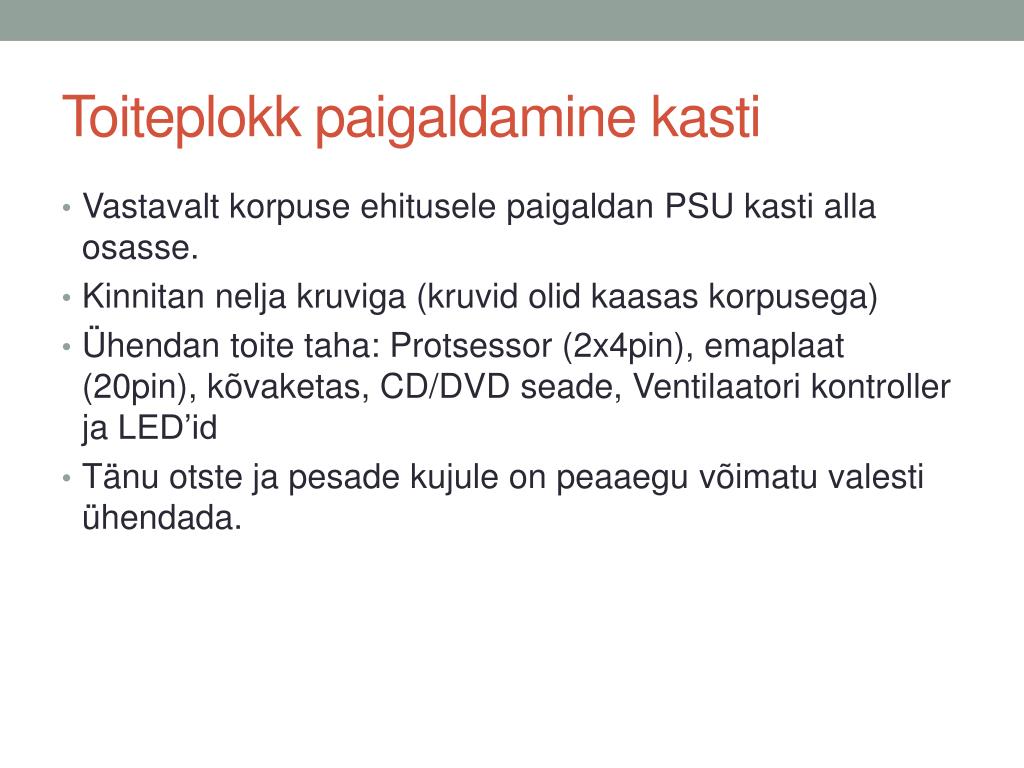

  18. Toiteplokk paigaldamine kasti • Vastavalt korpuse ehitusele paigaldan PSU kasti alla osasse. • Kinnitan nelja kruviga (kruvid olid kaasas korpusega) • Ühendan toite taha: Protsessor (2x4pin), emaplaat (20pin), kõvaketas, CD/DVD seade, Ventilaatori kontroller ja LED’id • Tänu otste ja pesade kujule on peaaegu võimatu valesti ühendada.

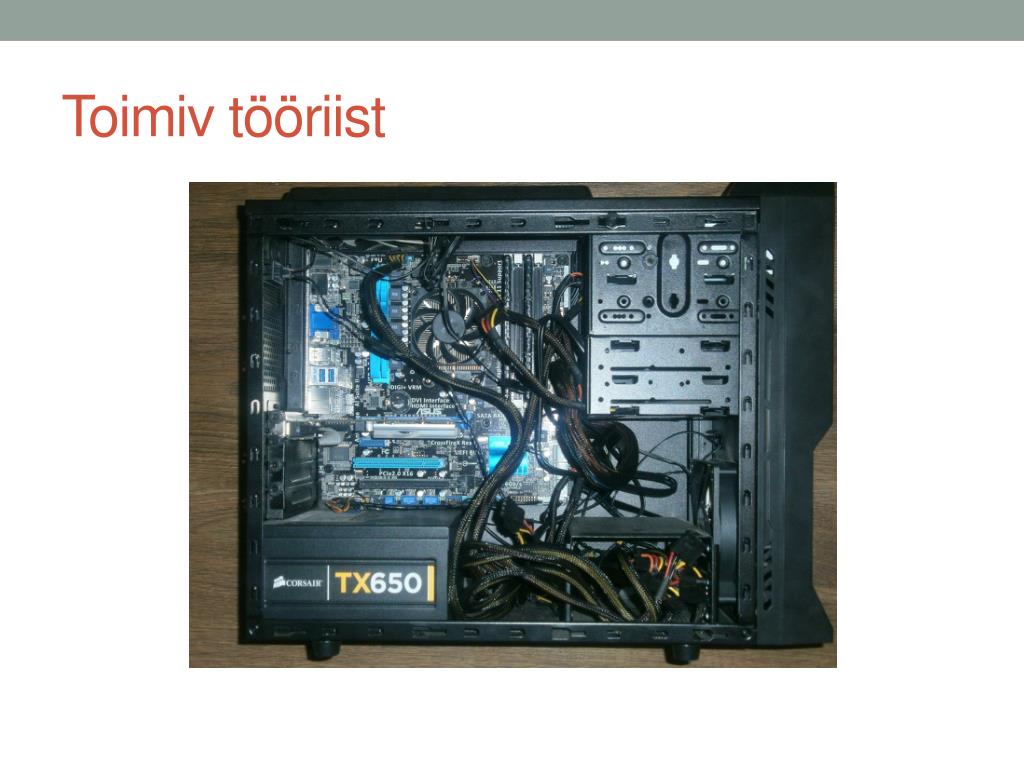

  19. Toimiv tööriist

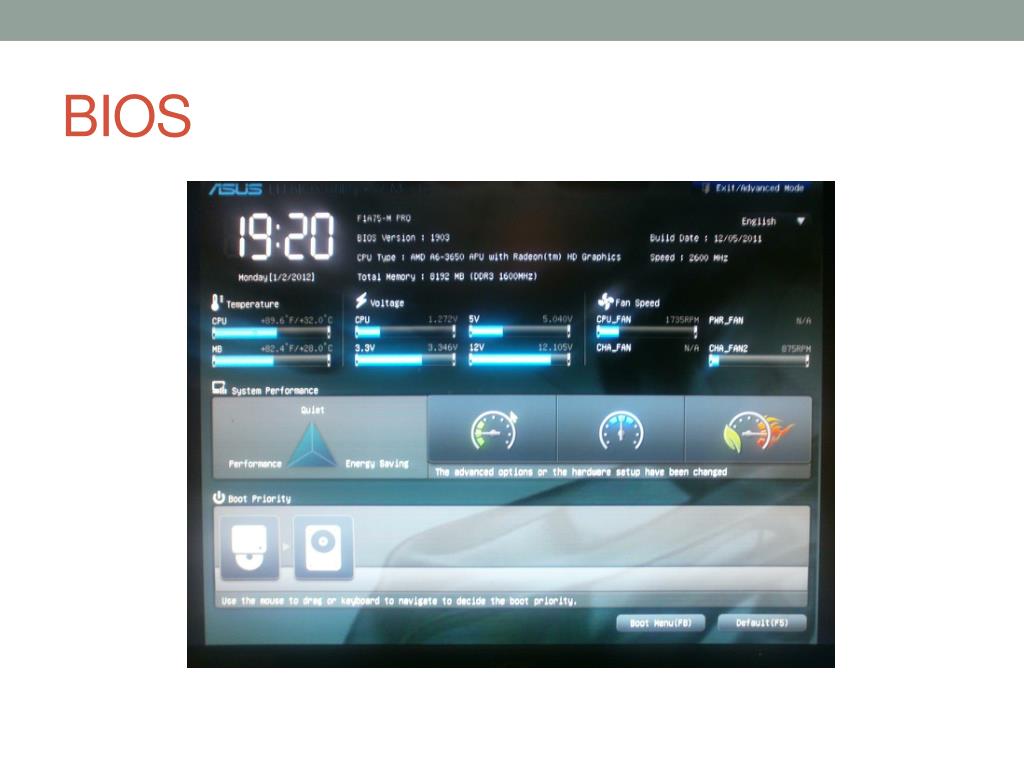

  20. BIOS

  21. Emaplaadi funktsioonid

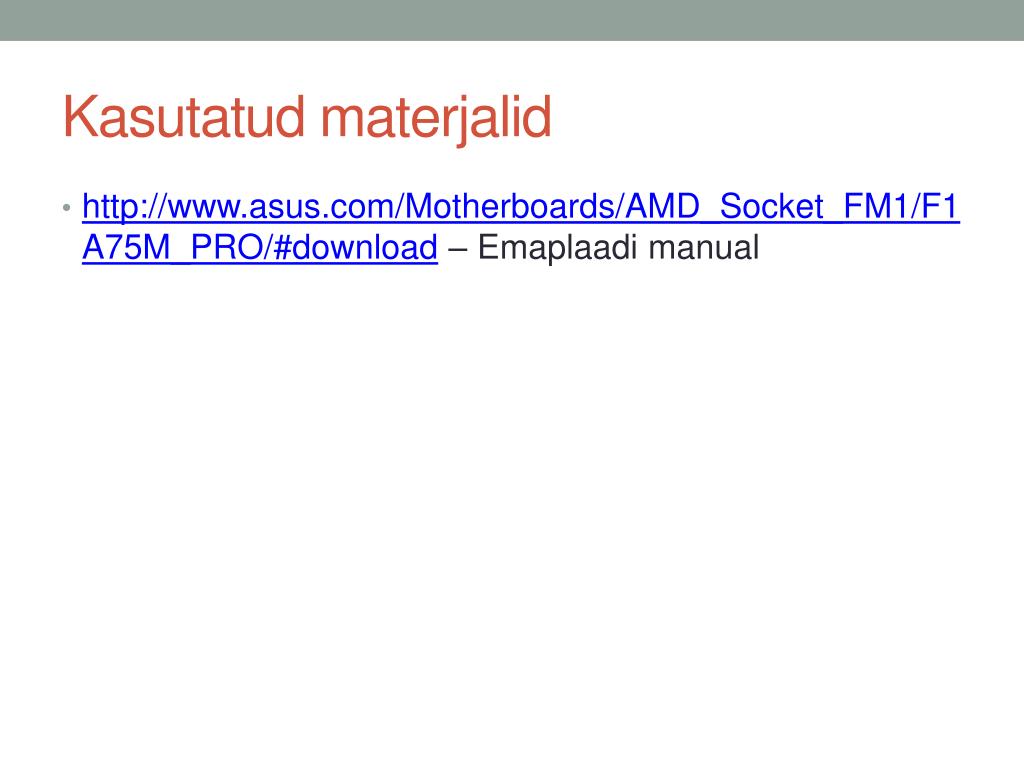

  22. Kasutatud materjalid • http://www.asus.com/Motherboards/AMD_Socket_FM1/F1A75M_PRO/#download – Emaplaadi manual

  23. Tänan kuulamast!
