Presentation Transcript

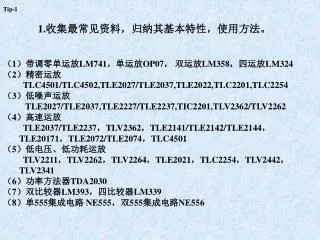

  1. 1.收集最常见资料,归纳其基本特性,使用方法。 (1)带调零单运放LM741,单运放OP07, 双运放LM358,四运放LM324 (2)精密运放 TLC4501/TLC4502,TLE2027/TLE2037,TLE2022,TLC2201,TLC2254 (3)低噪声运放 TLE2027/TLE2037,TLE2227/TLE2237,TIC2201,TLV2362/TLV2262 (4)高速运放 TLE2037/TLE2237,TLV2362,TLE2141/TLE2142/TLE2144,TLE20171,TLE2072/TLE2074,TLC4501 (5)低电压、低功耗运放 TLV2211,TLV2262,TLV2264,TLE2021,TLC2254,TLV2442, TLV2341 (6)功率方法器TDA2030 (7)双比较器LM393,四比较器LM339 (8)单555集成电路 NE555,双555集成电路NE556 Tip-1

  2. 2.收集最常见仿真设计软件,熟悉使用方法。 (1)EWB5.0, Multisim2001,protel99,protel-DXP,Pspice9.1 orCAD (2)简单有源低通设计filterLab Tip-2 3.收集最常见设计数据,熟悉使用方法。 (1)滤波器传递函数 4.收集常用电路,熟悉设计方法。 (1)电压放大:同相器,反相器,跟随器,加法器,单运放差分器,三运放差分器 (2)电流放大 (3)积分器,微分器 (4)一阶低通,一阶高通,二阶低通,二阶高通,二阶带通,双T陷波 (5)比较器,窗口比较器,施密特触发器,带回滞特性的比较器 (6)小信号半波/全波整流,正弦信号均值、峰值、有效值 (7)运放的多谐振荡器,正弦振荡器。 (8)V-F,F-V,I-V,V-I转换电路 (9)555集成电路的比较器,单稳态触发、定时,多谐振荡。 (10)ICL8038波形发生器 (11)ICL7106显示模块

  3. 5.单运放差分,三运放差分 要求:放大倍数1~1000可调(用电位器), 共模抑制用电位调整 差分输出用模拟电桥电路 Tip-3 参考设计

  4. 6.设计要求为运放采用±15V供电,输入电压直接采用供电电源 提供的正电压,电流源为1mA,运放的饱和电压为±13V,纯 电阻负载,且最大可能的电阻值为10k。 Tip-4 参考设计值

  5. 7.设计一个小信号(幅度小于1V)处理电路,完成如下功能7.设计一个小信号(幅度小于1V)处理电路,完成如下功能 (1)整流(2)输出均值(3)输出峰值(4)输出有效值 Tip-5 8. 用555实现周期约为1.5mmd的正弦波 设计提示:(1)555输出近似50%的周期约1.5ms方波 (2)设计一个二阶低通滤除2次以上高次谐波。 (3)设计一个1阶高通,滤除直流。 注意:为防止滤波器饱和,方波信号需要衰减。 扩展:(1)如何控制输出的幅度 (2)如何控制s输出频率 (3)用该方法可产生正弦波的频率范围。

  6. 9.设计具有延时启动的定时控制电路 Tip-6 (1)触点开关模拟 产生触发信号 (2)产生相差0.2s的 触发信号 (3)输出5s和10s 启动定时控制电平 (4)用发光管 监视定时时间 (5)用示波器 监视延时启动时间

  7. 10.归纳滤波器设计数据(用自选软件) (1)画出n=1~5的Butterworth函数幅频特性曲线 (2)画出n=1~5的通带最大波动0.1dB的Chebyshev函数幅频特性曲线 (2)画出n=1~5的通带最大波动0.5dB的Chebyshev函数幅频特性曲线 (2)画出n=1~5的通带最大波动1dB的Chebyshev函数幅频特性曲线 (2)画出n=1~5的通带最大波动2dB的Chebyshev函数幅频特性曲线 Tip-7 11.低频生物电小信号前级处理 (1)差分放大 (2)高通+低通滤波 (3)50Hz陷波 12.放大器带宽分析 单极点模型及其应用分析

  8. 13.非理想放大器带宽分析 图中用LM324运算放大器 (1)查阅LM324技术数据图表开环增益曲线,确定开环增益3dB带宽。 (2)用单极点模型作为该开环增益特性的模型,若Rf=200k,求闭环增益表达式,并求直流增益及3dB带宽。 (3)若要求3dB带宽最低10kHz,求Rf的最大值,并确定最大可能的直流增益。 (4)若用(3)中电路2级链接,求链接后的3dB带宽。 (5)若用两级同样闭环直流增益的放大器链接,要求3dB带宽至少为10kHz,则两级放大器的反馈电阻应取多少,并确定最大的直流增益值。 (6)考虑若将反馈电阻上串连或并联一只电容后,对3dB带宽的影响。 Tip-8
