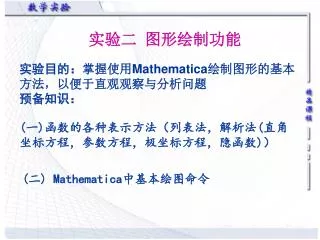

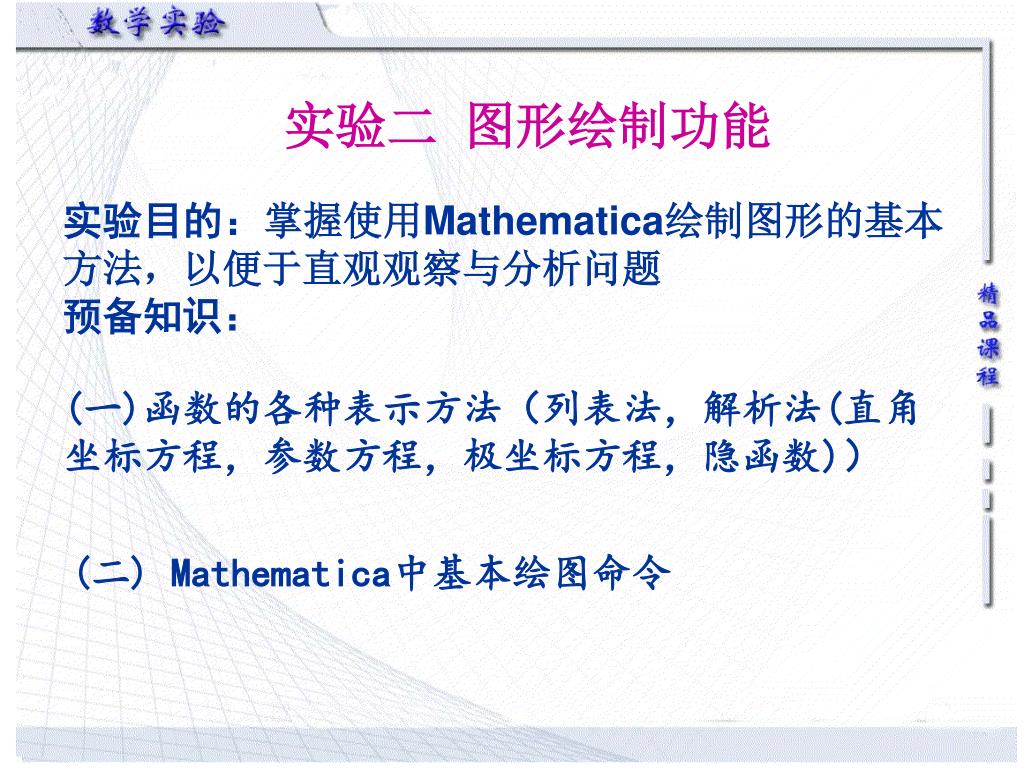

实验二图形绘制功能 实验目的：掌握使用Mathematica绘制图形的基本方法，以便于直观观察与分析问题预备知识： (一)函数的各种表示方法（列表法，解析法(直角坐标方程，参数方程，极坐标方程，隐函数)） (二) Mathematica中基本绘图命令

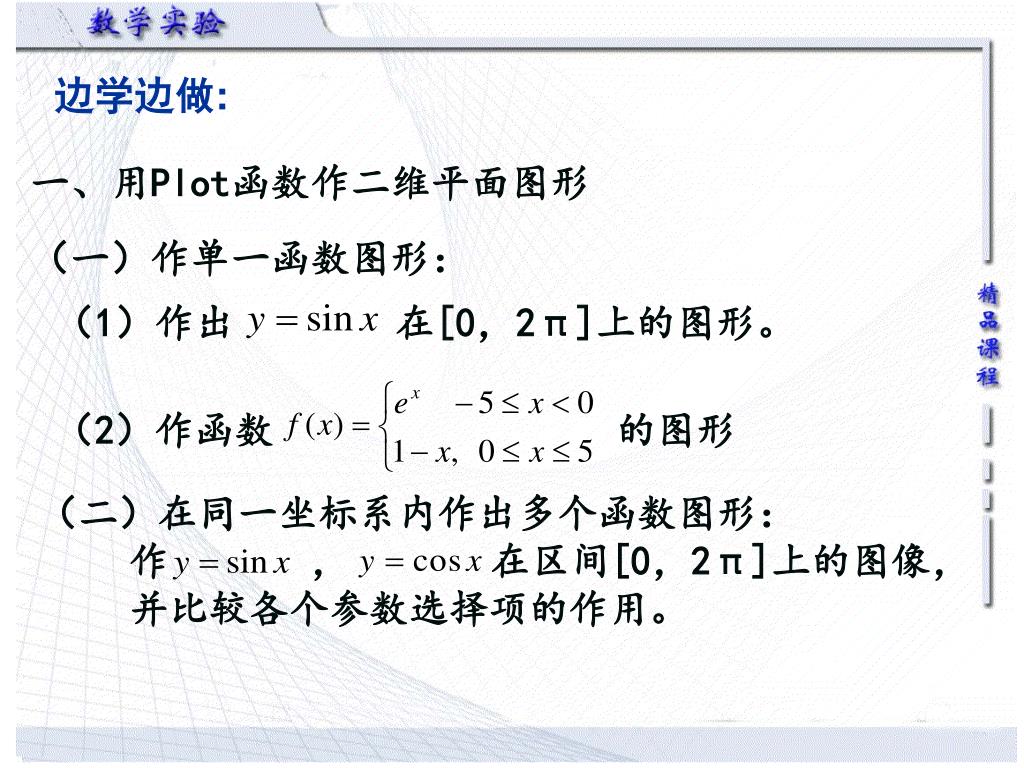

边学边做: 一、用Plot函数作二维平面图形（一）作单一函数图形：（1）作出在[0，2π]上的图形。（2）作函数的图形（二）在同一坐标系内作出多个函数图形：作，在区间[0，2π]上的图像，并比较各个参数选择项的作用。

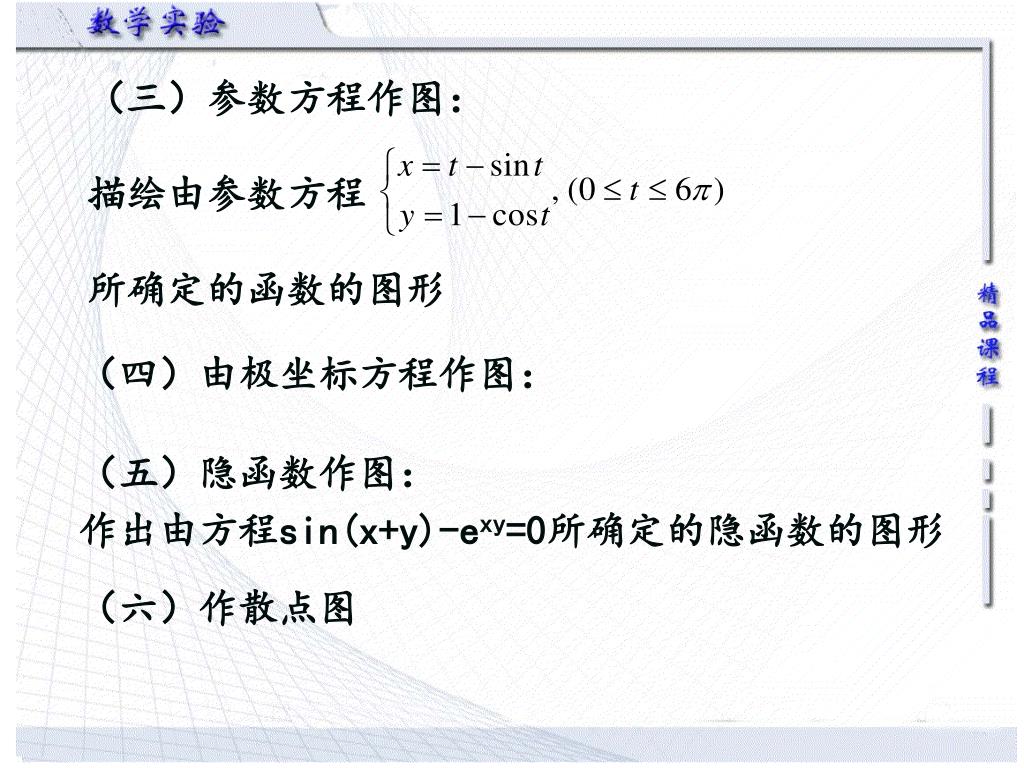

（三）参数方程作图：描绘由参数方程 所确定的函数的图形（四）由极坐标方程作图：（五）隐函数作图：作出由方程sin(x+y)-exy=0所确定的隐函数的图形（六）作散点图

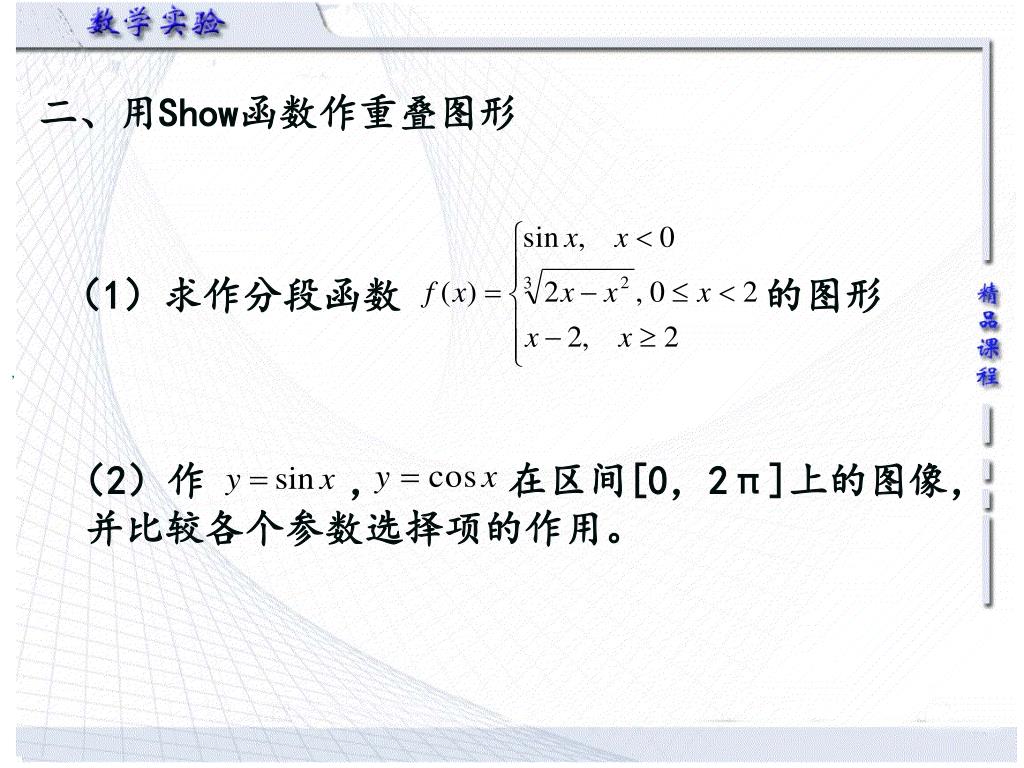

二、用Show函数作重叠图形 （1）求作分段函数的图形，（2）作，在区间[0，2π]上的图像，并比较各个参数选择项的作用。

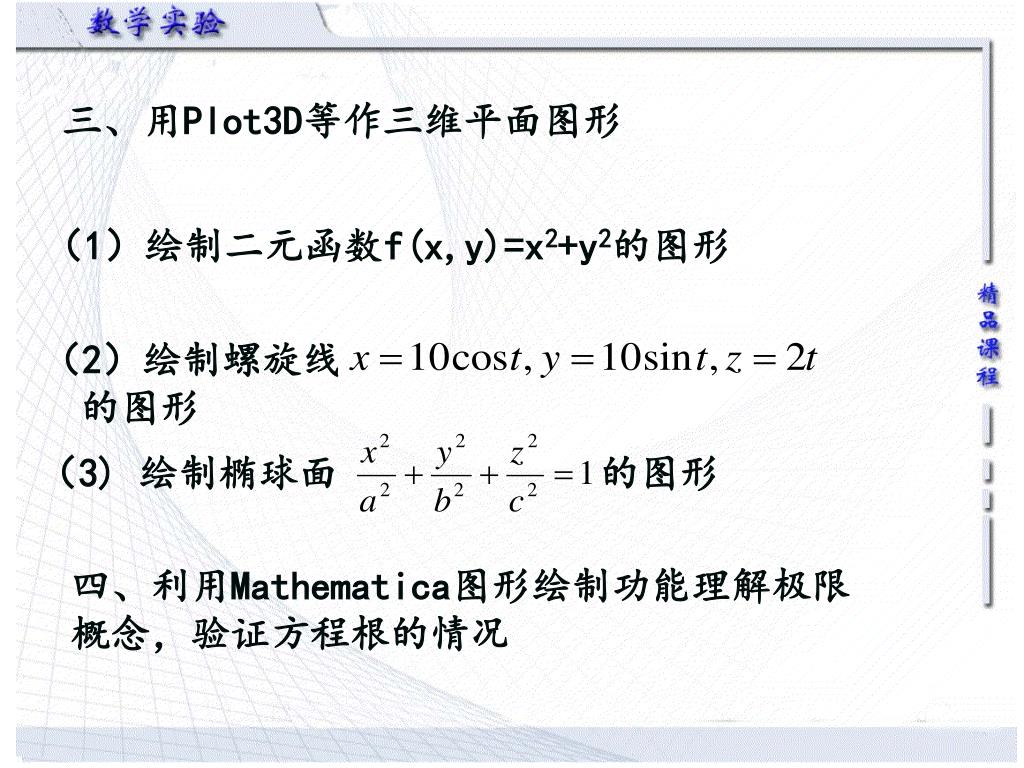

三、用Plot3D等作三维平面图形 （1）绘制二元函数f(x,y)=x2+y2的图形（2）绘制螺旋线的图形（3) 绘制椭球面的图形四、利用Mathematica图形绘制功能理解极限概念，验证方程根的情况

学生实验： 一、基础部分 1．作函数在（-2，4）内的图形 2．作函数在[-4π，4π]上的图形 3．作出由参数方程确定的图形 4．作出曲面的图形。 5．使用函数生成的数据，画出　，在[0，1]上的散点图和函数图形

（１）绘制多个幂函数（如y=x，y=x^2，y=x^(-2)等）在区间（０,２）上的图形，并由此观察幂函数的特性（如奇偶性，单调性，开口大小等）（１）绘制多个幂函数（如y=x，y=x^2，y=x^(-2)等）在区间（０,２）上的图形，并由此观察幂函数的特性（如奇偶性，单调性，开口大小等）（２）有人说，与幂函数相比，指数函数是急脾气，对数函数是慢性子，你能通过Mathematica软件的作图功能对此作出解释吗？（３）下表是某地区粮食产量(百万吨）与同期人口（百万）统计数据，请绘制粮食产量和人口随时间增长的函数图形，针对粮食能否自给自足问题，就过去，现在，将来发表见解。二、应用部分

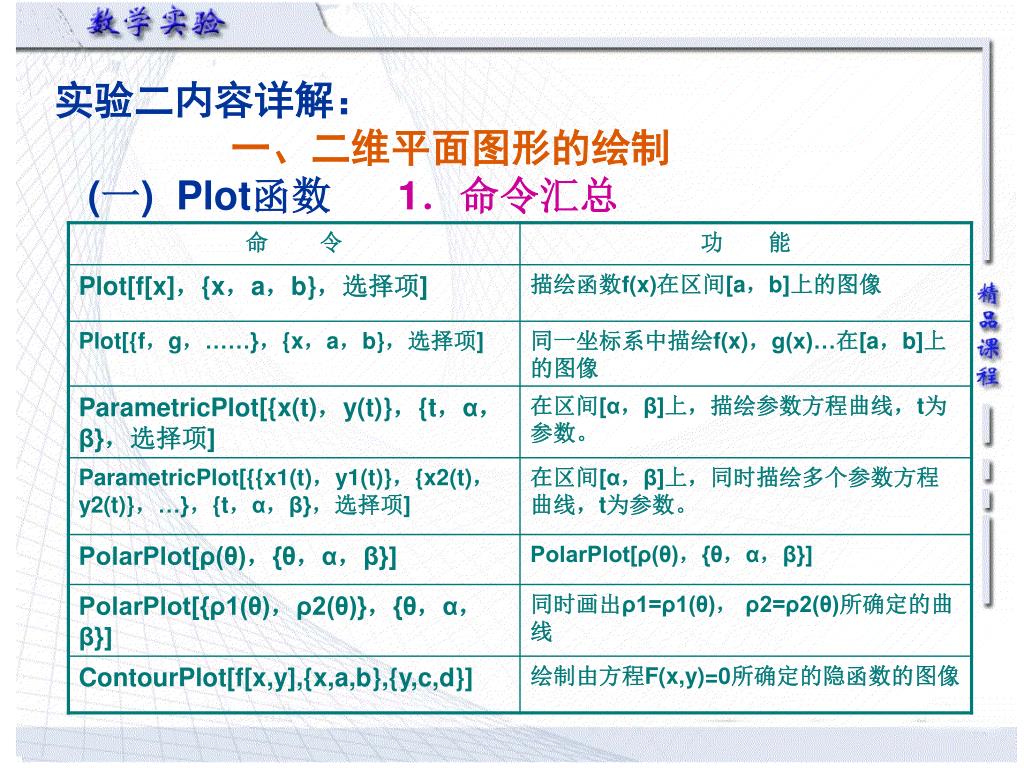

实验二内容详解： 一、二维平面图形的绘制 (一) Plot函数 1．命令汇总

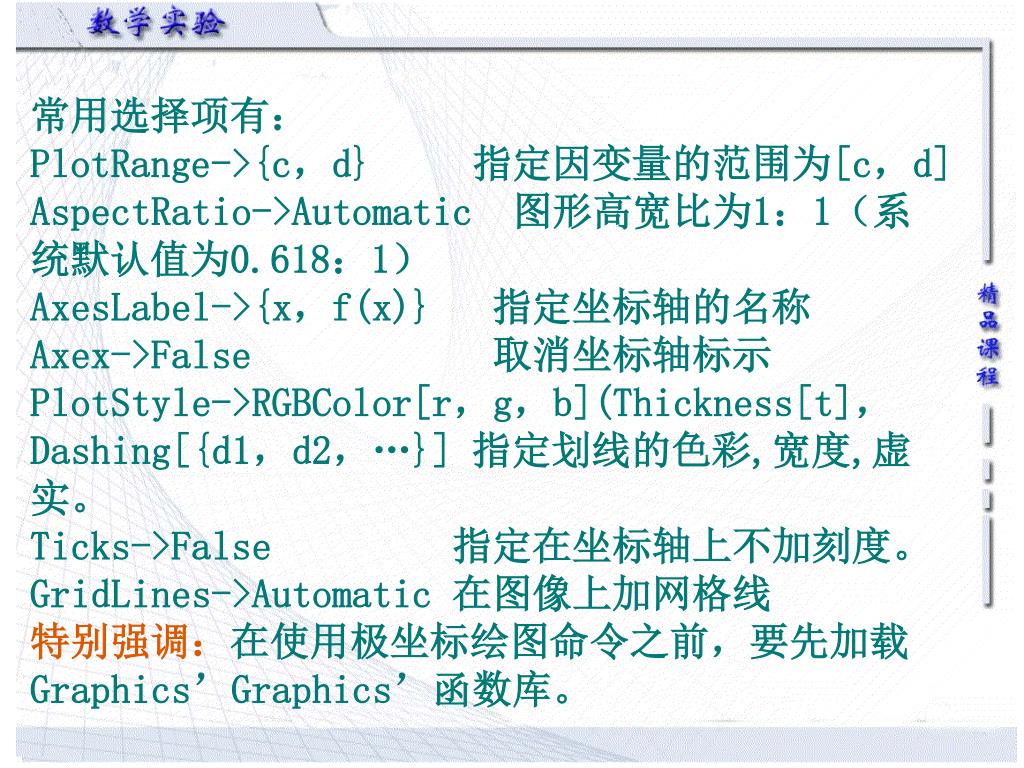

常用选择项有： PlotRange->{c，d} 指定因变量的范围为[c，d] AspectRatio->Automatic 图形高宽比为1：1（系统默认值为0.618：1） AxesLabel->{x，f(x)} 指定坐标轴的名称 Axex->False 取消坐标轴标示 PlotStyle->RGBColor[r，g，b](Thickness[t]，Dashing[{d1，d2，…}] 指定划线的色彩,宽度,虚实。 Ticks->False 指定在坐标轴上不加刻度。 GridLines->Automatic 在图像上加网格线特别强调：在使用极坐标绘图命令之前，要先加载Graphics’Graphics’函数库。

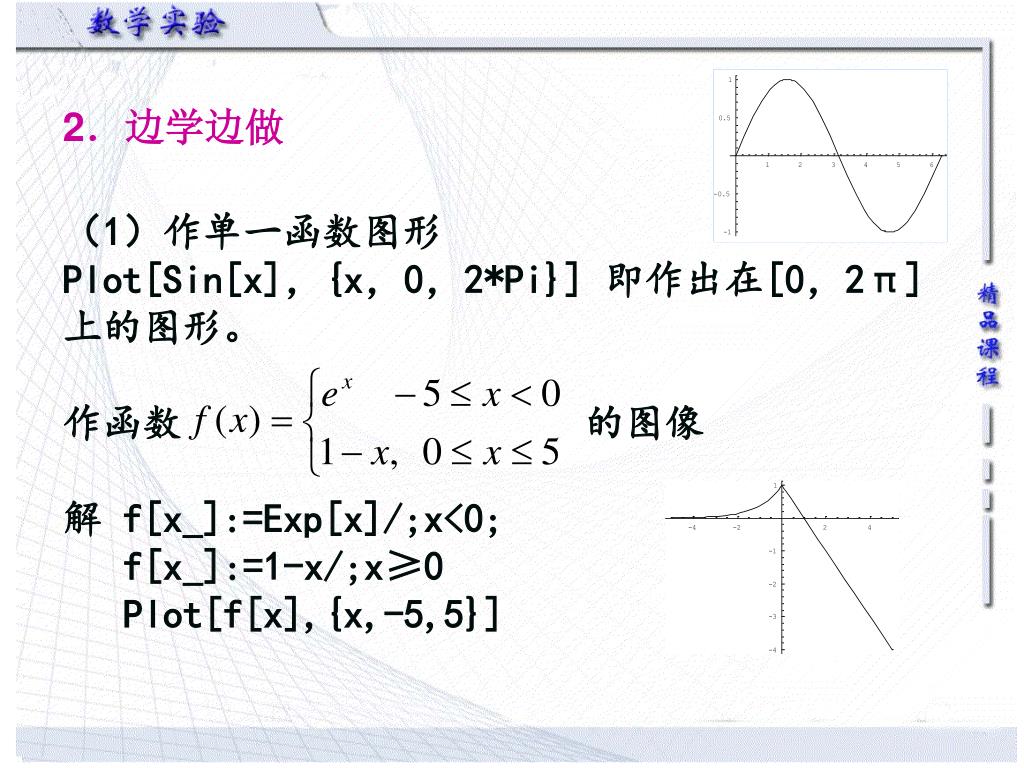

2．边学边做（1）作单一函数图形Plot[Sin[x]，{x，0，2*Pi}] 即作出在[0，2π]上的图形。作函数的图像解 f[x_]:=Exp[x]/;x<0; f[x_]:=1-x/;x≥0 Plot[f[x],{x,-5,5}]

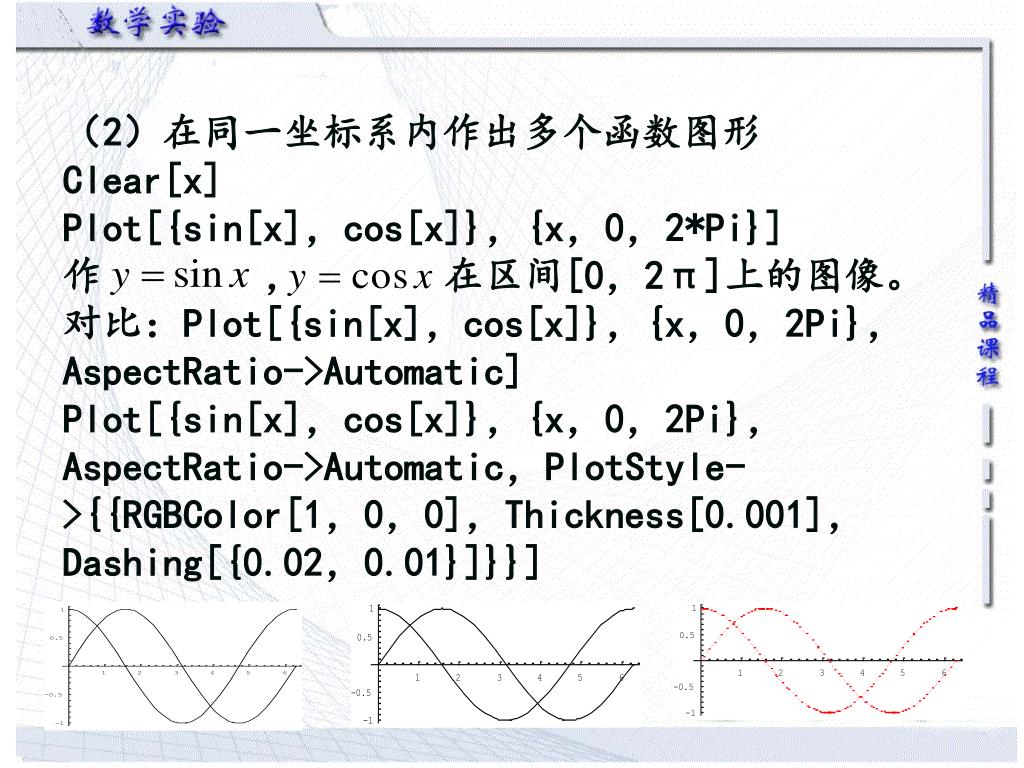

（2）在同一坐标系内作出多个函数图形Clear[x]Plot[{sin[x]，cos[x]}，{x，0，2*Pi}] 作，在区间[0，2π]上的图像。对比：Plot[{sin[x]，cos[x]}，{x，0，2Pi}，AspectRatio->Automatic]Plot[{sin[x]，cos[x]}，{x，0，2Pi}，AspectRatio->Automatic，PlotStyle->{{RGBColor[1，0，0]，Thickness[0.001]，Dashing[{0.02，0.01}]}}]

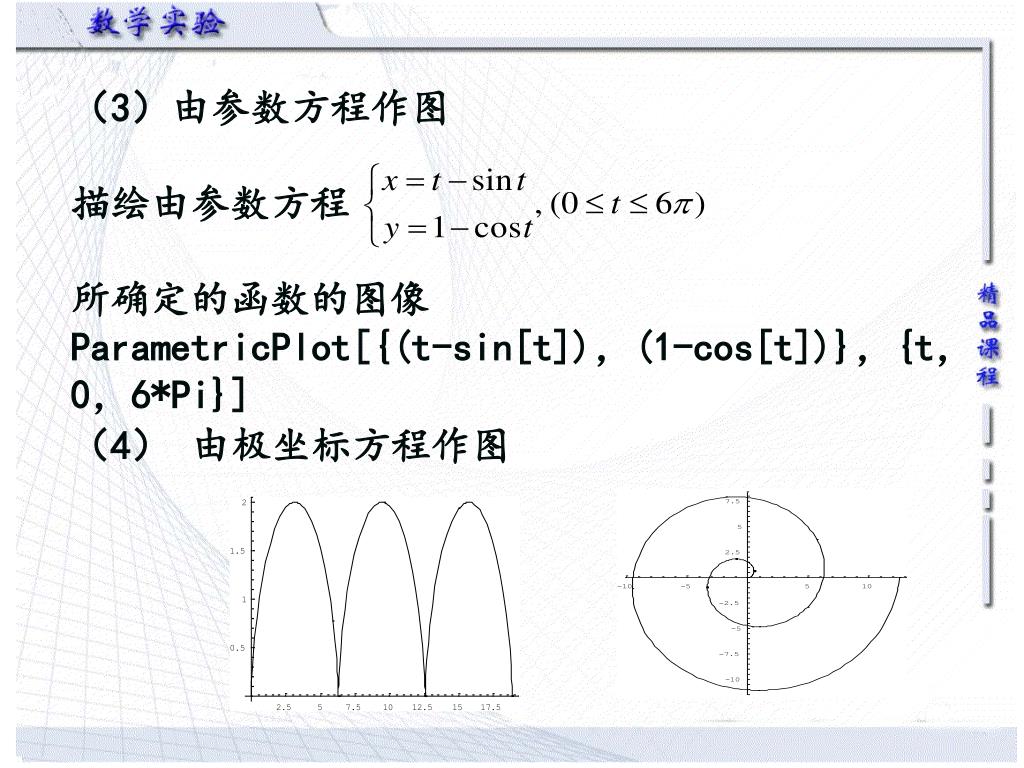

（3）由参数方程作图描绘由参数方程 所确定的函数的图像ParametricPlot[{(t-sin[t])，(1-cos[t])}，{t，0，6*Pi}]（4）由极坐标方程作图

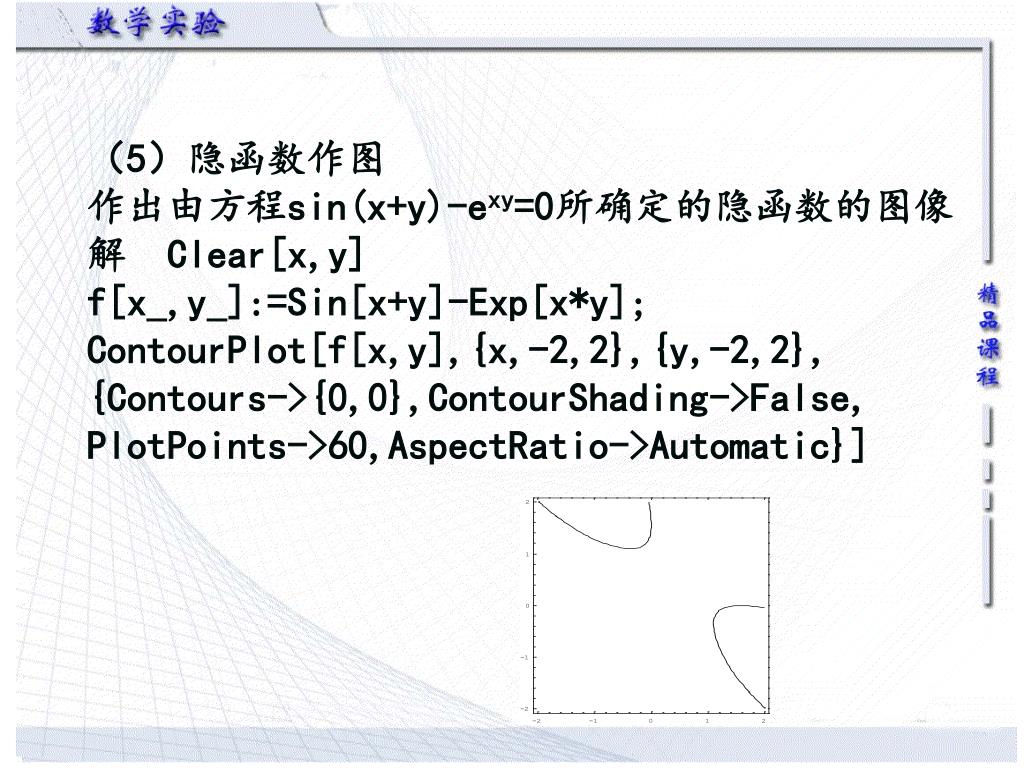

（5）隐函数作图作出由方程sin(x+y)-exy=0所确定的隐函数的图像解 Clear[x,y]f[x_,y_]:=Sin[x+y]-Exp[x*y];ContourPlot[f[x,y],{x,-2,2},{y,-2,2}, {Contours->{0,0},ContourShading->False, PlotPoints->60,AspectRatio->Automatic}]

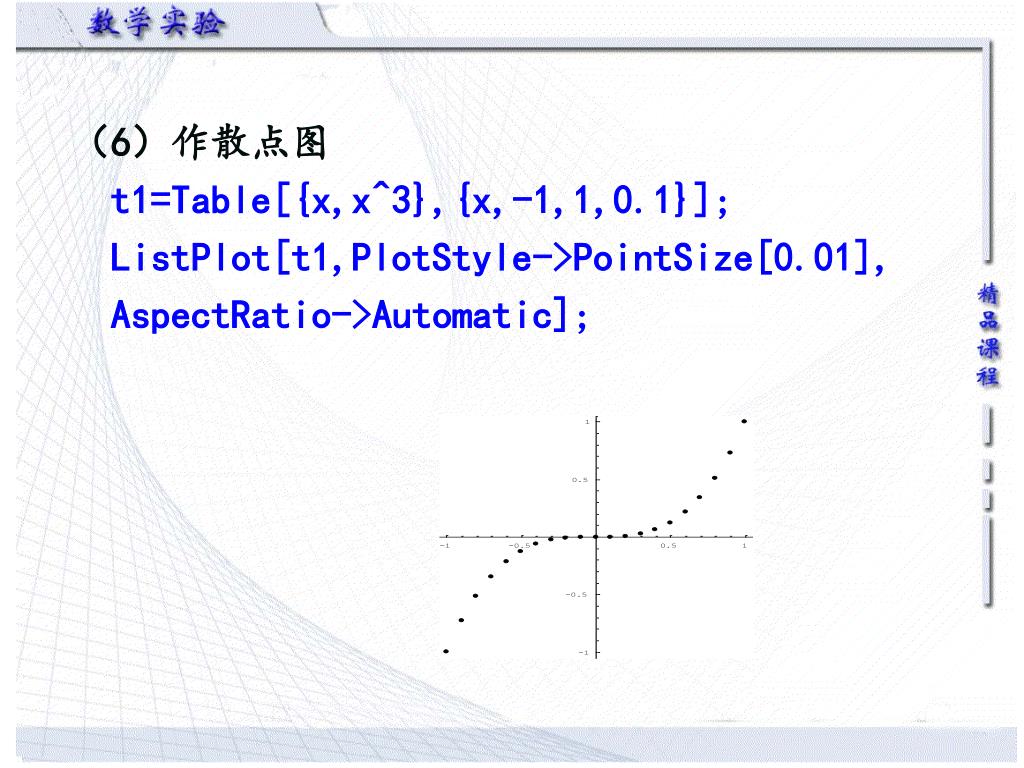

（6）作散点图 t1=Table[{x,x^3},{x,-1,1,0.1}]; ListPlot[t1,PlotStyle->PointSize[0.01], AspectRatio->Automatic];

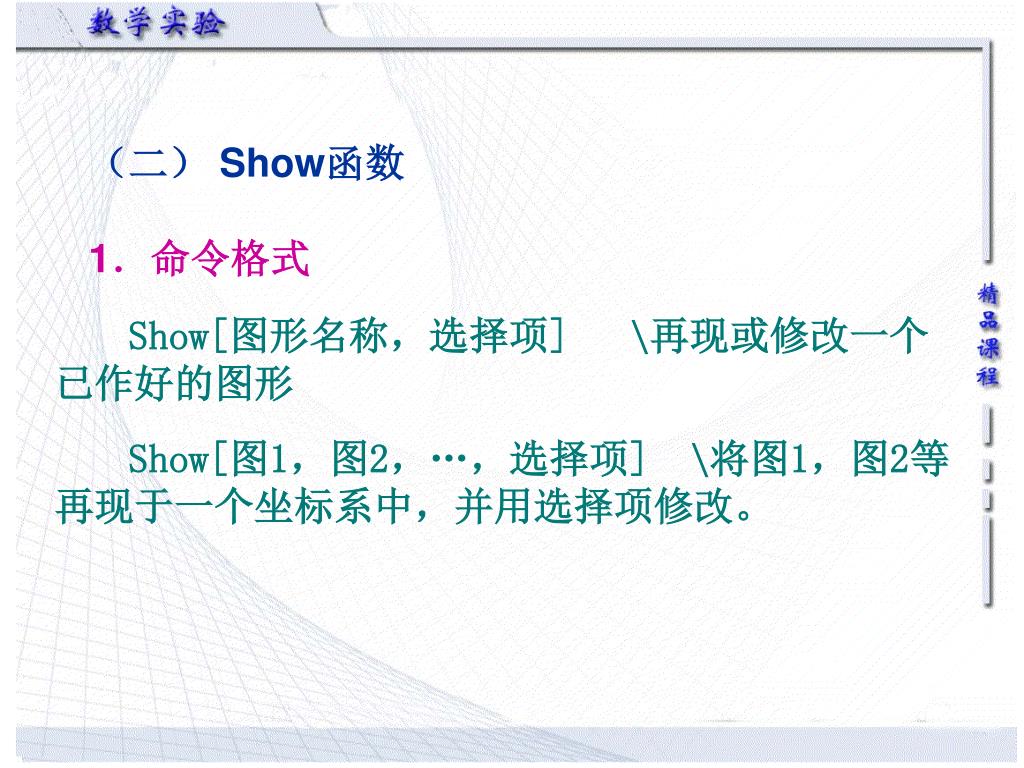

（二） Show函数 1．命令格式 Show[图形名称，选择项] \再现或修改一个已作好的图形 Show[图1，图2，…，选择项] \将图1，图2等再现于一个坐标系中，并用选择项修改。

2．边学边做 （1）作分段函数的图像解 T1=Plot[sin[x],{x,-4.5,0}] T2=Plot[(2x-x^2)^(1/3),{x,0,2}] T3=Plot[x-2,{x,2,4.5}] Show[T1,T2,T3,AspectRatio->Automatic]

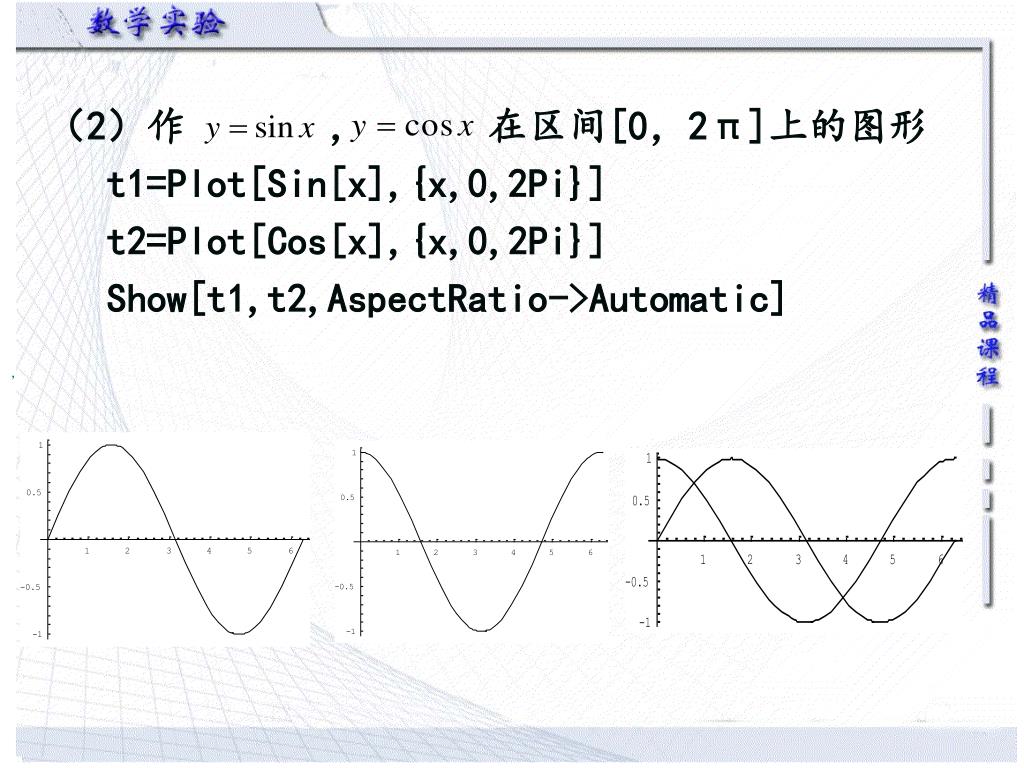

（2）作，在区间[0，2π]上的图形 t1=Plot[Sin[x],{x,0,2Pi}] t2=Plot[Cos[x],{x,0,2Pi}] Show[t1,t2,AspectRatio->Automatic] ，

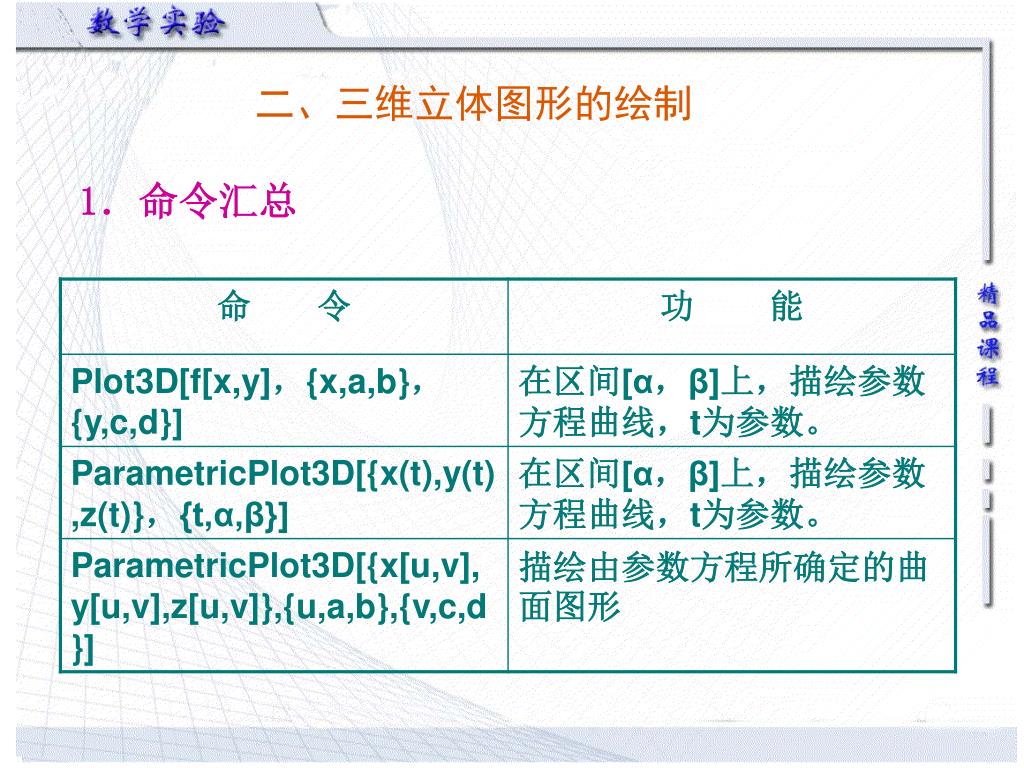

二、三维立体图形的绘制 1．命令汇总

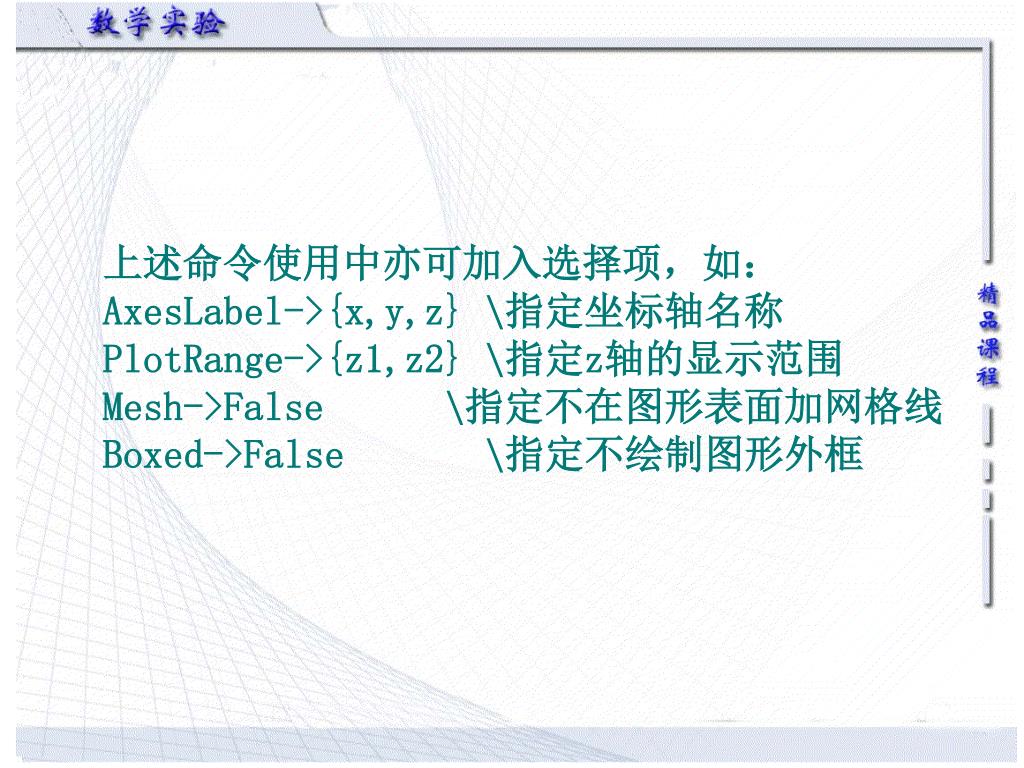

上述命令使用中亦可加入选择项，如： AxesLabel->{x,y,z} \指定坐标轴名称 PlotRange->{z1,z2} \指定z轴的显示范围 Mesh->False \指定不在图形表面加网格线 Boxed->False \指定不绘制图形外框

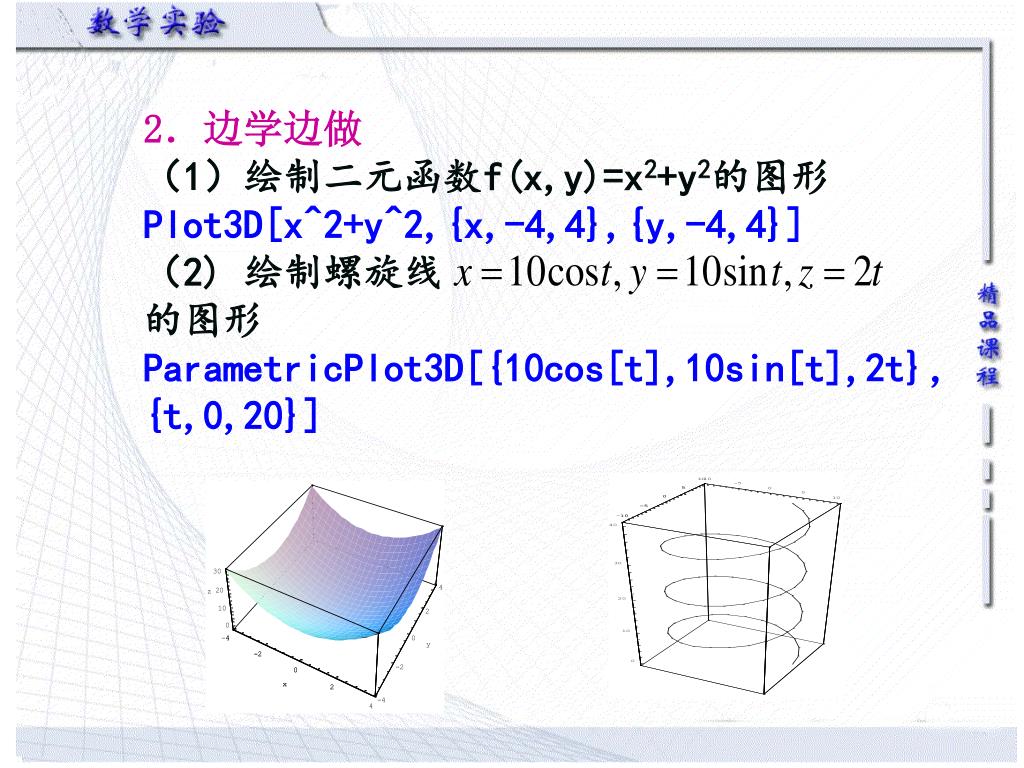

2．边学边做 （1）绘制二元函数f(x,y)=x2+y2的图形 Plot3D[x^2+y^2,{x,-4,4},{y,-4,4}] （2) 绘制螺旋线的图形 ParametricPlot3D[{10cos[t],10sin[t],2t}，{t,0,20}]

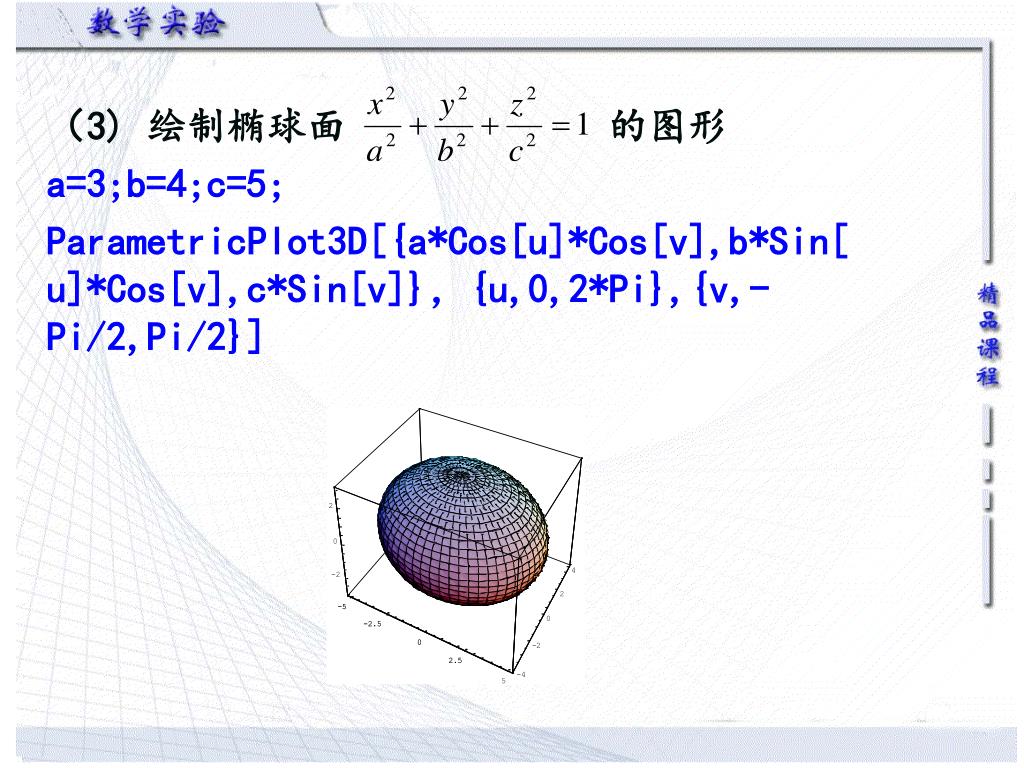

（3) 绘制椭球面的图形 a=3;b=4;c=5; ParametricPlot3D[{a*Cos[u]*Cos[v],b*Sin[u]*Cos[v],c*Sin[v]}，{u,0,2*Pi},{v,-Pi/2,Pi/2}]

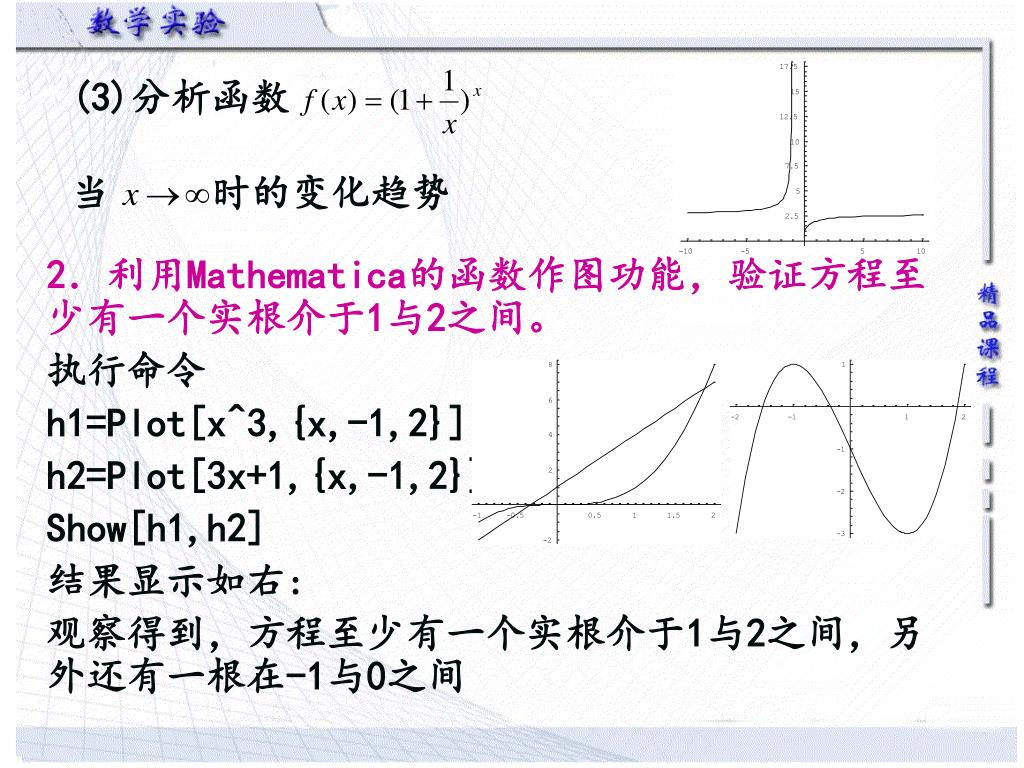

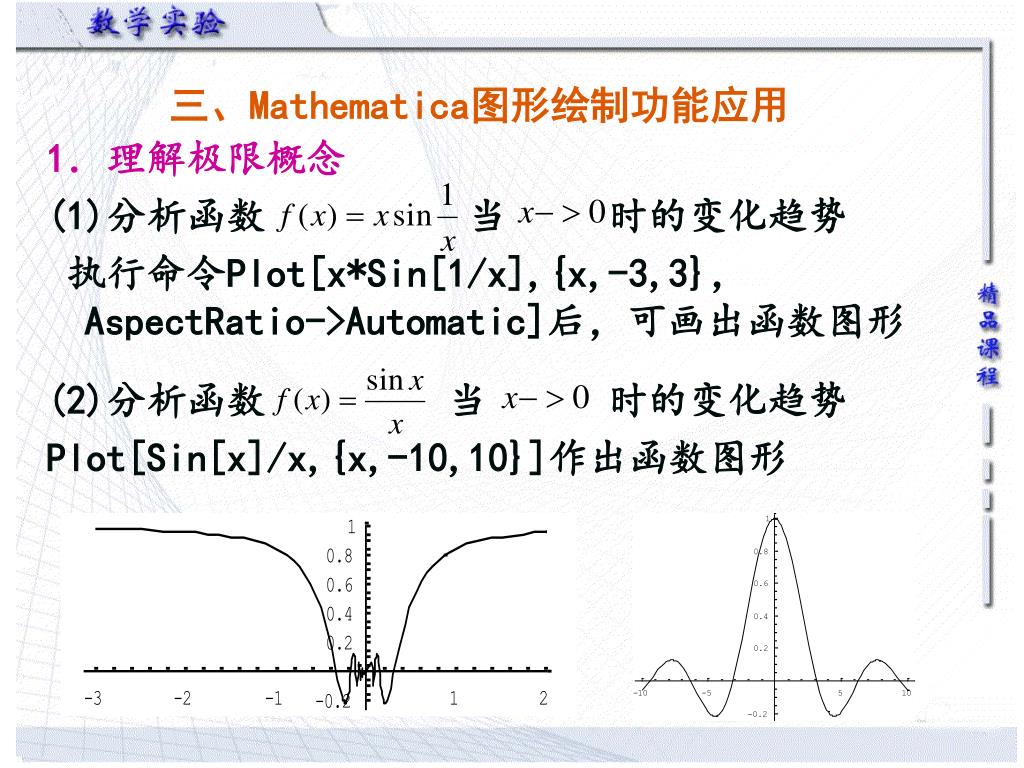

三、Mathematica图形绘制功能应用 1．理解极限概念 (1)分析函数当时的变化趋势执行命令Plot[x*Sin[1/x],{x,-3,3}，AspectRatio->Automatic]后，可画出函数图形 (2)分析函数当时的变化趋势 Plot[Sin[x]/x,{x,-10,10}]作出函数图形

(3)分析函数当 时的变化趋势 2．利用Mathematica的函数作图功能，验证方程至少有一个实根介于1与2之间。执行命令 h1=Plot[x^3,{x,-1,2}]; h2=Plot[3x+1,{x,-1,2}]; Show[h1,h2] 结果显示如右: 观察得到，方程至少有一个实根介于1与2之间，另外还有一根在-1与0之间
