デジタル信号処理②

デジタル信号処理②. 2002.5.21. 前回の内容. デジタル信号処理の概論 目的：周波数分析、波形合成、デジタルフィルタ、相関の調査 サンプリング定理 AD/DA 変換の際、連続信号の持つ最大周波数の２倍以上でサンプリングを行う必要がある フーリエ級数展開 三角関数の直交性 フーリエ級数展開 周波数分析とその応用例の紹介. 前回の内容（復習）. 周期　　の周期関数 f(x) は以下のようにフーリエ級数展開が可能. 周期関数. 今回の内容. フーリエ級数（つづき） フーリエ級数展開により得られる情報 パワースペクトルの物理的意味（パーシバルの関係式）

tara-rollins
Download Presentation

デジタル信号処理②

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. デジタル信号処理② 2002.5.21

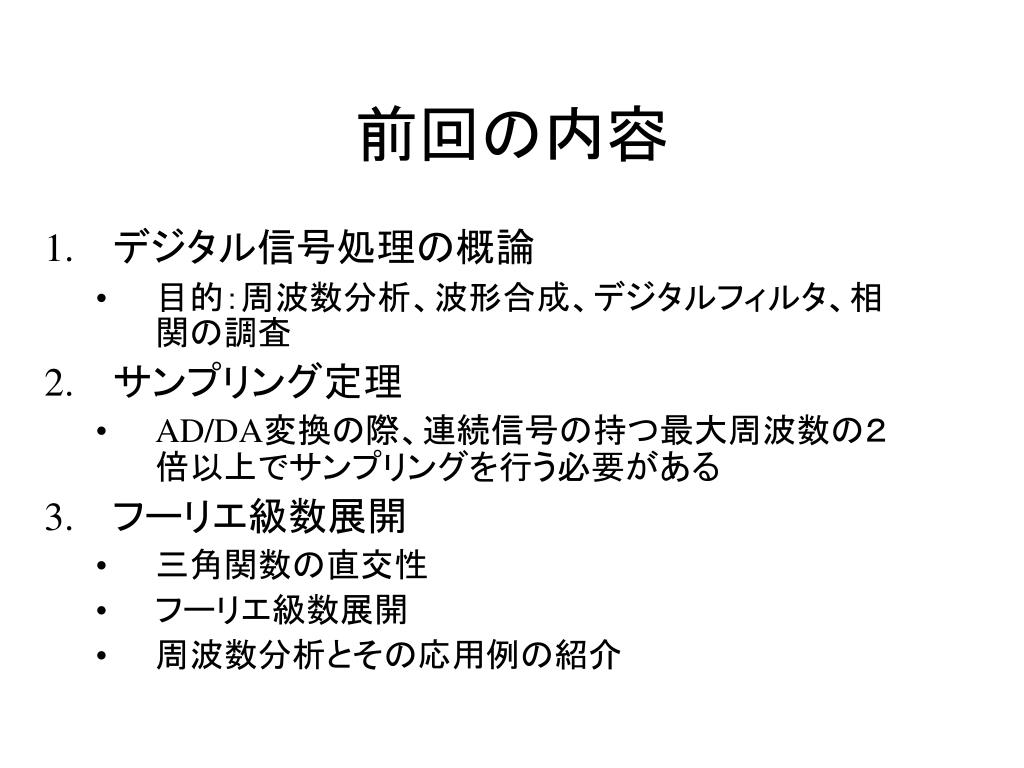

  2. 前回の内容 • デジタル信号処理の概論 • 目的：周波数分析、波形合成、デジタルフィルタ、相関の調査 • サンプリング定理 • AD/DA変換の際、連続信号の持つ最大周波数の２倍以上でサンプリングを行う必要がある • フーリエ級数展開 • 三角関数の直交性 • フーリエ級数展開 • 周波数分析とその応用例の紹介

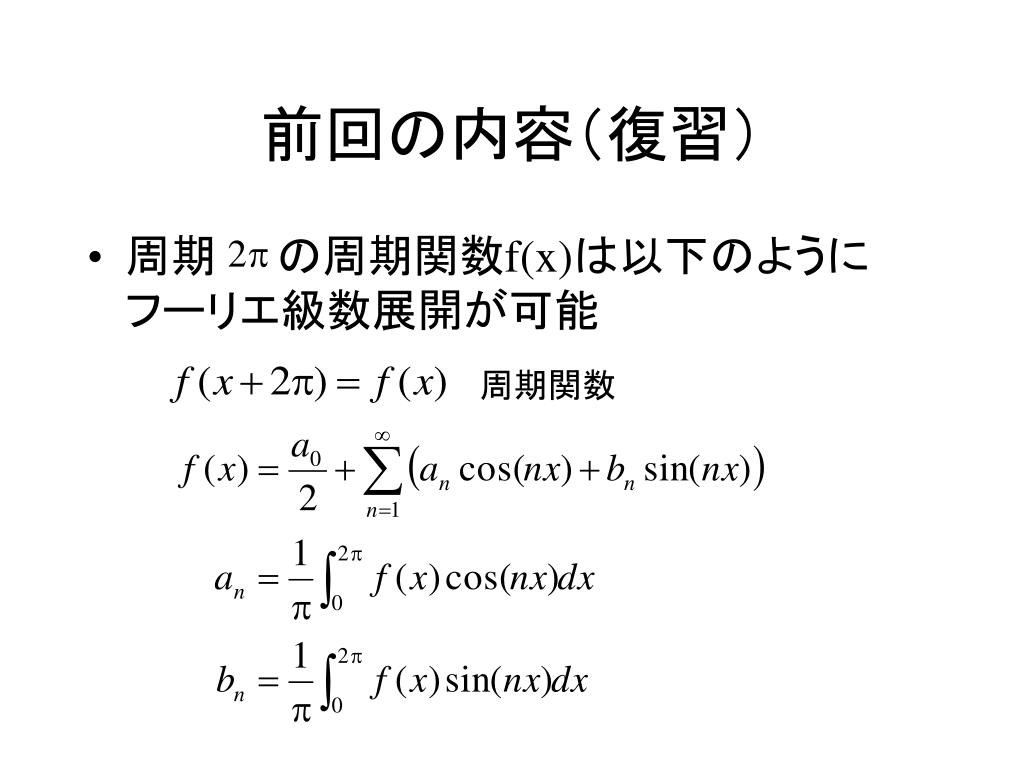

  3. 前回の内容（復習） • 周期　　の周期関数f(x)は以下のようにフーリエ級数展開が可能 周期関数

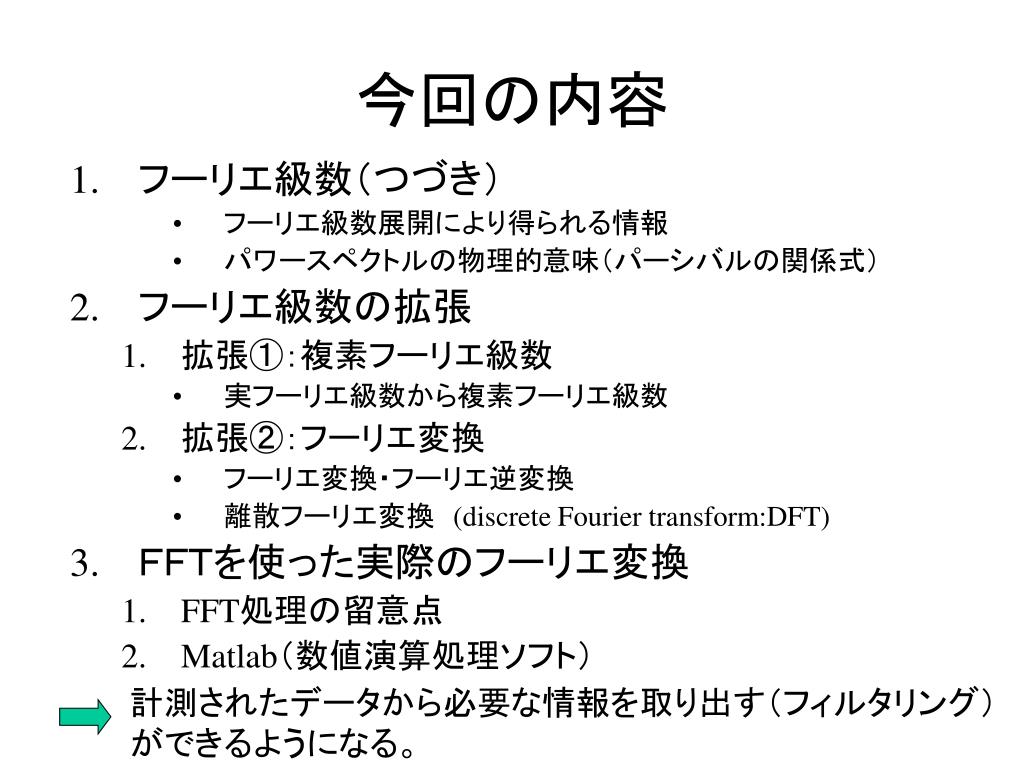

  4. 今回の内容 • フーリエ級数（つづき） • フーリエ級数展開により得られる情報 • パワースペクトルの物理的意味（パーシバルの関係式） • フーリエ級数の拡張 • 拡張①：複素フーリエ級数 • 実フーリエ級数から複素フーリエ級数 • 拡張②：フーリエ変換 • フーリエ変換・フーリエ逆変換 • 離散フーリエ変換　(discrete Fourier transform:DFT) • ＦＦＴを使った実際のフーリエ変換 • FFT処理の留意点 • Matlab（数値演算処理ソフト） 計測されたデータから必要な情報を取り出す（フィルタリング） ができるようになる。

  5. フーリエ級数⑨フーリエ級数展開によって得られる情報フーリエ級数⑨フーリエ級数展開によって得られる情報 フーリエ級数展開により、 １）振幅の情報 ２）位相の情報 を取り出すことが可能 振幅情報 位相情報 「振幅スペクトル」 と呼ばれている。 「パワースペクトル」

  6. フーリエ級数⑩振幅スペクトルの物理的意味 振幅スペクトル 2kHz 0.4 FFT 0.3 3kHz 1kHz 0.2 周波数[Hz] 振幅スペクトルを計算

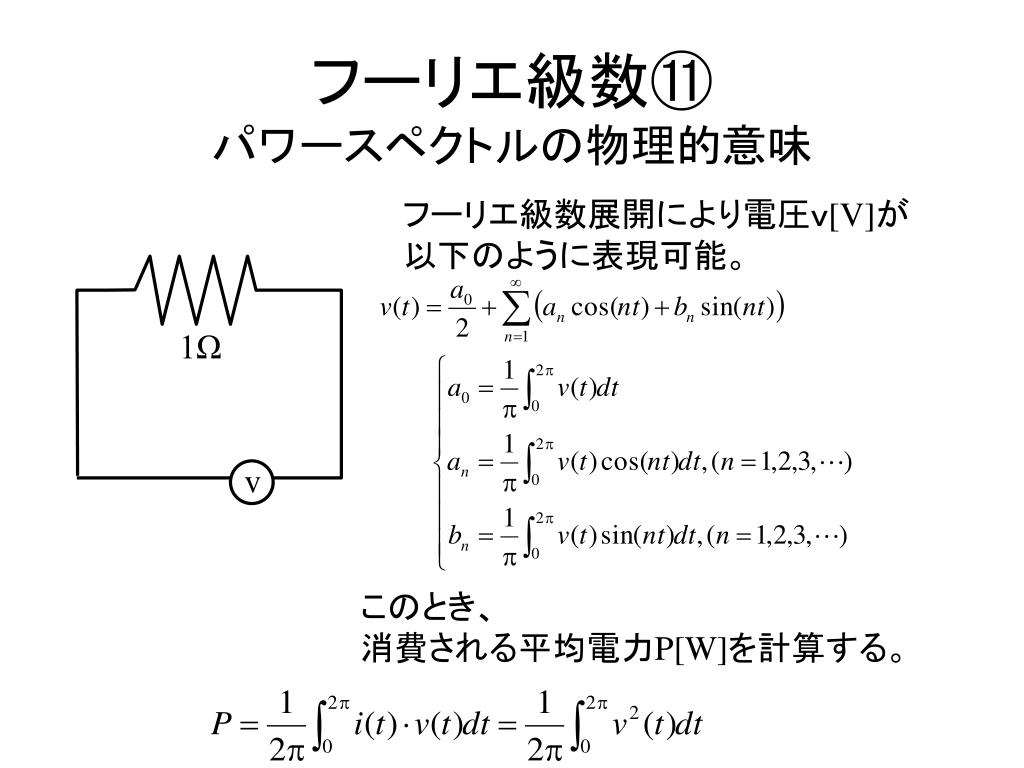

  7. フーリエ級数⑪パワースペクトルの物理的意味フーリエ級数⑪パワースペクトルの物理的意味 フーリエ級数展開により電圧ｖ[V]が 以下のように表現可能。 1Ω v このとき、 消費される平均電力P[W]を計算する。

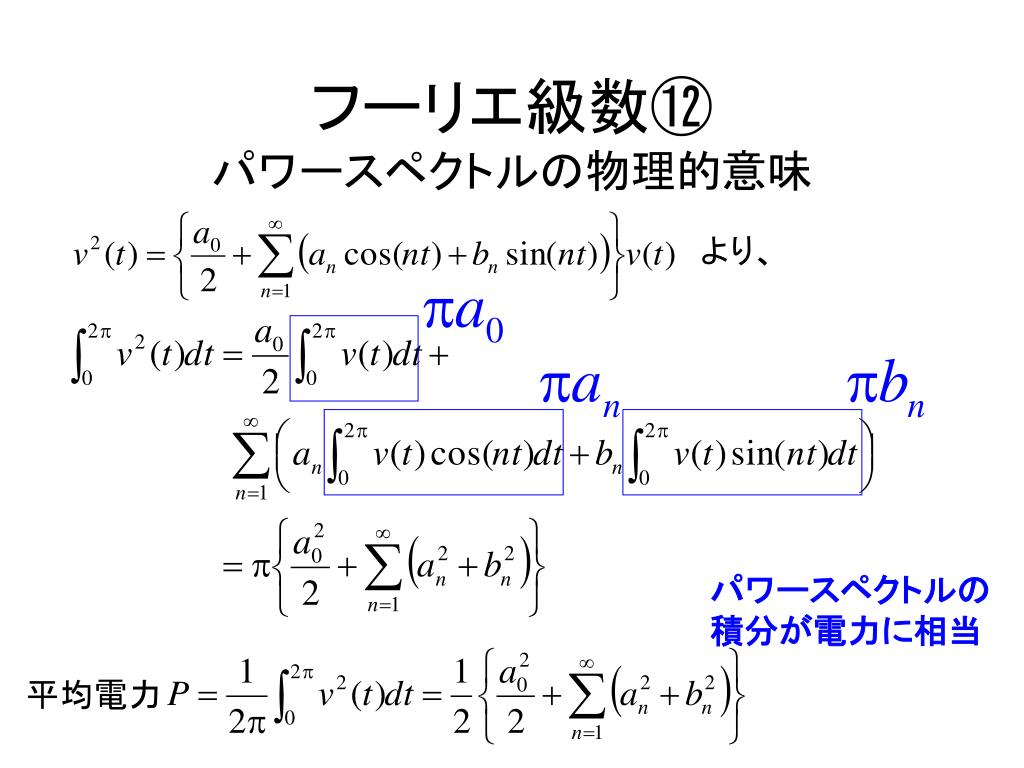

  8. フーリエ級数⑫パワースペクトルの物理的意味フーリエ級数⑫パワースペクトルの物理的意味 より、 パワースペクトルの 積分が電力に相当 平均電力

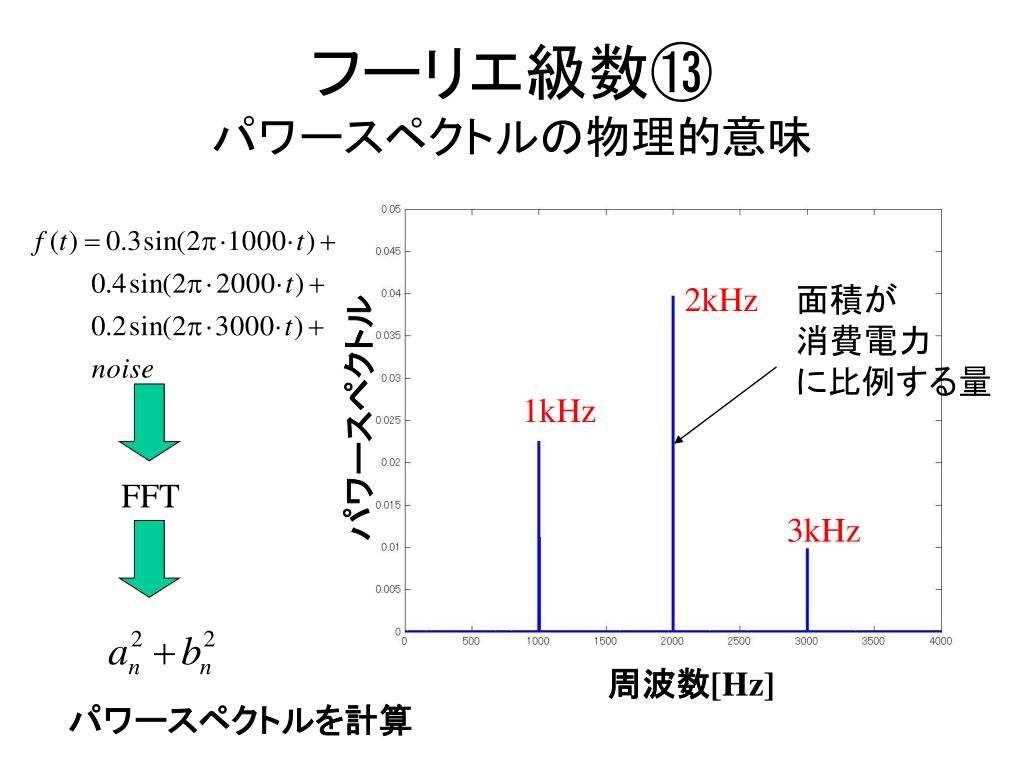

  9. パワースペクトル 周波数[Hz] フーリエ級数⑬パワースペクトルの物理的意味 2kHz 面積が 消費電力 に比例する量 1kHz FFT 3kHz パワースペクトルを計算

  10. フーリエ級数⑭振幅スペクトルとパワースペクトルの比較フーリエ級数⑭振幅スペクトルとパワースペクトルの比較 振幅スペクトル パワースペクトル 周波数[Hz] 周波数[Hz] パワースペクトルでは、振幅スペクトルよりも周波数分布 が強調される。

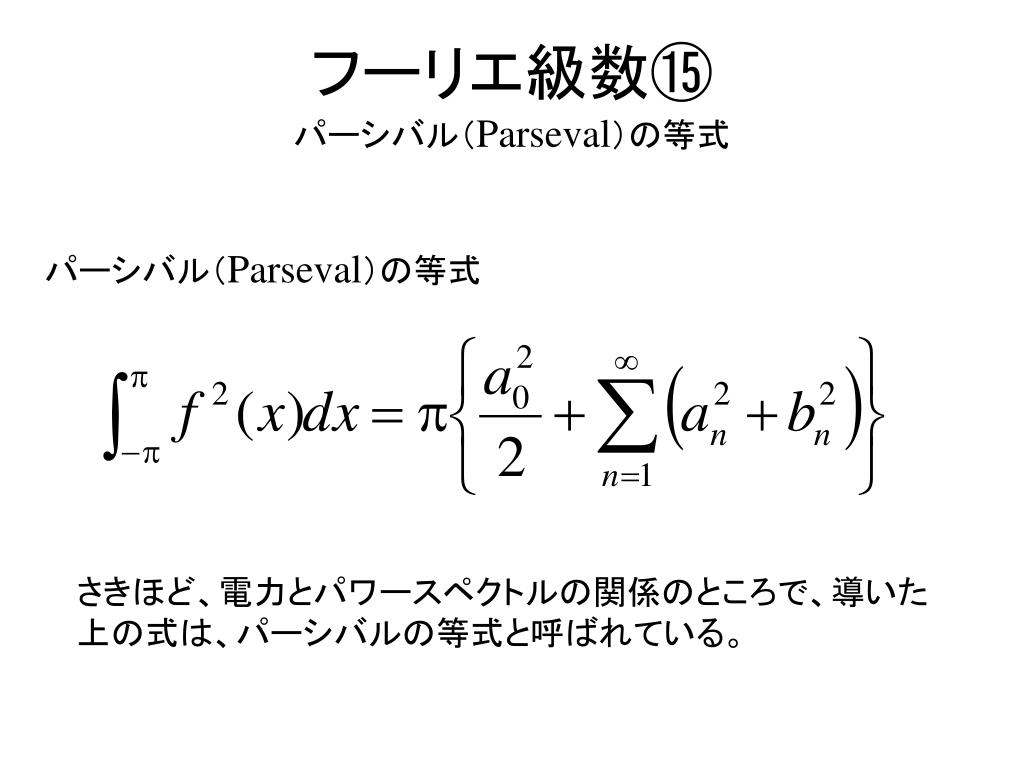

  11. フーリエ級数⑮パーシバル（Parseval）の等式 パーシバル（Parseval）の等式 さきほど、電力とパワースペクトルの関係のところで、導いた 上の式は、パーシバルの等式と呼ばれている。

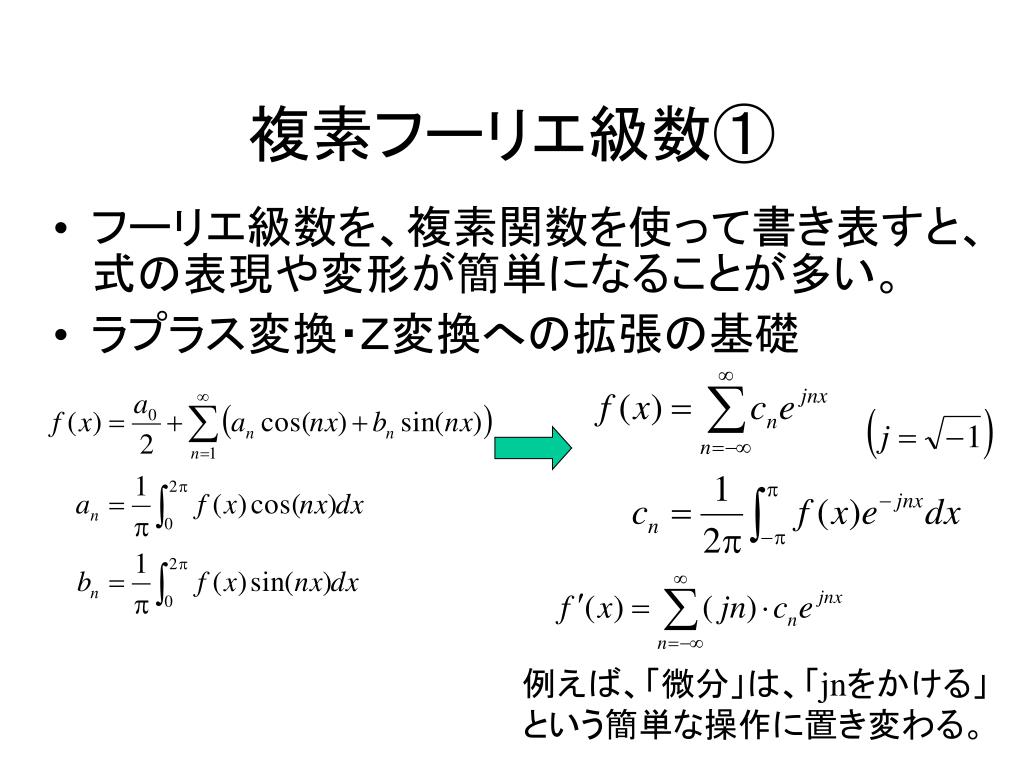

  12. 複素フーリエ級数① • フーリエ級数を、複素関数を使って書き表すと、式の表現や変形が簡単になることが多い。 • ラプラス変換・Ｚ変換への拡張の基礎 例えば、「微分」は、「jnをかける」 という簡単な操作に置き変わる。

  13. 複素フーリエ級数② （オイラーの公式） （ド・モアブルの公式） ド・モアブルの公式をフーリエ級数の式に代入する

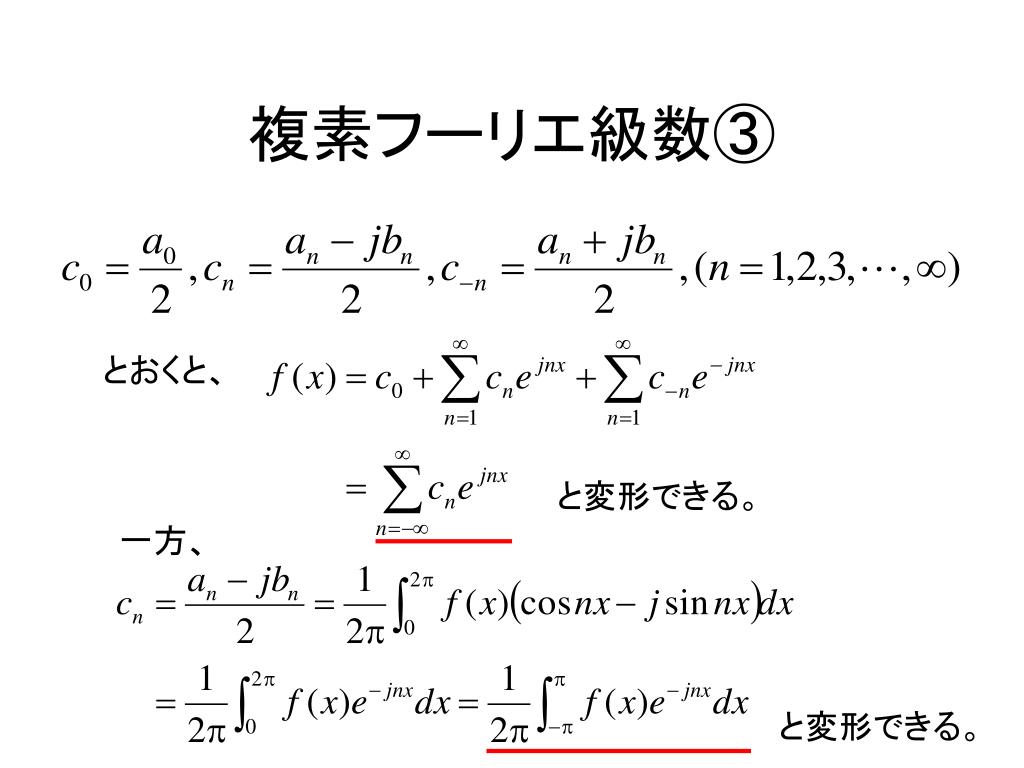

  14. 複素フーリエ級数③ とおくと、 と変形できる。 一方、 と変形できる。

  15. 複素フーリエ級数④ーまとめー フーリエ級数 フーリエ級数展開 複素フーリエ級数 複素フーリエ級数展開 を求めることを、 :「実フーリエ係数」 :「複素フーリエ係数」 　　　　「スペクトル」 　　　　と呼ばれる 「関数f(x)のスペクトルを調べる」 「関数f(x)をスペクトル分解する」 （光のスペクトル分光の類似から）

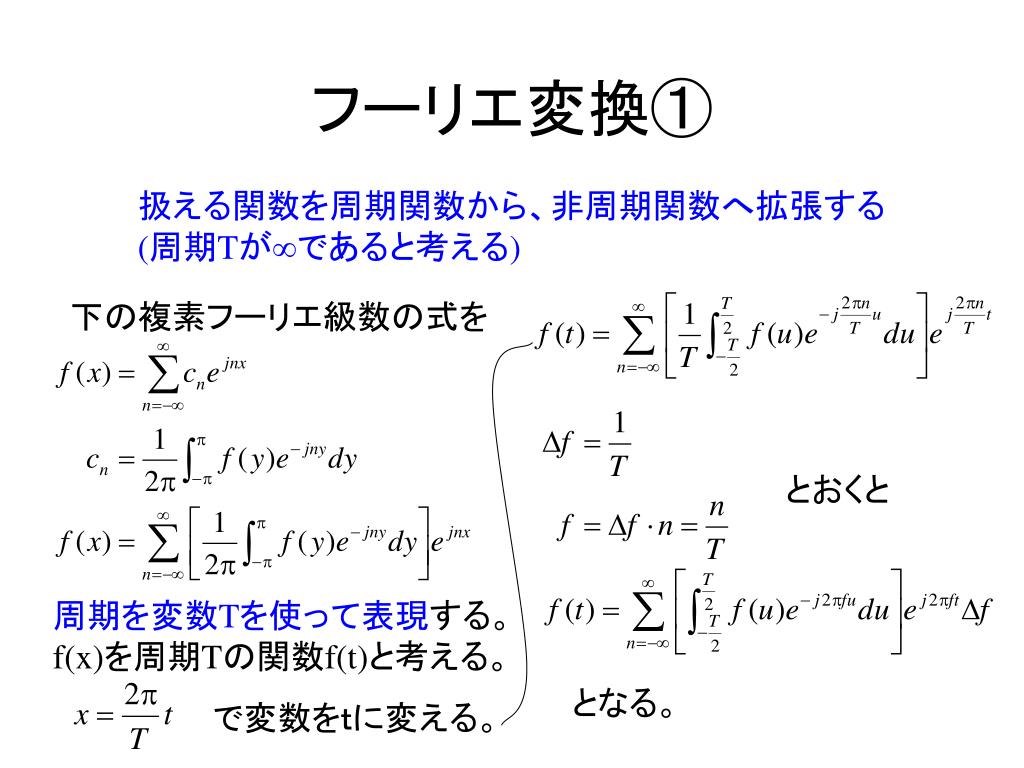

  16. フーリエ変換① 扱える関数を周期関数から、非周期関数へ拡張する (周期Tが∞であると考える) 下の複素フーリエ級数の式を とおくと 周期を変数Tを使って表現する。 f(x)を周期Tの関数f(t)と考える。 となる。 で変数をｔに変える。

  17. フーリエ変換② 非周期関数（Ｔが∞）を考えるために、f(x)の極限をとる。 周波数fの関数F(f)とおくと

  18. フーリエ変換③フーリエ変換とフーリエ逆変換フーリエ変換③フーリエ変換とフーリエ逆変換 フーリエ変換 (Fourier Transform) フーリエ逆変換 (Fourier Inverse Transform) フーリエ変換 (Fourier Transform) フーリエ逆変換 (Fourier Inverse Transform)

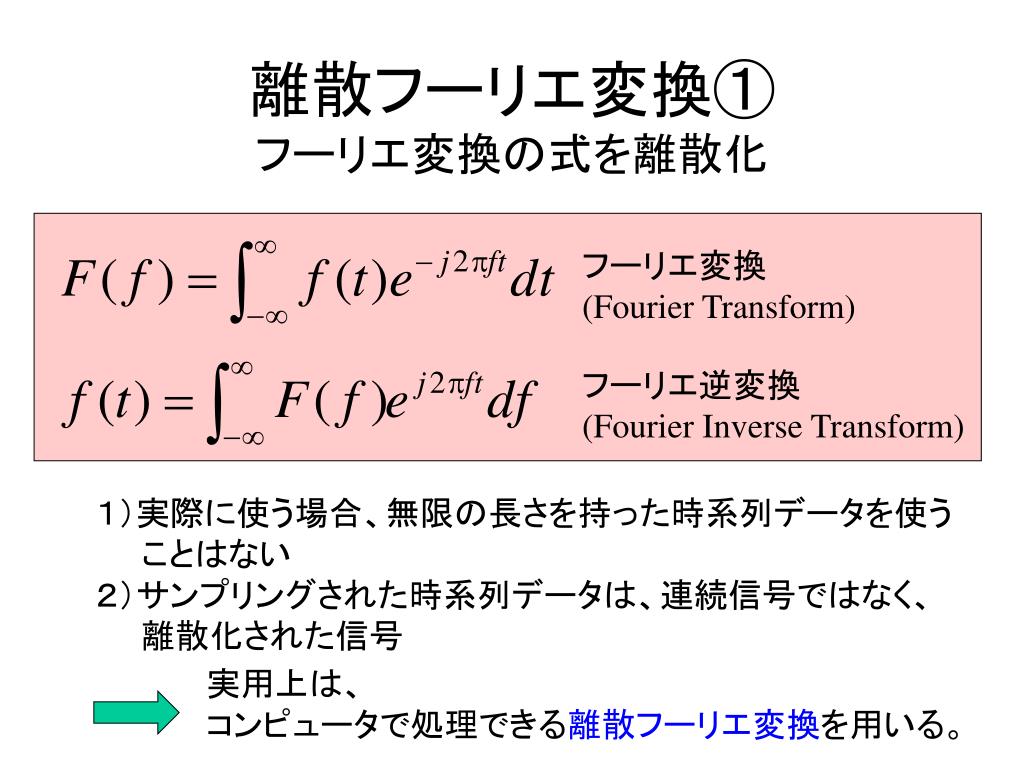

  19. フーリエ変換 (Fourier Transform) フーリエ逆変換 (Fourier Inverse Transform) 離散フーリエ変換①フーリエ変換の式を離散化 １）実際に使う場合、無限の長さを持った時系列データを使う　　ことはない ２）サンプリングされた時系列データは、連続信号ではなく、 　　離散化された信号 実用上は、 コンピュータで処理できる離散フーリエ変換を用いる。

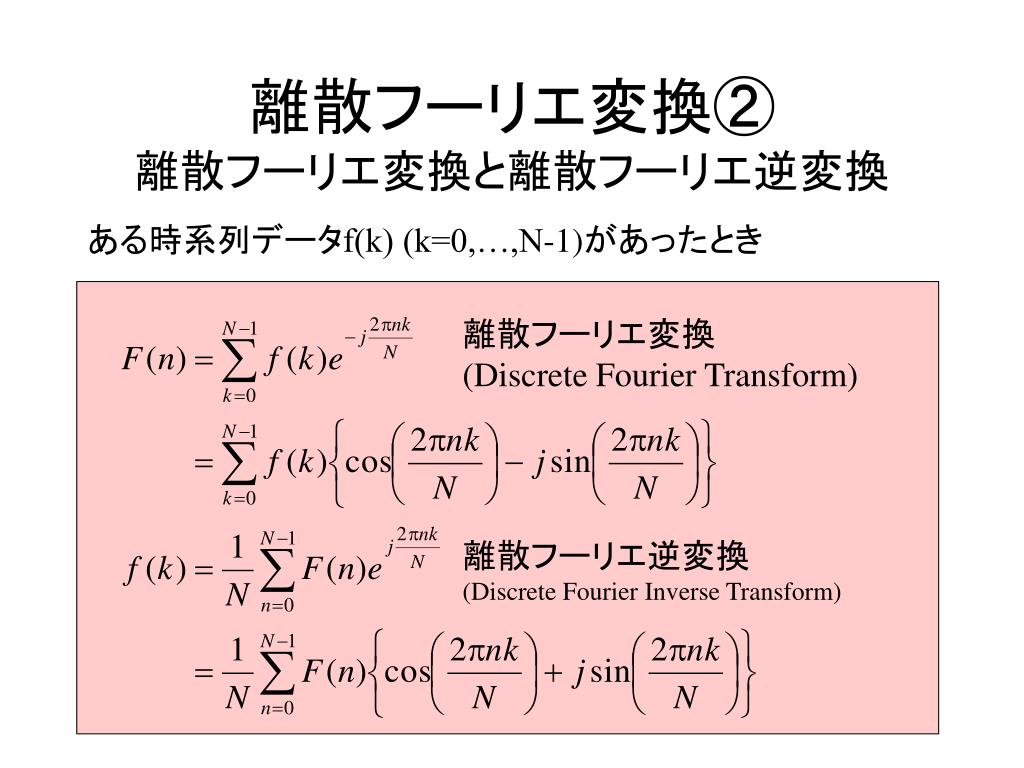

  20. 離散フーリエ変換②離散フーリエ変換と離散フーリエ逆変換離散フーリエ変換②離散フーリエ変換と離散フーリエ逆変換 ある時系列データf(k) (k=0,…,N-1)があったとき 離散フーリエ変換 (Discrete Fourier Transform) 離散フーリエ逆変換 (Discrete Fourier Inverse Transform)

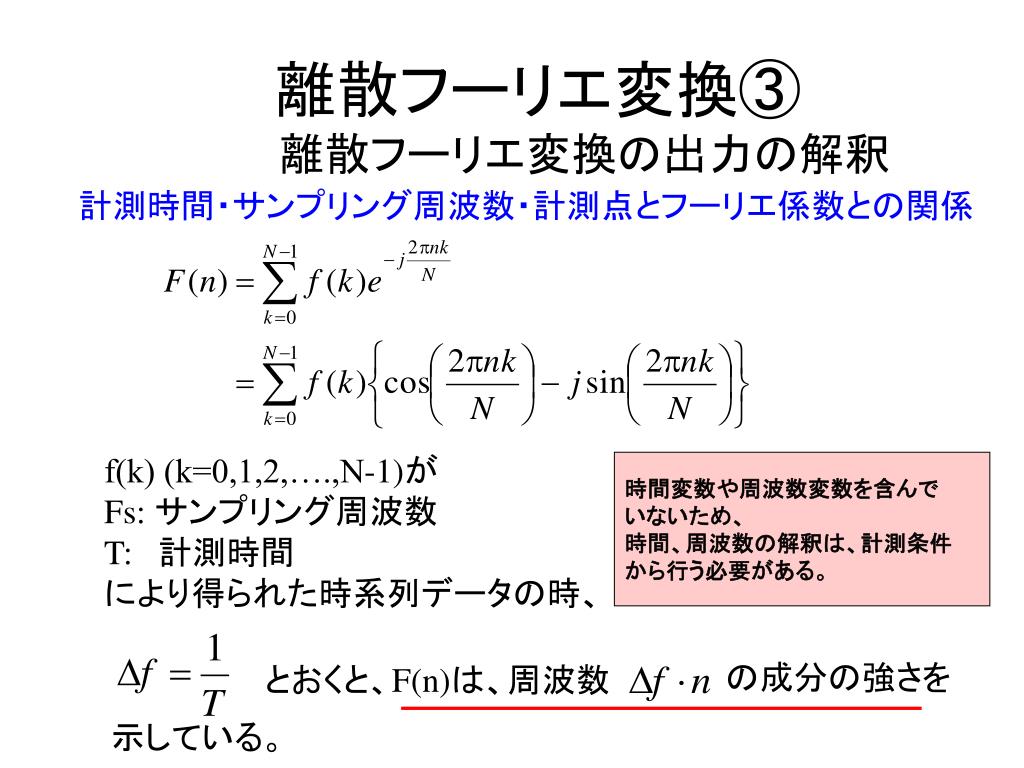

  21. 離散フーリエ変換③離散フーリエ変換の出力の解釈離散フーリエ変換③離散フーリエ変換の出力の解釈 計測時間・サンプリング周波数・計測点とフーリエ係数との関係 f(k) (k=0,1,2,….,N-1)が Fs: サンプリング周波数 T: 計測時間 により得られた時系列データの時、 時間変数や周波数変数を含んで いないため、 時間、周波数の解釈は、計測条件 から行う必要がある。 の成分の強さを とおくと、F(n)は、周波数 示している。

  22. 離散フーリエ変換④スペクトルの計算法 離散フーリエ変換の結果からどのようにスペクトルを計算するか？ より、

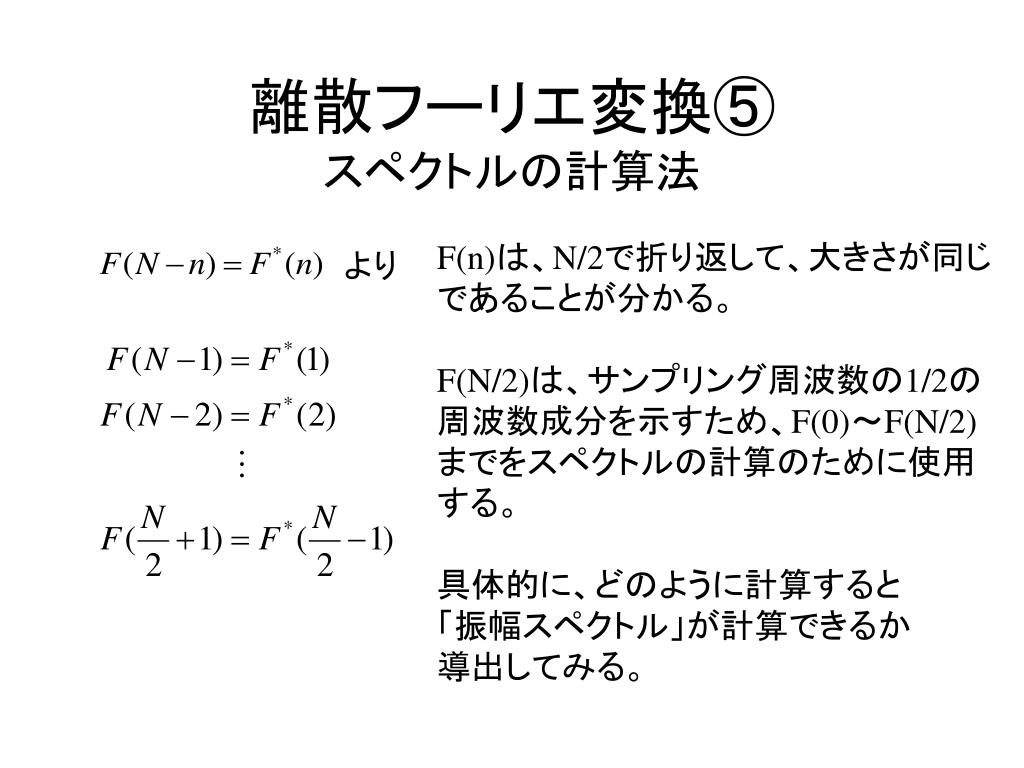

  23. 離散フーリエ変換⑤スペクトルの計算法 F(n)は、N/2で折り返して、大きさが同じ であることが分かる。 F(N/2)は、サンプリング周波数の1/2の 周波数成分を示すため、F(0)～F(N/2) までをスペクトルの計算のために使用 する。 具体的に、どのように計算すると 「振幅スペクトル」が計算できるか 導出してみる。 より

  24. 離散フーリエ変換⑥スペクトルの計算 とすると、

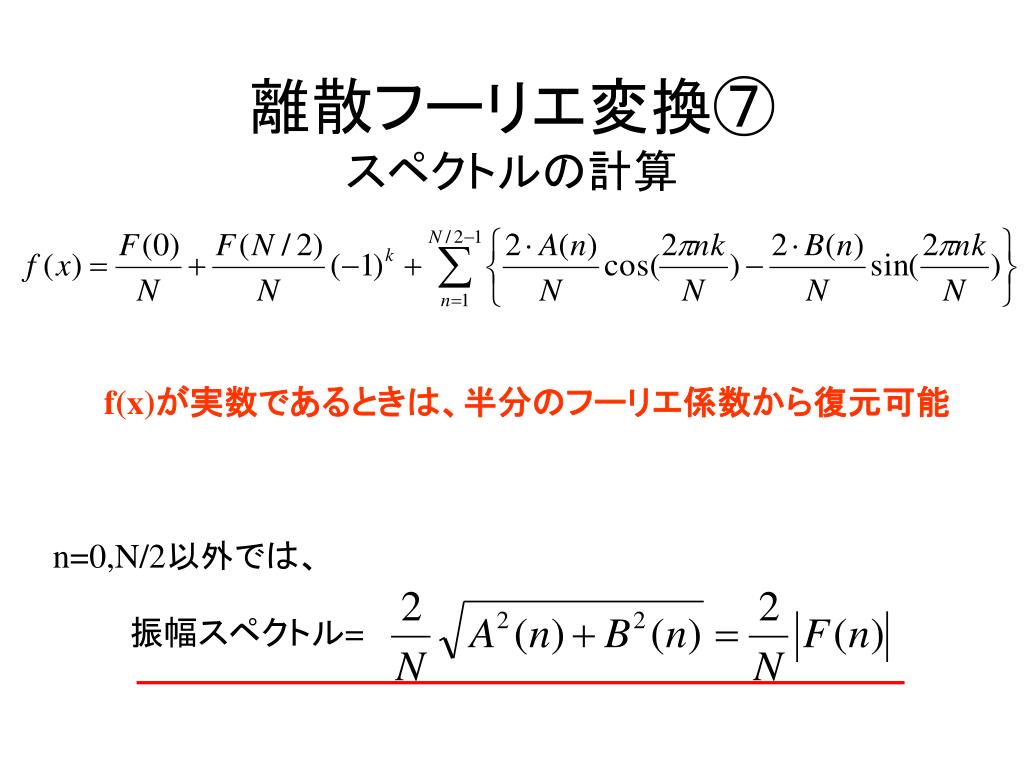

  25. 離散フーリエ変換⑦スペクトルの計算 f(x)が実数であるときは、半分のフーリエ係数から復元可能 n=0,N/2以外では、 振幅スペクトル=

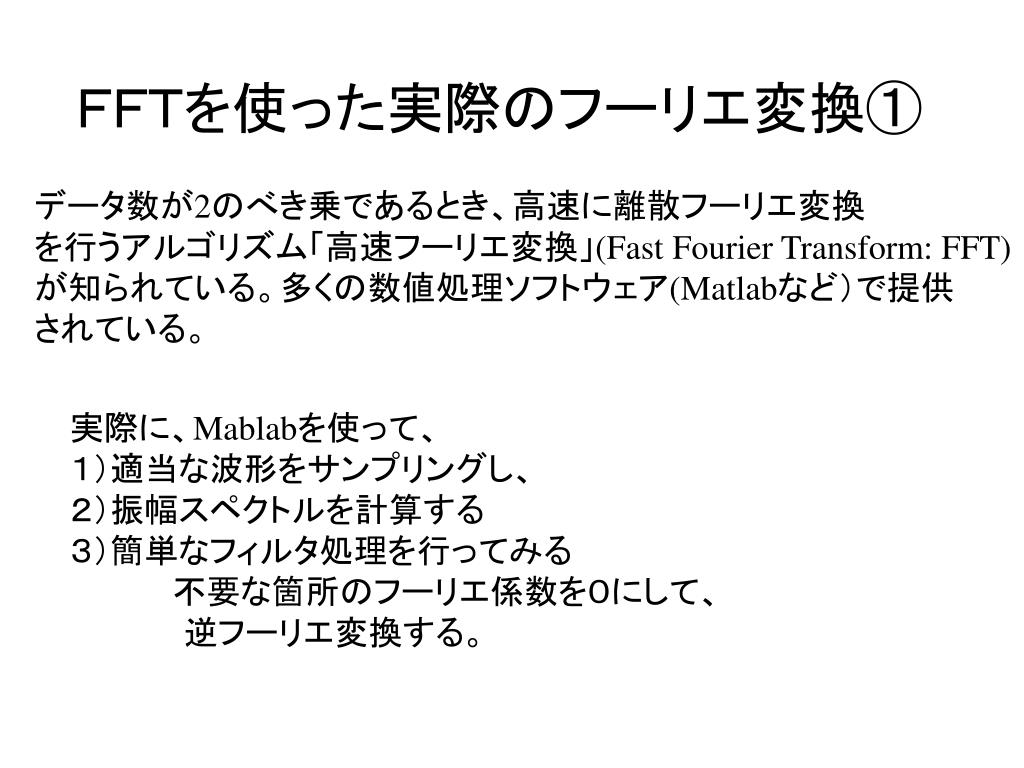

  26. ＦＦＴを使った実際のフーリエ変換① データ数が2のべき乗であるとき、高速に離散フーリエ変換 を行うアルゴリズム「高速フーリエ変換」(Fast Fourier Transform: FFT) が知られている。多くの数値処理ソフトウェア(Matlabなど）で提供 されている。 実際に、Mablabを使って、 １）適当な波形をサンプリングし、 ２）振幅スペクトルを計算する ３）簡単なフィルタ処理を行ってみる 不要な箇所のフーリエ係数を０にして、 　　　　　逆フーリエ変換する。

  27. ＦＦＴを使った実際のフーリエ変換②スペクトルの計算ＦＦＴを使った実際のフーリエ変換②スペクトルの計算 サンプリング周波数 8192[Hz] 1[s]計測(8192点計測） の信号を計測する。 FFTをかけ振幅スペクトルを計算してみる。

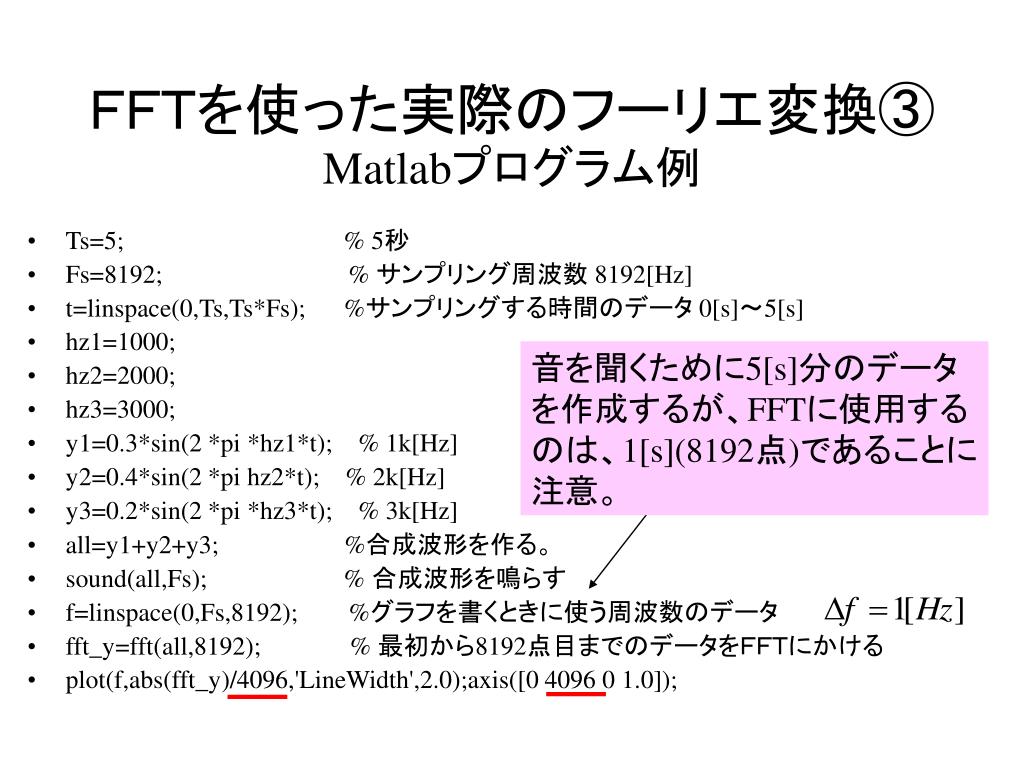

  28. ＦＦＴを使った実際のフーリエ変換③Matlabプログラム例ＦＦＴを使った実際のフーリエ変換③Matlabプログラム例 • Ts=5;% 5秒 • Fs=8192;% サンプリング周波数 8192[Hz] • t=linspace(0,Ts,Ts*Fs); %サンプリングする時間のデータ 0[s]～5[s] • hz1=1000; • hz2=2000; • hz3=3000; • y1=0.3*sin(2 *pi *hz1*t); % 1k[Hz] • y2=0.4*sin(2 *pi hz2*t); % 2k[Hz] • y3=0.2*sin(2 *pi *hz3*t); % 3k[Hz] • all=y1+y2+y3;%合成波形を作る。 • sound(all,Fs);% 合成波形を鳴らす • f=linspace(0,Fs,8192); %グラフを書くときに使う周波数のデータ • fft_y=fft(all,8192); % 最初から8192点目までのデータをＦＦＴにかける • plot(f,abs(fft_y)/4096,'LineWidth',2.0);axis([0 4096 0 1.0]); 音を聞くために5[s]分のデータ を作成するが、FFTに使用する のは、1[s](8192点)であることに 注意。

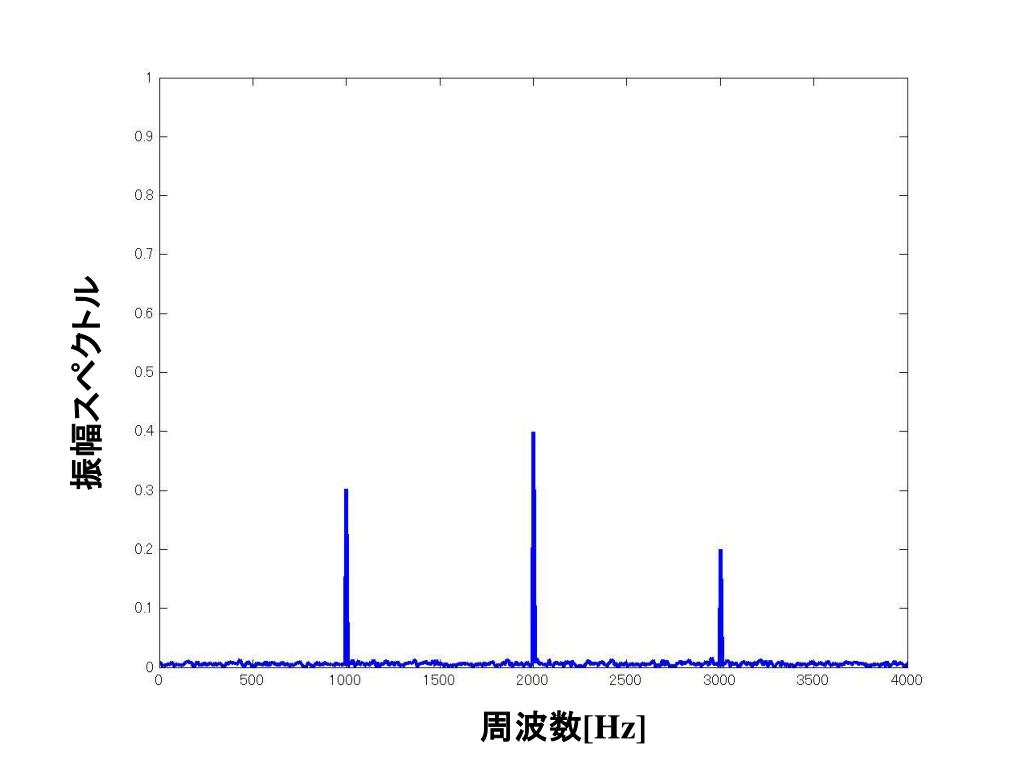

  29. 振幅スペクトル 周波数[Hz]

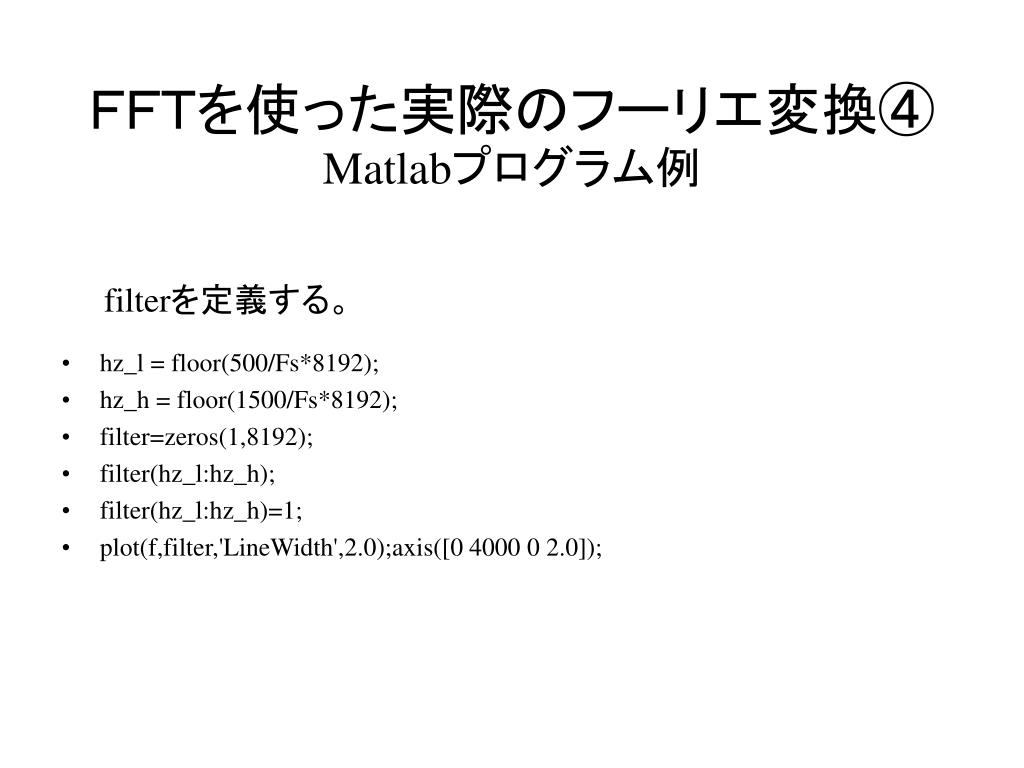

  30. ＦＦＴを使った実際のフーリエ変換④Matlabプログラム例ＦＦＴを使った実際のフーリエ変換④Matlabプログラム例 • hz_l = floor(500/Fs*8192); • hz_h = floor(1500/Fs*8192); • filter=zeros(1,8192); • filter(hz_l:hz_h); • filter(hz_l:hz_h)=1; • plot(f,filter,'LineWidth',2.0);axis([0 4000 0 2.0]); filterを定義する。

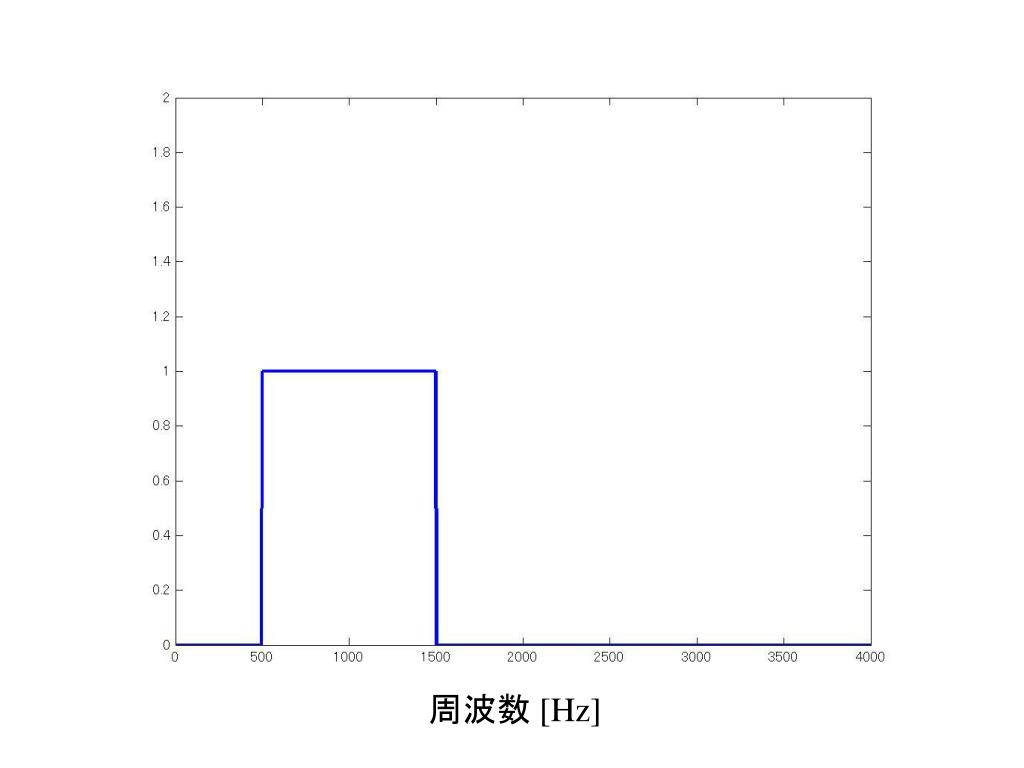

  31. 周波数 [Hz]

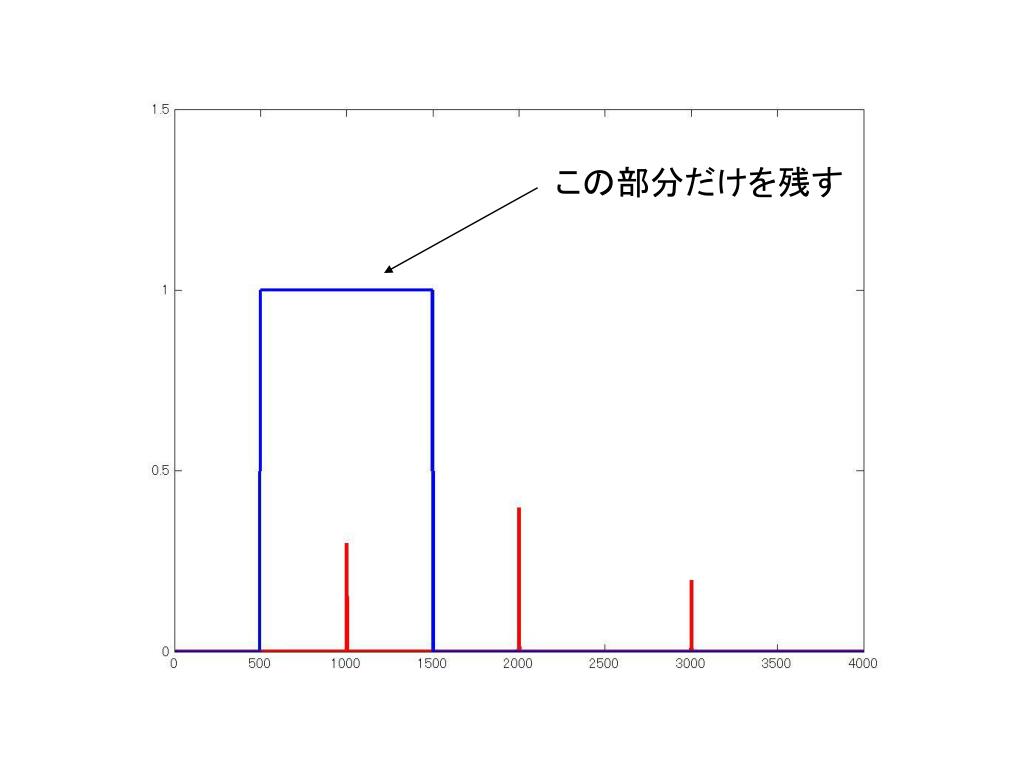

  32. この部分だけを残す

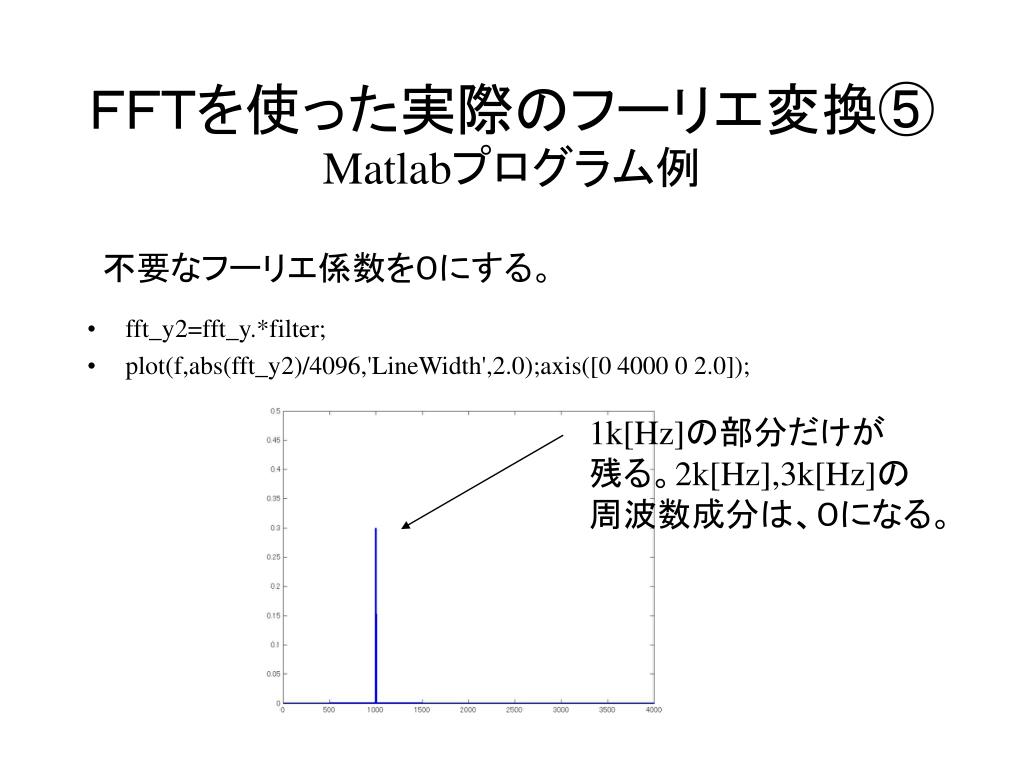

  33. ＦＦＴを使った実際のフーリエ変換⑤Matlabプログラム例ＦＦＴを使った実際のフーリエ変換⑤Matlabプログラム例 • fft_y2=fft_y.*filter; • plot(f,abs(fft_y2)/4096,'LineWidth',2.0);axis([0 4000 0 2.0]); 不要なフーリエ係数を０にする。 1k[Hz]の部分だけが 残る。2k[Hz],3k[Hz]の 周波数成分は、０になる。

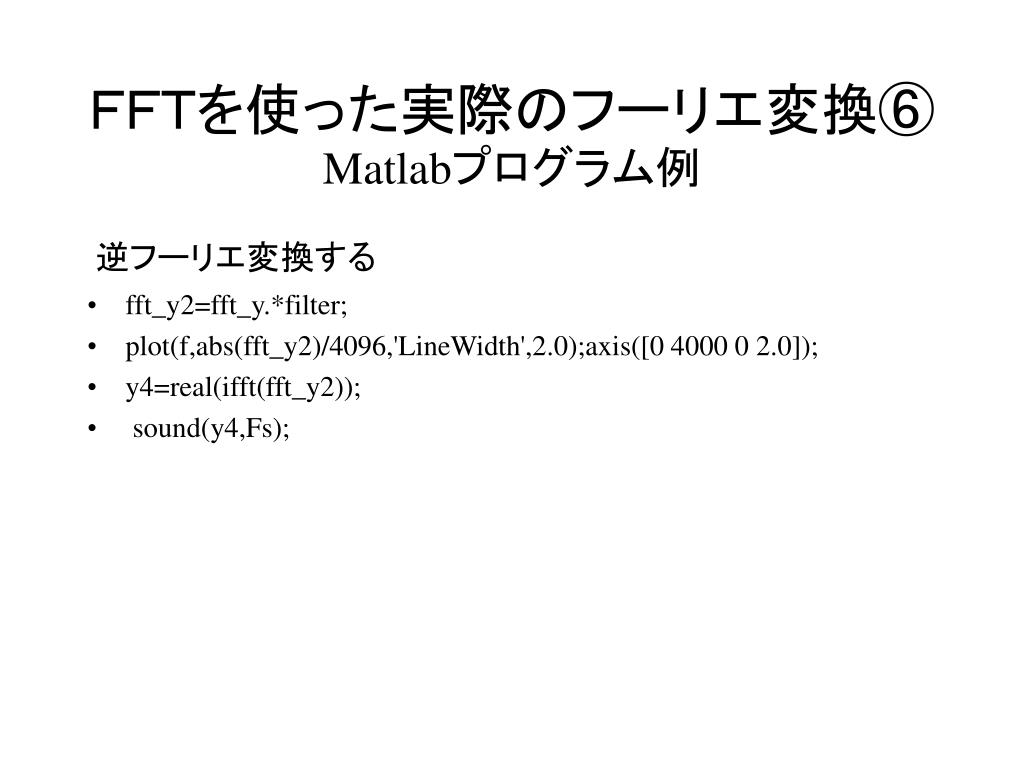

  34. ＦＦＴを使った実際のフーリエ変換⑥Matlabプログラム例ＦＦＴを使った実際のフーリエ変換⑥Matlabプログラム例 • fft_y2=fft_y.*filter; • plot(f,abs(fft_y2)/4096,'LineWidth',2.0);axis([0 4000 0 2.0]); • y4=real(ifft(fft_y2)); • sound(y4,Fs); 逆フーリエ変換する

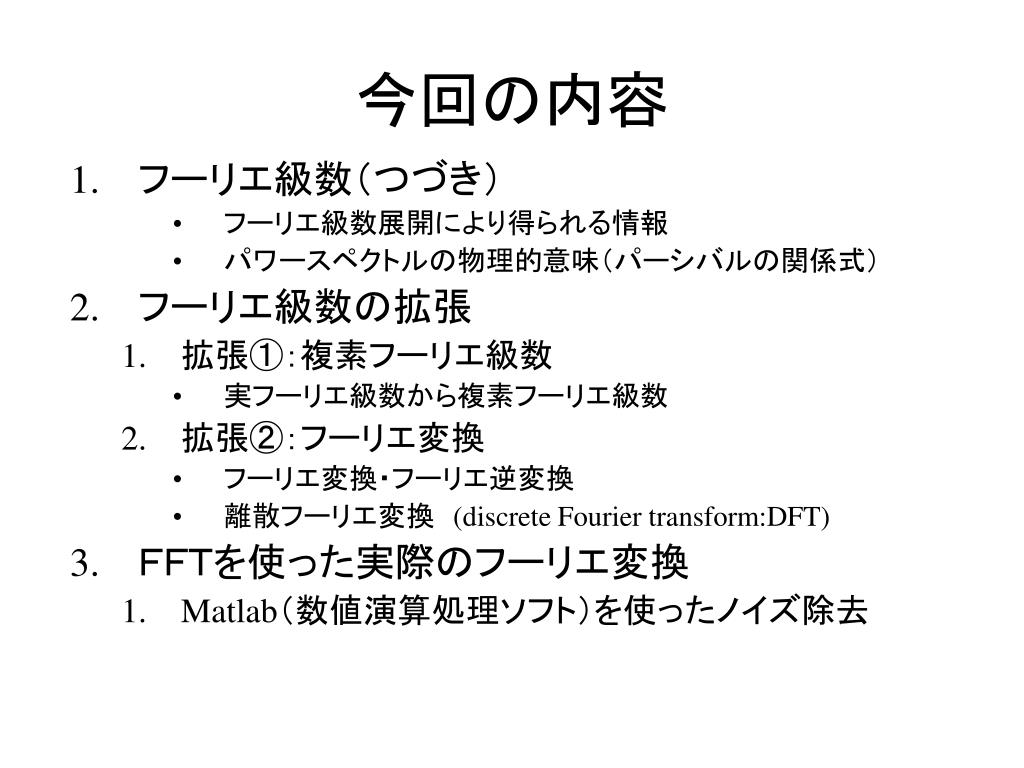

  35. 今回の内容 • フーリエ級数（つづき） • フーリエ級数展開により得られる情報 • パワースペクトルの物理的意味（パーシバルの関係式） • フーリエ級数の拡張 • 拡張①：複素フーリエ級数 • 実フーリエ級数から複素フーリエ級数 • 拡張②：フーリエ変換 • フーリエ変換・フーリエ逆変換 • 離散フーリエ変換　(discrete Fourier transform:DFT) • ＦＦＴを使った実際のフーリエ変換 • Matlab（数値演算処理ソフト）を使ったノイズ除去

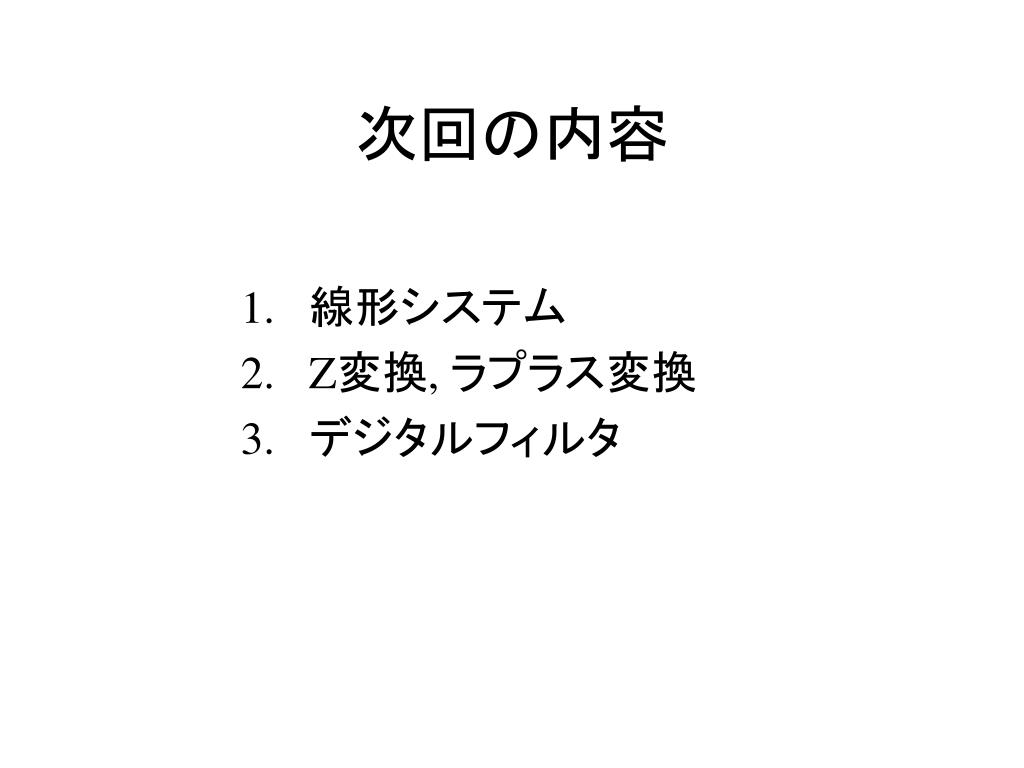

  36. 次回の内容 • 線形システム • Z変換, ラプラス変換 • デジタルフィルタ
