  1. Lifting Equation

  2. Tujuan • Menilai risiko LBP pada pekerjaan lifting loading • Memberikan rekomendasi pencegahan LBP

  3. Ruang Ligkup • Untuk pekerjaan lifting-loading berulang • Dengan 2 tangan • Tidak termasuk carrying (hanya untuk ≤ 7 feet)

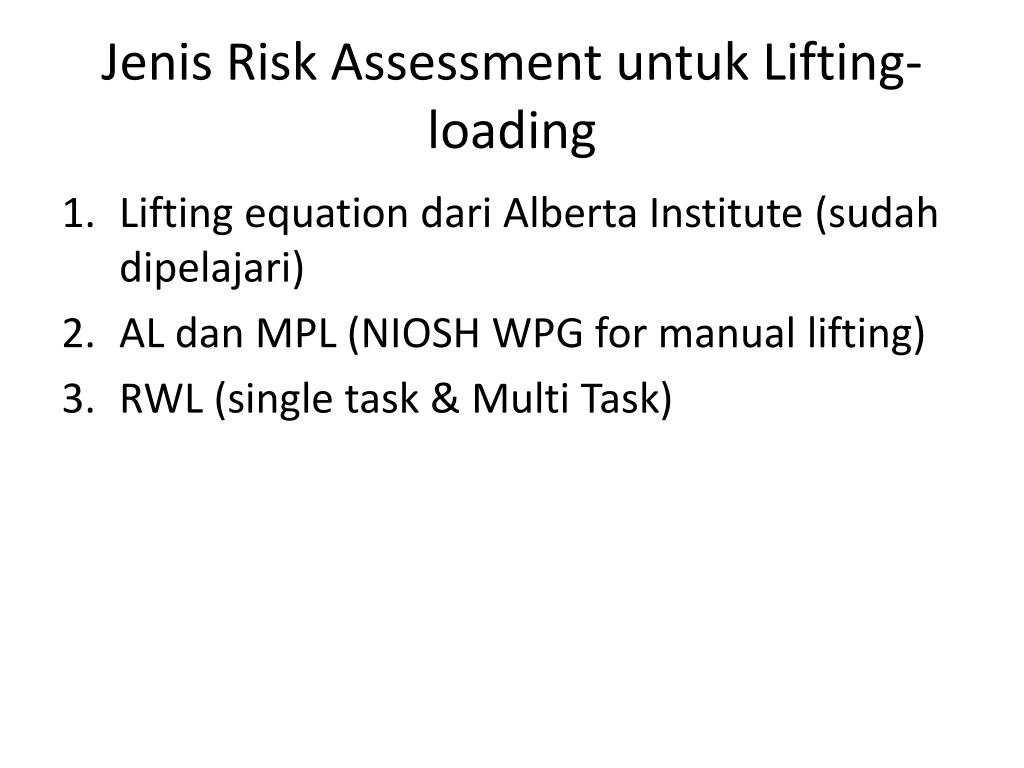

  4. Jenis Risk Assessment untuk Lifting-loading • Lifting equation dari Alberta Institute (sudah dipelajari) • AL dan MPL (NIOSH WPG for manual lifting) • RWL (single task & Multi Task)

  5. NIOSH WPG for manual lifting 1981 • Pada NIOSH WPG for manual lifting 1981 dikenal : • Action Limit (AL) • Maximum Permissible Limit (MPL) • AL & MPL • Bila beban < ALmaka yang mampumengangkatbebanadalah : > 99% pekerja Laki-laki (mayoritas) > 75% pekerja wanita (mayoritas) • Bila beban > AL makaperlu kontroladministratif & teknik • Bila Beban > MPLmakaperluredesignkarena hanya 25% pekerja pria & < 1% pekerjawanita yg mampu menjalankan tugas ini (minoritas)

  6. AL (lb)= 90(6/H)(1-0.01IV-30I)(0.7+3/D)(1-F/Fmax) • MPL= 3(AL) • H: Lokasi horizontal tangan asal mengangkat diukur dari titik tengah tubuh antara kedua tumit (Inch). Nilai minimum 6” • V: Lokasi vertikal tangan mulai mengangkat diukur dari lantai • D: Jarak mengangkat dari awal mengangkat sampai akhir/tujuan mengangkat (Inch). Nilai minimum 10” • F= Frekuensi mengangkat per menit • Fmax: Frekuensi maksimum

  7. PenerapandalamKasus

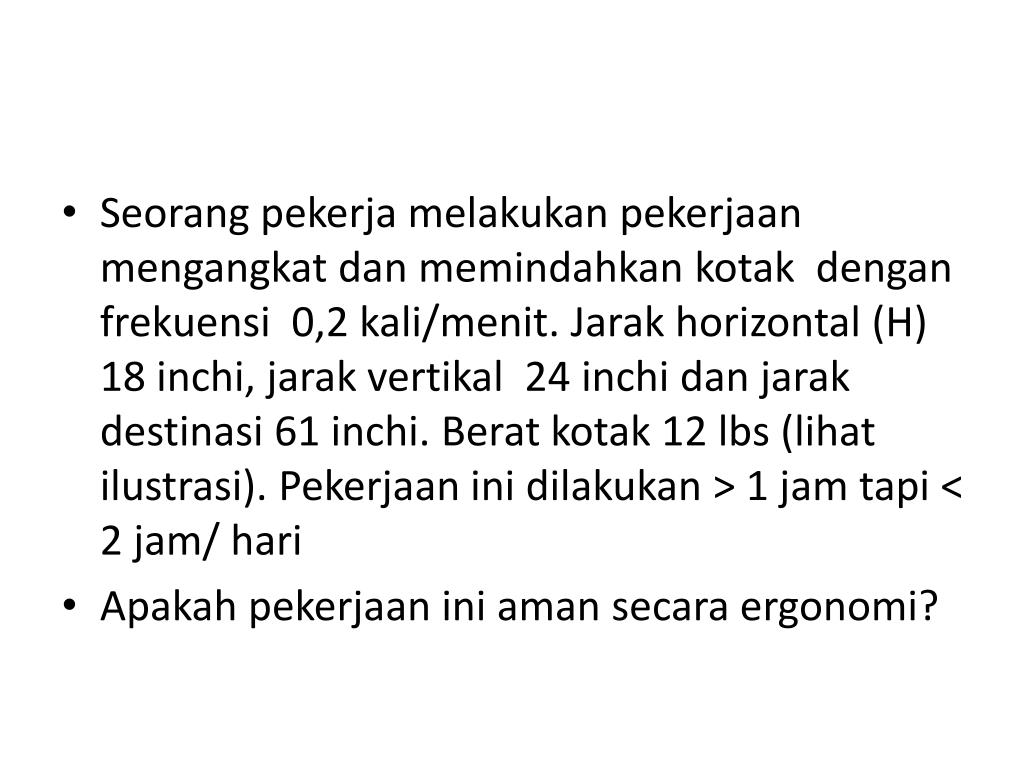

  8. Seorang pekerja melakukan pekerjaan mengangkat dan memindahkan kotak dengan frekuensi 0,2 kali/menit. Jarak horizontal (H) 18 inchi, jarak vertikal 24 inchi dan jarak destinasi 61 inchi. Berat kotak 12 lbs (lihat ilustrasi). Pekerjaan ini dilakukan > 1 jam tapi < 2 jam/ hari • Apakah pekerjaan ini aman secara ergonomi?

  9. Vertical Vertical D V H Horisontal Horisontal Diketahui: H = 45 cm = 17,71 inch = 18 inch V = 60 cm = 23,62 inch = 24 inch D = 154 cm = 60,6 inch = 61 inch F = 0,2 x/menit Durasi = 1,5 jam Berat = 12 lbs

  10. Rerata frekuensi mengangkat 0,2 kali/menit dengan lama waktu angkat > 1 jam namun kurang dari 2 jam. Note: menurut tabel Fmax =12 (hal 127 dari Guide 1981). • AL (lb) = 90(6/H)(1-.01|V-30|)(.7+3/D)(1-F/Fmax) • H Factor = (6/18) = 0 .33 • V Factor = (1-.01|V-30|) = (1-.01|24-30|) = 0.94 • D Factor = (.7+3/D) = (.7+3/61) = .75 • F Factor = (1-F/Fmax) = (1-.2/12) = .983 • AL = 90(.33)(.94)(.75)(.983) = 20,58 lbs • MPL = 3(AL) = 3(20,58) = 61,75 lbs

  11. Kesimpulan: • AW = 12 lbs • AL = 20,58 lbs • AW < AL  task ini bisa diterima oleh sebagian besar pekerja tanpa menimbulkan LBP

  12. Application Manual for the REVISED NIOSH LIFTING EQUATION Thomas R. Waters, Ph.D. Vern Putz-Anderson, Ph.D. ArunGarg, Ph.D U.S. Department of Health and Human Services Public Health Service Centers for Disease Control and Prevention National Institute for Occupational Safety and Health January 1994

  13. REVISED NIOSH LIFTING EQUATION • NIOSH Work Practices Guide (WPG) for Manual Lifting berlaku Maret 1981-Juli 1993 (NIOSH Equation 1981) • Revisi dilakukan tahun 1991 dan dipublikasi Juli 1993 (Revised NIOSH Lifting Equation) • Pada revisi disediakan evaluasi terhadap gerakan asimetris, hand container coupling, work duration-lifting frequency

  14. Definition of Terms RWL (Recommended Weight Limit) Kondisi task dalam berat yang diperbolehkan untuk diangkat sebagian besar pekerja sehat dalam suatu periode waktu tertentu tanpa ada peningkatan resiko LBP yang berhubungan dengan lifting/lowering. LI (Lifting Index) Perkiraan relatif tentang tingkat stresfisik yang berhubungan dengan manual lifting task Kriteria : LI ≤ 1,0 (Low Risk Of LBP); LI > 1 (Moderately Stressful Task); LI > 3 (Highly Stressful Task)

  15. RECOMMENDED WEIGHT LIMIT (RWL) • Recomendasi NIOSH • RWL= beratbeban yang masihamanuntukdikerjakanpadawaktutertentutanpamenimbulkanrisikogangguansakitpinggang (LBP) (Water & Anderson 1996b) • 6 variabel : Horizonta Load (H); Vertical Load (V), Destination (D), Angle of Asymetric (A), Frequencyof Lifting (F), Coupling Classification ( C )

  16. Rumus RWL untuk Berat (Kg), Jarak (cm) RWL = LC X HM X VM X DM X AM X FM X CM LC = LOAD CONSTANT =23 Kg HM=HORIZONTAL MULTIPLIER = 25/H VM= Vertical Multiplier = (1 – 0,003 I(V-75)I) DM = Distance Multiplier = (0,82 + 4.5/ D ) AM = Asymetric Multiplier = (1 – 0.0032A) FM = Frequency Multiplier (tabel 1) CM – Coupling Multiplier (tabel 2) LC untuk org indonesia L= 21 kg (42 lbs) ; P = 20 kg (40 lbs)

  17. Untuk Berat (lbs), dan jarak dalam inchi • HM = 10/H • VM = 1-(0,0075 |V-30|) • DM = 0,82+(1,8/D)

  18. Tabel 1 Frequency Muliplier

  19. lanjutan *untuk frekuensi angkatan < 1 kali/5 menit , F= 0,2 lift/min ** dalam cm , diukur dari permukaan lantai

  20. Tabel 2. Couplig Multiplier

  21. LIFTING INDEX (LI) • ESTIMASI SEDERHANA THD RISIKO CEDERA YANG DIAKIBATKAN OLEH OVER EXERTION. • BERDASARKAN BERAT BEBAN DAN NILAI RWL  LI DPT DITENTUKAN SBB • LI = BB / RWL ≤ 3,0 • KRITERIA : LI ≤ 1,0 (LOW RISK OF LBP); LI > 1 (MODERATELY STRESSFUL TASK); LI > 3 (HIGHLY STRESSFUL TASK)

  22. PenerapandalamKasus

  23. Step 1. Measure and Record of Variables

  24. Vertical Vertical V V Horisontal H H By. RenyIndrayani (101042010)

  25. Coupling Type By. RenyIndrayani (101042010)

  26. Origin Destination LC = 42 lbs (pekerjalaki-laki, indonesia) HM = 10/18 = 0,56 VM = 1-(0,0075 |V-30|) = 1-(0,0075 |24-30|) = 0,96 DM = 0,82+(1,8/D) = 0,82+(1,8/37) = 0,87 AM = 1 FM = 0,37 CM = 0,95 LC = 42 lbs HM = 10/24 = 0,42 VM = 1-(0,0075 |V-30|) = 1-(0,0075 |61-30|) = 0,77 DM = 0,82+(1,8/D) = 0,82+(1,8/37) = 0,87 AM = 1 FM = 0,37 CM = 1,00 Step 2. Determine The Multipliers

  27. Destination Step 3. Determine the RWL’s Origin RWL = LC . HM . VM . DM . AM . FM . CM = 42 . 0,56 . 0,96 . 0,87 . 1 . 0,37 . 0,95 = 6,90 lbs RWL = LC . HM . VM . DM . AM . FM . CM = 42 . 0,42 . 0,77 . 0,87 . 1 . 0,37 . 1,00 = 4,37 lbs RWL origin = 6,90 lbs RWL destin = 4,37 lbs

  28. Destination Step 4. Determine the Lifting Index Origin LI = Object Weight / RWL = 12/6,90 = 1,74 LI = Object Weight / RWL = 12/4,37 = 2,74 LI origin = 1,74 LI destin = 2,74

  29. LI Origin = 1,74 LI Destination = 2,64 Kriteria : LI ≤ 1,0 (Low Risk Of LBP); LI > 1 (Moderately Stressful Task); LI > 3 (Highly Stressful Task) LI > 1 (Moderately Stressful Task) Kesimpulan : Pekerjaantersebuttergolongberisikosedanguntukmenimbulkan MSDs (LBP) Step 5. Compare with The Criteria

  30. Step 6. Recommendation Kompensasi : waktupenyelesaianpemindahan box menjadilebih lama (yaknidari 16,67 menit 33,34 menit)

  31. PenerapanRekomendasi

  32. Origin Destination LC = 42 lbs HM = 10/18 = 0,56 VM = 1-(0,0075 |V-30|) = 1-(0,0075 |24-30|) = 0,96 DM = 0,82+(1,8/D) = 0,82+(1,8/26) = 0,89 AM = 1 FM = 0,60 CM = 1,00 LC = 42 lbs HM = 10/24 = 0,42 VM = 1-(0,0075 |V-30|) = 1-(0,0075 |50-30|) = 0,85 DM = 0,82+(1,8/D) = 0,82+(1,8/26) = 0,89 AM = 1 FM = 0,60 CM = 1,00 Step 2. Determine The Multipliers

  33. Destination Step 3. Determine the RWL’s Origin RWL = LC . HM . VM . DM . AM . FM . CM = 42 . 0,56 . 0,96 . 0,89 . 1 . 0,60 . 1,00 = 12,06 lbs RWL = LC . HM . VM . DM . AM . FM . CM = 42 . 0,42 . 0,85 . 0,89 . 1 . 0,60 . 1,00 = 8,01 lbs RWL origin = 6,90 lbs RWL destin = 4,37 lbs RWL origin = 12,06 lbs RWL destin = 8,01 lbs

  34. Destination Step 4. Determine the Lifting Index Origin LI = Object Weight / RWL = 6/12,06 = 0,5 LI = Object Weight / RWL = 6/8,01 = 0,75 LI origin = 1,74 LI destin = 2,74 LI origin = 0,5 (Low Risk Of LBP) LI destin = 0,75 (Low Risk Of LBP)

  35. Terimakasih
