Algebra de Boole

1. Algebra de Boole Organización de Computadoras UNLA

2. Algebra de Boole • Un algebra de boole es toda clase o conjunto de elementos que pueden tomar dos valores perfectamente diferenciados, suele asignarse los símbolos 0 y 1 Estos símbolos no representan números si no estados diferentes de un dispositivo encendido (1) apagado (0)} • Estos elementos están relacionados mediante dos operaciones binarias. Suma Lógica (+) {Conexión en paralelo} Producto Lógico (*) {conexión en serie}

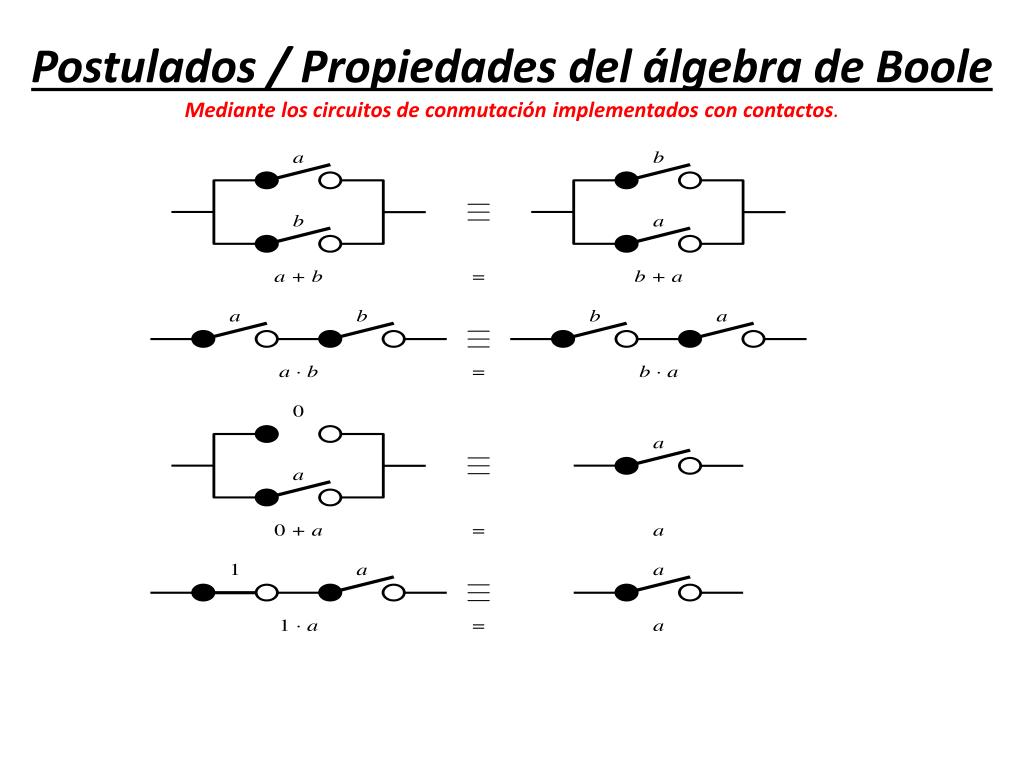

3. Postulados / Propiedades del álgebra de Boole Mediante los circuitos de conmutación implementados con contactos.

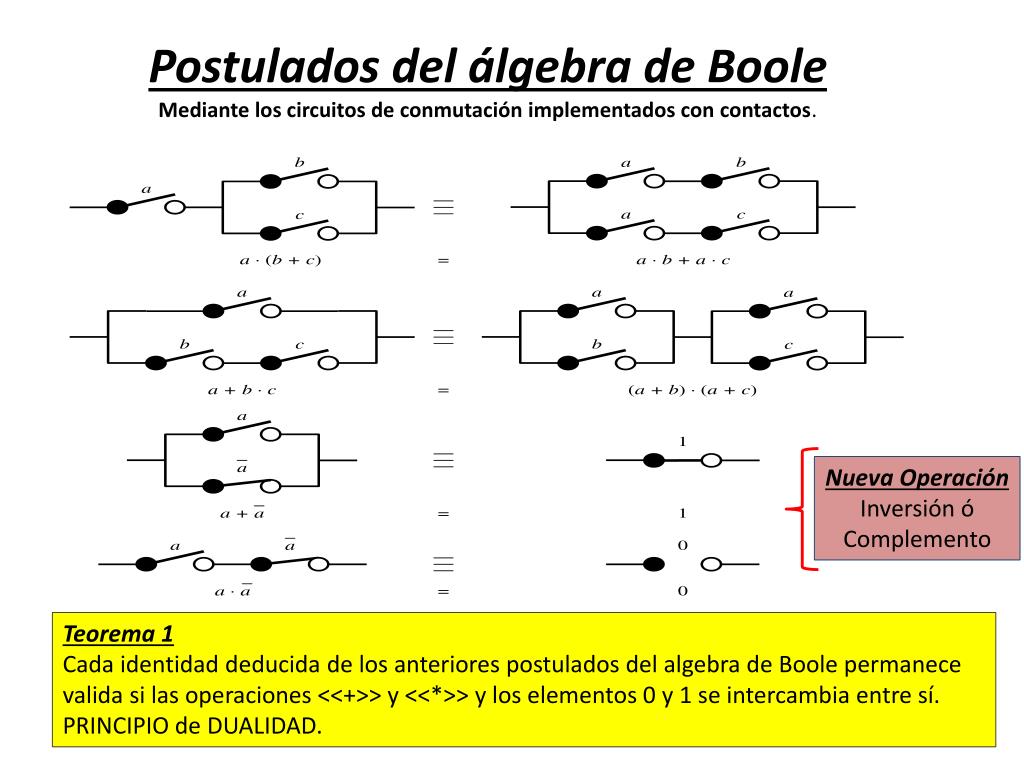

4. Postulados del álgebra de Boole Mediante los circuitos de conmutación implementados con contactos. Nueva Operación Inversión ó Complemento Teorema 1 Cada identidad deducida de los anteriores postulados del algebra de Boole permanece valida si las operaciones <<+>> y <<*>> y los elementos 0 y 1 se intercambia entre sí. PRINCIPIO de DUALIDAD.

11. Leyes de De Morgan 1º Ley: El producto lógico negado de varias variables lógicas es igual a la suma lógica de cada una de dichas variables negadas. Si tomamos un ejemplo para 3 variables tendríamos. ~ (a.b.c) = ~a + ~b + ~c (también como: ) El primer miembro de esta ecuación equivale a una compuerta NAND de 3 entradas, representada en el siguiente gráfico y con su respectiva tabla de verdad.

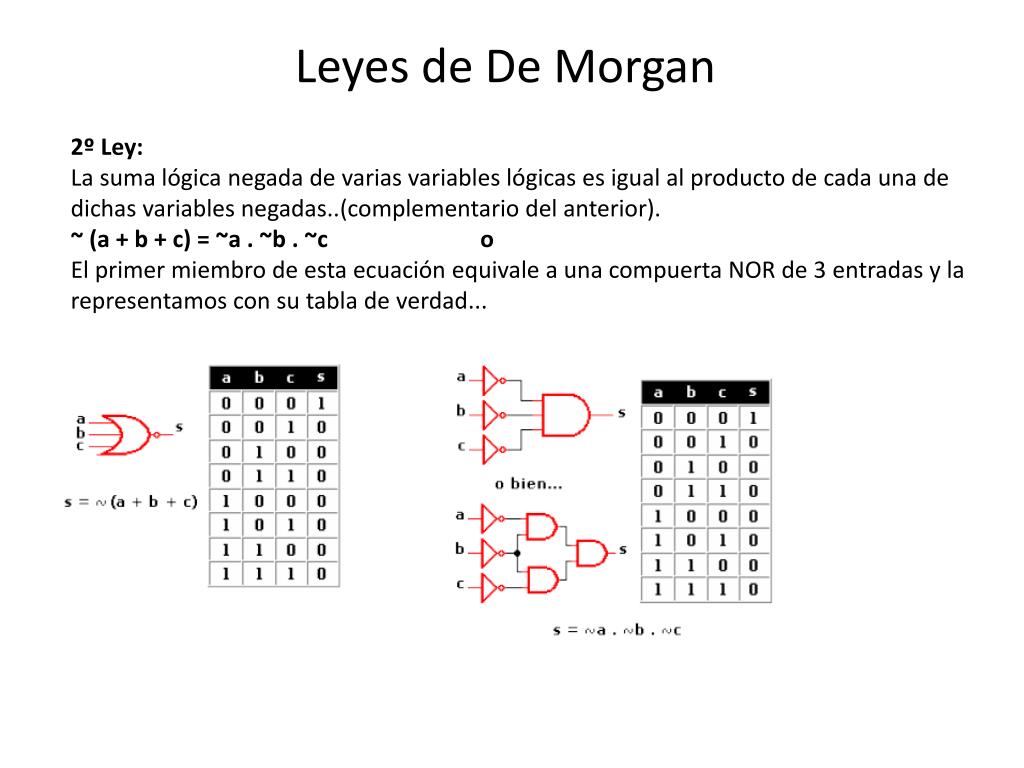

12. Leyes de De Morgan 2º Ley: La suma lógica negada de varias variables lógicas es igual al producto de cada una de dichas variables negadas..(complementario del anterior). ~ (a + b + c) = ~a . ~b . ~c o El primer miembro de esta ecuación equivale a una compuerta NOR de 3 entradas y la representamos con su tabla de verdad...

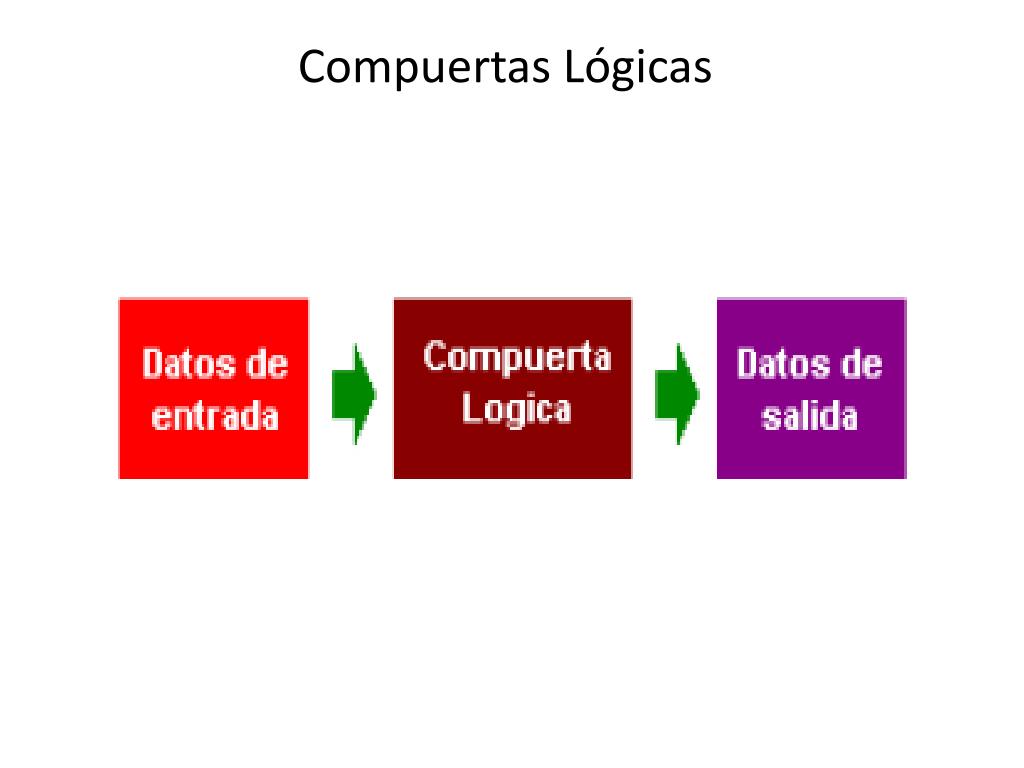

13. Compuertas Lógicas

14. Compuertas Lógicas COMPUERTAS. Compuerta NOT Invierte el dato de entrada, por ejemplo; si la entrada es 1 (nivel alto) se obtiene en la salida un 0 (o nivel bajo), y viceversa. Esta compuerta dispone de una sola entrada. Su operación lógica es s igual a a invertida.

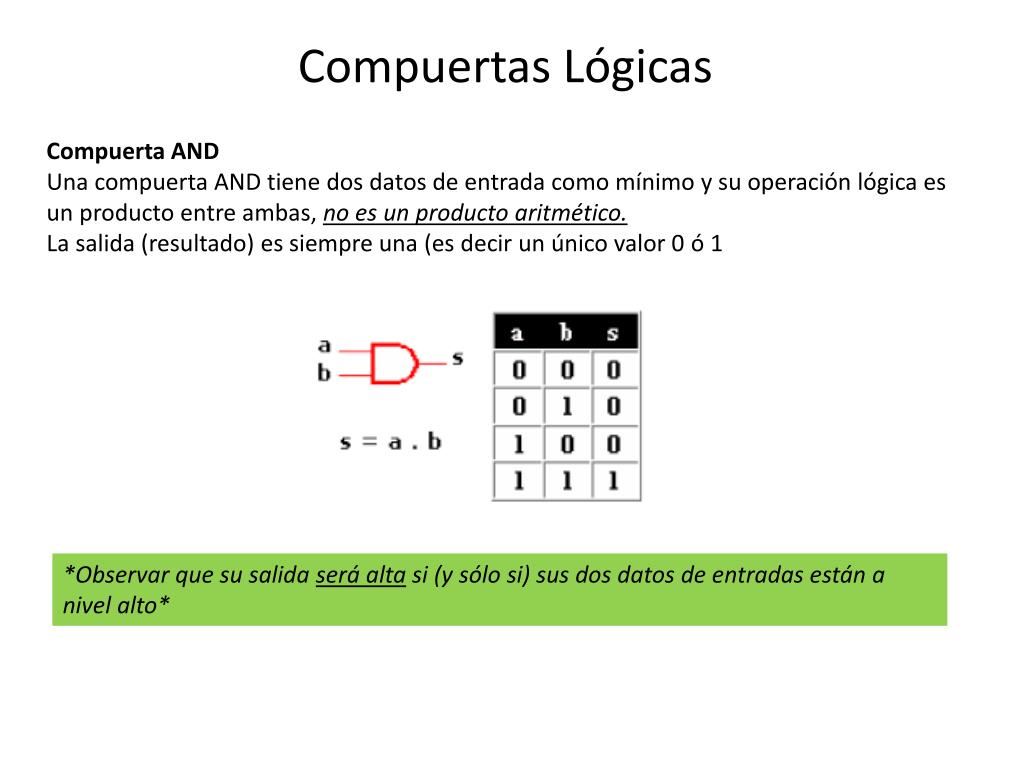

15. Compuertas Lógicas Compuerta AND Una compuerta AND tiene dos datos de entrada como mínimo y su operación lógica es un producto entre ambas, no es un producto aritmético. La salida (resultado) es siempre una (es decir un único valor 0 ó 1 *Observar que su salida será alta si (y sólo si) sus dos datos de entradas están a nivel alto*

16. Compuertas Lógicas Compuerta OR Al igual que la anterior posee dos entradas como mínimo y la operación lógica, es la suma entre ambas. Se trata de una compuerta O Inclusiva *Es decir, basta que uno de los datos de entrada sea 1 para que su salida sea también 1*

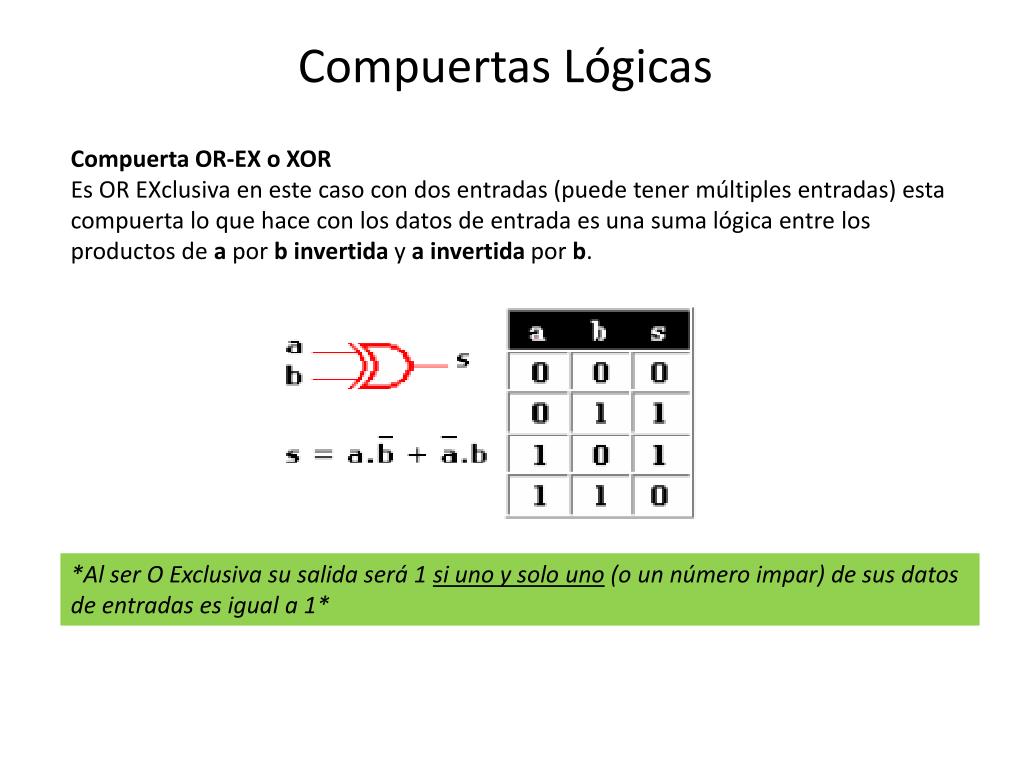

17. Compuertas Lógicas Compuerta OR-EX o XOR Es OR EXclusiva en este caso con dos entradas (puede tener múltiples entradas) esta compuerta lo que hace con los datos de entrada es una suma lógica entre los productos de a por b invertida y a invertida por b. *Al ser O Exclusiva su salida será 1 si uno y solo uno (o un número impar) de sus datos de entradas es igual a 1*

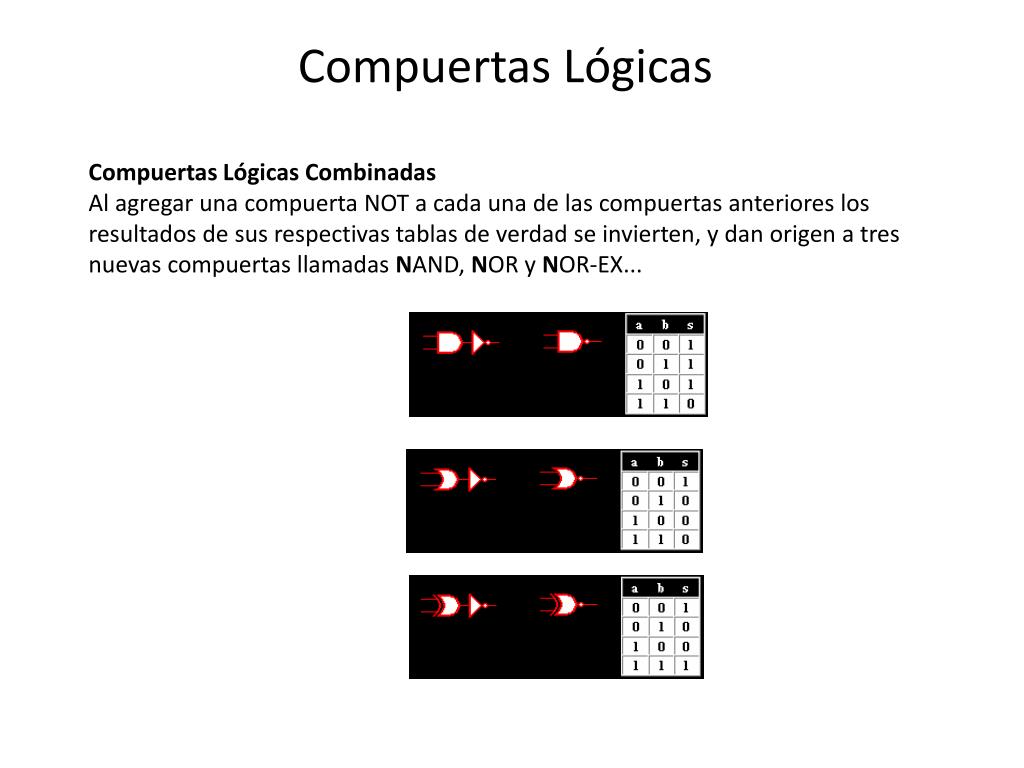

18. Compuertas Lógicas Compuertas Lógicas Combinadas Al agregar una compuerta NOT a cada una de las compuertas anteriores los resultados de sus respectivas tablas de verdad se invierten, y dan origen a tres nuevas compuertas llamadas NAND, NOR y NOR-EX...

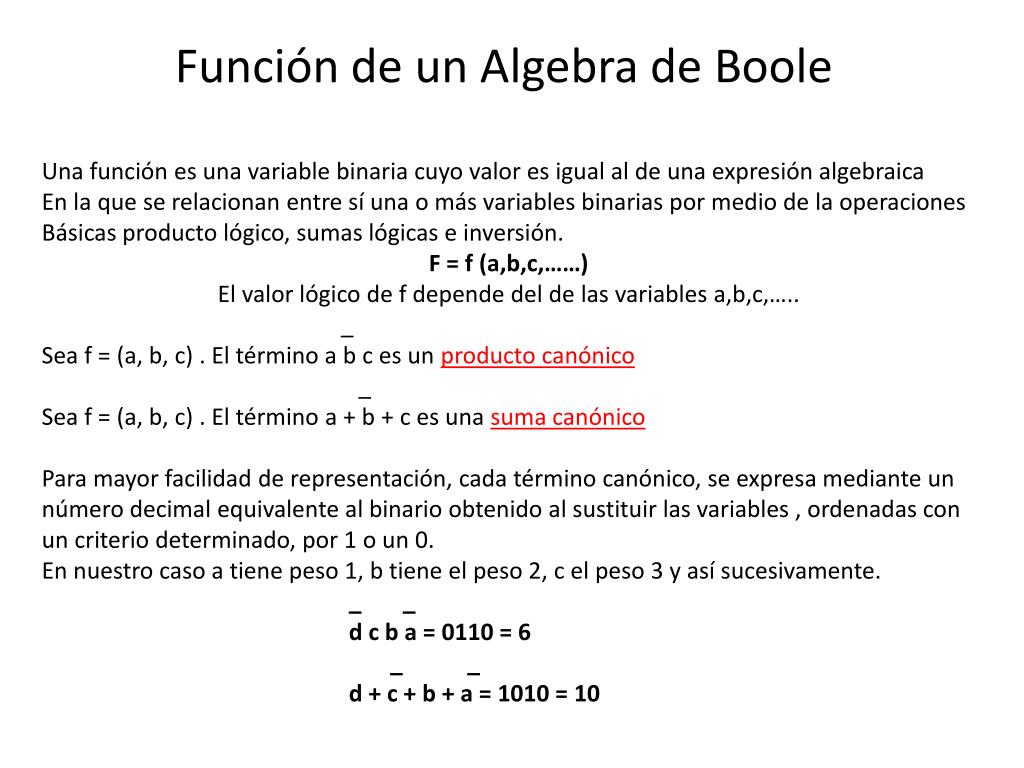

19. Función de un Algebra de Boole • Una función es una variable binaria cuyo valor es igual al de una expresión algebraica • En la que se relacionan entre sí una o más variables binarias por medio de la operaciones • Básicas producto lógico, sumas lógicas e inversión. • F = f (a,b,c,……) • El valor lógico de f depende del de las variables a,b,c,….. • _ • Sea f = (a, b, c) . El término a b c es un producto canónico • _ • Sea f = (a, b, c) . El término a + b + c es una suma canónico • Para mayor facilidad de representación, cada término canónico, se expresa mediante un • número decimal equivalente al binario obtenido al sustituir las variables , ordenadas con • un criterio determinado, por 1 o un 0. • En nuestro caso a tiene peso 1, b tiene el peso 2, c el peso 3 y así sucesivamente. • _ _ • d c b a = 0110 = 6 • _ _ • d + c + b + a = 1010 = 10

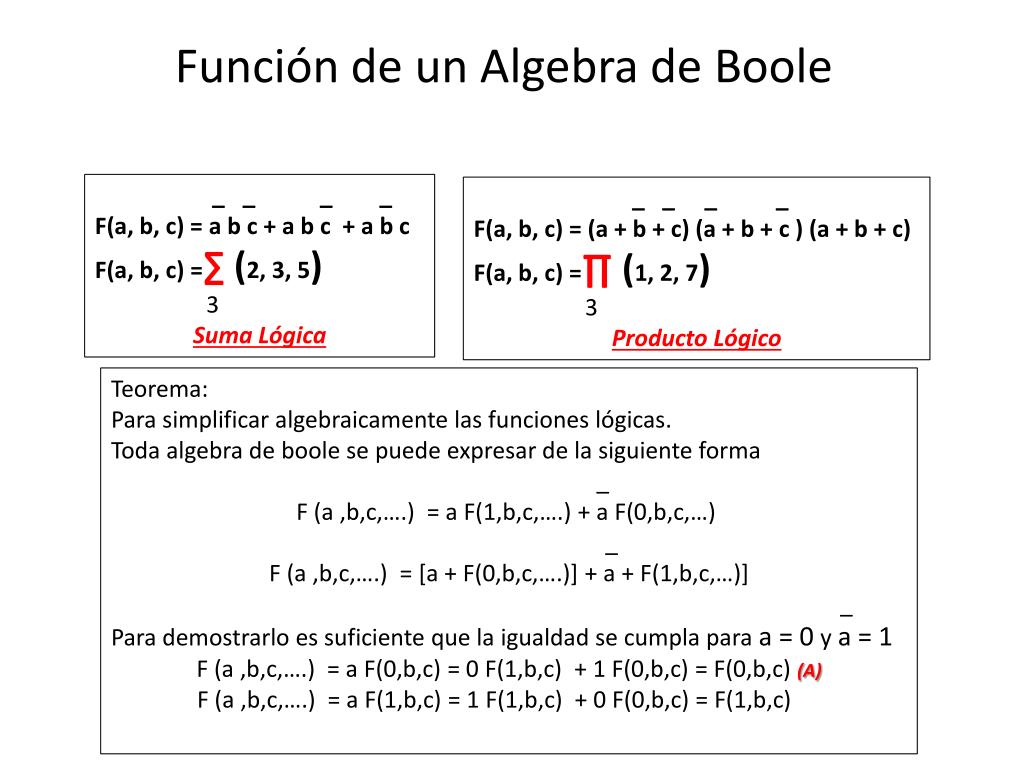

20. Función de un Algebra de Boole _ _ _ _ F(a, b, c) = a b c + a b c + a b c F(a, b, c) =∑ (2, 3, 5) 3 Suma Lógica _ _ _ _ F(a, b, c) = (a + b + c) (a + b + c ) (a + b + c) F(a, b, c) =∏ (1, 2, 7) 3 Producto Lógico Teorema: Para simplificar algebraicamente las funciones lógicas. Toda algebra de boole se puede expresar de la siguiente forma _ F (a ,b,c,….) = a F(1,b,c,….) + a F(0,b,c,…) _ F (a ,b,c,….) = [a + F(0,b,c,….)] + a + F(1,b,c,…)] _ Para demostrarlo es suficiente que la igualdad se cumpla para a = 0 y a = 1 F (a ,b,c,….) = a F(0,b,c) = 0 F(1,b,c) + 1 F(0,b,c) = F(0,b,c) (A) F (a ,b,c,….) = a F(1,b,c) = 1 F(1,b,c) + 0 F(0,b,c) = F(1,b,c)

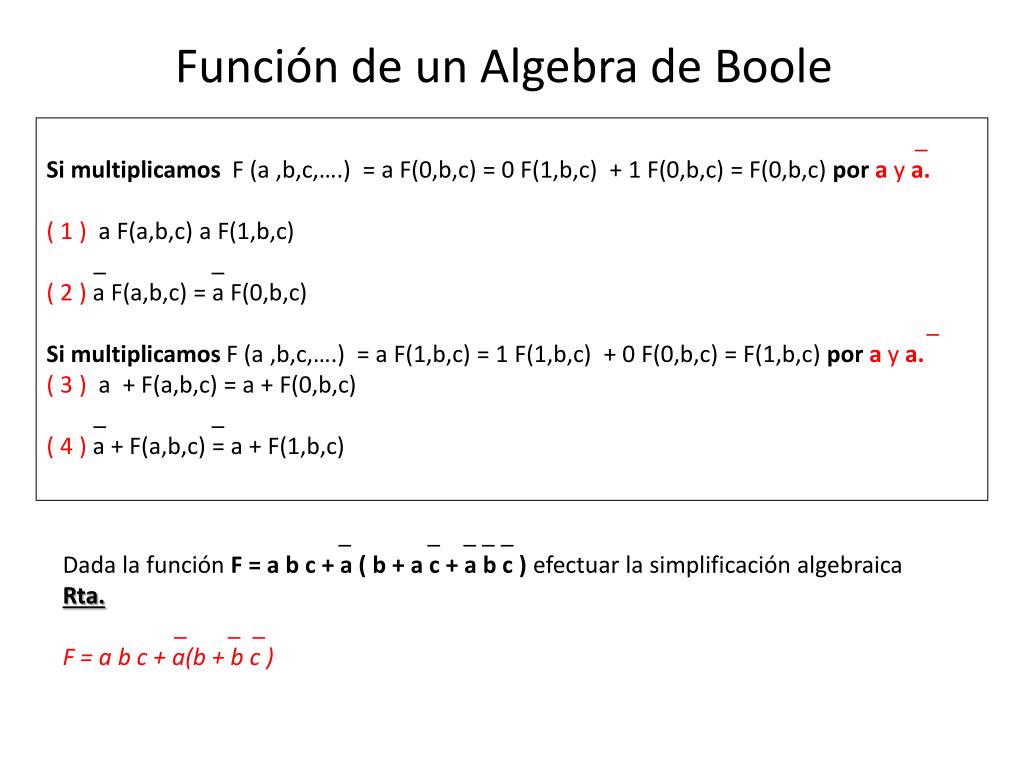

21. Función de un Algebra de Boole _ Si multiplicamos F (a ,b,c,….) = a F(0,b,c) = 0 F(1,b,c) + 1 F(0,b,c) = F(0,b,c) pora y a. ( 1 ) a F(a,b,c) a F(1,b,c) _ _ ( 2 ) a F(a,b,c) = a F(0,b,c) _ Si multiplicamos F (a ,b,c,….) = a F(1,b,c) = 1 F(1,b,c) + 0 F(0,b,c) = F(1,b,c) pora y a. ( 3 ) a + F(a,b,c) = a + F(0,b,c) _ _ ( 4 ) a + F(a,b,c) = a + F(1,b,c) _ _ _ _ _ Dada la función F = a b c + a ( b + a c + a b c ) efectuar la simplificación algebraica Rta. _ _ _ F = a b c + a(b + b c )

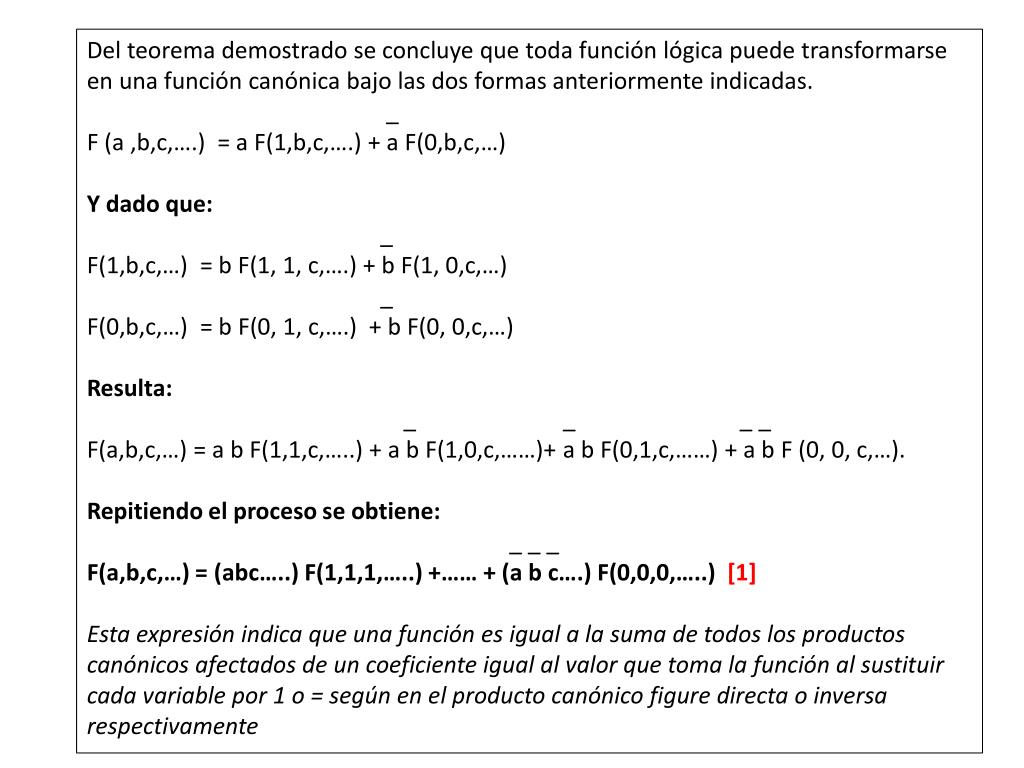

22. Del teorema demostrado se concluye que toda función lógica puede transformarse en una función canónica bajo las dos formas anteriormente indicadas. _ F (a ,b,c,….) = a F(1,b,c,….) + a F(0,b,c,…) Y dado que: _ F(1,b,c,…) = b F(1, 1, c,….) + b F(1, 0,c,…) _ F(0,b,c,…) = b F(0, 1, c,….) + b F(0, 0,c,…) Resulta: _ _ _ _ F(a,b,c,…) = a b F(1,1,c,…..) + a b F(1,0,c,……)+ a b F(0,1,c,……) + a b F (0, 0, c,…). Repitiendo el proceso se obtiene: _ _ _ F(a,b,c,…) = (abc…..) F(1,1,1,…..) +…… + (a b c….) F(0,0,0,…..) [1] Esta expresión indica que una función es igual a la suma de todos los productos canónicos afectados de un coeficiente igual al valor que toma la función al sustituir cada variable por 1 o = según en el producto canónico figure directa o inversa respectivamente

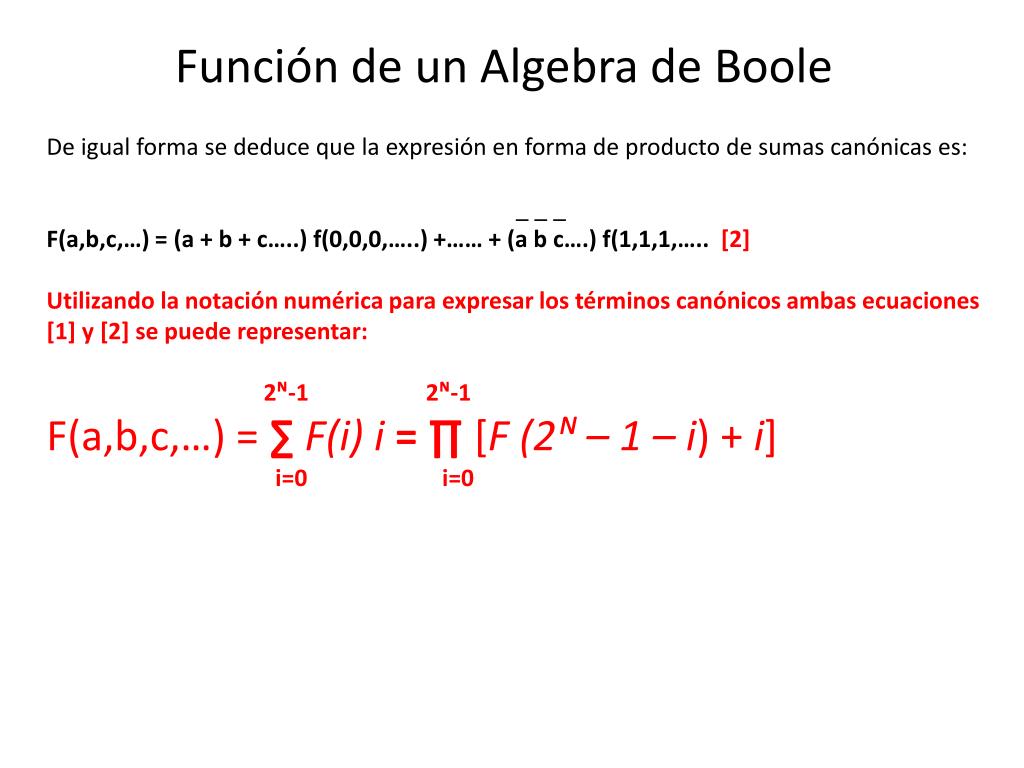

23. Función de un Algebra de Boole De igual forma se deduce que la expresión en forma de producto de sumas canónicas es: _ _ _ F(a,b,c,…) = (a + b + c…..) f(0,0,0,…..) +…… + (a b c….) f(1,1,1,….. [2] Utilizando la notación numérica para expresar los términos canónicos ambas ecuaciones [1] y [2] se puede representar: 2ᴺ-1 2ᴺ-1 F(a,b,c,…) = ∑ F(i) i = ∏ [F (2ᴺ – 1 – i) + i] i=0 i=0

24. Mapas de Karnaugh

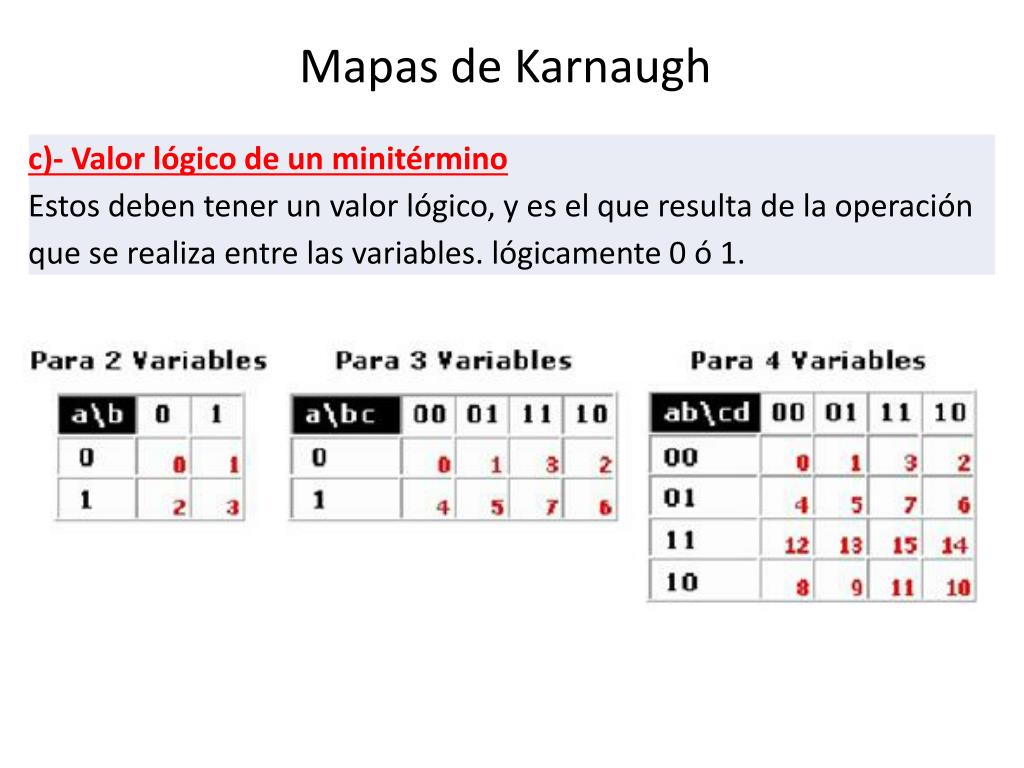

25. Mapas de Karnaugh

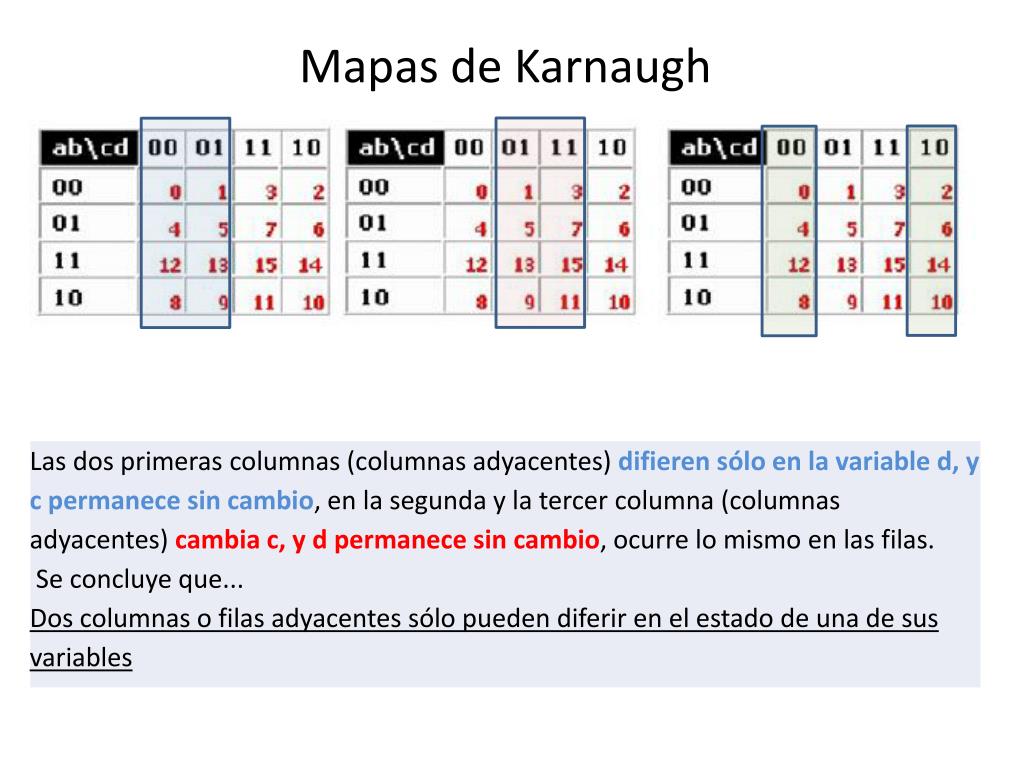

26. Mapas de Karnaugh

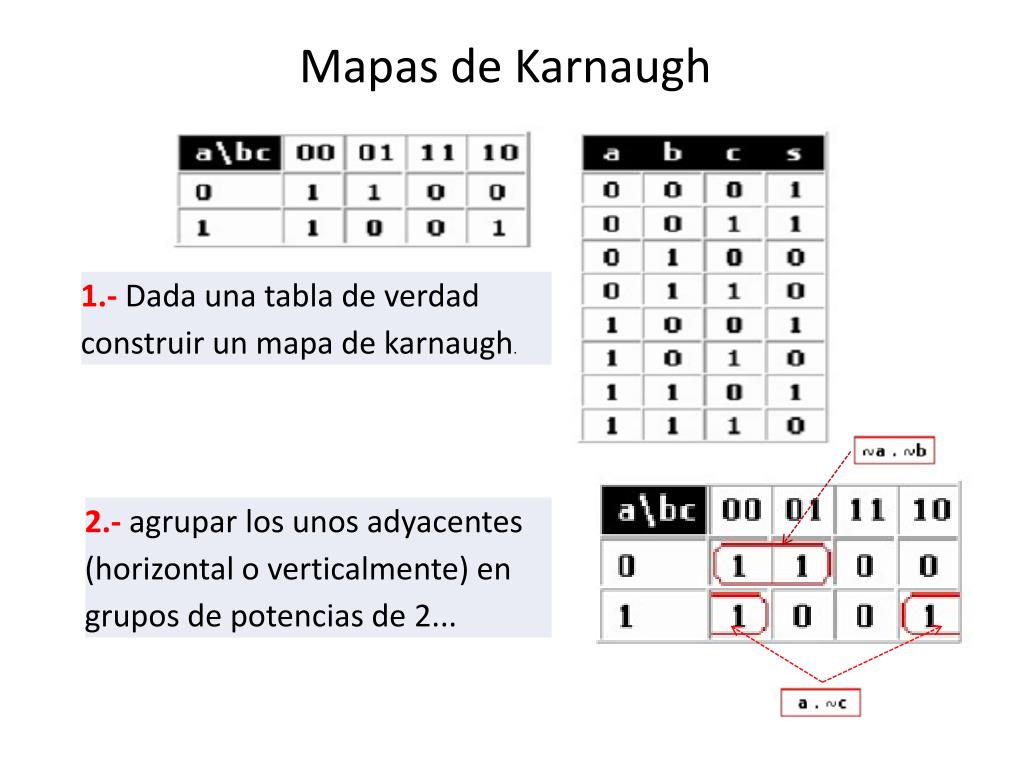

27. Mapas de Karnaugh

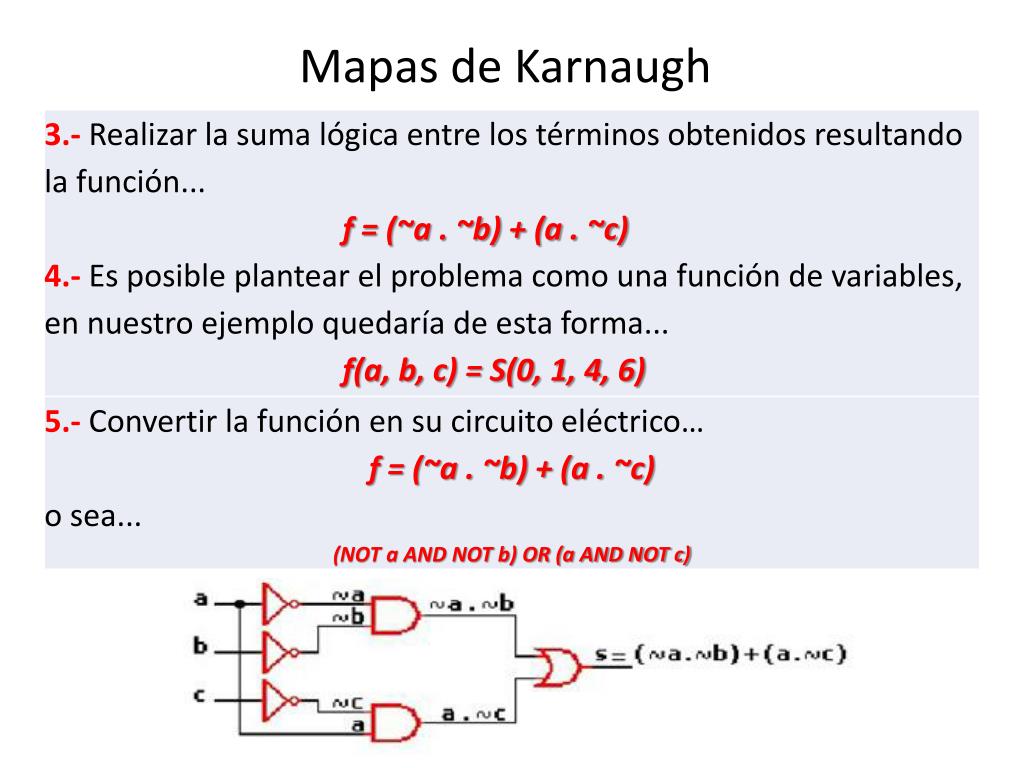

28. Mapas de Karnaugh

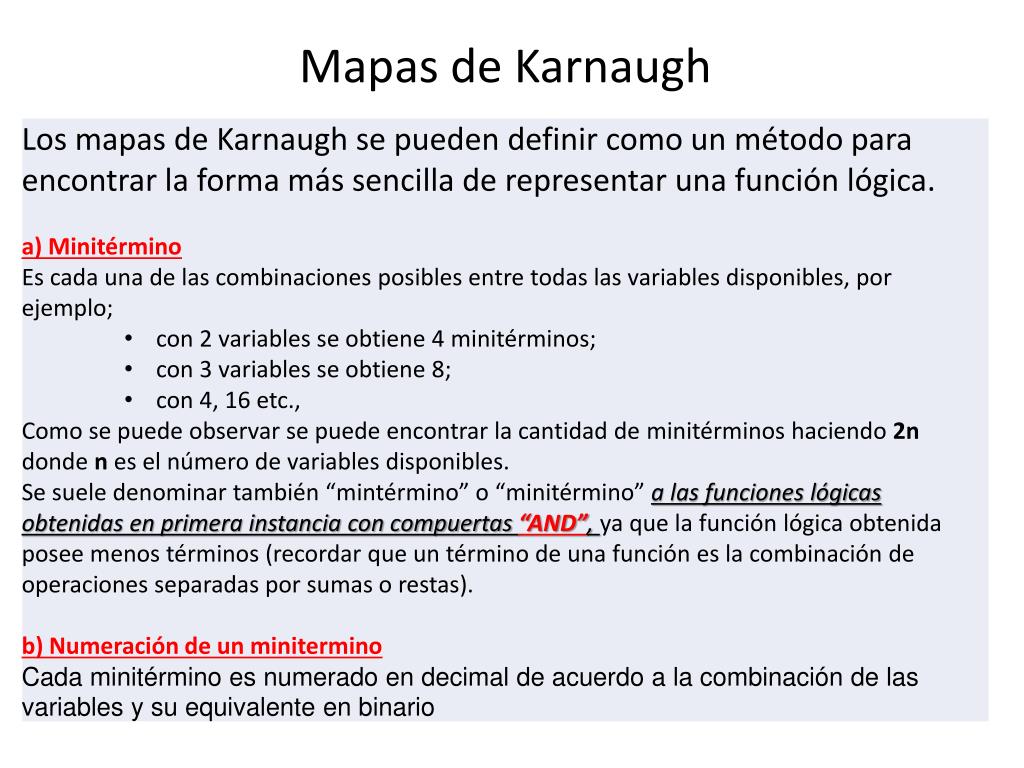

29. Mapas de Karnaugh
