Presentation Transcript

  1. 2006 /09 Métropole Correction labolycee.orgMicroscope classique et microscope confocal Sens de propagation de la lumière A1 1.1.1. Construction de l’image A1B1 Figure 1 L2 L1 B O1 O2 F'1 A F1 B1 Un rayon issu de B et parallèle à l’axe optique émerge en passant par F ’1 Un rayon issu de B et passant par le centre optique O1, émerge sans être dévié Un rayon issu de B et passant par F1 émerge parallèlement à l’axe optique Le point image B1 est situé à l’intersection des rayons émergents. On représente alors l’image A1B1.

  2. 2006 /09 Métropole Correction labolycee.orgMicroscope classique et microscope confocal Sens de propagation de la lumière A1 B1 1.1.1. Construction de l’image A1B1 Figure 1 L2 L1 B F’2 F2 O1 O2 F'1 A F1 1.2.3.Placer les foyers de la lentille oculaire L2 ,l’image définitive A’B’ étant rejetée à l’infini Justification voir le corrigé écrit (pdf ou doc)

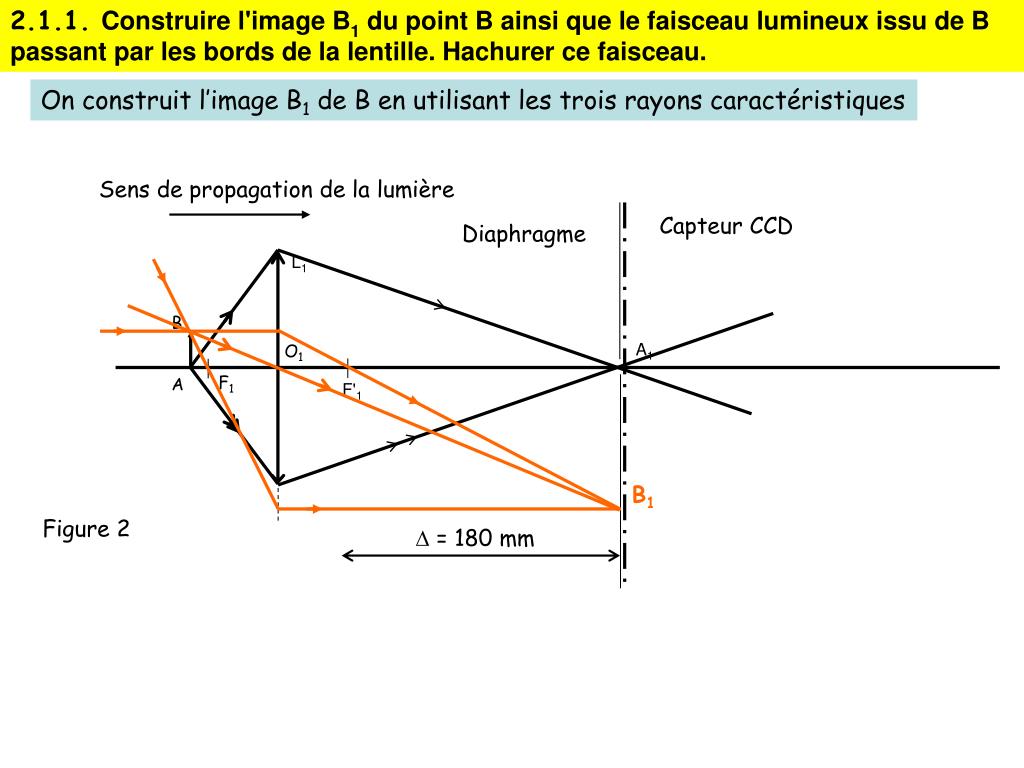

  3. 2.1.1. Construire l'image B1 du point B ainsi que le faisceau lumineux issu de B passant par les bords de la lentille. Hachurer ce faisceau. On construit l’image B1 de B en utilisant les trois rayons caractéristiques Sens de propagation de la lumière Capteur CCD Diaphragme L1 B A A1 O1 F1 F'1 B1 Figure 2  = 180 mm

  4. 2.1.1. Construire l'image B1 du point B ainsi que le faisceau lumineux issu de B passant par les bords de la lentille. Hachurer ce faisceau. Faisceau lumineux issu de B passant par les bords de la lentille. Sens de propagation de la lumière Capteur CCD Diaphragme L1 B A A1 O1 F1 F'1 B1 Figure 2  = 180 mm Tous les rayons issus de B convergent au point B1. On trace deux rayons incidents venant frapper les extrémités supérieure et inférieure de L1. Ils émergent en se dirigeant vers B1.

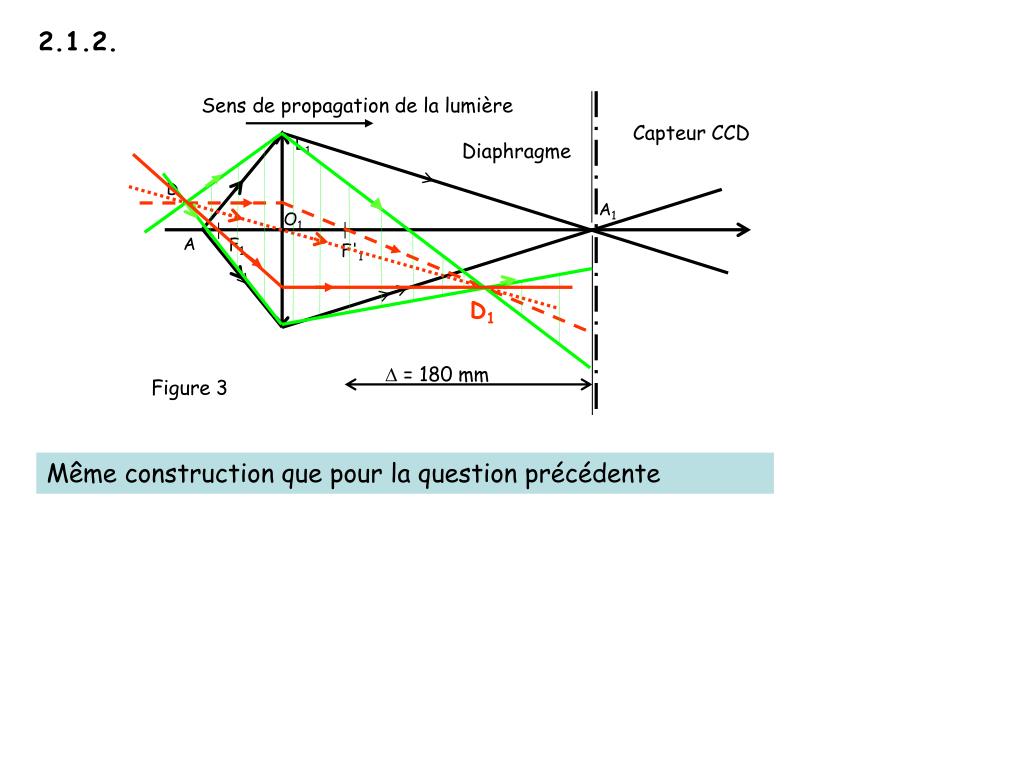

  5. 2.1.2. Sens de propagation de la lumière Capteur CCD L1 Diaphragme D . A1 O1 A F1 F'1 D1  = 180 mm Figure 3 Même construction que pour la question précédente

  6. Le point image B1 se trouve sur l’axe optique, son point objet correspondant est également sur l’axe optique B A 2.2. Sens de propagation de la lumière Capteur CCD L1 Diaphragme Plan de l'objet AB O1 B1 F1 F'1 Figure 4  = 180 mm Pour bien comprendre comment évolue la position de l’image en fonction de la position de l’objet, consultez l’animation de Gilbert Gastebois (lien direct)
