  1. PenguatOperasional (OP-Amp) Oleh: Ahmad Rizal S.,S.Pd.

  2. Pengertian OP-Amp • Suaturangkaianterintegrasi yang berisibeberapatingkatdankonfigurasipenguatdiferensial. PenguatoperasionalmemilkiduamasukandansatukeluaransertamemilikipenguatanDC yang tinggi

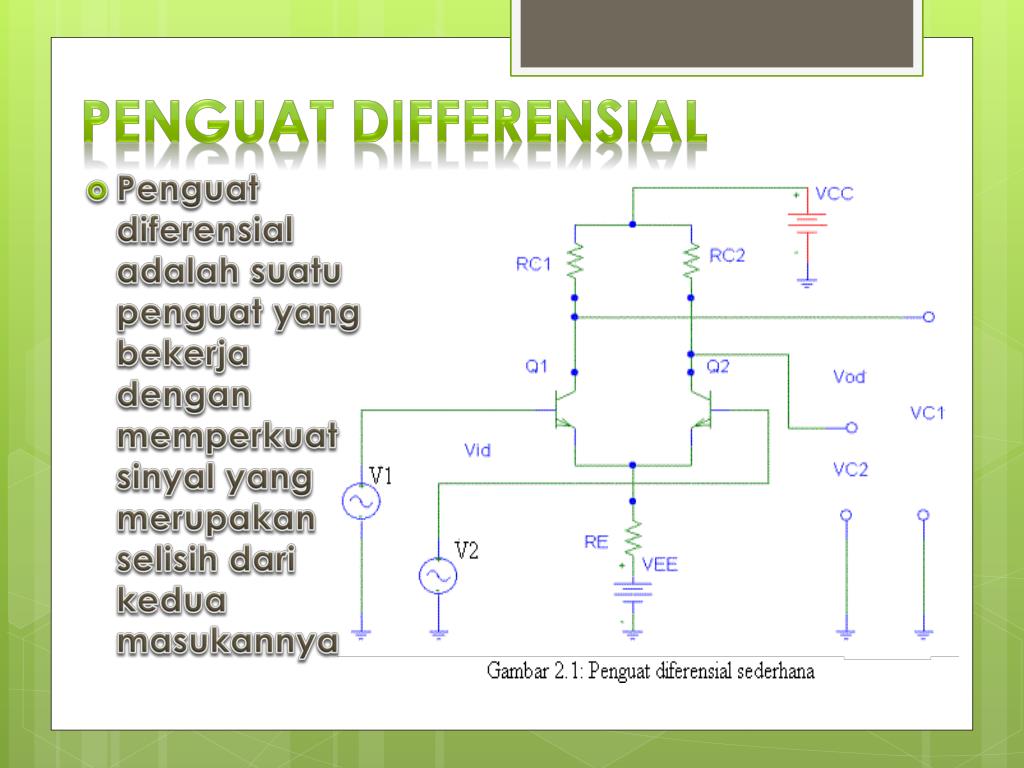

  3. PenguatDifferensial • Penguatdiferensialadalahsuatupenguat yang bekerjadenganmemperkuatsinyal yang merupakanselisihdarikeduamasukannya

  4. Karakteristik OP-Amp • Penguatanteganganlingkarterbuka (open-loop voltage gain) AVOL = -∞ • Teganganofsetkeluaran (output offset voltage) VOO = 0 • Hambatanmasukan (input resistance) RI=∞ • Hambatankeluaran (output resistance) RO = 0 • Lebarpita (band width) BW =∞ • Waktutanggapan (respon time) = 0 detik • Karakteristiktidakberubahdengansuhu

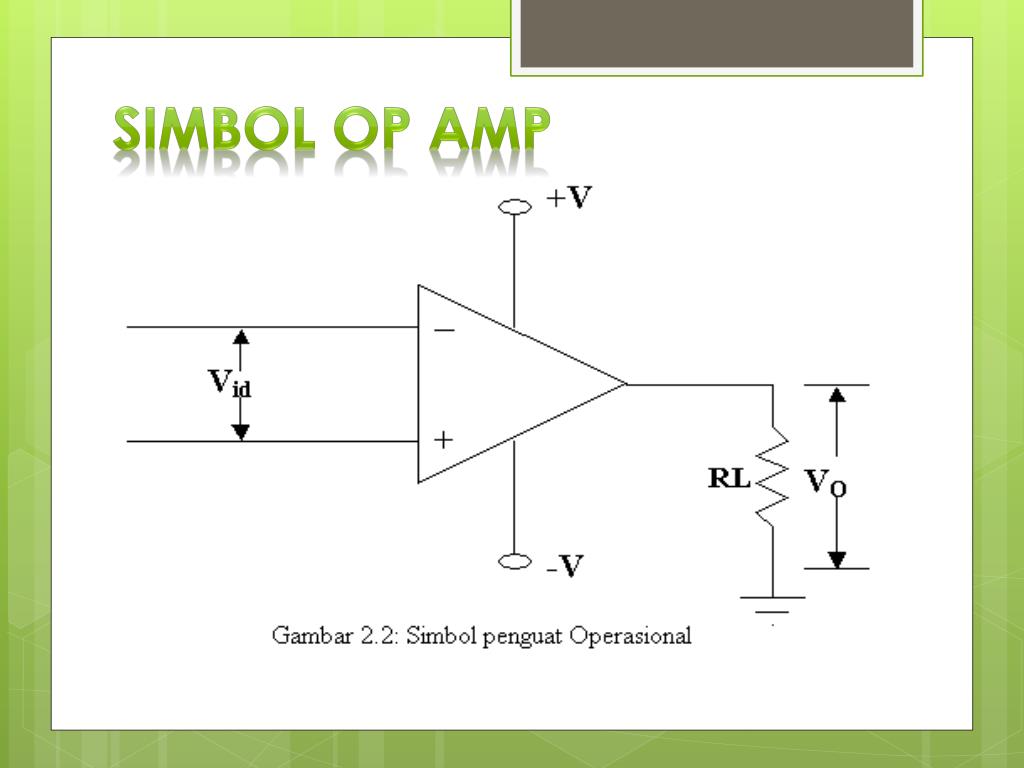

  5. Simbol Op AMP

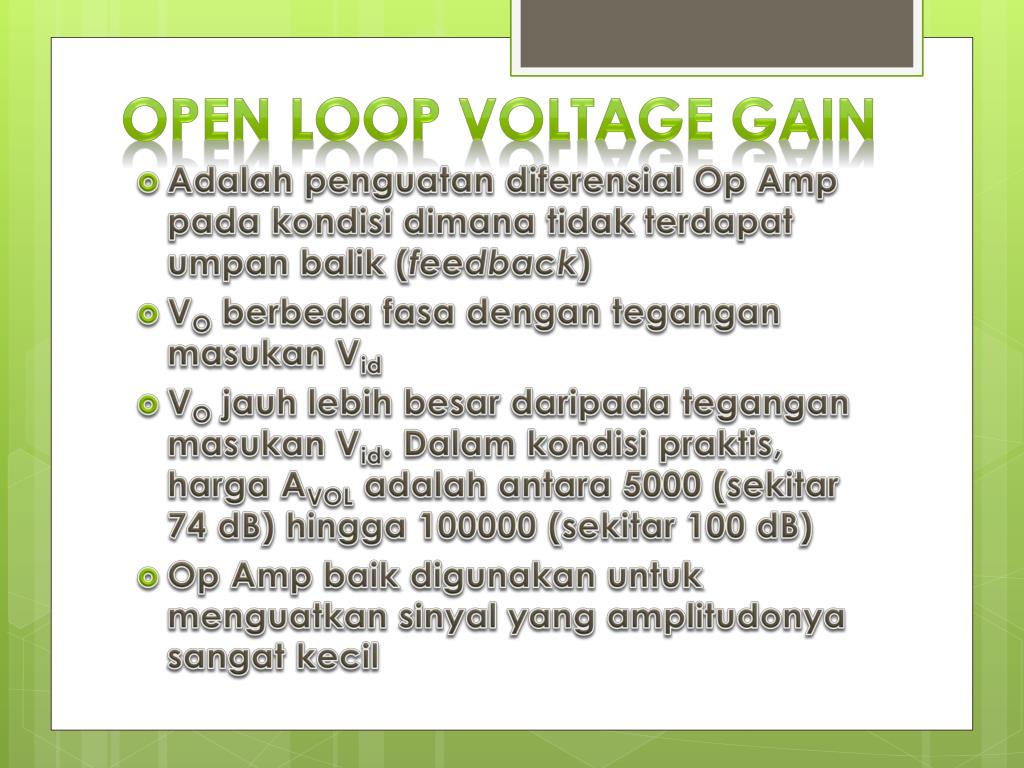

  6. Open Loop Voltage Gain • Adalahpenguatandiferensial Op Amp padakondisidimanatidakterdapatumpanbalik (feedback) • VOberbedafasadenganteganganmasukanVid • VOjauhlebihbesardaripadateganganmasukan Vid. Dalamkondisipraktis, harga AVOLadalahantara 5000 (sekitar 74 dB) hingga 100000 (sekitar 100 dB) • Op Amp baikdigunakanuntukmenguatkansinyal yang amplitudonyasangatkecil

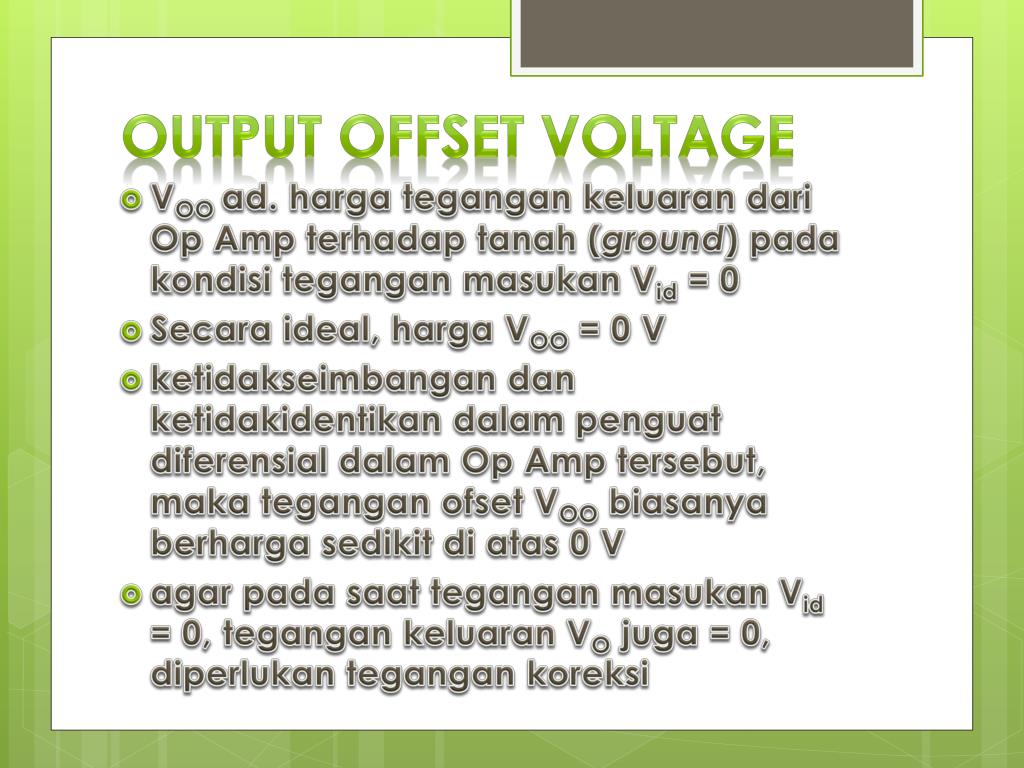

  7. Output Offset Voltage • VOO ad. hargategangankeluarandari Op Amp terhadaptanah (ground) padakondisiteganganmasukan Vid = 0 • Secara ideal, harga VOO = 0 V • ketidakseimbangandanketidakidentikandalampenguatdiferensialdalam Op Amp tersebut, makateganganofset VOObiasanyaberhargasedikit di atas 0 V • agar padasaatteganganmasukan Vid = 0, tegangankeluaran VOjuga = 0, diperlukantegangankoreksi

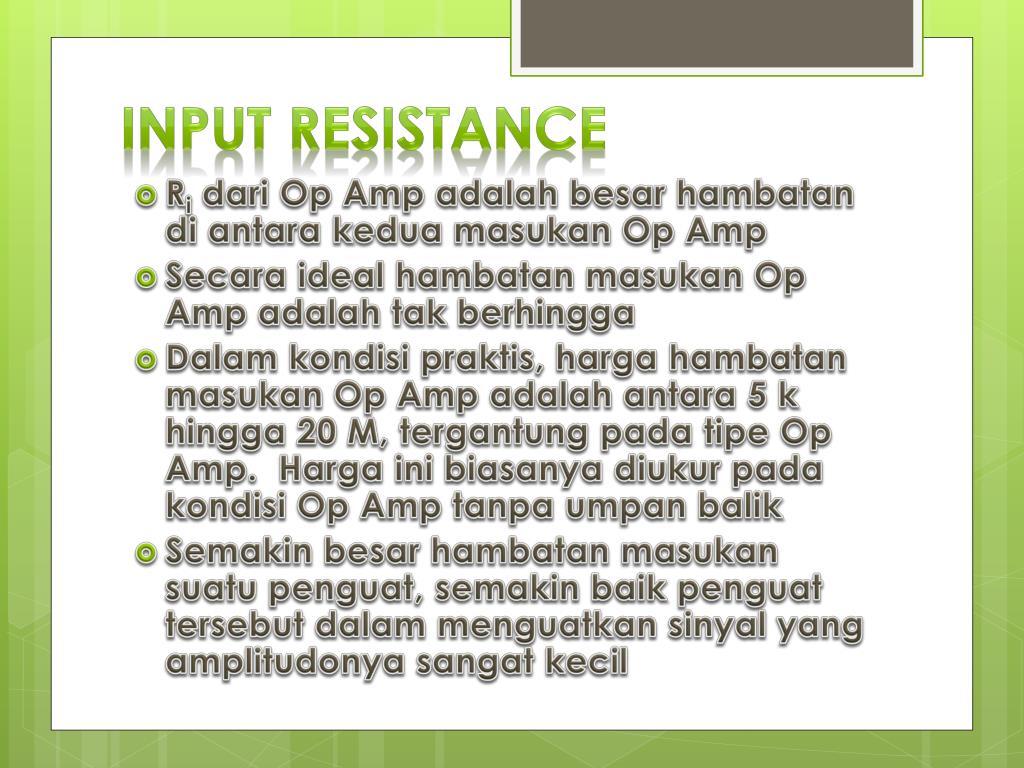

  8. Input Resistance • Ridari Op Amp adalahbesarhambatan di antarakeduamasukan Op Amp • Secara ideal hambatanmasukan Op Amp adalahtakberhingga • Dalamkondisipraktis, hargahambatanmasukan Op Amp adalahantara 5 khingga 20 M, tergantungpadatipe Op Amp. Hargainibiasanyadiukurpadakondisi Op Amp tanpaumpanbalik • Semakinbesarhambatanmasukansuatupenguat, semakinbaikpenguattersebutdalammenguatkansinyal yang amplitudonyasangatkecil

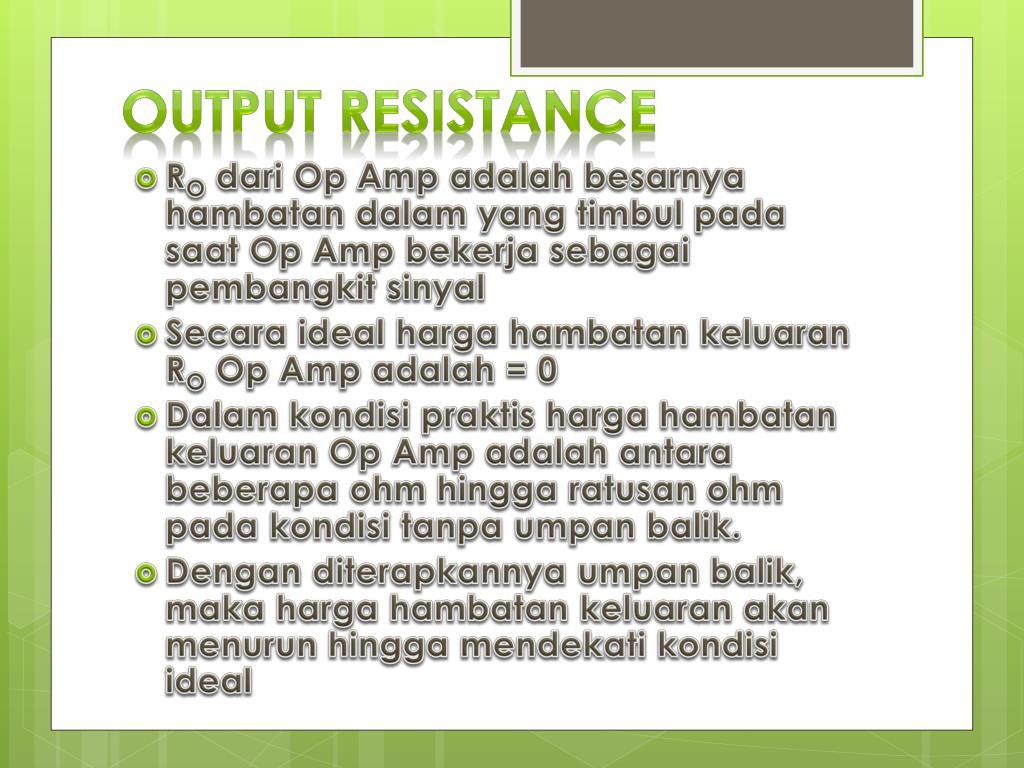

  9. Output Resistance • ROdari Op Amp adalahbesarnyahambatandalam yang timbulpadasaat Op Amp bekerjasebagaipembangkitsinyal • Secara ideal hargahambatankeluaran RO Op Amp adalah = 0 • Dalamkondisipraktishargahambatankeluaran Op Amp adalahantarabeberapa ohm hinggaratusan ohm padakondisitanpaumpanbalik. • Denganditerapkannyaumpanbalik, makahargahambatankeluaranakanmenurunhinggamendekatikondisi ideal

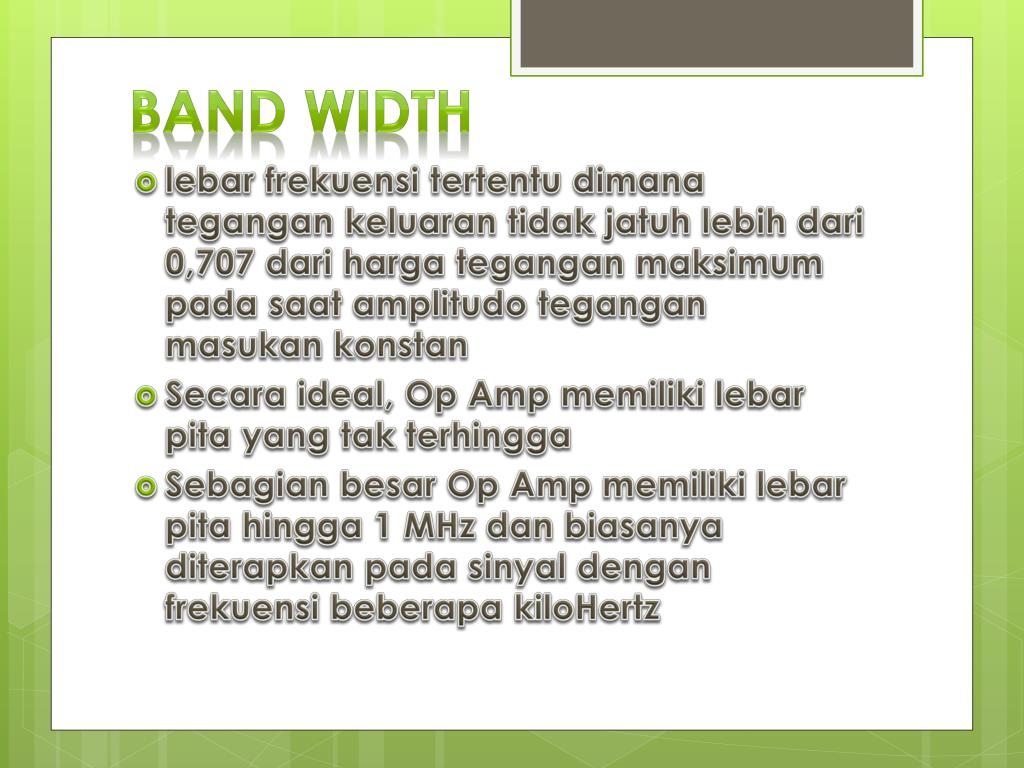

  10. Band Width • lebarfrekuensitertentudimanategangankeluarantidakjatuhlebihdari 0,707 darihargateganganmaksimumpadasaatamplitudoteganganmasukankonstan • Secara ideal, Op Amp memilikilebar pita yang takterhingga • Sebagianbesar Op Amp memilikilebar pita hingga 1 MHz danbiasanyaditerapkanpadasinyaldenganfrekuensibeberapakiloHertz

  11. Respon Time • waktu yang diperlukanolehkeluaranuntukberubahsetelahmasukanberubah • Secara ideal hargawakturespon Op Amp adalah = 0 detik, yaitukeluaranharusberubahlangsungpadasaatmasukanberubah • Waktutanggapan Op Amp umumnyaadalahbeberapamikrodetikhalinidisebutjugaslew rate • umumnyadisertaidenganovershootyaitulonjakan yang melebihikondisisteady state. Padapenerapanbiasa, halinidapatdiabaikan

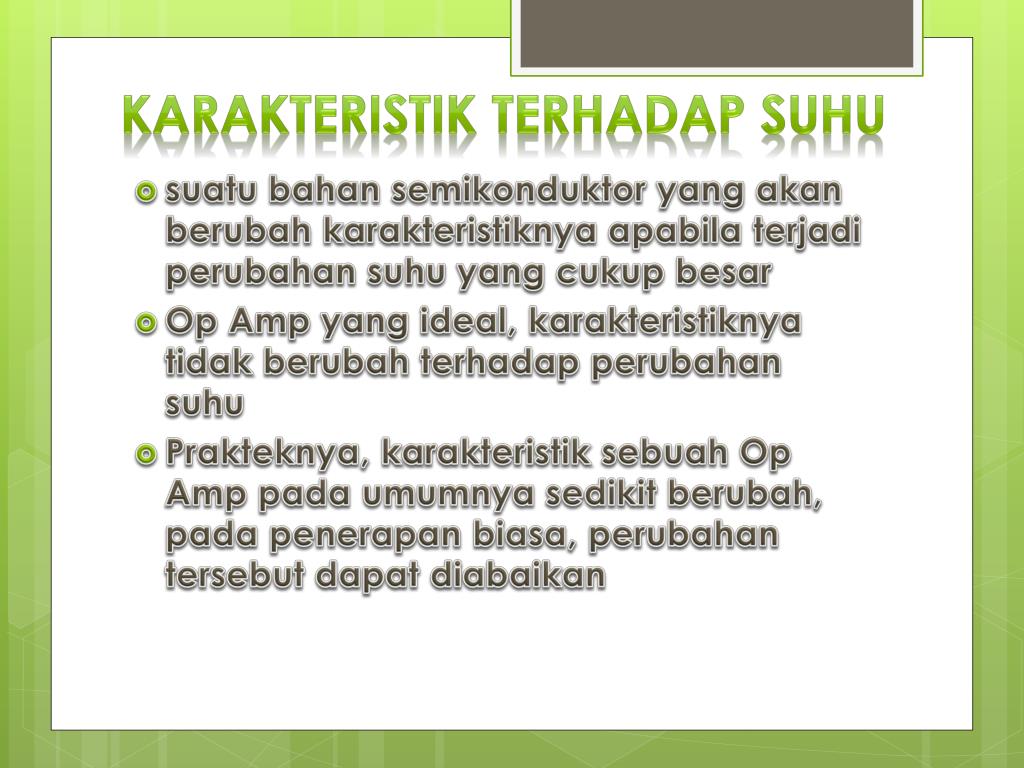

  12. KarakteristikTerhadapSuhu • suatubahansemikonduktor yang akanberubahkarakteristiknyaapabilaterjadiperubahansuhu yang cukupbesar • Op Amp yang ideal, karakteristiknyatidakberubahterhadapperubahansuhu • Prakteknya, karakteristiksebuah Op Amp padaumumnyasedikitberubah, padapenerapanbiasa, perubahantersebutdapatdiabaikan

  13. Implementasi OP-Amp • Non-Inverting • Inverting

  14. Non-Inverting • Dinamakan penguat noninverting karena masukan dari penguat tersebut adalah masukan noninverting dari Op Amp • Sinyalkeluaranpenguatjenisinisefasadengansinyalkeluarannya

  15. BesarPenguatan: Sehingga

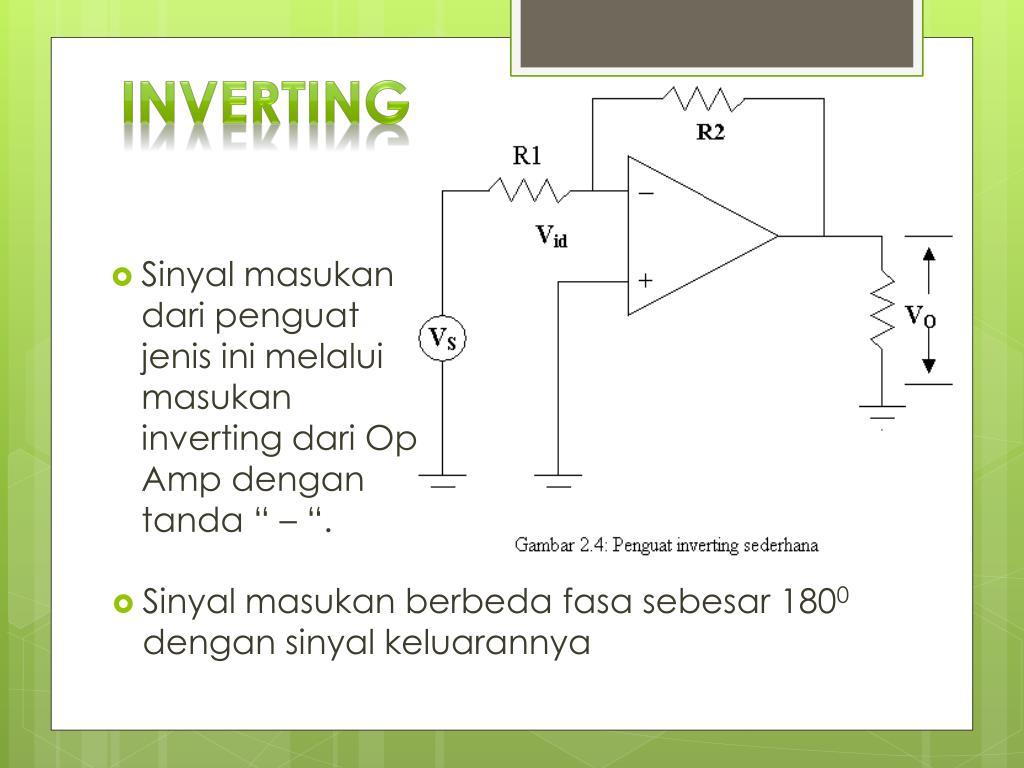

  16. Inverting • Sinyalmasukandaripenguatjenisinimelaluimasukaninverting dari Op Amp dengantanda “ – “. • Sinyalmasukanberbedafasasebesar 1800dengansinyalkeluarannya

  17. BesarPenguatan: Sehingga,

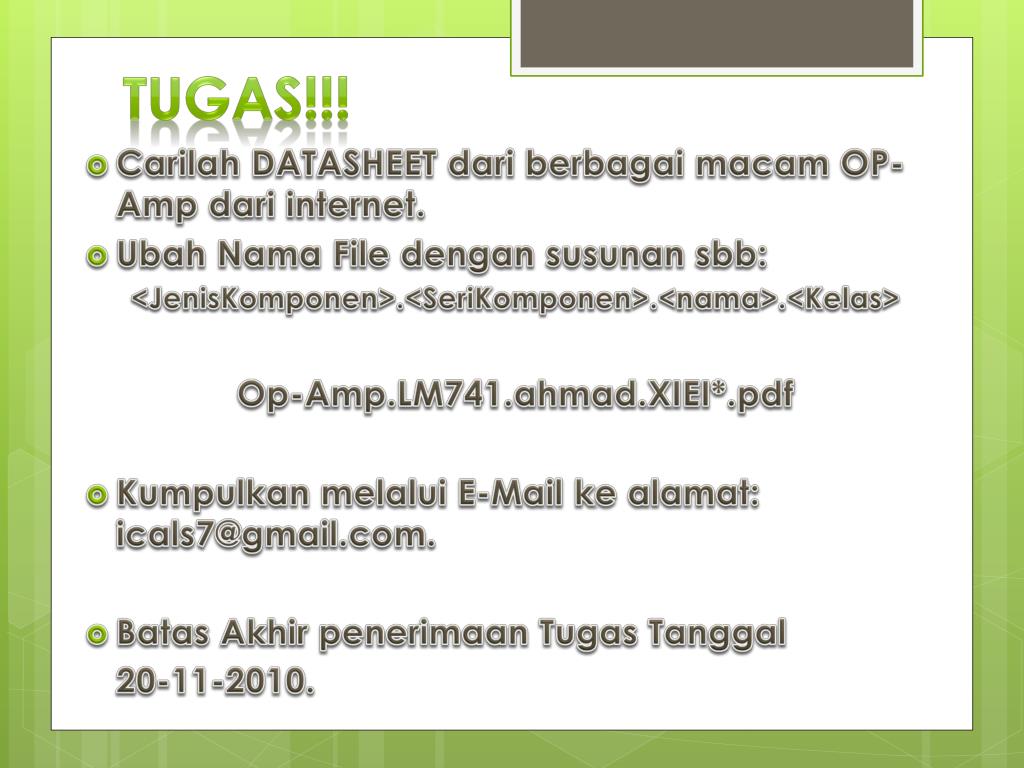

  18. Tugas!!! • Carilah DATASHEET dariberbagaimacam OP-Amp dari internet. • UbahNama File dengansusunansbb: <JenisKomponen>.<SeriKomponen>.<nama>.<Kelas> Op-Amp.LM741.ahmad.XIEI*.pdf • Kumpulkanmelalui E-Mail kealamat: icals7@gmail.com. • Batas AkhirpenerimaanTugasTanggal 20-11-2010.
