1. TITULO DE LA PRESENTACION CURSO PRÁCTICO DE INSTALACIONES DE REPOSICIÓN Actualizado a 15-02-10

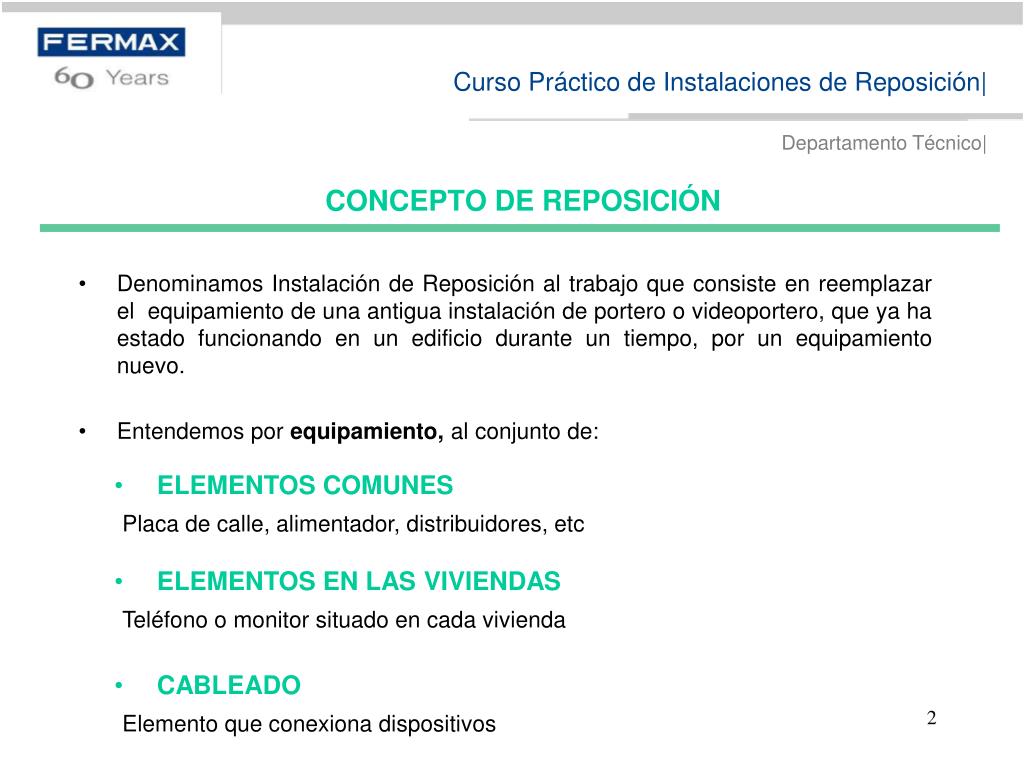

2. Denominamos Instalación de Reposición al trabajo que consiste en reemplazar el equipamiento de una antigua instalación de portero o videoportero, que ya ha estado funcionando en un edificio durante un tiempo, por un equipamiento nuevo. Entendemos por equipamiento, al conjunto de: CONCEPTO DE REPOSICIÓN • ELEMENTOS COMUNES Placa de calle, alimentador, distribuidores, etc • ELEMENTOS EN LAS VIVIENDAS Teléfono o monitor situado en cada vivienda • CABLEADO Elemento que conexiona dispositivos

3. REPOSICIÓN CON EL SISTEMA VDS Nuestro sistema VDS (evolución tecnológica del conocido ADS) permite realizar INSTALACIONES DE REPOSICION utilizando el cableado existente. Esto permite un importanteahorro de tiempo y dinero.

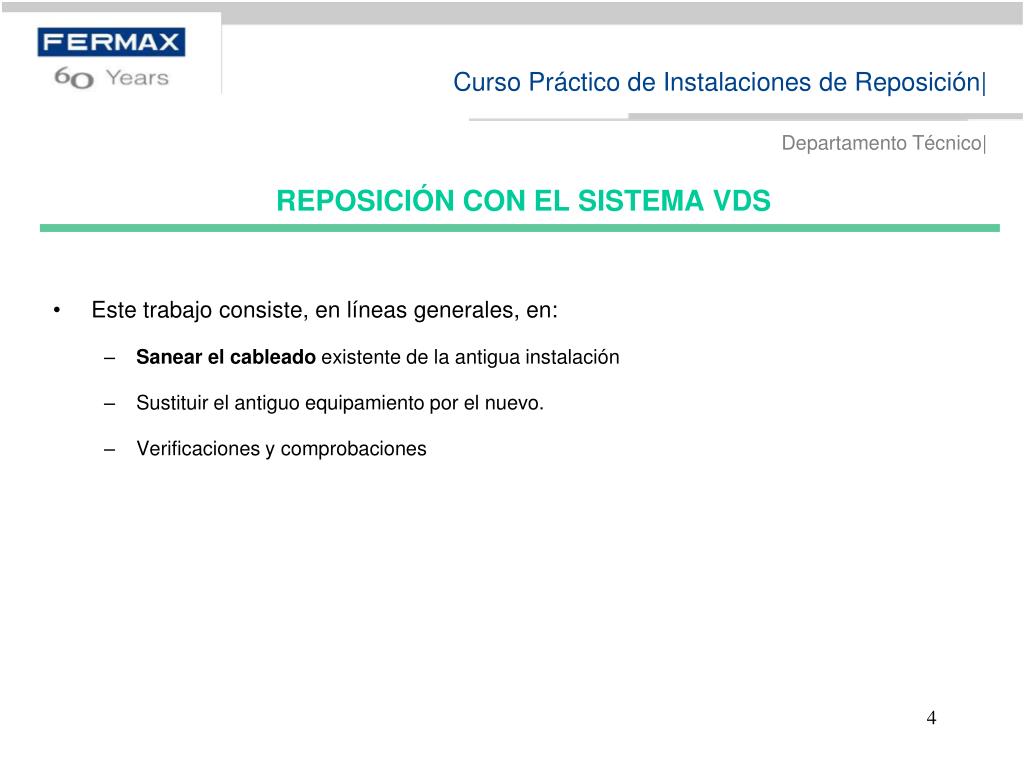

4. REPOSICIÓN CON EL SISTEMA VDS Este trabajo consiste, en líneas generales, en: Sanear el cableado existente de la antigua instalación Sustituir el antiguo equipamiento por el nuevo. Verificaciones y comprobaciones 4

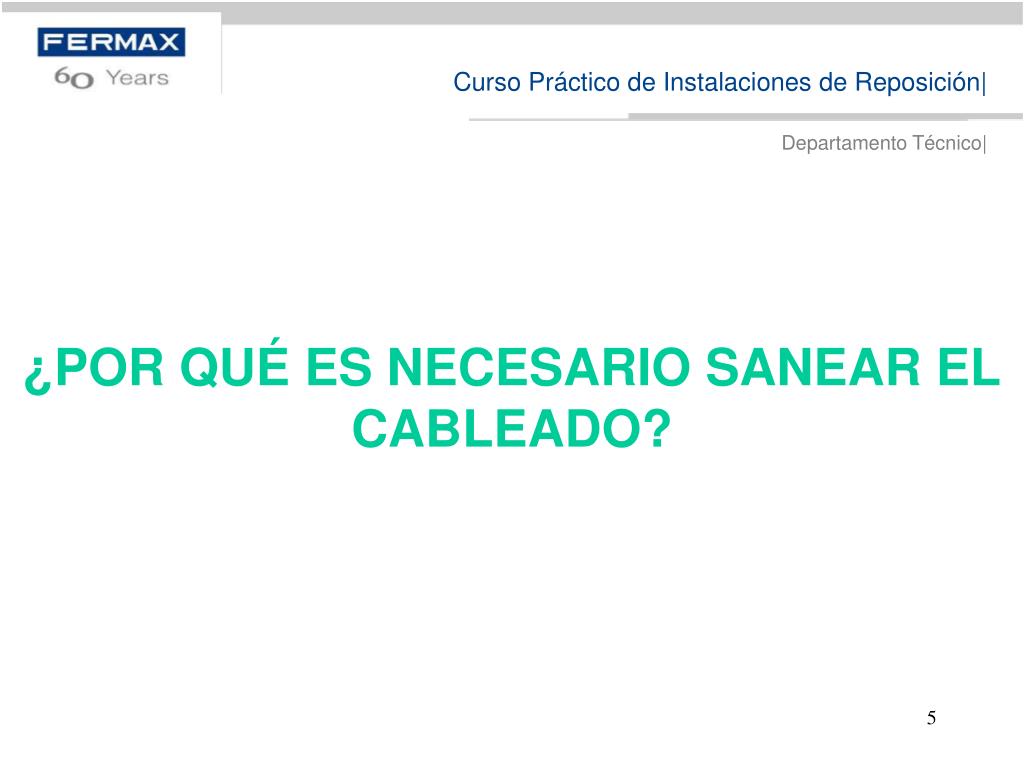

5. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO?

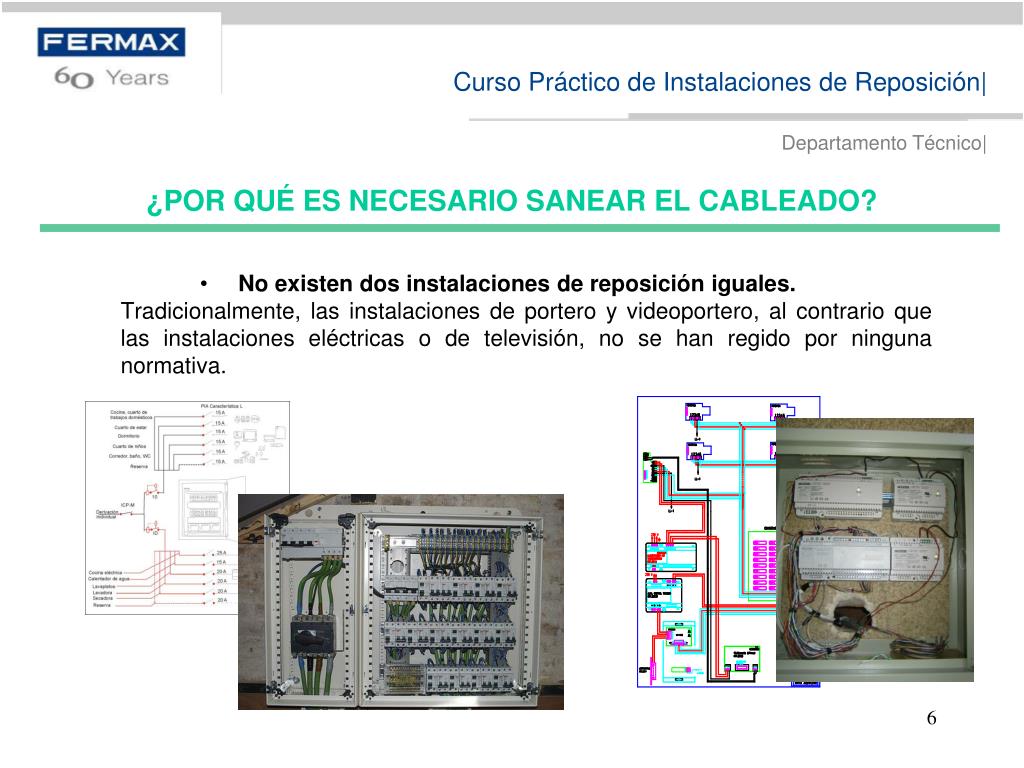

6. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO? No existen dos instalaciones de reposición iguales.Tradicionalmente, las instalaciones de portero y videoportero, al contrario que las instalaciones eléctricas o de televisión, no se han regido por ninguna normativa. 6

7. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO? No hay una tipología definida. Por lo general, las instalaciones de portero anteriores a los años 80 solían hacerse en cascada, mientras que las posteriores a esta fecha se hicieron en distribución. 7

8. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO? No existe una canalización destinada a la instalación de portero. La canalización de cables, colocación de elementos comunes, etc.se suele realizar frecuentemente utilizando canalizaciones destinadas a otras instalaciones. 8

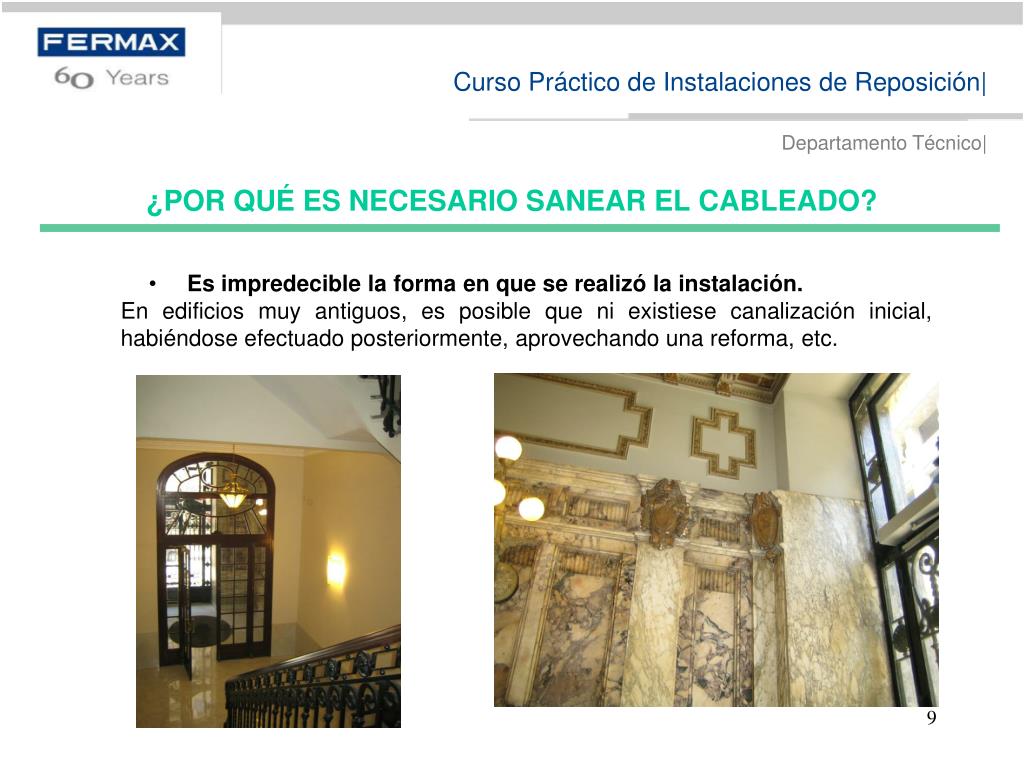

9. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO? Es impredecible la forma en que se realizó la instalación.En edificios muy antiguos, es posible que ni existiese canalización inicial, habiéndose efectuado posteriormente, aprovechando una reforma, etc. 9

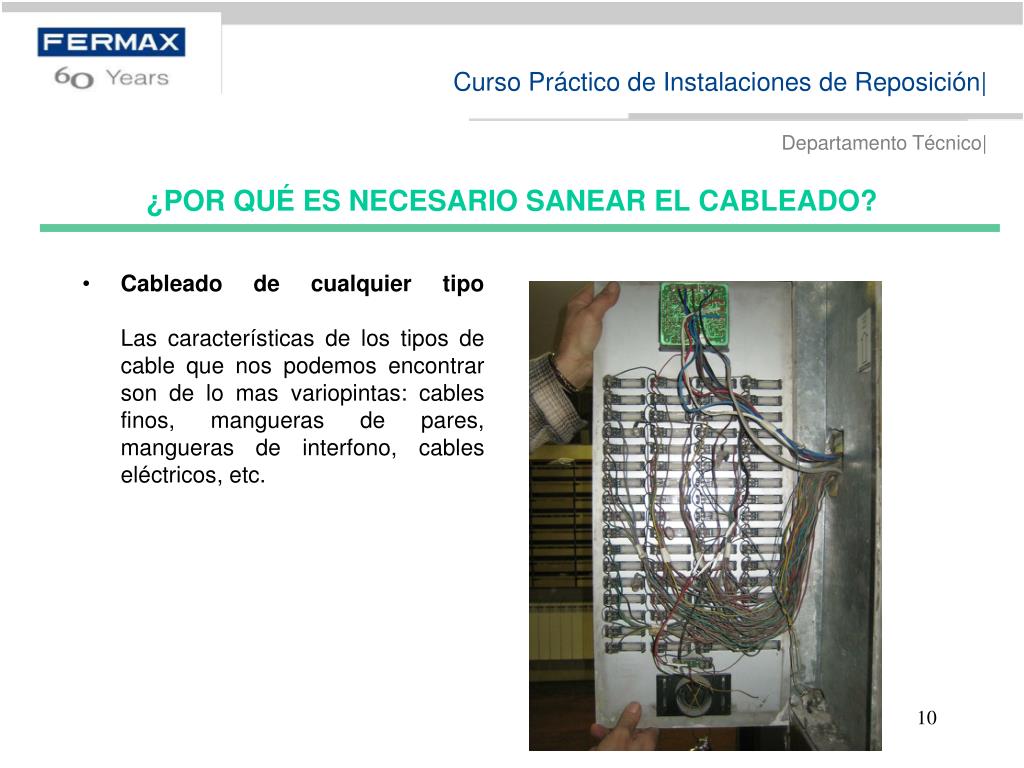

10. Cableado de cualquier tipo Las características de los tipos de cable que nos podemos encontrar son de lo mas variopintas: cables finos, mangueras de pares, mangueras de interfono, cables eléctricos, etc. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO?

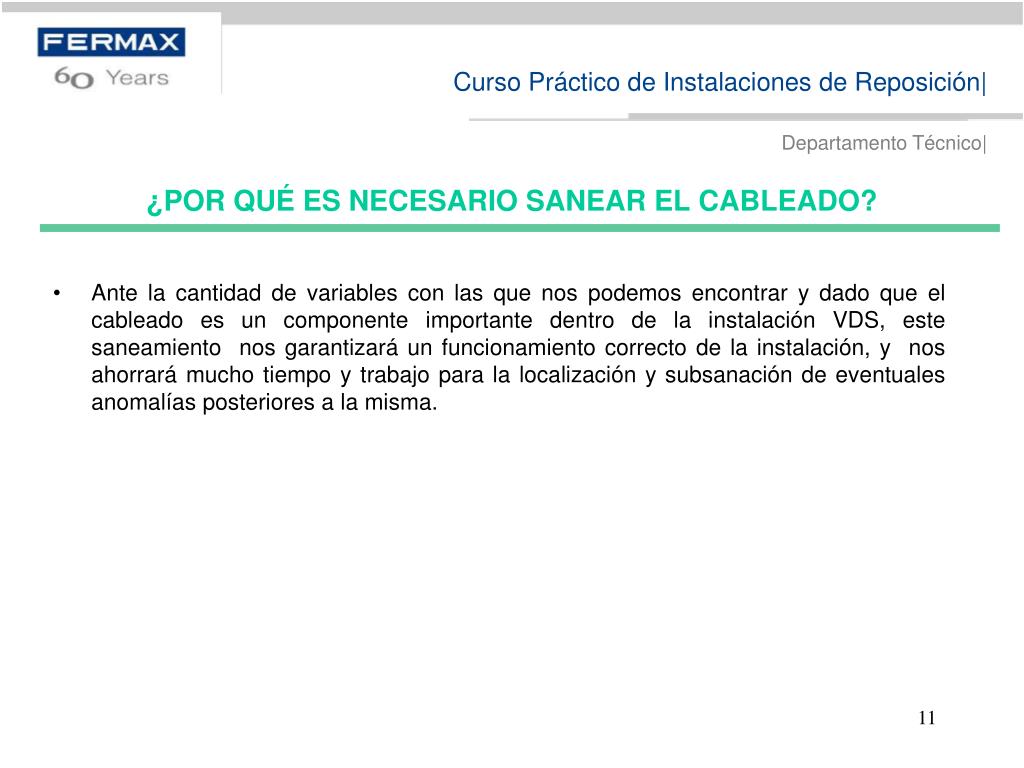

11. ¿POR QUÉ ES NECESARIO SANEAR EL CABLEADO? Ante la cantidad de variables con las que nos podemos encontrar y dado que el cableado es un componente importante dentro de la instalación VDS, este saneamiento nos garantizará un funcionamiento correcto de la instalación, y nos ahorrará mucho tiempo y trabajo para la localización y subsanación de eventuales anomalías posteriores a la misma.

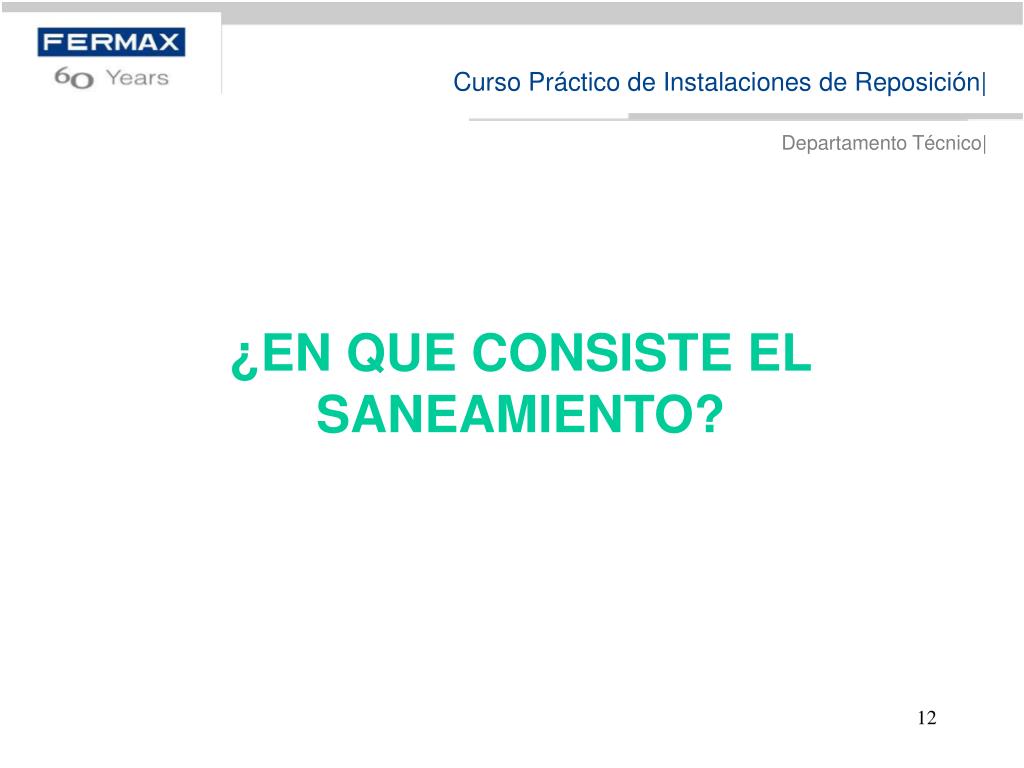

12. ¿EN QUE CONSISTE EL SANEAMIENTO? 12

13. ¿EN QUE CONSISTE EL SANEAMIENTO? El saneamiento del cableado de la instalación consiste, en líneas generales, en: Selección óptima de cables, según los requerimientos VDS Reparación del cableado existente Optimización de los cables seleccionados 13

14. ¿EN QUE CONSISTE EL SANEAMIENTO? En algunas ocasiones puede ser necesario añadir algún cable adicional (coaxial o cable de refuerzo), en zonas comunes de la instalación, nunca en zonas privativas (dentro de las viviendas). En algunos casos, también puntuales, podrá se necesario añadir algún dispositivo adicional (amplificador de video o alimentador principalmente) 14

15. SELECCIÓN ÓPTIMA DE CABLES 15

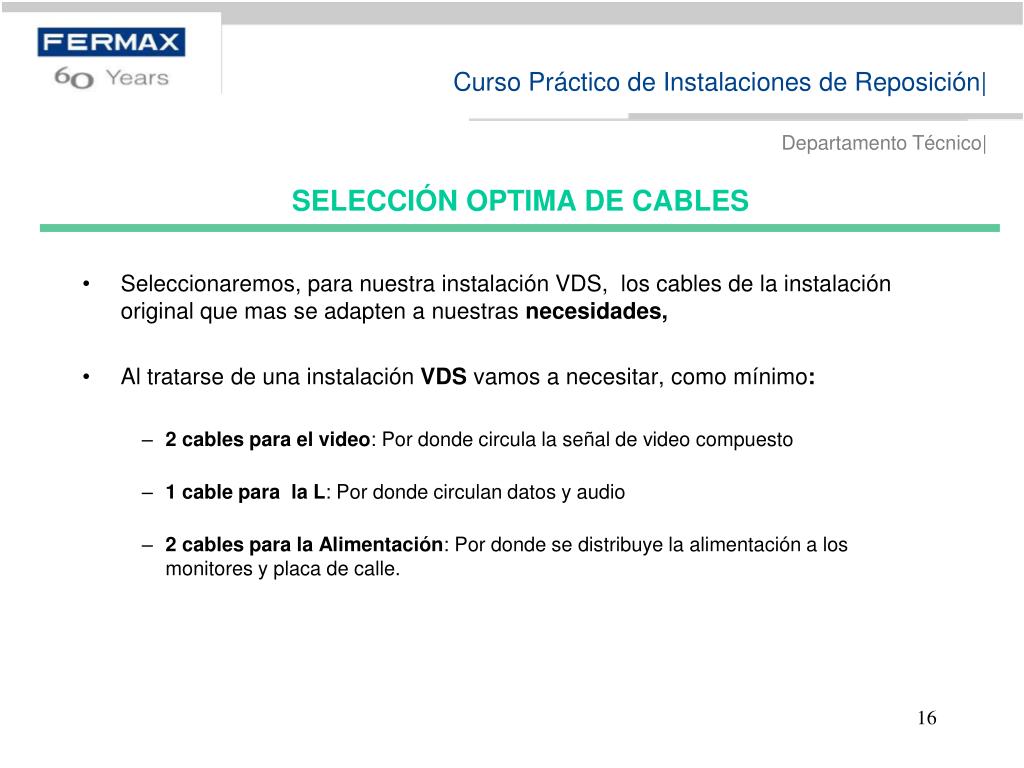

16. SELECCIÓN OPTIMA DE CABLES Seleccionaremos, para nuestra instalación VDS, los cables de la instalación original que mas se adapten a nuestras necesidades, Al tratarse de una instalación VDS vamos a necesitar, como mínimo: 2 cables para el video: Por donde circula la señal de video compuesto 1 cable para la L: Por donde circulan datos y audio 2 cables para la Alimentación: Por donde se distribuye la alimentación a los monitores y placa de calle. 16

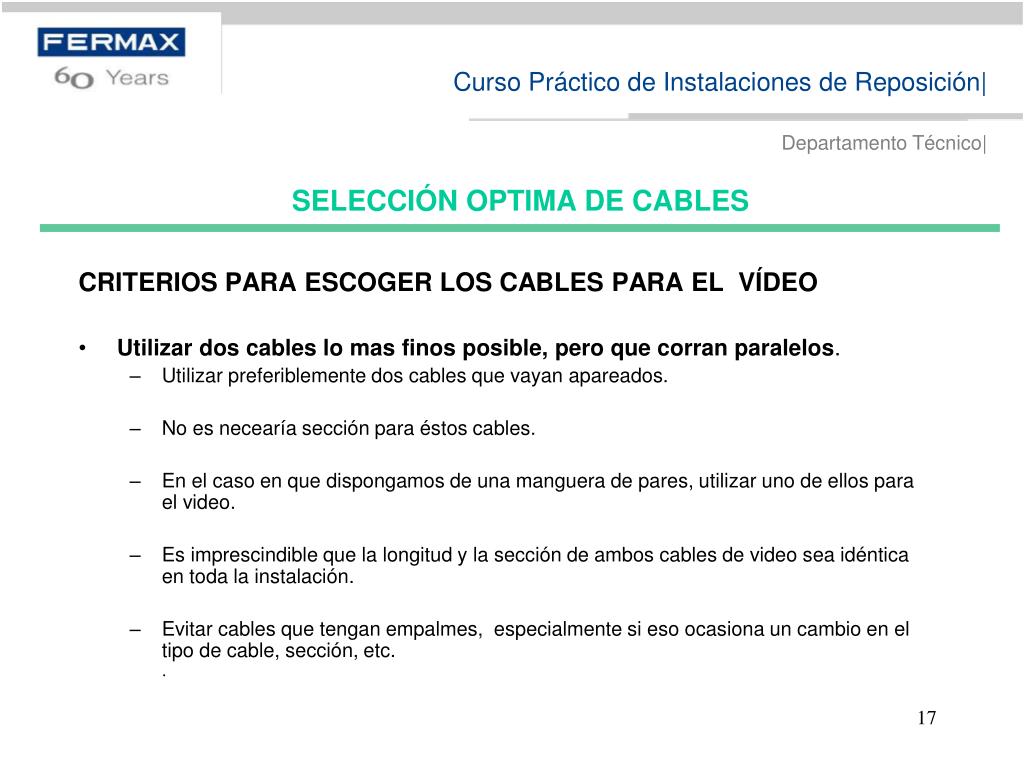

17. SELECCIÓN OPTIMA DE CABLES CRITERIOS PARA ESCOGER LOS CABLES PARA EL VÍDEO Utilizar dos cables lo mas finos posible, pero que corran paralelos. Utilizar preferiblemente dos cables que vayan apareados. No es necearía sección para éstos cables. En el caso en que dispongamos de una manguera de pares, utilizar uno de ellos para el video. Es imprescindible que la longitud y la sección de ambos cables de video sea idéntica en toda la instalación. Evitar cables que tengan empalmes, especialmente si eso ocasiona un cambio en el tipo de cable, sección, etc. . 17

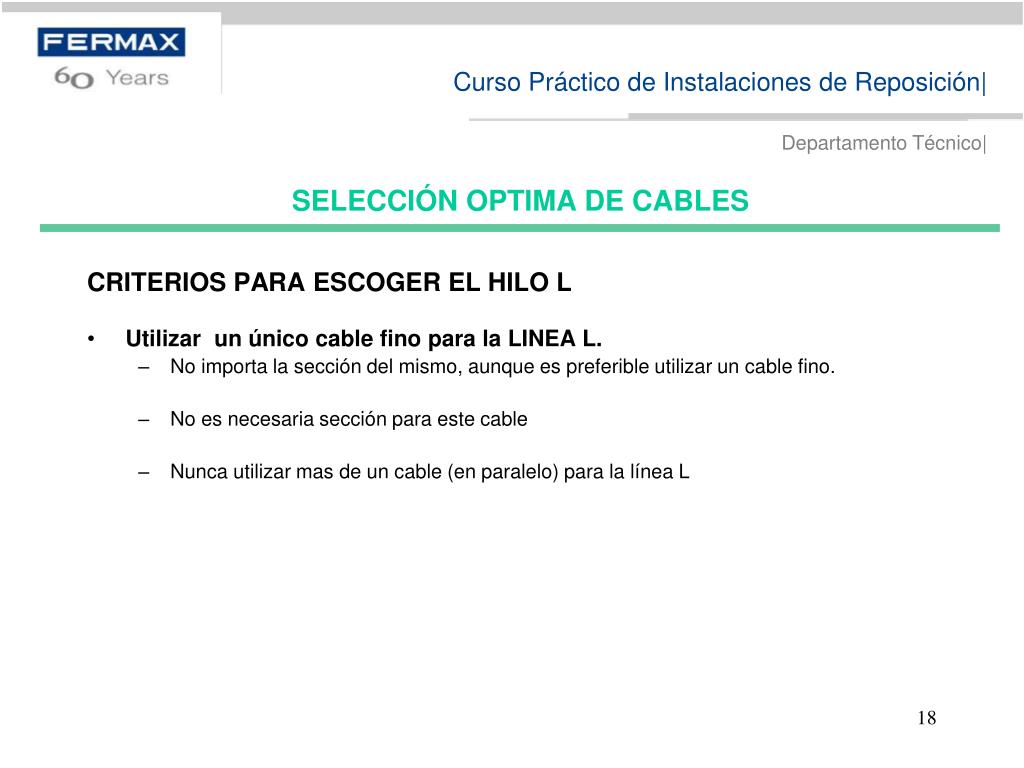

18. SELECCIÓN OPTIMA DE CABLES CRITERIOS PARA ESCOGER EL HILO L Utilizar un único cable fino para la LINEA L. No importa la sección del mismo, aunque es preferible utilizar un cable fino. No es necesaria sección para este cable Nunca utilizar mas de un cable (en paralelo) para la línea L 18

19. SELECCIÓN OPTIMA DE CABLES CRITERIOS PARA ESCOGER LOS CABLES DE ALIMENTACIÓN Al contrario que para el VIDEO y para L, la sección de los cables de alimentación es muy importante. Utilizaremos para NEGATIVO los hilos de llamada de la antigua instalación de portero Utilizaremos para POSITIVO todos los hilos sobrantes (que no hayamos utilizado para L o para VIDEO). 19

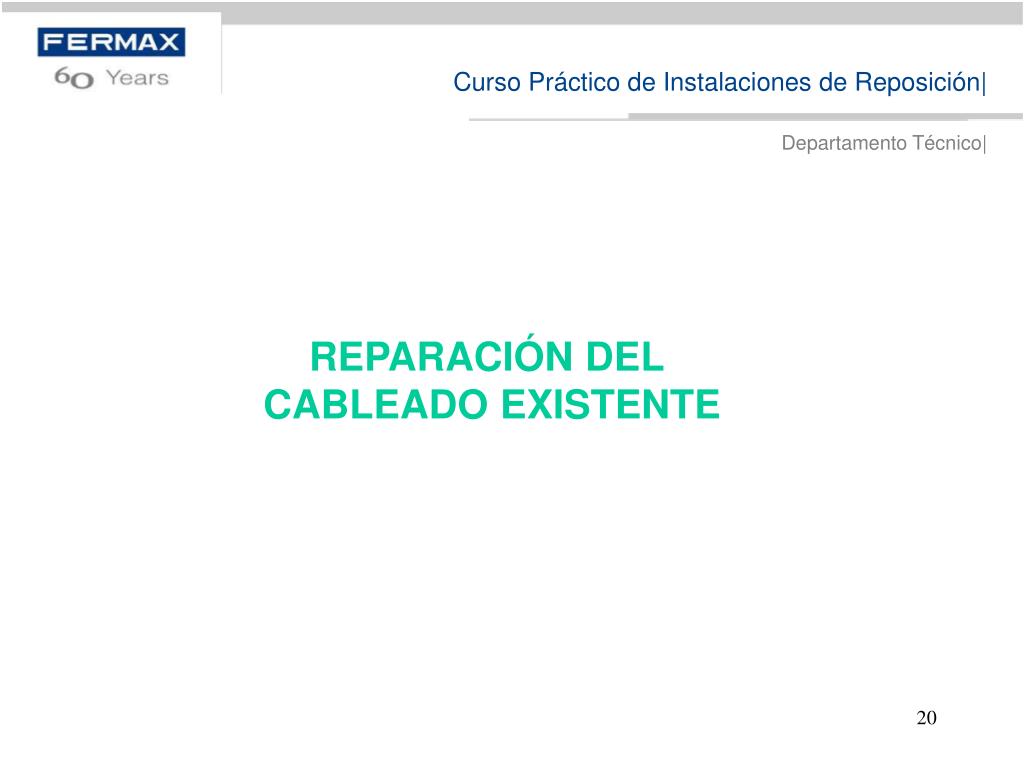

20. REPARACIÓN DEL CABLEADO EXISTENTE

21. REPARACIÓN DEL CABLEADO EXISTENTE REPARACIÓN DE EMPALMES En posible que en algunos tramos, sobre todo en instalaciones muy antiguas, exista empalmes que, por el efecto del tiempo, temperatura, etc. se hayan deteriorado. Él principal síntoma de este deterioro es que la cinta que cubre el empalme está suelta (ha perdido la adherencia), y puede llegar a desprenderse por la manipulación de los cables. Adicionalmente, el empalme en sí estará oxidado, lo que se podrá comprobar porque los hilos están ennegrecidos. 21

22. REPARACIÓN O SUSTITUCIÓN DE CABLES DEFECTUOSOS REPARACIÓN DE EMPALMES Si los empalmes se presentan defectuosos es preciso su reparación. No volver a trenzar un antiguo empalme destrenzado. Cortarlo y pelar un nuevo tramo de cable. Es conveniente utilizar regletas mejor que un nuevo empalme.

23. REPARACIÓN O SUSTITUCIÓN DE CABLES DEFECTUOSOS REPARACIÓN DE CABLES DETERIORADOS Consideramos cable deteriorado el que presenta síntomas tales como fragilidad, funda reseca o cuarteada. Asegurarse de que los hilos escogidos están totalmente aislados de los demás (timbrándolos), y que no hay duda en su correspondencia a la entrada y salida de una determinada canalización. Desechar o reemplazar, si es necesario, cualquier cable que no nos ofrezca garantías

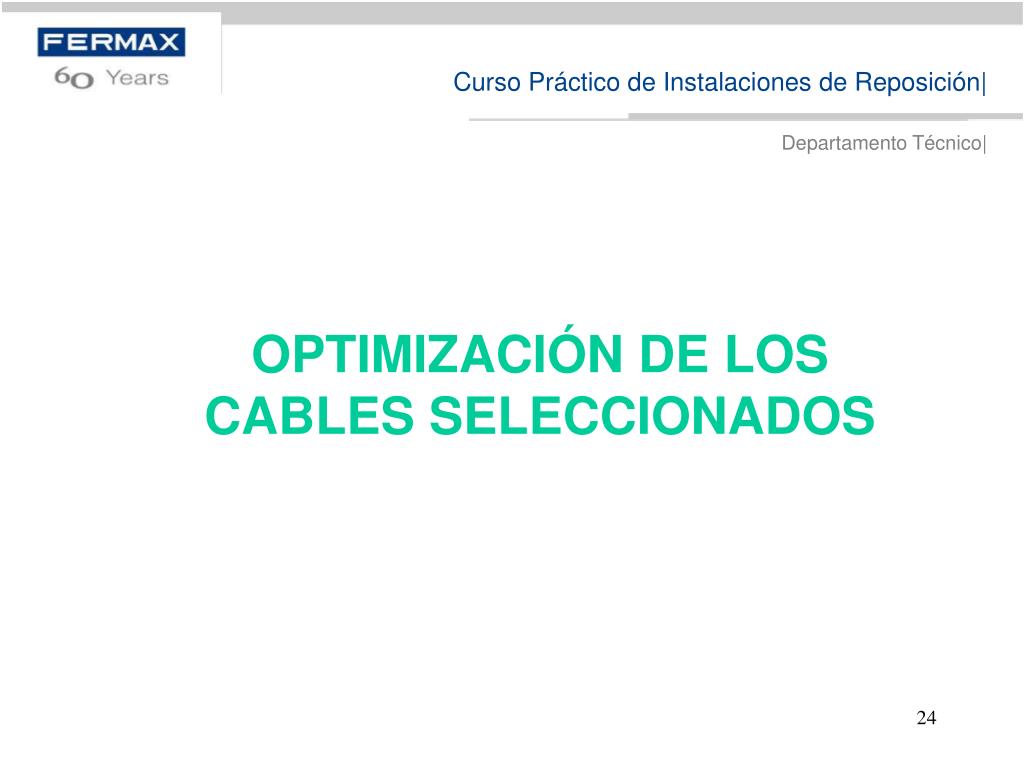

24. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS

25. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS Una vez saneada la instalación, reagruparemos los cables seleccionados para un óptimo funcionamiento. Este reagrupamiento dependerá de la tipología y dimensiones de la instalación Topología Instalación en cascada Instalación en distribución Instalación mixta: Algunos tramos en cascada y otros en distribución Instalación extensa : Algún o algunos tramos largos (> 20 mts), grandes pasillos, gran distancia entre placa y troncal, etc. Dimensiones Instalación pequeña: Menos de 15 viviendas Instalación mediana: Entre 15 y 40 viviendas Instalación grande: Mas de 40 viviendas 25

26. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS Al ser la instalación en cascada, es muy difícil actuar sobre los cables de la troncal, puesto que circulan en su mayor parte por el interior de las viviendas. Podemos actuar sobre el tramo entre placa de calle y troncal, de la siguiente forma: Dividir, en este tramo, todos los hilos de llamada en 2 grupos iguales (uno para “+” y otro para “-”)·. Si la instalación es de muchas alturas (>7) sopesar la posibilidad de añadir, en este tramo común, un cable coaxial para el video. OPTIMIZACIÓN DE INSTALACIONES EN CASCADA 26

27. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS Si en la/s vivienda/s reformadas el tramo entre la anterior ubicación y la actual es muy grande (>10 mts), es necesario intercalar un distribuidor de video lo mas cerca posible de la posición original. Si esto no es posible hacerlo en la ubicación original del teléfono, por haber sido tapada, etc. hacerlo en la caja de registros mas cercana dicha ubicación. OPTIMIZACIÓN DE INSTALACIONES CON REFORMAS EN VIVIENDAS 27

28. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS Seguir el mismo criterio que en las instalaciones en cascada de un solo ramal, es decir. Reagrupar los hilos de llamada en el tramo general en 2 grupos iguales (uno para “+” y otro para “-”· Colocar el alimentador en el registro mas cercano a la placa de calle. Si la instalación es de muchas alturas (>7) sopesar la posibilidad de añadir, en este tramo, un cable coaxial para el video. En el caso en que el hilo “+” de la troncal sea muy fino (<0,30 mm2) y haya mas de 7 alturas, sopesar la posibilidad de colocar un alimentador para cada 2 ramales. OPTIMIZACIÓN DE INSTALACIONES DE VARIOS RAMALES 28

29. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS En instalaciones de mas de 7 plantas, sopesar la posibilidad de añadir un coaxial en la troncal para el video. Si la distancia entre placa y registro de la 1ª planta es grande (>15 mts) dividir los hilos de llamada en 2 grupos (uno para llevar el “+” y otro para llevar el “-”). Si la sección del hilo “+” en la troncal es insuficiente, sopesar la posibilidad de añadir un hilo de refuerzo con mayor sección. OPTIMIZACIÓN DE INSTALACIONES EN DISTRIBUCIÓN 29

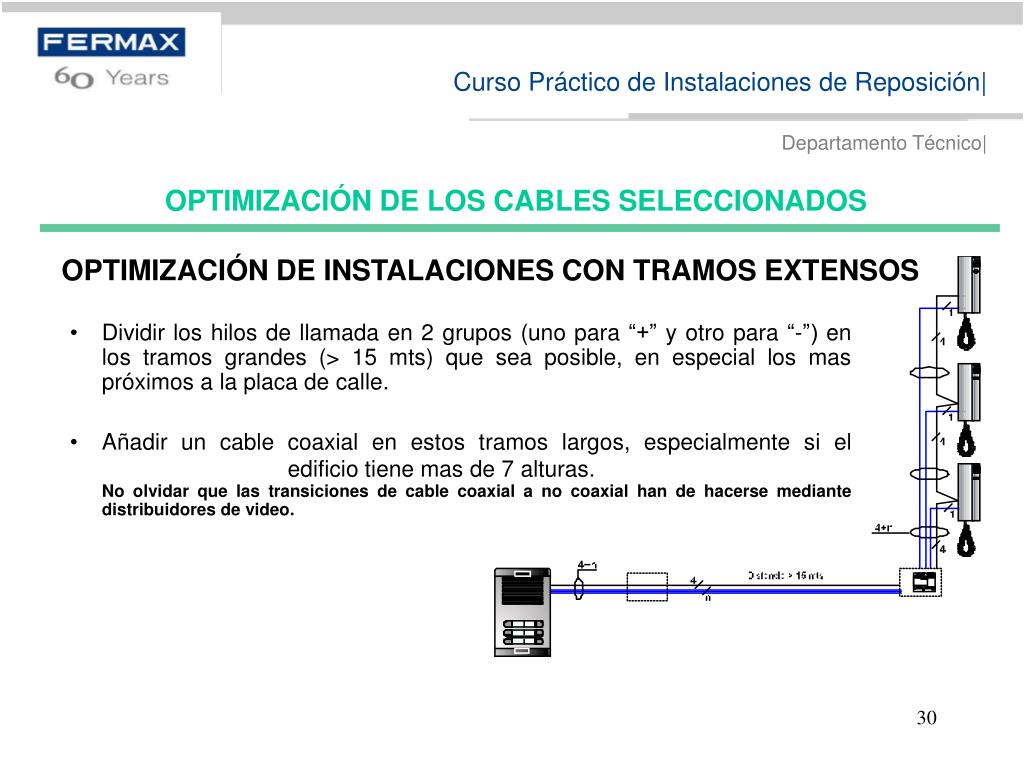

30. OPTIMIZACIÓN DE LOS CABLES SELECCIONADOS Dividir los hilos de llamada en 2 grupos (uno para “+” y otro para “-”) en los tramos grandes (> 15 mts) que sea posible, en especial los mas próximos a la placa de calle. Añadir un cable coaxial en estos tramos largos, especialmente si el edificio tiene mas de 7 alturas.No olvidar que las transiciones de cable coaxial a no coaxial han de hacerse mediante distribuidores de video. OPTIMIZACIÓN DE INSTALACIONES CON TRAMOS EXTENSOS 30

31. POSIBLES INCIDENCIAS Y SUS SOLUCIONES

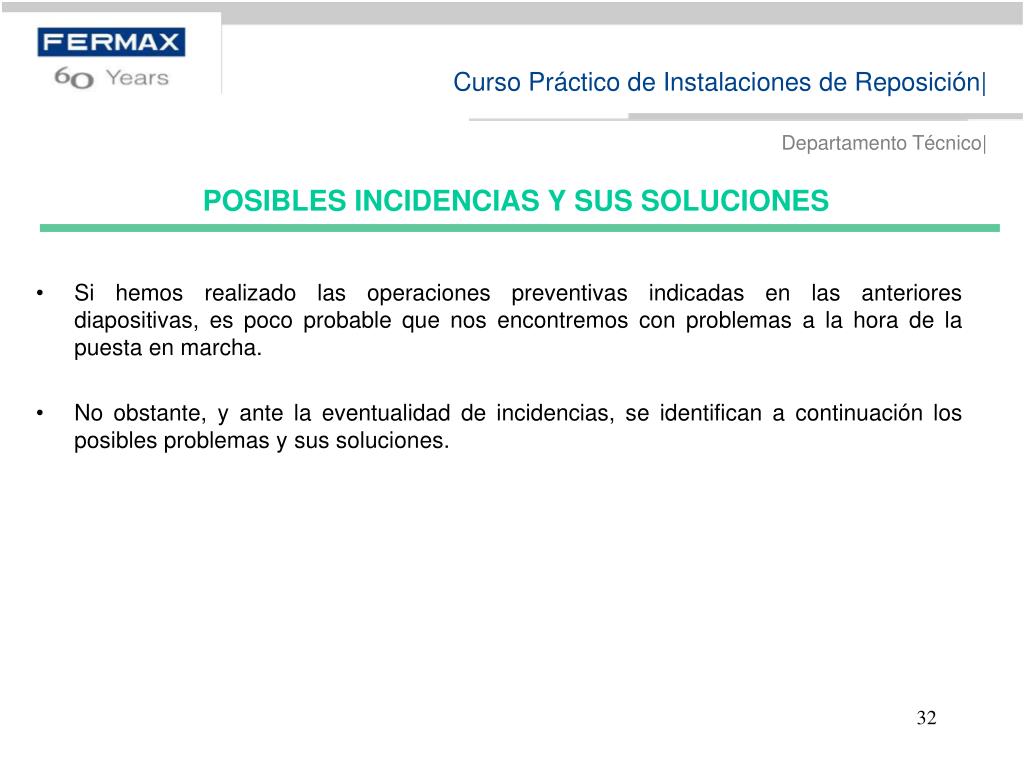

32. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Si hemos realizado las operaciones preventivas indicadas en las anteriores diapositivas, es poco probable que nos encontremos con problemas a la hora de la puesta en marcha. No obstante, y ante la eventualidad de incidencias, se identifican a continuación los posibles problemas y sus soluciones.

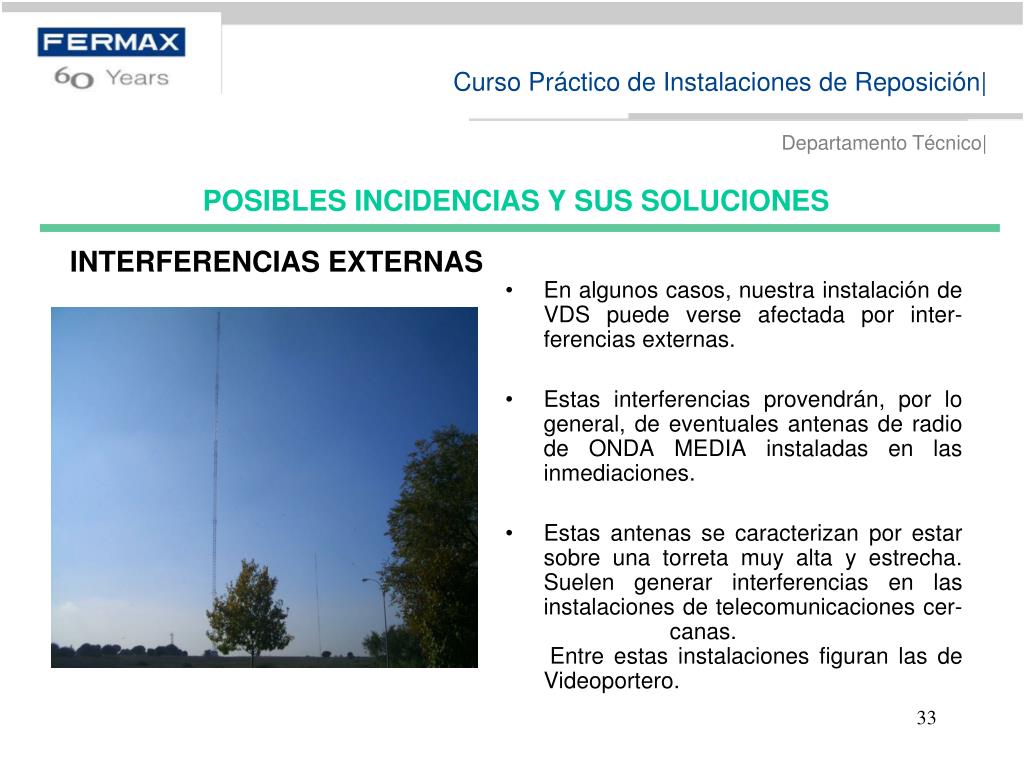

33. POSIBLES INCIDENCIAS Y SUS SOLUCIONES En algunos casos, nuestra instalación de VDS puede verse afectada por inter-ferencias externas. Estas interferencias provendrán, por lo general, de eventuales antenas de radio de ONDA MEDIA instaladas en las inmediaciones. Estas antenas se caracterizan por estar sobre una torreta muy alta y estrecha. Suelen generar interferencias en las instalaciones de telecomunicaciones cer-canas. Entre estas instalaciones figuran las de Videoportero. INTERFERENCIAS EXTERNAS 33

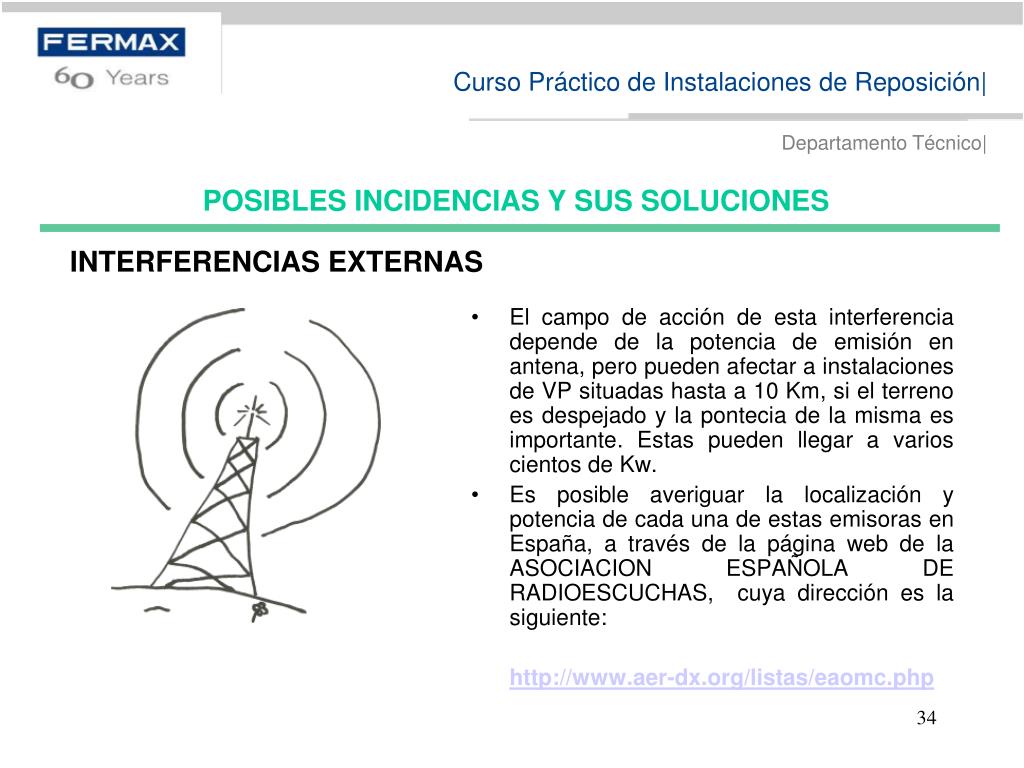

34. POSIBLES INCIDENCIAS Y SUS SOLUCIONES El campo de acción de esta interferencia depende de la potencia de emisión en antena, pero pueden afectar a instalaciones de VP situadas hasta a 10 Km, si el terreno es despejado y la pontecia de la misma es importante. Estas pueden llegar a varios cientos de Kw. Es posible averiguar la localización y potencia de cada una de estas emisoras en España, a través de la página web de la ASOCIACION ESPAÑOLA DE RADIOESCUCHAS, cuya dirección es la siguiente: http://www.aer-dx.org/listas/eaomc.php INTERFERENCIAS EXTERNAS 34

35. POSIBLES INCIDENCIAS Y SUS SOLUCIONES En otros casos, estas interferencias pueden provenir de otras instalaciones ubicadas en el mismo edificio donde estamos haciendo nuestra reposición (por ejemplo instalación de TV por cable). INTERFERENCIAS EXTERNAS 35

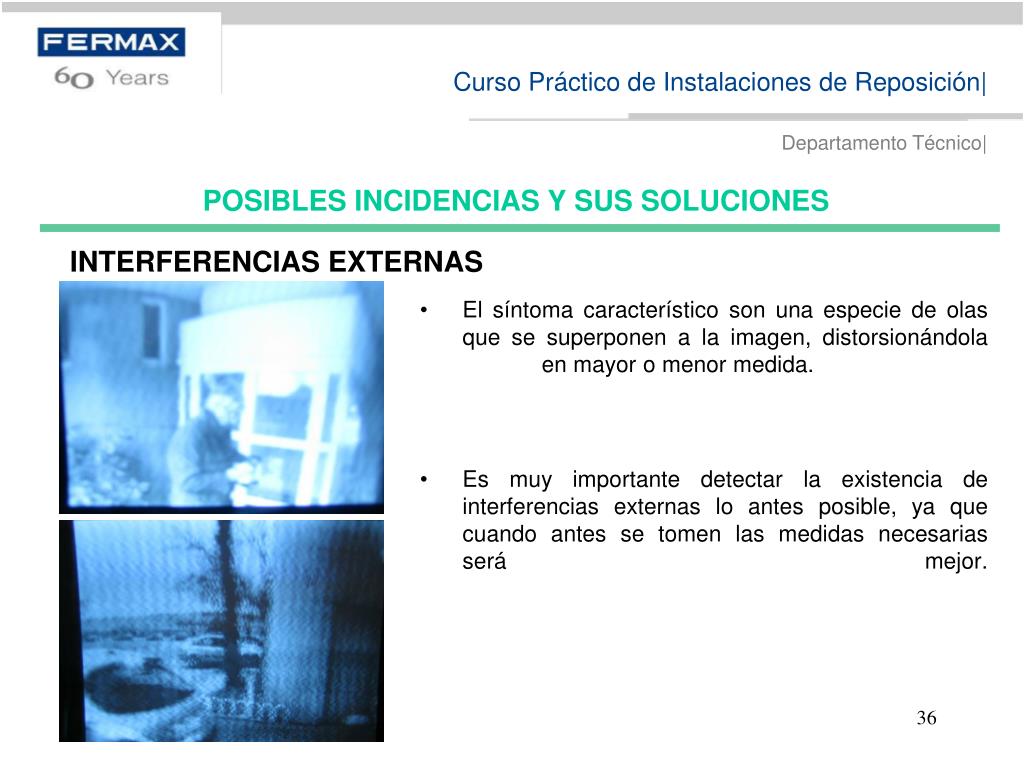

36. POSIBLES INCIDENCIAS Y SUS SOLUCIONES El síntoma característico son una especie de olas que se superponen a la imagen, distorsionándola en mayor o menor medida. Es muy importante detectar la existencia de interferencias externas lo antes posible, ya que cuando antes se tomen las medidas necesarias será mejor. INTERFERENCIAS EXTERNAS 36

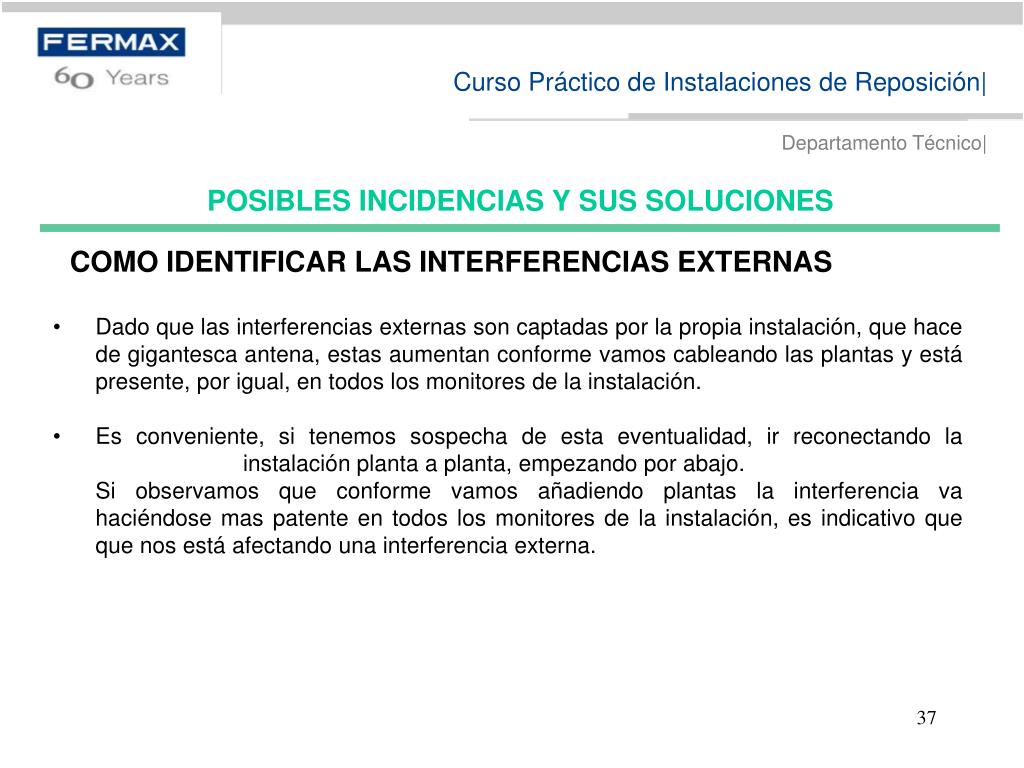

37. POSIBLES INCIDENCIAS Y SUS SOLUCIONES COMO IDENTIFICAR LAS INTERFERENCIAS EXTERNAS • Dado que las interferencias externas son captadas por la propia instalación, que hace de gigantesca antena, estas aumentan conforme vamos cableando las plantas y está presente, por igual, en todos los monitores de la instalación. • Es conveniente, si tenemos sospecha de esta eventualidad, ir reconectando la instalación planta a planta, empezando por abajo. Si observamos que conforme vamos añadiendo plantas la interferencia va haciéndose mas patente en todos los monitores de la instalación, es indicativo que que nos está afectando una interferencia externa. 37

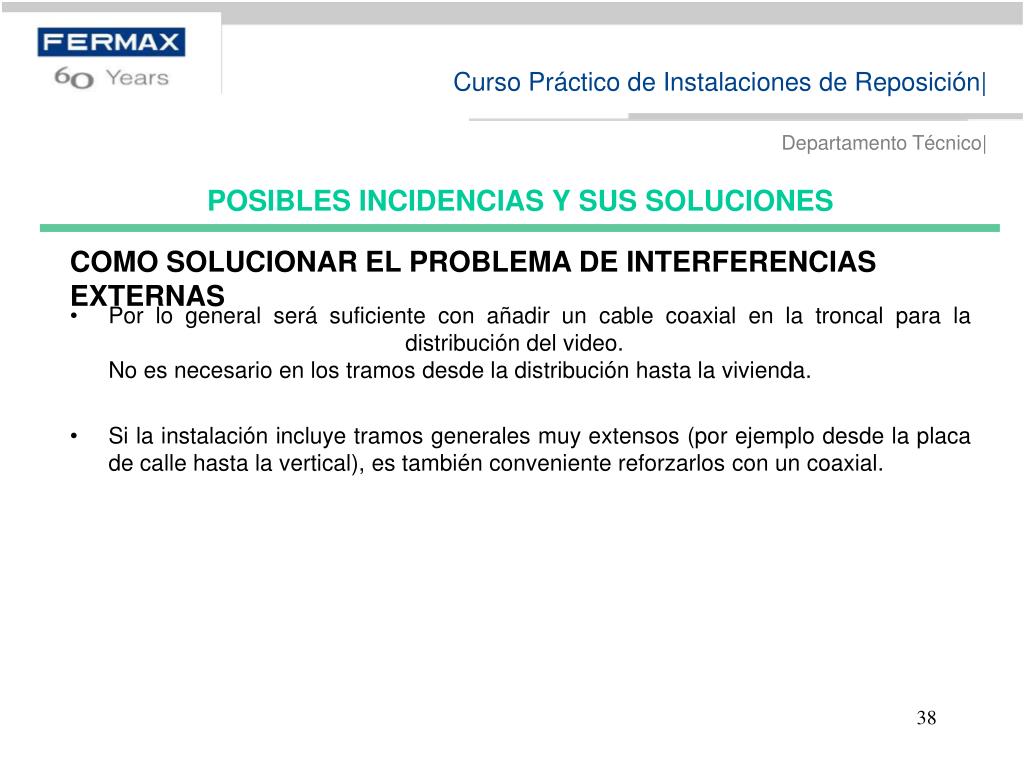

38. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Por lo general será suficiente con añadir un cable coaxial en la troncal para la distribución del video. No es necesario en los tramos desde la distribución hasta la vivienda. Si la instalación incluye tramos generales muy extensos (por ejemplo desde la placa de calle hasta la vertical), es también conveniente reforzarlos con un coaxial. COMO SOLUCIONAR EL PROBLEMA DE INTERFERENCIAS EXTERNAS 38

39. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Al contrario de las interferencias externas, que se manifiestan por igual por toda la instalación, éstas se caracterizan porque los monitores situados mas lejos de la placa de calle (últimas plantas) no se visualizan con la misma calidad que los situados en las plantas inferiores. En algunos casos pueden aparecer doble imagen o la imagen puede verse distorsionada cuando hay variaciones de contraste frente a la cámara. INTERFERENCIAS POR DESADAPTACIÓN DE IMPEDANCIAS 39

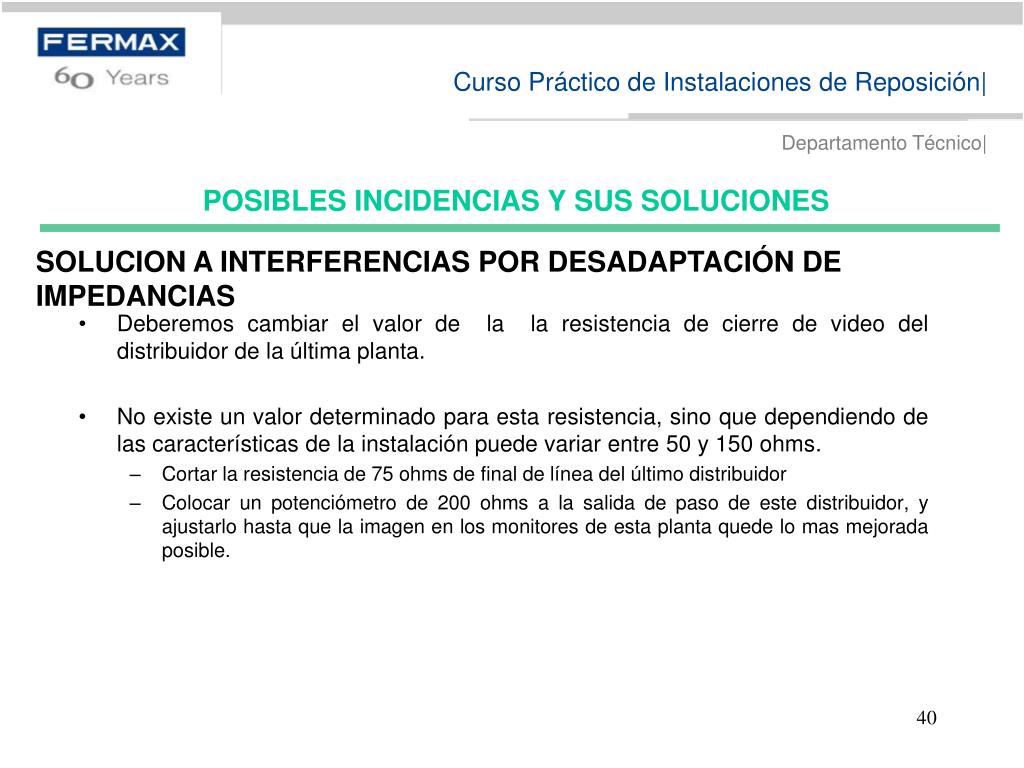

40. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Deberemos cambiar el valor de la la resistencia de cierre de video del distribuidor de la última planta. No existe un valor determinado para esta resistencia, sino que dependiendo de las características de la instalación puede variar entre 50 y 150 ohms. Cortar la resistencia de 75 ohms de final de línea del último distribuidor Colocar un potenciómetro de 200 ohms a la salida de paso de este distribuidor, y ajustarlo hasta que la imagen en los monitores de esta planta quede lo mas mejorada posible. SOLUCION A INTERFERENCIAS POR DESADAPTACIÓN DE IMPEDANCIAS 40

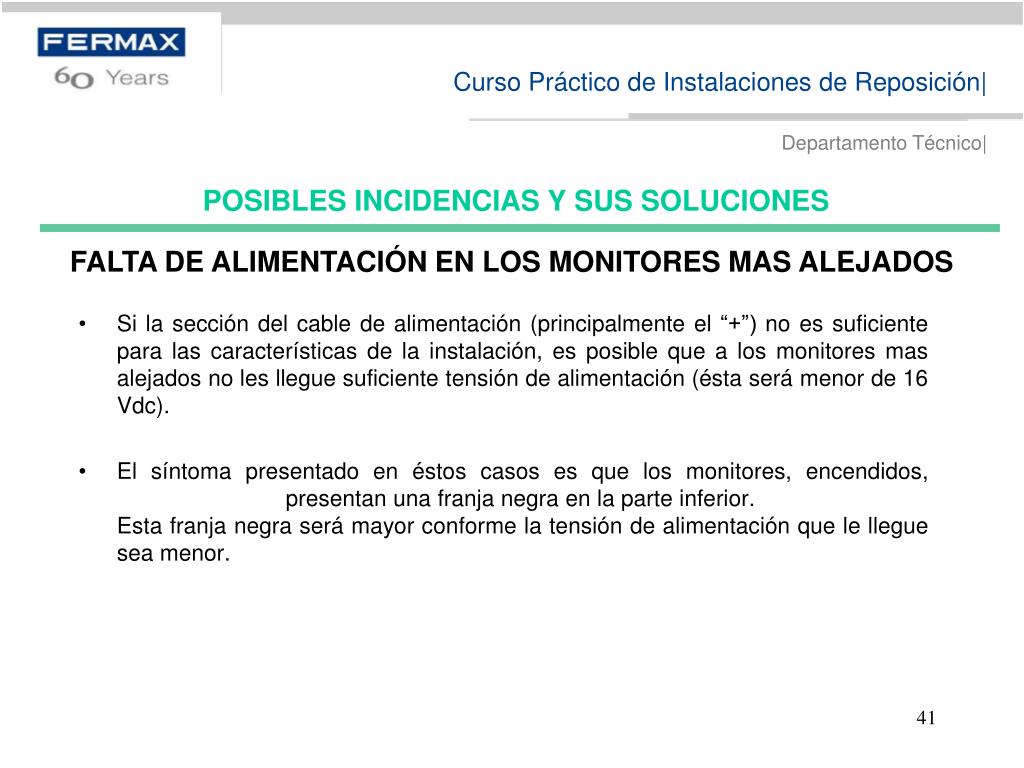

41. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Si la sección del cable de alimentación (principalmente el “+”) no es suficiente para las características de la instalación, es posible que a los monitores mas alejados no les llegue suficiente tensión de alimentación (ésta será menor de 16 Vdc). El síntoma presentado en éstos casos es que los monitores, encendidos, presentan una franja negra en la parte inferior. Esta franja negra será mayor conforme la tensión de alimentación que le llegue sea menor. FALTA DE ALIMENTACIÓN EN LOS MONITORES MAS ALEJADOS 41

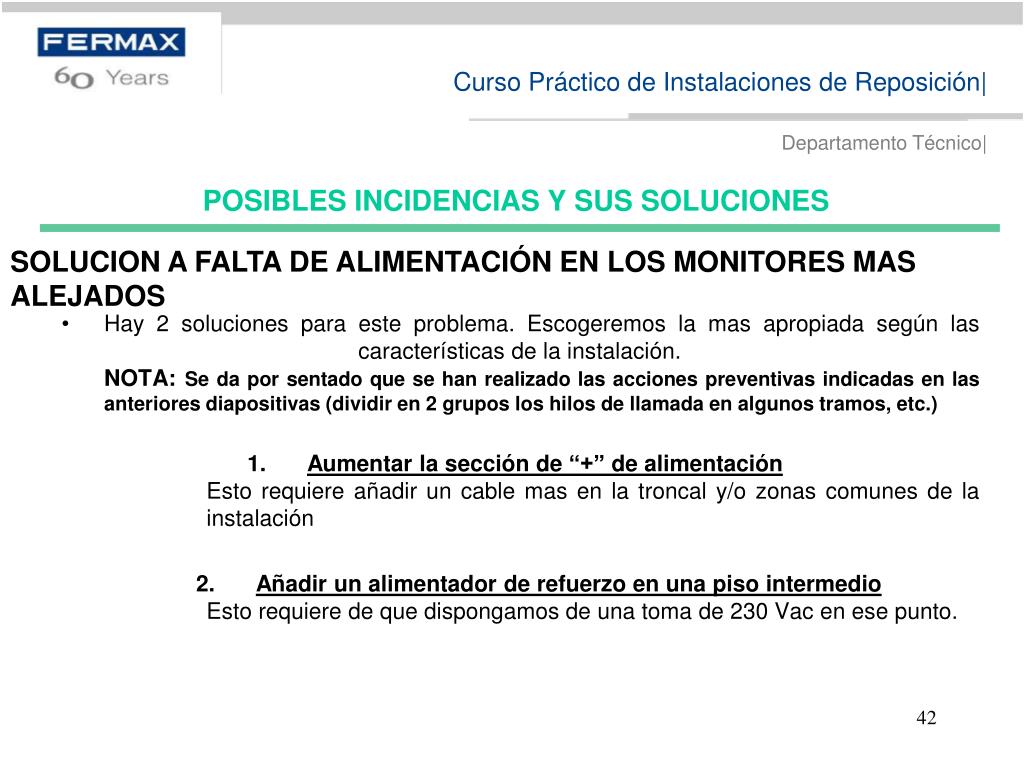

42. POSIBLES INCIDENCIAS Y SUS SOLUCIONES Hay 2 soluciones para este problema. Escogeremos la mas apropiada según las características de la instalación. NOTA: Se da por sentado que se han realizado las acciones preventivas indicadas en las anteriores diapositivas (dividir en 2 grupos los hilos de llamada en algunos tramos, etc.) Aumentar la sección de “+” de alimentaciónEsto requiere añadir un cable mas en la troncal y/o zonas comunes de la instalación Añadir un alimentador de refuerzo en una piso intermedioEsto requiere de que dispongamos de una toma de 230 Vac en ese punto. SOLUCION A FALTA DE ALIMENTACIÓN EN LOS MONITORES MAS ALEJADOS 42

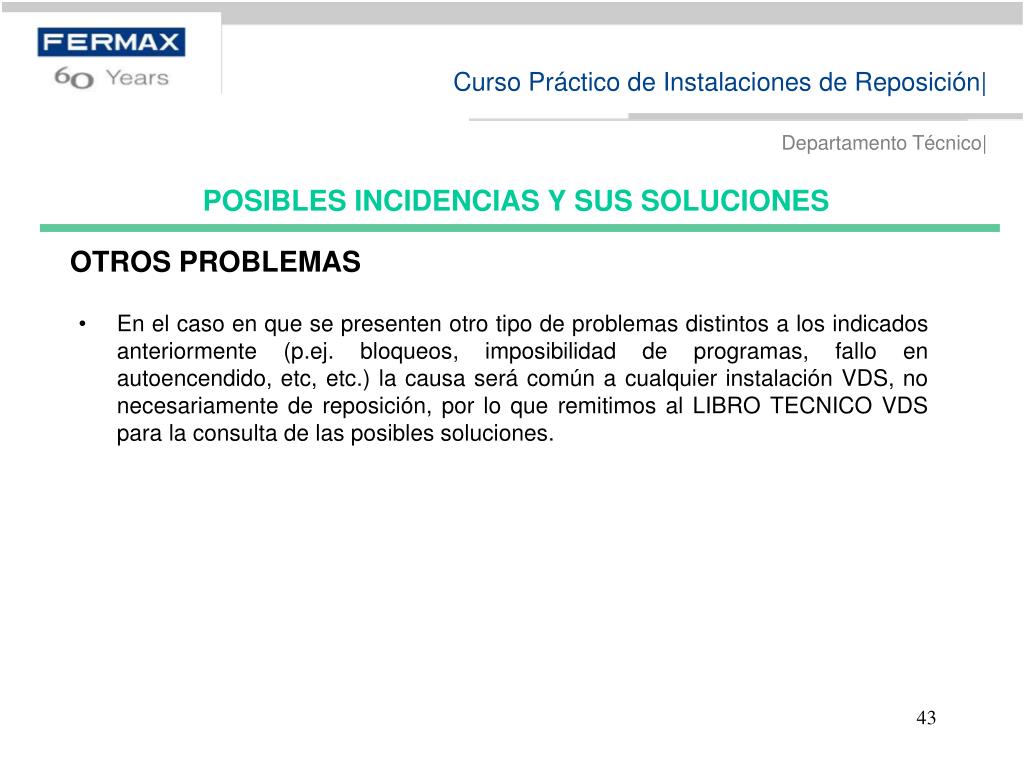

43. POSIBLES INCIDENCIAS Y SUS SOLUCIONES En el caso en que se presenten otro tipo de problemas distintos a los indicados anteriormente (p.ej. bloqueos, imposibilidad de programas, fallo en autoencendido, etc, etc.) la causa será común a cualquier instalación VDS, no necesariamente de reposición, por lo que remitimos al LIBRO TECNICO VDS para la consulta de las posibles soluciones. OTROS PROBLEMAS 43
