  1. H 2 新世紀的潔淨能源氫能與燃料電池

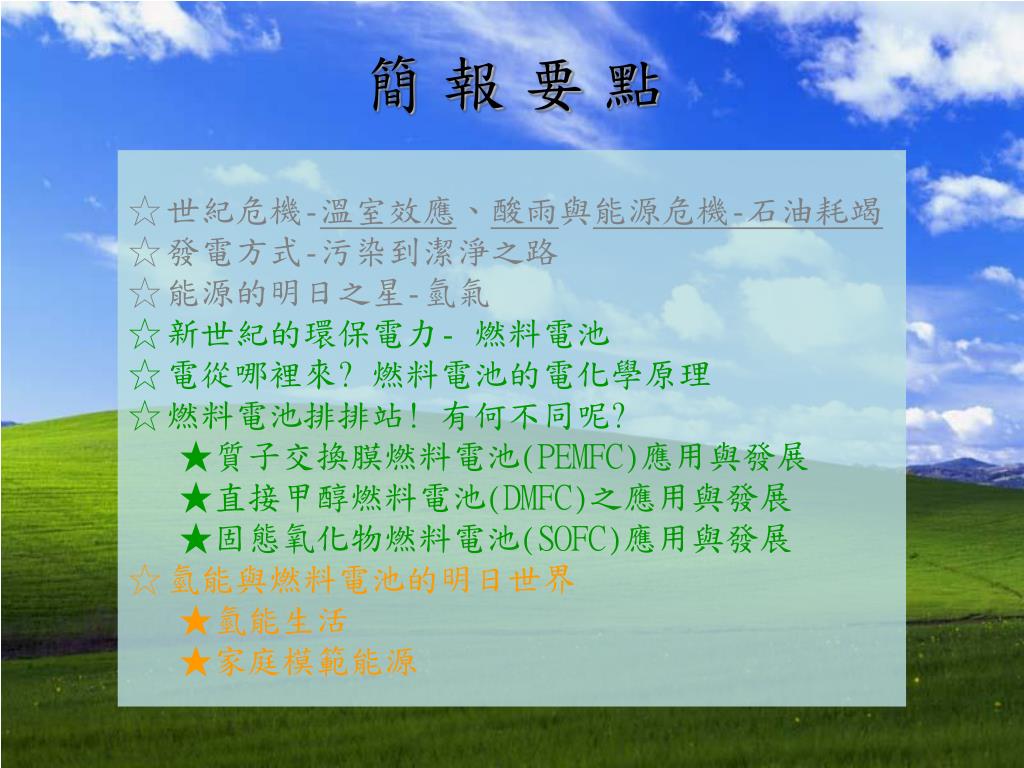

  2. 簡 報 要 點 • 世紀危機-溫室效應、酸雨與能源危機-石油耗竭 • 發電方式-污染到潔淨之路 • 能源的明日之星-氫氣 • 新世紀的環保電力- 燃料電池 • 電從哪裡來? 燃料電池的電化學原理 • 燃料電池排排站! 有何不同呢? • 質子交換膜燃料電池(PEMFC)應用與發展 • 直接甲醇燃料電池(DMFC)之應用與發展 • 固態氧化物燃料電池(SOFC)應用與發展 • 氫能與燃料電池的明日世界 • 氫能生活 • 家庭模範能源

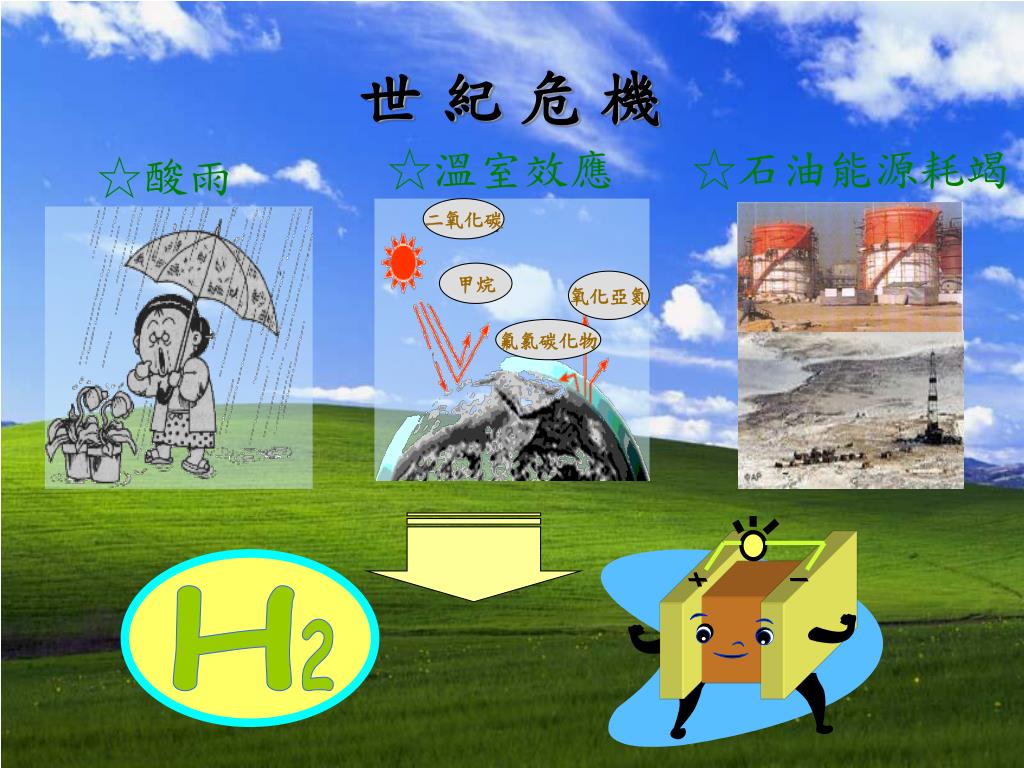

  3. H 2 世 紀 危 機 • 溫室效應 • 石油能源耗竭 • 酸雨 二氧化碳 甲烷 氧化亞氮 氟氯碳化物

  4. H 2 發電方式-污染到潔淨之路 火力發電 風力 氫能 水力發電 核能發電 燃料電池 太陽能

  5. H H H 2 2 2 能源的明日之星~氫氣

  6. H H 2 2 H H 2 2 H H 2 2 高能量載體—氫 元 素 75% Oil Oil Oil

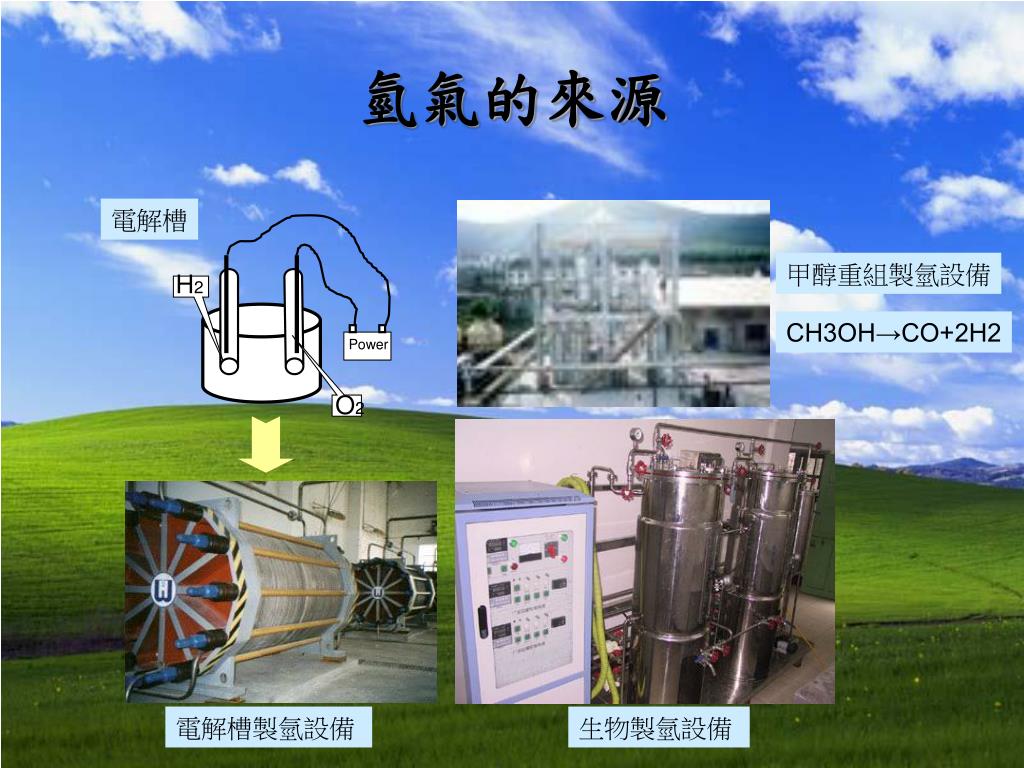

  7. 氫氣的來源 電解槽 甲醇重組製氫設備 H2 CH3OH→CO+2H2 Power O2 電解槽製氫設備 生物製氫設備

  8. 氫氣儲存方式(待補)及儲氫材料 合金粉末 儲氫瓶 石墨奈米纖維 奈米碳管

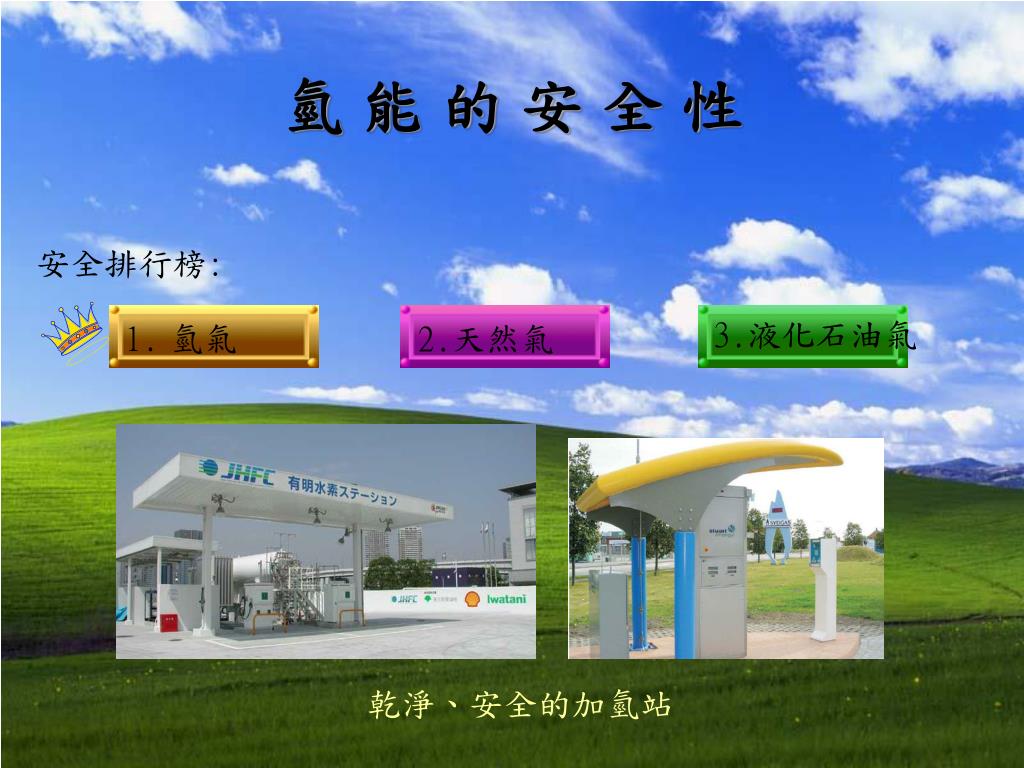

  9. 氫 能 的 安 全 性 安全排行榜: 3.液化石油氣 1.氫氣 2.天然氣 乾淨、安全的加氫站

  10. 氫 能 源 循 環 氧氣 光→電 燃料電池 氫氣 儲存氫氣

  11. H 2 新世紀的環保電力 燃料電池

  12. 新世紀的環保電力燃 料 電 池 (Fuel Cells) 水電解 氫氧電池 A H2 H2 O2 O2 1839 William Grove 2H2O2H2+O2 2H2+O22H2O 小提示: 氫氧電池的概念是由電解水的逆反應而來

  13. 運用於太空計畫中 太空梭燃料電池發電機 阿波羅燃料電池發電機

  14. 電 從 哪 裡 來 ? 燃料電池的電化學原理 氧氣入口 氫氣入口 水出口 流體通道 流體通道 質子交換膜 H2 → 2 H+ + 2 e- ½ O2 + 2 H+ + 2 e- → H2O

  15. 燃料電池的單電池 金屬夾具 流道 Air outlet 石墨流場板 放大切面照片 Air inlet 單一燃料電池 質子交換膜電極組

  16. 燃 料 電 池 堆 流場板 膜電極組 流道 流場板 流道 實物照片

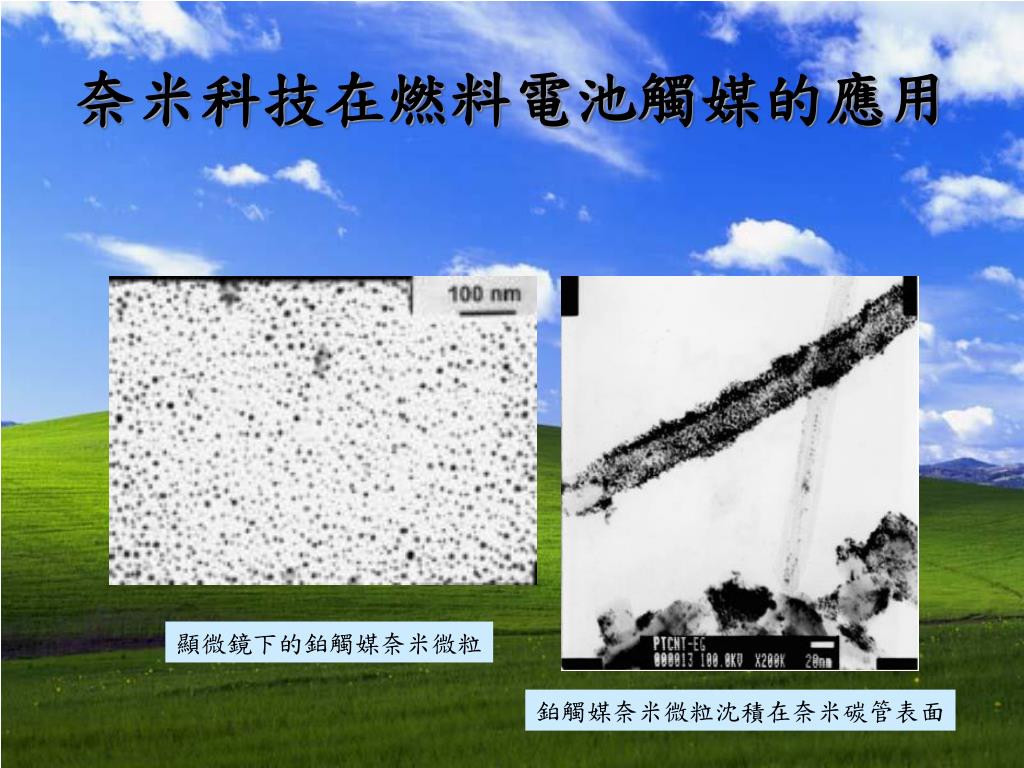

  17. 奈米科技在燃料電池觸媒的應用 顯微鏡下的鉑觸媒奈米微粒 鉑觸媒奈米微粒沈積在奈米碳管表面

  18. 燃料電池的優點 零污染 零噪音 燃料來源廣 高效率 免充電

  19. 燃料電池排排站!

  20. 質子交換膜燃料電池Proton Exchange Membrane Fuel Cell (PEMFC) 優點 反應溫度低、能量密度高、啟動快速、安全性高 我只吃氫氣喔! 車輛氫能源 小型發電設備

  21. PEMFC車輛 ZESIII NEBUS XCELLSiS NISSAN Yamaha FC06 scooter MAZDA

  22. PEMFC未來概念車 SUZUKI TOYOTA

  23. PEMFC小型發電機(3kW以下) 100W 可攜式燃料電池 BallardR 亞電公司 東芝公司

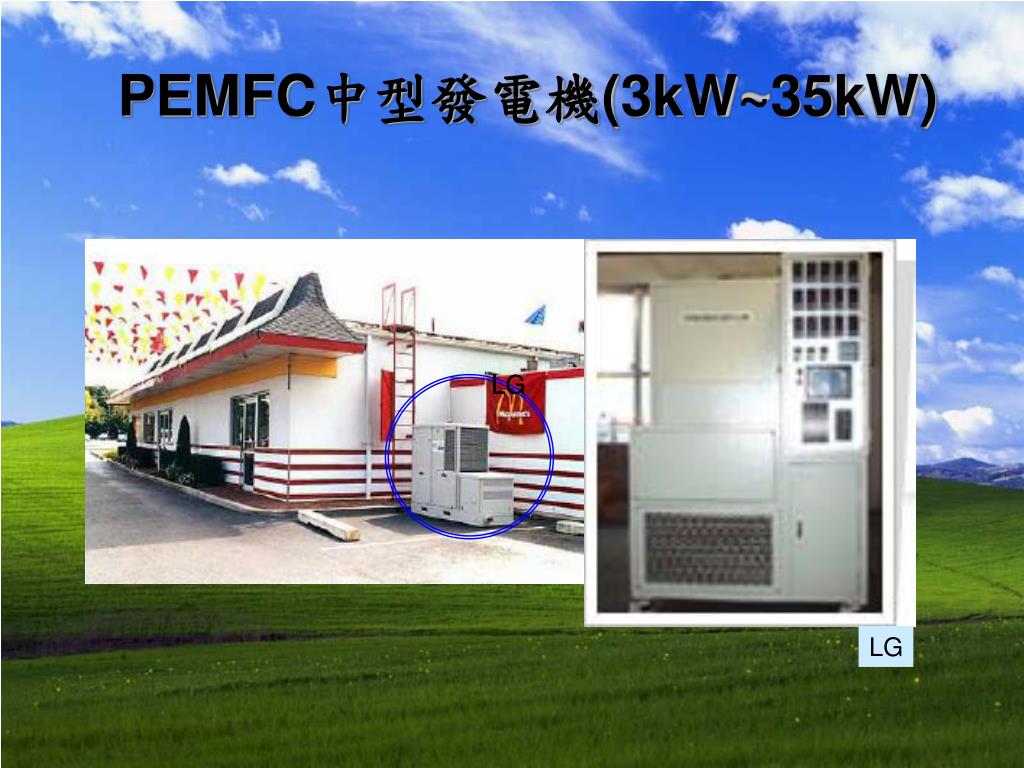

  24. PEMFC中型發電機(3kW~35kW) LG LG LG

  25. PEMFC大型發電機(35kW以上) Ballard Company

  26. 直接甲醇燃料電池Direct Methanol Fuel Cell (DMFC) 甲醇溶液產生 6H+ + 6e- Toshiba

  27. NEC Motorola 勝光公司 Motorola DMFC攜帶式電子產品

  28. 發展中的微型燃料電池(DMFC) TOSHIBA 利用微型燃料電池驅動的PDA 微型燃料電池

  29. SOFC H2、O2 H2O 固態氧化物燃料電池Solid oxide fuel cell (SOFC) 效率可達 85 ％ 操作溫度約 1000 ℃ 商業大樓 家庭 工廠

  30. SEIMENS Delphi’s SEIMENS SOFC發電機

  31. Power Plants 1000 MW 分散電力站 250 KW Fuel Cell 可攜式電子產品 燃料電池市場 1W 10W 100W 1KW 10KW 100KW >1MW 電廠 移動運輸工具

  32. 氫能與燃料電池的明日世界

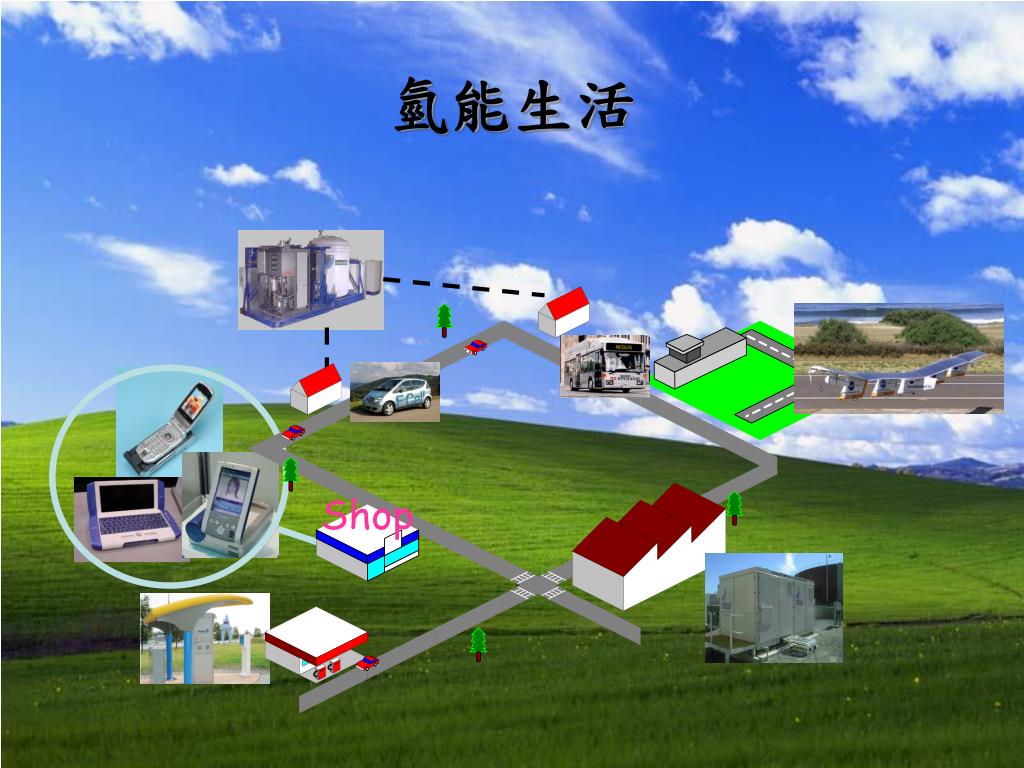

  33. 氫能生活 Shop

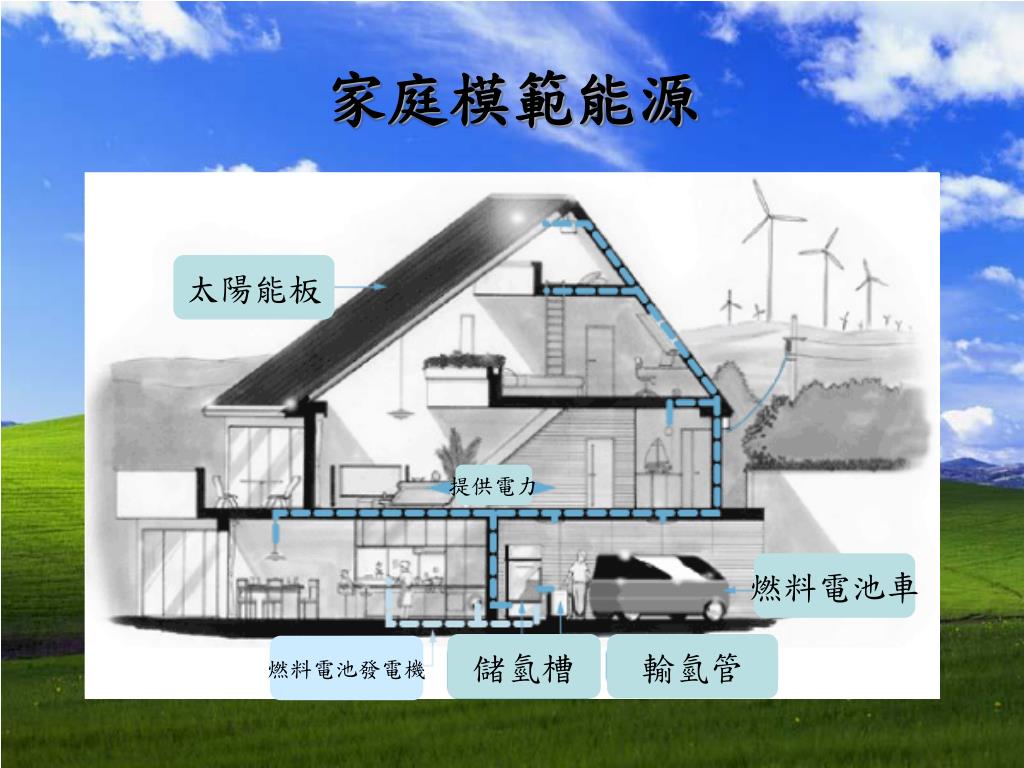

  34. 家庭模範能源 太陽能板 提供電力 燃料電池車 儲氫槽 輸氫管 燃料電池發電機

  35. 無限可能的氫能電池

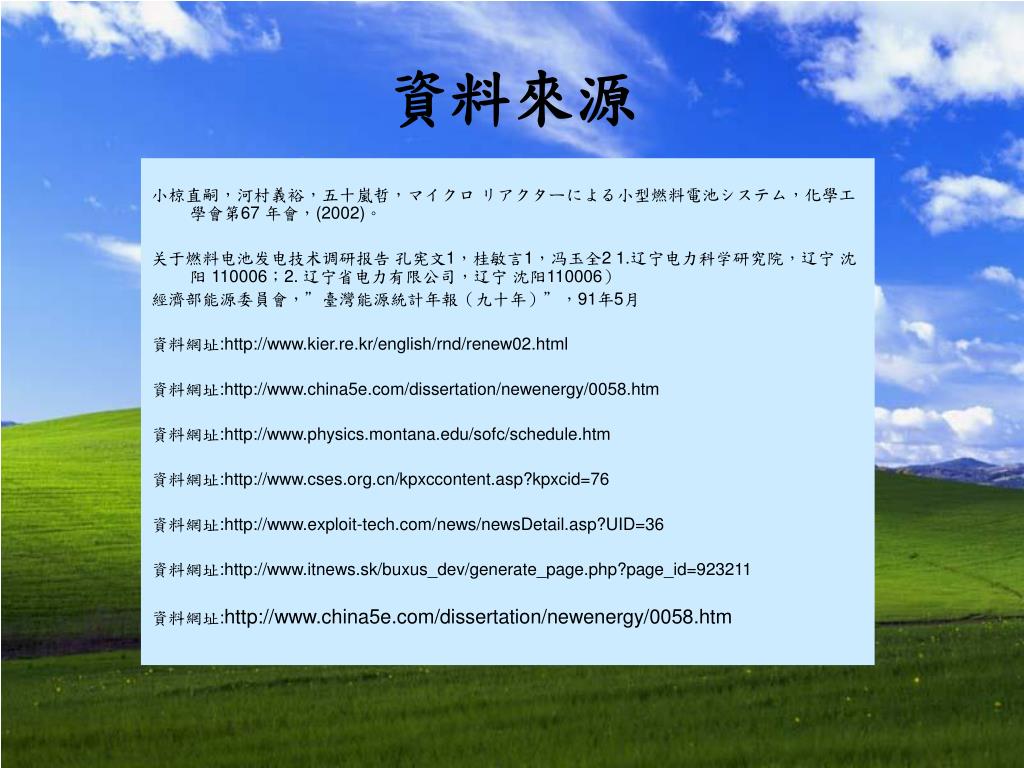

  36. 資料來源 小椋直嗣，河村義裕，五十嵐哲，マイクロ リアクターによる小型燃料電池システム，化學工學會第67 年會，(2002)。 关于燃料电池发电技术调研报告孔宪文1，桂敏言1，冯玉全2 1.辽宁电力科学研究院，辽宁 沈阳 110006；2. 辽宁省电力有限公司，辽宁 沈阳110006） 經濟部能源委員會，”臺灣能源統計年報（九十年）”，91年5月 資料網址:http://www.kier.re.kr/english/rnd/renew02.html 資料網址:http://www.china5e.com/dissertation/newenergy/0058.htm 資料網址:http://www.physics.montana.edu/sofc/schedule.htm 資料網址:http://www.cses.org.cn/kpxccontent.asp?kpxcid=76 資料網址:http://www.exploit-tech.com/news/newsDetail.asp?UID=36 資料網址:http://www.itnews.sk/buxus_dev/generate_page.php?page_id=923211 資料網址:http://www.china5e.com/dissertation/newenergy/0058.htm
