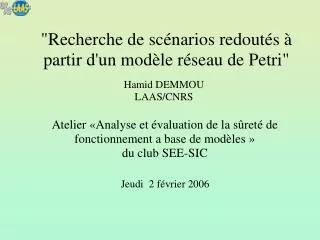

"Recherche de scénarios redoutés à partir d'un modèle réseau de Petri" Hamid DEMMOU LAAS/CNRS Atelier «Analyse et évaluation de la sûreté de fonctionnement a base de modèles » du club SEE-SIC Jeudi 2 février 2006

Problématique Problème Solution ? Objectif • Étude de la fiabilité et de la sécurité de systèmes (complexes, hybrides mais avec forte composante discrète) comprenant des mécanismes de reconfigurations • Caractérisation et recherche de scénarios critiques menant à des situations redoutées. • Méthodes classiques de sûreté de fonctionnement peu efficaces • Explosion combinatoire des états, difficulté d’une recherche exhaustive Recherche d’une démarche analogue aux arbres de défaillance permettant la prise en compte du comportement dynamique

Scénario ? « Un scénario redouté est une liste d ’événements qui conduisent d’un état de fonctionnement normal à un état redouté avec une relation d’ordre partiel entre ces événements » • Liste d’événements ordonnée • Étiquetage des événements : permet de différencier les événements même si ils correspondent à des instances d’un même événement • Ordre d’apparition de ces événements • Ordre partiel comme information sur la causalité • « A précède B » car « A est cause de B » et non pas simplement temporellement

Approche ? • Arbres de défaillances: réponse partielle car • non prise en compte de l’ordre d’occurrence des événements • délai entre événements non explicitement exploité • pas de prise en compte des reconfigurations • Simulation: • problématique des événements rares ( solution avec technique • d’accélération) • Analyse de modèles à événements discrets (automates, réseau • de Petri) • exploration du graphe d’accessibilité  explosion combinatoire • Extraction du scénario directement du modèle réseau de Petri • utilisation de la notion de causalité • Logique linéaire : cadre formel

Relation réseau de Petri – Logique linéaire Représentation d’un réseau de Petri en logique linéaire Un marquage est un monôme en « FOIS »  Basée sur des instances de franchissement de transitions Un franchissement d’une séquence est un séquent C t1: A B D t1 t2 A C D E t2: C E B t1 M0 Mn : (A A B), A B A C C M0 0 Mn

Séquent de logique Linéaire • Il y a un arbre de preuve pour chaque séquence de franchissement possible • 4 séquences : (a; b; c) (b; a; c) (a; c; b) (b; c; a) • Double étiquetagepour expliciter les causalités • Règle d’élimination de l’implicationtransition+nombre • Par atome (soit produit, soit consommé) place+nombre • On obtient le graphe de précédence

Relation réseau de Petri – Logique linéaire Preuve : a ; b ; c

Relation réseau de Petri – Logique linéaire • Construction d’un arbre de preuves du séquent • procédure simple (utilisation de deux règles) • taille de l’arbre proportionnelle au nombre de franchissement dans le séquent • Construction d’un graphe de précédence • Relation de causalités entre les instances de franchissement des transitions I1 F1 A D I: événement de production d’un jeton initial F: événement de consommation d’un jeton final C t12 t11 B E I2 F2

Méthode de recherche de scénarios (1) Principe de la méthode Construire un modèle Réseau de Petri du système (hybride) Détermination des états nominaux (qualitativement ou quantitativement) Détermination des états partiels redoutés Raisonnement arrière : recherche de causalité sur le RdP inversé Raisonnement avant : identifier les bifurcations sur le RdP initial Critère d’arrêt : rencontrer des états de fonctionnement nominal

Raisonnement arrière • Principe : • E.P.R : État Partiel Redouté • E.P.D : État Partiel Dégradé • E.P.N : État Partiel Normal Etats du système Objet 2 E.P.N.3 • Démarrer à partir de l’état partiel redouté • Objectif : déterminer l’état normal à partir duquel le système va aller vers l’état redouté. • Seuls les transitions nécessaires sont franchies. • Les objets sont introduits par nécessité et progressivement. • Critère d’arrêt : arrivée sur un état normal. E.P.N.2 E.P.D E.P.N.1 E.P.R Objet 1

Raisonnement avant Scenario 2 • Objectif : déterminer l’accessibilité de l’état redouté à partir d’un état normal conditionneur ( arrêt du raisonnement arrière , étape précédente) • Démarrer à partir de chaque état normal. • Analyse des bifurcations • Introduction des objets en lien avec le scénario • Obtention d’informations plus précises sur le contexte d’apparition de l’état redouté Scenario 1 Objet 2 E.P.N.3 E.P.N.2 E.P.D E.P.N.1 E.P.R Objet 1

Modélisation • Approche objets: • maîtrise de la complexité • recherche introduisant les objets concernés par un scénario • seulement au moment de leur intervention • Choix de modélisation: • chaque classe = un réseau de Petri Prédicat-Transition-Différentiel • un objet = un ou plusieurs jetons dans le RdP de sa classe • les variables jetons = attributs des classes • méthode d’une classe = une transition dans le RdP de la classe • Appel de méthodes = fusion de transition

Exemple d’application V1L V1S V1max V1min V1min<V1max<V1L<V1S calculateur EV2 EV1 Pompe1 pompe2 V2S Capteurs V2L V2max V2min réservoir1 réservoir2 ds2 ds1 EV3((électrovanne de secours) Réservoir de vidange Modes de défaillance EV1 et EV2 :bloqué ouvert EV3 :Hors Service

Classe Réservoir • 3 classes pour ce système : réservoir, électrovanne et électrovanne de secours. • Deux objets (réservoir 1 réservoir 2) instances de la classe réservoir. • Deux objets (EV1 et EV2 ) instances de la classe électrovanne • Un objet (EV3) instances de la classe électrovanne de secours • Les seuils de volume correspondant aux fonctions d’activation du réseau de Petri PTD sont transformés en durées (contraintes temporelles). V2_dec V1_dec t12(T1min) t21(T2max) t11(T1max) t22(T2min) t3 t4 t2 t1 V2_cr V1_cr t14(T1L) t24(T2L) t42 t23(T2s) t41 t13(T1s) V2_dec V1_dec t25(T2min) E_red2 E_red1 t15(T1min) t52 Model of the tank2 t51 Model of the tank1 Classe Réservoir

Classes électrovannes t1 t3 EV2_F EV1_F EV2_O EV1_O t2 t4 def1_O def2_O Rep1_O Rep2_O Rep1_F Rep2_F def1_f def2_f EV2_BF EV1_BF EV1_BO EV2_BO Modèle électrovanne 2 Modèle électrovanne 1 2 objets (EV1 and EV2 ) instances de la classe électrovanne. t42 t41 EV3_OK EV3_oc1 def3 t52 t51 Objet (électrovanne de secours). instance de la troisième classe. EV3_HS Modèle électrovanne 3

Raisonnement arrière • On s’intéresse à l'état redouté de l'objet réservoir 1. L'analyse débute donc dans cet objet. • Le raisonnement commence avec l'introduction d'un jeton dans la place E_red1. Réservoir 1 V1_dec t12(T1min) t11(T1max) • Seule la transition t13 est franchissable. • franchissement de t13 V1_cr t14(T1L) t13(T1s) V1_dec un jeton dans V1_cr • V1_cr: place normale E_red1 t15(T1min) • Arrêt du raisonnement arrière et V1_cr: état conditionneur pour l'étape suivante

Raisonnement avant(1er scenario) État conditionneur: V1_cr Electrovanne 1 Réservoir 1 Rep1_O Contraintes de seuil: t11<t14<t13 EV1_O V1_dec def1_O • t11 : partagée entre 2 objets • Recherche, dans l’objet partageant t11 avec le réservoir 1, des événements qui interdisent le franchissement de t11 t12(T1min) t11(T1max) t2 t1 EV1_BO t2 t1 def1_f V1_cr t14(T1L) EV1_F EV1_BF t41 t13(T1s) V1_dec Rep1_F t15(T1min) E_red1 t51 Le franchissement de def1_O rend t1 et t11 non franchissables • Analyse de l’objet EV_1, avec un jeton dans EV1_O (enrichissement de marquage) et t1 interdite.

Raisonnement avant(1er scenario) t1 interdite franchissement de def1_O Rep1_O t14 sensibilisée mais partagée avec EV3 EV1_O V1_dec introduction de l’objet EV3 avec un jeton dans EV3_OK def1_O t12(T1min) t11(T1max) EV1_BO t1 t2 t2 t1 def3 ou t42 franchie interdit t14 def1_f V1_cr franchissement de def3 t14(T1L) EV1_F EV1_BF t41 t13(T1s) franchissement de t13 V1_dec Rep1_F Electrovanne de secours t15(T1min) E_red1 t42 t41 t51 EV3_OK EV3_oc2 EV3_oc1 def3 t52 t51 EV3_HS

Scenarios EV1_O EV1_BO F E1 def1_O 1 V1_cr t Ered_1 F EV1 I 13 3 1 Réservoir1 EV3_OK EV3_HS def 3 E2 F 2 EV3 scenario redouté 1 EV1_O EV1_BO F E1 def1 _O 1 Ered_1 V1_cr t F3 t EV3_oc2 I EV3_OK 13 F EV1 E 1 42 3 3 Réservoir 1 EV3 EV2_O EV2_BO def2 _O E2 F 2 V2_cr V2_dec t E F EV2 4 24 4 Réservoir 2 scenario redouté 2

Modèle RdP Fichiers d’entrée ESAPetriNet ESA PetriNet Systèmes mécatroniques Scénarios redoutés TINA CSA PetriNet en interface avec TINA Outil de recherche de scénarios critiques

Minimalité des scénarios • Projet FERIA-SVF: Étude comparative de différentes méthodes et outils pour la recherche de scénarios particuliers • à partir de modèles automates ou Rdp • utilisant la logique temporelle ou la logique linéaire • identification de scénarios • définir la minimalité On veut pouvoir engendrer tous les scénarios possibles avec un nombre minimal de scénarios de base Un scénario minimal est un représentant d’une classe de scénarios

Minimalité des scénarios • Il faut éliminer les boucles def rep def rep def événement significatif pour le scénario redouté : def non suivi de rep • Il faut éliminer les événements non nécessaires scénarios se déroulant en parallèle avec le scénario redouté Scénario 1 EV1_O def1_O EV1_BO V1_cr t13 E_red1 EV3_OK def3 EV3_HS Non nécessaire EV2_OK def2_O EV2_HS Minimalité des marquages partiels initiaux

Minimalité des scénarios • Il faut éliminer les relations de précédence non nécessaires V1_cr t13 E_red1 EV1_O def1_O EV1_BO EV3_OK def3 EV3_HS EV2_OK def2_O EV2_HS Recherche des scénarios sous forme d’ordre partiel le moins restrictif

Minimalité des scénarios Partir d’une coupe minimale de la formule logique définissant l’ état redouté En déduire le marquage partiel initial  Appliquer le raisonnement arrière et franchir les transitions franchissables en notant les relations de précédence obligatoires et en mémorisant un historique de franchissement des transitions ((problème des boucles) Rajouter des jetons (enrichissement du marquage) si c’est strictement nécessaire (et cohérent avec le modèle du système). Appliquer le raisonnement avant

Conclusion • En exploitant l’approche objet nous avons pu procéder à une analyse locale en ne faisant intervenir d’autres objets que si c’est strictement nécessaire • L’introduction d’échéances temporelles correspondant à des seuils sur les variables continues permet de diminuer le nombre de scénarios obtenus • L’algorithme peut également être utilisé pour des besoins de vérification de contraintes temporelles (raisonnement avant seulement) • Présentation des scénarios sous forme de graphe de précédence représentant des ordres partiels. • Développement d’un outil pour appuyer la démarche
