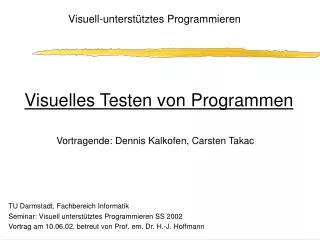

  1. Visuell-unterstütztes ProgrammierenVisuelles Testen von Programmen Vortragende: Dennis Kalkofen, Carsten Takac TU Darmstadt, Fachbereich Informatik Seminar: Visuell unterstütztes Programmieren SS 2002 Vortrag am 10.06.02, betreut von Prof. em. Dr. H.-J. Hoffmann

  2. Gliederung • Wofür testet man Programme? • Testen des Syntax • Testen einzelner Programmteile • Integrationstests • Tests nach Programmänderungen

  3. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Wofür testet man Programme? • Fehlersuche, -korrektur • Erkennen konzeptioneller Probleme • Verständnis • Zusammenspiel der Bestandteile • Test auf bestimmte Eigenschaften • Laufzeitanalyse

  4. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Formatieren von Quelltext • Übersichtlichkeit • Lesbarkeit • Verständnis • mehr als nur Schönschrift • erleichtert Teamarbeit

  5. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Formatierungsmittel • Anordnung des Codes • Namen von Bezeichnern • farbcodierter Text • Kommentierungen • Linien zur Unterteilung

  6. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung

  7. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Worauf ist zu achten? • die ganze Programmierergruppe muß damit zurecht kommen • nicht gegen gängige Konventionen • Unterstützung des Editors und der IDE • Richtlinien regelmäßig überprüfen

  8. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Animierte Algorithmen • zeigen den dynamischen Programmablauf • dienen zum Programmverständnis • finden von Fehlern • Abstraktion

  9. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  10. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  11. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  12. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  13. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  14. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  15. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  16. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  17. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  18. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  19. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  20. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  21. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  22. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  23. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  24. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  25. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  26. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel: Quicksort Größe des Elementes Array

  27. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Bewertung der Animation • mit einfachen Mitteln die Funktionsweise von Bubblesort gezeigt • abstrahiert auf rote/grüne Balken • dennoch das Wesentliche ersichtbar => ein Fehler wäre mit dieser Animation leicht zu finden

  28. Beginn kurze Zeit später Am Ende Bubblesort Quicksort Shellsort Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Beispiel 2: Sortieralgorithmen im Vergleich

  29. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Bewertung der Animation • andere Betrachtungsweise von Sortieralgorithmen • Vergleich des Verlaufs besser möglich • Rückschlüsse auf Arbeitsweise • Rückschlüsse auf Komplexität

  30. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung Exkurs: Tonunterstützung • Erweitern oder Ersetzen von visuellen Mitteln • gleichzeitiges Arbeiten mit visuellen Mitteln • stört nicht die GUI eines Programmes • kann leichtere Darstellung sein als visuell

  31. Weshalb Testen | Syntax | Programmteile | Integrationstests | Programmänderung

  32. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Umrißdiagramme • ursprünglich für ALGOL-Programme entwickelt • angepaßt an Objektorientierung und Logische Sprachen • visualisieren Änderungen während Programmablauf • Basis für Testprogramme

  33. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufbau • bestehen aus ineinandergeschachtelten Boxen • jede Box repräsentiert Zustand einer Prozedur • Veränderungen während Programmablauf • Box beinhaltet Attribute, Rücksprungadresse (rpdl) und Quelltext • instruction pointer • Box wird gelöscht, wenn zurückgesprungen wird

  34. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Beispiel f id attr value x y p1 int int proc 2 10 p1.cf rpdl system begin ... ... ... end f;

  35. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  36. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y int int - - rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  37. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc - - - rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  38. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc 1 - - rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  39. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc 1 - cf rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f; attr id value y int 0 rpdl y:=3; y := 1;

  40. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc 1 - cf rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f; attr id value y int 1 rpdl y:=3; y := 1;

  41. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc 1 3 - rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  42. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Aufruf einer Prozedur f id attr value x y p1 int int proc 1 3 - rpdl system var x, y : int; procedure p1(value y: int); y := 1; end p1; begin x := 1; p1(0); y := 3; end f;

  43. Weshalb Testen | Syntax | Programmteile| Integrationstests | Programmänderung Dynamische Datenstrukturen Beispiel: Array f • in Heaps dargestellt id attr value A x arr int 12 false 10 true rpdl ... ...

  44. Testen komplexer Systeme mit GUI • Historisch: Mainframe  Client/Server mit GUI • Geänderte Anforderungen • vielversprechender Ansatz: „Capture/Replay“ Tools

  45. Wie wird GUI gestestet? • Einhaltung spezifizierter Vorgaben? • Use-Cases • Probleme: • komplexe Abläufe • Unmengen an „Verzweigungen“ •  Manuell kaum möglich!

  46. Automatisches Testen – „Capture/Replay“ Tools • Idee: • - Aufzeichnen der Benutzeraktivitäten (Capture) • - Editieren, Kombinieren • Wiedergabemöglichkeiten (Replay)

  47. Testsystem C/R Tool GUI capture Interaktion replay Tester editieren, kombinieren Test Skript „Capture/Replay“ Tools

  48. Capture - GUI-Elemente als Objekte - User-Aktivitäten den Objekten zuordnen - Sequenz festhalten im Testskript

  49. Testskript (1) FileOpen.Files.SelectFileName • Erste Sequenz aufgezeichnet • Programmierung möglich FileOpen.OK.Click

  50. Testskript (2) FileOpen.OK.Click • Editiermöglichkeiten • Bibliotheken Auswahl Sequenz File.Edit.TextInput File.Edit.TextFormat Schleife File.Scrollbar.Down …
