  1. Kapitola 9 PRÁCE NA HRUBÉ SPODNÍ STAVBĚ

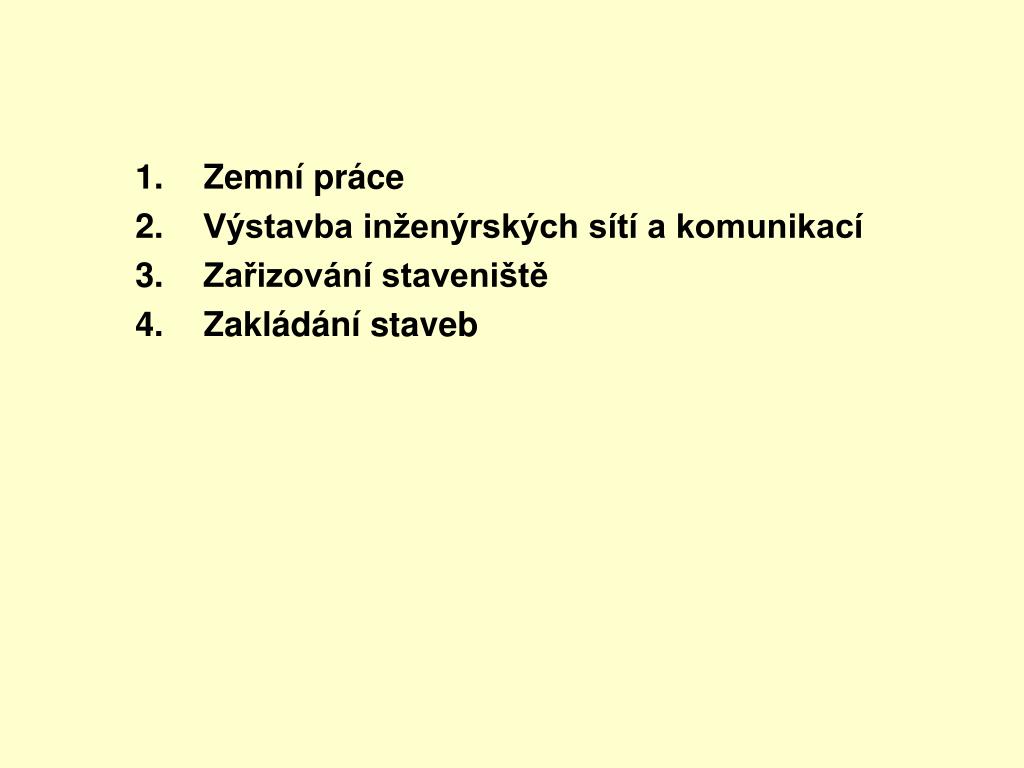

  2. Zemní práce • Výstavba inženýrských sítí a komunikací • Zařizování staveniště • Zakládání staveb

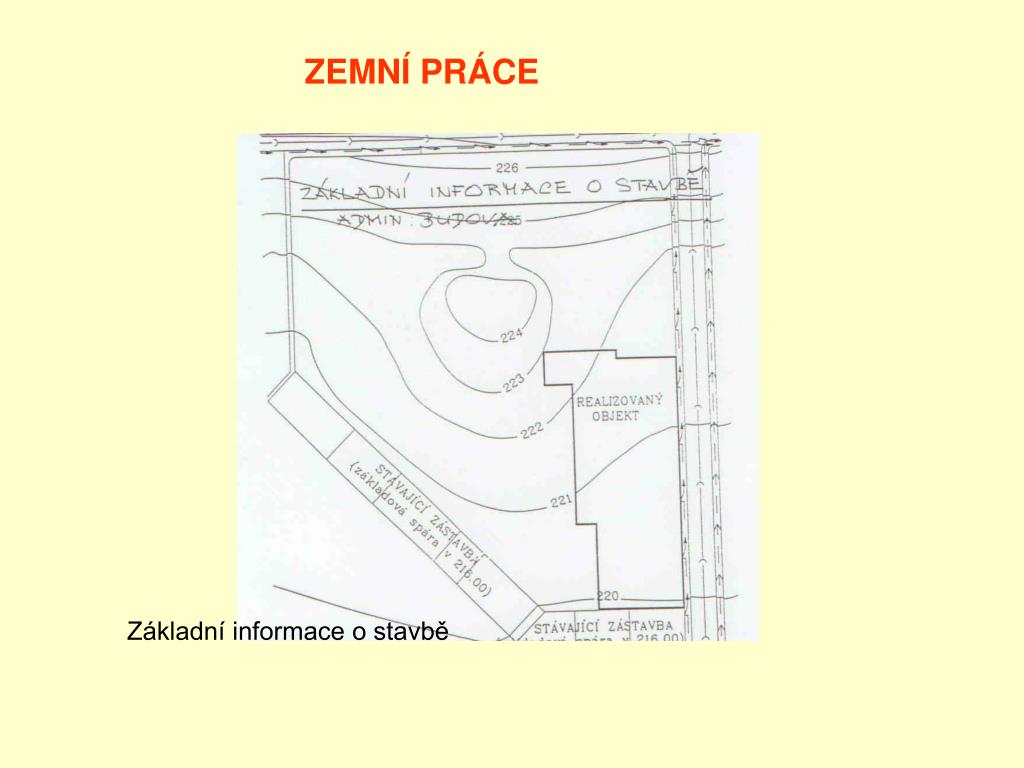

  3. ZEMNÍ PRÁCE Základní informace o stavbě

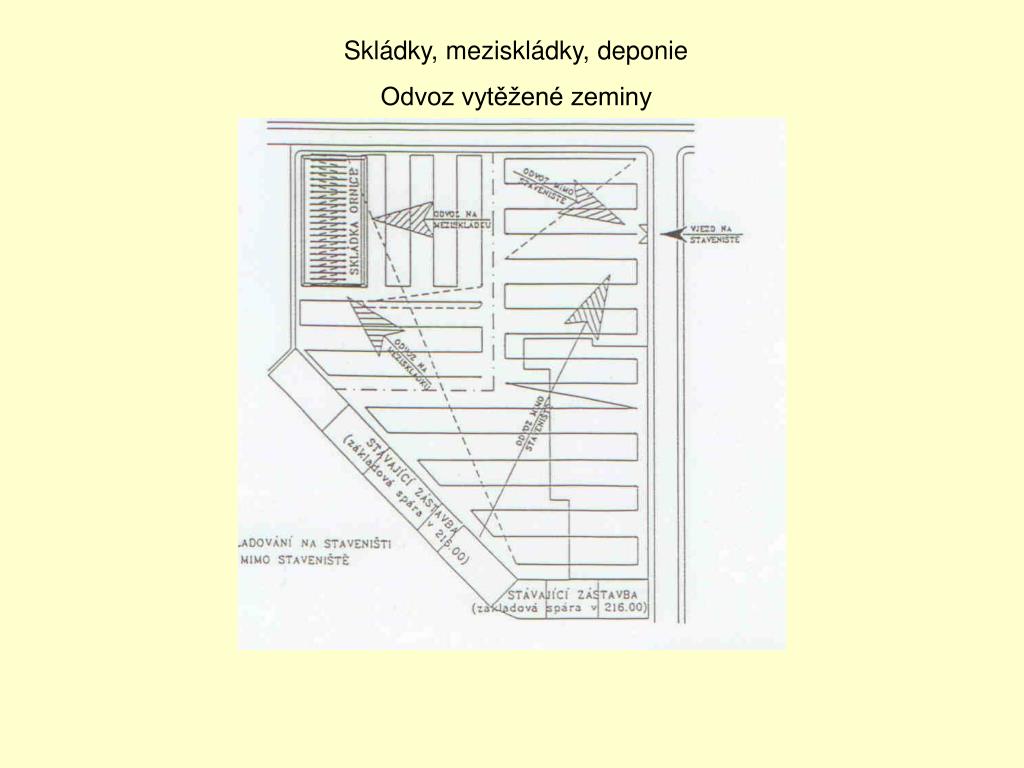

  4. Skládky, meziskládky, deponie Odvoz vytěžené zeminy

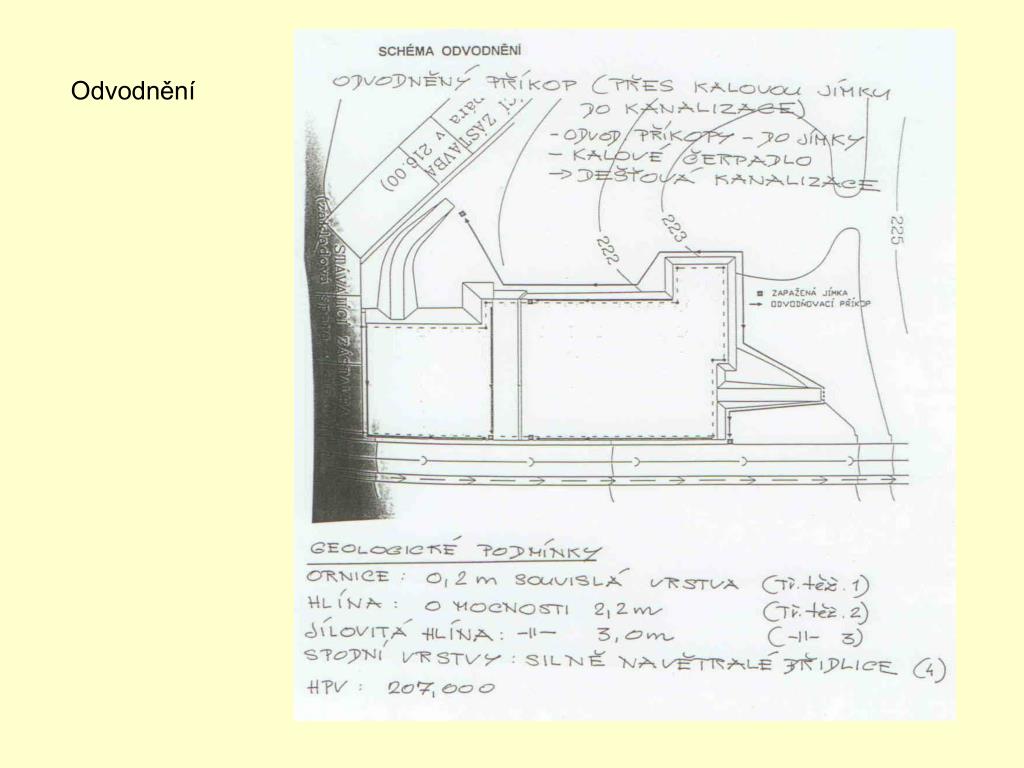

  5. Odvodnění

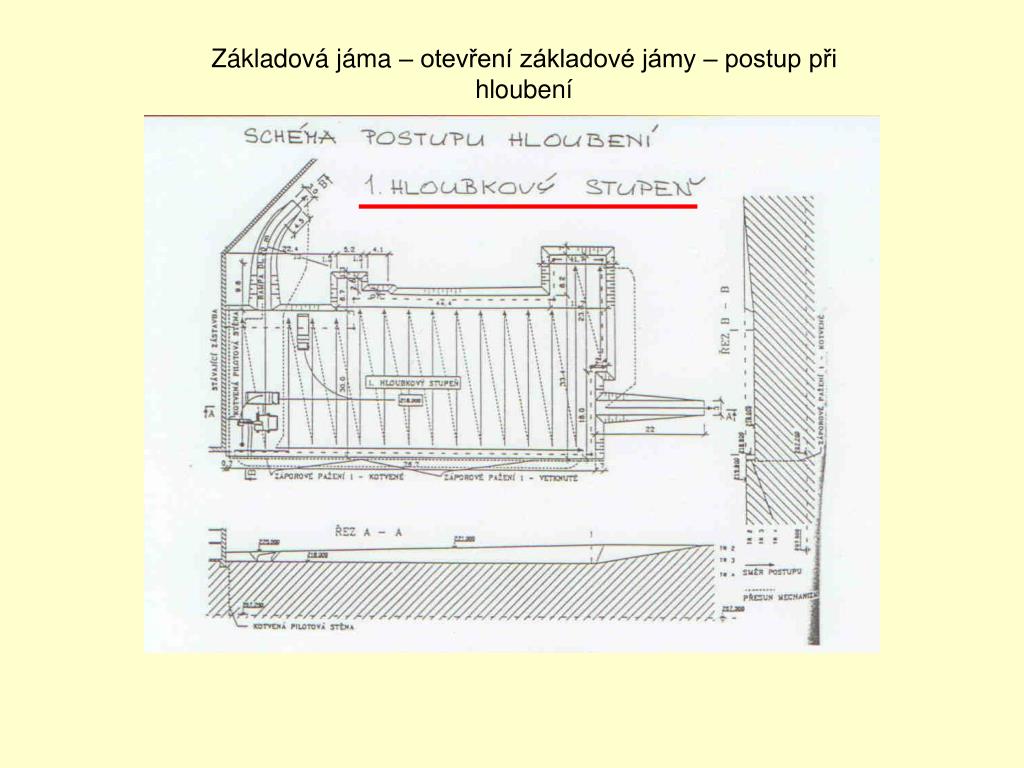

  6. Základová jáma – otevření základové jámy – postup při hloubení

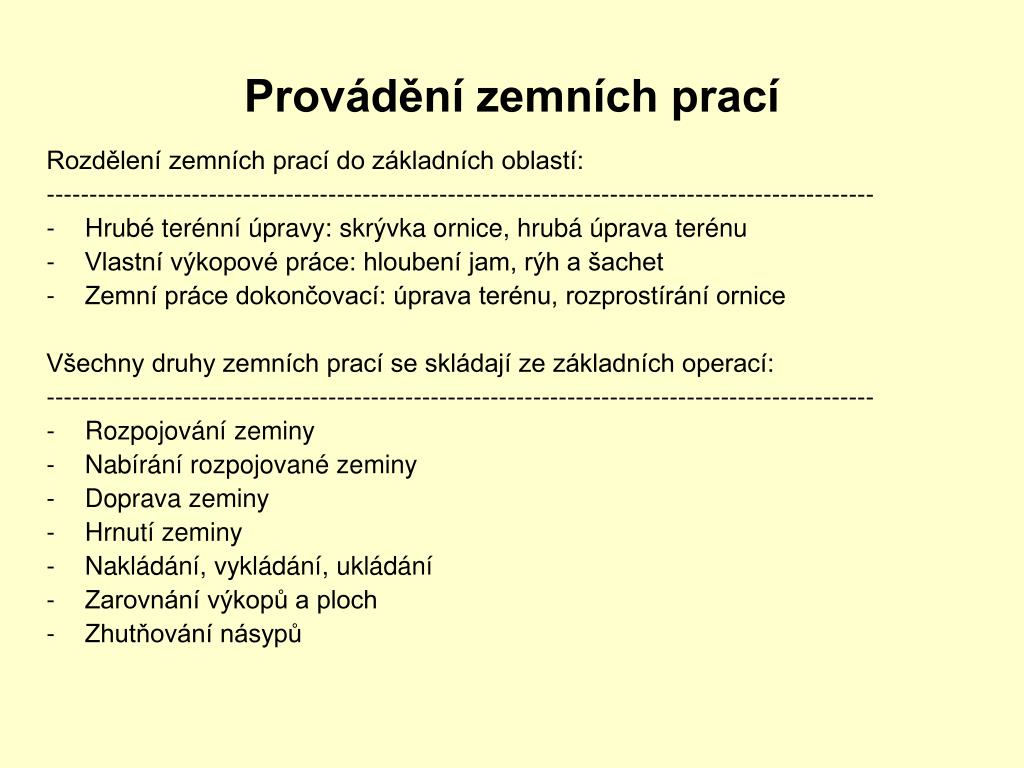

  7. Provádění zemních prací Rozdělení zemních prací do základních oblastí: ------------------------------------------------------------------------------------------------- • Hrubé terénní úpravy: skrývka ornice, hrubá úprava terénu • Vlastní výkopové práce: hloubení jam, rýh a šachet • Zemní práce dokončovací: úprava terénu, rozprostírání ornice Všechny druhy zemních prací se skládají ze základních operací: ------------------------------------------------------------------------------------------------- • Rozpojování zeminy • Nabírání rozpojované zeminy • Doprava zeminy • Hrnutí zeminy • Nakládání, vykládání, ukládání • Zarovnání výkopů a ploch • Zhutňování násypů

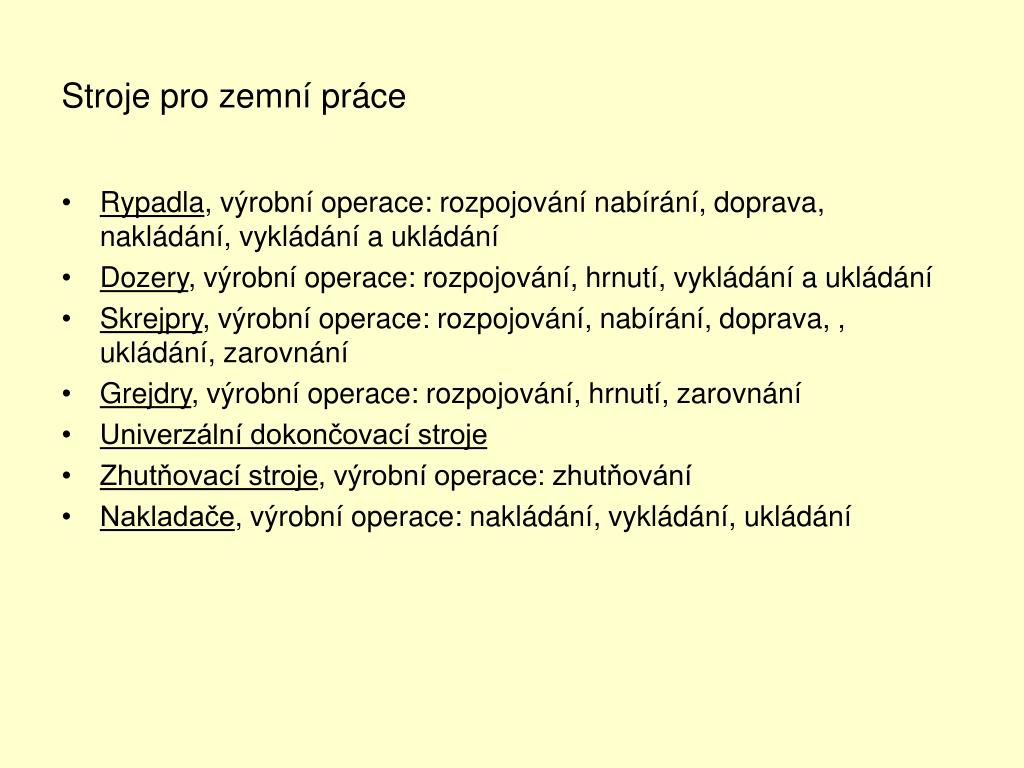

  8. Stroje pro zemní práce • Rypadla, výrobní operace: rozpojování nabírání, doprava, nakládání, vykládání a ukládání • Dozery, výrobní operace: rozpojování, hrnutí, vykládání a ukládání • Skrejpry, výrobní operace: rozpojování, nabírání, doprava, , ukládání, zarovnání • Grejdry, výrobní operace: rozpojování, hrnutí, zarovnání • Univerzální dokončovací stroje • Zhutňovací stroje, výrobní operace: zhutňování • Nakladače, výrobní operace: nakládání, vykládání, ukládání

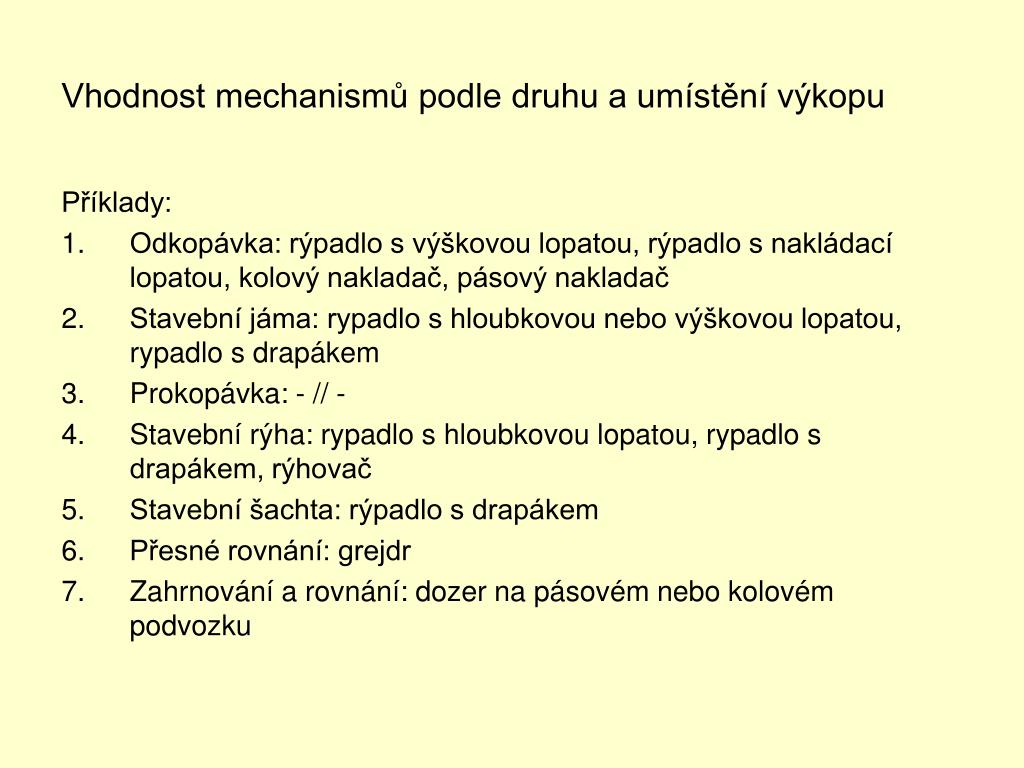

  9. Vhodnost mechanismů podle druhu a umístění výkopu Příklady: • Odkopávka: rýpadlo s výškovou lopatou, rýpadlo s nakládací lopatou, kolový nakladač, pásový nakladač • Stavební jáma: rypadlo s hloubkovou nebo výškovou lopatou, rypadlo s drapákem • Prokopávka: - // - • Stavební rýha: rypadlo s hloubkovou lopatou, rypadlo s drapákem, rýhovač • Stavební šachta: rýpadlo s drapákem • Přesné rovnání: grejdr • Zahrnování a rovnání: dozer na pásovém nebo kolovém podvozku

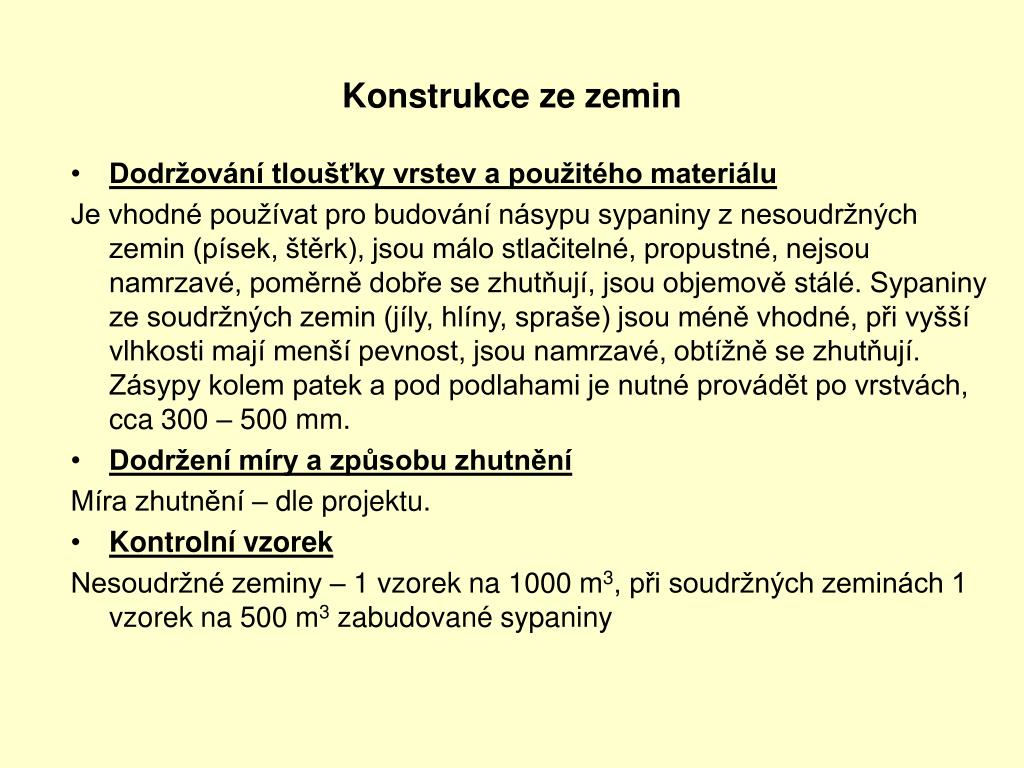

  10. Konstrukce ze zemin • Dodržování tloušťky vrstev a použitého materiálu Je vhodné používat pro budování násypu sypaniny z nesoudržných zemin (písek, štěrk), jsou málo stlačitelné, propustné, nejsou namrzavé, poměrně dobře se zhutňují, jsou objemově stálé. Sypaniny ze soudržných zemin (jíly, hlíny, spraše) jsou méně vhodné, při vyšší vlhkosti mají menší pevnost, jsou namrzavé, obtížně se zhutňují. Zásypy kolem patek a pod podlahami je nutné provádět po vrstvách, cca 300 – 500 mm. • Dodržení míry a způsobu zhutnění Míra zhutnění – dle projektu. • Kontrolní vzorek Nesoudržné zeminy – 1 vzorek na 1000 m3, při soudržných zeminách 1 vzorek na 500 m3 zabudované sypaniny

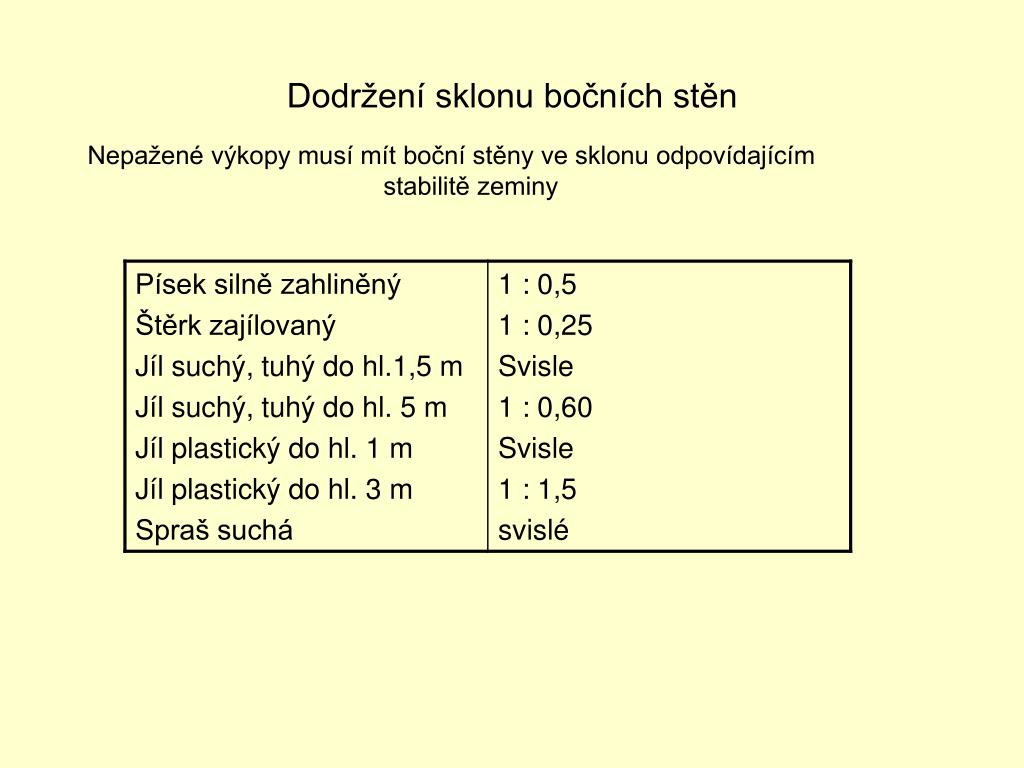

  11. Dodržení sklonu bočních stěn Nepažené výkopy musí mít boční stěny ve sklonu odpovídajícím stabilitě zeminy

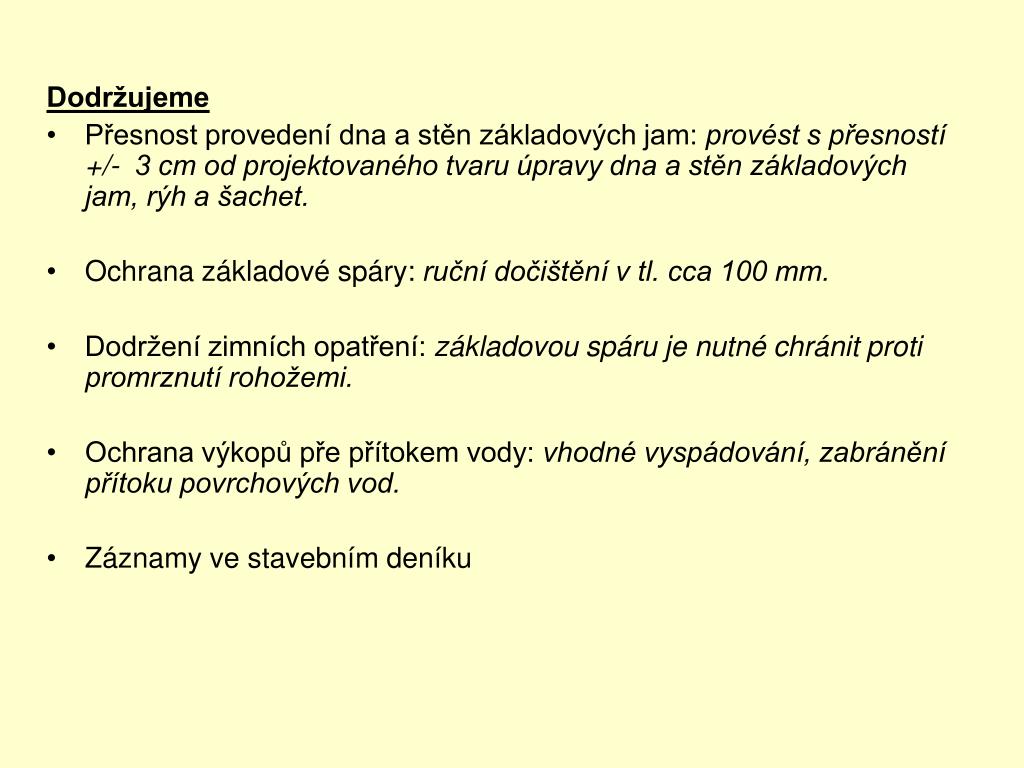

  12. Dodržujeme • Přesnost provedení dna a stěn základových jam: provést s přesností +/- 3 cm od projektovaného tvaru úpravy dna a stěn základových jam, rýh a šachet. • Ochrana základové spáry: ruční dočištění v tl. cca 100 mm. • Dodržení zimních opatření: základovou spáru je nutné chránit proti promrznutí rohožemi. • Ochrana výkopů pře přítokem vody: vhodné vyspádování, zabránění přítoku povrchových vod. • Záznamy ve stavebním deníku
