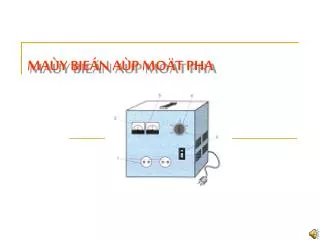

  1. MAÙY BIEÁN AÙP MOÄT PHA

  2. stato taùc duïng töø Caâu 2 : Chöùc naêng cuûa ñoäng cô ñieän trong quaït ñieän laø laøm quay caùnh quaït, khi söû duïng quaït ñieän caàn chuù yù : caùnh quaït quay nheï, khoâng rung, khoâng laéc ,… Kieåm tra baøi cuõ : Caâu 1 : Ñieàn töø hoaëc cuïm töø thích hôïp vaøo choã (…) ñeå ñöôïc caâu ñuùng : Nguyeân lí laøm vieäc cuûa ñoäng cô ñieän moät pha : Khi ñoùng ñieän, seõ coù doøng ñieän chaïy trong daây quaán …………………….. vaø doøng ñieän caûm öùng trong daây quaán roâto, …………………………….. cuûa doøng ñieän laøm cho roâto ñoäng cô quay . Caâu 2 : Chöùc naêng cuûa ñoäng cô ñieän trong quaït ñieän laø gì ? Khi söû duïng quaït ñieän caàn chuù yù gì ôû caùnh quaït ?

  3. MAÙY BIEÁN AÙP MOÄT PHA Muïc tieâu baøi hoïc : - HS bieát ñöôïc caáu taïo vaø nguyeân lí laøm vieäc cuûa maùy bieán aùp moät pha. HS bieát ñöôïc coâng duïng cuûa maùy bieán aùp moät pha - Bieát caùch söû duïng maùy bieán aùp moät pha moät caùch an toaøn vaø hieäu quaû . Höùng thuù hoïc taäp boä moân.

  4. I. Caáu taïo : Goàm : loõi theùp vaø daây quaán MAÙY BIEÁN AÙP MOÄT PHA Daây quaán duøng ñeå daãn ñieän cho maùy bieán aùp . II . Nguyeân lí laøm vieäc : Daây quaán duøng ñeå laøm gì ? Loõi theùp duøng ñeû laøm gì ? Loõi theùp duøng ñeå daãn töø cho maùy bieán aùp . Khi maùy bieán aùp laøm vieäc, ñieän aùp ñöa vaøo daây quaán sô caáp laø U1, trong daây quaán sô caáp coù doøng ñieän.Nhôø coù caûm öùng ñieän töø trong daây quaán sô caáp vaø daây quaán thöù caáp, ñieän aùp laáy ra ôû hai ñaàu daây quaán thöù caáp laø U2 Maùy bieán aùp moät pha coù caáu taïo goàm maáy boä phaän chính ? Goàm hai boä phaän chính :Loõi theùp vaø daây quaán Treân voû maùy bieán aùp coøn coù nhöõng gì ? Treân voû maùy bieán aùp coøn coù voân keá, ampekeá, hai oå laáy ñieän, aptomat, nuùm ñieàu chænh. Daây quaán sô caáp vaø thöù caáp coù noái tröïc tieáp vôùi nhau veà ñieän khoâng ? Daây quaán sô caáp vaø thöù caáp khoâng coù noái tröïc tieáp vôùi nhau veà ñieän

  5. I. Caáu taïo : II . Nguyeân lí laøm vieäc : MAÙY BIEÁN AÙP MOÄT PHA Tæ soá giöõa ñieän aùp cuoän sô caáp vaø thöù caáp vôùi soá voøng daây töông öùng cuûa chuùng :U1/U2 = N1/N2 = k Ñieàn daáu >, < vaøo choã …, hoaøn thaønh caâu sau : - Maùy bieán aùp taêng aùp : U2 > U1 ; N2 … N1- Maùy bieán aùp giaûm aùp : U2 < U1 ; N2 … N1 • Maùy bieán aùp taêng aùp : U2 > U1 ; N2 > N1- Maùy bieán aùp giaûm aùp : U2 < U1 ; N2 < N1 > <

  6. Khi U1 taêng, muoán giöõ U2 khoâng ñoåi ta phaûi taêng hasy giaûm soá voøng daây N1 ? Baøi taäp ví duï : Moät maùy bieán aùp giaûm aùp coù U1 = 220V, U2 = 110V, soá voøng daâyN1 = 460 voøng, N2 = 230 voøng . Khi ñieän aùp sô caáp giaûm, U1 = 160V, ñeå giöõ U2 = 110V khoâng ñoåi, neáu soá voøng daây N2 khoâng ñoåi thì phaûi ñieàu chænh N1 baèng bao nhieâu ? Khi U1 taêng, muoán giöõ U2 khoâng ñoåi ta phaûi taêng soá voøng daây N1 MAÙY BIEÁN AÙP MOÄT PHA Giaûi AÙp duïng coâng thöùc : U1/U2 = N1 / N2 N1 = U1. N2/ U2 = 160 . 230 / 110 = 334 voøng

  7. I. Caáu taïo : II . Nguyeân lí laøm vieäc : MAÙY BIEÁN AÙP MOÄT PHA Maùy bieán aùp moät pha duøng ñeå bieán ñoåi ñieän aùp cuûa doøng ñieän xoay chieàu moät pha Maùy bieán aùp moät pha coù coâng duïng gì ? III. Caùc soá lieäu kó thuaät : IV. Söû duïng : - Pñm ( VA, kVA )- Uñm ( V )- Iñm ( A ) Maùy bieán aùp moät pha duøng ñeå bieán ñoåi ñieän aùp cuûa doøng ñieän xoay chieàu moät pha * Chuù yù : - Ñuùng Uñm, Pñm, Iñm- Ñaët nôi khoâ raùo, saïch seõ, …- Kieåm tra tröôùc khi söû duïng

  8. BAØI GIAÛNG ÑEÁN ÑAÂY LAØ KEÁT THUÙC XIN CHAØO VAØ HEÏN GAÊP LAÏI Hoaït ñoäng veà nhaø :- Hoïc baøi, traû lôøi caùc caâu hoûi SGK vaø laøm baøi taäp soá 3 Tr161- Xem baøi 48, 48 chuaån bò baùo caùo thöïc haønh theo maãu MAÙY BIEÁN AÙP MOÄT PHA Ghi nhôù :- Caáu taïo maùy bieán aùp moät pha goàm : loõi theùp laøm baèng caùc laù theùp kó thuaät ñieän gheùp laïi vaø daây quaán laøm baèng daây ñieän töø .- Tæ soá giöõa ñieän aùp cuoän sô caáp vaø thöù caáp baèng tæ soá giöõa soá voøng daây cuûa chuùng : U1/U2 = N1/ N2
