雷擊培訓教材

綱 要 產生原理 保護措施 現行的國際.內標准簡介 LSS-6030 操作簡介 Lightning Surge Test 實務 D QE:L J C. 雷擊培訓教材. 一.雷擊的產生原理. 雷電是雷云與大地間或帶異號電荷雷云的放電現象,可引起破坏作用的雷云對地面放電絕大多數是雷云帶負极性的.雷擊地面可分為直接雷擊和感應雷擊,其破坏性最大的是直接雷擊. 雷擊的雷電梯形先導成跳躍式接近地面,先導通道是強烈空氣電離的等離子區,形成一條高導電率的導電通道,使雷云電荷與大地電荷中和,完成主放電.經過暫短間歇后可沿原來通道實現二次,三次放電. 二. 雷擊 的保護措施.

tieve
Download Presentation

雷擊培訓教材

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 綱 要 產生原理 保護措施 現行的國際.內標准簡介 LSS-6030操作簡介 Lightning Surge Test實務 DQE:L J C 雷擊培訓教材

  2. 一.雷擊的產生原理 雷電是雷云與大地間或帶異號電荷雷云的放電現象,可引起破坏作用的雷云對地面放電絕大多數是雷云帶負极性的.雷擊地面可分為直接雷擊和感應雷擊,其破坏性最大的是直接雷擊. 雷擊的雷電梯形先導成跳躍式接近地面,先導通道是強烈空氣電離的等離子區,形成一條高導電率的導電通道,使雷云電荷與大地電荷中和,完成主放電.經過暫短間歇后可沿原來通道實現二次,三次放電.

  3. 二.雷擊的保護措施 1.直接放電 抵抗直接雷擊的有效方法是采用避雷針建立雷電防護區,避免雷擊電流流過電子設備,消除雷擊時電壓的影響. 2.感應放電 感應雷電在電子設備或系統的連接端口產生瞬態衝擊電壓.其主要的保護措施為在端口處加雷電保護器(雙向瞬變電壓抑制二极管,放電管,壓敏元件等)加以抑制.

  4. 三.Lightning Surge的國際.國內標准 1.目前,國際國內的通用標准有 國際:IEC 6100-4-5(1995) IEC:International Electrotechnical Commission國際電工委員會 國內:GB 17626-5(1999) * 本廠產品須符合IEC標准要求

  5. 2.GB 17626-5 2.1目的 本標准規定了設備對由開關和雷電瞬變過電壓引起的單极性浪涌(衝擊)的抗扰度要求,試驗方法和推荐的試驗等級范圍,規定了几個與不同環境和安裝狀態有關的試驗等級.目的是建立一個共同的基准以評定設備在遭受來自電力線和互連線上高能量騷扰時的性能.

  6. 2.2實驗模擬 2.2.1 實驗模型 通常用兩种波形來模擬設備的雷擊干擾 a.組合波(combination wave):主要用于電源輸入端的雷擊干擾. b.電信波(tel wave):主要用于信息技朮設備的信號輸入,出端的雷擊干擾.

  7. 2.2.2 組合波電壓波形

  8. 組合波電流波形

  9. 2.2.3 組合波發生器原理圖

  10. 2.3實驗方法 2.3.1 共模模式(Common mode) 指分別將line及neutral或兩者同時對地進行耦合干擾的試驗方法. 2.3.1 差模模式(Difference mode) 指line和neutral兩者之間進行耦合干擾的試驗方法.

  11. 共模模式(common mode)

  12. 差模模式(difference mode)

  13. 2.4 試驗等級

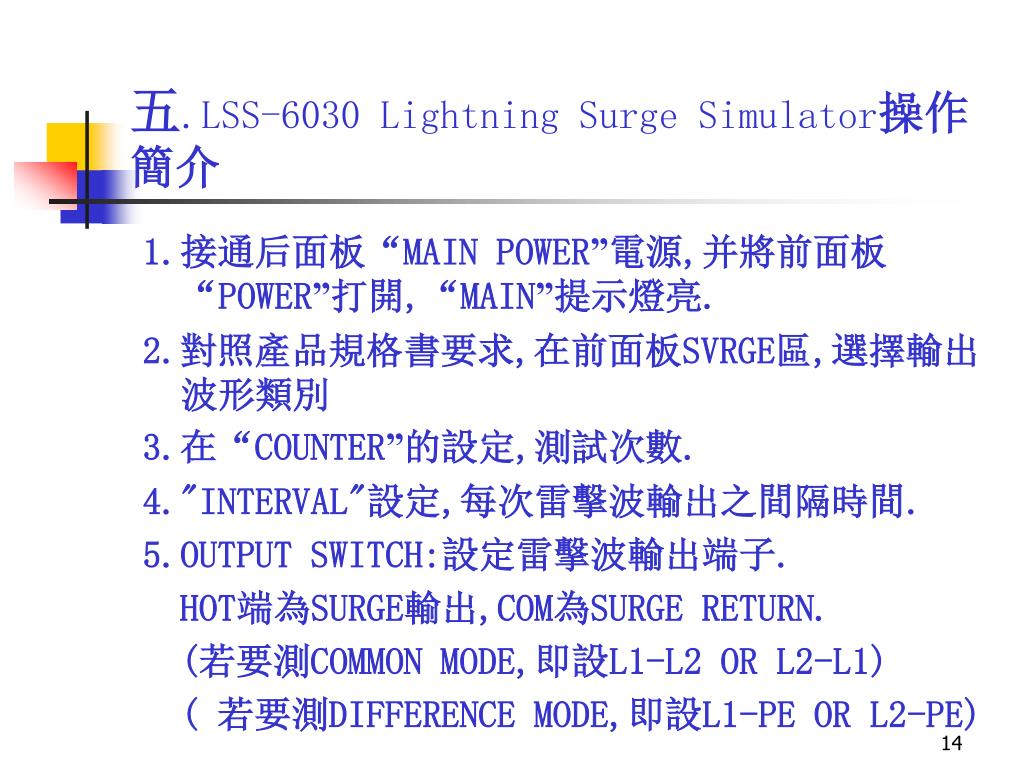

  14. 五.LSS-6030 Lightning Surge Simulator操作簡介 1.接通后面板“MAIN POWER”電源,并將前面板“POWER”打開,“MAIN”提示燈亮. 2.對照產品規格書要求,在前面板SVRGE區,選擇輸出波形類別 3.在“COUNTER”的設定,測試次數. 4."INTERVAL"設定,每次雷擊波輸出之間隔時間. 5.OUTPUT SWITCH:設定雷擊波輸出端子. HOT端為SURGE輸出,COM為SURGERETURN. (若要測COMMON MODE,即設L1-L2 OR L2-L1) ( 若要測DIFFERENCE MODE,即設L1-PE OR L2-PE)

  15. 6.COUPLING:COMMON MODE設定為18uF, NORMAL MODE設定為10Ω+9uF 7.在POLARITY 設定雷擊波輸出之正負极性. 8.IMPEDANCE 設定輸出阻抗(COMBINATION WAVE一定要設定HIGA) 9.ANGLE:設定雷擊波与電源同步的角度. 10.HIGH VOLTAGE中按下"ON"鍵,便可通過旋扭設定輸出雷擊波幅值大小. 11.這時將輸出線"L1,L2,PE)接至待測机台,打開隔离變壓器及雷擊机的INJECTION INPUT漏電開關.

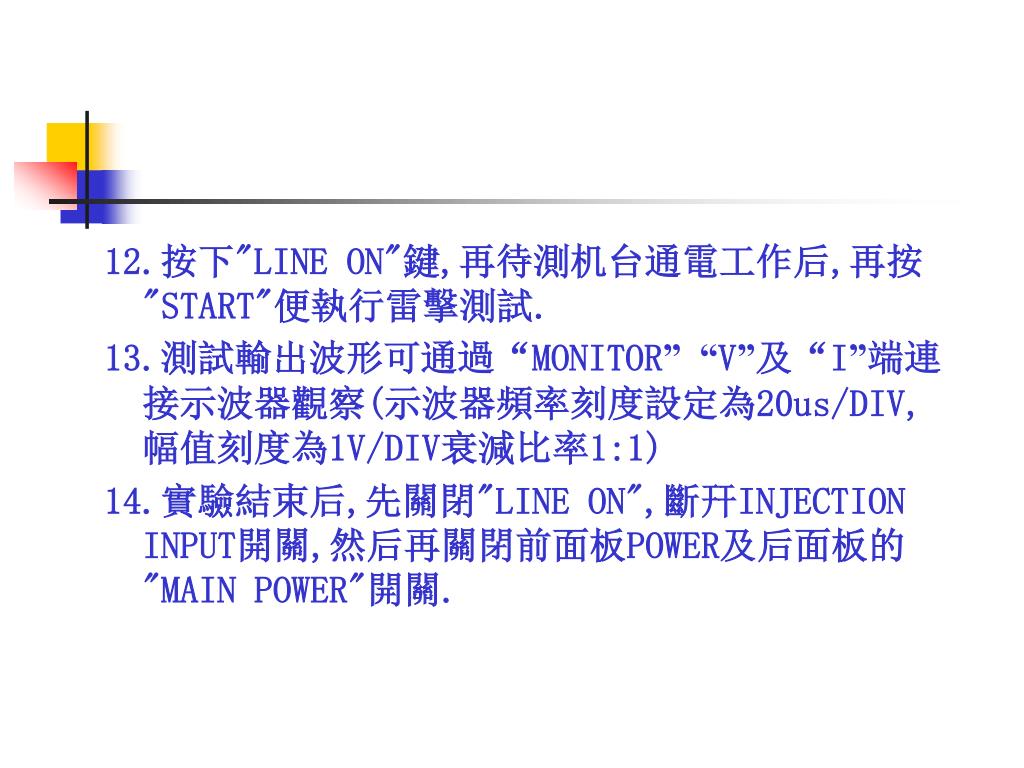

  16. 12.按下"LINE ON"鍵,再待測机台通電工作后,再按"START"便執行雷擊測試. 13.測試輸出波形可通過“MONITOR”“V”及“I”端連接示波器觀察(示波器頻率刻度設定為20us/DIV,幅值刻度為1V/DIV衰減比率1:1) 14.實驗結束后,先關閉"LINE ON",斷幵INJECTION INPUT開關,然后再關閉前面板POWER及后面板的"MAIN POWER"開關.

  17. 五.Lightning Surge TEST實務 1. 對於OPENED機種測試中,應將一次側的地於二次側的 地用導線連接起來.尤其是在做 共模(L,N-PE)時, 特別應該注意. 2. 實驗逕行前,應該對待測試機種FULL LOAD條件及 其雷擊條件做進一步的確認,以確保實驗的準確性. 3. 實驗逕行中,應用示波器對待測試機種逕行監測(主輸出或PG信號)看有沒有異常. 4. 在實驗逕行前後,應對待測機台做HI-POT,ATE測試,以便將機種中潛在的不良影幻抓出來.確保實驗結果評估的正確性.
