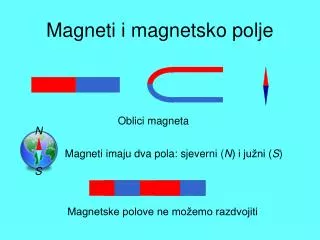

  1. N S Magneti i magnetsko polje Oblici magneta Magneti imaju dva pola: sjeverni (N) i južni (S) Magnetske polove ne možemo razdvojiti

  2. Istoimeni magnetski polovi se odbijaju,... ...a raznoimeni privlače

  3. Silnice magnetskog polja

  4. Sila na vodič kojim teče struja u magnetskom polju N S S N

  5. FA = BIl sin Ampèreova sila B- magnetska indukcija ili gustoća magnetskog toka Sila je najjača kada je smjer struje okomit na silnice (|sin | = 1): FA = BIl Pravilo desne ruke

  6. Primjer: Na horizontalnim metalnim tračnicama međusobno udaljenim 20 cm leži metalni valjak mase 0,5 kg. Tračnice su smještene u vertikalno homogeno magnetsko polje indukcije 0,5 T. Koliko jaku struju treba propustiti kroz valjak da bi se on počeo gibati, ako je faktor trenja između valjka i tračnica 0,1? Rješenje: l = 20 cm = 0,20 m m = 0,5kg FA Ft B = 0,5T  = 0,1 BIl mg  I = ? I  4,9A

  7. Zadatak 1: Između polova magneta lebdi u horizontalnom položaju vodič mase 10g i duljine 20cm. Kolika je jakost struje kroz vodič, ako je indukcija magnetskog polja0,26T? Rješenje: Zadatak: FA m = 10 g = 0,010 kg l = 20 cm = 0,20 m B = 0,26 T B I I = ? Fg FA= Fg BIl = mg I = 1,89 A

  8. Zadatak 2: O dvije tanke niti ovješen je vodič mase 10 g i duljine 20 cm. Vodič stoji horizontalno u vertikalnom magnetskom polju indukcije 0,25 T. Za koliki kut od vertikale će se otkloniti niti o koje je ovješen vodič kada kroz njega proteče struja jakosti 2 A? Za akceleraciju sile teže uzmite 10 m s-2. Rješenje: m = 10 g = 0,010 kg l = 20 cm = 0,20 m  B = 0,25 T I = 2 A FA  = ?  B Fg FR  = 45o
