  1. TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Orientación Parabólicas. TEMA Nº17

  2. Introducción. 2

  3. Introducción. 3

  4. ¿CÓMO NOS VEN DESDE EL ESPACIO?LONGITUD Y LATITUD TERRESTRES

  5. Ángulos de Orientación. 5

  6. Acimut. 6

  7. Desde España, hay que orientar la parabólica hacia el Sur. Situación Orbital de los Satelites. 7

  8. Elevación. 8

  9. ORIENTACIÓN: ACIMUT - ELEVACIÓN ACIMUT: ÁNGULO HORIZONTAL CON RELACIÓN AL SUR. DESDE EL MERIDIANO 0º DE GREENWICH HACIA EL ESTE E+XXº. DESDE 0º HACIA EL OESTE W –XXº. ELEVACIÓN: ÁNGULO VERTICAL DESDE LA HORIZONTAL DEL SUELO. ≈ 35º ÷40º EN ESPAÑA. -º +º ÁNGULO ELEVACIÓN

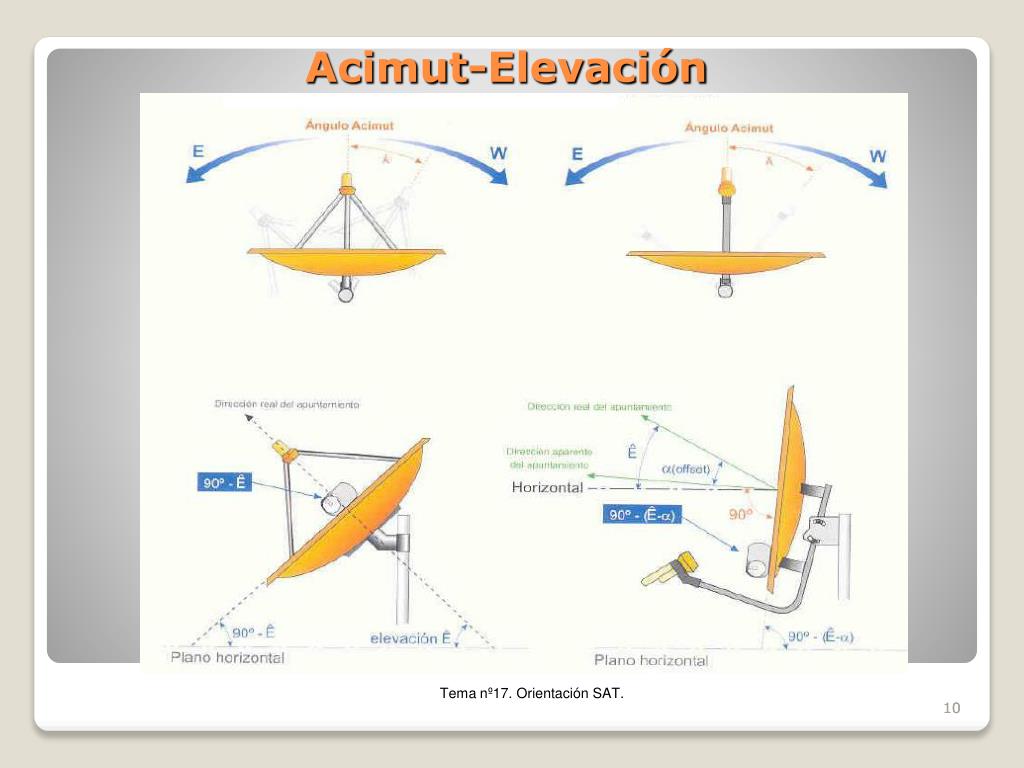

  10. Acimut-Elevación 10

  11. Desplazamiento de Polarización 11

  12. PROCESO DE ORIENTACIÓN 1º ORIENTAR EN ACIMUT HACIA SUR, A MÁXIMA SEÑAL F.I.+(13 -18V c.c. / Tono 22KHz) COAXIAL 75Ω 2º ORIENTAR EN ELEVACIÓN BUSCANDO MÁXIMA SEÑAL 3ºFIJAR LA PARABÓLICA

  13. EFECTO DE LA INCLINACIÓN DEL LNB SOBRE LA POLARIZACIÓN CRUZADA. UN AJUSTE DEFECTUOSO EN LA POLARIZACIÓN SIGNIFICA LA DISMINUCIÓN DE LA RELACIÓN C/N DE TODOS LOS TRANSPONDEDORES LINEALES(HORIZONTAL Y VERTICAL) Y DEGRADACIÓN DE LA SEÑAL. EN POLARIZACIÓN CIRCULAR DERECHA-IZQUIERDA EL EFECTO NO ES TAN NOTABLE. LAS EMISIONES ANALÓGICAS PADECEN “SPARKLIES” O CHISPAS Y EN LAS DIGITALES “ARTEFACTS” O EL MENSAJE DE “NO HAY SEÑAL” LNB

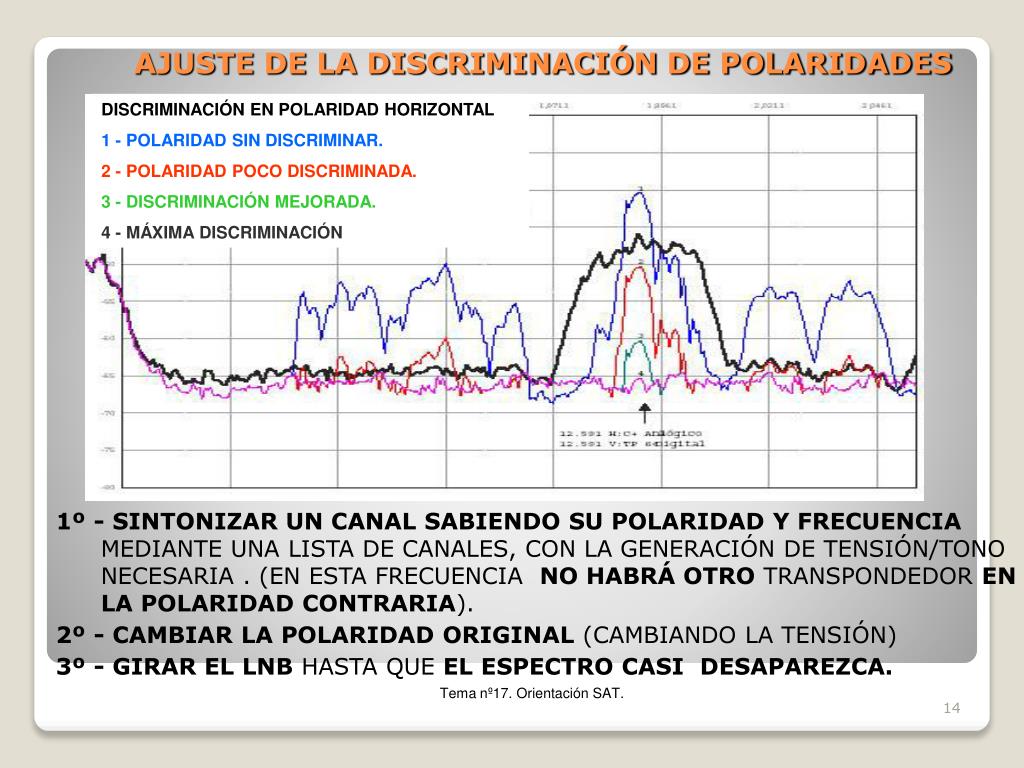

  14. 1º - SINTONIZAR UN CANAL SABIENDO SU POLARIDAD Y FRECUENCIA MEDIANTE UNA LISTA DE CANALES, CON LA GENERACIÓN DE TENSIÓN/TONO NECESARIA . (EN ESTA FRECUENCIA NO HABRÁ OTRO TRANSPONDEDOR EN LA POLARIDAD CONTRARIA). 2º - CAMBIAR LA POLARIDAD ORIGINAL (CAMBIANDO LA TENSIÓN) 3º - GIRAR EL LNB HASTA QUE EL ESPECTRO CASI DESAPAREZCA. AJUSTE DE LA DISCRIMINACIÓN DE POLARIDADES DISCRIMINACIÓN EN POLARIDAD HORIZONTAL 1 - POLARIDAD SIN DISCRIMINAR. 2 - POLARIDAD POCO DISCRIMINADA. 3 - DISCRIMINACIÓN MEJORADA. 4 - MÁXIMA DISCRIMINACIÓN

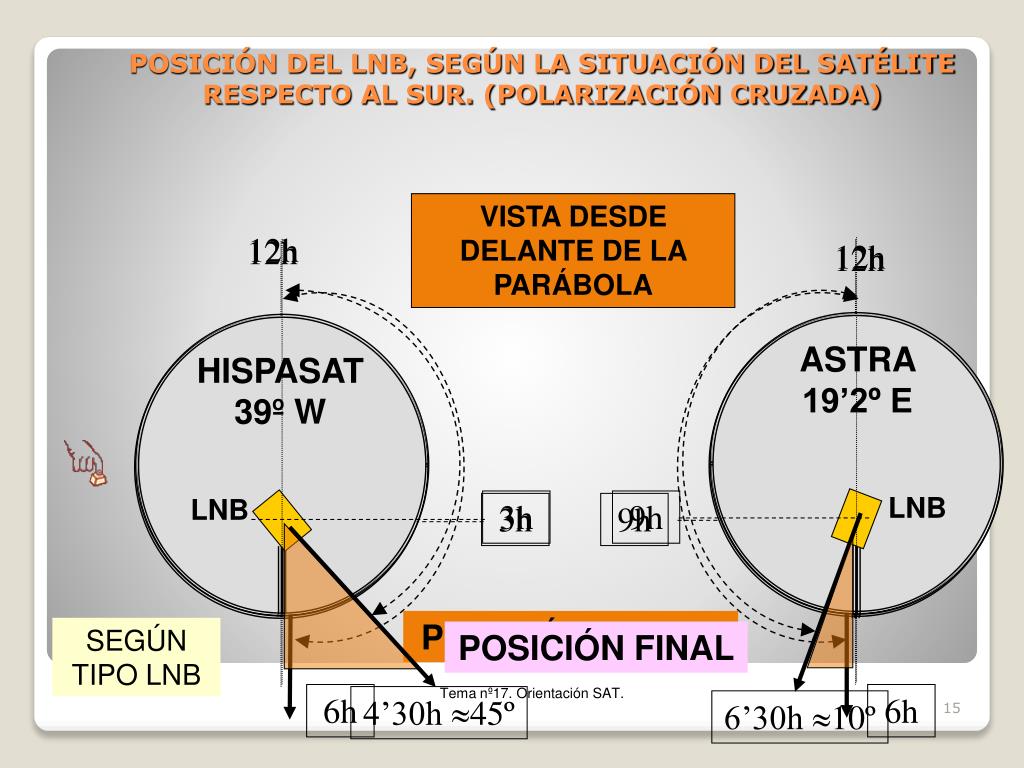

  15. POSICIÓN DEL LNB, SEGÚN LA SITUACIÓN DEL SATÉLITE RESPECTO AL SUR. (POLARIZACIÓN CRUZADA) POSICIÓN INICIAL 12h 12h 12h 12h ASTRA 19’2º E ASTRA 19’2º E HISPASAT 39º W HISPASAT 39º W LNB LNB LNB LNB 3h 3h 9h 9h POSICIÓN FINAL 6h 6h 4’30h 45º 6’30h 10º VISTA DESDE DELANTE DE LA PARÁBOLA SEGÚN TIPO LNB

  16. AJUSTE DEL CONVERSOR LNB 7475 DE TELEVÉS LA CONFIGURACIÓN DEL NUEVO LNB REFERENCIA 7475 DE LA FIRMA TELEVÉS NO OBEDECE A LAS CONSIDERACIONES ANTERIORES DE INCLINACIÓN PARA EVITAR LA POLARIZACIÓN CRUZADA, DEBIENDO AJUSTARLO SEGÚN LA IMAGEN:

  17. CALCULOS DE ANGULOS. 17

  18. CALCULO MATEMATICO. 18

  19. CALCULO MATEMATICO. 19

  20. CALCULO MATEMATICO. 20

  21. CALCULO MATEMATICO. 21

  22. CALCULO MATEMATICO. 22

  23. TABLAS-GRAFICOS. 23

  24. TABLAS-GRAFICOS. 24

  25. TABLAS-GRAFICOS. 25

  26. TABLAS-GRAFICOS. 26

  27. ABACOS. 27

  28. 28

  29. 29

  30. 30

  31. ORIENTACIÓN. Foco primario 31

  32. ORIENTACIÓN. Foco primario 32

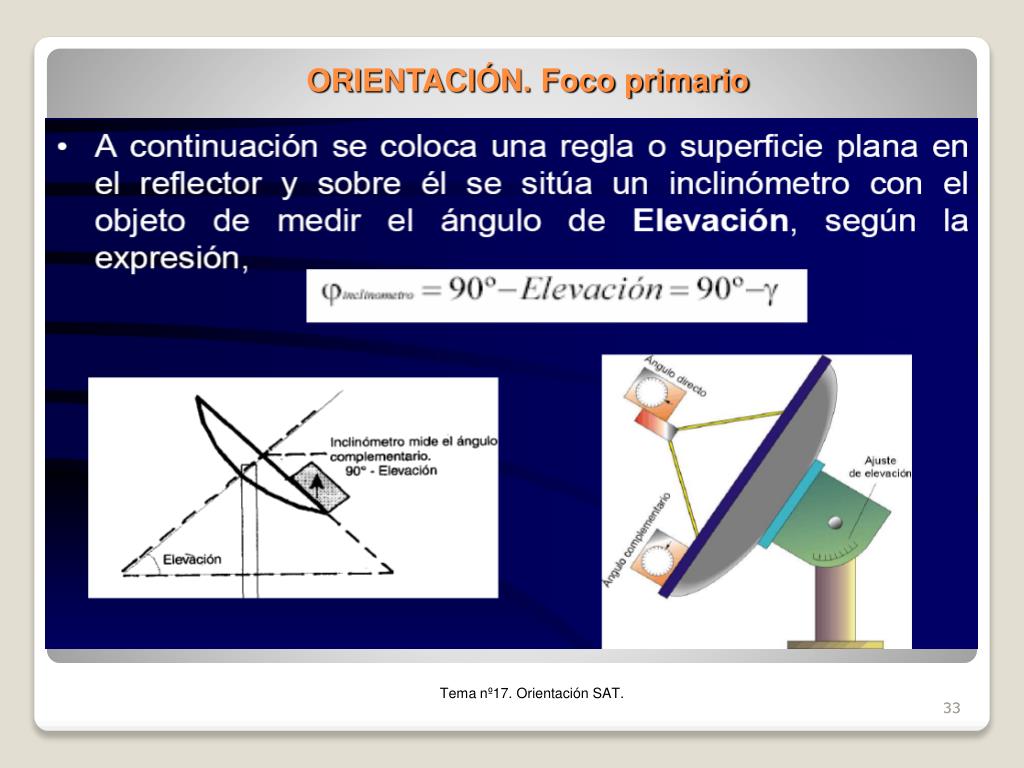

  33. ORIENTACIÓN. Foco primario 33

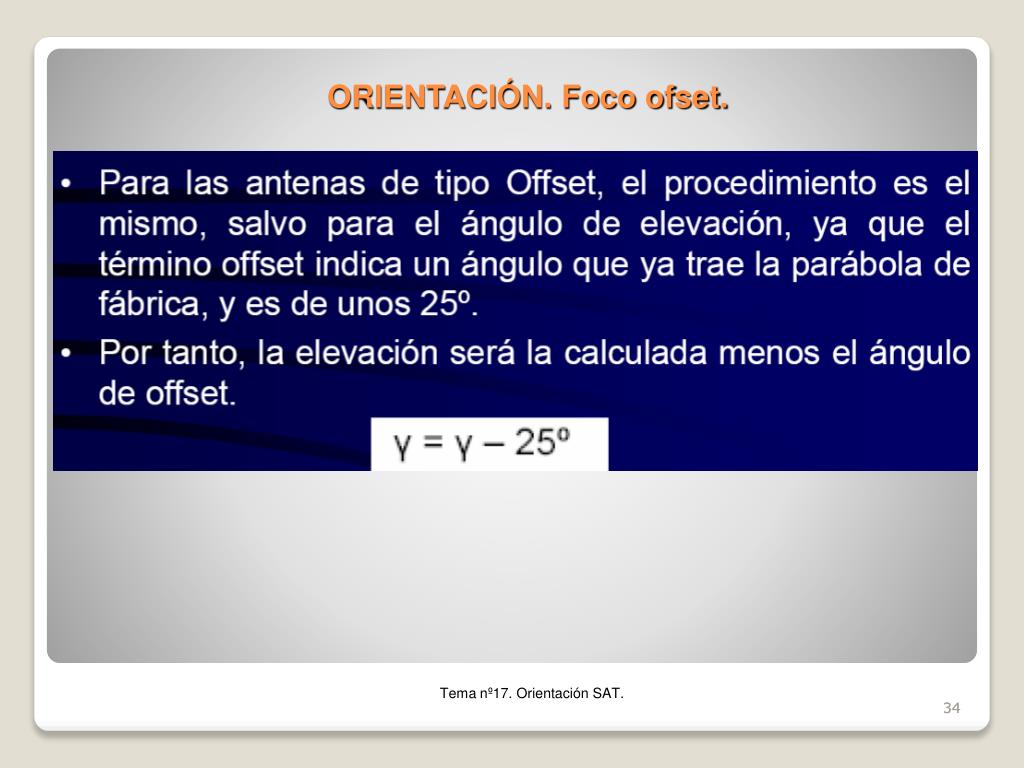

  34. ORIENTACIÓN. Foco ofset. 34

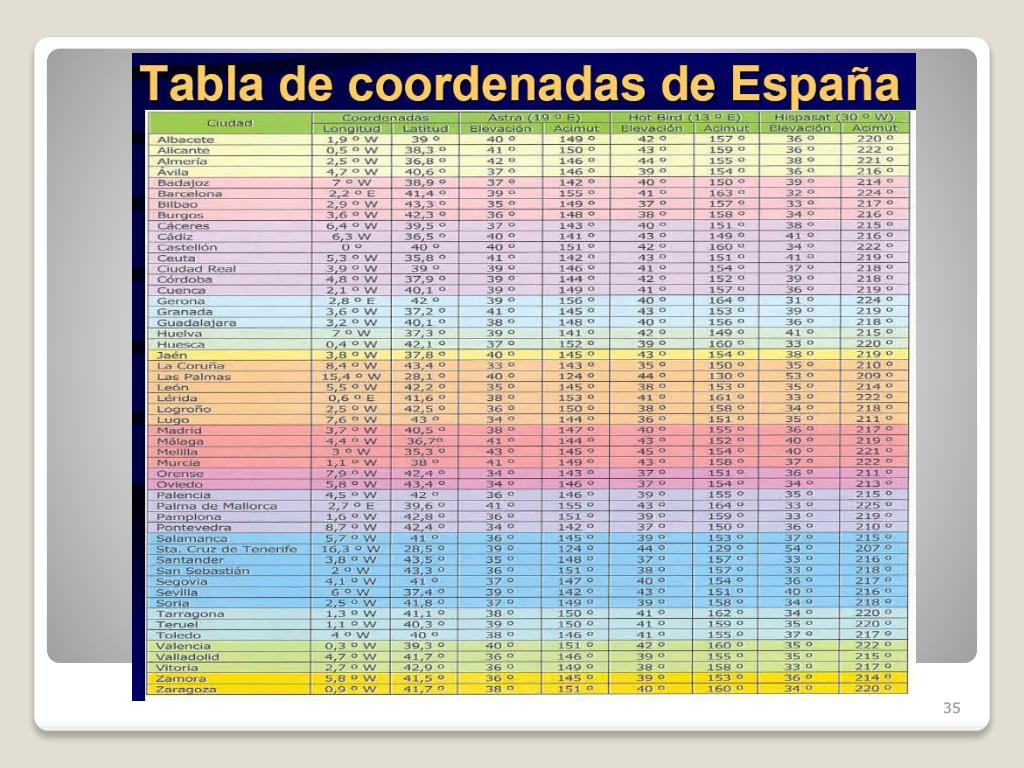

  35. 35
