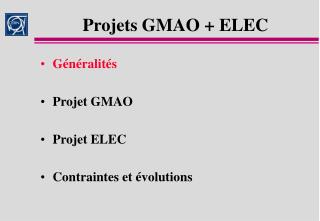

  1. Projets GMAO + ELEC • Généralités • Projet GMAO • Projet ELEC • Contraintes et évolutions

  2. GMAO+MP5 Généralités • Structure des applications ST/EL • Situation des applications ST/EL • Evolution des applications ST/EL

  3. GMAO + ELEC Structure des applications ST/EL ORACLE GMAO Rapier EQUIPEMENT TRAVAIL ELEC CABLES DEPARTS CONTROLE

  4. GMAO + ELEC Structure des applications ST/EL ORACLE GMAO Rapier EQUIPEMENT TRAVAIL ELEC CABLES DEPARTS CONTROLE GESMAR

  5. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  6. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  7. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  8. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  9. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  10. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  11. GMAO + ELEC Structure des applications ST/EL CAO ORACLE GMAO Rapier EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC CABLES DEPARTS CONTROLE GESMAR

  12. GMAO + ELEC Situation des applications ST/EL CAO ORACLE EUCLID GMAO Rapier à Jour Evolution en cours MP5 ELEC Dépassé ELEC 2 GESMAR ~à Jour

  13. GMAO + ELEC Evolution des applications ST/EL CAO ORACLE EUCLID GMAO Rapier à Jour Evolution en cours MP5 ELEC Dépassé ELEC 2 GESMAR ~ à Jour

  14. GMAO + ELEC Evolution des applications ST/EL CAO ORACLE EUCLID GMAO Rapier à Jour Evolution en cours MP5 ELEC Dépassé ELEC 2 GESMAR ~ à Jour

  15. GMAO + ELEC Evolution des applications ST/EL Un projet transversal Applicatifs GESMAR GMAO ELEC CAO Fonctions Etudes Installation Exploitation

  16. Projets GMAO + ELEC • Généralités • Projet GMAO • Projet ELEC • Contraintes et évolutions

  17. GMAO + ELECProjet GMAO • Structure du projet • Objectifs • Situation actuelle • Situation future

  18. GMAOStructure du projet Un projet divisionnaire Comité de pilotage Maintenance Managers Utilisateurs Cern Utilisateurs contractants Support informatique Consultant Externe

  19. GMAOObjectifs • Un Langage commun • Une méthodologie commune • Une base de données unique • Une Centralisation des coûts

  20. GMAO Objectifs Climatisation CV+TFM Génie civil CE+TFM Mécanique HM Procédures Tests Electricité EL Stocks Contrôle AA Monitoring MO

  21. GMAO Passé récent RAPIER V4 Electricite ST/IE Tertiaire Machines

  22. GMAO Passé récent RAPIER V4 CV Tertiaire ST/CV Electricite Tertiaire Machines

  23. GMAO Passé récent RAPIER V4 CV Machines AT/CV CV Tertiaire Electricite Tertiaire Machines

  24. GMAO Passé récent RAPIER V4 Contrôle ST/MC CV Machines CV Tertiaire Electricite Tertiaire Machines

  25. GMAO Passé récent RAPIER V4 Génie Civil ST/CE Contrôle CV Machines CV Tertiaire Electricite Tertiaire Machines

  26. GMAO Passé récent RAPIER V4 Ponts roulants ST/HM Génie Civil Contrôle CV Machines CV Tertiaire Electricite Tertiaire Machines

  27. GMAO Situation actuelle RAPIER V4 Ponts roulants Génie Civil Contrôle CV Machines CV Tertiaire Electricite Tertiaire Machines ST/EL ST/EL

  28. GMAO Situation actuelle RAPIER V4 Ponts roulants Génie Civil Contrôle CV Machines CV Tertiaire Electricite Tertiaire Machines ST/TFM/CE ST/TFM/CV ST/TFM/CV ST/TFM/EL

  29. GMAO Situation actuelle RAPIER V4 Ponts roulants Génie Civil Contrôle CV Machines CV Tertiaire Electricite ST/HM Tertiaire Machines ST/TFM/CE ST/AA ST/EL ST/CV ST/TFM/CV ST/CV ST/TFM/CV ST/EL ST/TFM/EL

  30. GMAO Situation actuelle RAPIER V4 Ponts roulants Génie Civil Contrôle CV Machines CV Tertiaire Electricite ST/HM + TCR Tertiaire Machines ST/TFM/CE + TCR ST/AA + TCR ST/EL ST/CV + TCR ST/TFM/CV ST/CV + TCR ST/TFM/CV ST/EL + TCR ST/TFM/EL

  31. GMAO Situation future RAPIER V4 MP5 Ponts roulants Ponts roulants Génie Civil Génie Civil Contrôle Contrôle CV Machines Cooling Ventilation CV Tertiaire Electricite Electricite Tertiaire Machines ST/AA ST/CV ST/EL ST/HM ST/TFM TCR

  32. GMAO Objectifs D’une approche corporatiste Vers une Approche intégrée Procédures globales Information globales

  33. Projets GMAO + ELEC • Généralités • Projet GMAO • Projet ELEC • Contraintes et évolutions

  34. GMAO + ELECProjet ELEC • Structure du projet: En cours de définition • Objectifs

  35. ELECObjectifs • Moderniser les modules • Cablothèque • Départs • Isoler le module contrôle • Unifier les 3 Cablothèques LEP, SPS, Meyrin • Interfacer ELEC avec MP5 • Intégrer ELEC avec GESMAR

  36. Projets GMAO + ELEC • Généralités • Projet GMAO • Projet ELEC • Contraintes et évolutions

  37. GMAO + ELEC Contraintes - Dictionnaires communs - Contraintes de Codification - Contraintes de structuration - Contraintes de méthode

  38. GMAO + ELEC Nouvelle structure CAO ORACLE GMAO MP5 EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC2 CABLES DEPARTS Superviseur CONTROLE GESMAR

  39. GMAO + ELEC Nouvelle structure CAO ORACLE GMAO MP5 EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC2 CABLES DEPARTS Superviseur CONTROLE GESMAR Bureau CAO

  40. GMAO + ELEC Nouvelle structure CAO ORACLE GMAO MP5 EUCLID EKIP EQUIPEMENT ECHL TRAVAIL CHEM ELEC2 CABLES DEPARTS Superviseur Mi 2001? CONTROLE GESMAR Installation

  41. GMAO + ELEC Nouvelle structure CAO ORACLE GMAO MP5 EUCLID EKIP EQUIPEMENT EC TRAVAIL CHEM Mi 2000? ELEC2 CABLES DEPARTS Superviseur CONTROLE GESMAR Exploitation

  42. GMAO + ELECContraintes et évolutions • Contraintes • Nouvelle structure des applications ST/EL • Evolutions • Notion de position fonctionnelle • Ouvrages

  43. GMAO + ELEC Evolutions: Position fonctionnelle 1) Noms ‘positionnels’ EMT104/2E UCV-UX2 P ERAH6001 5452-VP-01 - Change de code si déplacement - Cablé 2) Noms ‘serie’ CW2-0001 E SN39042 - Pas de changement de code si déplacement

  44. GMAO + ELECEvolutions: Position fonctionnelle P Position fonctionnelle E Equipement

  45. GMAO + ELEC Evolutions: Position fonctionnelle W3 W4 1) Noms ‘positionnels’ EMT104/2E UC….. W1 P P Câbles W2 2) Noms ‘serie’ ETU06342…. CW2-0001 E E

  46. GMAO + ELEC Evolutions: Ouvrages SITE OUVRAGE LOCAL SIGLE NUMERO NIVEAU 1 2 2 (3) 1 2 2 2 LOC_ONE M4 M4 M4 M4 L1 L1 L1 L1 LOC_TWO 54 54.1 54 SE1 SEG1 SES1 LOC_2 54 54 54 2160 2160 2160 LOC_THREE 54-E-026 PRINCIPAL P S P S S DESCRIPTION Meyrin nord Bâtiment bureaux laboratoires 1er Etage Bureau Lep point 1 S/Station élec. Abri pour groupe électrogène Salle de sécurité 1 2 (3) P + S

  47. GMAO + ELEC Evolutions: Ouvrages EMPLACEMENT PARENT SIGLE 1 2 2 3 1 2 2 2 1 2 2 P S P S S P S M 54 54 L1 SE1 SE1 M 54 54.1 54-E-026 L1 SE1 SEG1 SES1 DESCRIPTION Meyrin 54=Bâtiment bureaux laboratoires 54= Bâtiment bureaux laboratoires 1er Etage Bureau Lep point 1 2160=S/Station élec. 2160=Abri pour groupe électrogène 2160=Salle de sécurité

  48. GMAO + ELEC Evolutions: Ouvrages Règles MEYRIN LEP + LHC SPS + ZN PREVESSIN Sigles Numéros
